60 Instrumenter og betjeningselementer

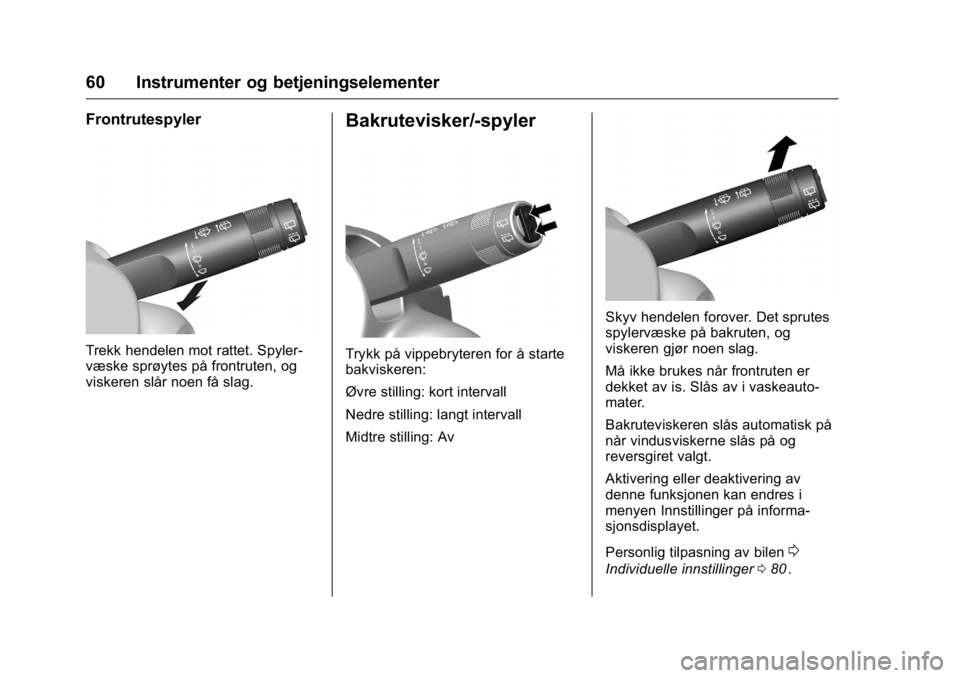

Frontrutespyler
Trekk hendelen mot rattet. Spyler-
væske sprøytes på frontruten, og
viskeren slår noen få slag.
Bakrutevisker/-spyler
Trykk på vippebryteren for å starte
bakviskeren:
Øvre stilling: kort intervall
Nedre stilling: langt intervall
Midtre stilling: Av
Skyv hendelen forover. Det sprutes
spylervæske på bakruten, og
viskeren gjør noen slag.
Må ikke brukes når frontruten er
dekket av is. Slås av i vaskeauto-
mater.
Bakruteviskeren slås automatisk på
når vindusviskerne slås på og
reversgiret valgt.
Aktivering eller deaktivering av
denne funksjonen kan endres i
menyen Innstillinger på informa-
sjonsdisplayet.
Personlig tilpasning av bilen
0
Individuelle innstillinger080ii.
Page 62 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Instrumenter og betjeningselementer 61

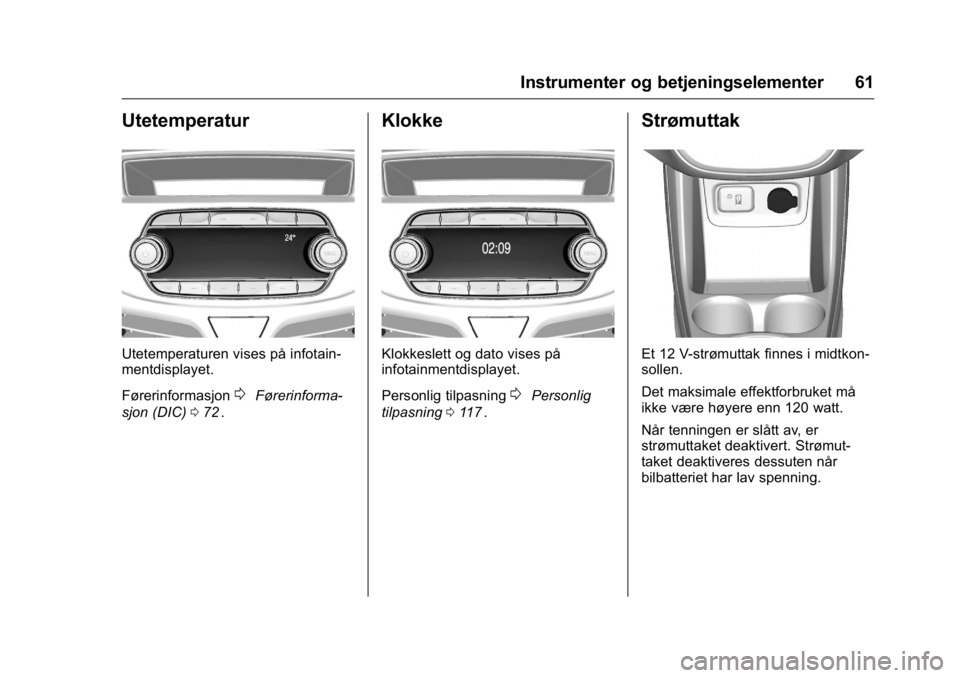

Utetemperatur
Utetemperaturen vises på infotain-
mentdisplayet.
Førerinformasjon
0Førerinforma-
sjon (DIC) 072
ii.
Klokke
Klokkeslett og dato vises på
infotainmentdisplayet.
Personlig tilpasning
0Personlig
tilpasning 0117
ii.
Strømuttak
Et 12 V-strømuttak finnes i midtkon-
sollen.
Det maksimale effektforbruket må
ikke være høyere enn 120 watt.
Når tenningen er slått av, er
strømuttaket deaktivert. Strømut-
taket deaktiveres dessuten når
bilbatteriet har lav spenning.
Page 63 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15

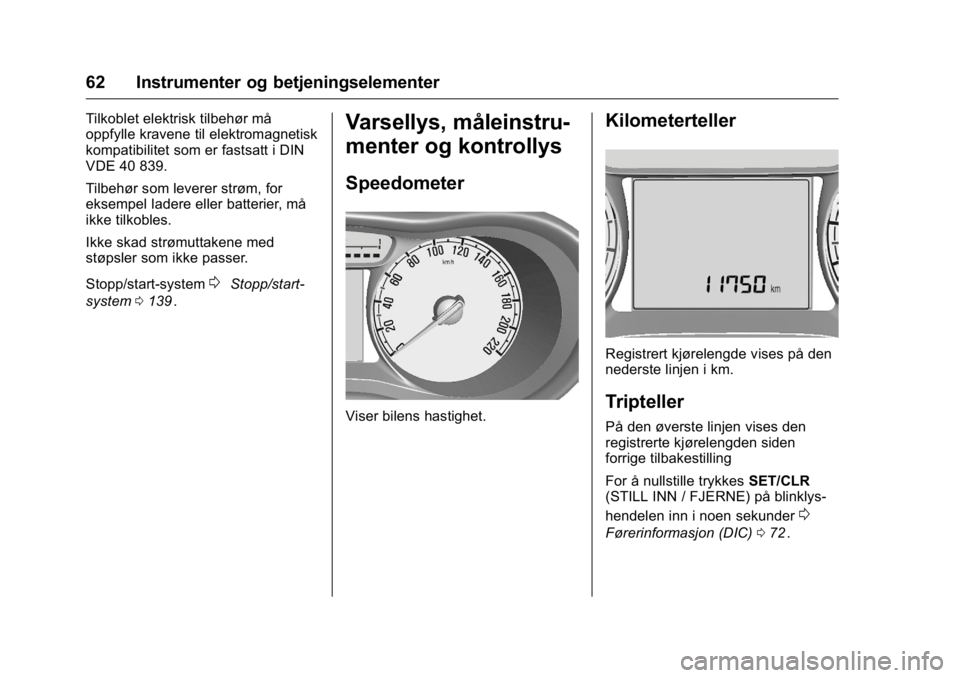

62 Instrumenter og betjeningselementer
Tilkoblet elektrisk tilbehør må
oppfylle kravene til elektromagnetisk
kompatibilitet som er fastsatt i DIN
VDE 40 839.
Tilbehør som leverer strøm, for
eksempel ladere eller batterier, må
ikke tilkobles.
Ikke skad strømuttakene med
støpsler som ikke passer.
Stopp/start-system
0Stopp/start-
system 0139
ii.
Varsellys, måleinstru-
menter og kontrollys
Speedometer
Viser bilens hastighet.
Kilometerteller
Registrert kjørelengde vises på den
nederste linjen i km.
Tripteller
På den øverste linjen vises den
registrerte kjørelengden siden
forrige tilbakestilling
For å nullstille trykkes SET/CLR
(STILL INN / FJERNE) på blinklys-
hendelen inn i noen sekunder
0
Førerinformasjon (DIC) 072ii.
Page 64 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Instrumenter og betjeningselementer 63

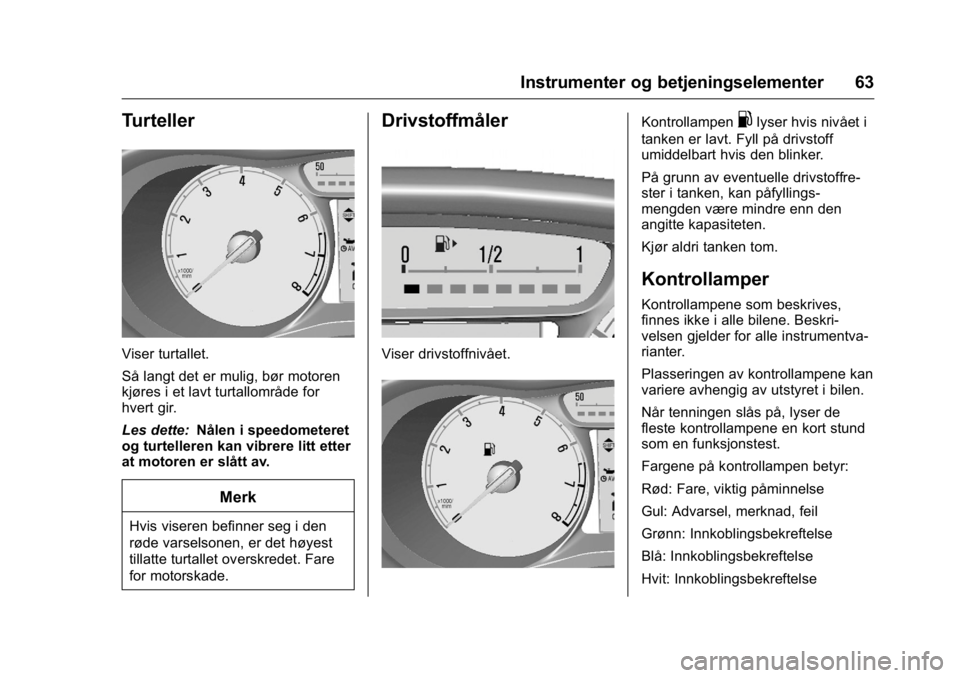

Turteller
Viser turtallet.
Så langt det er mulig, bør motoren
kjøres i et lavt turtallområde for
hvert gir.
Les dette:Nålen i speedometeret
og turtelleren kan vibrere litt etter
at motoren er slått av.
Merk
Hvis viseren befinner seg i den
røde varselsonen, er det høyest
tillatte turtallet overskredet. Fare
for motorskade.
Drivstoffmåler
Viser drivstoffnivået.
Kontrollampen.lyser hvis nivået i
tanken er lavt. Fyll på drivstoff
umiddelbart hvis den blinker.
På grunn av eventuelle drivstoffre-
ster i tanken, kan påfyllings-
mengden være mindre enn den
angitte kapasiteten.
Kjør aldri tanken tom.
Kontrollamper
Kontrollampene som beskrives,
finnes ikke i alle bilene. Beskri-
velsen gjelder for alle instrumentva-
rianter.
Plasseringen av kontrollampene kan
variere avhengig av utstyret i bilen.
Når tenningen slås på, lyser de
fleste kontrollampene en kort stund
som en funksjonstest.
Fargene på kontrollampen betyr:
Rød: Fare, viktig påminnelse
Gul: Advarsel, merknad, feil
Grønn: Innkoblingsbekreftelse
Blå: Innkoblingsbekreftelse
Hvit: Innkoblingsbekreftelse
Page 65 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
64 Instrumenter og betjeningselementer

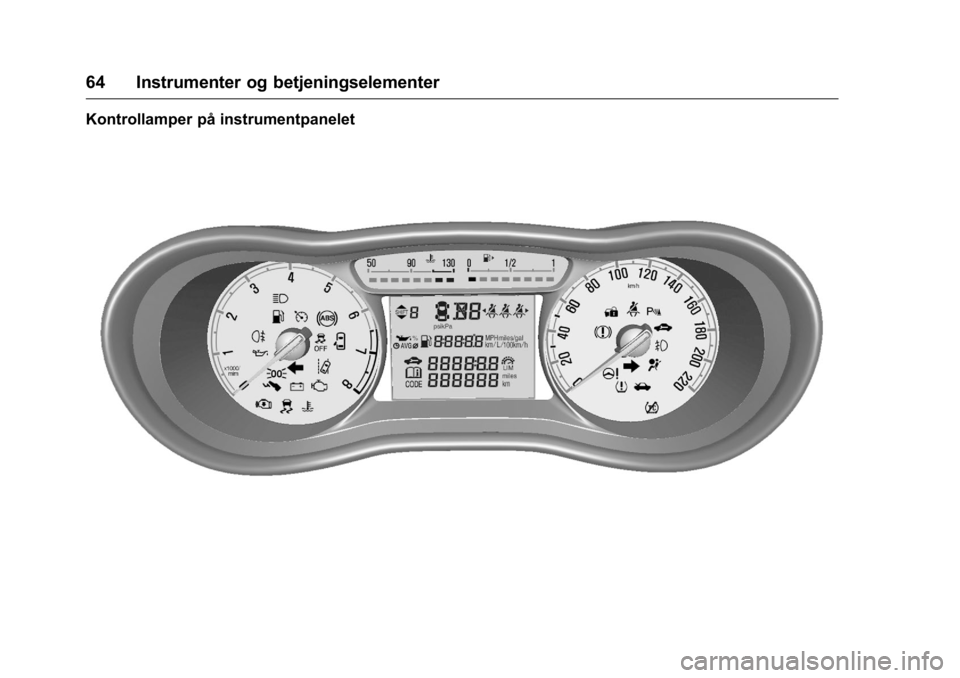

Kontrollamper på instrumentpanelet
Page 66 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Instrumenter og betjeningselementer 65

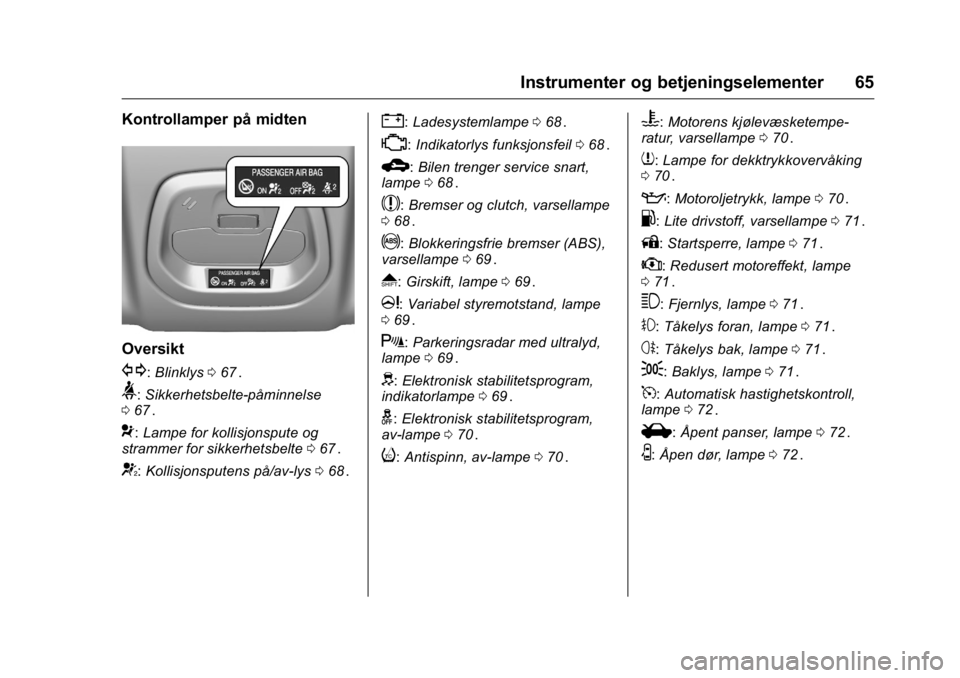

Kontrollamper på midten
Oversikt
G:Blinklys 067ii.
>:Sikkerhetsbelte-påminnelse
0 67ii.
9:Lampe for kollisjonspute og
strammer for sikkerhetsbelte 067ii.
+:Kollisjonsputens på/av-lys 068ii.
":Ladesystemlampe 068ii.
*:Indikatorlys funksjonsfeil 068ii.
B:Bilen trenger service snart,
lampe 068ii.
$:Bremser og clutch, varsellampe
0 68ii.
!:Blokkeringsfrie bremser (ABS),
varsellampe 069ii.
*:Girskift, lampe 069ii.
m:Variabel styremotstand, lampe
0 69ii.
X:Parkeringsradar med ultralyd,
lampe 069ii.
d:Elektronisk stabilitetsprogram,
indikatorlampe 069ii.
g:Elektronisk stabilitetsprogram,
av-lampe 070ii.
i:Antispinn, av-lampe 070ii.
C:Motorens kjølevæsketempe-
ratur, varsellampe 070ii.
7:Lampe for dekktrykkovervåking
0 70ii.
::Motoroljetrykk, lampe 070ii.
.:Lite drivstoff, varsellampe 071ii.
A:Startsperre, lampe 071ii.
w:Redusert motoreffekt, lampe
0 71ii.
3:Fjernlys, lampe 071ii.
#:Tåkelys foran, lampe 071ii.
s:Tåkelys bak, lampe 071ii.
;:Baklys, lampe 071ii.
5:Automatisk hastighetskontroll,
lampe 072ii.
i:Åpent panser, lampe 072ii.
U:Åpen dør, lampe 072ii.
Page 67 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15

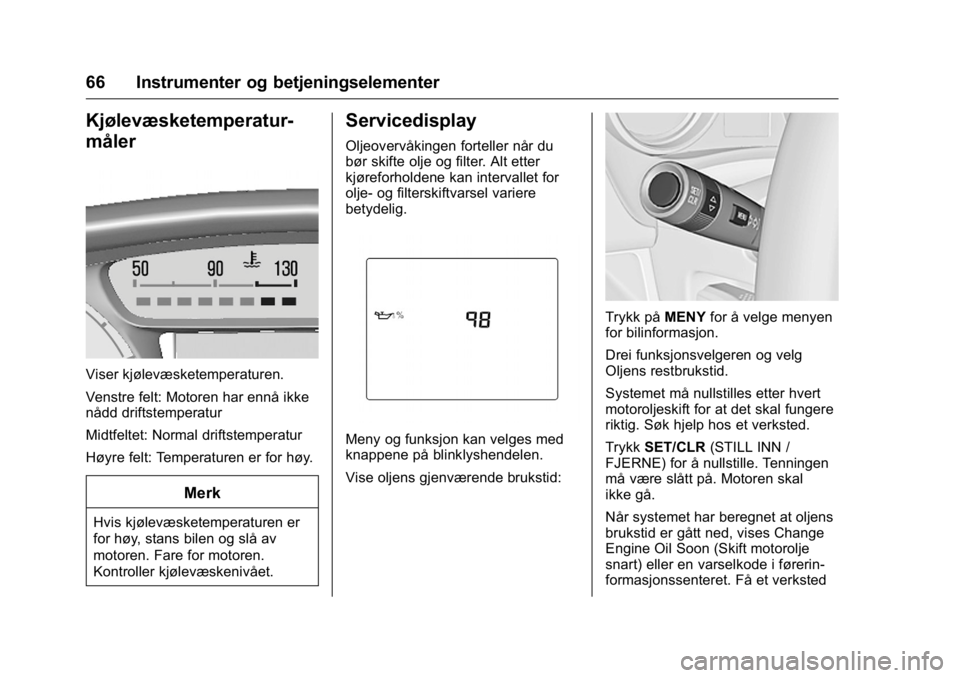

66 Instrumenter og betjeningselementer
Kjølevæsketemperatur-
måler
Viser kjølevæsketemperaturen.
Venstre felt: Motoren har ennå ikke
nådd driftstemperatur
Midtfeltet: Normal driftstemperatur
Høyre felt: Temperaturen er for høy.
Merk
Hvis kjølevæsketemperaturen er
for høy, stans bilen og slå av
motoren. Fare for motoren.
Kontroller kjølevæskenivået.
Servicedisplay
Oljeovervåkingen forteller når du
bør skifte olje og filter. Alt etter
kjøreforholdene kan intervallet for
olje- og filterskiftvarsel variere
betydelig.
Meny og funksjon kan velges med
knappene på blinklyshendelen.
Vise oljens gjenværende brukstid:
Trykk påMENYfor å velge menyen
for bilinformasjon.
Drei funksjonsvelgeren og velg
Oljens restbrukstid.
Systemet må nullstilles etter hvert
motoroljeskift for at det skal fungere
riktig. Søk hjelp hos et verksted.
Trykk SET/CLR (STILL INN /
FJERNE) for å nullstille. Tenningen
må være slått på. Motoren skal
ikke gå.
Når systemet har beregnet at oljens
brukstid er gått ned, vises Change
Engine Oil Soon (Skift motorolje
snart) eller en varselkode i førerin-
formasjonssenteret. Få et verksted
Page 68 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Instrumenter og betjeningselementer 67
til å skifte olje og filter innen en uke
eller 500 km (det som kommer
først).
Førerinformasjon
0Førerinforma-
sjon (DIC) 072
ii.
Serviceinformasjon
0Serviceinfor-
masjon 0195
ii.
Blinklys
G
lyser eller blinker grønt.
Lyser en kort stund
Parklysene er på.
Blinker
Blinklyset eller varselblinklyset
aktiveres.
Rask blinking: Feil i et blinklys eller
tilhørende sikring, feil i et tilhenger-
blinklys.
Skifte lyspærer
0Skifte lyspære
0 164
ii.
Sikringer
0Sikringer 0171ii.
Blinklys
0Blinklys 088ii.
Sikkerhetsbeltepåmin-
nelse
Beltepåminnelse for forsetene
>lyser eller blinker rødt.
Tennes
Etter at tenningen er slått på, til
sikkerhetsbeltet er festet.
Blinker
I maksimalt 100 sekunder etter at
motoren er startet, helt til sikkerhets-
beltet er festet.
Feste sikkerhetsbeltet
0Tre-punkts
sikkerhetsbelte 035
ii.
Sikkerhetsbeltestatus for
baksetene
>i førerinformasjonssenteret
blinker eller lyser kontinuerlig.
Blinker
Etter igangkjøring, nå sikkerhets-
beltet ikke er festet.
Feste sikkerhetsbeltet
0Tre-punkts
sikkerhetsbelte 035
ii.
Lampe for kollisjonsputer
og beltestrammere
9
lyser rødt.
Når tenningen slås på, lyser kontrol-
lampen i noen sekunder. Hvis den
ikke tennes eller ikke slukker etter
noen sekunder eller den begynner å
lyse under kjøring, betyr det at det
er en feil i kollisjonsputesystemet.
Søk hjelp hos et verksted. Kolli-
sjonsputene og beltestrammerne vil
kanskje ikke utløses ved en
kollisjon.
Utløste beltestrammere eller kolli-
sjonsputer vises ved at
9lyser
kontinuerlig.
{Advarsel
Kontakt verksted for å få utbedret
feilen omgående.
Sikkerhetsbelter, kollisjonsputesy-
stem
0Sikkerhetsbelter 034ii,Kolli-
sjonsputesystem 036
ii.
Page 69 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
68 Instrumenter og betjeningselementer
Lampe for kollisjonspute
På/Av
/
lyser gult.
Lyser i noen sekunder etter at
tenningen er slått på. Frontpassa-
sjerens luftpute er aktivert.
+lyser gult.
Frontpassasjerens luftpute er
deaktivert
0På/av-bryter for kolli-
sjonspute 041
ii.
{Fare
Det er fare for at barnet får
livstruende skader hvis det sitter i
et barnesete mens kollisjonsputen
på passasjersiden foran er
aktivert. Det er fare for at
personen som sitter i passasjer-
setet, får livstruende skader hvis
kollisjonsputen på passasjersiden
er deaktivert.
Ladesystemlampe
"
lyser rødt.
Lyser etter at tenningen er slått på
og slukker like etter at motoren er
startet.
Hvis lampen lyser når motoren er
i gang
Stans bilen, slå av motoren. Batte-
riet lades ikke. Motorkjølingen kan
være avbrutt. Bremsekraftforster-
keren kan slutte å virke. Søk hjelp
hos et verksted.
Indikatorlampe for
funksjonsfeil
*
lyser eller blinker gult.
Lyser etter at tenningen er slått på
og slukker like etter at motoren er
startet.
Hvis lampen lyser når motoren er
i gang
Feil i eksosrensesystemet. Det er
nå fare for at tillatte utslippsgrenser
overskrides. Søk straks hjelp på et
verksted. Blinker når motoren er i gang
Feil som kan medføre skade på
katalysatoren. Slipp opp gasspe-
dalen til blinkingen opphører. Søk
straks hjelp på et verksted.
Servicekontrollampe
(SVS)
B
lyser gult.
I tillegg vises en varselkode.
Bilen må til service.
Søk hjelp hos et verksted.
Meldinger om bilen
0Meldinger
om bilen 077
ii.
Varsellampe for bremser
og clutch
$
lyser rødt.
Bremse- og clutchvæskenivået er
for lavt
0Bremsevæske 0162ii.
{Advarsel
Stans bilen. Avbryt kjøringen
umiddelbart. Kontakt et verksted.
Page 70 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Instrumenter og betjeningselementer 69

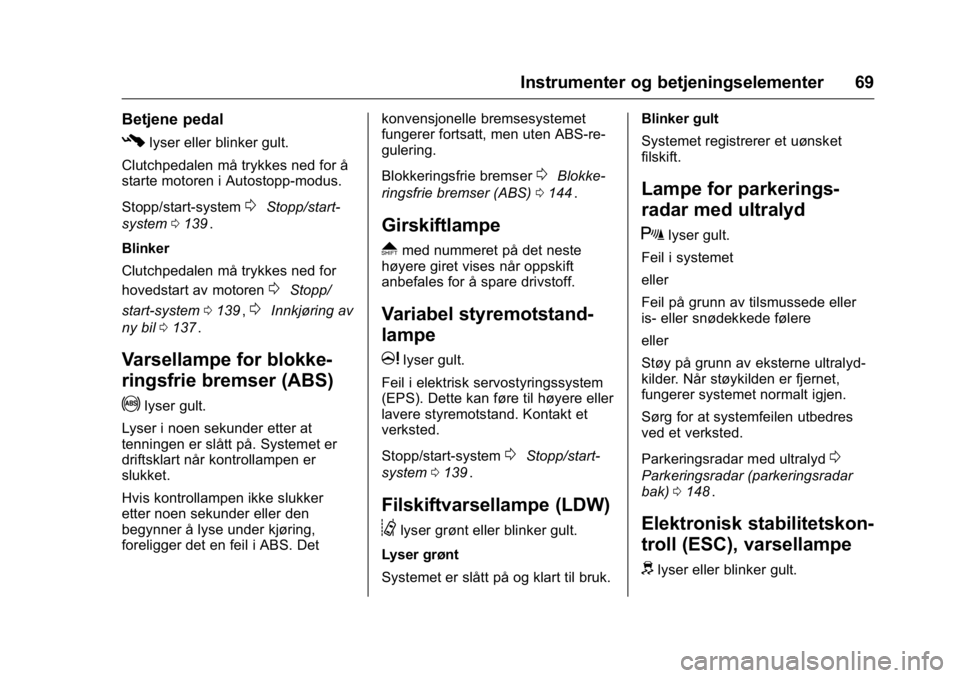

Betjene pedal
#lyser eller blinker gult.
Clutchpedalen må trykkes ned for å
starte motoren i Autostopp-modus.
Stopp/start-system
0Stopp/start-
system 0139
ii.
Blinker
Clutchpedalen må trykkes ned for
hovedstart av motoren
0Stopp/
start-system 0139
ii,0Innkjøring av
ny bil 0137
ii.
Varsellampe for blokke-
ringsfrie bremser (ABS)
!
lyser gult.
Lyser i noen sekunder etter at
tenningen er slått på. Systemet er
driftsklart når kontrollampen er
slukket.
Hvis kontrollampen ikke slukker
etter noen sekunder eller den
begynner å lyse under kjøring,
foreligger det en feil i ABS. Det konvensjonelle bremsesystemet
fungerer fortsatt, men uten ABS-re-
gulering.
Blokkeringsfrie bremser
0Blokke-
ringsfrie bremser (ABS) 0144
ii.
Girskiftlampe
*
med nummeret på det neste
høyere giret vises når oppskift
anbefales for å spare drivstoff.
Variabel styremotstand-
lampe
m
lyser gult.
Feil i elektrisk servostyringssystem
(EPS). Dette kan føre til høyere eller
lavere styremotstand. Kontakt et
verksted.
Stopp/start-system
0Stopp/start-
system 0139
ii.
Filskiftvarsellampe (LDW)
@
lyser grønt eller blinker gult.
Lyser grønt
Systemet er slått på og klart til bruk. Blinker gult
Systemet registrerer et uønsket
filskift.
Lampe for parkerings-
radar med ultralyd
X
lyser gult.
Feil i systemet
eller
Feil på grunn av tilsmussede eller
is- eller snødekkede følere
eller
Støy på grunn av eksterne ultralyd-
kilder. Når støykilden er fjernet,
fungerer systemet normalt igjen.
Sørg for at systemfeilen utbedres
ved et verksted.
Parkeringsradar med ultralyd
0
Parkeringsradar (parkeringsradar
bak) 0148ii.
Elektronisk stabilitetskon-
troll (ESC), varsellampe
d
lyser eller blinker gult.
