70 Instrumenter og betjeningselementer
Lyser
Det er en feil i systemet.
Det er mulig å kjøre videre. Kjøre-
stabiliteten kan imidlertid svekkes,
avhengig av veiforholdene.
Sørg for at feilen utbedres ved et
verksted.
Blinker
Systemet er koblet inn aktivt.
Motoreffekten kan bli redusert, og
bilen kan automatisk bli bremset
noe ned.
Kontrollampe for utkoblet
elektronisk stabilitetskon-
troll (ESC)
g
lyser gult.
Systemet er deaktivert.
Lampe for Antispinn AV
i
lyser gult.
Systemet er deaktivert.
Varsellampe for kjølevæ-
sketemperatur
C
lyser rødt.
Denne lampen varsler om at motor-
kjølevæsken er overopphetet.
Hvis du har kjørt bilen under
normale kjøreforhold, bør du kjøre
ut av trafikken, stanse bilen og la
motoren gå på tomgang i noen
minutter.
Hvis lampen ikke slukker, bør du slå
av motoren og ta kontakt med et
verksted så snart som mulig. Vi
anbefaler at du kontakter et autori-
sert verksted.
Lampe for dekktrykkover-
våkning
7
lyser eller blinker gult.
Tennes
Dekktrykktap. Stans bilen umiddel-
bart og kontroller dekktrykket. Blinker
Feil i systemet eller det er montert
et hjul uten trykkføler (f.eks. reser-
vehjul). Etter 60-90 sekunder lyser
kontrollampen hele tiden. Kontakt et
verksted.
Dekktrykkovervåkingssystem
0
Dekktrykk
0177ii.
Lampe for motoroljetrykk
:
lyser rødt.
Lyser etter at tenningen er slått på
og slukker like etter at motoren er
startet.
Hvis lampen lyser når motoren
er i gang
Merk
Motorsmøringen kan være
avbrutt. Dette kan føre til motor-
skader og/eller blokkering av
drivhjulene.
Page 72 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Instrumenter og betjeningselementer 71
Hvis varsellampen for oljetrykk
tennes under kjøring, skal du kjøre
ut av veibanen, slå av motoren og
kontrollere oljenivået.1. Trå inn clutchpedalen.
2. Velg fri (nøytral) ved å stille girvelgeren på N.
3. Kjør raskest mulig ut av trafikken, uten å hindre andre
biler.
4. Slå av tenningen.
{Advarsel
Når motoren er avslått, kreves
betydelig mer kraft for å bremse
og styre. Ved automatisk stopp vil
bremseservoen fortsatt fungere.
Nøkkelen må ikke fjernes før bilen
står stille, ellers vil rattlåsen
kunne gripe inn ufrivillig.
Kontroller oljenivået før du kontakter
et verksted
0Motorolje 0160ii.
Varsellampe for lite
drivstoff
.
lyser eller blinker gult.
Tennes
Nivået i drivstofftanken er for lavt.
Blinker
Drivstoffet er brukt opp. Fyll opp
umiddelbart. Kjør aldri tanken tom.
Katalysator
0Katalysator 0142ii.
Autostoppmodus
h
lyser når motoren er i en
autostopp.
Stopp/start-system
0Start av
motor 0138
ii.
Startsperrelampe
A
blinker gult.
Feil i startsperresystemet. Motoren
kan ikke startes.
Lampe for redusert
motoreffekt
w
lyser gult.
Motoreffekten er begrenset. Kontakt
et verksted.
Lampe for Fjernlys på
3
lyser blått.
Lyser når fjernlysene er på og ved
bruk av lyshornet
0Kontroll av
utvendig lys 086
ii.
Lampe for tåkelys foran
#
lyser grønt.
Tåkelysene foran er slått på
0
Tåkelys foran 088ii.
Lampe for tåkelys bak
s
lyser gult.
Tåkebaklyset er på
0Tåkelys bak
0 88
ii.
Baklys indikatorlampe
;
lyser grønt.
Page 73 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
72 Instrumenter og betjeningselementer
De utvendige lysene er på0
Kontroll av utvendig lys086ii.
Lys for automatisk hastig-
hetskontroll
I
lyser hvitt eller grønt.
Lyser hvitt
Systemet er på.
Lyser grønt
En hastighet er lagret.
Automatisk hastighetskontroll
0
Automatisk hastighetskontroll
0 150ii.
Kontrollampe for åpent
panser
i
lyser når panseret er åpnet.
Stopp/start-system
0Stopp/start-
system 0139
ii.
Kontrollampe for
åpen dør
U
lyser rødt.
En dør eller bakluken er åpen.
Informasjonsdisplayer
Førerinformasjonsdisplay
Førerinformasjonsdisplayet befinner
seg i instrumentgruppen.
Menysidene velges ved å trykke
MENY på blinklyshendelen.
Valgbare menysider i middels
nivå-display:
. Tripp-meny, se nedenfor;
. Bil-meny, se nedenfor. Noen av de viste funksjonene er
forskjellige når bilen kjører eller den
står stille. Noen funksjoner er bare
tilgjengelige når bilen kjører.
Velge menyer og funksjoner
Menyene og funksjonene kan
velges med knappene på blinklys-
hendelen.
Trykk på
MENYfor å veksle mellom
menyene eller gå fra en undermeny
til nærmeste høyere menynivå.
Page 74 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Instrumenter og betjeningselementer 73

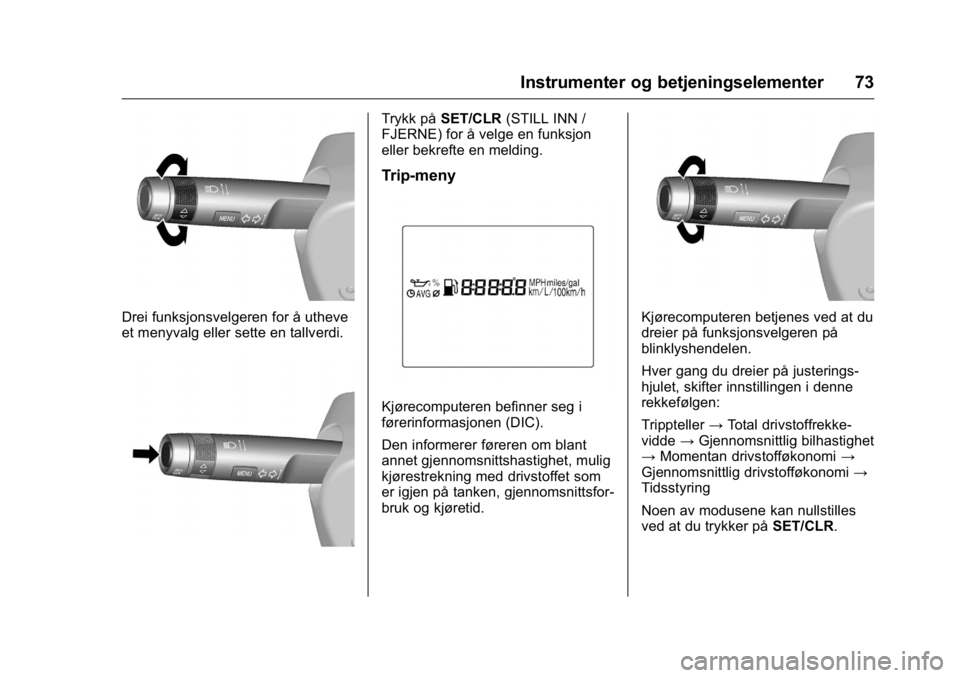

Drei funksjonsvelgeren for å utheve
et menyvalg eller sette en tallverdi.
Trykk påSET/CLR (STILL INN /
FJERNE) for å velge en funksjon
eller bekrefte en melding.
Trip-meny
Kjørecomputeren befinner seg i
førerinformasjonen (DIC).
Den informerer føreren om blant
annet gjennomsnittshastighet, mulig
kjørestrekning med drivstoffet som
er igjen på tanken, gjennomsnittsfor-
bruk og kjøretid.
Kjørecomputeren betjenes ved at du
dreier på funksjonsvelgeren på
blinklyshendelen.
Hver gang du dreier på justerings-
hjulet, skifter innstillingen i denne
rekkefølgen:
Trippteller →Total drivstoffrekke-
vidde →Gjennomsnittlig bilhastighet
→ Momentan drivstofføkonomi →
Gjennomsnittlig drivstofføkonomi →
Tidsstyring
Noen av modusene kan nullstilles
ved at du trykker på SET/CLR.
Page 75 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
74 Instrumenter og betjeningselementer

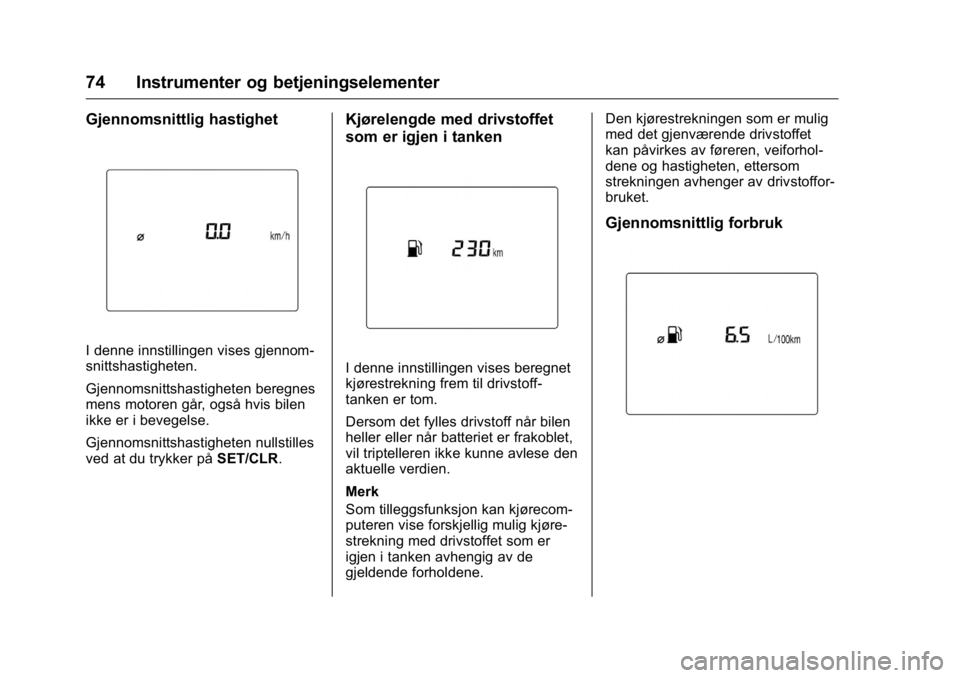

Gjennomsnittlig hastighet
I denne innstillingen vises gjennom-
snittshastigheten.
Gjennomsnittshastigheten beregnes
mens motoren går, også hvis bilen
ikke er i bevegelse.
Gjennomsnittshastigheten nullstilles
ved at du trykker påSET/CLR.
Kjørelengde med drivstoffet
som er igjen i tanken
I denne innstillingen vises beregnet
kjørestrekning frem til drivstoff-
tanken er tom.
Dersom det fylles drivstoff når bilen
heller eller når batteriet er frakoblet,
vil triptelleren ikke kunne avlese den
aktuelle verdien.
Merk
Som tilleggsfunksjon kan kjørecom-
puteren vise forskjellig mulig kjøre-
strekning med drivstoffet som er
igjen i tanken avhengig av de
gjeldende forholdene. Den kjørestrekningen som er mulig
med det gjenværende drivstoffet
kan påvirkes av føreren, veiforhol-
dene og hastigheten, ettersom
strekningen avhenger av drivstoffor-
bruket.
Gjennomsnittlig forbruk
Page 76 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Instrumenter og betjeningselementer 75

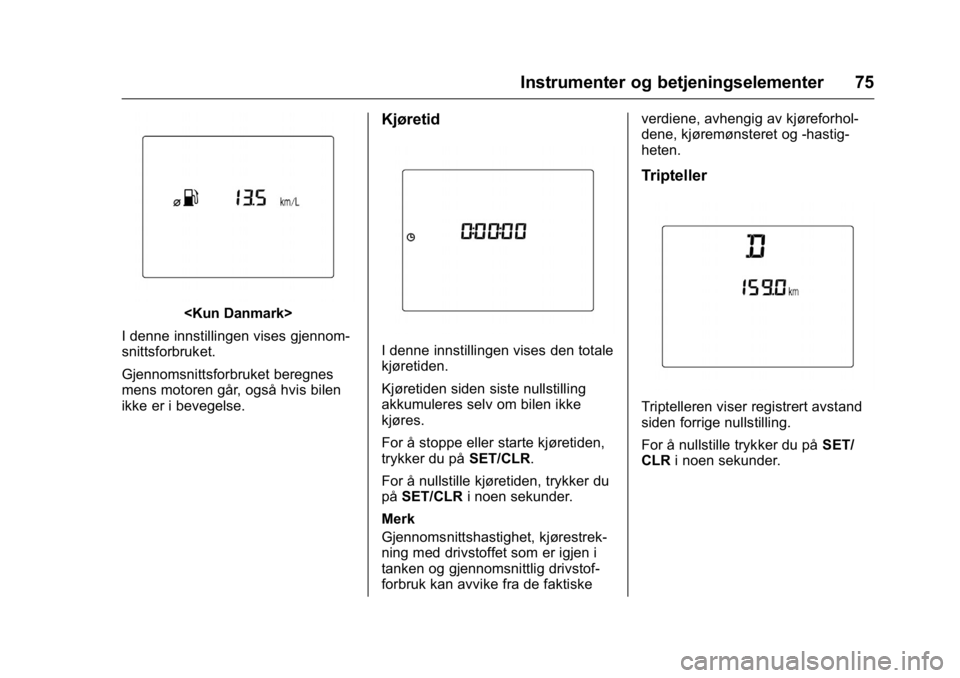

I denne innstillingen vises gjennom-
snittsforbruket.
Gjennomsnittsforbruket beregnes
mens motoren går, også hvis bilen
ikke er i bevegelse.
Kjøretid
I denne innstillingen vises den totale
kjøretiden.
Kjøretiden siden siste nullstilling
akkumuleres selv om bilen ikke
kjøres.
For å stoppe eller starte kjøretiden,
trykker du på SET/CLR.
For å nullstille kjøretiden, trykker du
på SET/CLR i noen sekunder.
Merk
Gjennomsnittshastighet, kjørestrek-
ning med drivstoffet som er igjen i
tanken og gjennomsnittlig drivstof-
forbruk kan avvike fra de faktiske verdiene, avhengig av kjøreforhol-
dene, kjøremønsteret og -hastig-
heten.
Tripteller
Triptelleren viser registrert avstand
siden forrige nullstilling.
For å nullstille trykker du på
SET/
CLR i noen sekunder.
Page 77 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
76 Instrumenter og betjeningselementer
Momentant drivstofforbruk
Visning av momentanforbruk.
Bilmeny
Du kan velge følgende rekkefølge:
. motoroljens levetid
. enhetsinnstilling
. dekkinnlæring
. dekkbelastning
De enkelte menyene kan velges ved
at du dreier på funksjonsvelgeren
på blinklyshendelen.
Motoroljens levetid
Viser omtrentlig levetid som gjenstår
for oljen. Hvis tallet 98 vises, betyr det at
98 % av oljens levetid gjenstår.
Hvis det gjenstår kort levetid for
oljen, vises bilmeldingen på førerin-
formasjonsdisplayet (DIC). Motoro-
ljen bør skiftes snarest mulig.
Levetidssystemet for motorolje må
alltid nullstilles etter oljeskift. For å
nullstille trykker du på
SET/CLRi
noen sekunder.
Motorolje på
0Motorolje 0160ii.
Enhetsinnstilling
Trykk på SET/CLR i noen sekunder.
Page 78 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Instrumenter og betjeningselementer 77

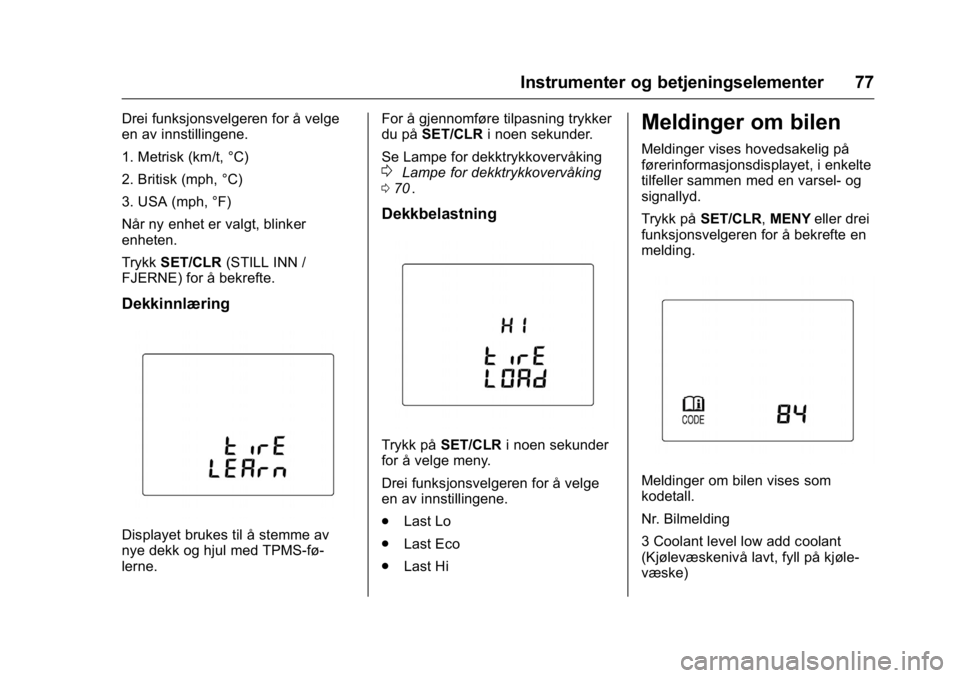

Drei funksjonsvelgeren for å velge
en av innstillingene.
1. Metrisk (km/t, °C)
2. Britisk (mph, °C)
3. USA (mph, °F)
Når ny enhet er valgt, blinker
enheten.
TrykkSET/CLR (STILL INN /
FJERNE) for å bekrefte.
Dekkinnlæring
Displayet brukes til å stemme av
nye dekk og hjul med TPMS-fø-
lerne. For å gjennomføre tilpasning trykker
du på
SET/CLR i noen sekunder.
Se Lampe for dekktrykkovervåking
0Lampe for dekktrykkovervåking
0 70ii.
Dekkbelastning
Trykk på SET/CLR i noen sekunder
for å velge meny.
Drei funksjonsvelgeren for å velge
en av innstillingene.
. Last Lo
. Last Eco
. Last Hi
Meldinger om bilen
Meldinger vises hovedsakelig på
førerinformasjonsdisplayet, i enkelte
tilfeller sammen med en varsel- og
signallyd.
Trykk på SET/CLR, MENYeller drei
funksjonsvelgeren for å bekrefte en
melding.
Meldinger om bilen vises som
kodetall.
Nr. Bilmelding
3 Coolant level low add coolant
(Kjølevæskenivå lavt, fyll på kjøle-
væske)
Page 79 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
78 Instrumenter og betjeningselementer
4 A/C Off due to high engine temp
(Klimaanlegg av pga høy motortem-
peratur)
11 Brakes worn (Bremsene er slitt)
12 Bilen er for tungt lastet
13 Kompressoren er for varm
15 Check high mounted brake lamp
(Kontroller høytmonterte bremselys)
16 Check brake lamps (Kontroller
bremselys)
17 Headlamp leveling malfunction
(Høydejusteringen av hovedlysene
feilfungerer)
18 Feil på venstre nærlys
19 Check rear fog lamp (Kontroller
bakre tåkelys)
20 Check right low beam lamp
(Kontroller høyre nærlyslampe)
21 Check left position lamp
(Kontroller venstre posisjonslampe)
22 Check right position lamp
(Kontroller høyre posisjonslampe)
23 Feil på ryggelys
24 Feil på skiltlys25 Check left front turn signal lamp
(Kontroller venstre blinklys foran)
26 Feil på venstre blinklys bak
27 Check right front turn signal lamp
(Kontroller høyre blinklys foran)
28 Check right rear turn signal lamp
(Kontroller høyre blinklys bak)
29 Check trailer brake lamp
(Kontroller tilhengerbremselyset)
30 Check trailer reversing lamp
(Kontroller tilhengerryggelyset)
31 Check left trailer turn signal lamp
(Kontroller venstre tilhengerblinklys)
32 Check right trailer turn signal
lamp (Kontroller høyre tilhenger-
blinklys)
33 Check trailer rear fog lamp
(Kontroller tilhengertåkelyset)
34 Check trailer rear lamp
(Kontroller tilhengerbaklyset)
35 Replace Battery In Remote Key
(Skift batteri i RKE-senderen)
36 Stabilitrak Initializing (Initialise-
ring av Stabilitrak)
38 Take steering (text approval still
pending) (Overta styring)
48 Side detection system unavai-
lable (Sidedeteksjonssystem ikke
tilgjengelig)
49 Lane departure warning unavai-
lable (Filskiftvarsling ikke tilgjen-
gelig)
50 Reset hood
–see owners
manual (Tilbakestill panser - se
instruksjonsboka)
52 Change timing belt (Skift
registerreim)
56 Pressure imbalance –front
(Trykk-ubalanse - foran)
57 Pressure imbalance –rear
(Trykk-ubalanse - bak)
59 Open, then close driver window
(Åpne, deretter lukk førervindu)
60 Open, then close passenger
window (Åpne, deretter lukk passa-
sjervindu)
61 Open, then close left rear
window (Åpne, deretter lukk venstre
bakvindu)
Page 80 of 219
OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/8/15
Instrumenter og betjeningselementer 79
62 Open, then close right rear
window (Åpne, deretter lukk høyre
bakvindu)
65 Theft attempted (Tyveriforsøk)
66 Service theft alarm (Tyveria-
larmen trenger service)
67 Service steering column lock
(Rattlåsen trenger service)
68 Service power steering, Drive
with care (Servostyring trenger
service, kjør forsiktig)
75 Service AC system (Klimaanlegg
trenger service)
77 Service lane departure warning /
Service front camera (Filskiftvarsling
/ frontkamera trenger service)
79 Engine oil low - add oil (Lite
motorolje - etterfyll olje)
81 Service transmission (Girkasse
trenger service)
82 Change engine oil soon (Skift
motorolje snart)
84 Redusert motorstyrke
89 Service vehicle soon (Bil trenger
service snart)95 Service airbag (Kollisjonsputene
trenger service)
145 Washer fluid low - add fluid (Lite
spylervæske, fyll på væske)
151 Press clutch to start (Trå på
clutchen for å starte motoren)
174 Low battery (Lavt batteri)
258 Park assist Off (Parkerings-
radar Av)
Varsellyder
Kun ett varselssignal avgis om
gangen.
Varselssignalet for ikke festet sikker-
hetsbelte prioriteres fremfor alle
andre varselssignaler.
Ved start av motoren eller
under kjøring
.
Hvis et setebelte ikke er festet.
. Hvis en dør eller bakluken ikke
er ordentlig lukket ved igang-
kjøring.
. Fra en bestemt hastighet når
håndbremsen er trukket til. .
Hvis en programmert hastighet
overskrides.
. Hvis en varselmelding eller en
varselkode vises i førerinforma-
sjonsdisplayet.
. Hvis parkeringsradaren
registrerer et objekt.
. Hvis revers er lagt inn og det
bakre lastestativet er trukket ut.
. Hvis det er oppdaget en feil i
den automatiske låsingen.
Hvis bilen står parkert og /
eller førerdøren blir åpnet
.Når utvendige lys er på.
Under automatisk stans
.Hvis førerdøren åpnes.
