170 Pleje af bilen
Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør dækslet og løft det af.
Når de defekte sikringer er skiftet,
lukkes sikringsboksens låg, og der
trykkes, indtil det går i hak.
Hvis sikringsboksens låg ikke er luk-
ket korrekt, kan der opstå fejl.
Nr. Strømkreds1 Bagklapslås
2 - 3 El-bagrude
4 Sidespejlsopvarmning
5 Soltag
6 Styremodul for trinløst
variabel gearkasse
7 Luftmassemåler
8 Supplerende varmeappa- ratspumpe
9 ABS-bremseventil
10 Reguleret spændingsstyring
11 Bakkamera
12 -
13 -
14 Motorstyremodul/Gearkas- sestyreenhed
15 Styreenhed for brændstof- indsprøjtning/Starter
16 Brændstofpumpemotor
17 Motorstyremodul1
18 Motorstyremodul2
19 Indsprøjtningsventil, tænding
20 Klimaanlæg

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Pleje af bilen 171
21 Intelligent batterisensor
22 Elektrisk ratlås
23 Køleblæser lav
24 -
25 Kontakt til udvendigebakspejle
26 Motorstyremodul/Modul for automatiseret manuel
gearkasse
27 Magnetventil til beholders ventilationsåbning
28 Bremsepedalkontakt
29 Ekstra passagerføler
30 Forlygtereguleringsmotor
31 Horn
32 Tågeforlygte
33 Venstre fjernlys
34 Højre fjernlys
35 -
36 Bagrudeviskermotor
37 Drejelys venstre
38 Sprinklerpumpemotor 39 Drejelys højre
40 -
41 -
42 Starter 2
43 Bus-el-center i panel
44 Automatiseret manuel
gearkasse
45 Starter 1
46 Pumpe til ABS-bremser
47 Køleblæser høj
48 Forrudeviskermotor
49 Bus-el-center i panel tilbehør/RAP-effektSikringsboks i instru-
mentpanel
I venstrestyrede biler findes sik-
ringsboksen bag opbevaringsrum-
met i instrumentpanelet.
Åbn rummet, tryk låsefligene sam-
men, vip rummet ned og tag indsat-
sen ud.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
172 Pleje af bilen
Nr. Strømkreds1 Onstar
2 HVAC-modul 3 Instrumentpanel, gruppe
4 Styremodul for trinløst
variabel gearkasse
5 Radio
6 Karrosseristyremodul 1 (CVT Stop & Start)
7 Advarsel om blind vinkel/ Parkeringsassistent bag
8 Dataforbindelse
9 Elektrisk ratlås
10 Føler- og diagnosticerin- gsmodul
11 DC-DC-omformer
12 -
13 Elektronisk afgiftsopkræv- ningssystem
14 Lineært strømmodul
15 Passiv indgang & passiv start
16 Diskret logisk tændingskon- takt (Ikke-CVT stop&start)
17 Undgåelse af frontalkol- lision
18 Instrumentpanel, gruppe 19 Reflekteret lysdiodeadvar-
selsdisplay
20 Forlygtereguleringskontakt
21 El-forrude
22 El-bagrude
23 -
24 Modul for automatiseret manuel gearkasse
25 Ekstra stikdåse
26 Soltag
27 -
28 Karrosseristyreenhed 8
29 Karrosseristyreenhed 7
30 Karrosseristyreenhed 6
31 Karrosseristyreenhed 5
32 Karrosseristyreenhed 4
33 Karrosseristyreenhed 3
34 Karrosseristyremodul 2 (Ikke-CVT Stop & Start)
35 Karrosseristyremodul 1 (Ikke-CVT Stop & Start)
36 Diskret logisk tændingskon- takt (CVT stop&start)

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Pleje af bilen 173

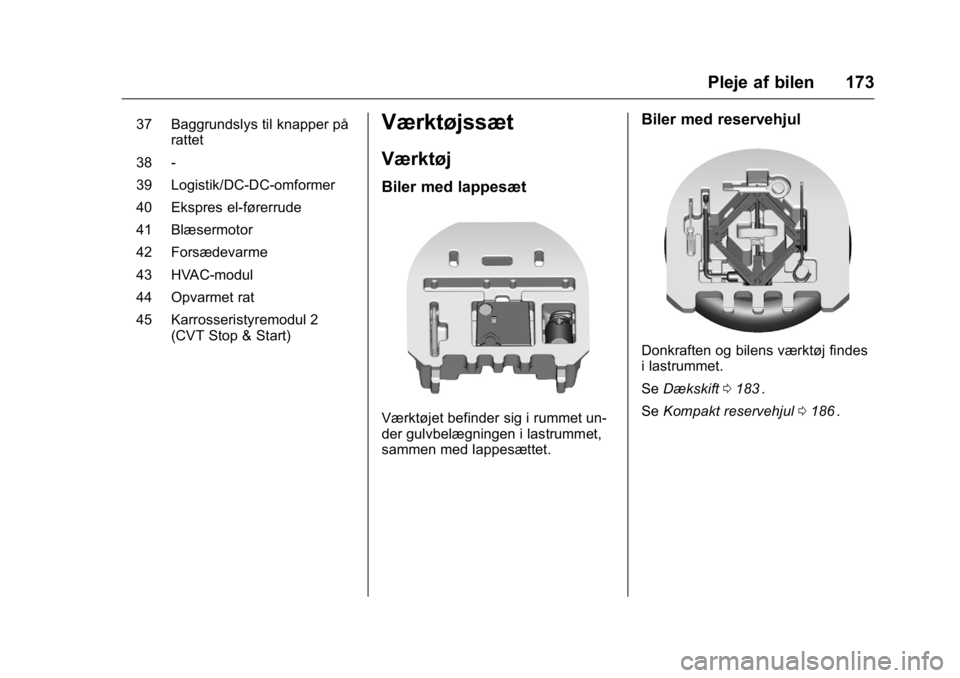

37 Baggrundslys til knapper pårattet
38 -
39 Logistik/DC-DC-omformer
40 Ekspres el-førerrude
41 Blæsermotor
42 Forsædevarme
43 HVAC-modul
44 Opvarmet rat
45 Karrosseristyremodul 2 (CVT Stop & Start)Værktøjssæt
Værktøj
Biler med lappesæt
Værktøjet befinder sig i rummet un-
der gulvbelægningen i lastrummet,
sammen med lappesættet.
Biler med reservehjul
Donkraften og bilens værktøj findes
i lastrummet.
SeDækskift 0183
ii.
Se Kompakt reservehjul 0186
ii.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
174 Pleje af bilen
Hjul og dæk
Dækkenes tilstand, hjulenes
tilstand
Kør langsomt over kanter, helst i ret
vinkel. Kørsel over skarpe kanter
kan medføre skader på dæk og hjul.
Sørg for, at dækkene ikke klemmes
mod kantstenen ved parkering.
Undersøg dækkene for skader med
jævne mellemrum. I tilfælde af ska-
der eller usædvanligt slid skal De
søge hjælp på et værksted.
Vi anbefaler ikke, at der byttes om
på for- og baghjulene og omvendt,
da dette kan påvirke bilens stabilitet.
Brug altid de mindst slidte dæk på
bagakslen.
Vinterdæk
Vinterdækkene øger sikkerheden
under kørsel ved temperaturer un-
der 7°C og bør derfor monteres på
alle hjul.
Fastgør hastighedsklistermærket i
førerens synsfelt i henhold til regle-
rne i det pågældende land.
Dækmærkning
f.eks.195/65 R 15 91 H
195: Dækbredde, mm
65: Profil (forholdet mellem dækkets
højde og dækkets bredde), %
R: Dæktype: Radial
RF: Type: RunFlat
15: Fælgdiameter i tommer
91: Kodetal for bæreevne f.eks.: 91
svarer til 615 kg
H: Hastighedskode
Kodebogstav for hastighedsgrænse:
Q: Op til 160 km/t
S: Op til 180 km/t
T : Op til 190 km/t
H: Op til 210 km/t
V : Op til 240 km/t
W: Op til 270 km/t
Dæk med foreskrevet omløbs-
retning
Dæk med foreskrevet omløbsretning
skal monteres, så de roterer i den
rigtige retning. Den korrekte omløbs-
retning vises ved hjælp af et symbol
(f.eks. en pil) på dækkets side.
Dæktryk
Kontrollér dæktrykket på kolde dæk
mindst hver 14. dag og altid før en
længere køretur. Glem ikke reserve-
hjulet. Det gælder også biler med
overvågningssystem for dæktrykket.
Skru ventilhætten af.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Pleje af bilen 175
Dæktryk0203ii.
Dæktrykmærkaten på rammen af
venstre fordør viser de originale
dæk og de tilsvarende dæktryk.
Pump altid reservedækket, så det
har det tryk, der angivet for fuld be-
lastning.
Formålet med ECO-dæktrykket er at
opnå det lavest mulige brændstof-
forbrug.
Et forkert dæktryk forringer sikker-
heden, køreegenskaberne, komfor-
ten og brændstoføkonomien og
øger slitagen af dækkene.
Dæktrykkene varierer afhængigt af
forskellige muligheder. Den korrekte
dæktryksværdi finder du ved at
følge proceduren herunder:
1. Find motorens id-kode. Motor-
data 0201
ii.
2. Se de respektive dæk.
Dæktryktabellerne viser alle mulige
dækkombinationer Dæktryk0203
ii. De dæk, der er godkendt til din bil,
fremgår af EØF-overensstemmel-
seserklæringen, der følger med bi-
len, eller andre nationale
registreringsdokumenter.
Føreren er ansvarlig for korrekt ind-
stilling af dæktryk.
{Advarsel
Hvis trykket er for lavt, kan det
medføre en betydelig varmegene-
rering i dækkene samt indvendige
skader i dækkene, hvilket medfø-
rer slidbaneseparation og endda
dækeksplosioner ved høje hastig-
heder.
Hvis dæktrykket skal reduceres eller
forøges på en bil med dæktrykover-
vågningsystem, skal tændingen af-
brydes.
Efter justering af dæktrykket sluttes
tændingen til, og der vælges en re-
levant indstilling på siden Dækbe-
lastning i førerinformationscenteret,
Førerinformationscenter (DIC) 070
ii.
Temperaturafhængighed
Dæktrykket afhænger af dækkets
temperatur. Under kørsel stiger
dæktemperatur og -tryk. De værdier
for dæktryk, som leveres på dækin-
formationsmærkaten og dæktryks-
kemaet gælder for kolde dæk,
hvilket vil sige ved 20 °C.
Trykket øges med næsten 10 kPa
ved en temperaturstigning på 10 °C.
Der skal tages højde for dette ved
kontrol af varme dæk.
Den viste dæktrykværdi i førerinfor-
mationscenteret viser det reelle
dæktryk. Et afkølet dæk vil vise en
lavere værdi, hvilket ikke er tegn på
en utæthed.
System til overvågning af
dæktryk
Systemet (TPMS) overvåger dæk-
trykket på alle fire hjul en gang i mi-
nuttet, når bilens hastighed
overstiger en vis grænse.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
176 Pleje af bilen
Forsigtig
Dæktrykovervågningssystemet
advarer kun om lavt dæktryk og
erstatter ikke førerens almindelige
dækvedligeholdelse.
Alle hjul skal være forsynet med
trykfølere, og alle dæk skal have det
foreskrevne dæktryk.
Bemærk
I lande, hvor dæktrykovervågnings-
systemet er lovpligtigt, vil brugen af
hjul uden tryksensorer ugyldiggøre
bilens typegodkendelse.
De aktuelle dæktryk kan vises i Bil-
informationsmenu i førerinformati-
onscenteret (DIC).
Menuen kan vælges med knapperne
på blinkerarmen.
Tryk på MENUfor at vælge Bilinfor-
mationsmenu
g.
Drej fingerhjulet for at vælge dæk-
trykovervågning. Systemets status og trykadvarsler
vises i form af en meddelelse, sam-
tidig med at det tilsvarende dæk
blinker i DIC.
Systemet tager hensyn til dæktem-
peraturen ved advarslerne.
Temperaturafhængighed.
Dæktryk
0 174
ii.
Et registreret lavt dæktryk vises
med kontrollampen
7.Lampe for
dæktrykovervågningssystem 068
ii.
Hvis
7tænder, skal du stoppe så
hurtigt som muligt og pumpe dæk-
kene op som anbefalet. Dæktryk
0 203
ii.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
Pleje af bilen 177
Hvis7blinker i 60-90 sekunder og
derefter lyser konstant, er der en fejl
i systemet. Søg hjælp på et
værksted.
Efter at dækkene er pumpet op, kan
det blive nødvendigt at køre et
stykke tid, hvorefter dæktrykværdi-
erne kan reguleres i DIC. I den tid
kan
7lyse.
Hvis
7tænder ved lavere tempera-
turer og slukker efter et stykke tids
kørsel, kunne dette være tegn på, at
trykket er lavt. Dæktrykket kontrol-
leres.
Fejlmeddelelser 075
ii.
Hvis dæktrykket skal reduceres eller
forøges, skal tændingen afbrydes.
Montér kun hjul med dæktrykfølere,
i modsat fald vil dæktrykket ikke bli-
ve vist, og
7lyser konstant.
Et nødhjul er ikke forsynet med tryk-
følere. Dæktrykovervågningen fun-
gerer ikke for sådanne hjul.
Kontrollampen
7tænder. Systemet
forbliver i funktion for de øvrige
tre hjul. Brug af flydende lappesæt kan på-
virke systemets funktion. Der kan
bruges fabriksgodkendte reparati-
onssæt.
Hvis man betjener elektroniske ap-
parater eller er tæt på faciliteter, der
anvender tilsvarende bølgefrekven-
ser kan ødelægge dæktrykovervåg-
ningssystemet.
Hver gang dækkene skiftes, skal
dæktrykovervågningssystemet af-
monteres og efterses. For den
skruede føler: Udskift ventilkernen
og tætningsringen. For den klipsede
føler: Udskift hele ventilstammen.
Bilens laststatus
Dæktrykket tilpasses efter belast-
ningstilstanden ifølge dæktrykmær-
katen eller dæktrykdiagrammet
Dæktryk
0203
ii, og der vælges den
relevante indstilling i menuen Dæk-
belastning i førerinformationscente-
ret, Bilinformationsmenu
Førerinformationscenter (DIC) 070
ii.
Denne indstilling er referencen for
dæktrykadvarslerne. Menuen Dækbelastning vises kun,
hvis bilen holder stille, og parke-
ringsbremsen er trukket.
Vælg:
.
Lofor komfortdæktryk med op til
3 personer
. Eco for Eco-dæktryk med op til
3 personer
. Himed fuld last
Tilpasningsproces for
TPMS-føler
Hver TPMS-føler har en unik identi-
fikationskode. Id-koden skal mat-
ches til en ny dæk/hjul-position efter

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15
178 Pleje af bilen
dækrotation eller udskiftning af hele
hjulsættet, hvis én eller flere
TPMS-følere er blevet udskiftet. Til-
pasningsprocessen for TPMS-føle-
ren skal også foretages efter
udskiftning af et reservedæk med et
vejdæk, der omfatter TPMS-føleren.
Fejlkontrollampen og advarselsmed-
delelsen eller koden skal slukke ved
næste tændingscyklus. Følerne mat-
ches til dæk-/hjulpositionerne, ved
hjælp af et TPMS-genindlærings-
værktøj, i følgende rækkefølge: Ven-
stre fordæk, højre fordæk, højre
bagdæk og venstre bagdæk. Blin-
klyset i den aktuelt aktive position
lyser, indtil føleren er matchet.
Henvend dig til et værksted for ser-
vice eller for at købe indlærings-
værktøjet. Man har to minutter til at
tilpasse den første dæk/ hjulposition
og fem minutter i alt til at tilpasse
alle fire dæk/hjulpositioner. Hvis det
tager længere, standses tilpasnings-
processen, og man er nødt til at
starte den igen.
TPMS-følerens tilpasningsproces er:1. Aktiver parkeringsbremsen. 2. Slå tændingen til.
3. Sæt gearvælgeren i frigear.
4. Brug
MENUpå blinkerarmen til
at vælge Bilinformations-
menu i førerinformationscen-
teret.
5. Drej fingerhjulet for at komme til dæktryksmenuen.
6. Tryk på SET/CLRfor at starte
følermatchningsprocessen. Der
skal vises en meddelelse, som
anmodner om, at processen
accepteres.
7. Tryk på SET/CLRigen for at
bekræfte valget. Hornet lyder
to gange for at angive, at mod-
tageren er i indkodningstil-
stand.
8. Start med venstre fordæk.
9. Placer genindlæringsværktøjet op ad dækkets sidevæg, i nær-
heden af ventilstammen. Tryk
så på knappen for at aktivere
TPMS-føleren. Hornet lyder for
at bekræfte, at følerens identifi-
kationskode er blevet tilpasset
til denne dæk- og hjulposition. 10. Fortsæt til højre fordæk, og
gentag proceduren i trin 9.
11. Fortsæt til højre bagdæk, og gentag proceduren i trin 9.
12. Fortsæt til venstre bagdæk, og gentag proceduren i trin 9. Hor-
net lyder to gange for at indi-
kere, at
sensoridentifikationskoden er
blevet matchet til dækket på fø-
rersidens baghjul, og at dæk-
trykovervågningssensorens
matchningsproces ikke længe-
re er aktiv.
13. Slå tændingen fra.
14. Indstil alle fire dæk til det anbe- falede dæktryk som angivet på
dæktryksmærkaten.
15. Kontroller, at dækkenes belast- ningsstatus er indstillet i over-
ensstemmelse med det valgte
tryk.Førerinformationscenter
(DIC) 070
ii.
Slidbanedybde
Kontroller mønsterdybden regel-
mæssigt.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/10/15

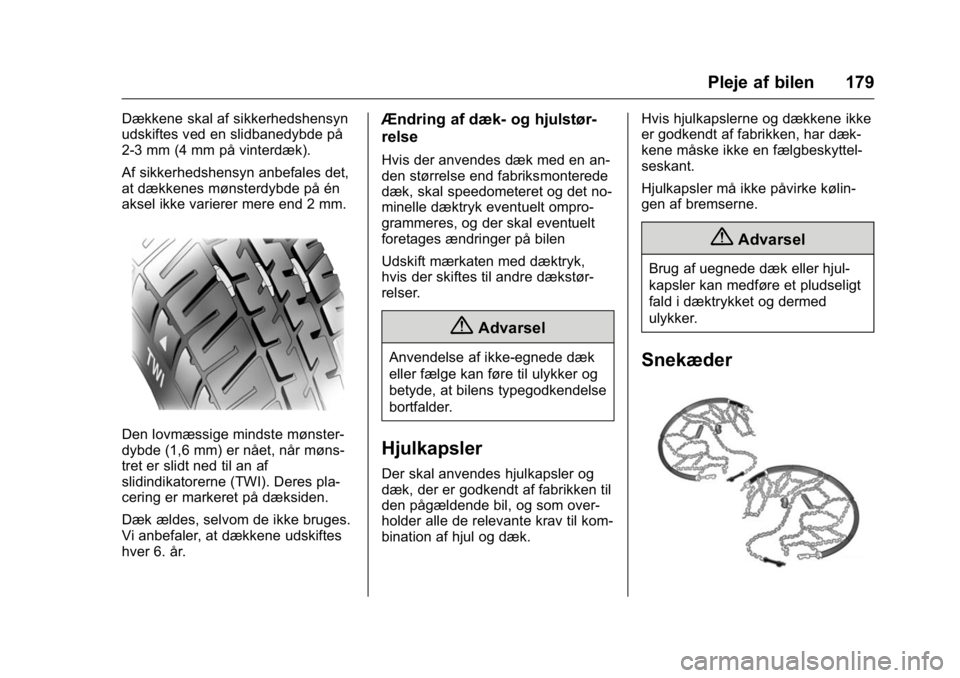

Pleje af bilen 179
Dækkene skal af sikkerhedshensyn
udskiftes ved en slidbanedybde på
2-3 mm (4 mm på vinterdæk).
Af sikkerhedshensyn anbefales det,
at dækkenes mønsterdybde på én
aksel ikke varierer mere end 2 mm.
Den lovmæssige mindste mønster-
dybde (1,6 mm) er nået, når møns-
tret er slidt ned til an af
slidindikatorerne (TWI). Deres pla-
cering er markeret på dæksiden.
Dæk ældes, selvom de ikke bruges.
Vi anbefaler, at dækkene udskiftes
hver 6. år.
Ændring af dæk- og hjulstør-
relse
Hvis der anvendes dæk med en an-
den størrelse end fabriksmonterede
dæk, skal speedometeret og det no-
minelle dæktryk eventuelt ompro-
grammeres, og der skal eventuelt
foretages ændringer på bilen
Udskift mærkaten med dæktryk,
hvis der skiftes til andre dækstør-
relser.
{Advarsel
Anvendelse af ikke-egnede dæk
eller fælge kan føre til ulykker og
betyde, at bilens typegodkendelse
bortfalder.
Hjulkapsler
Der skal anvendes hjulkapsler og
dæk, der er godkendt af fabrikken til
den pågældende bil, og som over-
holder alle de relevante krav til kom-
bination af hjul og dæk.Hvis hjulkapslerne og dækkene ikke
er godkendt af fabrikken, har dæk-
kene måske ikke en fælgbeskyttel-
seskant.
Hjulkapsler må ikke påvirke kølin-
gen af bremserne.
{Advarsel
Brug af uegnede dæk eller hjul-
kapsler kan medføre et pludseligt
fald i dæktrykket og dermed
ulykker.
Snekæder
