170 Auton hoito
4. Kierrä lampun pidintä vasta-päivään.
5. Irrota lampun pidin. Painalamppua hieman sisään
kantaan, kierrä vastapäivään,
vedä ulos ja vaihda uuteen.
6. Työnnä polttimon pidin takava- loon ja ruuvaa paikalleen.
Liitä johdinpistoke. Asenna
takavalokokonaisuus koriin ja
kiristä ruuvit. Sulje ja lukitse
suojukset.
7. Kytke sytytysvirta, käytä kaikkia valoja ja tarkista ne.
Sivusuuntavilkut
Jos polttimo on vaihdettava, irrota
lamppukotelo:
1. Työnnä lamppua eteenpäin jaota se pois etulokasuojasta
takapää edellä.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Auton hoito 171
2. Käännä polttimon pidintä vasta-päivään ja poista se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
4. Aseta polttimon pidin paikal- leen ja käännä sitä myötä-
päivään.
5. Työnnä etupää etulokasuojaan, työnnä eteenpäin ja asenna
takapää paikalleen.

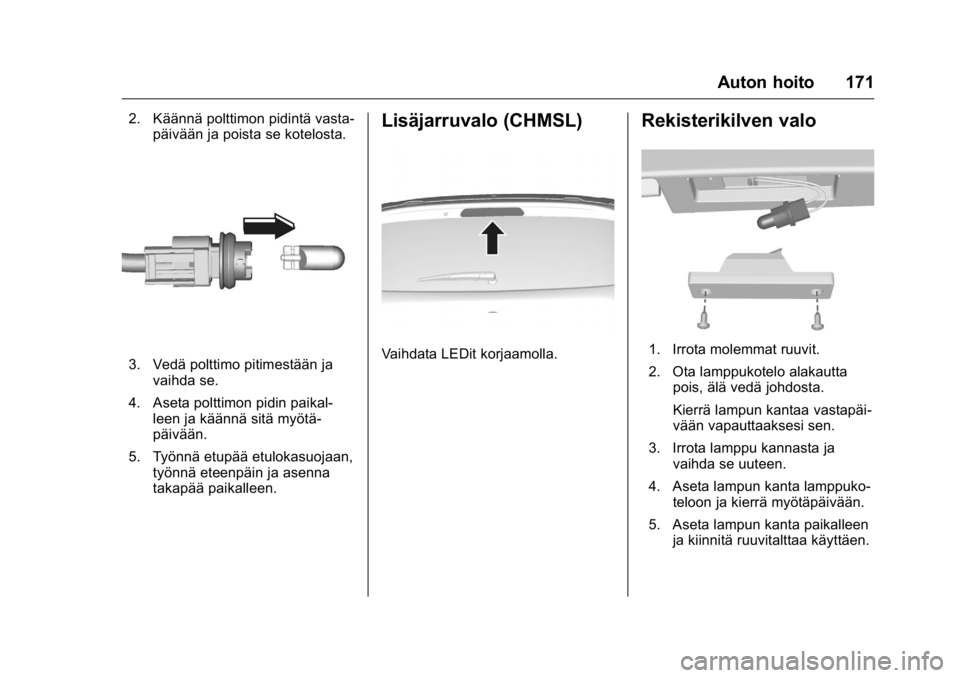

Lisäjarruvalo (CHMSL)
Vaihdata LEDit korjaamolla.
Rekisterikilven valo
1. Irrota molemmat ruuvit.
2. Ota lamppukotelo alakauttapois, älä vedä johdosta.
Kierrä lampun kantaa vastapäi-
vään vapauttaaksesi sen.
3. Irrota lamppu kannasta ja vaihda se uuteen.
4. Aseta lampun kanta lamppuko- teloon ja kierrä myötäpäivään.
5. Aseta lampun kanta paikalleen ja kiinnitä ruuvitalttaa käyttäen.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
172 Auton hoito
Sisävalot
Kattovalo
1. Kampea se irti tasakärkiselläruuvitaltta valokytkimen vastak-
kaiselta puolelta. (Varo
naarmuttamasta osia.)
2. Poista lamppu.
3. Vaihda lamppu.
4. Asenna valaisinyksikkö takaisin paikalleen.
Tavaratilan valo
1. Väännä valaisin syvennykses-
tään ruuvitaltalla.
2. Irrota polttimo.
3. Aseta uusi lamppu paikalleen.
4. Asenna lamppu.
Kojelaudan valaistus
Vaihdata lamput korjaamolla.
Sähköjärjestelmä
Sulakkeet
Varmista, että uuden sulakkeen
tiedot vastaavat viallisen sulakkeen
tietoja. Autossa on kolme sulake-
rasiaa:
.moottoritilassa vasemmalla
edessä
. vasemmalta ohjattavissa
autoissa sisätilassa säilytyslo-
keron takana tai oikealla ajetta-
vissa autoissa käsinelokeron
takana
. tavaratilan vasemmalla puolella
suojuksen takana.
Ennen sulakkeen vaihtoa katkaise
sytytysvirta ja kytke vastaava
katkaisin pois päältä.
Viallisen sulakkeen tunnistaa poikki
palaneesta langasta. Vaihda uusi
sulake vasta, kun häiriön syy on
poistettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Auton hoito 173

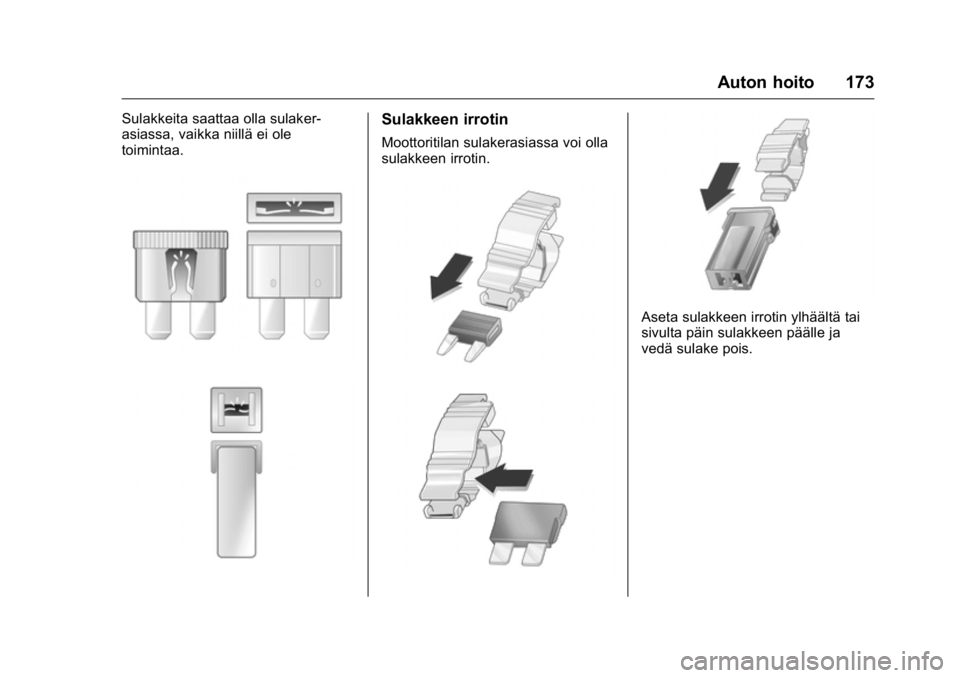

Sulakkeita saattaa olla sulaker-
asiassa, vaikka niillä ei ole
toimintaa.Sulakkeen irrotin
Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.
Aseta sulakkeen irrotin ylhäältä tai
sivulta päin sulakkeen päälle ja
vedä sulake pois.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
174 Auton hoito

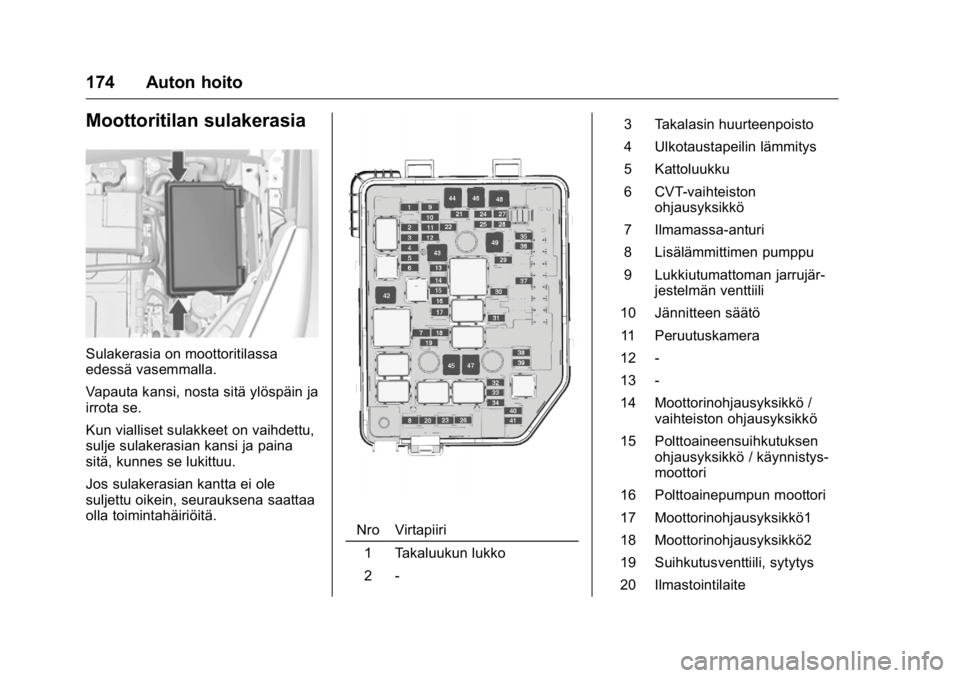

Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Vapauta kansi, nosta sitä ylöspäin ja
irrota se.
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina
sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole
suljettu oikein, seurauksena saattaa
olla toimintahäiriöitä.
Nro Virtapiiri1 Takaluukun lukko
2 - 3 Takalasin huurteenpoisto
4 Ulkotaustapeilin lämmitys
5 Kattoluukku
6 CVT-vaihteiston
ohjausyksikkö
7 Ilmamassa-anturi
8 Lisälämmittimen pumppu
9 Lukkiutumattoman jarrujär- jestelmän venttiili
10 Jännitteen säätö
11 Peruutuskamera
12 -
13 -
14 Moottorinohjausyksikkö / vaihteiston ohjausyksikkö
15 Polttoaineensuihkutuksen ohjausyksikkö / käynnistys-
moottori
16 Polttoainepumpun moottori
17 Moottorinohjausyksikkö1
18 Moottorinohjausyksikkö2
19 Suihkutusventtiili, sytytys
20 Ilmastointilaite

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Auton hoito 175
21 Älykäs akkuanturi
22 Sähköinen ohjauspylväänlukko
23 Jäähdytyspuhaltimen hidas asento
24 -
25 Ulkotaustapeilin kytkin
26 Moottorinohjausyksikkö / automatisoidun käsivaih-
teiston ohjausyksikkö
27 Hiilisäiliön tuuletussolenoidi
28 Jarrupolkimen kytkin
29 Matkustajan tunnistusjärjes- telmä
30 Ajovalojen korkeudensäätö- moottori
31 Äänitorvi
32 Etusumuvalo
33 Vasen kaukovalo
34 Oikea kaukovalo
35 -
36 Takalasinpyyhkimen moottori 37 Kaarreajovalo vasen
38 Pesimen pumpun moottori
39 Kaarreajovalo oikea
40 -
41 -
42 Käynnistin 2
43 Väylällinen paneelin
sähkökeskus
44 Automatisoitu käsivaihteisto
45 Käynnistin 1
46 Lukkiutumattoman jarrujär- jestelmän pumppu
47 Jäähdytyspuhallin suuri teho
48 Tuulilasinpyyhkimien moottori
49 Väylällinen paneelin sähkökeskus lisä /

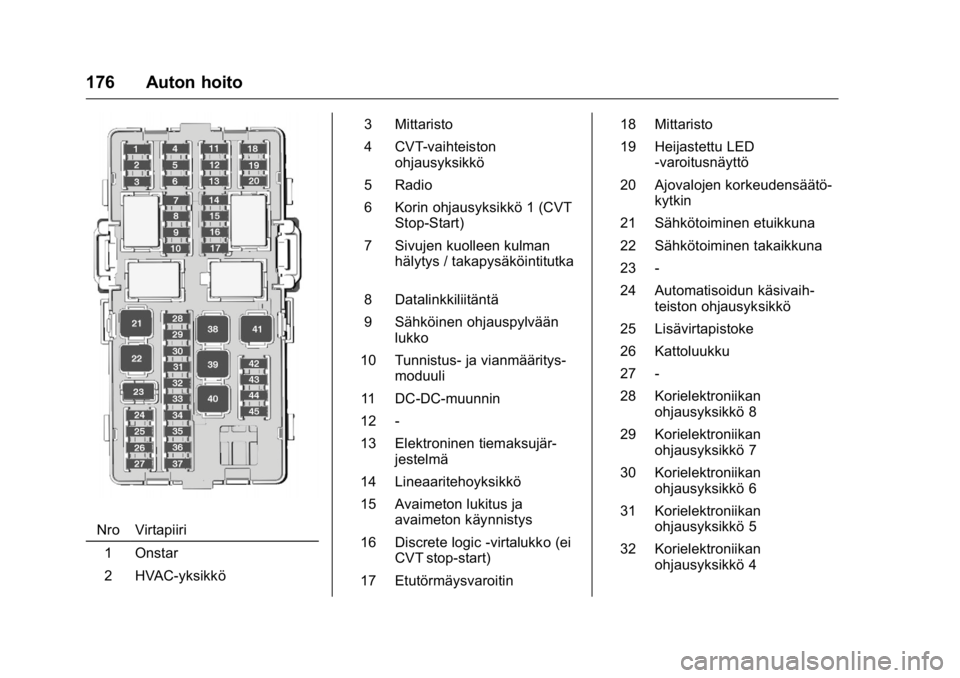

RAP-virtaKojelaudan sulakerasia
Vasemmalta ohjattavissa autoissa
sulakerasia on kojelaudan säilytys-
tilan takana.
Avaa lokero, purista lukituskielek-
keet kokoon, käännä lokero alas ja
poista se.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
176 Auton hoito
Nro Virtapiiri1 Onstar
2 HVAC-yksikkö 3 Mittaristo
4 CVT-vaihteiston
ohjausyksikkö
5 Radio
6 Korin ohjausyksikkö 1 (CVT Stop-Start)
7 Sivujen kuolleen kulman hälytys / takapysäköintitutka
8 Datalinkkiliitäntä
9 Sähköinen ohjauspylvään lukko
10 Tunnistus- ja vianmääritys- moduuli
11 DC-DC-muunnin
12 -
13 Elektroninen tiemaksujär- jestelmä
14 Lineaaritehoyksikkö
15 Avaimeton lukitus ja avaimeton käynnistys
16 Discrete logic -virtalukko (ei CVT stop-start)
17 Etutörmäysvaroitin 18 Mittaristo
19 Heijastettu LED
-varoitusnäyttö
20 Ajovalojen korkeudensäätö- kytkin
21 Sähkötoiminen etuikkuna
22 Sähkötoiminen takaikkuna
23 -
24 Automatisoidun käsivaih- teiston ohjausyksikkö
25 Lisävirtapistoke
26 Kattoluukku
27 -
28 Korielektroniikan ohjausyksikkö 8
29 Korielektroniikan ohjausyksikkö 7
30 Korielektroniikan ohjausyksikkö 6
31 Korielektroniikan ohjausyksikkö 5
32 Korielektroniikan ohjausyksikkö 4

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Auton hoito 177
33 Korielektroniikanohjausyksikkö 3
34 Korin ohjausyksikkö 2 (ei CVT Stop-Start)
35 Korin ohjausyksikkö 1 (ei CVT Stop-Start)
36 Discrete logic -virtalukko (CVT stop-start)
37 Ohjauspyörän kauko-ohjaus, takavalot
38 -
39 Logiikka/DC-DC-muunnin
40 Kuljettajan sähkötoiminen ikkunan pikanostin
41 Puhaltimen moottori
42 Lämmitty etuistuin
43 HVAC-yksikkö
44 Ohjauspyörän lämmitys

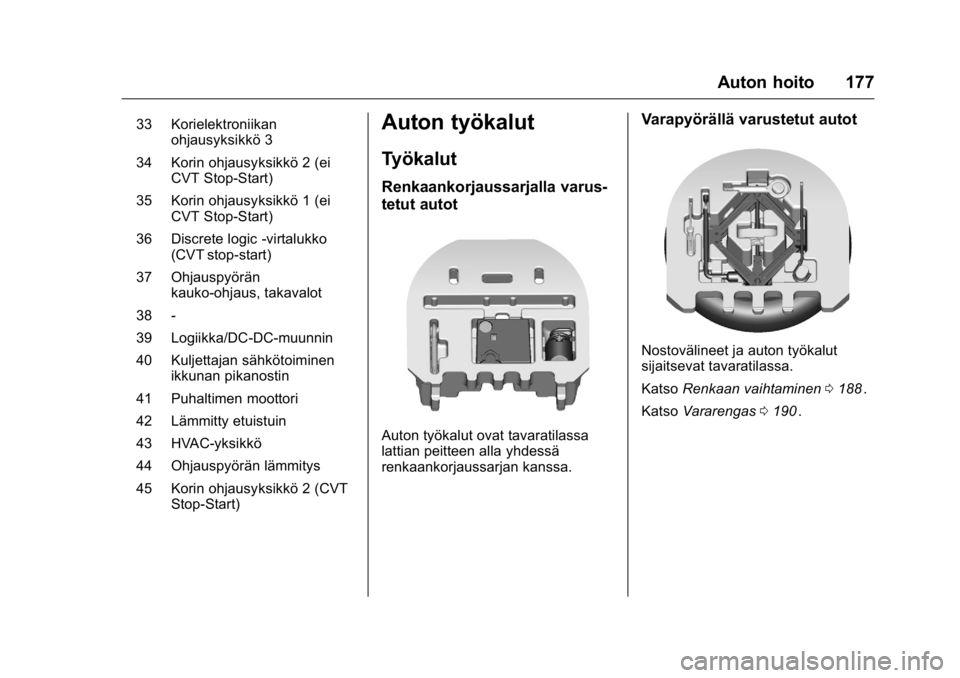

45 Korin ohjausyksikkö 2 (CVT Stop-Start)Auton työkalut
Työkalut
Renkaankorjaussarjalla varus-
tetut autot
Auton työkalut ovat tavaratilassa
lattian peitteen alla yhdessä
renkaankorjaussarjan kanssa.
Varapyörällä varustetut autot
Nostovälineet ja auton työkalut
sijaitsevat tavaratilassa.
Katso Renkaan vaihtaminen 0188
ii.
Katso Vararengas 0190
ii.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
178 Auton hoito
Vanteet ja renkaat
Renkaan kunto, vanteen kunto
Ylitä reunakivi hitaasti ja mahdolli-
simman kohtisuorassa. Terävien
reunojen yli ajaminen voi vaurioittaa
renkaita ja vanteita. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko
renkaissa vaurioita. Jos vaurioita tai
epätavallista kulumista esiintyy,
käänny korjaamon puoleen.
Suosittelemme, että etu- ja
takapyöriä ei vaihdeta keskenään,
koska se saattaisi vaikuttaa ajova-
kauteen. Käytä vähemmän kuluneita
renkaita aina taka-akselilla.
Talvirenkaat
Talvirenkaat parantavat ajoturvalli-
suutta alle 7 °C lämpötiloissa ja niitä
tulee siksi käyttää kaikissa pyörissä.
Nopeustarra tulee kiinnittää kuljet-
tajan näkökenttään maakohtaisten
säädösten mukaan.
Rengasmerkinnät
esim.195/65 R 15 91 H
195: Renkaan leveys, mm
65: Poikkileikkaussuhde (renkaan
korkeus suhteessa renkaan levey-
teen), %
R: Rengastyyppi: Vyörengas
RF: Tyyppi: RunFlat, turvarakenne
15: Vanteen halkaisija, tuumaa
91: Kantavuusindeksi, esim. 91
vastaa 615 kg:aa
H. Nopeusluokan merkintä
Nopeusluokan merkintä:
Q: Enintään 160 km/h
S: Enintään 180 km/h
T : enintään 190 km/h
H: Enintään 210 km/h
V : Enintään 240 km/h
W: Enintään 270 km/h
Renkaat, joiden pyörimis-
suunta on merkitty
Pyörimissuunnan merkinnällä varus-
tetut renkaat tulee asentaa siten,
että ne pyörivät oikeaan suuntaan.
Oikean pyörimissuunnan osoittaa
renkaan sivuun merkitty symboli
(esim. nuoli).
Rengaspaine
Tarkista paine kylmistä renkaista
vähintään 14 päivän välein ja aina
ennen pitkää matkaa. Muista myös
varapyörä. Tämä koskee myös
rengaspaineiden valvonnalla varus-
tettuja autoja.
Kierrä venttiilin suojus irti.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 - crc -
9/9/15
Auton hoito 179

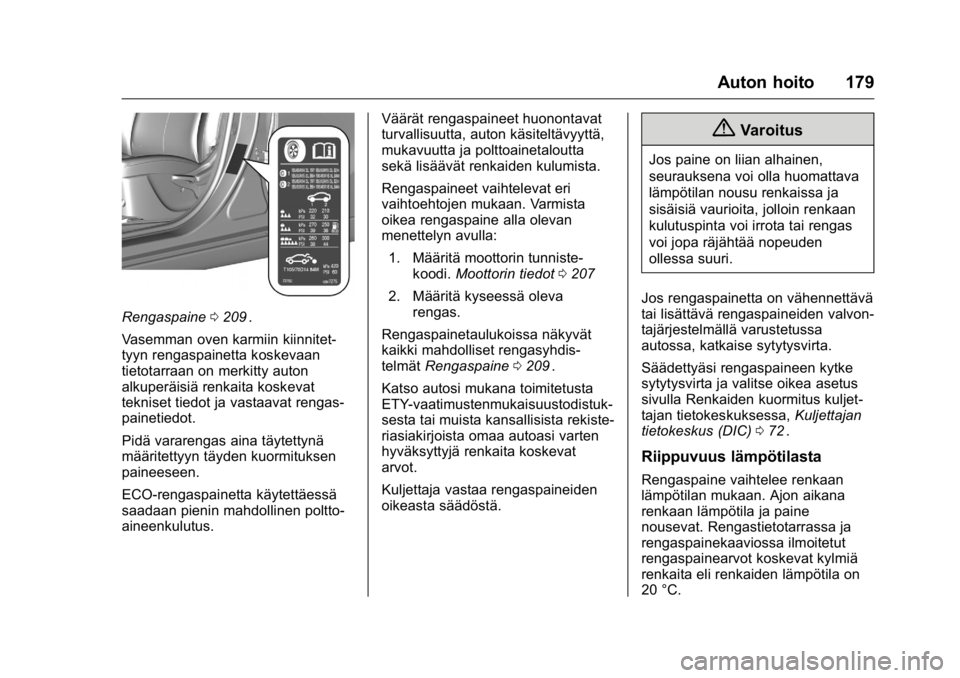

Rengaspaine0209ii.
Vasemman oven karmiin kiinnitet-
tyyn rengaspainetta koskevaan
tietotarraan on merkitty auton
alkuperäisiä renkaita koskevat
tekniset tiedot ja vastaavat rengas-
painetiedot.
Pidä vararengas aina täytettynä
määritettyyn täyden kuormituksen
paineeseen.
ECO-rengaspainetta käytettäessä
saadaan pienin mahdollinen poltto-
aineenkulutus. Väärät rengaspaineet huonontavat
turvallisuutta, auton käsiteltävyyttä,
mukavuutta ja polttoainetaloutta
sekä lisäävät renkaiden kulumista.
Rengaspaineet vaihtelevat eri
vaihtoehtojen mukaan. Varmista
oikea rengaspaine alla olevan
menettelyn avulla:
1. Määritä moottorin tunniste- koodi. Moottorin tiedot 0207
ii
2. Määritä kyseessä oleva
rengas.
Rengaspainetaulukoissa näkyvät
kaikki mahdolliset rengasyhdis-
telmät Rengaspaine 0209
ii.
Katso autosi mukana toimitetusta
ETY-vaatimustenmukaisuustodistuk-
sesta tai muista kansallisista rekiste-
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat
arvot.
Kuljettaja vastaa rengaspaineiden
oikeasta säädöstä.
{Varoitus
Jos paine on liian alhainen,
seurauksena voi olla huomattava
lämpötilan nousu renkaissa ja
sisäisiä vaurioita, jolloin renkaan
kulutuspinta voi irrota tai rengas
voi jopa räjähtää nopeuden
ollessa suuri.
Jos rengaspainetta on vähennettävä
tai lisättävä rengaspaineiden valvon-
tajärjestelmällä varustetussa
autossa, katkaise sytytysvirta.
Säädettyäsi rengaspaineen kytke
sytytysvirta ja valitse oikea asetus
sivulla Renkaiden kuormitus kuljet-
tajan tietokeskuksessa, Kuljettajan
tietokeskus (DIC) 072
ii.
Riippuvuus lämpötilasta
Rengaspaine vaihtelee renkaan
lämpötilan mukaan. Ajon aikana
renkaan lämpötila ja paine
nousevat. Rengastietotarrassa ja
rengaspainekaaviossa ilmoitetut
rengaspainearvot koskevat kylmiä
renkaita eli renkaiden lämpötila on
20 °C.
