190Нега на возилото
2.Свртете ја фасонката налево
и извадете ја од куќиштето.
3.Повлечете ја сијалицата од
фасонката и заменете ја. 4.
Вметнете го држачот на
ламбата и свртете надесно.
5. Вметнете го предниот крај во
предното крило, клизнете
напред и вметнете го
задниот крај.
Централно високо
стоп-светло (CHMSL)
LED-овите нека ги заменат на
сервис.
Светло на регистарската
табличка
1.Отшрафете ги двата шрафа.
2. Извадете го куќиштето на
сијалицата удолу ,внимавајќи
да не го повлечете кабелот .
Завртете го држачот на
сијалицата обратно од
правец на стрелките на
часовникот за да се
ослободи.
3. Извадете ја сијаличката од
фасонката и ставете нова.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15
Нега на возилото191
4.Вметнете го држачот на
сијалицата во куќиштето и
завртете ја во правец на
стрелките на часовникот .
5. Вметнете го куќиштето на
сијалицата и прицврстете го
користејќи шрафцигер.
Внатрешни светла
Светло во внатрешноста
1.За да го извадите, откачете ја
спротивната страна на преки-
нувачот за светлото со
плосната одвртка. (Внима-
вајте да не направите гребна-
тинки.)
2. Извадете ја сијалицата .
3. Заменете ја сијалицата.
4. Вратете го комплетот на
светлото.
Светло во товарниот простор
1.Извртете ја ламбата со
шрафцигер.
2.Извадете ја сијалицата .
3. Вметнете ја новата сијалица.
4. Инсталирајте ја ламбата .
Осветлување на таблата
со инструменти
Сијалиците нека Ви ги заменува
автомеханичар.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15

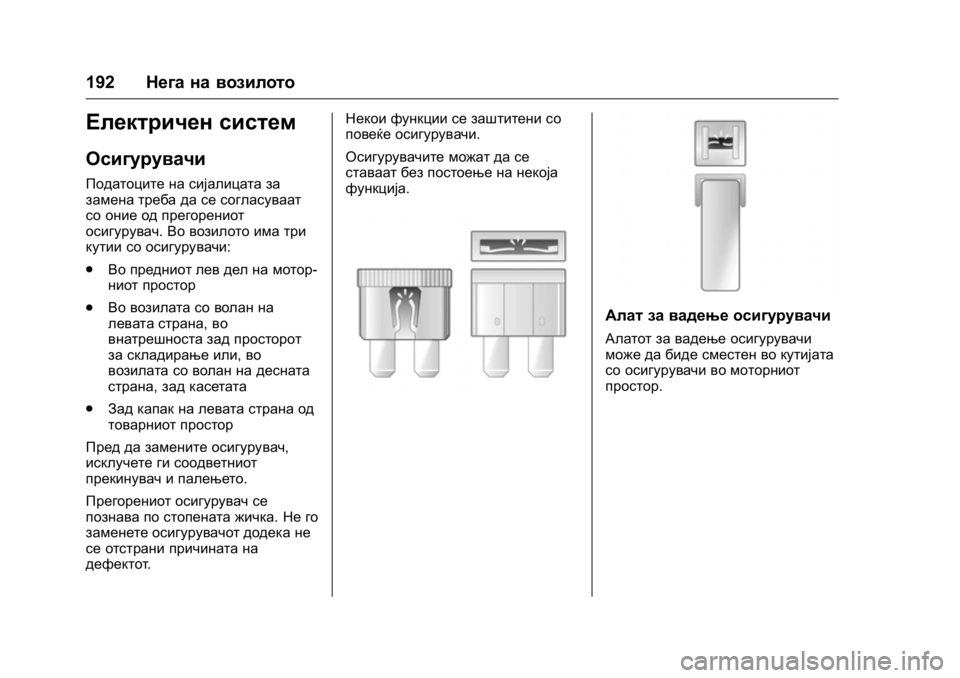

192Нега на возилото
Електричен систем
Осигурувачи
Податоците на сијалицата за
замена треба да се согласуваат
со оние од прегорениот
осигурувач. Во возилото има три
кутии со осигурувачи:
. Во предниот лев дел на мотор-
ниот простор
. Во возилата со волан на
левата страна, во
внатрешноста зад просторот
за складирање или, во
возилата со волан на десната
страна, зад касетата
. Зад капак на левата страна од
товарниот простор
Пред да замените осигурувач,
исклучете ги соодветниот
прекинувач и палењето.
Прегорениот осигурувач се
познава по стопената жичка. Не го
заменете осигурувачот додека не
се отстрани причината на
дефектот . Некои функции се заштитени со
повеќе осигурувачи.
Осигурувачите можат да се
ставаат без постоење на некоја
функција.
Алат за вадење осигурувачи
Алатот за вадење осигурувачи
може да биде сместен во кутијата
со осигурувачи во моторниот
простор.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15

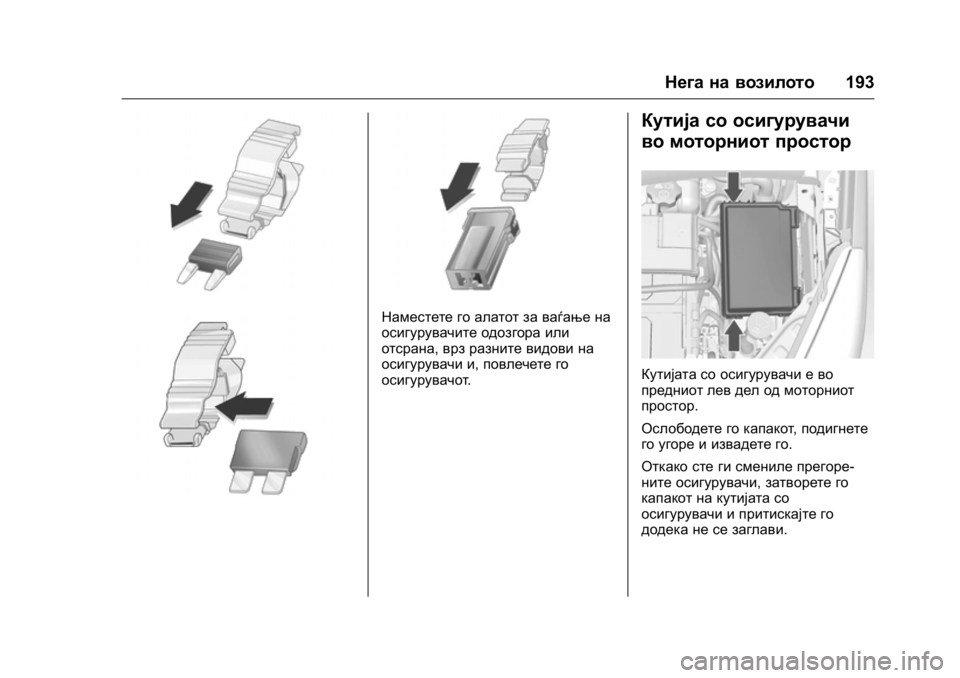

Нега на возилото193
Наместете го алатот за ваѓање на
осигурувачите одозгора или
отсрана,врз разните видови на
осигурувачи и, повлечете го
осигурувачот .
Кутија со осигурувачи
во моторниот простор
Кутијата со осигурувачи е во
предниот лев дел од моторниот
простор.
Ослободете го капакот ,подигнете
го угоре и извадете го.
Откако сте ги смениле прегоре-
ните осигурувачи, затворете го
капакот на кутијата со
осигурувачи и притискајте го
додека не се заглави.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15

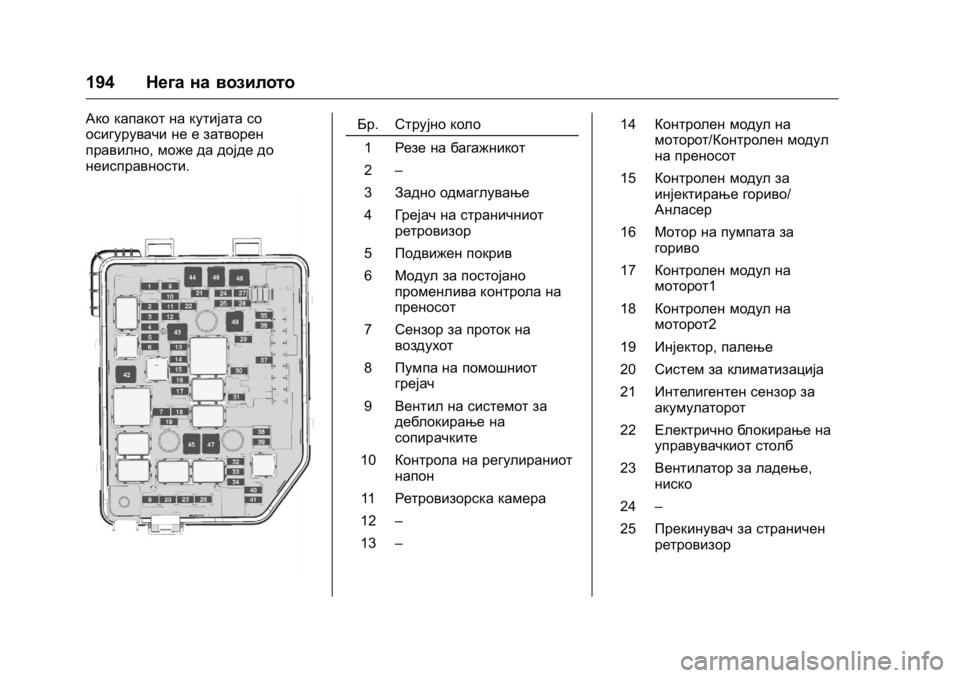

194Нега на возилото
Ако капакот на кутијата со
осигурувачи не е затворен
правилно, може да дојде до
неисправности.Бр. Струјно коло
1 Резе на багажникот
2 –
3 Задно одмаглување
4 Грејач на страничниот
ретровизор
5 Подвижен покрив
6 Модул за постојано
променлива контрола на
преносот
7 Сензор за проток на
воздухот
8 Пумпа на помошниот
грејач
9 Вентил на системот за
деблокирање на
сопирачките
10 Контрола на регулираниот
напон
11 Ретровизорска камера
12 –
13 – 14
Контролен модул на
моторот/Контролен модул
на преносот
15 Контролен модул за
инјектирање гориво/
Анласер
16 Мотор на пумпата за
гориво
17 Контролен модул на
моторот1
18 Контролен модул на
моторот2
19 Инјектор, палење
20 Систем за климатизација
21 Интелигентен сензор за
акумулаторот
22 Електрично блокирање на
управувачкиот столб
23 Вентилатор за ладење,
ниско
24 –
25 Прекинувач за страничен
ретровизор

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15

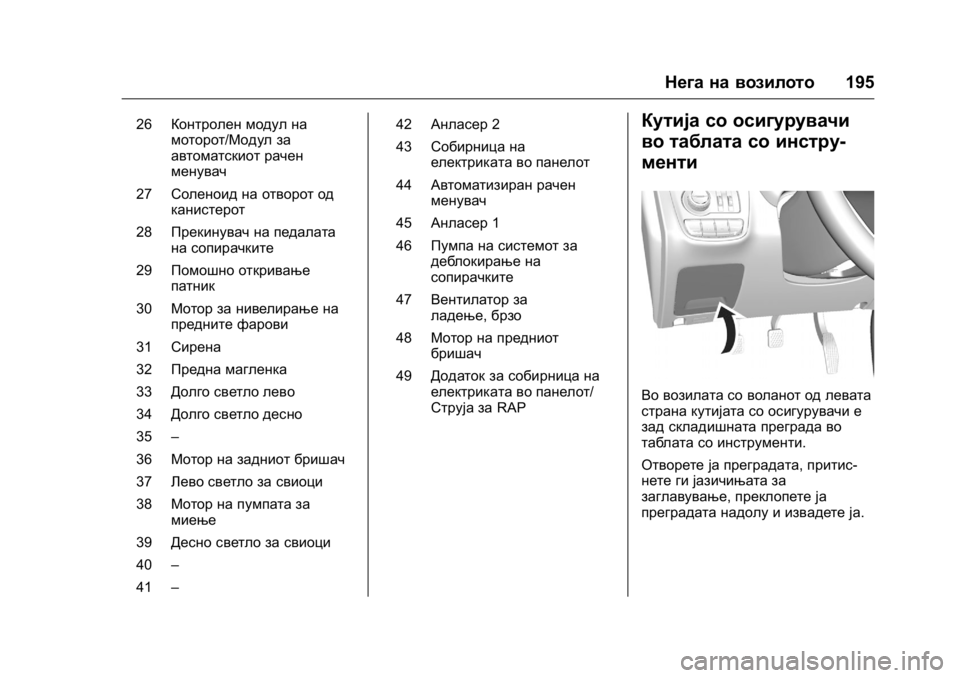

Нега на возилото195
26Контролен модул на
моторот/Модул за
автоматскиот рачен
менувач
27 Соленоид на отворот од
канистерот
28 Прекинувач на педалата
на сопирачките
29 Помошно откривање
патник
30 Мотор за нивелирање на
предните фарови
31 Сирена
32 Предна магленка
33 Долго светло лево
34 Долго светло десно
35 –
36 Мотор на задниот бришач
37 Лево светло за свиоци
38 Мотор на пумпата за
миење
39 Десно светло за свиоци
40 –
41 – 42
Анласер 2
43 Собирница на
електриката во панелот
44 Автоматизиран рачен
менувач
45 Анласер 1
46 Пумпа на системот за
деблокирање на
сопирачките
47 Вентилатор за
ладење, брзо
48 Мотор на предниот
бришач
49 Додаток за собирница на
електриката во панелот/
Струја за RAPКутија со осигурувачи
во таблата со инстру -
менти
Во возилата со воланот од левата
страна кутијата со осигурувачи е
зад складишната преграда во
таблата со инструменти.
Отворете ја преградата ,притис-
нете ги јазичињата за
заглавување, преклопете ја
преградата надолу и извадете ја.

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15

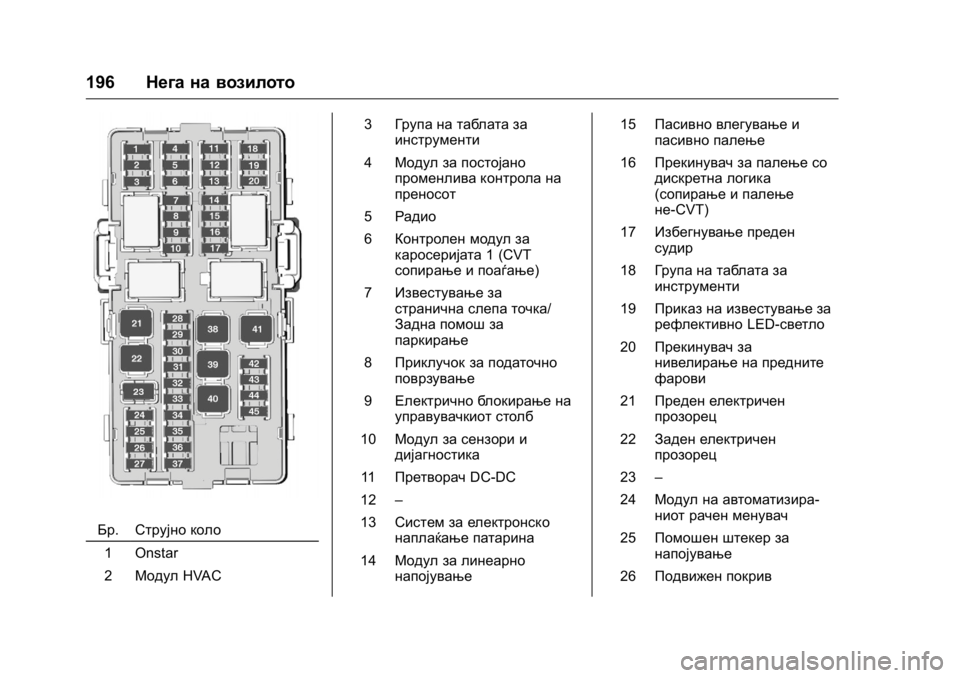

196Нега на возилото
Бр.Струјно коло
1 Onstar
2 Модул HVAC 3
Група на таблата за
инструменти
4 Модул за постојано
променлива контрола на
преносот
5 Радио
6 Контролен модул за
каросеријата 1 (CVT
сопирање и поаѓање)
7 Известување за
странична слепа точка/
Задна помош за
паркирање
8 Приклучок за податочно
поврзување
9 Електрично блокирање на
управувачкиот столб
10 Модул за сензори и
дијагностика
11 Претворач DC-DC
12 –
13 Систем за електронско
наплаќање патарина
14 Модул за линеарно
напојување 15
Пасивно влегување и
пасивно палење
16 Прекинувач за палење со
дискретна логика
(сопирање и палење
не-CVT)
17 Избегнување преден
судир
18 Група на таблата за
инструменти
19 Приказ на известување за
рефлективно LED-светло
20 Прекинувач за
нивелирање на предните
фарови
21 Преден електричен
прозорец
22 Заден електричен
прозорец
23 –
24 Модул на автоматизира-
ниот рачен менувач
25 Помошен штекер за
напојување
26 Подвижен покрив

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15

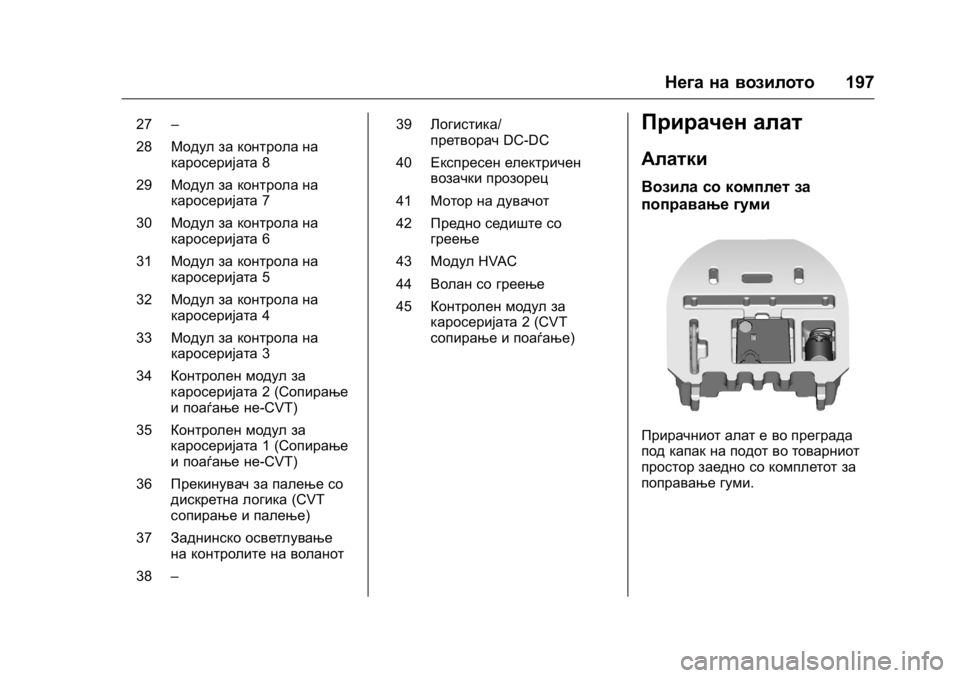

Нега на возилото197
27–
28 Модул за контрола на
каросеријата 8
29 Модул за контрола на
каросеријата 7
30 Модул за контрола на
каросеријата 6
31 Модул за контрола на
каросеријата 5
32 Модул за контрола на
каросеријата 4
33 Модул за контрола на
каросеријата 3
34 Контролен модул за
каросеријата 2 (Сопирање
и поаѓање не-CVT)
35 Контролен модул за
каросеријата 1 (Сопирање
и поаѓање не-CVT)
36 Прекинувач за палење со
дискретна логика (CVT
сопирање и палење)
37 Заднинско осветлување
на контролите на воланот
38 – 39
Логистика/
претворач DC-DC
40 Експресен електричен
возачки прозорец
41 Мотор на дувачот
42 Предно седиште со
греење
43 Модул HVAC
44 Волан со греење
45 Контролен модул за
каросеријата 2 (CVT
сопирање и поаѓање)Прирачен алат
Алатки
Возила со комплет за
поправање гуми
Прирачниот алат е во преграда
под капак на подот во товарниот
простор заедно со комплетот за
поправање гуми .

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15

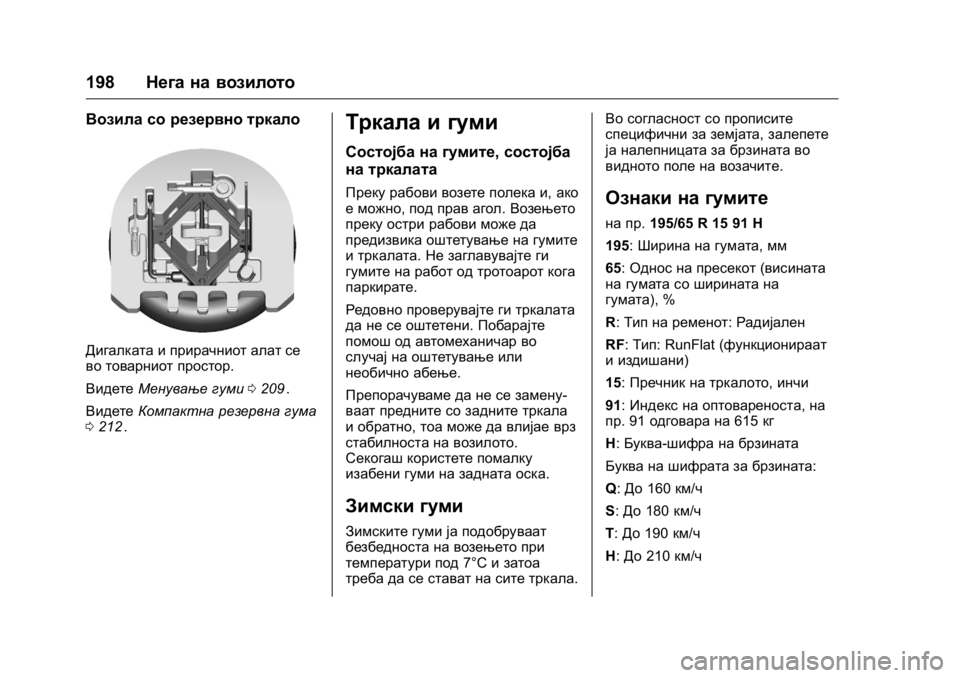

198Нега на возилото
Возила со резервно тркало
Дигалката и прирачниот алат се
во товарниот простор.
Видете Менување гуми 0209
ii.
Видете Компактна резервна гума
0 212
ii.
Тркала и гуми
Состојба на гумите, состојба
на тркалата
Преку рабови возете полека и, ако
е можно, под прав агол. Возењето
преку остри рабови може да
предизвика оштетување на гумите
и тркалата. Не заглавувајте ги
гумите на работ од тротоарот кога
паркирате.
Редовно проверувајте ги тркалата
да не се оштетени. Побарајте
помош од автомеханичар во
случај на оштетување или
необично абење.
Препорачуваме да не се замену-
ваат предните со задните тркала
и обратно, тоа може да влијае врз
стабилноста на возилото.
Секогаш користете помалку
изабени гуми на задната оска.
Зимски гуми
Зимските гуми ја подобруваат
безбедноста на возењето при
температури под 7°Cи затоа
треба да се стават на сите тркала. Во согласност со прописите
специфични за земјата,
залепете
ја налепницата за брзината во
видното поле на возачите.
Ознаки на гумите
на пр. 195/65 R 15 91 H
195: Ширина на гумата, мм
65: Однос на пресекот (висината
на гумата со ширината на
гумата), %
R: Тип на ременот: Радијален
RF: Тип: RunFlat (функционираат
и издишани)
15: Пречник на тркалото, инчи
91: Индекс на оптовареноста, на
пр. 91 одговара на 615кг
Н: Буква-шифра на брзината
Буква на шифрата за брзината:
Q: До 160 км/ч
Ѕ: До 180 км/ч
Т: До 190 км/ч
Н: До 210 км/ч

OPEL Karl Owner Manual (GMK-Localizing-EU LHD-9231167) - 2016 -
CRC - 9/9/15

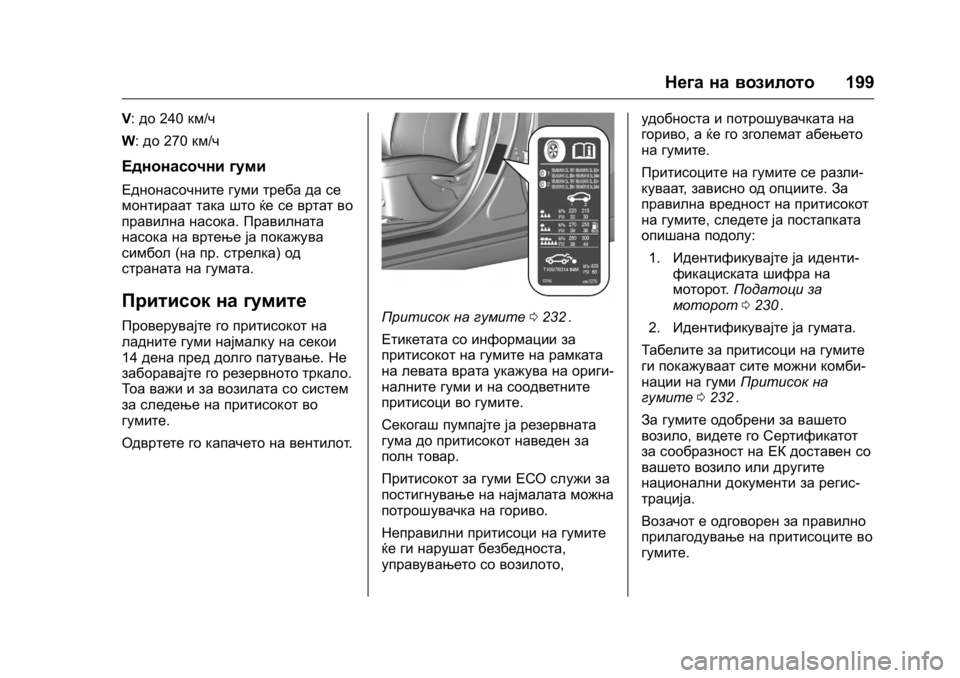

Нега на возилото199
V:до 240 км/ч
W: до270 км/ч
Еднонасочни гуми
Еднонасочните гуми треба да се
монтираат така што ќе се вртат во
правилна насока. Правилната
насока на вртење ја покажува
симбол (на пр.стрелка) од
страната на гумата.
Притисок на гумите
Проверувајте го притисокот на
ладните гуми најмалку на секои
14 дена пред долго патување. Не
заборавајте го резервното тркало.
Тоа важи и за возилата со систем
за следење на притисокот во
гумите.
Одвртете го капачето на вентилот .Притисок на гумите0232ii.
Етикетата со информации за
притисокот на гумите на рамката
на левата врата укажува на ориги-
налните гуми и на соодветните
притисоци во гумите.
Секогаш пумпајте ја резервната
гума до притисокот наведен за
полн товар.
Притисокот за гуми ЕСО служи за
постигнување на најмалата можна
потрошувачка на гориво.
Неправилни притисоци на гумите
ќе ги нарушат безбедноста,
управувањето со возилото, удобноста и потрошувачката на
гориво
,а ќе го зголемат абењето
на гумите.
Притисоците на гумите се разли-
куваат ,зависно од опциите. За
правилна вредност на притисокот
на гумите, следете ја постапката
опишана подолу:
1. Идентификувајте ја иденти-
фикациската шифра на
моторот .Податоци за
моторот 0230ii.
2. Идентификувајте ја гумата .
Табелите за притисоци на гумите
ги покажуваат сите можни комби-
нации на гуми Притисок на
гумите 0232
ii.
За гумите одобрени за вашето
возило, видете го Сертификатот
за сообразност на ЕК доставен со
вашето возило или другите
национални документи за регис-
трација.
Возачот е одговорен за правилно
прилагодување на притисоците во
гумите.
