Conducción y manejo129Atención
El rendimiento del sistema puede
verse reducido si los sensores
están cubiertos, por ejemplo, por
hielo o nieve.
El rendimiento del sistema de
asistencia al aparcamiento puede
verse reducido por una carga
pesada.
Son aplicables condiciones espe‐
ciales si hay vehículos más altos
en las proximidades (por ejemplo, vehículos todoterreno, monovolú‐
menes, furgonetas). No se puede
garantizar la identificación de
objetos ni la indicación correcta de
la distancia en la parte superior de
estos vehículos.
Los objetos con una sección de
reflexión muy pequeña, como
objetos estrechos, o los materia‐
les blandos pueden no ser detec‐
tados por el sistema.
Los sistema de asistente de apar‐
camiento no detectan objetos
fuera del rango de detección.
Aviso de cambio de carril
El sistema de aviso de cambio de
carril observa las marcas del carril por
el que circula el vehículo mediante
una cámara frontal. El sistema
detecta los cambios de carril y avisa
al conductor en caso de un cambio
involuntario de carril mediante seña‐
les acústicas y visuales.
Los criterios para detectar un cambio involuntario de carril son:
● No se han accionado los intermi‐
tentes.
● No se ha accionado el pedal del freno.
● No hay un accionamiento activo del acelerador.
● No hay un accionamiento del volante.
Si el conductor realiza estas accio‐
nes, no se emitirá el aviso.Activación
El sistema de aviso de cambio de
carril se activa pulsando ). El LED
encendido en el botón indica que el
sistema está conectado. Cuando el
testigo de control ) en el cuadro de
instrumentos se enciende en verde,
el sistema está listo para funcionar.
El sistema sólo funciona a velocida‐
des superiores a 56 km/h y si hay
marcas de carril.
Cuando el sistema detecta un cambio
involuntario de carril, el testigo de
control ) cambia a amarillo y parpa‐
dea. Simultáneamente se activa un
aviso acústico.

130Conducción y manejo
Desactivación
Desactive el sistema pulsando ); se
apagará el LED del botón.
A velocidades inferiores a 56 km/h, el sistema no funciona.
Avería El sistema de aviso de cambio de
carril puede funcionar incorrecta‐
mente si:
● El parabrisas está sucio.
● Hay condiciones ambientales adversas, como fuerte lluvia,
nieve, radiación solar directa o sombras.
El sistema no puede funcionar si no
se detectan marcas de carril.
Combustible
Combustible para motoresde gasolina
Utilice sólo combustible sin plomo
que cumpla la norma europea
EN 228 o equivalente.
El motor puede funcionar con
combustible que contenga hasta un
10 % de etanol (por ejemplo, E10).
Utilice combustible con el octanaje
recomendado. Un octanaje inferior
puede reducir la potencia y el par del
motor y aumentar ligeramente el
consumo de combustible.
Atención
No utilice combustibles ni aditivos
para el combustible que conten‐
gan compuestos metálicos, como
los aditivos a base de manganeso. Esto puede ocasionar daños en el
motor.Atención
El uso de combustible que no
cumpla la norma EN 228 o equi‐
valente puede provocar la acumu‐
lación de depósitos o daños en el
motor.
Atención
El uso de combustible con un
octanaje inferior al mínimo posible
podría ocasionar una combustión
incontrolada y daños al motor.
Los requisitos específicos del motor
independientemente del octanaje se ofrecen en la visión general de datos
del motor 3 185. Una etiqueta espe‐
cífica del país en la tapa del depósito de combustible puede dejar sin
efecto el requisito.

Conducción y manejo131Aditivo para el combustibleEl combustible debe contener aditi‐
vos detergentes que ayuden a preve‐ nir la formación de depósitos en el
motor y el sistema de combustible. Limpiar los inyectores de combustible
y las válvulas de admisión permitirá
que el sistema de control de emisio‐
nes funcione correctamente. En
determinados países, el combustible
no contiene suficientes cantidades de
aditivo para mantener limpios los
inyectores de combustible y las válvu‐ las de admisión. En estos países, senecesita un aditivo para el combusti‐
ble para que algunos motores
compensen esta falta de detergencia. Utilizar solo aditivo para el combusti‐
ble homologado para el vehículo.
Es necesario añadir aditivo para el
combustible al depósito de combusti‐
ble lleno al menos cada 15.000 km o
transcurrido un año, lo que suceda
primero. Para más información,
póngase en contacto con su taller.Combustibles prohibidos
Los combustibles que contienen
oxigenados como éteres y etanol, así
como combustible reformulado,
están disponibles en algunas ciuda‐
des. Si estos combustibles cumplen
la especificación descrita anterior‐
mente, su uso es aceptable. No
obstante, el E85 (85 % de etanol) y
otros combustibles que contienen
más del 15 % de etanol deben utili‐
zarse solo en vehículos FlexFuel.Atención
No utilice combustible que
contenga metanol. Puede corroer
las piezas metálicas del sistema
de combustible y también dañar
las piezas de plástico y caucho.
Este daño no estaría cubierto por
la garantía del vehículo.
Algunos combustibles, principal‐ mente los combustibles de competi‐
ción de octanaje alto, pueden conte‐ ner un aditivo de mejora denominado tricarbonilo metilciclopentadienilo de
manganeso (MMT). No utilice
combustibles o aditivos para el
combustible con MMT puesto que
pueden reducir la vida útil de la bujía y afectar al rendimiento del sistema
de control de emisiones. El testigo de
averías Z puede iluminarse 3 73. Si
esto sucede, recurra a la ayuda de un taller.
Repostaje

132Conducción y manejo9Peligro
Antes de repostar, desconecte el
encendido y cualquier sistema de
calefacción externo con cámara
de combustión.
Al repostar, deben observarse las instrucciones y normas de seguri‐
dad de la estación de servicio.
9 Peligro
El combustible es inflamable y
explosivo. Prohibido fumar. Evite
la presencia de llamas descubier‐
tas o chispas.
Si percibe olor a combustible
dentro del vehículo, haga subsa‐
nar la causa inmediatamente en
un taller.
Una etiqueta con símbolos en la tapa de llenado de combustible indica los
tipos de combustible permitidos. En
Europa, las bocas de los surtidores
de las estaciones de servicio están
marcadas con estos símbolos.
Realice el repostaje únicamente con
el tipo de combustible permitido.Atención
En caso de repostar combustible
incorrecto, no conecte el encen‐
dido.
1. Pare el motor.
2. Tire de la palanca de desbloqueo de la tapa del depósito de
combustible que está situada en
el piso, en la parte delantera
izquierda del asiento del conduc‐
tor.
La tapa del depósito de combus‐
tible está situada en el lado
trasero derecho del vehículo.
3. Gire lentamente el tapón de la boca de llenado de combustible
en sentido antihorario. Si oye un
silbido, espere a que deje de
sonar antes de desenroscar
completamente el tapón.
4. Quite el tapón. El tapón está enganchado al vehículo.
5. Coloque la boquilla en posición recta en la boca de llenado y
presione ligeramente para inser‐ tarla.

Conducción y manejo133Para el repostaje, conecte la
boquilla del surtidor.
Tras la interrupción automática,
se puede rellenar el depósito con la pistola del surtidor hasta un
máximo de dos dosis de combus‐ tible.Atención
Limpie inmediatamente elcombustible que haya podido
rebosar.
6. Para cerrar, gire el tapón del depósito en sentido horario hastaque haga clic.
7. Empuje la tapa del depósito de combustible hasta que enclave.
Nota
Cuando hace frío, si no se abre la
tapa del depósito de combustible,
golpéela ligeramente. Luego intente abrirla de nuevo.
Tapón del depósito
Utilice sólo tapones del depósito
originales.

134Cuidado del vehículoCuidado del
vehículoInformación general ...................135
Accesorios y modificaciones del vehículo .................................. 135
Inmovilización del vehículo ......135
Recogida de vehículos usados 136
Comprobaciones del vehículo ...136
Realización de trabajos ...........136
Capó ........................................ 136
Aceite del motor ......................137
Refrigerante del motor .............138
Líquido de lavado ....................139
Frenos ..................................... 139
Líquido de frenos .....................139
Batería del vehículo .................140
Sustitución de las escobillas ...141
Sustitución de bombillas ............142
Faros halógenos ......................142
Faros antiniebla .......................144
Intermitentes delanteros ..........145
Luces traseras ......................... 145
Intermitentes laterales .............147
Tercera luz de freno ................147
Luz de la matrícula ..................148Luces interiores .......................148
Iluminación del tablero de instrumentos ........................... 148
Sistema eléctrico .......................149
Fusibles ................................... 149
Caja de fusibles del compartimento del motor ........ 150
Caja de fusibles del tablero de instrumentos ........................... 152
Herramientas del vehículo .........154
Herramientas ........................... 154
Llantas y neumáticos .................155
Neumáticos de invierno ...........155
Designaciones de los neumáticos ............................. 155
Presión de los neumáticos ......155
Sistema de control de presión de los neumáticos .......................157
Profundidad del dibujo .............160
Cambio del tamaño de neumáticos y llantas ...............161
Tapacubos ............................... 161
Cadenas para nieve ................161
Juego de reparación de neumáticos ............................. 162
Cambio de ruedas ...................166
Rueda de repuesto ..................167
Arranque con cables ..................171Remolcado ................................. 172
Remolcado del vehículo ..........172
Cuidado del aspecto ..................173
Cuidado exterior ......................173
Cuidado interior .......................175

Cuidado del vehículo135Información general
Accesorios y
modificaciones del vehículo
Le recomendamos el uso de repues‐ tos y accesorios originales y piezas
homologadas por el fabricante espe‐
cíficamente para su tipo de vehículo.
No podemos evaluar ni garantizar la
fiabilidad de otros productos, aunque
cuenten con una autorización oficial o de otra índole.
Cualquier modificación, conversión u
otros cambios efectuados a las espe‐
cificaciones del vehículo estándar
(incluidas, entre otras, modificacio‐
nes de software, modificaciones de
unidades de control electrónico)
puede invalidar la garantía ofrecida
por Opel. Además, dichos cambios
pueden afectar a los sistemas de
ayuda a la conducción, el consumo
de combustible, emisiones de CO 2 y
otras emisiones del vehículo.
También pueden invalidar el permiso
de funcionamiento del vehículo.Atención
Los faldones guardabarros
podrían sufrir daños si se trans‐ porta el vehículo en un tren o en
un vehículo de rescate.
Inmovilización del vehículo
Inmovilización durante un periodode tiempo prolongado
Si el vehículo va a estar inmovilizado
durante varios meses:
● Lavar y encerar el vehículo.
● Comprobar la cera protectora en el compartimento del motor y los
bajos.
● Limpiar y conservar las juntas de
goma.
● Rellene el depósito de combusti‐
ble completamente.
● Cambiar el aceite del motor.
● Vaciar el depósito del líquido de lavado.
● Comprobar la protección anti‐ congelante y anticorrosiva del
refrigerante.
● Ajustar la presión de los neumá‐ ticos al valor especificado para
plena carga.
● Aparcar el vehículo en un lugar seco y bien ventilado. Engranar
la primera o la marcha atrás.
Calzar el vehículo para evitar que
ruede.
● No accionar el freno de estacio‐ namiento.
● Abrir el capó, cerrar todas las puertas y bloquear el vehículo.
● Desemborne el polo negativo de la batería del vehículo. Tenga encuenta los sistemas que no
funcionarán, como el sistema de
alarma antirrobo.
Puesta en servicio de nuevo
Para volver a poner en servicio el
vehículo:
● Embornar el polo negativo de la batería del vehículo. Activar el
control electrónico de los eleva‐ lunas eléctricos.
● Comprobar la presión de los neumáticos.

136Cuidado del vehículo● Rellenar el depósito del líquidode lavado.
● Comprobar el nivel de aceite del motor.
● Comprobar el nivel del refrige‐ rante.
● Montar la placa de matrícula si fuera necesario.
Recogida de vehículos usados
Dispone de información sobre
centros de recogida de vehículos
usados y sobre el reciclaje de estos
vehículos en nuestra web. El
desguace debe encargarse a una
empresa de reciclaje autorizada.
Los vehículos de gas deben reci‐
clarse en un centro de servicio auto‐
rizado para vehículos de gas.Comprobaciones del
vehículo
Realización de trabajos9 Advertencia
Las comprobaciones en el
compartimiento del motor deben
efectuarse con el encendido
desconectado.
El ventilador de refrigeración
puede funcionar aunque el encen‐ dido esté desconectado.
9 Peligro
El sistema de encendido utiliza
una tensión muy alta. No toque
sus componentes.
Capó
Apertura
Tire de la palanca de desbloqueo y
devuélvala a su posición original.

Cuidado del vehículo137
Mueva el cierre de seguridad hacia
los lados, hacia el lateral izquierdo del
vehículo y abra el capó.
9 Advertencia
Cuando el motor esté caliente,
toque la varilla de soporte del capó por la parte acolchada solamente.
Levante el capó, extraiga la varilla de
soporte del capó y fíjela correcta‐
mente.
Si se abre el capó durante una parada automática (Autostop), el motor
volverá a arrancarse automática‐
mente por motivos de seguridad.
Cierre Antes de cerrar el capó, asegúrese
de que todas las tapas están correc‐
tamente cerradas y, a continuación,
presione la varilla en el soporte.
Baje el capó y déjelo bajar en la
lengüeta desde una altura baja
(20-25 cm). Compruebe que el capó quede enclavado.
Atención
No presione el capó en el trinquete para evitar abolladuras.
Aceite del motor
Compruebe manualmente el nivel de
aceite del motor con regularidad para prevenir daños en el motor.
Asegúrese de que se usa el aceite de la especificación correcta.
Líquidos y lubricantes recomendados
3 178.
El consumo de aceite máximo del
motor es de 0,6 l por 1.000 km.
La comprobación se realiza con el vehículo en una superficie nivelada.
El motor debe estar a temperatura de
funcionamiento y llevar parado al
menos 5 minutos.

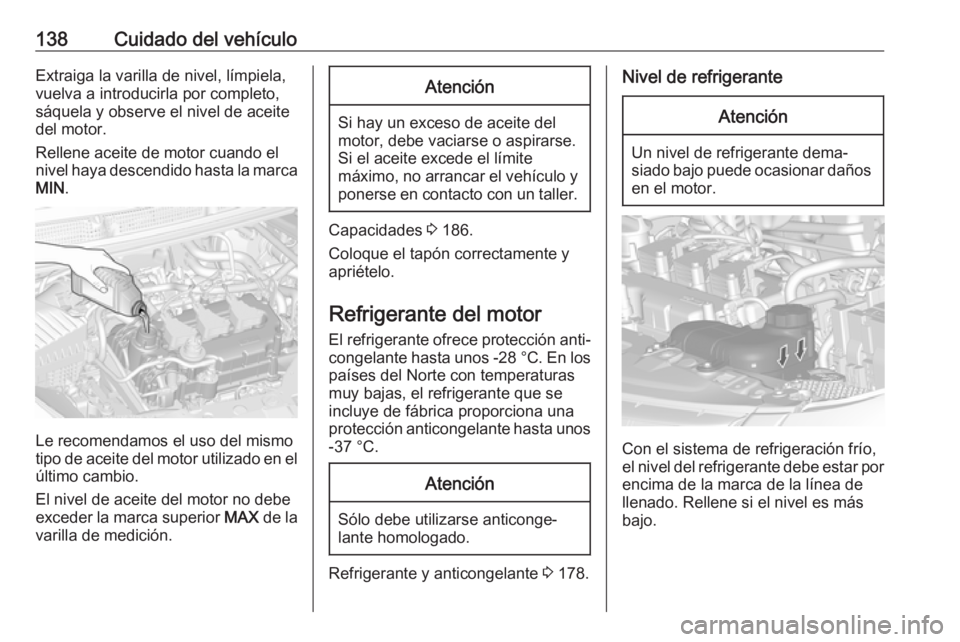

138Cuidado del vehículoExtraiga la varilla de nivel, límpiela,vuelva a introducirla por completo,
sáquela y observe el nivel de aceite
del motor.
Rellene aceite de motor cuando el
nivel haya descendido hasta la marca
MIN .
Le recomendamos el uso del mismo
tipo de aceite del motor utilizado en el
último cambio.
El nivel de aceite del motor no debe
exceder la marca superior MAX de la
varilla de medición.
Atención
Si hay un exceso de aceite del
motor, debe vaciarse o aspirarse.
Si el aceite excede el límite
máximo, no arrancar el vehículo y ponerse en contacto con un taller.
Capacidades 3 186.
Coloque el tapón correctamente y
apriételo.
Refrigerante del motor
El refrigerante ofrece protección anti‐ congelante hasta unos -28 °C. En los
países del Norte con temperaturas
muy bajas, el refrigerante que se
incluye de fábrica proporciona una
protección anticongelante hasta unos -37 °C.
Atención
Sólo debe utilizarse anticonge‐
lante homologado.
Refrigerante y anticongelante 3 178.
Nivel de refrigeranteAtención
Un nivel de refrigerante dema‐
siado bajo puede ocasionar daños en el motor.
Con el sistema de refrigeración frío,
el nivel del refrigerante debe estar por
encima de la marca de la línea de
llenado. Rellene si el nivel es más
bajo.
