Page 161 of 207

Cuidado del vehículo159El uso de juegos de reparación de
neumáticos disponibles en comercios
puede menoscabar el funciona‐
miento del sistema. Se recomienda el uso de juegos homologados por el
fabricante.
El uso de dispositivos electrónicos o
la proximidad a instalaciones que
utilizan frecuencias de onda similares podría afectar al funcionamiento del
sistema de control de presión de los
neumáticos.
Cada vez que se sustituyan neumáti‐ cos, hay que desmontar y revisar los
sensores del sistema de control de
presión de los neumáticos. En el caso
del sensor atornillado, sustituya el
núcleo de la válvula y el anillo de
sellado. En el caso del sensor con
pinzas; sustituya el vástago de
válvula completo.
Estado de carga del vehículo
Ajuste la presión de los neumáticos a
las condiciones de carga conforme a
la etiqueta de información sobre
neumáticos o el cuadro de presiones
de los neumáticos 3 188 y selec‐
cione el ajuste correspondiente en elmenú Carga neumáticos del centro
de información del conductor, Menú
de información del vehículo 3 78.
Este ajuste es la referencia para las
advertencias de presión de los
neumáticos.
El menú Carga neumáticos aparece
únicamente si el vehículo está dete‐
nido y el freno de estacionamiento
está aplicado.
Seleccione:
● Lo para presión de confort hasta
3 personas.
● Eco para presión Eco hasta
3 personas.
● Hi para carga completa.
Proceso de ajuste del sensor de
presión de los neumáticos
Cada sensor de presión de los
neumáticos tiene un código de iden‐
tificación único. El código de identifi‐
cación se debe corresponder con la
posición de la nueva rueda / neumá‐
tico después de girar los neumáticos
o intercambiar el juego completo de
rueda o se han sustituido más senso‐ res de presión de los neumáticos.
Asimismo, el proceso de empareja‐
miento de los sensores de presión de
los neumáticos debería realizarse
después de sustituir el neumático de repuesto por un neumático de carre‐
tera con el sensor de presión de los
neumáticos.
El testigo de avería w y el mensaje o
código de advertencia deberían
apagarse en el próximo ciclo de
encendido. Los sensores se empare‐
jan con las posiciones del neumático/
llanta, utilizando una herramienta de
aprendizaje, en el siguiente orden:
rueda delantera del lado izquierdo,
rueda delantera del lado derecho,
rueda trasera del lado derecho y
rueda trasera del lado izquierdo. El
Page 162 of 207

160Cuidado del vehículointermitente de la posición activa
actualmente se ilumina hasta que se
empareje el sensor.
Consulte con un taller para su revi‐
sión. Hay un plazo de 2 minutos para
emparejar la primera posición de
rueda y de 5 minutos en total para las cuatro posiciones. Si tarda más, el
proceso de emparejamiento se
cancela y hay que volver a empezar.
El proceso de ajuste del sensor de
presión de los neumáticos es:
1. Ponga el freno de estaciona‐ miento.
2. Conecte el encendido. 3. Seleccione punto muerto.
4. Usar MENU en la palanca para
seleccionar el Menú de
información del vehículo en el
centro de información del conduc‐ tor.
5. Gire la rueda de ajuste para ir al menú de presión de los neumáti‐
cos.6. Pulse SET/CLR para empezar el
proceso de emparejamiento de
los sensores. Debería visuali‐
zarse un mensaje solicitando la
aceptación del proceso.
7. Pulse de nuevo SET/CLR para
confirmar la selección. La bocina
suena dos veces para indicar que el receptor está en modo de
aprendizaje.
8. Empiece por la rueda delantera del lado izquierdo.
9. Coloque la herramienta de apren‐
dizaje sobre el flanco del neumá‐
tico, cerca del vástago de la
válvula. Luego pulse el botón para
activar el sensor de presión de los neumáticos. Un toque de la
bocina confirma que el código de
identificación del sensor ha sido
emparejado con esta posición de
la rueda.
10. Continúe con la rueda delantera derecha y repita el procedimiento
del paso 9.
11. Continúe con la rueda trasera derecha y repita el procedimiento
del paso 9.12. Continúe con la rueda trasera izquierda y repita el procedi‐
miento del paso 9. La bocina suena dos veces para indicar que el código de identificación del
sensor ha sido emparejado con la
rueda trasera izquierda y que el
proceso de emparejamiento de
los sensores de presión de los
neumáticos no está activo.
13. Desconecte el encendido.
14. Ajuste los cuatro neumáticos a la presión de aire recomendada en
la etiqueta de información de los
neumáticos.
15. Asegúrese de que el estado de carga del neumático se ajuste
conforme a la presión seleccio‐
nada 3 78.
Profundidad del dibujo
Compruebe regularmente la profun‐
didad del dibujo.
Por motivos de seguridad, los
neumáticos deben sustituirse al
alcanzar el dibujo una profundidad de 2-3 mm (neumáticos de invierno: a
los 4 mm).
Page 163 of 207

Cuidado del vehículo161Por motivos de seguridad, se reco‐
mienda que la profundidad del dibujo
de los neumáticos de un eje no varíe en más de 2 mm.
La profundidad mínima autorizada
legalmente (1,6 mm) se ha alcanzado
cuando el dibujo muestra un indica‐
dor de desgaste (TWI = Tread Wear
Indicator). Su posición se indica
mediante marcas en el flanco del
neumático.
Los neumáticos envejecen, aunque
no se usen. Le recomendamos susti‐ tuir los neumáticos cada 6 años.
Cambio del tamaño de
neumáticos y llantas
Si se utilizan neumáticos con un
tamaño diferente a los montados de
fábrica, puede ser necesario repro‐
gramar la presión nominal de los
neumáticos y realizar otras modifica‐
ciones en el vehículo.
Al cambiar a neumáticos de otro
tamaño, haga sustituir la pegatina
con la presión de los neumáticos
3 157.9 Advertencia
El uso de cubiertas o neumáticos
inapropiados puede dar lugar a
accidentes y a la anulación del
permiso de circulación de su
vehículo.
Tapacubos
Se deben utilizar tapacubos y neumá‐
ticos homologados por el fabricante
para el vehículo correspondiente, que cumplen todos los requisitos de la
combinación de llanta y neumático.
Si no se utilizan tapacubos y neumá‐
ticos homologados por el fabricante,
los neumáticos no deben disponer de nervadura de protección radial.
Los tapacubos no deben menoscabar
la refrigeración de los frenos.9 Advertencia
El uso de neumáticos o tapacubos
inadecuados puede dar lugar a la
pérdida repentina de presión y,
por tanto, ocasionar un accidente.
Cadenas para nieve
Page 164 of 207

162Cuidado del vehículoSólo se pueden utilizar cadenas enlas ruedas delanteras.
Utilice siempre cadenas de eslabo‐
nes finos, que no sobresalgan más de 10 mm del dibujo del neumático y de
los lados interiores (incluido el cierre
de la cadena).9 Advertencia
Los daños pueden ocasionar un
reventón del neumático.
Solo se pueden montar cadenas en
neumáticos del tamaño 165/65 R14.
No se pueden montar cadenas en
neumáticos de tamaño 185/55 R15 y 195/45 R16.
No se pueden utilizar cadenas en la
rueda de emergencia.
Juego de reparación deneumáticos
El juego de reparación de neumáticos permite subsanar daños menores en
el dibujo del neumático.
No retire los cuerpos extraños de los
neumáticos.
Los daños que superen los 4 mm o
que estén en el flanco del neumático, no pueden ser subsanados con el
juego de reparación de neumáticos.9 Advertencia
No conduzca a más de 80 km/h.
No lo use durante un periodo
prolongado.
El manejo del volante y la manio‐
brabilidad pueden verse afecta‐
das.
En caso de sufrir un pinchazo:
Accione el freno de estacionamiento
y engrane la primera o la marcha
atrás.
El juego de reparación de neumáticos está en la caja de herramientas,
debajo de la cubierta del piso en el
compartimento de carga.
1. Abra la cubierta del piso.
Page 165 of 207

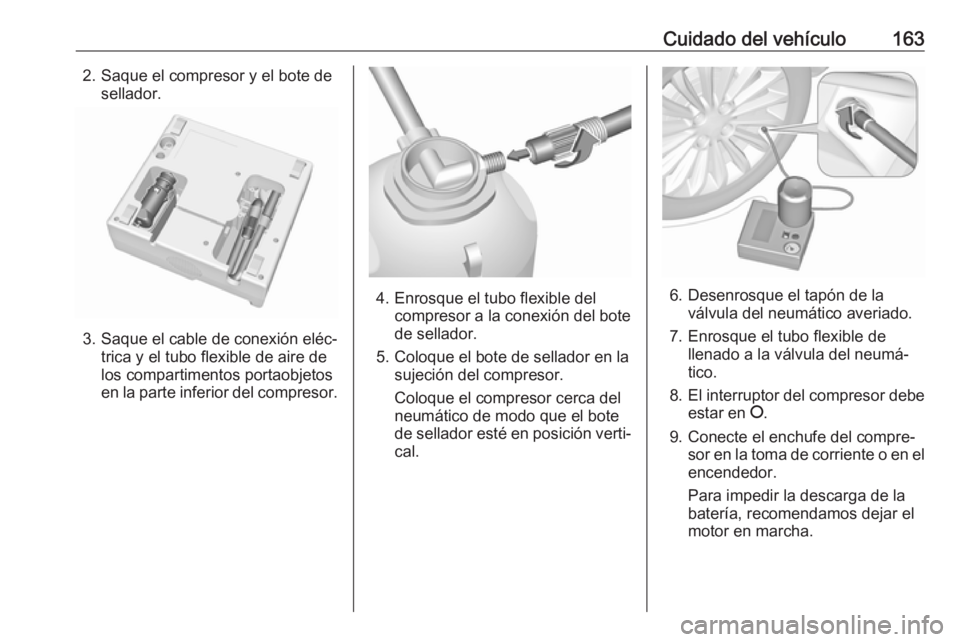

Cuidado del vehículo1632. Saque el compresor y el bote desellador.
3. Saque el cable de conexión eléc‐ trica y el tubo flexible de aire de
los compartimentos portaobjetos
en la parte inferior del compresor.
4. Enrosque el tubo flexible del compresor a la conexión del bote
de sellador.
5. Coloque el bote de sellador en la sujeción del compresor.
Coloque el compresor cerca del
neumático de modo que el bote
de sellador esté en posición verti‐ cal.6. Desenrosque el tapón de la válvula del neumático averiado.
7. Enrosque el tubo flexible de llenado a la válvula del neumá‐
tico.
8. El interruptor del compresor debe
estar en J.
9. Conecte el enchufe del compre‐ sor en la toma de corriente o en el
encendedor.
Para impedir la descarga de la
batería, recomendamos dejar el
motor en marcha.
Page 166 of 207

164Cuidado del vehículo

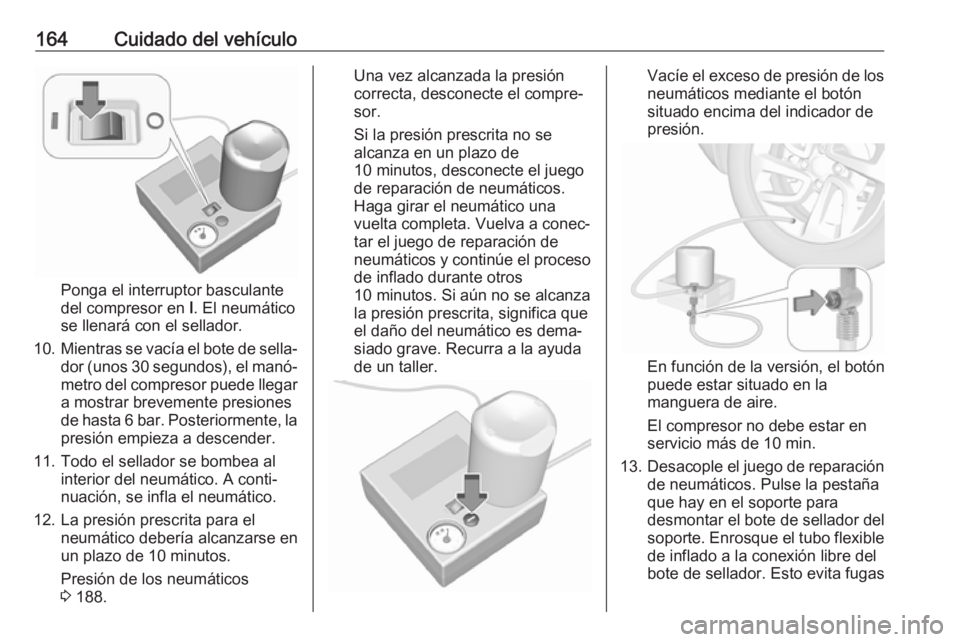

Ponga el interruptor basculante
del compresor en I. El neumático
se llenará con el sellador.
10. Mientras se vacía el bote de sella‐
dor (unos 30 segundos), el manó‐ metro del compresor puede llegar
a mostrar brevemente presiones
de hasta 6 bar. Posteriormente, la presión empieza a descender.
11. Todo el sellador se bombea al interior del neumático. A conti‐
nuación, se infla el neumático.
12. La presión prescrita para el neumático debería alcanzarse en
un plazo de 10 minutos.
Presión de los neumáticos
3 188.
Una vez alcanzada la presión
correcta, desconecte el compre‐
sor.
Si la presión prescrita no se
alcanza en un plazo de
10 minutos, desconecte el juego
de reparación de neumáticos.
Haga girar el neumático una
vuelta completa. Vuelva a conec‐
tar el juego de reparación de
neumáticos y continúe el proceso
de inflado durante otros
10 minutos. Si aún no se alcanza
la presión prescrita, significa que
el daño del neumático es dema‐
siado grave. Recurra a la ayuda
de un taller.Vacíe el exceso de presión de los
neumáticos mediante el botón
situado encima del indicador de
presión.
En función de la versión, el botón
puede estar situado en la
manguera de aire.
El compresor no debe estar en
servicio más de 10 min.
13. Desacople el juego de reparación
de neumáticos. Pulse la pestaña
que hay en el soporte para
desmontar el bote de sellador del
soporte. Enrosque el tubo flexible
de inflado a la conexión libre del
bote de sellador. Esto evita fugas
Page 167 of 207

Cuidado del vehículo165de sellador. Guarde el juego de
reparación de neumáticos en el
compartimento de carga.
14. Elimine el exceso de sellador con
un paño.
15. La pegatina que se adjunta con el
bote de sellador, que indica la
velocidad máxima autorizada,
debe colocarse en el campo visual del conductor.
16. Continúe la marcha inmediata‐ mente para que el sellador se
distribuya uniformemente en el
neumático. Después de conducir
unos 10 km (no más de
10 minutos), deténgase y
compruebe la presión del neumá‐
tico. Para ello, conecte directa‐
mente el tubo flexible de aire a la
válvula del neumático y al
compresor.
Si la presión del neumático es
superior a 1,3 bar, ajústela al valor prescrito. Repita el procedimientohasta que no haya más pérdida
de presión.
Si la presión del neumático es
inferior a 1,3 bar, no se puede
circular con el vehículo. Recurra a
la ayuda de un taller.
17. Guarde el juego de reparación de
neumáticos en el compartimento de carga.
Vuelva a colocar la cubierta del
piso.
Cubierta del portaobjetos del piso trasero 3 56.
Nota
Las características de marcha del
neumático reparado se ven afecta‐
das negativamente, por lo que es recomendable sustituir dicho
neumático.
Si el compresor produce ruidos
anómalos o se calienta, déjelo
desconectado durante al menos 30 minutos.
La válvula de seguridad integrada
se abre a una presión de 7 bar.
Tenga en cuenta la fecha de cadu‐
cidad del juego. Después de dicha
fecha, no puede garantizarse su
capacidad de sellado. Compruebe la fecha de caducidad indicada en el
bote de sellador.
Sustituya el bote de sellador una vez usado. Deseche el bote conforme alas disposiciones legales vigentes.
El compresor y el sellador pueden
utilizarse a una temperatura de
hasta -30 °C aproximadamente.
Los adaptadores posiblemente
suministrados se pueden utilizar
para bombear otros componentes,
por ejemplo, balones de fútbol,
Page 168 of 207

166Cuidado del vehículocolchones neumáticos, botes
neumáticos, etc. Pueden estar
ubicados en la parte inferior del
compresor. Para desmontarlos,
enrosque el tubo flexible de aire del
compresor y extraiga el adaptador.
Cambio de ruedas
Se deben efectuar los preparativos y
observar las indicaciones siguientes:
● Aparque el vehículo en una superficie nivelada, firme y no
deslizante. Las ruedas delante‐
ras deben estar en posición de marcha en línea recta.
● Accione el freno de estaciona‐ miento y engrane la primera o la
marcha atrás.
● Si el terreno donde está estacio‐ nado el vehículo es blando, debe
colocarse debajo del gato una
base estable, con un grosor
máximo de 1 cm.
● Saque los objetos pesados del vehículo antes de levantarlo con
un gato.
● No debe haber personas ni animales dentro del vehículo
cuando se utilice el gato.● No se meta nunca debajo de un vehículo que esté alzado con un
gato.
● No arranque el vehículo mientras
esté levantado con el gato.
● Limpie las tuercas de rueda y las
roscas con un paño limpio antes
de montar la rueda.9 Advertencia
No engrase el tornillo de rueda, la
tuerca de rueda ni el cono de la
tuerca de rueda.

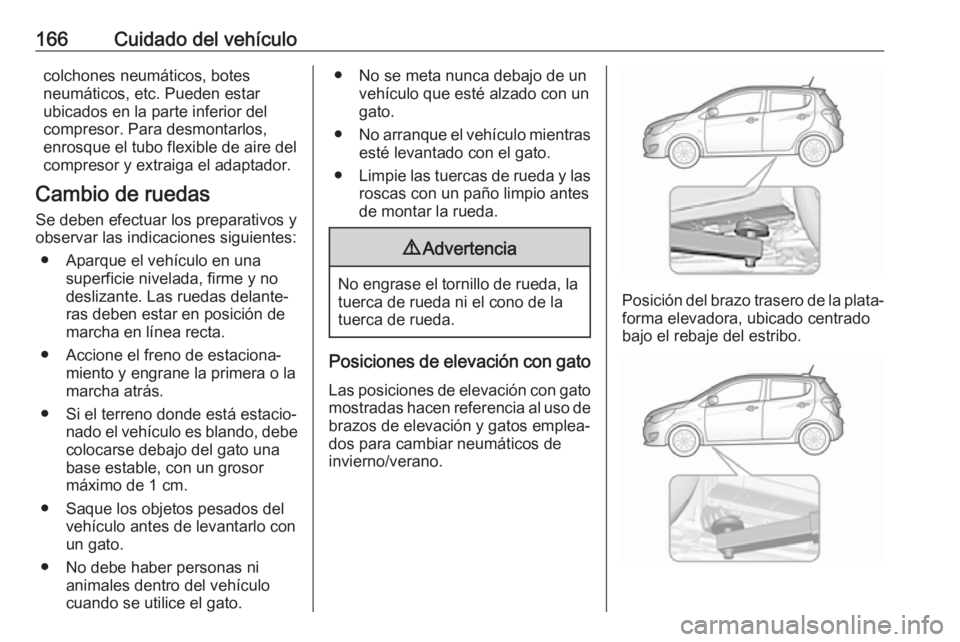

Posiciones de elevación con gato
Las posiciones de elevación con gato mostradas hacen referencia al uso de
brazos de elevación y gatos emplea‐
dos para cambiar neumáticos de
invierno/verano.
Posición del brazo trasero de la plata‐
forma elevadora, ubicado centrado
bajo el rebaje del estribo.
Page 169 of 207

Cuidado del vehículo167Posición del brazo trasero de la plata‐
forma de elevación en los bajos del
vehículo.

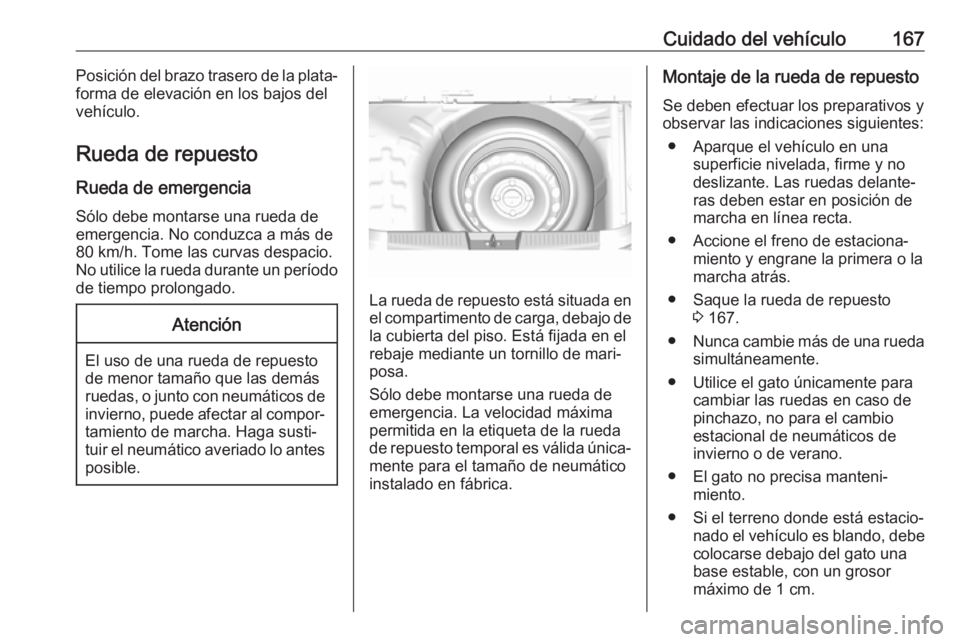

Rueda de repuesto
Rueda de emergencia Sólo debe montarse una rueda de
emergencia. No conduzca a más de
80 km/h. Tome las curvas despacio.
No utilice la rueda durante un período de tiempo prolongado.Atención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de invierno, puede afectar al compor‐tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.
La rueda de repuesto está situada enel compartimento de carga, debajo de
la cubierta del piso. Está fijada en el
rebaje mediante un tornillo de mari‐
posa.
Sólo debe montarse una rueda de emergencia. La velocidad máximapermitida en la etiqueta de la rueda
de repuesto temporal es válida única‐ mente para el tamaño de neumáticoinstalado en fábrica.
Montaje de la rueda de repuesto
Se deben efectuar los preparativos y observar las indicaciones siguientes:
● Aparque el vehículo en una superficie nivelada, firme y no
deslizante. Las ruedas delante‐
ras deben estar en posición de marcha en línea recta.
● Accione el freno de estaciona‐ miento y engrane la primera o la
marcha atrás.
● Saque la rueda de repuesto 3 167.
● Nunca cambie más de una rueda
simultáneamente.
● Utilice el gato únicamente para cambiar las ruedas en caso depinchazo, no para el cambio
estacional de neumáticos de
invierno o de verano.
● El gato no precisa manteni‐ miento.
● Si el terreno donde está estacio‐ nado el vehículo es blando, debe
colocarse debajo del gato una
base estable, con un grosor
máximo de 1 cm.
Page 170 of 207

168Cuidado del vehículo● Saque los objetos pesados delvehículo antes de levantarlo con
un gato.
● No debe haber personas ni animales dentro del vehículo
cuando se utilice el gato.
● No se meta nunca debajo de un vehículo que esté alzado con un
gato.
● No arranque el vehículo mientras
esté levantado con el gato.
● Limpie las tuercas de rueda y las
roscas con un paño limpio antes
de montar la rueda.9 Advertencia
No engrase el tornillo de rueda, la
tuerca de rueda ni el cono de la
tuerca de rueda.
1. Llantas de acero:
Desmonte el tapacubos.
Llantas de aleación con tapones
de los tornillos
Desenclave los tapones de los
tornillos de rueda con un destor‐
nillador y desmóntelos. Para
proteger la llanta, coloque un
paño suave entre el destornillador
y la llanta de aleación.
Llantas de aleación con tapón
central
Inserte el extractor en la ranura
abierta del tapón central y
extraiga el tapón de la rueda.
Herramientas del vehículo 3 154.
2. Inserte completamente la llave
para tornillos de rueda y afloje
cada tornillo media vuelta.
Las ruedas podrían estar protegi‐
das por tornillos de rueda anti‐
rrobo. Para aflojar estos tornillos
específicos, antes de colocar la
llave de rueda debe colocar
primero el adaptador para torni‐
llos de rueda de bloqueo en el
cabezal del tornillo. El adaptador
está guardado en la guantera.
3. Asegúrese de que el gato está bien colocado en el punto de
elevación correspondiente del
vehículo.
