OPEL MERIVA 2014.5 Používateľská príručka (in Slovak)

Starostlivosť o vozidlo179Výmena lišty stieračaLišty stieračov čelného okna
Odklopte rameno stierača od okna,
stlačte tlačidlo, uvoľnite lištu stierača
a odstráňte ju.
Lištu stierača namontujte mierne
natočenú voči ramenu stierača a zatlačte ju, až pokým nezapadne na
miesto.
Opatrne spustite rameno stierača.
Lišta stierača zadného okna
Nadvihnite rameno stierača. Uvoľnite
lištu stierača podľa obrázka a
demontujte ju.
Lištu stierača namontujte mierne natočenú voči ramenu stierača azatlačte ju, až pokým nezapadne na
miesto.
Opatrne spustite rameno stierača.
Výmena žiarovky
Vypnite zapaľovanie a vypnite
príslušný spínač alebo zatvorte
dvere.
Novú žiarovku držte len za päticu. Nedotýkajte sa skla žiarovky holými
rukami.
Pri výmene používejte len rovnaký
typ žiarovky.
Vymeňte žiarovky svetlometu od
motorového priestoru.
Halogénové svetlomety

180Starostlivosť o vozidlo
Svetlomety majú samostatné
systémy pre stretávacie 1 (vonkajšie
žiarovky) a diaľkové svetlá 2
(vnútorné žiarovky).
Stretávacie svetlá
1. Otáčajte vekom 1 doľava a
vyberte ho.
2. Stlačte objímku žiarovky nahor a vyberte ju z reflektora.
3. Odpojte žiarovku od držiakužiarovky a vymeňte žiarovku.
4. Vložte objímku žiarovky do reflektora.
5. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Diaľkové svetlá
1. Otáčajte vekom 2 doľava a
vyberte ho.
2. Odpojte prípojku zo žiarovky.

Starostlivosť o vozidlo181
3. Odpojte pružinovú sponu,odklopte ju smerom dozadu.
4. Vyberte žiarovku a vymeňte ju.
5. Ohnite pružinovú sponu smerom dopredu a zaistite ju.
6. Zapojte prípojku k žiarovke.
7. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Obrysové svetlo/svetlo pre
jazdu cez deň
1. Otočte držiakom žiarovky doľava a vyberte ho.
2. Odpojte žiarovku od držiakažiarovky a vymeňte ju.
3. Vložte objímku žiarovky do reflektora a otočte ňou doprava.
Obrysové svetlo/svetlo pre
jazdu cez deň s LED
Na inej verzii je obrysové svetlo a
svetlo pre jazdu cez deň vytvorené z
LED. V prípade poruchy nechajte
LED vymeniť v servise.

182Starostlivosť o vozidloAdaptívne predné
svetlomety
Svetlomety majú samostatné
systémy pre stretávacie a diaľkové
svetlá 1 (vonkajšie žiarovky) a svetlá
svietiace do zákrut 2 (vnútorné
žiarovky).
Stretávacie svetlá/diaľkové
svetlá
1. Otáčajte vekom 1 doľava a
vyberte ho.
2. Otočte držiakom žiarovky v smere
chodu hodinových ručičiek a
vyberte ho. Vytiahnite držiak
žiarovky z reflektora.
3. Odpojte držiak žiaroviek z konektora stlačením príchytnej
západky.
4. Vymeňte žiarovku a pripojte držiak žiarovky do konektora.
5. Vložte držiak žiarovky, nasaďte dva výčnelky do reflektoru a
otočte v protismere hodinových
ručiček, aby ste ho zaistili.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.

Starostlivosť o vozidlo183
Osvetlenie rohu
1. Otáčajte ochranným krytom 2
proti smeru hodinových ručičiek a vytiahnite ho.
2. Otočte držiakom žiarovky proti smeru hodinových ručičiek avyberte ho. Vytiahnite držiak
žiarovky z reflektora.
3. Odpojte držiak žiaroviek z konektora stlačením príchytnej
západky.
4. Vymeňte žiarovku a pripojte držiak žiarovky do konektora.
5. Vložte držiak žiarovky, nasaďte dva výčnelky do reflektoru a
otočte v smere hodinových
ručiček.
6. Nasaďte veko a otočte ho v smere
hodinových ručičiek.
Obrysové svetlo/svetlo pre
jazdu cez deň
Obrysové svetlo a svetlo pre jazdu
cez deň je vytvorené z LED. V
prípade poruchy nechajte LED
vymeniť v servise.
Svetlá do hmly
Žiarovky sú prístupné zo spodnej
strany vozidla.

184Starostlivosť o vozidlo
1. Otočte držiakom žiarovky doľavaa vyberte ho z reflektora.
2. Odpojte držiak žiaroviek zkonektora stlačením príchytnej
západky.
3. Vyberte a vymeňte držiak žiarovky so žiarovkou.
4. Pripojte konektor.
5. Vložte objímku žiarovky do reflektora.
6. Otočením držiaka žiarovky v smere hodinových ručičiek ho
zaistite.
Predné smerovky1. Otočte držiakom žiarovky doľava a vyberte ho.
2. Otáčajte žiarovkou doľava avyberte ju z objímky žiarovky.
3. Vymeňte žiarovku.
4. Vložte objímku žiarovky do reflektora a otočte ňou doprava.

Starostlivosť o vozidlo185Zadné svetlá
1. Uvoľnite a odstráňte kryt.
2. Znútra odskrutkujte dve plastovézaisťovacie matice rukou.
3. Opatrne vytiahnite zostavu svetlaz prídržných čapov a vyberte ju.
Dbajte, aby izolácia kábla zostala
na mieste.
4. Vytiahnite konektor z nosiča žiaroviek.
5. Odopnite štyri istiace úchytky avyberte držiak žiarovky.
6. Vyberte žiarovku a vymeňte ju.

186Starostlivosť o vozidlo
Koncové svetlo a brzdové
svetlo ( 1)
Zadné svetlo ( 2)
Svetlo ukazovateľa smeru ( 3)
Verzia so svetelnou diódou (LED):
Vymeniť sa dá len brzdové svetlo
( 1 ) a smerovka ( 2).
7. Pripojte nosič žiaroviek do zostavy koncových svetiel.
Pripojte konektor. Namontujte
zostavu svetiel na prídržné čapy a
utiahnite istiace matice. Zatvorte
a zaistite kryt.
8. Zapnite zapaľovanie, zapnite a skontrolujte všetky svetlá.
Koncové svetlá v ráme dverí batožinového priestoru
1. Otvorte dvere batožinového priestoru a pomocou skrutkovača
odmontujte kryt.
2. Odopnite istiacu úchytku a vyberte držiak žiarovky smeromnadol.

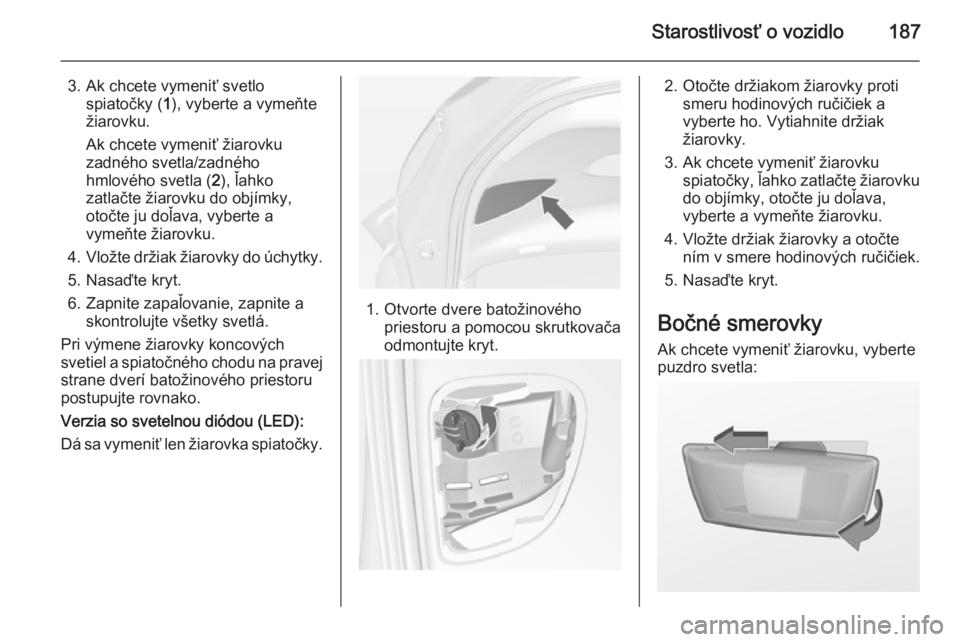

Starostlivosť o vozidlo187
3. Ak chcete vymeniť svetlospiatočky ( 1), vyberte a vymeňte
žiarovku.
Ak chcete vymeniť žiarovku
zadného svetla/zadného
hmlového svetla ( 2), ľahko
zatlačte žiarovku do objímky,
otočte ju doľava, vyberte a
vymeňte žiarovku.
4. Vložte držiak žiarovky do úchytky.
5. Nasaďte kryt.
6. Zapnite zapaľovanie, zapnite a skontrolujte všetky svetlá.
Pri výmene žiarovky koncových
svetiel a spiatočného chodu na pravej
strane dverí batožinového priestoru
postupujte rovnako.
Verzia so svetelnou diódou (LED):
Dá sa vymeniť len žiarovka spiatočky.
1. Otvorte dvere batožinového priestoru a pomocou skrutkovača
odmontujte kryt.
2. Otočte držiakom žiarovky proti smeru hodinových ručičiek avyberte ho. Vytiahnite držiak
žiarovky.
3. Ak chcete vymeniť žiarovku spiatočky, ľahko zatlačte žiarovku
do objímky, otočte ju doľava,
vyberte a vymeňte žiarovku.
4. Vložte držiak žiarovky a otočte ním v smere hodinových ručičiek.
5. Nasaďte kryt.
Bočné smerovky
Ak chcete vymeniť žiarovku, vyberte
puzdro svetla:

188Starostlivosť o vozidlo
1. Na ľavej strane vozidla posuňtesvetlo dopredu a vyberte ho z
predného krídla zadnou stranou.
Na pravej strane vozidla posuňte
svetlo dozadu a vyberte ho z
predného krídla prednou stranou.
2. Otočte držiak žiarovky proti smeru
hodinových ručičiek a vyberte ho
z puzdra.
3. Vytiahnite žiarovku z držiaka žiarovky a vymeňte ju.
4. Vložte držiak žiarovky a otočte ním v smere hodinových ručičiek.
5. Na ľavej strane: vložte prednú stranu do predného krídla,
posuňte ju dopredu a vložte zadnú stranu.
Na pravej strane: vložte zadnú
stranu do predného krídla,
posuňte ju dozadu a vložte
prednú stranu.
Osvetlenie evidenčného
čísla
1. Zasuňte skrutkovač do otvoru na kryte, zatlačte na stranu a uvoľnite
pružinu.
