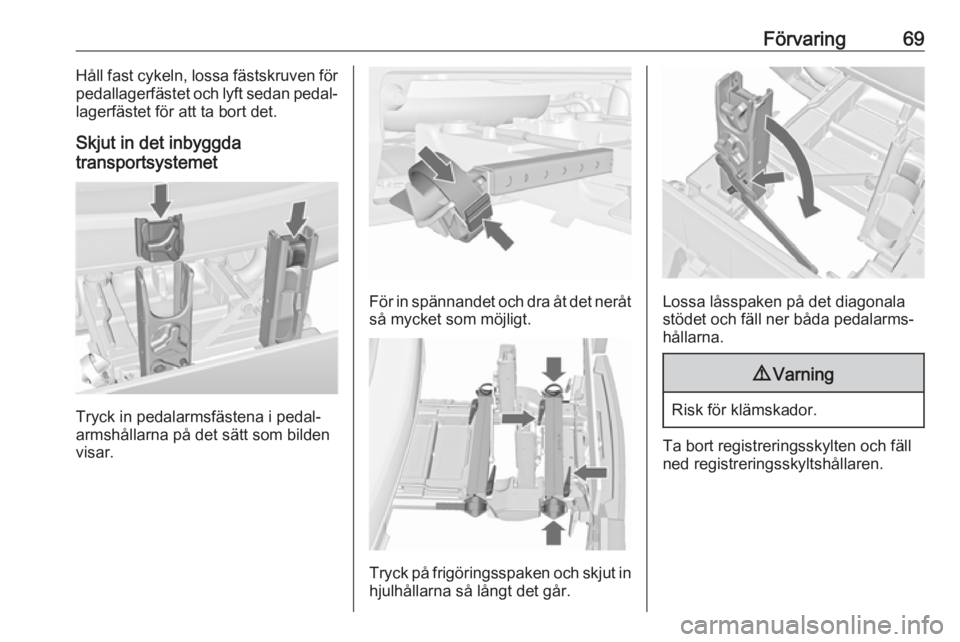

Förvaring69Håll fast cykeln, lossa fästskruven för
pedallagerfästet och lyft sedan pedal‐
lagerfästet för att ta bort det.
Skjut in det inbyggda
transportsystemet
Tryck in pedalarmsfästena i pedal‐
armshållarna på det sätt som bilden
visar.
För in spännandet och dra åt det neråt
så mycket som möjligt.
Tryck på frigöringsspaken och skjut in hjulhållarna så långt det går.
Lossa låsspaken på det diagonala
stödet och fäll ner båda pedalarms‐
hållarna.
9 Varning
Risk för klämskador.
Ta bort registreringsskylten och fäll
ned registreringsskyltshållaren.

70Förvaring
Vrid först det vänstra låsvredet (1)
och därefter det högra låsvredet ( 2)
tills de når sitt stoppläge.
Tryck spännspaken neråt och dra ut
båda lamphållarna ur fästena.
Fäll in lampstöden på baklyktornas
baksidor.
Placera först det främre ( 1) och sedan
det bakre ( 2) bakljuset i förvarings‐
groparna och tryck ner dem så långt
det går. Tryck in kablarna helt i alla
styrningar för att undvika skador.
Öppna bakluckan.
Tryck frigöringsspaken uppåt och håll
den så. Lyft systemet något och tryck in det i stötfångaren tills det låser fast.
Frigöringsspaken måste återgå till ut‐
gångsläget.
9 Varning
Om systemet inte kan gå i ingrepp
korrekt bör du uppsöka en verk‐stad.

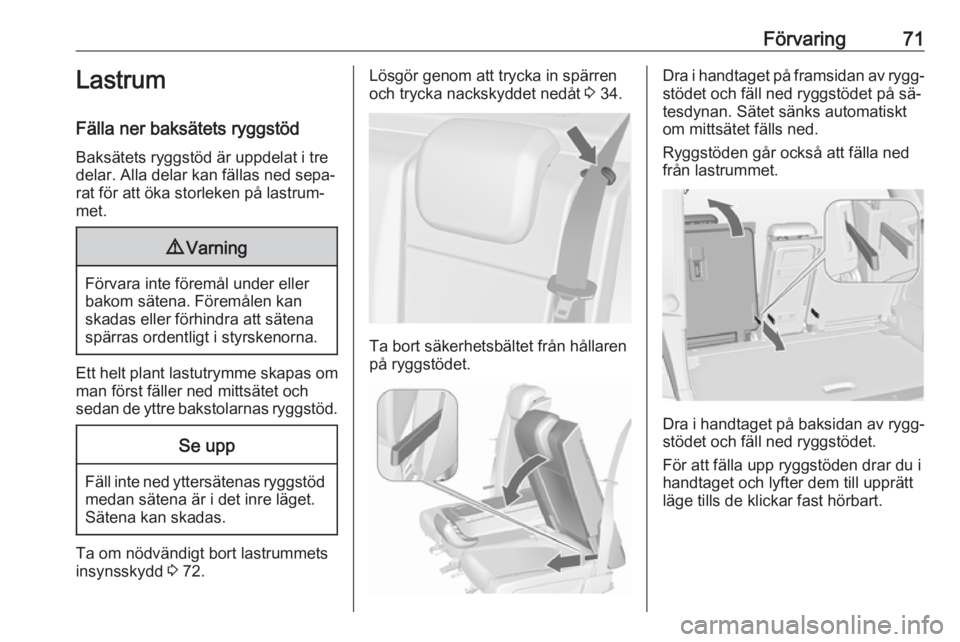

Förvaring71Lastrum
Fälla ner baksätets ryggstöd
Baksätets ryggstöd är uppdelat i tre
delar. Alla delar kan fällas ned sepa‐
rat för att öka storleken på lastrum‐
met.9 Varning
Förvara inte föremål under eller
bakom sätena. Föremålen kan
skadas eller förhindra att sätena spärras ordentligt i styrskenorna.
Ett helt plant lastutrymme skapas om man först fäller ned mittsätet och
sedan de yttre bakstolarnas ryggstöd.
Se upp
Fäll inte ned yttersätenas ryggstöd
medan sätena är i det inre läget.
Sätena kan skadas.
Ta om nödvändigt bort lastrummets
insynsskydd 3 72.
Lösgör genom att trycka in spärren
och trycka nackskyddet nedåt 3 34.
Ta bort säkerhetsbältet från hållaren
på ryggstödet.
Dra i handtaget på framsidan av rygg‐ stödet och fäll ned ryggstödet på sä‐
tesdynan. Sätet sänks automatiskt om mittsätet fälls ned.
Ryggstöden går också att fälla ned
från lastrummet.
Dra i handtaget på baksidan av rygg‐
stödet och fäll ned ryggstödet.
För att fälla upp ryggstöden drar du i
handtaget och lyfter dem till upprätt
läge tills de klickar fast hörbart.

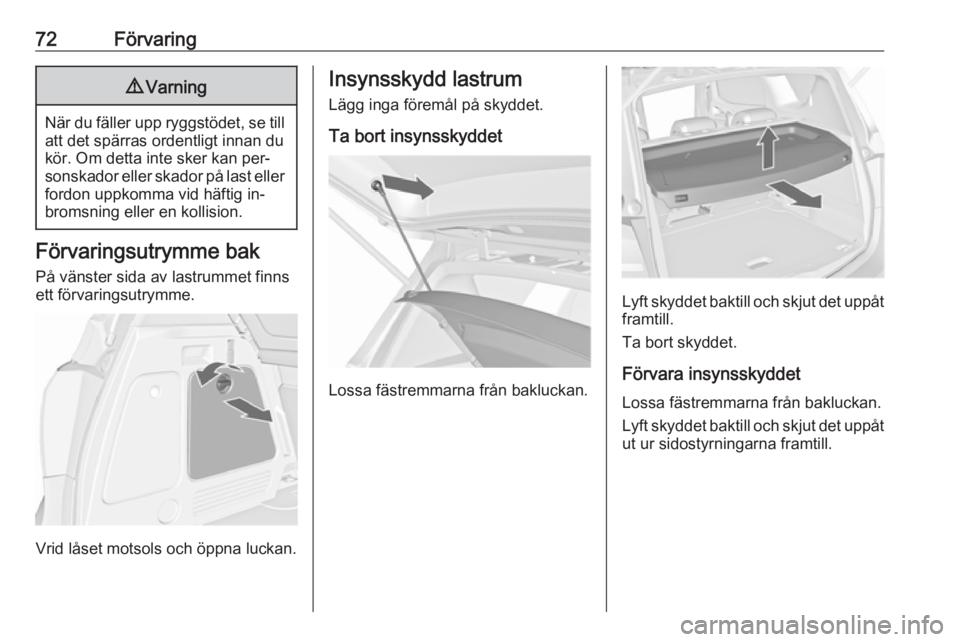

72Förvaring9Varning
När du fäller upp ryggstödet, se till
att det spärras ordentligt innan du
kör. Om detta inte sker kan per‐ sonskador eller skador på last eller
fordon uppkomma vid häftig in‐
bromsning eller en kollision.
Förvaringsutrymme bak
På vänster sida av lastrummet finns
ett förvaringsutrymme.
Vrid låset motsols och öppna luckan.
Insynsskydd lastrum
Lägg inga föremål på skyddet.
Ta bort insynsskyddet
Lossa fästremmarna från bakluckan.
Lyft skyddet baktill och skjut det uppåt framtill.
Ta bort skyddet.
Förvara insynsskyddet
Lossa fästremmarna från bakluckan. Lyft skyddet baktill och skjut det uppåt ut ur sidostyrningarna framtill.

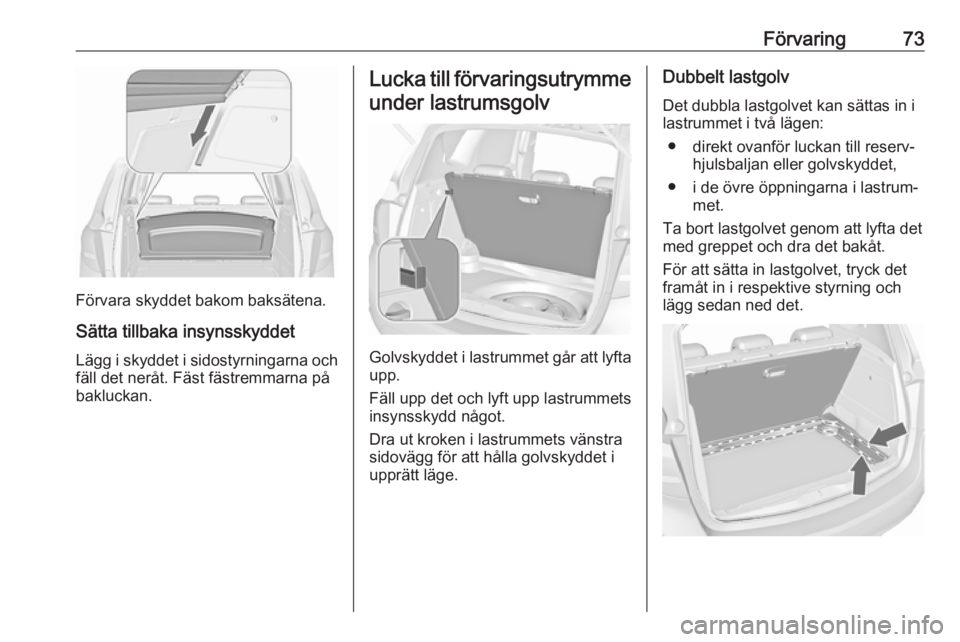

Förvaring73
Förvara skyddet bakom baksätena.Sätta tillbaka insynsskyddet
Lägg i skyddet i sidostyrningarna och
fäll det neråt. Fäst fästremmarna på
bakluckan.
Lucka till förvaringsutrymme
under lastrumsgolv
Golvskyddet i lastrummet går att lyfta
upp.
Fäll upp det och lyft upp lastrummets
insynsskydd något.
Dra ut kroken i lastrummets vänstra
sidovägg för att hålla golvskyddet i
upprätt läge.
Dubbelt lastgolv
Det dubbla lastgolvet kan sättas in i
lastrummet i två lägen:
● direkt ovanför luckan till reserv‐ hjulsbaljan eller golvskyddet,
● i de övre öppningarna i lastrum‐ met.
Ta bort lastgolvet genom att lyfta det
med greppet och dra det bakåt.
För att sätta in lastgolvet, tryck det
framåt in i respektive styrning och
lägg sedan ned det.

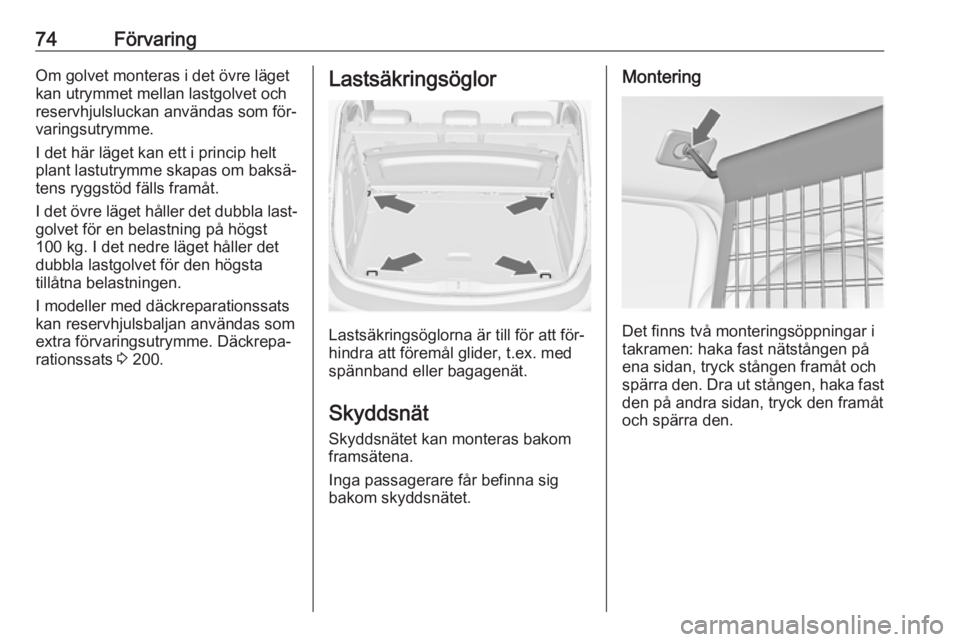

74FörvaringOm golvet monteras i det övre läget
kan utrymmet mellan lastgolvet och
reservhjulsluckan användas som för‐
varingsutrymme.
I det här läget kan ett i princip helt
plant lastutrymme skapas om baksä‐
tens ryggstöd fälls framåt.
I det övre läget håller det dubbla last‐
golvet för en belastning på högst
100 kg. I det nedre läget håller det dubbla lastgolvet för den högsta
tillåtna belastningen.
I modeller med däckreparationssats
kan reservhjulsbaljan användas som extra förvaringsutrymme. Däckrepa‐
rationssats 3 200.Lastsäkringsöglor
Lastsäkringsöglorna är till för att för‐
hindra att föremål glider, t.ex. med spännband eller bagagenät.
Skyddsnät Skyddsnätet kan monteras bakom
framsätena.
Inga passagerare får befinna sig
bakom skyddsnätet.
Montering
Det finns två monteringsöppningar i
takramen: haka fast nätstången på
ena sidan, tryck stången framåt och
spärra den. Dra ut stången, haka fast den på andra sidan, tryck den framåt
och spärra den.

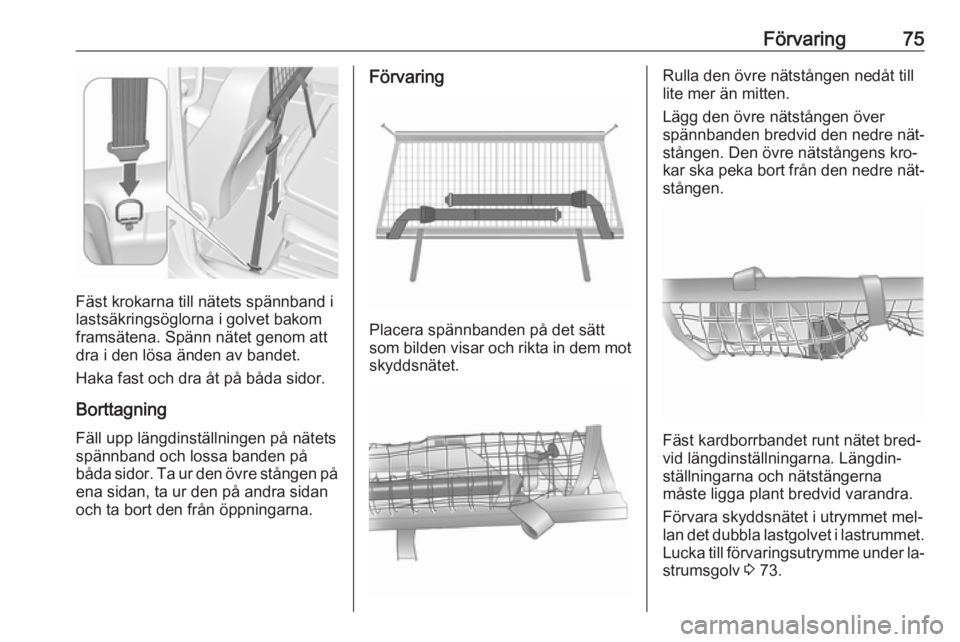

Förvaring75
Fäst krokarna till nätets spännband i
lastsäkringsöglorna i golvet bakom
framsätena. Spänn nätet genom att
dra i den lösa änden av bandet.
Haka fast och dra åt på båda sidor.
Borttagning Fäll upp längdinställningen på nätets
spännband och lossa banden på
båda sidor. Ta ur den övre stången på ena sidan, ta ur den på andra sidan
och ta bort den från öppningarna.
Förvaring
Placera spännbanden på det sätt
som bilden visar och rikta in dem mot
skyddsnätet.
Rulla den övre nätstången nedåt till
lite mer än mitten.
Lägg den övre nätstången över spännbanden bredvid den nedre nät‐ stången. Den övre nätstångens kro‐
kar ska peka bort från den nedre nät‐
stången.
Fäst kardborrbandet runt nätet bred‐
vid längdinställningarna. Längdin‐
ställningarna och nätstängerna
måste ligga plant bredvid varandra.
Förvara skyddsnätet i utrymmet mel‐
lan det dubbla lastgolvet i lastrummet. Lucka till förvaringsutrymme under la‐strumsgolv 3 73.

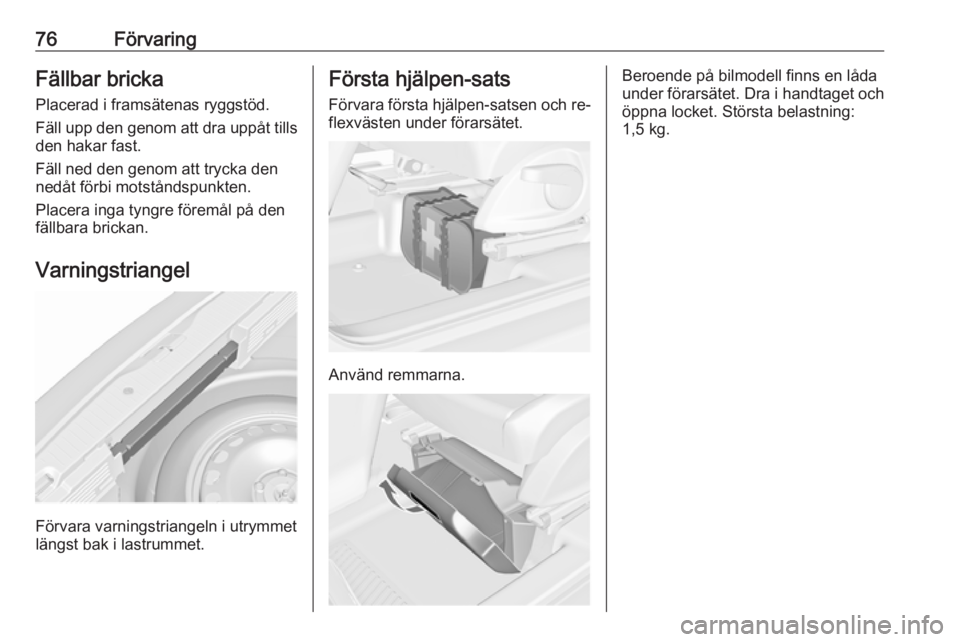

76FörvaringFällbar brickaPlacerad i framsätenas ryggstöd.
Fäll upp den genom att dra uppåt tills
den hakar fast.
Fäll ned den genom att trycka den
nedåt förbi motståndspunkten.
Placera inga tyngre föremål på den
fällbara brickan.
Varningstriangel
Förvara varningstriangeln i utrymmet
längst bak i lastrummet.
Första hjälpen-sats
Förvara första hjälpen-satsen och re‐ flexvästen under förarsätet.
Använd remmarna.
Beroende på bilmodell finns en låda
under förarsätet. Dra i handtaget och
öppna locket. Största belastning: 1,5 kg.

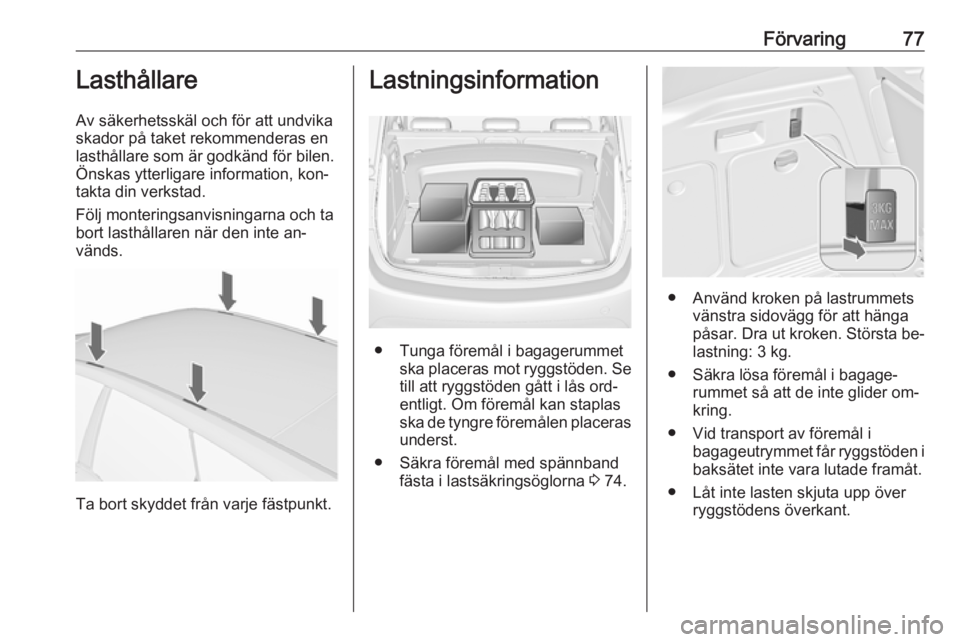

Förvaring77Lasthållare
Av säkerhetsskäl och för att undvika skador på taket rekommenderas en lasthållare som är godkänd för bilen.
Önskas ytterligare information, kon‐
takta din verkstad.
Följ monteringsanvisningarna och ta
bort lasthållaren när den inte an‐
vänds.
Ta bort skyddet från varje fästpunkt.
Lastningsinformation
● Tunga föremål i bagagerummet ska placeras mot ryggstöden. Setill att ryggstöden gått i lås ord‐entligt. Om föremål kan staplas
ska de tyngre föremålen placeras
underst.
● Säkra föremål med spännband fästa i lastsäkringsöglorna 3 74.
● Använd kroken på lastrummets
vänstra sidovägg för att hänga
påsar. Dra ut kroken. Största be‐
lastning: 3 kg.
● Säkra lösa föremål i bagage‐ rummet så att de inte glider om‐
kring.
● Vid transport av föremål i bagageutrymmet får ryggstöden i
baksätet inte vara lutade framåt.
● Låt inte lasten skjuta upp över ryggstödens överkant.

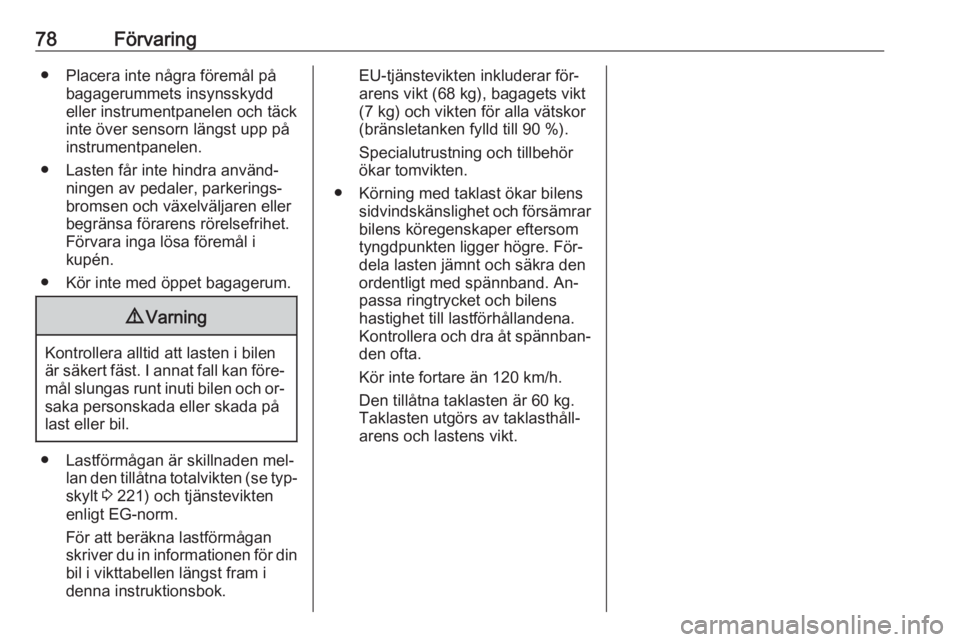

78Förvaring● Placera inte några föremål påbagagerummets insynsskydd
eller instrumentpanelen och täck
inte över sensorn längst upp på
instrumentpanelen.
● Lasten får inte hindra använd‐ ningen av pedaler, parkerings‐
bromsen och växelväljaren eller
begränsa förarens rörelsefrihet.
Förvara inga lösa föremål i
kupén.
● Kör inte med öppet bagagerum.9 Varning
Kontrollera alltid att lasten i bilen
är säkert fäst. I annat fall kan före‐ mål slungas runt inuti bilen och or‐saka personskada eller skada på
last eller bil.
● Lastförmågan är skillnaden mel‐ lan den tillåtna totalvikten (se typ‐
skylt 3 221) och tjänstevikten
enligt EG-norm.
För att beräkna lastförmågan
skriver du in informationen för din
bil i vikttabellen längst fram i denna instruktionsbok.
EU-tjänstevikten inkluderar för‐
arens vikt (68 kg), bagagets vikt
(7 kg) och vikten för alla vätskor
(bränsletanken fylld till 90 %).
Specialutrustning och tillbehör
ökar tomvikten.
● Körning med taklast ökar bilens sidvindskänslighet och försämrarbilens köregenskaper eftersom
tyngdpunkten ligger högre. För‐
dela lasten jämnt och säkra den
ordentligt med spännband. An‐ passa ringtrycket och bilens
hastighet till lastförhållandena.
Kontrollera och dra åt spännban‐ den ofta.
Kör inte fortare än 120 km/h.
Den tillåtna taklasten är 60 kg.
Taklasten utgörs av taklasthåll‐
arens och lastens vikt.
