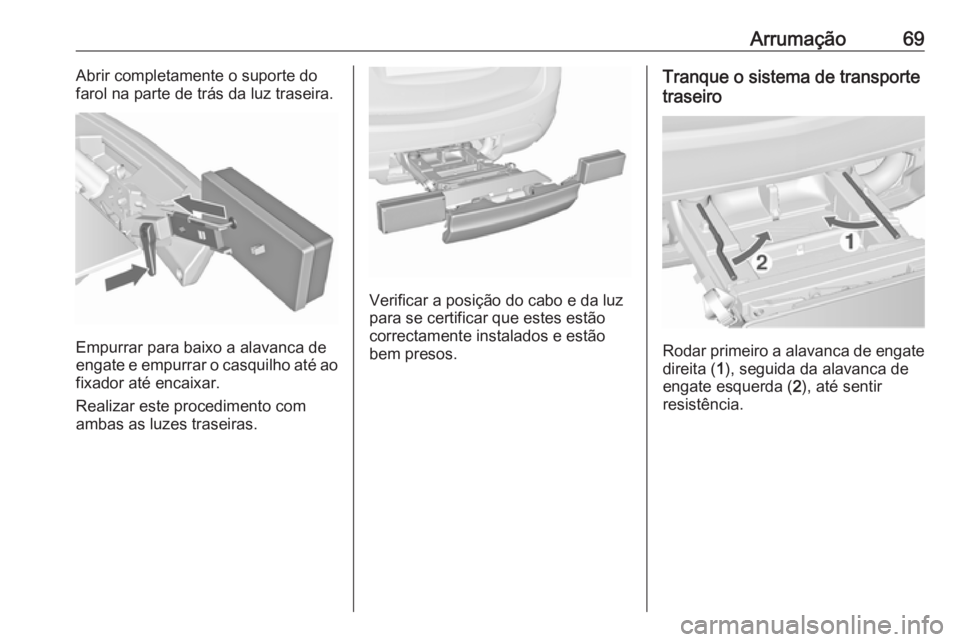

Arrumação69Abrir completamente o suporte do
farol na parte de trás da luz traseira.
Empurrar para baixo a alavanca de
engate e empurrar o casquilho até ao
fixador até encaixar.
Realizar este procedimento com
ambas as luzes traseiras.
Verificar a posição do cabo e da luz
para se certificar que estes estão
correctamente instalados e estão
bem presos.
Tranque o sistema de transporte
traseiro
Rodar primeiro a alavanca de engate direita ( 1), seguida da alavanca de
engate esquerda ( 2), até sentir
resistência.

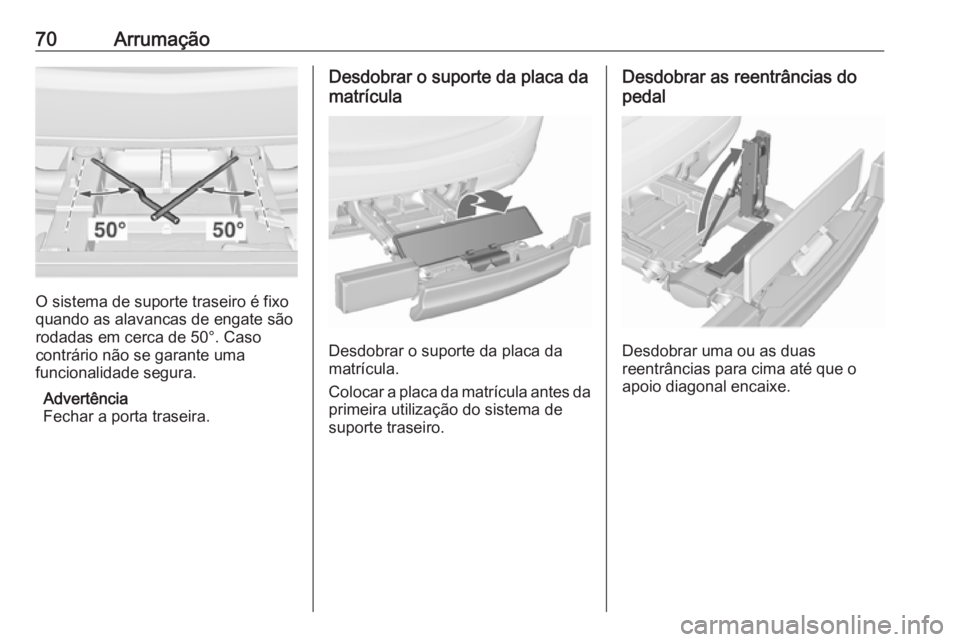

70Arrumação
O sistema de suporte traseiro é fixo
quando as alavancas de engate são
rodadas em cerca de 50°. Caso
contrário não se garante uma
funcionalidade segura.
Advertência
Fechar a porta traseira.
Desdobrar o suporte da placa da
matrícula
Desdobrar o suporte da placa da
matrícula.
Colocar a placa da matrícula antes da primeira utilização do sistema de
suporte traseiro.
Desdobrar as reentrâncias do
pedal
Desdobrar uma ou as duas
reentrâncias para cima até que o
apoio diagonal encaixe.

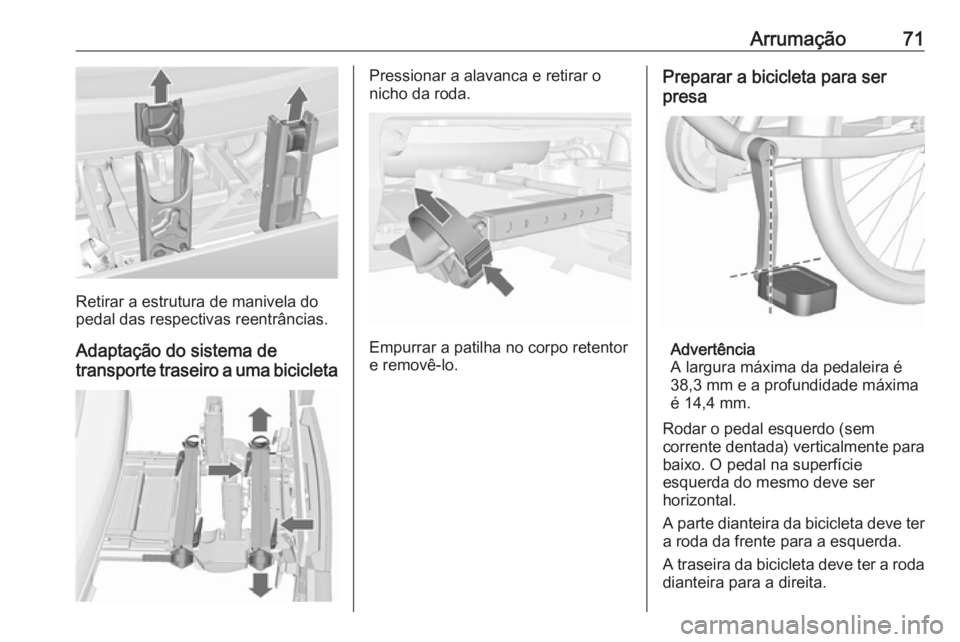

Arrumação71
Retirar a estrutura de manivela do
pedal das respectivas reentrâncias.
Adaptação do sistema de
transporte traseiro a uma bicicleta
Pressionar a alavanca e retirar o
nicho da roda.
Empurrar a patilha no corpo retentor
e removê-lo.
Preparar a bicicleta para ser
presa
Advertência
A largura máxima da pedaleira é
38,3 mm e a profundidade máxima
é 14,4 mm.
Rodar o pedal esquerdo (sem
corrente dentada) verticalmente para
baixo. O pedal na superfície
esquerda do mesmo deve ser
horizontal.
A parte dianteira da bicicleta deve ter a roda da frente para a esquerda.
A traseira da bicicleta deve ter a roda
dianteira para a direita.

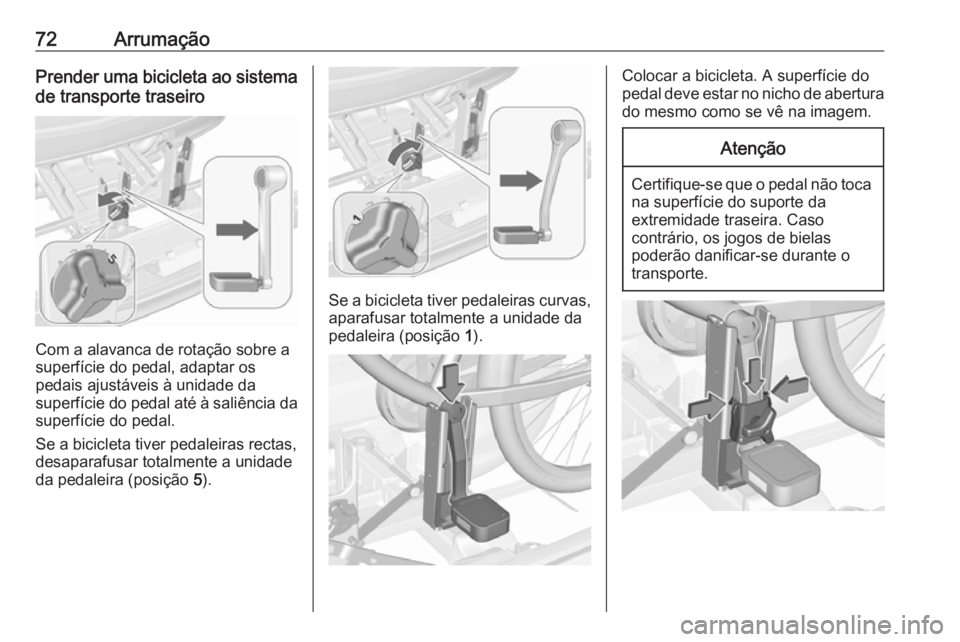

72ArrumaçãoPrender uma bicicleta ao sistemade transporte traseiro
Com a alavanca de rotação sobre a
superfície do pedal, adaptar os
pedais ajustáveis à unidade da
superfície do pedal até à saliência da
superfície do pedal.
Se a bicicleta tiver pedaleiras rectas,
desaparafusar totalmente a unidade
da pedaleira (posição 5).
Se a bicicleta tiver pedaleiras curvas,
aparafusar totalmente a unidade da
pedaleira (posição 1).
Colocar a bicicleta. A superfície do
pedal deve estar no nicho de abertura
do mesmo como se vê na imagem.Atenção
Certifique-se que o pedal não toca
na superfície do suporte da
extremidade traseira. Caso
contrário, os jogos de bielas
poderão danificar-se durante o
transporte.

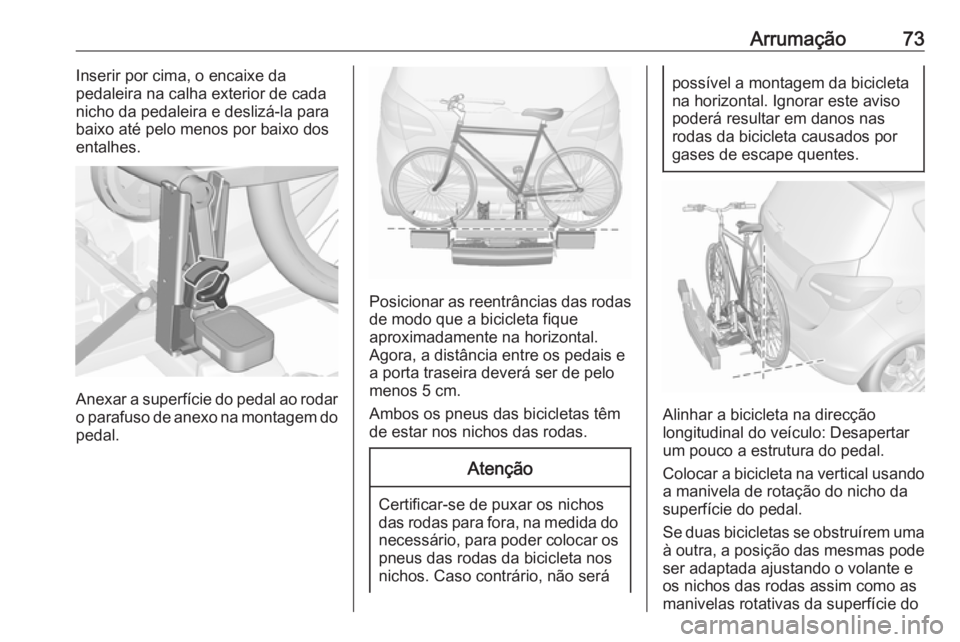

Arrumação73Inserir por cima, o encaixe da
pedaleira na calha exterior de cada
nicho da pedaleira e deslizá-la para baixo até pelo menos por baixo dosentalhes.
Anexar a superfície do pedal ao rodar o parafuso de anexo na montagem do pedal.
Posicionar as reentrâncias das rodas
de modo que a bicicleta fique
aproximadamente na horizontal.
Agora, a distância entre os pedais e
a porta traseira deverá ser de pelo
menos 5 cm.
Ambos os pneus das bicicletas têm de estar nos nichos das rodas.
Atenção
Certificar-se de puxar os nichos
das rodas para fora, na medida do necessário, para poder colocar ospneus das rodas da bicicleta nos
nichos. Caso contrário, não será
possível a montagem da bicicleta
na horizontal. Ignorar este aviso
poderá resultar em danos nas
rodas da bicicleta causados por
gases de escape quentes.
Alinhar a bicicleta na direcção
longitudinal do veículo: Desapertar
um pouco a estrutura do pedal.
Colocar a bicicleta na vertical usando
a manivela de rotação do nicho da
superfície do pedal.
Se duas bicicletas se obstruírem uma
à outra, a posição das mesmas pode ser adaptada ajustando o volante e
os nichos das rodas assim como as
manivelas rotativas da superfície do

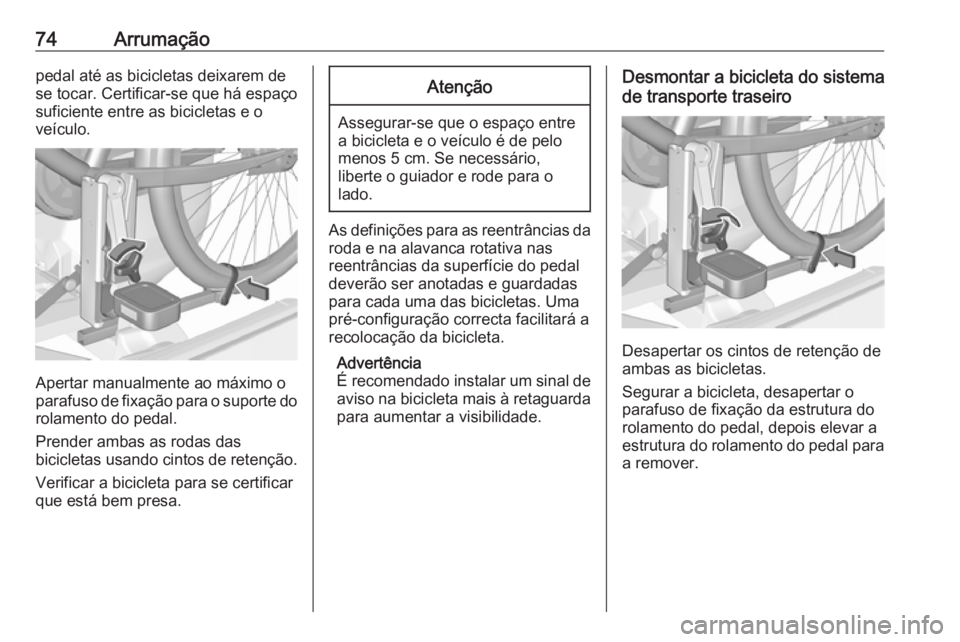

74Arrumaçãopedal até as bicicletas deixarem de
se tocar. Certificar-se que há espaço
suficiente entre as bicicletas e o
veículo.
Apertar manualmente ao máximo o
parafuso de fixação para o suporte do rolamento do pedal.
Prender ambas as rodas das
bicicletas usando cintos de retenção.
Verificar a bicicleta para se certificar
que está bem presa.
Atenção
Assegurar-se que o espaço entre
a bicicleta e o veículo é de pelo
menos 5 cm. Se necessário,
liberte o guiador e rode para o
lado.
As definições para as reentrâncias da
roda e na alavanca rotativa nas
reentrâncias da superfície do pedal
deverão ser anotadas e guardadas
para cada uma das bicicletas. Uma
pré-configuração correcta facilitará a
recolocação da bicicleta.
Advertência
É recomendado instalar um sinal de
aviso na bicicleta mais à retaguarda
para aumentar a visibilidade.
Desmontar a bicicleta do sistema
de transporte traseiro
Desapertar os cintos de retenção de
ambas as bicicletas.
Segurar a bicicleta, desapertar o
parafuso de fixação da estrutura do
rolamento do pedal, depois elevar a
estrutura do rolamento do pedal para
a remover.

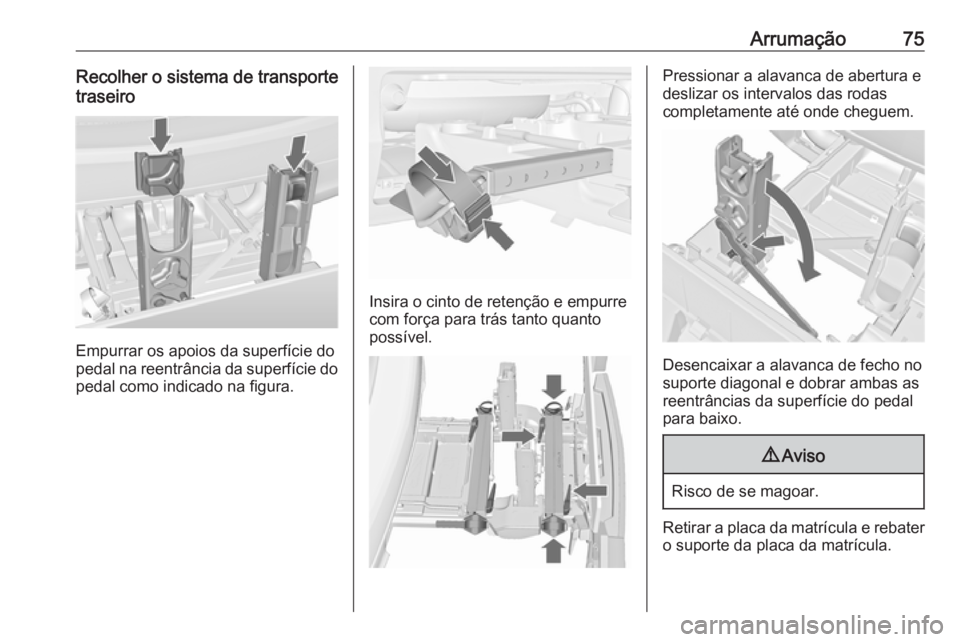

Arrumação75Recolher o sistema de transporte
traseiro
Empurrar os apoios da superfície do
pedal na reentrância da superfície do
pedal como indicado na figura.
Insira o cinto de retenção e empurre
com força para trás tanto quanto
possível.
Pressionar a alavanca de abertura e
deslizar os intervalos das rodas
completamente até onde cheguem.
Desencaixar a alavanca de fecho no
suporte diagonal e dobrar ambas as
reentrâncias da superfície do pedal
para baixo.
9 Aviso
Risco de se magoar.
Retirar a placa da matrícula e rebater
o suporte da placa da matrícula.

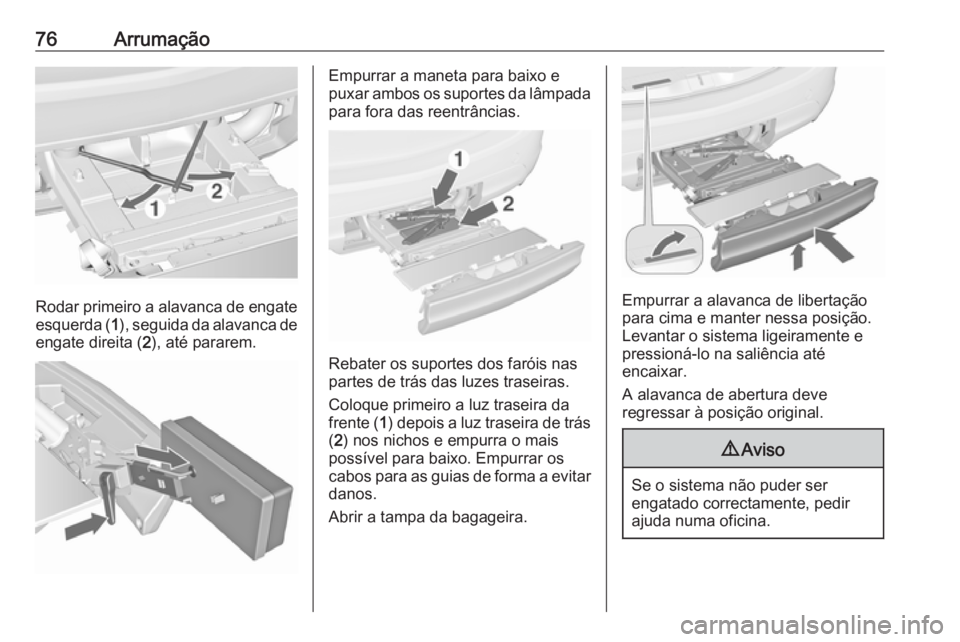

76Arrumação
Rodar primeiro a alavanca de engateesquerda ( 1), seguida da alavanca de
engate direita ( 2), até pararem.
Empurrar a maneta para baixo e
puxar ambos os suportes da lâmpada
para fora das reentrâncias.
Rebater os suportes dos faróis nas
partes de trás das luzes traseiras.
Coloque primeiro a luz traseira da
frente ( 1) depois a luz traseira de trás
( 2 ) nos nichos e empurra o mais
possível para baixo. Empurrar os
cabos para as guias de forma a evitar danos.
Abrir a tampa da bagageira.
Empurrar a alavanca de libertação
para cima e manter nessa posição.
Levantar o sistema ligeiramente e
pressioná-lo na saliência até
encaixar.
A alavanca de abertura deve
regressar à posição original.
9 Aviso
Se o sistema não puder ser
engatado correctamente, pedir
ajuda numa oficina.

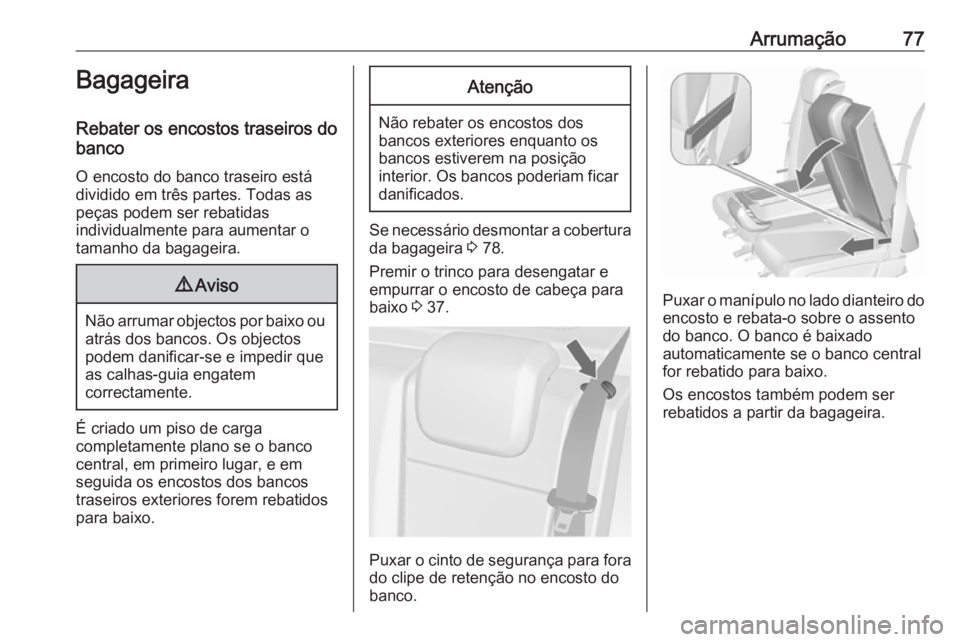

Arrumação77Bagageira
Rebater os encostos traseiros do
banco
O encosto do banco traseiro estádividido em três partes. Todas as
peças podem ser rebatidas
individualmente para aumentar o
tamanho da bagageira.9 Aviso
Não arrumar objectos por baixo ou
atrás dos bancos. Os objectos
podem danificar-se e impedir que
as calhas-guia engatem
correctamente.
É criado um piso de carga
completamente plano se o banco central, em primeiro lugar, e em
seguida os encostos dos bancos traseiros exteriores forem rebatidos
para baixo.
Atenção
Não rebater os encostos dos
bancos exteriores enquanto os bancos estiverem na posição
interior. Os bancos poderiam ficar danificados.
Se necessário desmontar a coberturada bagageira 3 78.
Premir o trinco para desengatar e
empurrar o encosto de cabeça para
baixo 3 37.
Puxar o cinto de segurança para fora
do clipe de retenção no encosto do
banco.
Puxar o manípulo no lado dianteiro do
encosto e rebata-o sobre o assento
do banco. O banco é baixado
automaticamente se o banco central
for rebatido para baixo.
Os encostos também podem ser
rebatidos a partir da bagageira.

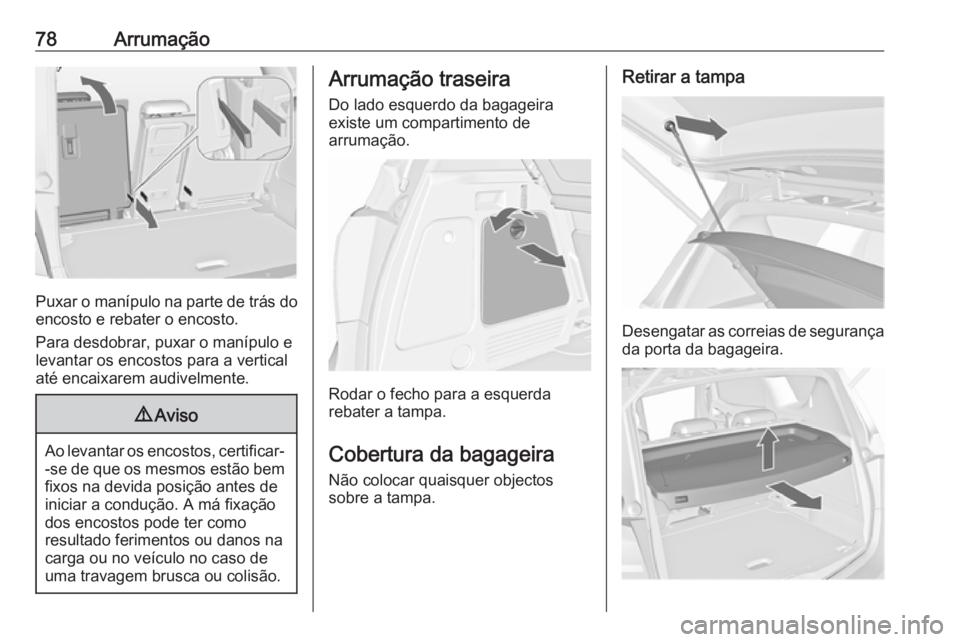

78Arrumação
Puxar o manípulo na parte de trás do
encosto e rebater o encosto.
Para desdobrar, puxar o manípulo e
levantar os encostos para a vertical
até encaixarem audivelmente.
9 Aviso
Ao levantar os encostos, certificar-
-se de que os mesmos estão bemfixos na devida posição antes de
iniciar a condução. A má fixação
dos encostos pode ter como
resultado ferimentos ou danos na
carga ou no veículo no caso de
uma travagem brusca ou colisão.
Arrumação traseira
Do lado esquerdo da bagageira
existe um compartimento de
arrumação.
Rodar o fecho para a esquerda
rebater a tampa.
Cobertura da bagageira Não colocar quaisquer objectos
sobre a tampa.
Retirar a tampa
Desengatar as correias de segurança
da porta da bagageira.
