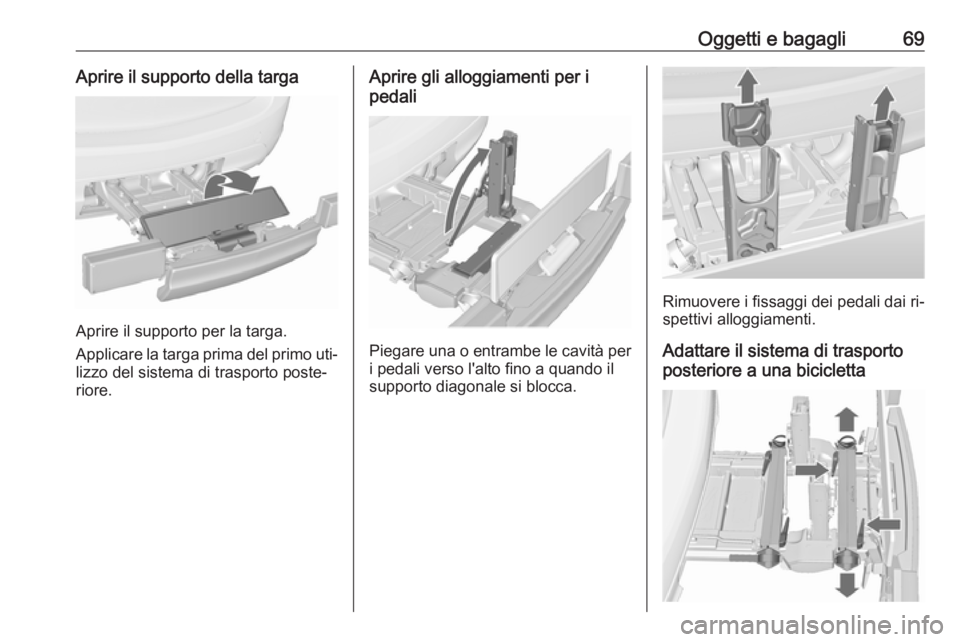

Oggetti e bagagli69Aprire il supporto della targa
Aprire il supporto per la targa.
Applicare la targa prima del primo uti‐
lizzo del sistema di trasporto poste‐
riore.
Aprire gli alloggiamenti per i
pedali
Piegare una o entrambe le cavità per
i pedali verso l'alto fino a quando il
supporto diagonale si blocca.
Rimuovere i fissaggi dei pedali dai ri‐
spettivi alloggiamenti.
Adattare il sistema di trasporto
posteriore a una bicicletta

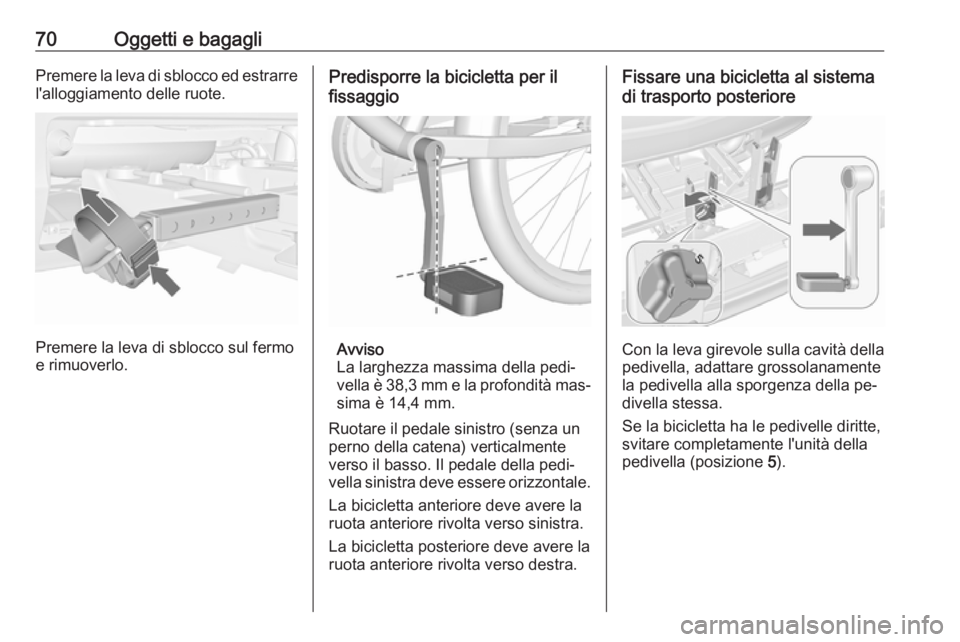

70Oggetti e bagagliPremere la leva di sblocco ed estrarrel'alloggiamento delle ruote.
Premere la leva di sblocco sul fermo
e rimuoverlo.
Predisporre la bicicletta per il
fissaggio
Avviso
La larghezza massima della pedi‐
vella è 38,3 mm e la profondità mas‐
sima è 14,4 mm.
Ruotare il pedale sinistro (senza un
perno della catena) verticalmente
verso il basso. Il pedale della pedi‐
vella sinistra deve essere orizzontale.
La bicicletta anteriore deve avere la
ruota anteriore rivolta verso sinistra.
La bicicletta posteriore deve avere la
ruota anteriore rivolta verso destra.
Fissare una bicicletta al sistema
di trasporto posteriore
Con la leva girevole sulla cavità della
pedivella, adattare grossolanamente
la pedivella alla sporgenza della pe‐
divella stessa.
Se la bicicletta ha le pedivelle diritte,
svitare completamente l'unità della
pedivella (posizione 5).

Oggetti e bagagli71

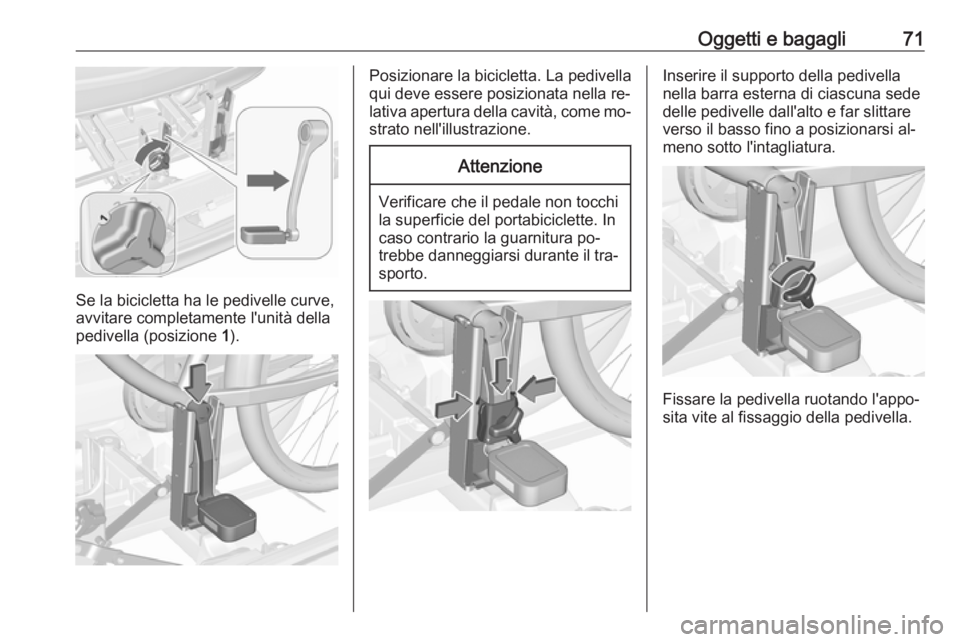

Se la bicicletta ha le pedivelle curve,
avvitare completamente l'unità della
pedivella (posizione 1).
Posizionare la bicicletta. La pedivella
qui deve essere posizionata nella re‐
lativa apertura della cavità, come mo‐ strato nell'illustrazione.Attenzione
Verificare che il pedale non tocchi
la superficie del portabiciclette. In
caso contrario la guarnitura po‐
trebbe danneggiarsi durante il tra‐ sporto.
Inserire il supporto della pedivella
nella barra esterna di ciascuna sede
delle pedivelle dall'alto e far slittare
verso il basso fino a posizionarsi al‐
meno sotto l'intagliatura.
Fissare la pedivella ruotando l'appo‐
sita vite al fissaggio della pedivella.

72Oggetti e bagagli

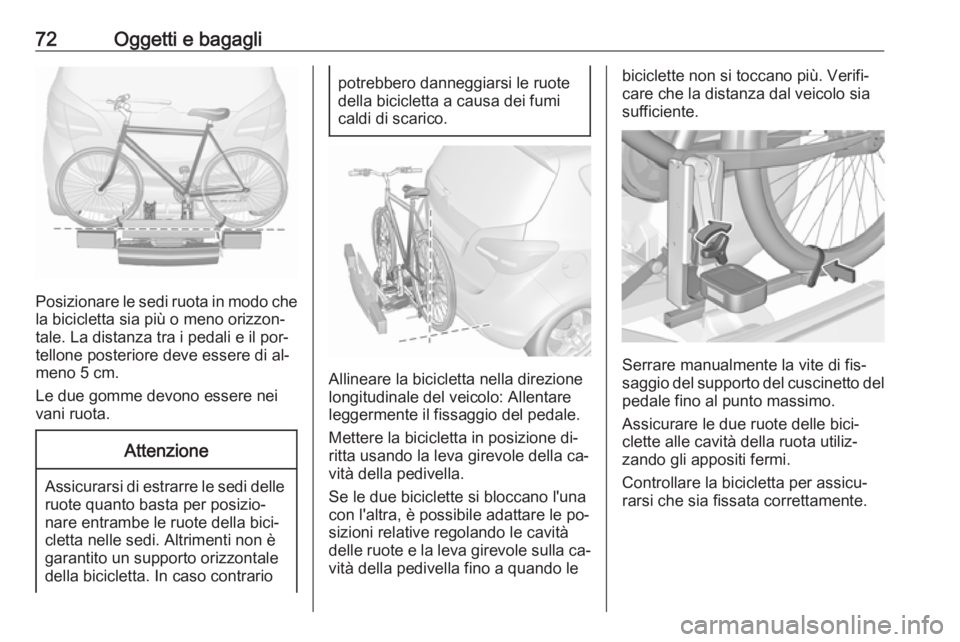

Posizionare le sedi ruota in modo che
la bicicletta sia più o meno orizzon‐
tale. La distanza tra i pedali e il por‐
tellone posteriore deve essere di al‐
meno 5 cm.
Le due gomme devono essere nei
vani ruota.
Attenzione
Assicurarsi di estrarre le sedi delle
ruote quanto basta per posizio‐
nare entrambe le ruote della bici‐
cletta nelle sedi. Altrimenti non è
garantito un supporto orizzontale
della bicicletta. In caso contrario
potrebbero danneggiarsi le ruote
della bicicletta a causa dei fumi
caldi di scarico.
Allineare la bicicletta nella direzione
longitudinale del veicolo: Allentare
leggermente il fissaggio del pedale.
Mettere la bicicletta in posizione di‐
ritta usando la leva girevole della ca‐
vità della pedivella.
Se le due biciclette si bloccano l'una
con l'altra, è possibile adattare le po‐
sizioni relative regolando le cavità
delle ruote e la leva girevole sulla ca‐ vità della pedivella fino a quando le
biciclette non si toccano più. Verifi‐
care che la distanza dal veicolo sia sufficiente.
Serrare manualmente la vite di fis‐
saggio del supporto del cuscinetto del
pedale fino al punto massimo.
Assicurare le due ruote delle bici‐
clette alle cavità della ruota utiliz‐
zando gli appositi fermi.
Controllare la bicicletta per assicu‐
rarsi che sia fissata correttamente.

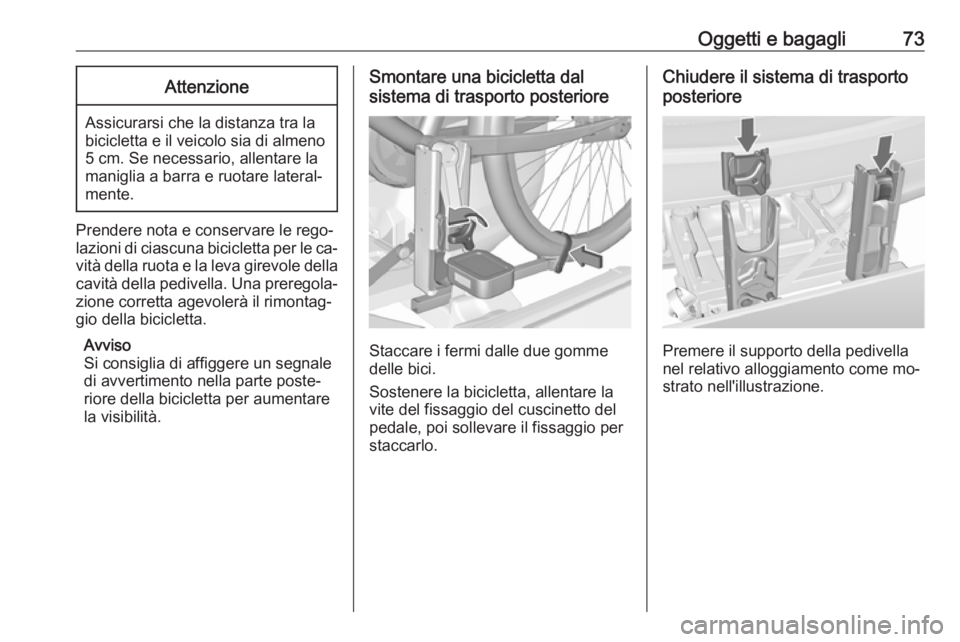

Oggetti e bagagli73Attenzione
Assicurarsi che la distanza tra la
bicicletta e il veicolo sia di almeno 5 cm. Se necessario, allentare la
maniglia a barra e ruotare lateral‐
mente.
Prendere nota e conservare le rego‐
lazioni di ciascuna bicicletta per le ca‐ vità della ruota e la leva girevole dellacavità della pedivella. Una preregola‐
zione corretta agevolerà il rimontag‐
gio della bicicletta.
Avviso
Si consiglia di affiggere un segnale
di avvertimento nella parte poste‐
riore della bicicletta per aumentare
la visibilità.
Smontare una bicicletta dal
sistema di trasporto posteriore
Staccare i fermi dalle due gomme
delle bici.
Sostenere la bicicletta, allentare la vite del fissaggio del cuscinetto del
pedale, poi sollevare il fissaggio per
staccarlo.
Chiudere il sistema di trasporto
posteriore
Premere il supporto della pedivella
nel relativo alloggiamento come mo‐
strato nell'illustrazione.

74Oggetti e bagagli

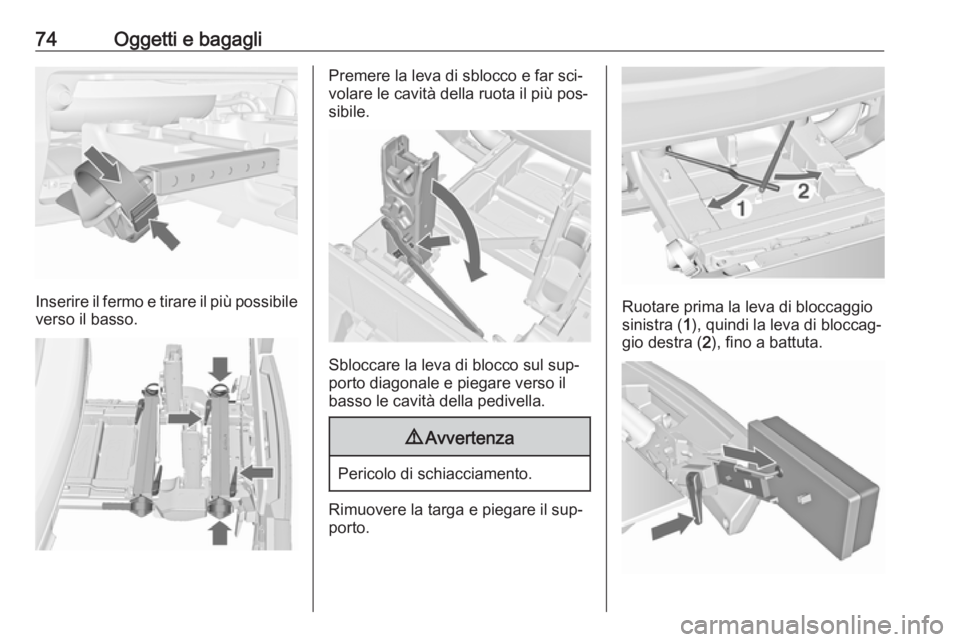

Inserire il fermo e tirare il più possibile
verso il basso.
Premere la leva di sblocco e far sci‐
volare le cavità della ruota il più pos‐ sibile.
Sbloccare la leva di blocco sul sup‐
porto diagonale e piegare verso il
basso le cavità della pedivella.
9 Avvertenza
Pericolo di schiacciamento.
Rimuovere la targa e piegare il sup‐
porto.
Ruotare prima la leva di bloccaggio
sinistra ( 1), quindi la leva di bloccag‐
gio destra ( 2), fino a battuta.

Oggetti e bagagli75Spingere la leva di fissaggio verso il
basso ed estrarre i supporti delle luci
dalle cavità.
Ripiegare i supporti dei fari sulla parte posteriore delle luci posteriori.

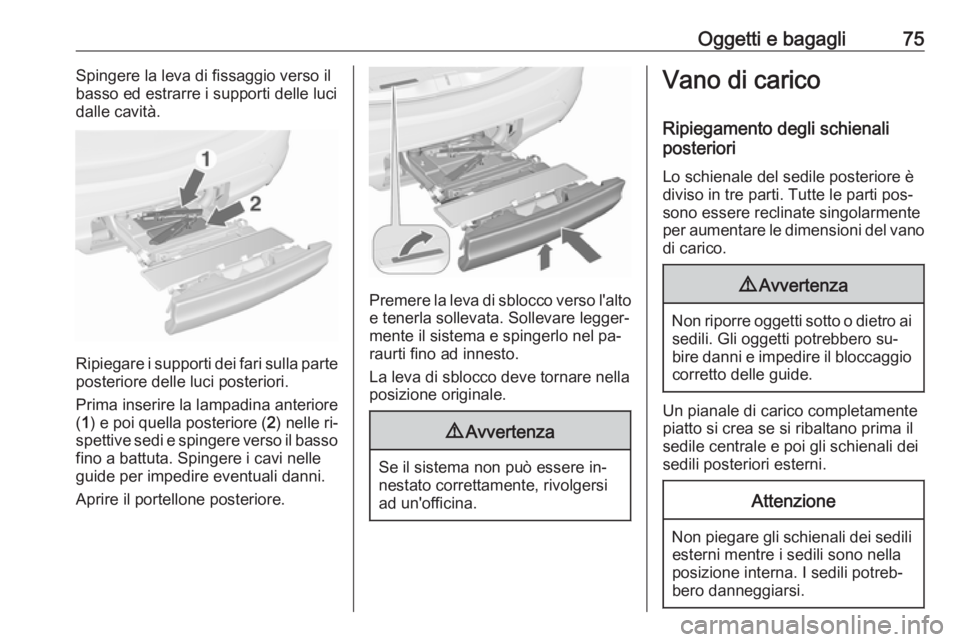

Prima inserire la lampadina anteriore
( 1 ) e poi quella posteriore ( 2) nelle ri‐
spettive sedi e spingere verso il basso
fino a battuta. Spingere i cavi nelle
guide per impedire eventuali danni.
Aprire il portellone posteriore.
Premere la leva di sblocco verso l'alto e tenerla sollevata. Sollevare legger‐
mente il sistema e spingerlo nel pa‐ raurti fino ad innesto.
La leva di sblocco deve tornare nella posizione originale.
9 Avvertenza
Se il sistema non può essere in‐
nestato correttamente, rivolgersi
ad un'officina.
Vano di carico
Ripiegamento degli schienali
posteriori
Lo schienale del sedile posteriore è
diviso in tre parti. Tutte le parti pos‐
sono essere reclinate singolarmente
per aumentare le dimensioni del vano di carico.9 Avvertenza
Non riporre oggetti sotto o dietro ai
sedili. Gli oggetti potrebbero su‐bire danni e impedire il bloccaggio
corretto delle guide.
Un pianale di carico completamente
piatto si crea se si ribaltano prima il sedile centrale e poi gli schienali dei
sedili posteriori esterni.
Attenzione
Non piegare gli schienali dei sedili esterni mentre i sedili sono nella
posizione interna. I sedili potreb‐
bero danneggiarsi.

76Oggetti e bagagliRimuovere la copertura del vano di
carico, se necessario 3 77.
Premere il fermo per rilasciare e spin‐ gere il poggiatesta verso il basso
3 36.

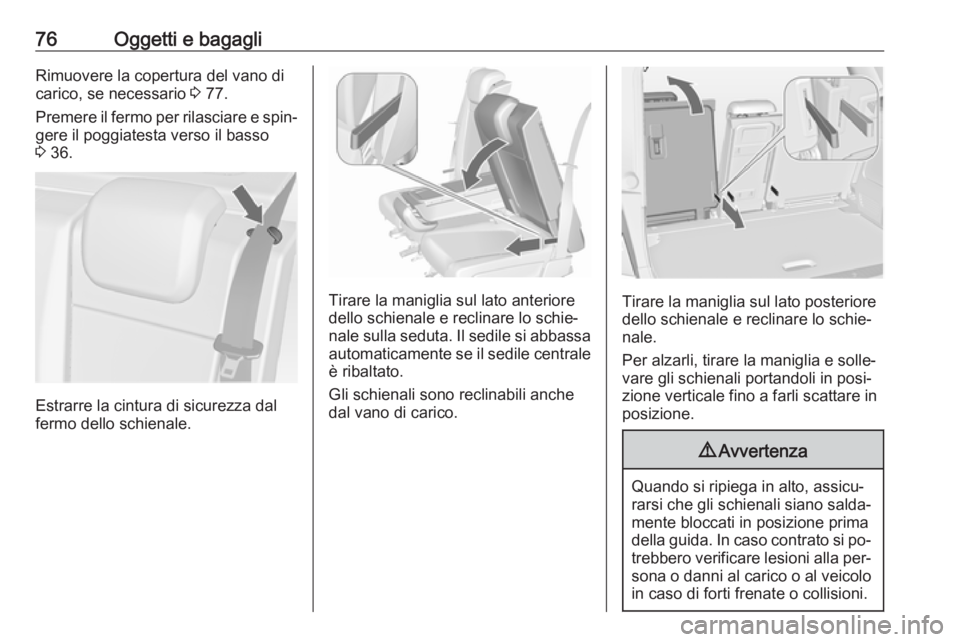

Estrarre la cintura di sicurezza dal
fermo dello schienale.
Tirare la maniglia sul lato anteriore
dello schienale e reclinare lo schie‐
nale sulla seduta. Il sedile si abbassa
automaticamente se il sedile centrale è ribaltato.
Gli schienali sono reclinabili anche
dal vano di carico.Tirare la maniglia sul lato posteriore dello schienale e reclinare lo schie‐
nale.
Per alzarli, tirare la maniglia e solle‐
vare gli schienali portandoli in posi‐
zione verticale fino a farli scattare in
posizione.
9 Avvertenza
Quando si ripiega in alto, assicu‐
rarsi che gli schienali siano salda‐
mente bloccati in posizione prima
della guida. In caso contrato si po‐ trebbero verificare lesioni alla per‐
sona o danni al carico o al veicolo
in caso di forti frenate o collisioni.

Oggetti e bagagli77Portaoggetti posteriore

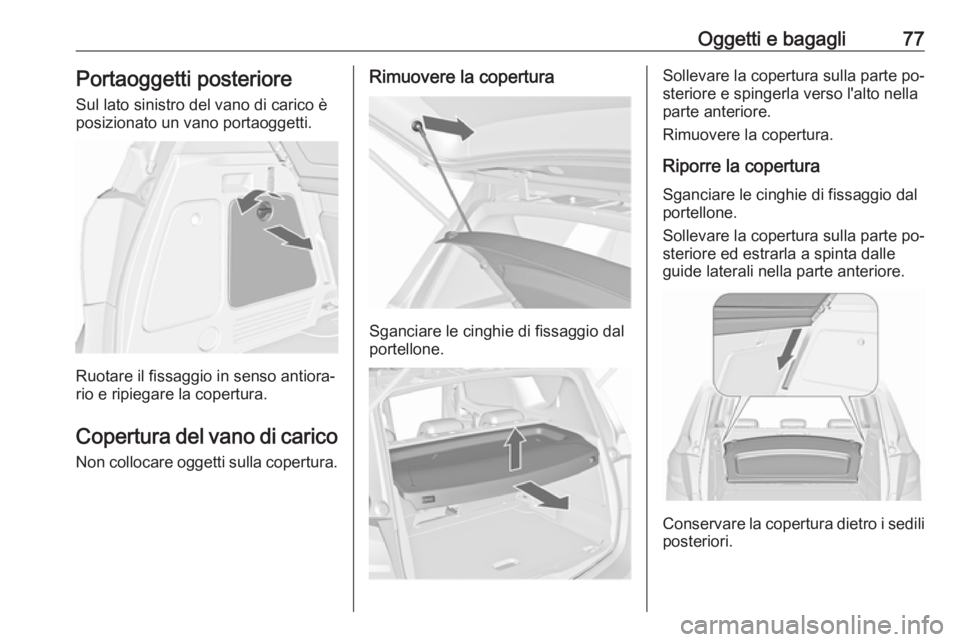

Sul lato sinistro del vano di carico è posizionato un vano portaoggetti.
Ruotare il fissaggio in senso antiora‐
rio e ripiegare la copertura.
Copertura del vano di carico Non collocare oggetti sulla copertura.
Rimuovere la copertura
Sganciare le cinghie di fissaggio dal
portellone.
Sollevare la copertura sulla parte po‐
steriore e spingerla verso l'alto nella
parte anteriore.
Rimuovere la copertura.
Riporre la copertura
Sganciare le cinghie di fissaggio dal
portellone.
Sollevare la copertura sulla parte po‐
steriore ed estrarla a spinta dalle
guide laterali nella parte anteriore.
Conservare la copertura dietro i sedili posteriori.

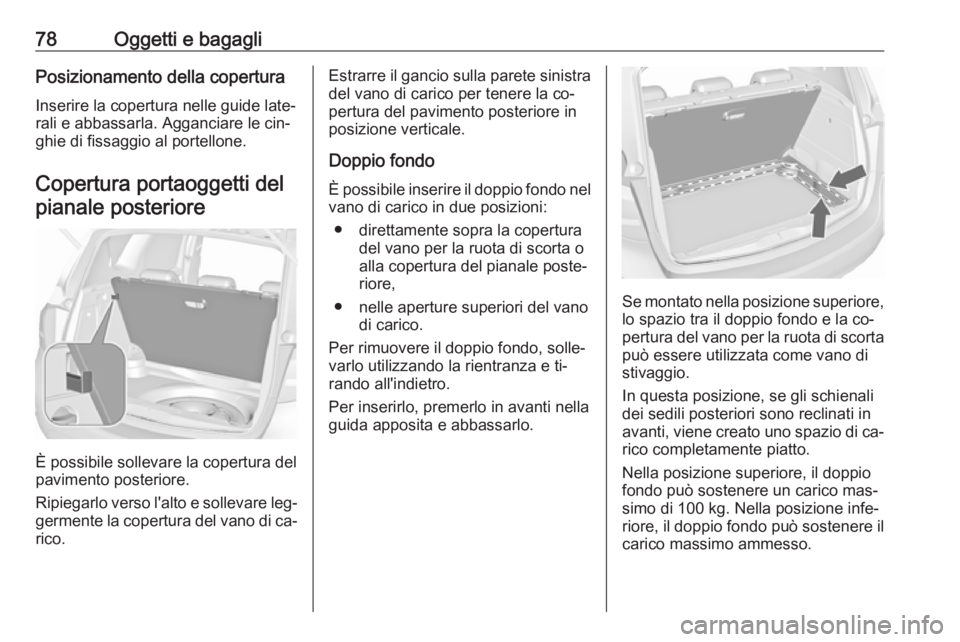

78Oggetti e bagagliPosizionamento della coperturaInserire la copertura nelle guide late‐
rali e abbassarla. Agganciare le cin‐
ghie di fissaggio al portellone.
Copertura portaoggetti del pianale posteriore
È possibile sollevare la copertura del
pavimento posteriore.
Ripiegarlo verso l'alto e sollevare leg‐ germente la copertura del vano di ca‐
rico.
Estrarre il gancio sulla parete sinistra
del vano di carico per tenere la co‐
pertura del pavimento posteriore in
posizione verticale.
Doppio fondo È possibile inserire il doppio fondo nel
vano di carico in due posizioni:
● direttamente sopra la copertura del vano per la ruota di scorta oalla copertura del pianale poste‐
riore,
● nelle aperture superiori del vano di carico.
Per rimuovere il doppio fondo, solle‐
varlo utilizzando la rientranza e ti‐
rando all'indietro.
Per inserirlo, premerlo in avanti nella guida apposita e abbassarlo.
Se montato nella posizione superiore,
lo spazio tra il doppio fondo e la co‐ pertura del vano per la ruota di scorta può essere utilizzata come vano di
stivaggio.
In questa posizione, se gli schienali
dei sedili posteriori sono reclinati in
avanti, viene creato uno spazio di ca‐ rico completamente piatto.
Nella posizione superiore, il doppio
fondo può sostenere un carico mas‐
simo di 100 kg. Nella posizione infe‐
riore, il doppio fondo può sostenere il
carico massimo ammesso.
