OPEL MERIVA 2016 Manuale di uso e manutenzione (in Italian)

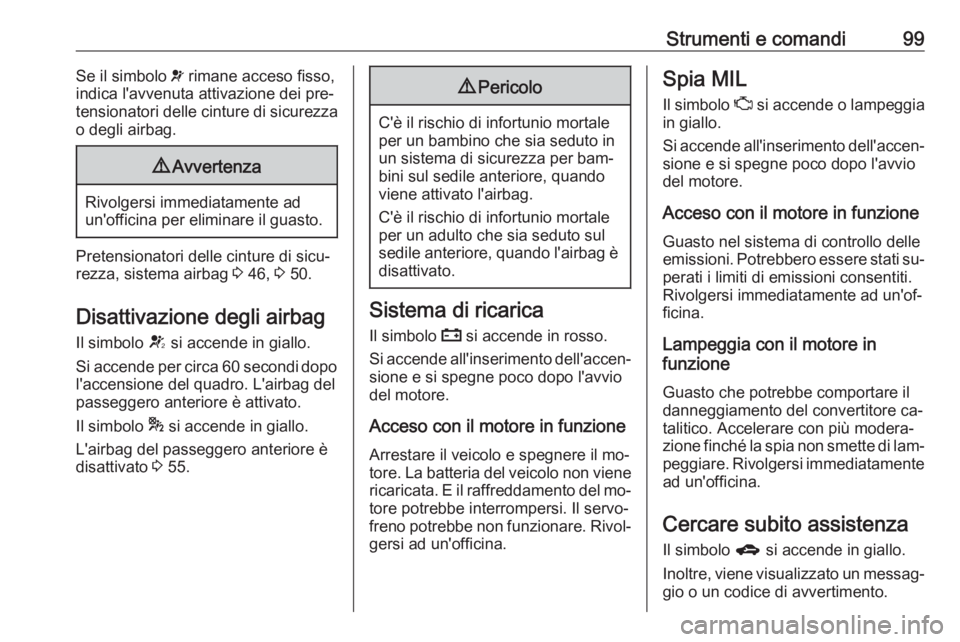

Strumenti e comandi99Se il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei pre‐ tensionatori delle cinture di sicurezza
o degli airbag.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza, sistema airbag 3 46, 3 50.
Disattivazione degli airbag Il simbolo V si accende in giallo.
Si accende per circa 60 secondi dopo l'accensione del quadro. L'airbag del
passeggero anteriore è attivato.
Il simbolo * si accende in giallo.
L'airbag del passeggero anteriore è
disattivato 3 55.
9 Pericolo
C'è il rischio di infortunio mortale
per un bambino che sia seduto in un sistema di sicurezza per bam‐
bini sul sedile anteriore, quando
viene attivato l'airbag.
C'è il rischio di infortunio mortale per un adulto che sia seduto sul
sedile anteriore, quando l'airbag è disattivato.
Sistema di ricarica
Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione Arrestare il veicolo e spegnere il mo‐
tore. La batteria del veicolo non viene
ricaricata. E il raffreddamento del mo‐
tore potrebbe interrompersi. Il servo‐
freno potrebbe non funzionare. Rivol‐
gersi ad un'officina.
Spia MIL
Il simbolo Z si accende o lampeggia
in giallo.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati su‐ perati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐
ficina.
Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore ca‐
talitico. Accelerare con più modera‐
zione finché la spia non smette di lam‐ peggiare. Rivolgersi immediatamentead un'officina.
Cercare subito assistenza Il simbolo g si accende in giallo.
Inoltre, viene visualizzato un messag‐ gio o un codice di avvertimento.

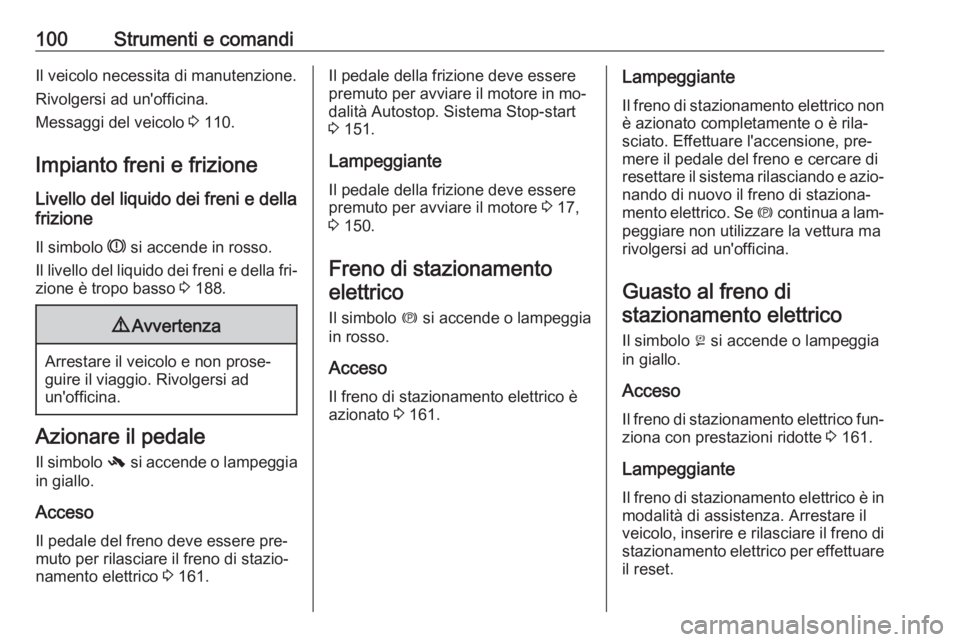

100Strumenti e comandiIl veicolo necessita di manutenzione.
Rivolgersi ad un'officina.
Messaggi del veicolo 3 110.
Impianto freni e frizione
Livello del liquido dei freni e della
frizione
Il simbolo R si accende in rosso.
Il livello del liquido dei freni e della fri‐
zione è tropo basso 3 188.9 Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Azionare il pedale
Il simbolo - si accende o lampeggia
in giallo.
Acceso Il pedale del freno deve essere pre‐muto per rilasciare il freno di stazio‐
namento elettrico 3 161.
Il pedale della frizione deve essere
premuto per avviare il motore in mo‐
dalità Autostop. Sistema Stop-start
3 151.
Lampeggiante Il pedale della frizione deve essere
premuto per avviare il motore 3 17,
3 150.
Freno di stazionamento elettrico
Il simbolo m si accende o lampeggia
in rosso.
Acceso Il freno di stazionamento elettrico èazionato 3 161.Lampeggiante
Il freno di stazionamento elettrico non è azionato completamente o è rila‐
sciato. Effettuare l'accensione, pre‐
mere il pedale del freno e cercare di
resettare il sistema rilasciando e azio‐
nando di nuovo il freno di staziona‐
mento elettrico. Se m continua a lam‐
peggiare non utilizzare la vettura ma
rivolgersi ad un'officina.
Guasto al freno di stazionamento elettrico
Il simbolo j si accende o lampeggia
in giallo.
Acceso
Il freno di stazionamento elettrico fun‐ ziona con prestazioni ridotte 3 161.
Lampeggiante Il freno di stazionamento elettrico è in modalità di assistenza. Arrestare il
veicolo, inserire e rilasciare il freno di
stazionamento elettrico per effettuare il reset.

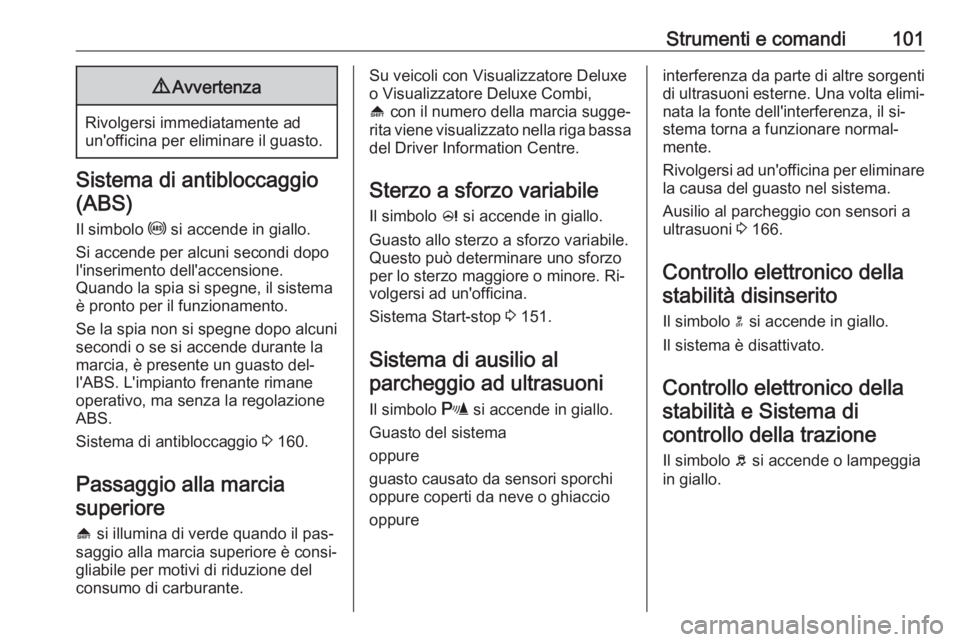

Strumenti e comandi1019Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Sistema di antibloccaggio
(ABS)
Il simbolo u si accende in giallo.
Si accende per alcuni secondi dopo
l'inserimento dell'accensione.
Quando la spia si spegne, il sistema
è pronto per il funzionamento.
Se la spia non si spegne dopo alcuni
secondi o se si accende durante la
marcia, è presente un guasto del‐
l'ABS. L'impianto frenante rimane
operativo, ma senza la regolazione
ABS.
Sistema di antibloccaggio 3 160.
Passaggio alla marcia superiore
[ si illumina di verde quando il pas‐
saggio alla marcia superiore è consi‐
gliabile per motivi di riduzione del
consumo di carburante.
Su veicoli con Visualizzatore Deluxe
o Visualizzatore Deluxe Combi,
[ con il numero della marcia sugge‐
rita viene visualizzato nella riga bassa del Driver Information Centre.
Sterzo a sforzo variabile
Il simbolo c si accende in giallo.
Guasto allo sterzo a sforzo variabile.
Questo può determinare uno sforzo
per lo sterzo maggiore o minore. Ri‐
volgersi ad un'officina.
Sistema Start-stop 3 151.
Sistema di ausilio al parcheggio ad ultrasuoni
Il simbolo r si accende in giallo.
Guasto del sistema
oppure
guasto causato da sensori sporchi
oppure coperti da neve o ghiaccio
oppureinterferenza da parte di altre sorgenti
di ultrasuoni esterne. Una volta elimi‐ nata la fonte dell'interferenza, il si‐
stema torna a funzionare normal‐
mente.
Rivolgersi ad un'officina per eliminare la causa del guasto nel sistema.
Ausilio al parcheggio con sensori a
ultrasuoni 3 166.
Controllo elettronico della stabilità disinserito
Il simbolo n si accende in giallo.
Il sistema è disattivato.
Controllo elettronico della stabilità e Sistema dicontrollo della trazione
Il simbolo b si accende o lampeggia
in giallo.

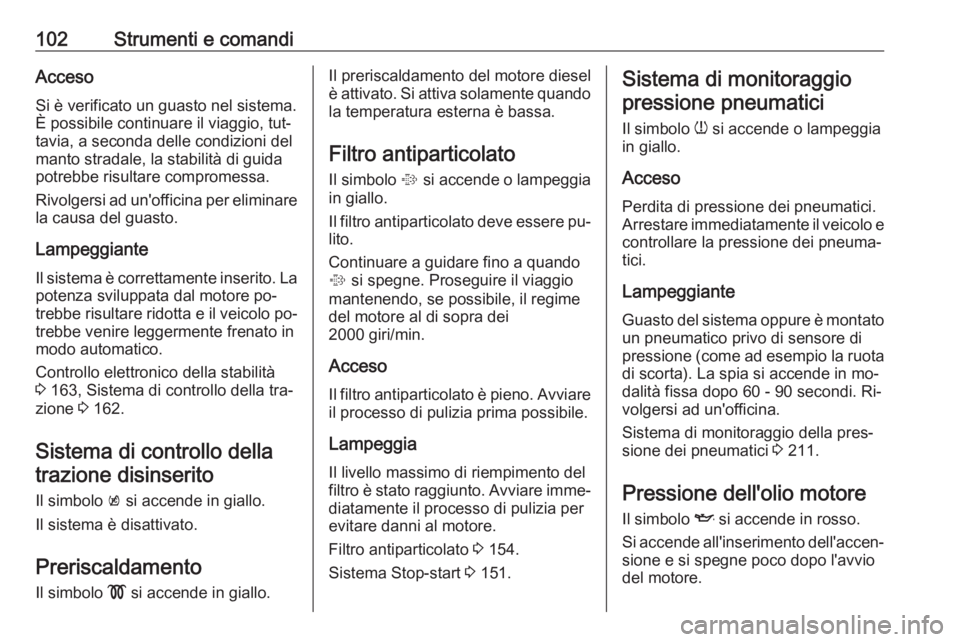

102Strumenti e comandiAccesoSi è verificato un guasto nel sistema.È possibile continuare il viaggio, tut‐ tavia, a seconda delle condizioni delmanto stradale, la stabilità di guida
potrebbe risultare compromessa.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Lampeggiante Il sistema è correttamente inserito. Lapotenza sviluppata dal motore po‐
trebbe risultare ridotta e il veicolo po‐
trebbe venire leggermente frenato in
modo automatico.
Controllo elettronico della stabilità 3 163, Sistema di controllo della tra‐
zione 3 162.
Sistema di controllo della trazione disinserito
Il simbolo k si accende in giallo.
Il sistema è disattivato.
Preriscaldamento
Il simbolo ! si accende in giallo.Il preriscaldamento del motore diesel
è attivato. Si attiva solamente quando la temperatura esterna è bassa.
Filtro antiparticolato Il simbolo % si accende o lampeggia
in giallo.
Il filtro antiparticolato deve essere pu‐
lito.
Continuare a guidare fino a quando
% si spegne. Proseguire il viaggio
mantenendo, se possibile, il regime
del motore al di sopra dei
2000 giri/min.
Acceso
Il filtro antiparticolato è pieno. Avviare il processo di pulizia prima possibile.
Lampeggia
Il livello massimo di riempimento del
filtro è stato raggiunto. Avviare imme‐
diatamente il processo di pulizia per
evitare danni al motore.
Filtro antiparticolato 3 154.
Sistema Stop-start 3 151.Sistema di monitoraggio
pressione pneumatici
Il simbolo w si accende o lampeggia
in giallo.
Acceso Perdita di pressione dei pneumatici.
Arrestare immediatamente il veicolo e
controllare la pressione dei pneuma‐ tici.
Lampeggiante Guasto del sistema oppure è montato
un pneumatico privo di sensore di
pressione (come ad esempio la ruota
di scorta). La spia si accende in mo‐
dalità fissa dopo 60 - 90 secondi. Ri‐
volgersi ad un'officina.
Sistema di monitoraggio della pres‐
sione dei pneumatici 3 211.
Pressione dell'olio motore
Il simbolo I si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.

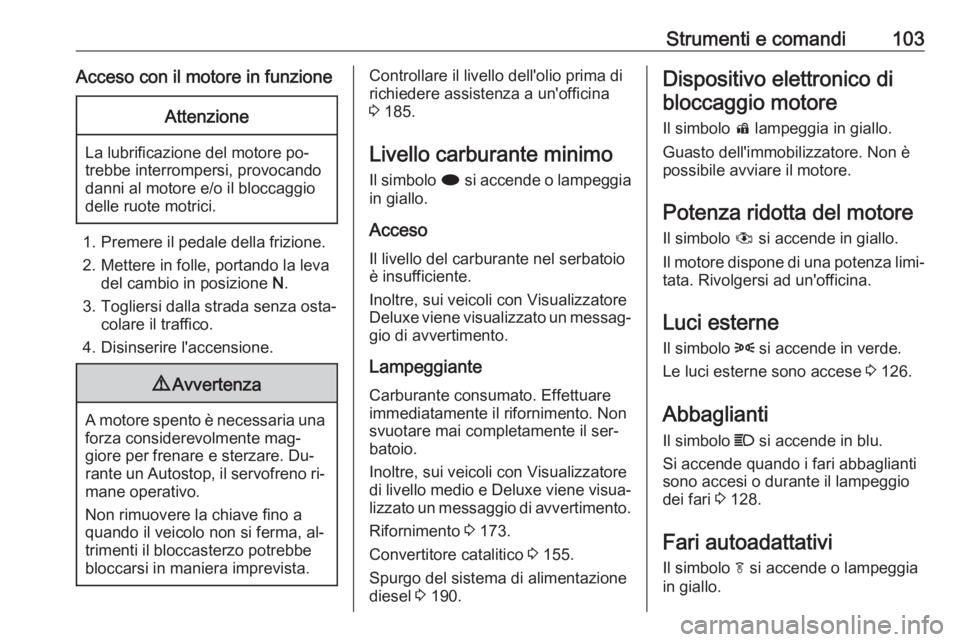

Strumenti e comandi103Acceso con il motore in funzioneAttenzione
La lubrificazione del motore po‐
trebbe interrompersi, provocando
danni al motore e/o il bloccaggio
delle ruote motrici.
1. Premere il pedale della frizione.
2. Mettere in folle, portando la leva del cambio in posizione N.
3. Togliersi dalla strada senza osta‐ colare il traffico.
4. Disinserire l'accensione.
9 Avvertenza
A motore spento è necessaria una
forza considerevolmente mag‐
giore per frenare e sterzare. Du‐
rante un Autostop, il servofreno ri‐ mane operativo.
Non rimuovere la chiave fino a
quando il veicolo non si ferma, al‐
trimenti il bloccasterzo potrebbe bloccarsi in maniera imprevista.
Controllare il livello dell'olio prima di
richiedere assistenza a un'officina
3 185.
Livello carburante minimo
Il simbolo i si accende o lampeggia
in giallo.
Acceso
Il livello del carburante nel serbatoio
è insufficiente.
Inoltre, sui veicoli con Visualizzatore
Deluxe viene visualizzato un messag‐ gio di avvertimento.
Lampeggiante Carburante consumato. Effettuare
immediatamente il rifornimento. Non
svuotare mai completamente il ser‐
batoio.
Inoltre, sui veicoli con Visualizzatore
di livello medio e Deluxe viene visua‐
lizzato un messaggio di avvertimento.
Rifornimento 3 173.
Convertitore catalitico 3 155.
Spurgo del sistema di alimentazione
diesel 3 190.Dispositivo elettronico di
bloccaggio motore
Il simbolo d lampeggia in giallo.
Guasto dell'immobilizzatore. Non è
possibile avviare il motore.
Potenza ridotta del motore
Il simbolo # si accende in giallo.
Il motore dispone di una potenza limi‐
tata. Rivolgersi ad un'officina.
Luci esterne
Il simbolo 8 si accende in verde.
Le luci esterne sono accese 3 126.
Abbaglianti
Il simbolo C si accende in blu.
Si accende quando i fari abbaglianti
sono accesi o durante il lampeggio
dei fari 3 128.
Fari autoadattativi
Il simbolo f si accende o lampeggia
in giallo.

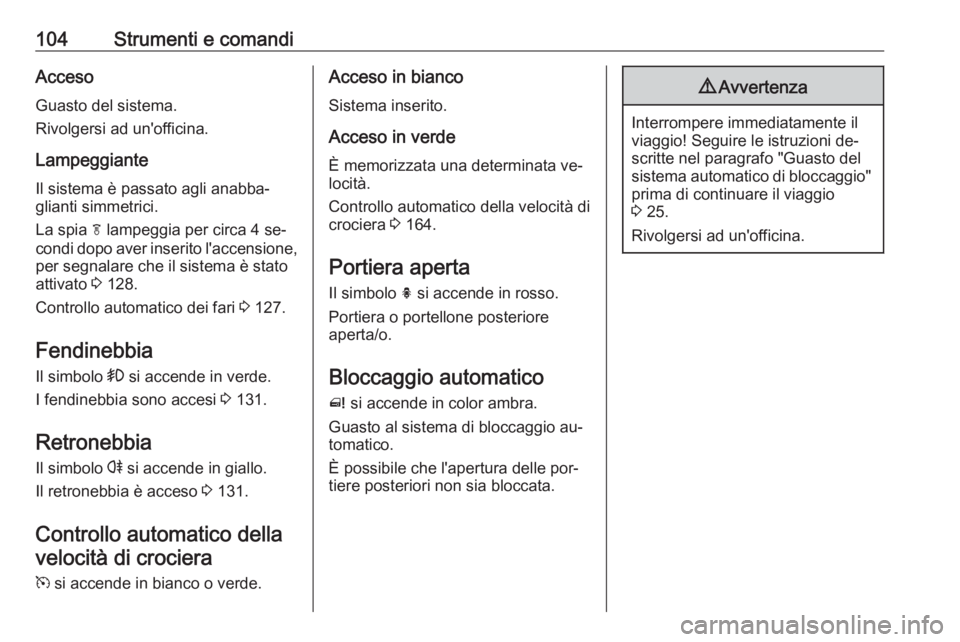

104Strumenti e comandiAccesoGuasto del sistema.
Rivolgersi ad un'officina.
Lampeggiante Il sistema è passato agli anabba‐
glianti simmetrici.
La spia f lampeggia per circa 4 se‐
condi dopo aver inserito l'accensione, per segnalare che il sistema è stato
attivato 3 128.
Controllo automatico dei fari 3 127.
Fendinebbia Il simbolo > si accende in verde.
I fendinebbia sono accesi 3 131.
Retronebbia Il simbolo r si accende in giallo.
Il retronebbia è acceso 3 131.
Controllo automatico della velocità di crociera
m si accende in bianco o verde.Acceso in bianco
Sistema inserito.
Acceso in verde È memorizzata una determinata ve‐
locità.
Controllo automatico della velocità di
crociera 3 164.
Portiera aperta
Il simbolo h si accende in rosso.
Portiera o portellone posteriore
aperta/o.
Bloccaggio automatico^ si accende in color ambra.
Guasto al sistema di bloccaggio au‐
tomatico.
È possibile che l'apertura delle por‐
tiere posteriori non sia bloccata.9 Avvertenza
Interrompere immediatamente il
viaggio! Seguire le istruzioni de‐ scritte nel paragrafo "Guasto del
sistema automatico di bloccaggio" prima di continuare il viaggio
3 25.
Rivolgersi ad un'officina.

Strumenti e comandi105Visualizzatori
informativi
Driver Information Center Il Driver Information Centre è ubicato
nel quadro strumenti tra il tachimetro
e il contagiri. È disponibile come Vi‐
sualizzatore di livello medio, Deluxe o Deluxe Combi.
Il visualizzatore di livello medio indica:
● contachilometri generale
● contachilometri parziale
● alcune spie
● informazioni del veicolo
● informazioni su viaggio/carbu‐ rante
● messaggi del veicolo, visualizzati
come codici numerici 3 110
Nel visualizzatore Deluxe è possibile
selezionare i seguenti menu pre‐
mendo MENU sulla leva degli indica‐
tori di direzione:
● Menu informazioni veicolo
● Menu info parzializz. carburante
Nel visualizzatore Deluxe-Combi, le
pagine del menu possono essere se‐
lezionate premendo MENU sulla leva
degli indicatori di direzione; i simboli
del Menu vengono indicati nella riga
superiore del display:
● X Menu informazioni veicolo
● W Menu info parzializz.
carburante
Alcune delle funzioni visualizzate dif‐
feriscono quando il veicolo viene gui‐
dato o è fermo. Alcune funzioni sono
disponibili solo quando il veicolo
viene guidato.
Personalizzazione del veicolo 3 117,
Impostazioni memorizzate 3 22.

106Strumenti e comandiSelezione di menu e funzioniI menu e le funzioni possono essere
selezionati mediante i pulsanti sulla leva degli indicatori di direzione.
Premere MENU per passare da un
menu all'altro o per passare da un
sottomenu al livello del menu imme‐
diatamente superiore.
Ruotare la manopola di regolazione
per selezionare un'opzione di menu o per impostare un valore numerico.
Premere SET/CLR per selezionare
una funzione o per confermare un messaggio.
Menu informazioni veicolo Premere MENU per selezionare
Menu informazioni veicolo , oppure
selezionare X sul Visualizzatore
Deluxe Combi.
Ruotare la manopola di regolazione per selezionare un sottomenu. Pre‐
mere SET/CLR per confermare.
Seguire le istruzioni fornite nei sotto‐ menu.
I possibili sottomenu possono essere, a seconda della versione:
● Unità di misura : Le unità di mi‐
sura visualizzate possono essere
modificate.
Sui veicoli dotati di Visualizzatore
di livello medio è possibile sele‐
zionare le impostazioni seguenti:
● Unità di misura1 : Gran Bre‐
tagna
● Unità di misura2 : Stati Uniti
● Unità di misura3 : Europa

Strumenti e comandi107●Sistema pressione pneumatici :
Controlla la pressione di tutti e
quattro i pneumatici durante la
guida 3 211.
● Carico pneumatici : Seleziona la
categoria di pressione dei pneu‐
matici in base alla pressione ef‐
fettiva dei pneumatici 3 211.
● Vita utile residua olio : Indica
quando cambiare l'olio motore e
il filtro 3 94.
● Allarme velocità : Se la velocità
preimpostata viene superata, si
attiva un segnale acustico.
● Lingua : È possibile modificare la
lingua visualizzata se il veicolo
non è dotato di radio.
Selezione e indicazione possono es‐
sere diverse fra il Visualizzatore di li‐
vello medio, quello Deluxe e quello
Deluxe Combi.
Menu info parzializz. carburante
Premere MENU per selezionare
Menu info parzializz. carburante , op‐
pure selezionare W sul Visualizza‐
tore Deluxe Combi.
Ruotare la manopola di regolazione
per selezionare un sottomenu. Pre‐
mere SET/CLR per confermare.
● contachilometri parziale 1
● contachilometri parziale 2
● indicazione digitale della velocità
Contachilometri parziale 2 e velocità
digitale sono disponibili solo nei vei‐
coli dotati di visualizzatore Deluxe o
Deluxe-Combi.

108Strumenti e comandiAzzerare il contachilometri parziale
premendo SET/CLR sulla leva degli
indicatori di direzione per alcuni se‐
condi o premendo la manopola di re‐
set tra il tachimetro e il Driver Infor‐
mation Center con l'accensione inse‐
rita.
Nei veicoli con computer di bordo
sono disponibili più sottomenu.
Selezione e indicazione possono es‐
sere diverse fra il Visualizzatore di li‐
vello medio, quello Deluxe e quello
Deluxe Combi.
Menu info parzializz./carburante, computer di bordo 3 114.
Visualizzatore Grafico Info, Visualizzatore a colori Info
A seconda della configurazione, il vei‐
colo è dotato di
● Visualizzatore Info Grafico
oppure
● Visualizzatore Info a Colori
Il Visualizzatore Info si trova nel qua‐
dro strumenti, sopra il sistema Info‐
tainment.Visualizzatore Info Grafico
A seconda del sistema Infotainment,
il Visualizzatore Info Grafico è dispo‐
nibile in due versioni.
Il Visualizzatore Info Grafico indica:
● orario 3 89
● temperatura esterna 3 89
● data 3 89
● impostazioni del climatizzatore elettronico 3 139
● sistema Infotainment, vedi de‐ scrizione del sistema Infotain‐
ment nel manuale Infotainment
● impostazioni per la personalizza‐
zione del veicolo 3 117
Visualizzatore Info a Colori
