OPEL MOKKA 2015 Manuale di uso e manutenzione (in Italian)

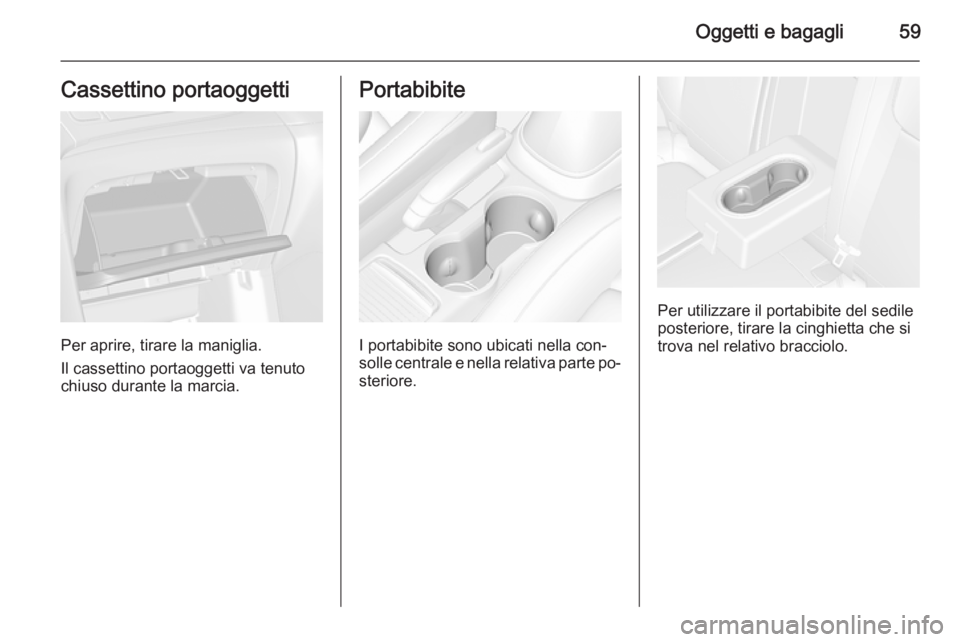

Oggetti e bagagli59Cassettino portaoggetti
Per aprire, tirare la maniglia.
Il cassettino portaoggetti va tenuto
chiuso durante la marcia.
Portabibite
I portabibite sono ubicati nella con‐
solle centrale e nella relativa parte po‐ steriore.
Per utilizzare il portabibite del sedile
posteriore, tirare la cinghietta che si
trova nel relativo bracciolo.

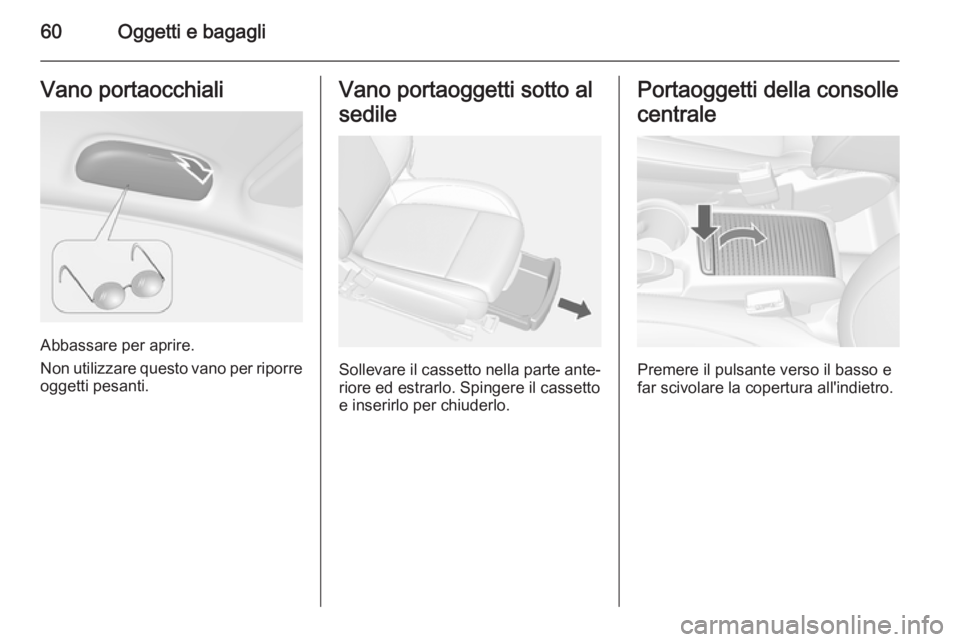

60Oggetti e bagagliVano portaocchiali
Abbassare per aprire.
Non utilizzare questo vano per riporre
oggetti pesanti.
Vano portaoggetti sotto al
sedile
Sollevare il cassetto nella parte ante‐
riore ed estrarlo. Spingere il cassetto
e inserirlo per chiuderlo.
Portaoggetti della consolle
centrale
Premere il pulsante verso il basso e
far scivolare la copertura all'indietro.

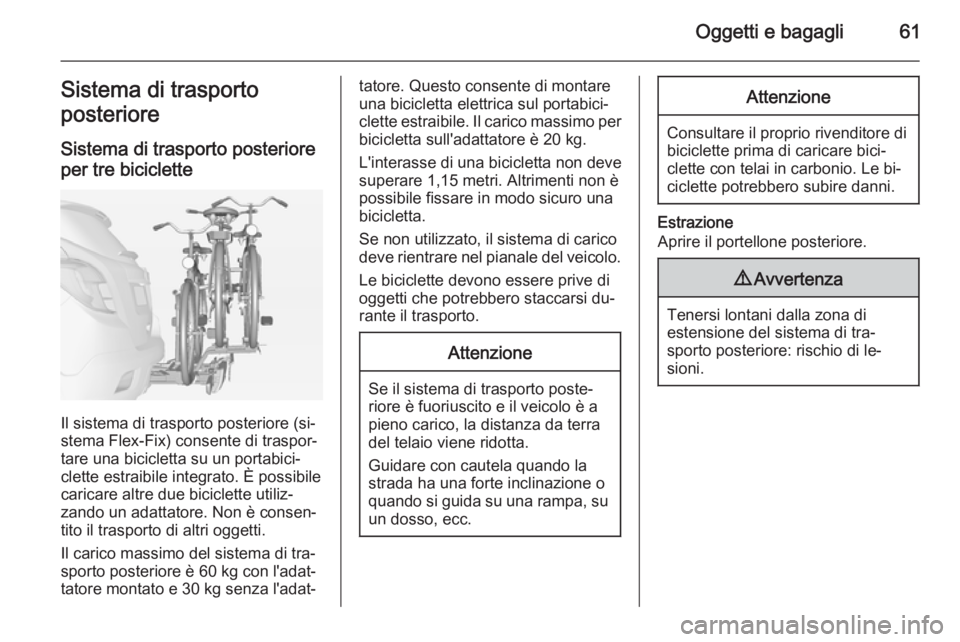

Oggetti e bagagli61Sistema di trasporto
posteriore
Sistema di trasporto posteriore per tre biciclette
Il sistema di trasporto posteriore (si‐
stema Flex-Fix) consente di traspor‐
tare una bicicletta su un portabici‐
clette estraibile integrato. È possibile caricare altre due biciclette utiliz‐
zando un adattatore. Non è consen‐
tito il trasporto di altri oggetti.
Il carico massimo del sistema di tra‐
sporto posteriore è 60 kg con l'adat‐ tatore montato e 30 kg senza l'adat‐
tatore. Questo consente di montare
una bicicletta elettrica sul portabici‐
clette estraibile. Il carico massimo per
bicicletta sull'adattatore è 20 kg.
L'interasse di una bicicletta non deve
superare 1,15 metri. Altrimenti non è
possibile fissare in modo sicuro una
bicicletta.
Se non utilizzato, il sistema di carico
deve rientrare nel pianale del veicolo.
Le biciclette devono essere prive di
oggetti che potrebbero staccarsi du‐
rante il trasporto.Attenzione
Se il sistema di trasporto poste‐
riore è fuoriuscito e il veicolo è a
pieno carico, la distanza da terra
del telaio viene ridotta.
Guidare con cautela quando la
strada ha una forte inclinazione o quando si guida su una rampa, su un dosso, ecc.
Attenzione
Consultare il proprio rivenditore di
biciclette prima di caricare bici‐
clette con telai in carbonio. Le bi‐
ciclette potrebbero subire danni.
Estrazione
Aprire il portellone posteriore.
9 Avvertenza
Tenersi lontani dalla zona di
estensione del sistema di tra‐
sporto posteriore: rischio di le‐
sioni.

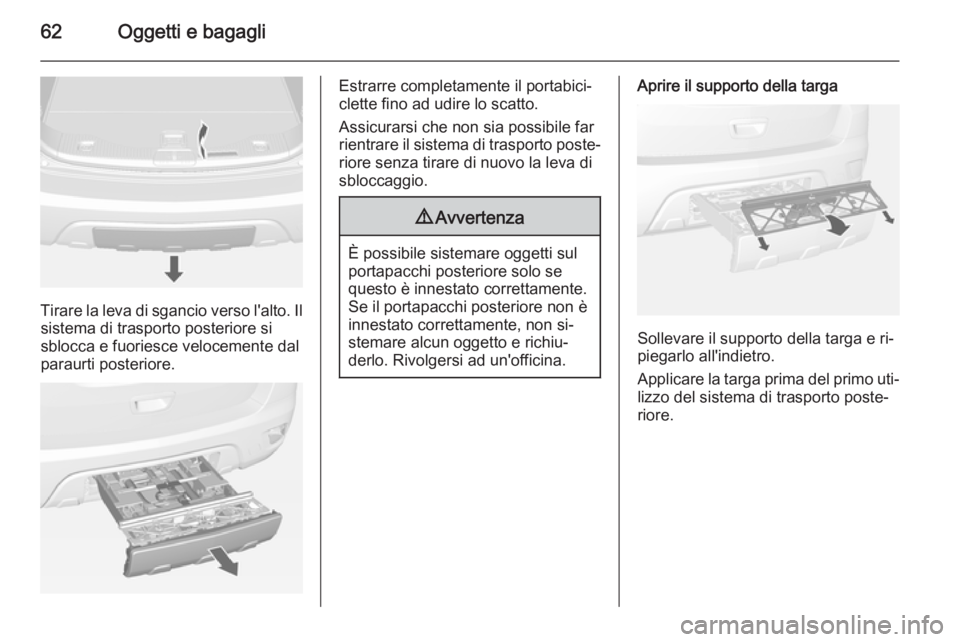

62Oggetti e bagagli
Tirare la leva di sgancio verso l'alto. Ilsistema di trasporto posteriore si
sblocca e fuoriesce velocemente dal
paraurti posteriore.
Estrarre completamente il portabici‐
clette fino ad udire lo scatto.
Assicurarsi che non sia possibile far
rientrare il sistema di trasporto poste‐
riore senza tirare di nuovo la leva di
sbloccaggio.9 Avvertenza
È possibile sistemare oggetti sul
portapacchi posteriore solo se
questo è innestato correttamente.
Se il portapacchi posteriore non è
innestato correttamente, non si‐
stemare alcun oggetto e richiu‐
derlo. Rivolgersi ad un'officina.
Aprire il supporto della targa
Sollevare il supporto della targa e ri‐
piegarlo all'indietro.
Applicare la targa prima del primo uti‐
lizzo del sistema di trasporto poste‐
riore.

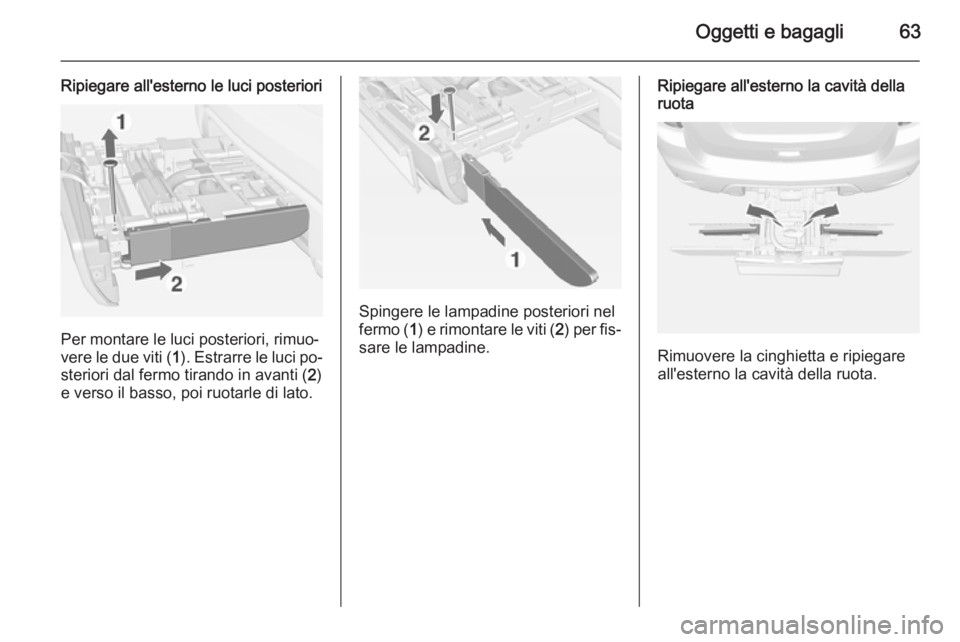

Oggetti e bagagli63
Ripiegare all'esterno le luci posteriori
Per montare le luci posteriori, rimuo‐
vere le due viti ( 1). Estrarre le luci po‐
steriori dal fermo tirando in avanti ( 2)
e verso il basso, poi ruotarle di lato.
Spingere le lampadine posteriori nel
fermo ( 1) e rimontare le viti ( 2) per fis‐
sare le lampadine.
Ripiegare all'esterno la cavità della
ruota
Rimuovere la cinghietta e ripiegare
all'esterno la cavità della ruota.

64Oggetti e bagagli
Bloccaggio del portabiciclette
posteriore
Rimuovere la cinghietta e portare le
leve di bloccaggio di lato il più possi‐
bile.
In caso contrario, il funzionamento si‐ curo non è garantito.
Montaggio del portabici
Sollevare il portabici nella parte po‐
steriore ( 1) e tirarlo indietro.
Ripiegare il portabici verso l'alto ( 2).
Premere il portabici verso il basso ( 1)
e portare la maniglia ( 2) all'indietro
per bloccarla in posizione.

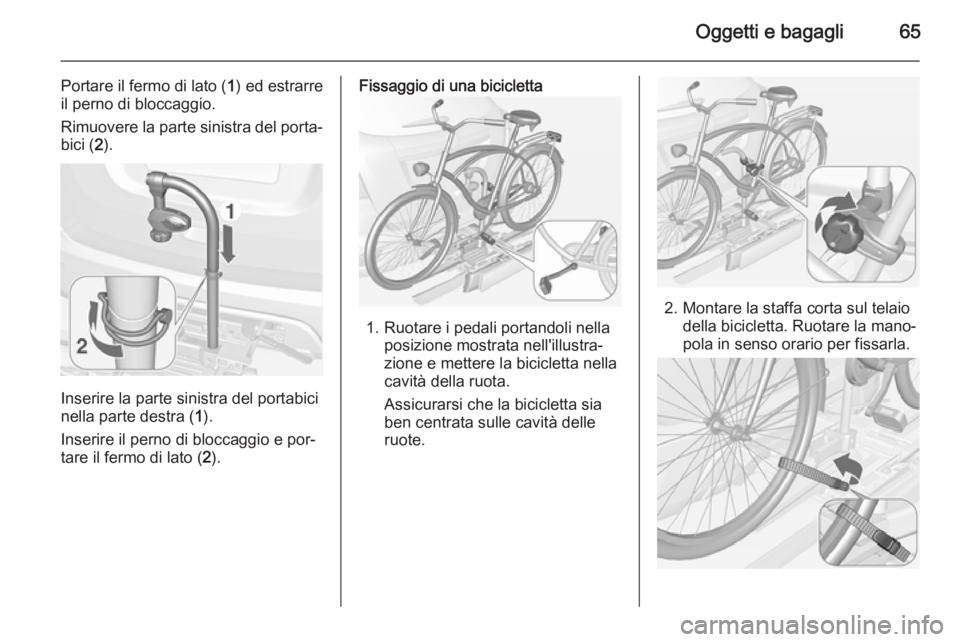

Oggetti e bagagli65
Portare il fermo di lato (1) ed estrarre
il perno di bloccaggio.
Rimuovere la parte sinistra del porta‐
bici ( 2).
Inserire la parte sinistra del portabici
nella parte destra ( 1).
Inserire il perno di bloccaggio e por‐
tare il fermo di lato ( 2).
Fissaggio di una bicicletta
1. Ruotare i pedali portandoli nella
posizione mostrata nell'illustra‐
zione e mettere la bicicletta nella
cavità della ruota.
Assicurarsi che la bicicletta sia
ben centrata sulle cavità delle
ruote.
2. Montare la staffa corta sul telaio della bicicletta. Ruotare la mano‐
pola in senso orario per fissarla.

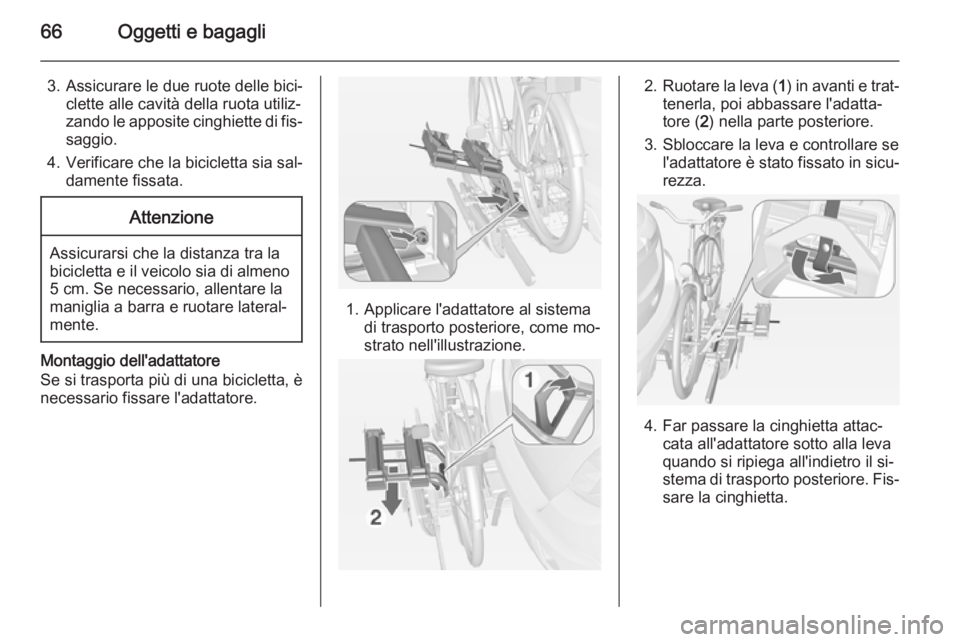

66Oggetti e bagagli
3. Assicurare le due ruote delle bici‐clette alle cavità della ruota utiliz‐
zando le apposite cinghiette di fis‐ saggio.
4. Verificare che la bicicletta sia sal‐ damente fissata.Attenzione
Assicurarsi che la distanza tra la
bicicletta e il veicolo sia di almeno
5 cm. Se necessario, allentare la
maniglia a barra e ruotare lateral‐
mente.
Montaggio dell'adattatore
Se si trasporta più di una bicicletta, è
necessario fissare l'adattatore.
1. Applicare l'adattatore al sistema di trasporto posteriore, come mo‐
strato nell'illustrazione.
2. Ruotare la leva ( 1) in avanti e trat‐
tenerla, poi abbassare l'adatta‐
tore ( 2) nella parte posteriore.
3. Sbloccare la leva e controllare se l'adattatore è stato fissato in sicu‐
rezza.
4. Far passare la cinghietta attac‐ cata all'adattatore sotto alla leva
quando si ripiega all'indietro il si‐
stema di trasporto posteriore. Fis‐
sare la cinghietta.

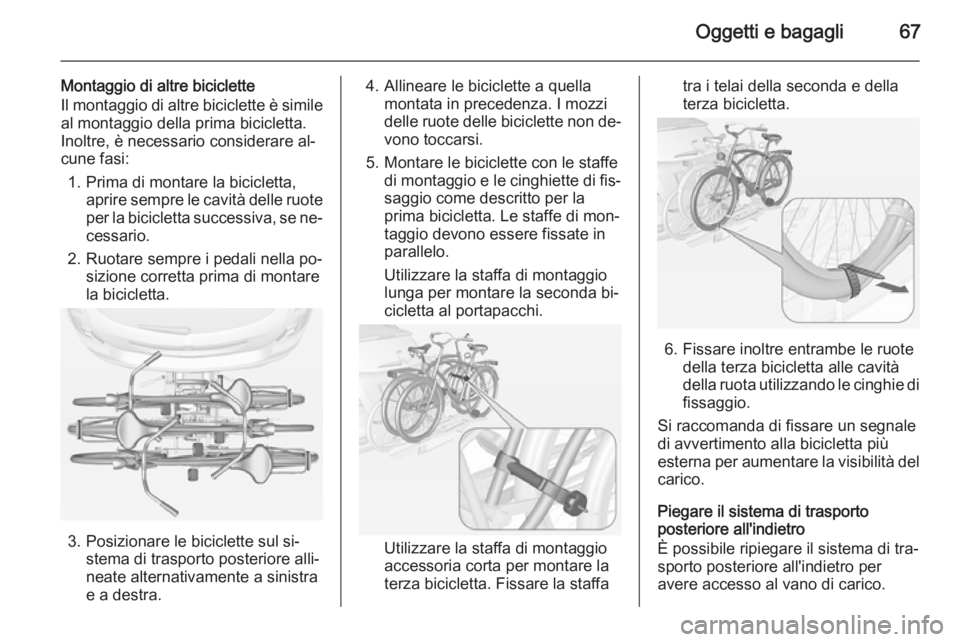

Oggetti e bagagli67
Montaggio di altre biciclette
Il montaggio di altre biciclette è simile
al montaggio della prima bicicletta.
Inoltre, è necessario considerare al‐
cune fasi:
1. Prima di montare la bicicletta, aprire sempre le cavità delle ruoteper la bicicletta successiva, se ne‐
cessario.
2. Ruotare sempre i pedali nella po‐ sizione corretta prima di montare
la bicicletta.
3. Posizionare le biciclette sul si‐ stema di trasporto posteriore alli‐
neate alternativamente a sinistra
e a destra.
4. Allineare le biciclette a quella montata in precedenza. I mozzi
delle ruote delle biciclette non de‐
vono toccarsi.
5. Montare le biciclette con le staffe di montaggio e le cinghiette di fis‐saggio come descritto per la
prima bicicletta. Le staffe di mon‐
taggio devono essere fissate in
parallelo.
Utilizzare la staffa di montaggio
lunga per montare la seconda bi‐
cicletta al portapacchi.
Utilizzare la staffa di montaggio
accessoria corta per montare la
terza bicicletta. Fissare la staffa
tra i telai della seconda e della
terza bicicletta.
6. Fissare inoltre entrambe le ruote della terza bicicletta alle cavità
della ruota utilizzando le cinghie di fissaggio.
Si raccomanda di fissare un segnale
di avvertimento alla bicicletta più
esterna per aumentare la visibilità del
carico.
Piegare il sistema di trasporto
posteriore all'indietro
È possibile ripiegare il sistema di tra‐
sporto posteriore all'indietro per
avere accesso al vano di carico.

68Oggetti e bagagli
■ Senza adattatore montato:
Premere la leva (1) per sbloccare e
trattenerla.
Tirare il portabici ( 2) all'indietro per
ripiegare il sistema di trasporto po‐ steriore.
■ Con adattatore montato:
9 Avvertenza
Fare attenzione quando si sblocca
il sistema di trasporto posteriore,
perché si inclinerà all'indietro. Ri‐
schio di lesioni.
Tenere il telaio ( 1) della bicicletta
più esterna con una mano e tirare
la cinghietta ( 2) per sbloccarla.
Tenere la bicicletta più esterna con entrambe le mani e ripiegare il si‐
stema di trasporto posteriore all'in‐
dietro.
Per aumentare la visibilità, le luci po‐
steriori del veicolo si attivano quando
il sistema di trasporto posteriore è ri‐
piegato.
9 Avvertenza
Quando si ripiega di nuovo in
avanti il sistema di trasporto po‐ steriore, assicurarsi che sia bloc‐cato in sicurezza.
Smontaggio delle biciclette
Aprire le cinghiette di entrambe le
ruote.
Ruotare la manopola in senso antio‐
rario e smontare le staffe di montag‐
gio.
Staccare l'adattatore
Staccare l'adattatore prima di rimuo‐
vere la bicicletta dal sistema di tra‐
sporto posteriore.
1. Ripiegare all'interno le cavità delle
ruote.
