OPEL MOVANO_B 2014 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2014, Model line: MOVANO_B, Model: OPEL MOVANO_B 2014Pages: 209, PDF-Größe: 4.81 MB
Page 71 of 209

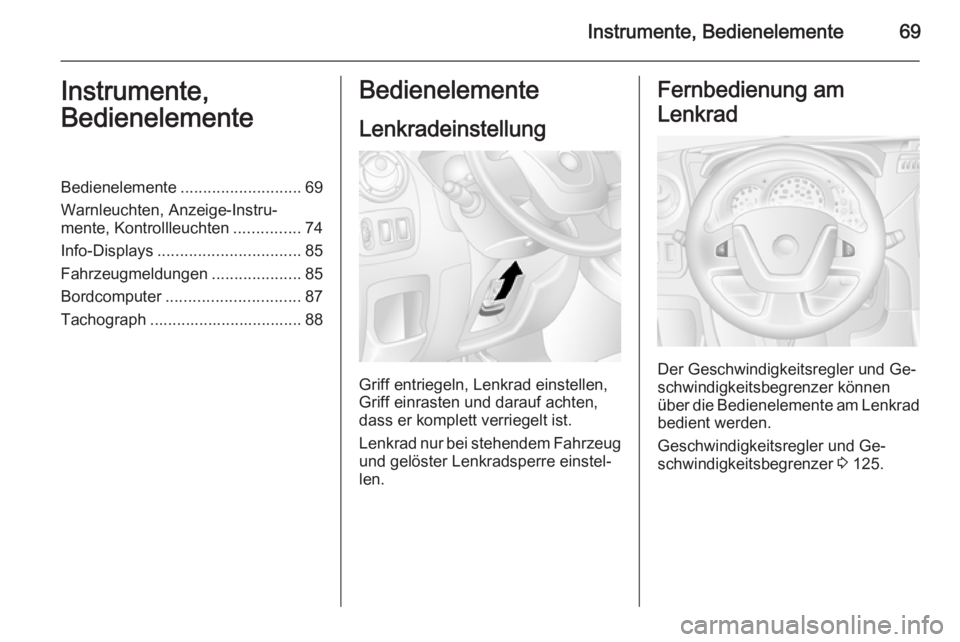

Instrumente, Bedienelemente69Instrumente,
BedienelementeBedienelemente ........................... 69
Warnleuchten, Anzeige-Instru‐
mente, Kontrollleuchten ...............74
Info-Displays ................................ 85
Fahrzeugmeldungen ....................85
Bordcomputer .............................. 87
Tachograph .................................. 88Bedienelemente
Lenkradeinstellung
Griff entriegeln, Lenkrad einstellen,
Griff einrasten und darauf achten,
dass er komplett verriegelt ist.
Lenkrad nur bei stehendem Fahrzeug
und gelöster Lenkradsperre einstel‐
len.
Fernbedienung am
Lenkrad
Der Geschwindigkeitsregler und Ge‐
schwindigkeitsbegrenzer können
über die Bedienelemente am Lenkrad bedient werden.
Geschwindigkeitsregler und Ge‐
schwindigkeitsbegrenzer 3 125.
Page 72 of 209

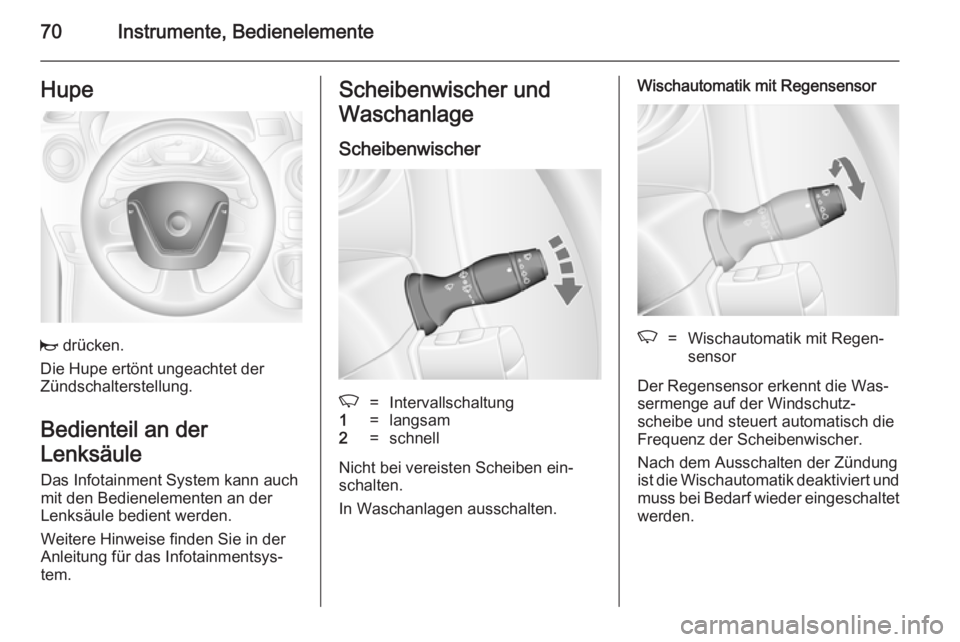

70Instrumente, BedienelementeHupe
j drücken.
Die Hupe ertönt ungeachtet der
Zündschalterstellung.
Bedienteil an der
Lenksäule Das Infotainment System kann auch
mit den Bedienelementen an der
Lenksäule bedient werden.
Weitere Hinweise finden Sie in der
Anleitung für das Infotainmentsys‐
tem.
Scheibenwischer und
Waschanlage
ScheibenwischerK=Intervallschaltung1=langsam2=schnell
Nicht bei vereisten Scheiben ein‐
schalten.
In Waschanlagen ausschalten.
Wischautomatik mit RegensensorK=Wischautomatik mit Regen‐
sensor
Der Regensensor erkennt die Was‐ sermenge auf der Windschutz‐
scheibe und steuert automatisch die Frequenz der Scheibenwischer.
Nach dem Ausschalten der Zündung
ist die Wischautomatik deaktiviert und muss bei Bedarf wieder eingeschaltet
werden.
Page 73 of 209

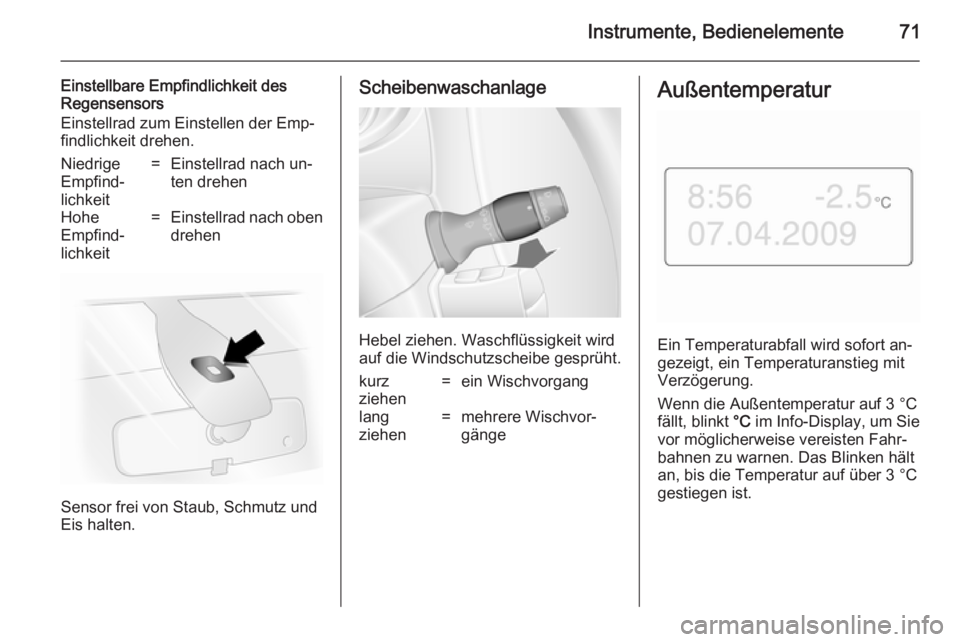

Instrumente, Bedienelemente71
Einstellbare Empfindlichkeit des
Regensensors
Einstellrad zum Einstellen der Emp‐ findlichkeit drehen.Niedrige
Empfind‐
lichkeit=Einstellrad nach un‐
ten drehenHohe
Empfind‐
lichkeit=Einstellrad nach oben drehen
Sensor frei von Staub, Schmutz und
Eis halten.
Scheibenwaschanlage
Hebel ziehen. Waschflüssigkeit wird
auf die Windschutzscheibe gesprüht.
kurz
ziehen=ein Wischvorganglang
ziehen=mehrere Wischvor‐
gängeAußentemperatur
Ein Temperaturabfall wird sofort an‐
gezeigt, ein Temperaturanstieg mit
Verzögerung.
Wenn die Außentemperatur auf 3 °C fällt, blinkt °C im Info-Display, um Sie
vor möglicherweise vereisten Fahr‐
bahnen zu warnen. Das Blinken hält an, bis die Temperatur auf über 3 °Cgestiegen ist.
Page 74 of 209

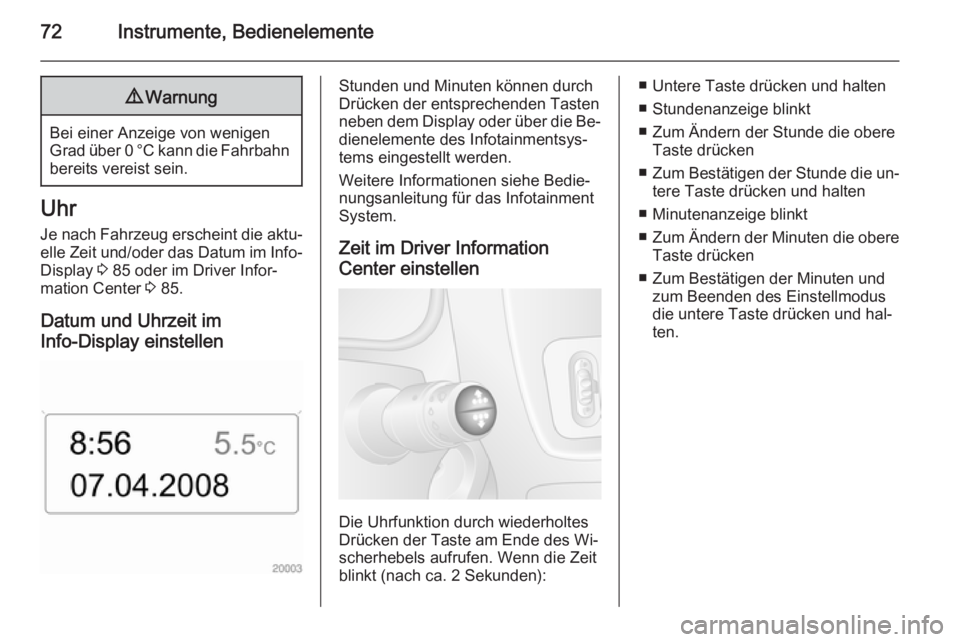

72Instrumente, Bedienelemente9Warnung
Bei einer Anzeige von wenigen
Grad über 0 °C kann die Fahrbahn bereits vereist sein.
Uhr
Je nach Fahrzeug erscheint die aktu‐ elle Zeit und/oder das Datum im Info-
Display 3 85 oder im Driver Infor‐
mation Center 3 85.
Datum und Uhrzeit im
Info-Display einstellen
Stunden und Minuten können durch
Drücken der entsprechenden Tasten neben dem Display oder über die Be‐ dienelemente des Infotainmentsys‐
tems eingestellt werden.
Weitere Informationen siehe Bedie‐
nungsanleitung für das Infotainment
System.
Zeit im Driver Information
Center einstellen
Die Uhrfunktion durch wiederholtes
Drücken der Taste am Ende des Wi‐
scherhebels aufrufen. Wenn die Zeit
blinkt (nach ca. 2 Sekunden):
■ Untere Taste drücken und halten
■ Stundenanzeige blinkt
■ Zum Ändern der Stunde die obere Taste drücken
■ Zum Bestätigen der Stunde die un‐
tere Taste drücken und halten
■ Minutenanzeige blinkt
■ Zum Ändern der Minuten die obere
Taste drücken
■ Zum Bestätigen der Minuten und zum Beenden des Einstellmodus
die untere Taste drücken und hal‐
ten.
Page 75 of 209
Instrumente, Bedienelemente73Zubehörsteckdosen
12-V-Zubehörsteckdosen befinden
sich in der Instrumententafel und hin‐ ten im Fahrzeug.
Bei Anschluss von elektrischem Zu‐behör in Fahrzeugen mit stehendem
Motor wird die Fahrzeugbatterie ent‐
laden.
Die maximale Leistungsaufnahme
darf 120 Watt nicht überschreiten.
Angeschlossenes elektrisches Zube‐
hör muss bezüglich der elektromag‐
netischen Verträglichkeit der
DIN VDE 40 839 entsprechen.
Kein Strom abgebendes Zubehör wie
z. B. Ladegeräte oder Batterien an‐
schließen.
Die Steckdose nicht durch ungeeig‐
nete Stecker beschädigen.
Zigarettenanzünder
Zigarettenanzünder hineindrücken.
Er schaltet sich automatisch ab, wenn
die Wendel glüht. Zigarettenanzün‐
der herausziehen.
Ascher
Achtung
Nur für Asche, nicht für brennbare Abfälle.
Page 76 of 209

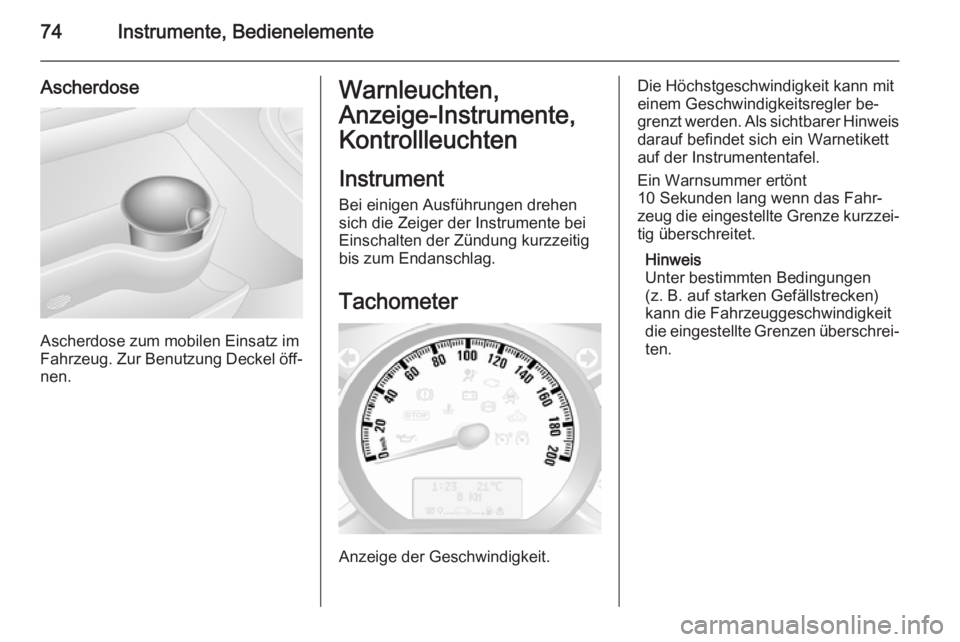

74Instrumente, Bedienelemente
Ascherdose
Ascherdose zum mobilen Einsatz im
Fahrzeug. Zur Benutzung Deckel öff‐
nen.
Warnleuchten,
Anzeige-Instrumente,
Kontrollleuchten
Instrument
Bei einigen Ausführungen drehen
sich die Zeiger der Instrumente bei
Einschalten der Zündung kurzzeitig
bis zum Endanschlag.
Tachometer
Anzeige der Geschwindigkeit.
Die Höchstgeschwindigkeit kann mit
einem Geschwindigkeitsregler be‐
grenzt werden. Als sichtbarer Hinweis
darauf befindet sich ein Warnetikett
auf der Instrumententafel.
Ein Warnsummer ertönt
10 Sekunden lang wenn das Fahr‐
zeug die eingestellte Grenze kurzzei‐
tig überschreitet.
Hinweis
Unter bestimmten Bedingungen
(z. B. auf starken Gefällstrecken)
kann die Fahrzeuggeschwindigkeit
die eingestellte Grenzen überschrei‐ ten.
Page 77 of 209
Instrumente, Bedienelemente75Kilometerzähler
Zeigt die aufgezeichnete Strecke in
Km an.
Tageskilometerzähler
Der Tageskilometerzähler zeigt die
seit dem letzten Zurücksetzen gefah‐
rene Strecke an.
Die Taste am Ende des Wischerhe‐
bels einmal drücken, um den Tages‐
kilometerzähler anzuzeigen.
Zum Zurücksetzen bei angezeigtem
Tageskilometerzähler und einge‐
schalteter Zündung die Taste
drücken und einige Sekunden lang
halten. Die Anzeige blinkt und der
Wert wird auf Null zurückgesetzt.
Tachograph 3 88.
Drehzahlmesser
Zeigt die Motordrehzahl an.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.
Kraftstoffanzeige
Zeigt den Kraftstoffstand im Tank an.
Bei geringem Füllstand leuchtet die
Kontrollleuchte Y. Sofort tanken
3 132.
Tank nie leer fahren. Diesel-Kraft‐
stoffsystem entlüften 3 143.
Page 78 of 209

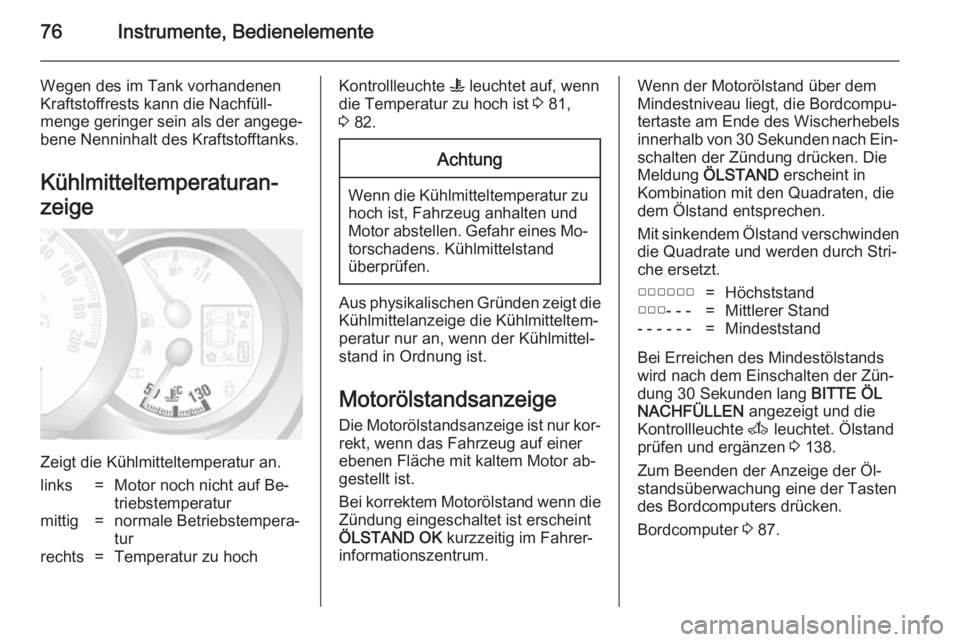

76Instrumente, Bedienelemente
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als der angege‐
bene Nenninhalt des Kraftstofftanks.
Kühlmitteltemperaturan‐
zeige
Zeigt die Kühlmitteltemperatur an.
links=Motor noch nicht auf Be‐
triebstemperaturmittig=normale Betriebstempera‐
turrechts=Temperatur zu hochKontrollleuchte W leuchtet auf, wenn
die Temperatur zu hoch ist 3 81,
3 82.Achtung
Wenn die Kühlmitteltemperatur zu
hoch ist, Fahrzeug anhalten undMotor abstellen. Gefahr eines Mo‐
torschadens. Kühlmittelstand
überprüfen.
Aus physikalischen Gründen zeigt die
Kühlmittelanzeige die Kühlmitteltem‐
peratur nur an, wenn der Kühlmittel‐ stand in Ordnung ist.
Motorölstandsanzeige
Die Motorölstandsanzeige ist nur kor‐
rekt, wenn das Fahrzeug auf einer
ebenen Fläche mit kaltem Motor ab‐
gestellt ist.
Bei korrektem Motorölstand wenn die Zündung eingeschaltet ist erscheint
ÖLSTAND OK kurzzeitig im Fahrer‐
informationszentrum.
Wenn der Motorölstand über dem
Mindestniveau liegt, die Bordcompu‐ tertaste am Ende des Wischerhebels
innerhalb von 30 Sekunden nach Ein‐ schalten der Zündung drücken. Die
Meldung ÖLSTAND erscheint in
Kombination mit den Quadraten, die dem Ölstand entsprechen.
Mit sinkendem Ölstand verschwinden
die Quadrate und werden durch Stri‐
che ersetzt.▢▢▢▢▢▢=Höchststand▢▢▢- - -=Mittlerer Stand- - - - - -=Mindeststand
Bei Erreichen des Mindestölstands
wird nach dem Einschalten der Zün‐
dung 30 Sekunden lang BITTE ÖL
NACHFÜLLEN angezeigt und die
Kontrollleuchte A leuchtet. Ölstand
prüfen und ergänzen 3 138.
Zum Beenden der Anzeige der Öl‐
standsüberwachung eine der Tasten
des Bordcomputers drücken.
Bordcomputer 3 87.
Page 79 of 209

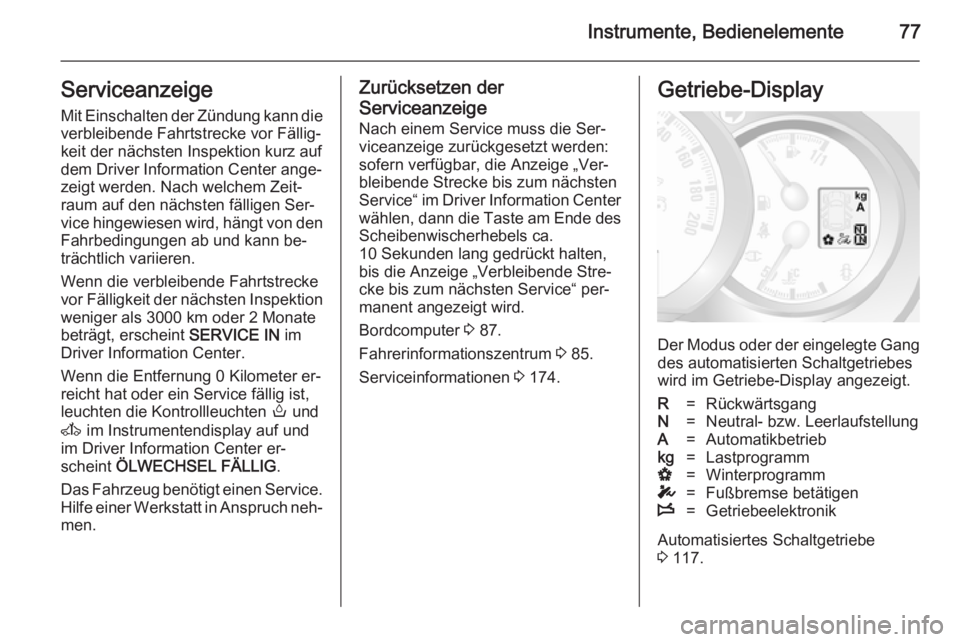

Instrumente, Bedienelemente77ServiceanzeigeMit Einschalten der Zündung kann die
verbleibende Fahrtstrecke vor Fällig‐
keit der nächsten Inspektion kurz auf
dem Driver Information Center ange‐
zeigt werden. Nach welchem Zeit‐
raum auf den nächsten fälligen Ser‐
vice hingewiesen wird, hängt von den
Fahrbedingungen ab und kann be‐
trächtlich variieren.
Wenn die verbleibende Fahrtstrecke
vor Fälligkeit der nächsten Inspektion weniger als 3000 km oder 2 Monate
beträgt, erscheint SERVICE IN im
Driver Information Center.
Wenn die Entfernung 0 Kilometer er‐
reicht hat oder ein Service fällig ist,
leuchten die Kontrollleuchten o und
A im Instrumentendisplay auf und
im Driver Information Center er‐
scheint ÖLWECHSEL FÄLLIG .
Das Fahrzeug benötigt einen Service.
Hilfe einer Werkstatt in Anspruch neh‐ men.Zurücksetzen der
Serviceanzeige Nach einem Service muss die Ser‐
viceanzeige zurückgesetzt werden:
sofern verfügbar, die Anzeige „Ver‐
bleibende Strecke bis zum nächsten
Service“ im Driver Information Center wählen, dann die Taste am Ende des
Scheibenwischerhebels ca.
10 Sekunden lang gedrückt halten, bis die Anzeige „Verbleibende Stre‐
cke bis zum nächsten Service“ per‐
manent angezeigt wird.
Bordcomputer 3 87.
Fahrerinformationszentrum 3 85.
Serviceinformationen 3 174.Getriebe-Display
Der Modus oder der eingelegte Gang
des automatisierten Schaltgetriebes
wird im Getriebe-Display angezeigt.
R=RückwärtsgangN=Neutral- bzw. LeerlaufstellungA=Automatikbetriebkg=LastprogrammV=WinterprogrammT=Fußbremse betätigenW=Getriebeelektronik
Automatisiertes Schaltgetriebe
3 117.
Page 80 of 209
78Instrumente, BedienelementeKontrollleuchtenDie beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐ ten. Die Beschreibung gilt für alle In‐
strumentenausführungen. Je nach
Ausstattung können die Kontroll‐
leuchten unterschiedlich positioniert
sein. Beim Einschalten der Zündung
leuchten die meisten Kontrollleuchten als Funktionstest kurz auf.
Die Farben der Kontrollleuchten be‐
deuten:Rot=Gefahr, wichtige Erinne‐
rungGelb=Warnung, Hinweis, StörungGrün=EinschaltbestätigungBlau=EinschaltbestätigungWeiß=Einschaltbestätigung
