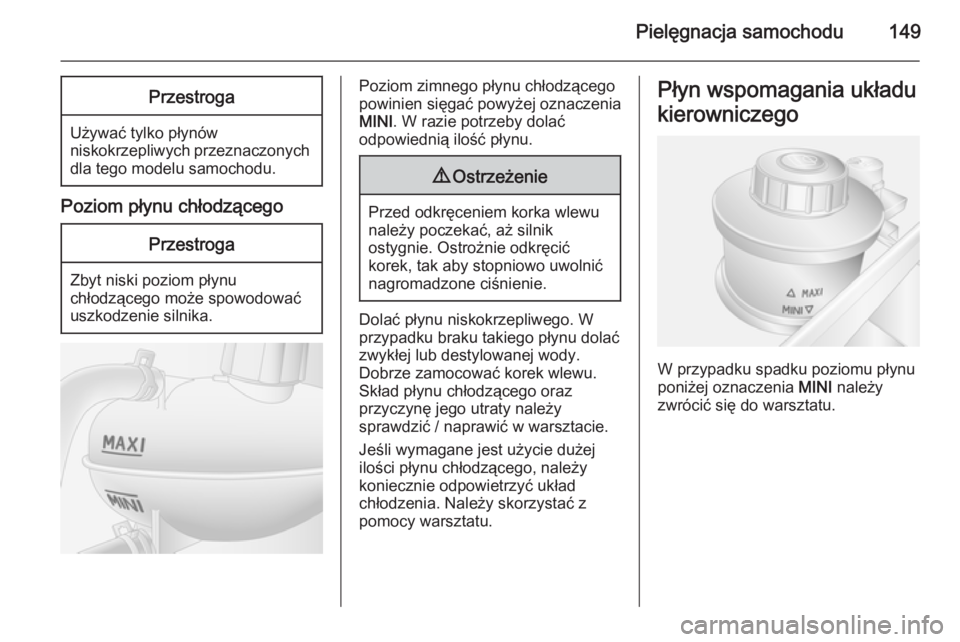

Pielęgnacja samochodu149Przestroga
Używać tylko płynów
niskokrzepliwych przeznaczonych dla tego modelu samochodu.
Poziom płynu chłodzącego
Przestroga
Zbyt niski poziom płynu
chłodzącego może spowodować
uszkodzenie silnika.
Poziom zimnego płynu chłodzącego
powinien sięgać powyżej oznaczenia
MINI . W razie potrzeby dolać
odpowiednią ilość płynu.9 Ostrzeżenie
Przed odkręceniem korka wlewu
należy poczekać, aż silnik
ostygnie. Ostrożnie odkręcić
korek, tak aby stopniowo uwolnić
nagromadzone ciśnienie.
Dolać płynu niskokrzepliwego. W
przypadku braku takiego płynu dolać zwykłej lub destylowanej wody.
Dobrze zamocować korek wlewu.
Skład płynu chłodzącego oraz
przyczynę jego utraty należy
sprawdzić / naprawić w warsztacie.
Jeśli wymagane jest użycie dużej
ilości płynu chłodzącego, należy
koniecznie odpowietrzyć układ
chłodzenia. Należy skorzystać z
pomocy warsztatu.
Płyn wspomagania układu
kierowniczego
W przypadku spadku poziomu płynu
poniżej oznaczenia MINI należy
zwrócić się do warsztatu.

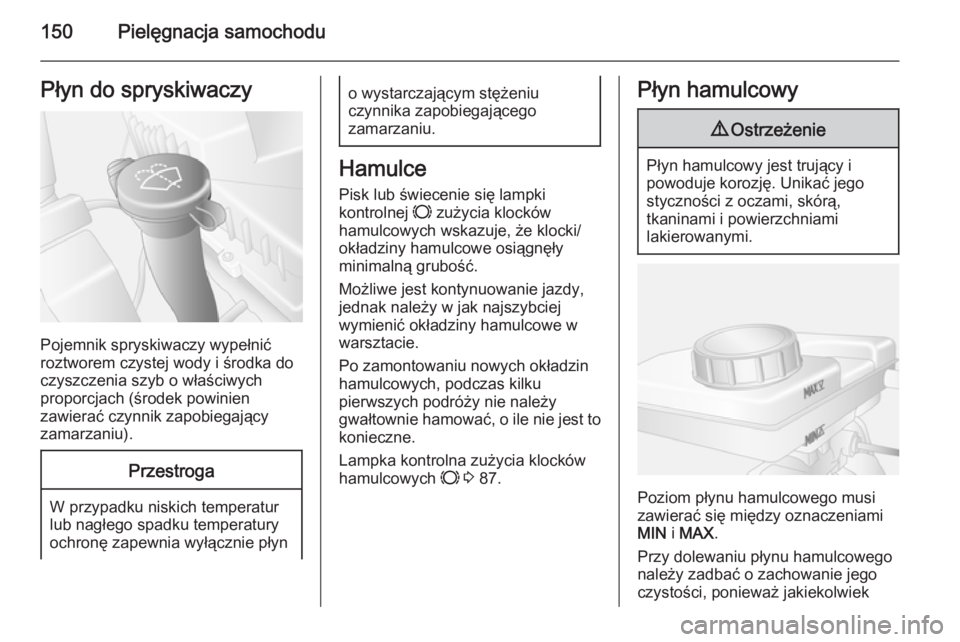

150Pielęgnacja samochoduPłyn do spryskiwaczy
Pojemnik spryskiwaczy wypełnić
roztworem czystej wody i środka do
czyszczenia szyb o właściwych
proporcjach (środek powinien
zawierać czynnik zapobiegający
zamarzaniu).
Przestroga
W przypadku niskich temperatur
lub nagłego spadku temperatury
ochronę zapewnia wyłącznie płyn
o wystarczającym stężeniu
czynnika zapobiegającego
zamarzaniu.
Hamulce
Pisk lub świecenie się lampki
kontrolnej F zużycia klocków
hamulcowych wskazuje, że klocki/
okładziny hamulcowe osiągnęły
minimalną grubość.
Możliwe jest kontynuowanie jazdy,
jednak należy w jak najszybciej
wymienić okładziny hamulcowe w
warsztacie.
Po zamontowaniu nowych okładzin
hamulcowych, podczas kilku
pierwszych podróży nie należy
gwałtownie hamować, o ile nie jest to
konieczne.
Lampka kontrolna zużycia klocków
hamulcowych F 3 87.
Płyn hamulcowy9 Ostrzeżenie
Płyn hamulcowy jest trujący i
powoduje korozję. Unikać jego
styczności z oczami, skórą,
tkaninami i powierzchniami
lakierowanymi.
Poziom płynu hamulcowego musi zawierać się między oznaczeniami
MIN i MAX .
Przy dolewaniu płynu hamulcowego
należy zadbać o zachowanie jego
czystości, ponieważ jakiekolwiek

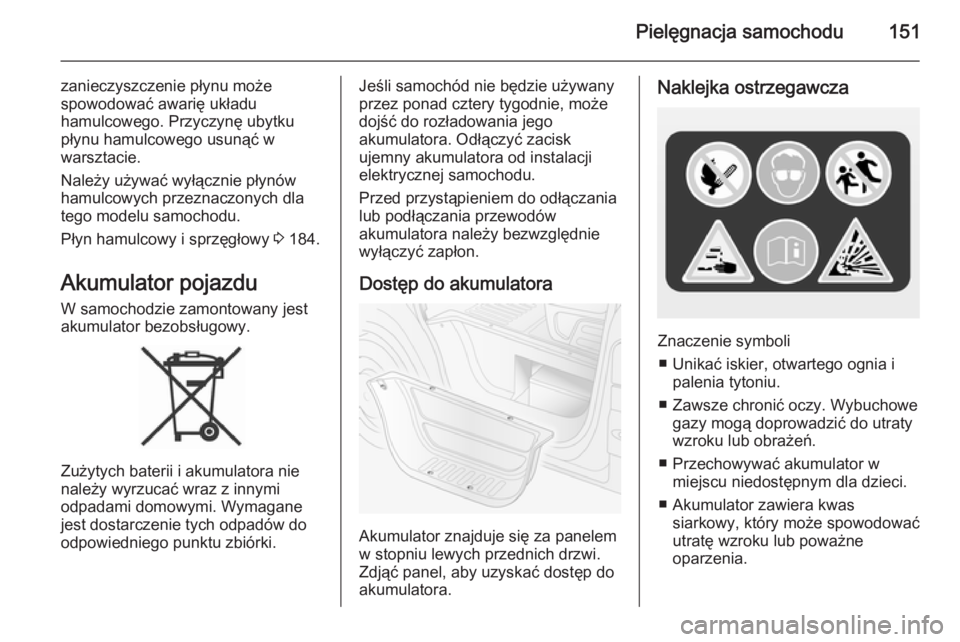

Pielęgnacja samochodu151
zanieczyszczenie płynu może
spowodować awarię układu
hamulcowego. Przyczynę ubytku
płynu hamulcowego usunąć w
warsztacie.
Należy używać wyłącznie płynów
hamulcowych przeznaczonych dla
tego modelu samochodu.
Płyn hamulcowy i sprzęgłowy 3 184.
Akumulator pojazdu W samochodzie zamontowany jest
akumulator bezobsługowy.
Zużytych baterii i akumulatora nie
należy wyrzucać wraz z innymi
odpadami domowymi. Wymagane
jest dostarczenie tych odpadów do
odpowiedniego punktu zbiórki.
Jeśli samochód nie będzie używany
przez ponad cztery tygodnie, może
dojść do rozładowania jego
akumulatora. Odłączyć zacisk
ujemny akumulatora od instalacji
elektrycznej samochodu.
Przed przystąpieniem do odłączania
lub podłączania przewodów
akumulatora należy bezwzględnie
wyłączyć zapłon.
Dostęp do akumulatora
Akumulator znajduje się za panelem
w stopniu lewych przednich drzwi.
Zdjąć panel, aby uzyskać dostęp do
akumulatora.
Naklejka ostrzegawcza
Znaczenie symboli
■ Unikać iskier, otwartego ognia i palenia tytoniu.
■ Zawsze chronić oczy. Wybuchowe gazy mogą doprowadzić do utraty
wzroku lub obrażeń.
■ Przechowywać akumulator w miejscu niedostępnym dla dzieci.
■ Akumulator zawiera kwas siarkowy, który może spowodować
utratę wzroku lub poważne
oparzenia.

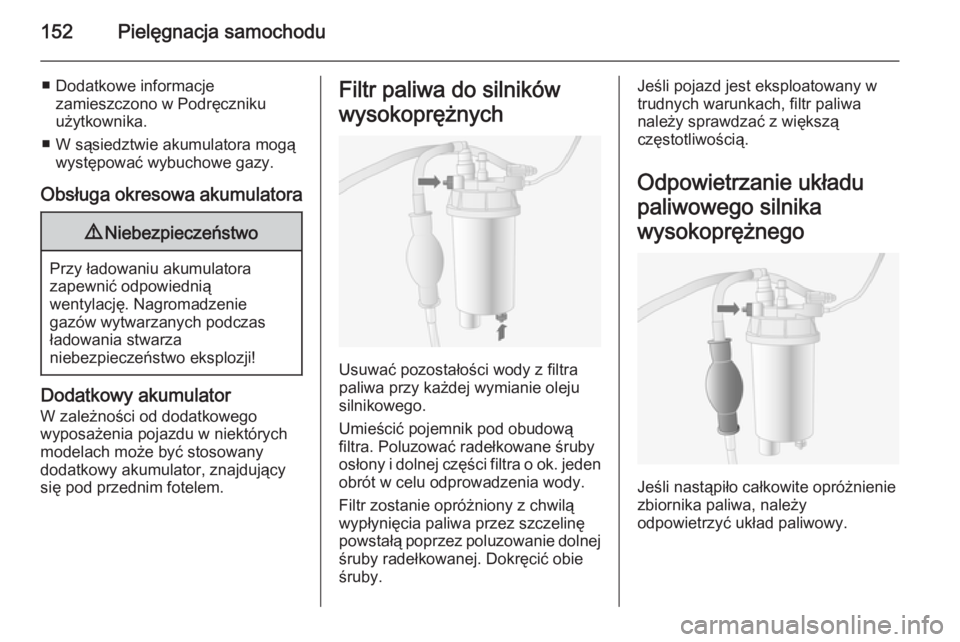

152Pielęgnacja samochodu
■ Dodatkowe informacjezamieszczono w Podręczniku
użytkownika.
■ W sąsiedztwie akumulatora mogą występować wybuchowe gazy.
Obsługa okresowa akumulatora9 Niebezpieczeństwo
Przy ładowaniu akumulatora
zapewnić odpowiednią
wentylację. Nagromadzenie
gazów wytwarzanych podczas
ładowania stwarza
niebezpieczeństwo eksplozji!
Dodatkowy akumulator
W zależności od dodatkowego
wyposażenia pojazdu w niektórych
modelach może być stosowany
dodatkowy akumulator, znajdujący
się pod przednim fotelem.
Filtr paliwa do silników
wysokoprężnych
Usuwać pozostałości wody z filtra
paliwa przy każdej wymianie oleju
silnikowego.
Umieścić pojemnik pod obudową
filtra. Poluzować radełkowane śruby
osłony i dolnej części filtra o ok. jeden
obrót w celu odprowadzenia wody.
Filtr zostanie opróżniony z chwilą
wypłynięcia paliwa przez szczelinę
powstałą poprzez poluzowanie dolnej śruby radełkowanej. Dokręcić obie
śruby.
Jeśli pojazd jest eksploatowany w
trudnych warunkach, filtr paliwa
należy sprawdzać z większą
częstotliwością.
Odpowietrzanie układu
paliwowego silnika
wysokoprężnego
Jeśli nastąpiło całkowite opróżnienie
zbiornika paliwa, należy
odpowietrzyć układ paliwowy.

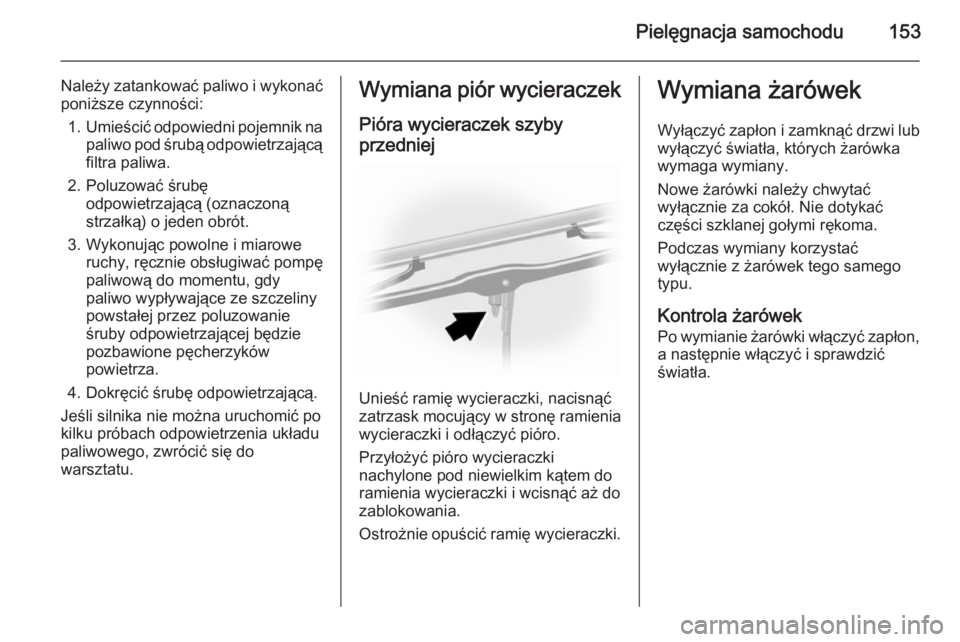

Pielęgnacja samochodu153
Należy zatankować paliwo i wykonaćponiższe czynności:
1. Umieścić odpowiedni pojemnik na
paliwo pod śrubą odpowietrzającą filtra paliwa.
2. Poluzować śrubę odpowietrzającą (oznaczoną
strzałką) o jeden obrót.
3. Wykonując powolne i miarowe ruchy, ręcznie obsługiwać pompę
paliwową do momentu, gdy
paliwo wypływające ze szczeliny
powstałej przez poluzowanie
śruby odpowietrzającej będzie
pozbawione pęcherzyków
powietrza.
4. Dokręcić śrubę odpowietrzającą.
Jeśli silnika nie można uruchomić po
kilku próbach odpowietrzenia układu
paliwowego, zwrócić się do
warsztatu.Wymiana piór wycieraczek
Pióra wycieraczek szyby
przedniej
Unieść ramię wycieraczki, nacisnąć
zatrzask mocujący w stronę ramienia wycieraczki i odłączyć pióro.
Przyłożyć pióro wycieraczki
nachylone pod niewielkim kątem do
ramienia wycieraczki i wcisnąć aż do
zablokowania.
Ostrożnie opuścić ramię wycieraczki.
Wymiana żarówek
Wyłączyć zapłon i zamknąć drzwi lub wyłączyć światła, których żarówka
wymaga wymiany.
Nowe żarówki należy chwytać
wyłącznie za cokół. Nie dotykać
części szklanej gołymi rękoma.
Podczas wymiany korzystać
wyłącznie z żarówek tego samego typu.
Kontrola żarówek
Po wymianie żarówki włączyć zapłon,
a następnie włączyć i sprawdzić
światła.

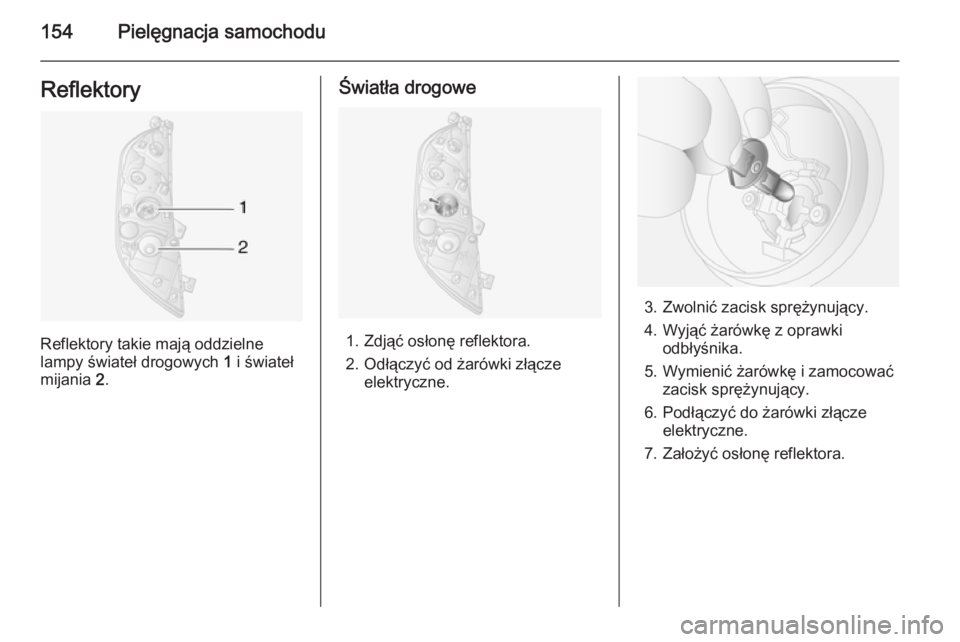

154Pielęgnacja samochoduReflektory
Reflektory takie mają oddzielne
lampy świateł drogowych 1 i świateł
mijania 2.
Światła drogowe
1. Zdjąć osłonę reflektora.
2. Odłączyć od żarówki złącze elektryczne.
3. Zwolnić zacisk sprężynujący.
4. Wyjąć żarówkę z oprawki odbłyśnika.
5. Wymienić żarówkę i zamocować zacisk sprężynujący.
6. Podłączyć do żarówki złącze elektryczne.
7. Założyć osłonę reflektora.

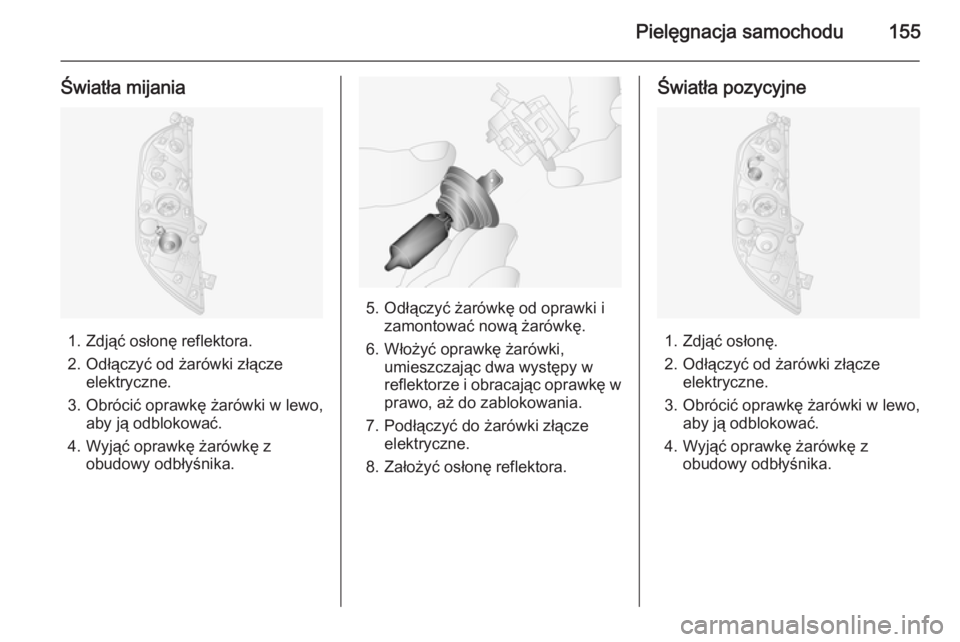

Pielęgnacja samochodu155
Światła mijania
1. Zdjąć osłonę reflektora.
2. Odłączyć od żarówki złącze elektryczne.
3. Obrócić oprawkę żarówki w lewo, aby ją odblokować.
4. Wyjąć oprawkę żarówkę z obudowy odbłyśnika.
5. Odłączyć żarówkę od oprawki izamontować nową żarówkę.
6. Włożyć oprawkę żarówki, umieszczając dwa występy w
reflektorze i obracając oprawkę w prawo, aż do zablokowania.
7. Podłączyć do żarówki złącze elektryczne.
8. Założyć osłonę reflektora.
Światła pozycyjne
1. Zdjąć osłonę.
2. Odłączyć od żarówki złącze elektryczne.
3. Obrócić oprawkę żarówki w lewo, aby ją odblokować.
4. Wyjąć oprawkę żarówkę z obudowy odbłyśnika.

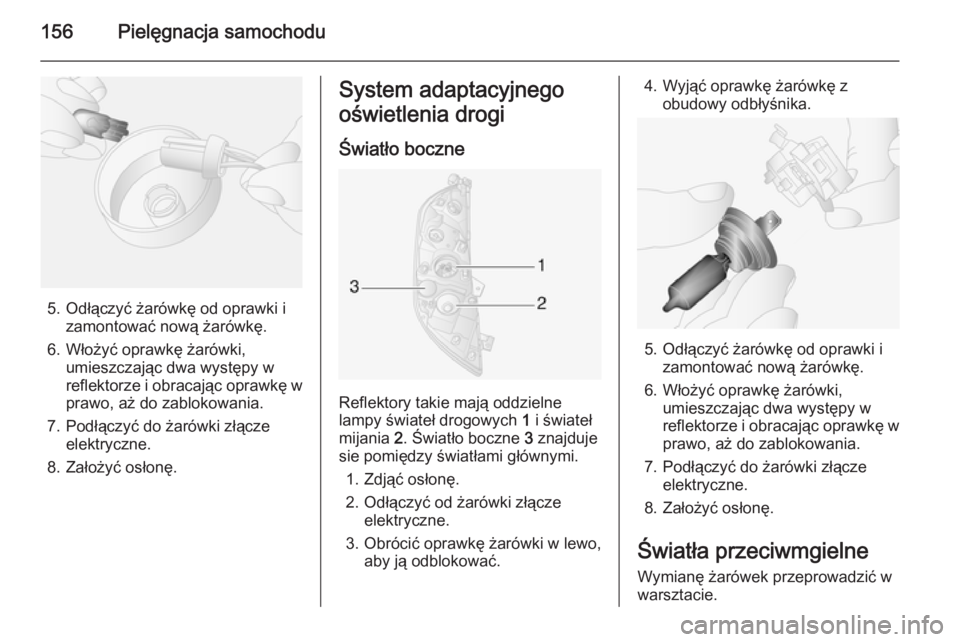

156Pielęgnacja samochodu
5. Odłączyć żarówkę od oprawki izamontować nową żarówkę.
6. Włożyć oprawkę żarówki, umieszczając dwa występy w
reflektorze i obracając oprawkę w prawo, aż do zablokowania.
7. Podłączyć do żarówki złącze elektryczne.
8. Założyć osłonę.
System adaptacyjnego
oświetlenia drogi
Światło boczne
Reflektory takie mają oddzielne
lampy świateł drogowych 1 i świateł
mijania 2. Światło boczne 3 znajduje
sie pomiędzy światłami głównymi.
1. Zdjąć osłonę.
2. Odłączyć od żarówki złącze elektryczne.
3. Obrócić oprawkę żarówki w lewo, aby ją odblokować.
4. Wyjąć oprawkę żarówkę zobudowy odbłyśnika.
5. Odłączyć żarówkę od oprawki izamontować nową żarówkę.
6. Włożyć oprawkę żarówki, umieszczając dwa występy w
reflektorze i obracając oprawkę w prawo, aż do zablokowania.
7. Podłączyć do żarówki złącze elektryczne.
8. Założyć osłonę.
Światła przeciwmgielne
Wymianę żarówek przeprowadzić w
warsztacie.

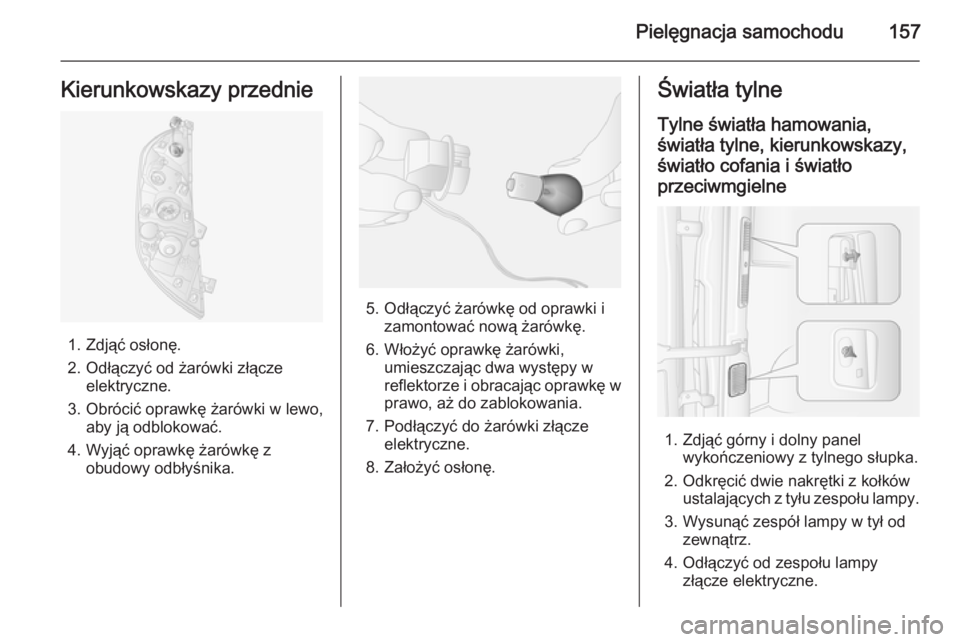

Pielęgnacja samochodu157Kierunkowskazy przednie
1. Zdjąć osłonę.
2. Odłączyć od żarówki złącze elektryczne.
3. Obrócić oprawkę żarówki w lewo, aby ją odblokować.
4. Wyjąć oprawkę żarówkę z obudowy odbłyśnika.
5. Odłączyć żarówkę od oprawki izamontować nową żarówkę.
6. Włożyć oprawkę żarówki, umieszczając dwa występy w
reflektorze i obracając oprawkę w prawo, aż do zablokowania.
7. Podłączyć do żarówki złącze elektryczne.
8. Założyć osłonę.
Światła tylne
Tylne światła hamowania,
światła tylne, kierunkowskazy, światło cofania i światło
przeciwmgielne
1. Zdjąć górny i dolny panel wykończeniowy z tylnego słupka.
2. Odkręcić dwie nakrętki z kołków ustalających z tyłu zespołu lampy.
3. Wysunąć zespół lampy w tył od zewnątrz.
4. Odłączyć od zespołu lampy złącze elektryczne.

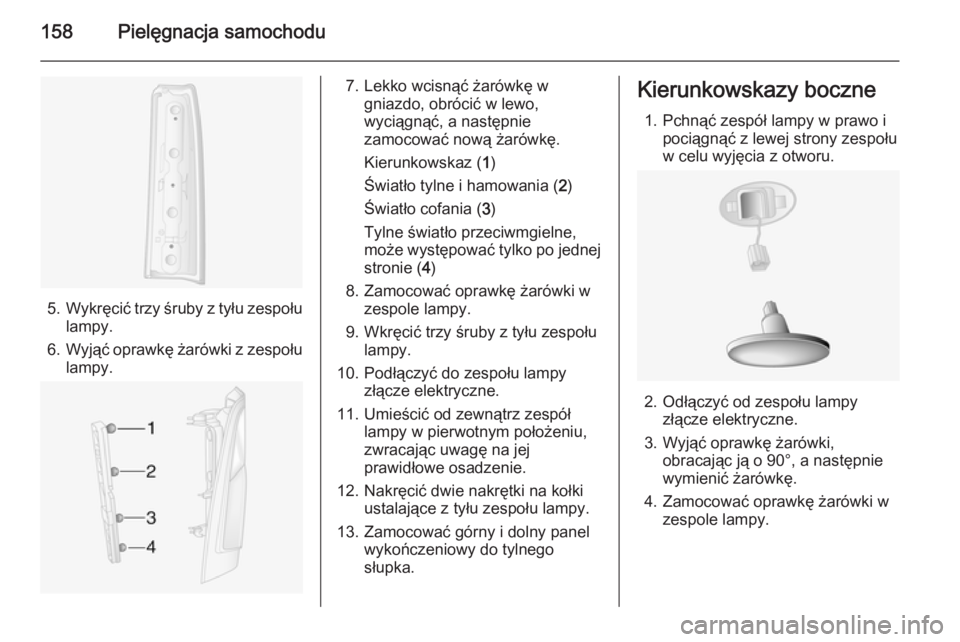

158Pielęgnacja samochodu
5.Wykręcić trzy śruby z tyłu zespołu
lampy.
6. Wyjąć oprawkę żarówki z zespołu
lampy.
7. Lekko wcisnąć żarówkę w gniazdo, obrócić w lewo,
wyciągnąć, a następnie
zamocować nową żarówkę.
Kierunkowskaz ( 1)
Światło tylne i hamowania ( 2)
Światło cofania ( 3)
Tylne światło przeciwmgielne,
może występować tylko po jednej stronie ( 4)
8. Zamocować oprawkę żarówki w zespole lampy.
9. Wkręcić trzy śruby z tyłu zespołu lampy.
10. Podłączyć do zespołu lampy złącze elektryczne.
11. Umieścić od zewnątrz zespół lampy w pierwotnym położeniu,
zwracając uwagę na jej
prawidłowe osadzenie.
12. Nakręcić dwie nakrętki na kołki ustalające z tyłu zespołu lampy.
13. Zamocować górny i dolny panel wykończeniowy do tylnego
słupka.Kierunkowskazy boczne
1. Pchnąć zespół lampy w prawo i pociągnąć z lewej strony zespołu
w celu wyjęcia z otworu.
2. Odłączyć od zespołu lampy złącze elektryczne.
3. Wyjąć oprawkę żarówki, obracając ją o 90°, a następnie
wymienić żarówkę.
4. Zamocować oprawkę żarówki w zespole lampy.
