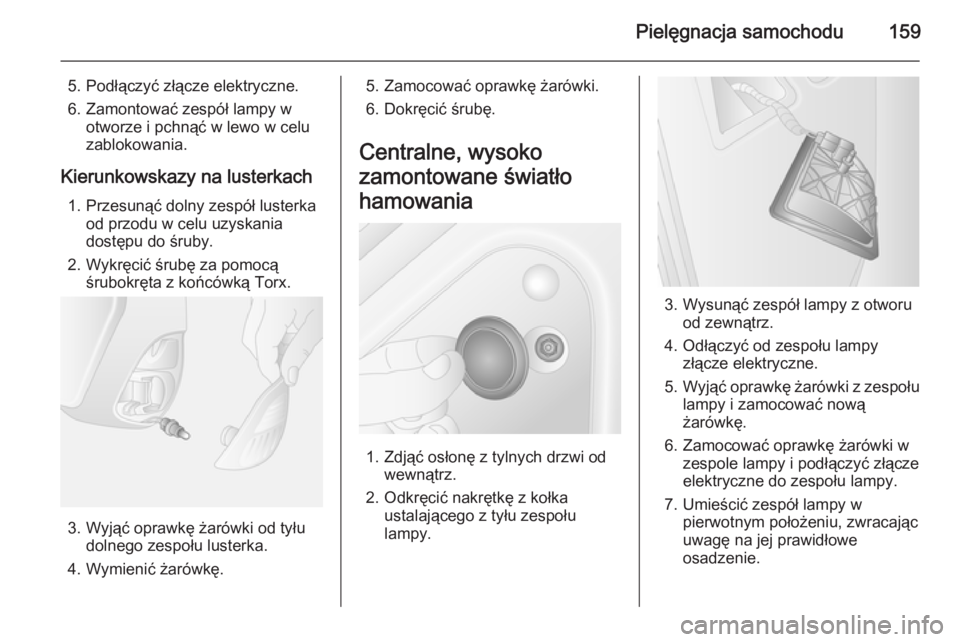

Pielęgnacja samochodu159
5. Podłączyć złącze elektryczne.
6. Zamontować zespół lampy w otworze i pchnąć w lewo w celu
zablokowania.
Kierunkowskazy na lusterkach 1. Przesunąć dolny zespół lusterka od przodu w celu uzyskania
dostępu do śruby.
2. Wykręcić śrubę za pomocą śrubokręta z końcówką Torx.
3. Wyjąć oprawkę żarówki od tyłu dolnego zespołu lusterka.
4. Wymienić żarówkę.
5. Zamocować oprawkę żarówki.
6. Dokręcić śrubę.
Centralne, wysoko
zamontowane światło
hamowania
1. Zdjąć osłonę z tylnych drzwi od wewnątrz.
2. Odkręcić nakrętkę z kołka ustalającego z tyłu zespołu
lampy.
3. Wysunąć zespół lampy z otworu od zewnątrz.
4. Odłączyć od zespołu lampy złącze elektryczne.
5. Wyjąć oprawkę żarówki z zespołu
lampy i zamocować nową
żarówkę.
6. Zamocować oprawkę żarówki w zespole lampy i podłączyć złącze
elektryczne do zespołu lampy.
7. Umieścić zespół lampy w pierwotnym położeniu, zwracając
uwagę na jej prawidłowe osadzenie.

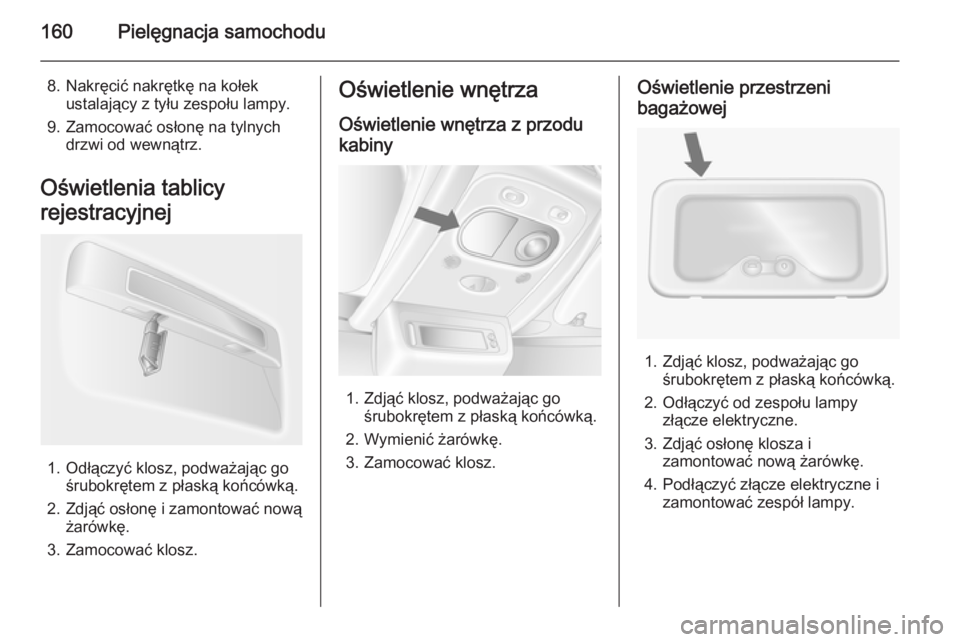

160Pielęgnacja samochodu
8. Nakręcić nakrętkę na kołekustalający z tyłu zespołu lampy.
9. Zamocować osłonę na tylnych drzwi od wewnątrz.
Oświetlenia tablicy
rejestracyjnej
1. Odłączyć klosz, podważając go śrubokrętem z płaską końcówką.
2. Zdjąć osłonę i zamontować nową żarówkę.
3. Zamocować klosz.
Oświetlenie wnętrza
Oświetlenie wnętrza z przodu kabiny
1. Zdjąć klosz, podważając go śrubokrętem z płaską końcówką.
2. Wymienić żarówkę.
3. Zamocować klosz.
Oświetlenie przestrzeni bagażowej
1. Zdjąć klosz, podważając go śrubokrętem z płaską końcówką.
2. Odłączyć od zespołu lampy złącze elektryczne.
3. Zdjąć osłonę klosza i zamontować nową żarówkę.
4. Podłączyć złącze elektryczne i zamontować zespół lampy.

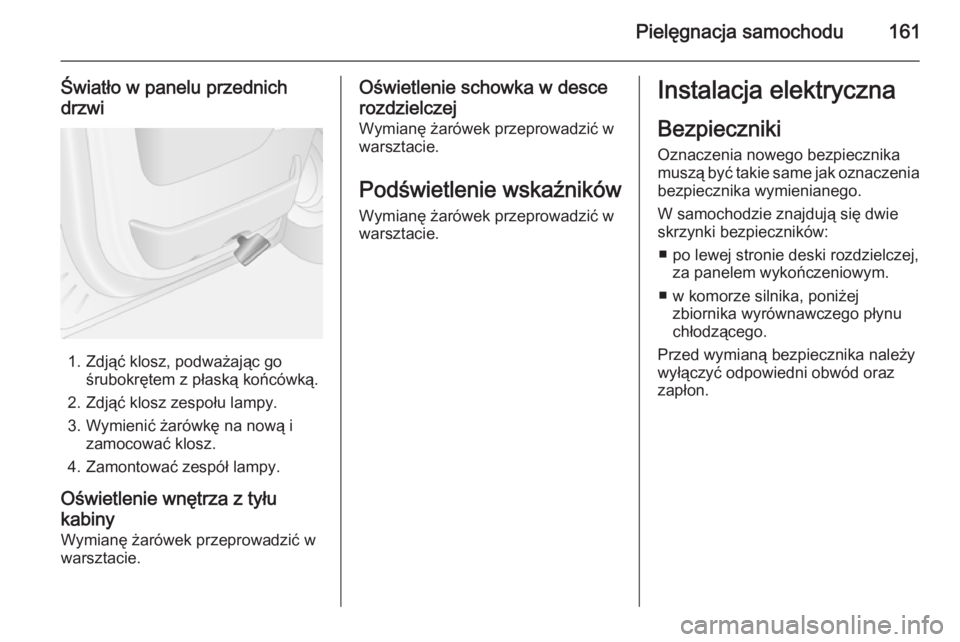

Pielęgnacja samochodu161
Światło w panelu przednich
drzwi
1. Zdjąć klosz, podważając go śrubokrętem z płaską końcówką.
2. Zdjąć klosz zespołu lampy.
3. Wymienić żarówkę na nową i zamocować klosz.
4. Zamontować zespół lampy.
Oświetlenie wnętrza z tyłu
kabiny
Wymianę żarówek przeprowadzić w
warsztacie.
Oświetlenie schowka w desce
rozdzielczej Wymianę żarówek przeprowadzić w
warsztacie.
Podświetlenie wskaźników Wymianę żarówek przeprowadzić w
warsztacie.Instalacja elektryczna
BezpiecznikiOznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia bezpiecznika wymienianego.
W samochodzie znajdują się dwie
skrzynki bezpieczników:
■ po lewej stronie deski rozdzielczej, za panelem wykończeniowym.
■ w komorze silnika, poniżej zbiornika wyrównawczego płynu
chłodzącego.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.

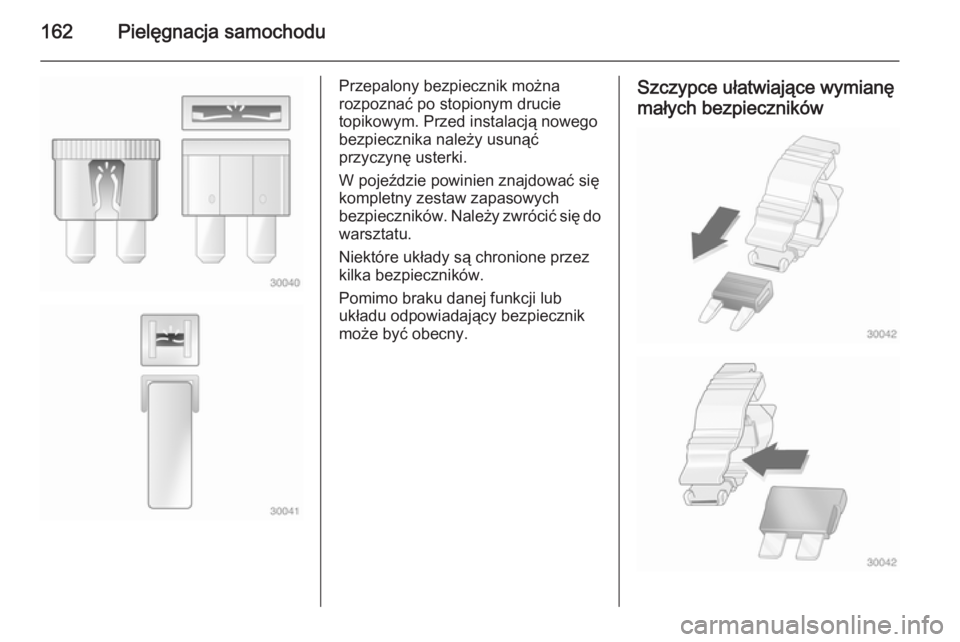

162Pielęgnacja samochodu
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym. Przed instalacją nowego
bezpiecznika należy usunąć
przyczynę usterki.
W pojeździe powinien znajdować się
kompletny zestaw zapasowych
bezpieczników. Należy zwrócić się do
warsztatu.
Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.Szczypce ułatwiające wymianę
małych bezpieczników

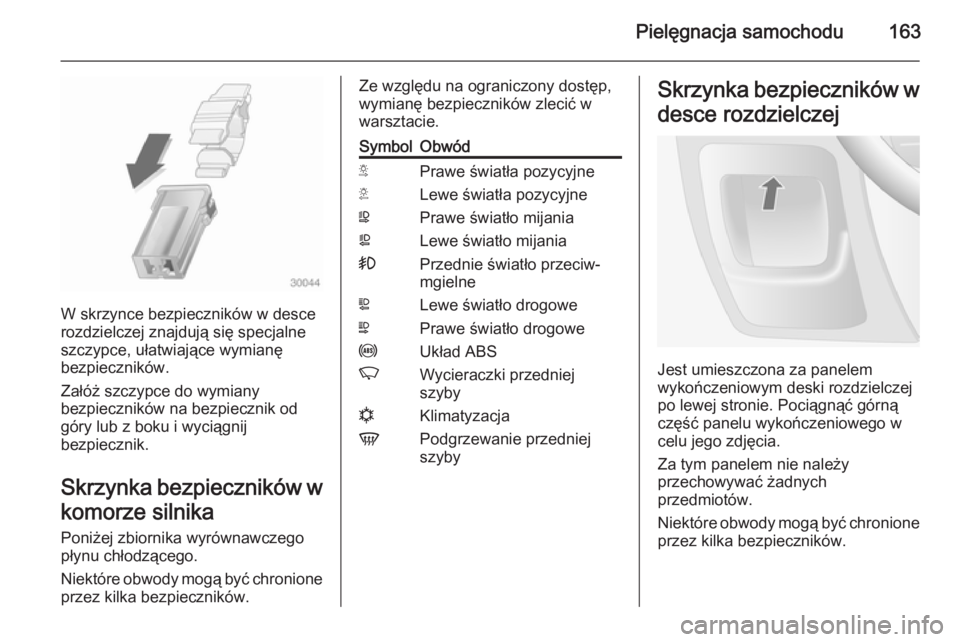

Pielęgnacja samochodu163
W skrzynce bezpieczników w desce
rozdzielczej znajdują się specjalne
szczypce, ułatwiające wymianę
bezpieczników.
Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.
Skrzynka bezpieczników w
komorze silnika
Poniżej zbiornika wyrównawczego
płynu chłodzącego.
Niektóre obwody mogą być chronione przez kilka bezpieczników.
Ze względu na ograniczony dostęp,wymianę bezpieczników zlecić w
warsztacie.SymbolObwódSPrawe światła pozycyjneTLewe światła pozycyjneWPrawe światło mijaniaaLewe światło mijania>Przednie światło przeciw‐
mgielneLLewe światło drogoweNPrawe światło drogoweuUkład ABSKWycieraczki przedniej
szybynKlimatyzacjaVPodgrzewanie przedniej
szybySkrzynka bezpieczników w
desce rozdzielczej
Jest umieszczona za panelem
wykończeniowym deski rozdzielczej
po lewej stronie. Pociągnąć górną
część panelu wykończeniowego w
celu jego zdjęcia.
Za tym panelem nie należy
przechowywać żadnych
przedmiotów.
Niektóre obwody mogą być chronione przez kilka bezpieczników.

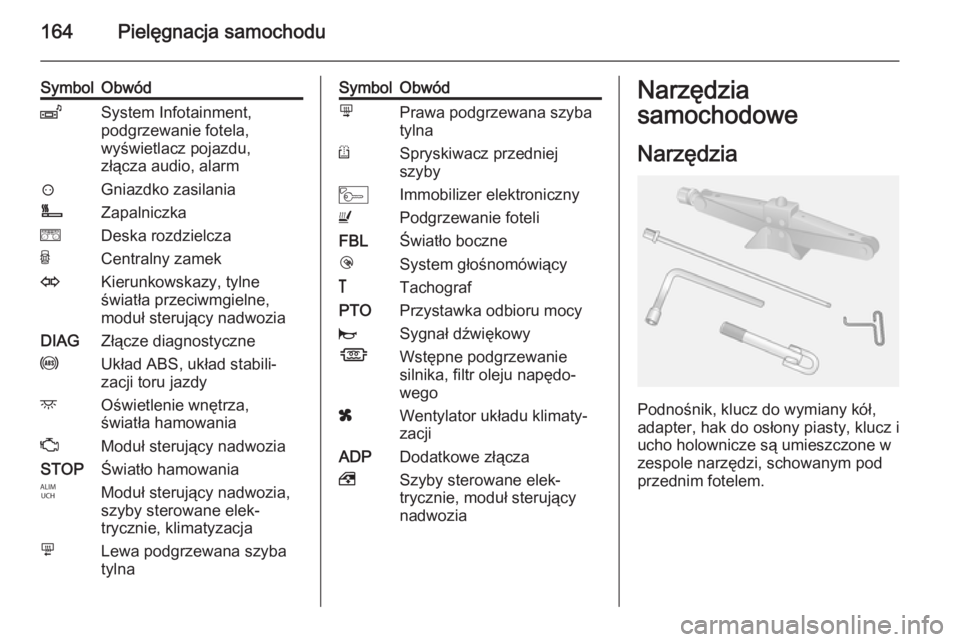

164Pielęgnacja samochodu
SymbolObwódZSystem Infotainment,
podgrzewanie fotela,
wyświetlacz pojazdu,
złącza audio, alarm?Gniazdko zasilaniaÌZapalniczkaeDeska rozdzielczaUCentralny zamekOKierunkowskazy, tylne
światła przeciwmgielne,
moduł sterujący nadwoziaDIAGZłącze diagnostyczneuUkład ABS, układ stabili‐
zacji toru jazdydOświetlenie wnętrza,
światła hamowaniaZModuł sterujący nadwoziaSTOPŚwiatło hamowaniaIModuł sterujący nadwozia,
szyby sterowane elek‐
trycznie, klimatyzacjamLewa podgrzewana szyba
tylnaSymbolObwódnPrawa podgrzewana szyba
tylnaRSpryskiwacz przedniej
szybyMImmobilizer elektronicznyUPodgrzewanie foteliFBLŚwiatło bocznelSystem głośnomówiący&TachografPTOPrzystawka odbioru mocyjSygnał dźwiękowyÍWstępne podgrzewanie
silnika, filtr oleju napędo‐
wegoxWentylator układu klimaty‐
zacjiADPDodatkowe złącza,Szyby sterowane elek‐
trycznie, moduł sterujący
nadwoziaNarzędzia
samochodowe
Narzędzia
Podnośnik, klucz do wymiany kół,
adapter, hak do osłony piasty, klucz i
ucho holownicze są umieszczone w
zespole narzędzi, schowanym pod
przednim fotelem.

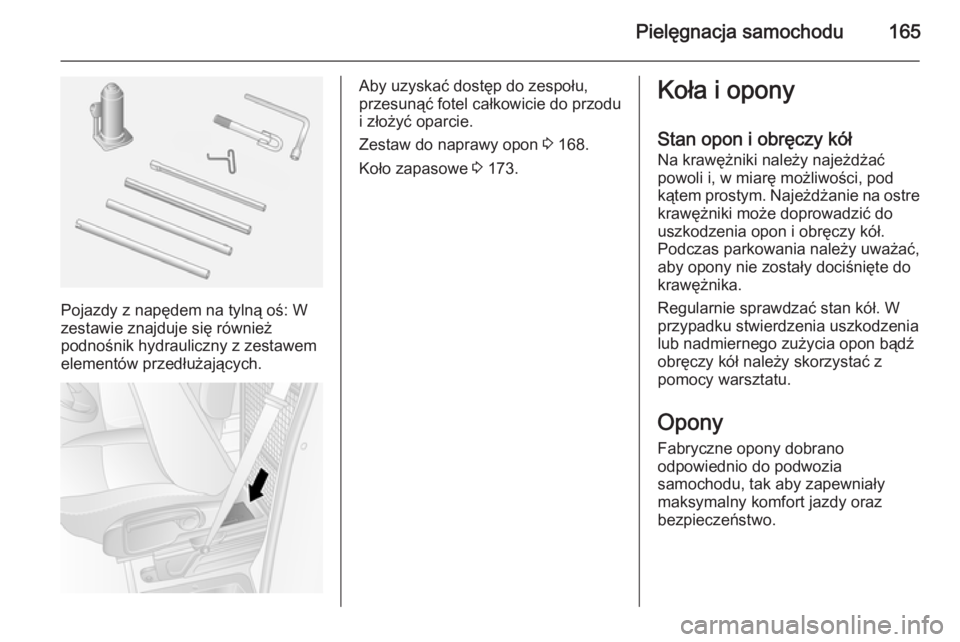

Pielęgnacja samochodu165
Pojazdy z napędem na tylną oś: W
zestawie znajduje się również
podnośnik hydrauliczny z zestawem elementów przedłużających.
Aby uzyskać dostęp do zespołu,
przesunąć fotel całkowicie do przodu
i złożyć oparcie.
Zestaw do naprawy opon 3 168.
Koło zapasowe 3 173.Koła i opony
Stan opon i obręczy kół Na krawężniki należy najeżdżać
powoli i, w miarę możliwości, pod
kątem prostym. Najeżdżanie na ostre
krawężniki może doprowadzić do
uszkodzenia opon i obręczy kół.
Podczas parkowania należy uważać,
aby opony nie zostały dociśnięte do
krawężnika.
Regularnie sprawdzać stan kół. W przypadku stwierdzenia uszkodzenia
lub nadmiernego zużycia opon bądź
obręczy kół należy skorzystać z
pomocy warsztatu.
Opony Fabryczne opony dobrano
odpowiednio do podwozia
samochodu, tak aby zapewniały
maksymalny komfort jazdy oraz
bezpieczeństwo.

166Pielęgnacja samochoduOpony zimowe
Opony zimowe poprawiają
bezpieczeństwo jazdy, gdy
temperatura spadnie poniżej 7°C, dlatego powinno się je zakładać nawszystkie koła.
W niektórych krajach wymagane jest
naklejenie w zasięgu wzroku
kierowcy etykiety z informacją o
maksymalnej dopuszczalnej
prędkości dla założonych opon.
Oznaczenia opon np. 215/65 R 16 C 109 R215=Szerokość opony w mm65=Wskaźnik profilu (stosunek
wysokości przekroju do
szerokości opony w %)R=Konstrukcja opony: radialnaRF=Typ: run-flat16=Średnica koła w calachC=Transport lub zastosowania
w celach komercyjnych88=Wskaźnik nośności opony,
np. wartość 109 odpowiada
nośności ok. 1030 kg.R=Symbol prędkościSymbol prędkości:Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
Ciśnienie w oponach
Ciśnienie powietrza w oponach
należy sprawdzać przynajmniej co
14 dni oraz zawsze przed
wyruszeniem w dłuższą podróż.
Opony muszą być zimne. Nie należy
zapomnieć o sprawdzeniu ciśnienia w
kole zapasowym.
Ciśnienie powietrza w oponach
3 205.
Wartości ciśnienia dotyczą opon
nierozgrzanych. Są one takie same
dla opon letnich i zimowych.
Ciśnienie powietrza w kole
zapasowym zawsze powinno
odpowiadać pełnemu obciążeniu
samochodu.
Niewłaściwe ciśnienie w ogumieniuwpływa negatywnie na
bezpieczeństwo, zachowanie się
samochodu na drodze, komfort jazdy
oraz zużycie paliwa i opon.9 Ostrzeżenie
Zbyt niskie ciśnienie może
prowadzić do nadmiernego
nagrzewania się opony i jej
wewnętrznego uszkodzenia
skutkującego odklejeniem się
bieżnika lub nawet rozerwaniem
opony przy dużych prędkościach
jazdy.
Napęd na tylną oś, bliźniacze
koła tylne
Podczas pompowania zewnętrznej
opony wąż pompujący powinien być
poprowadzony pomiędzy dwoma
kołami.
Głębokość bieżnika
Głębokość bieżnika należy
sprawdzać regularnie.

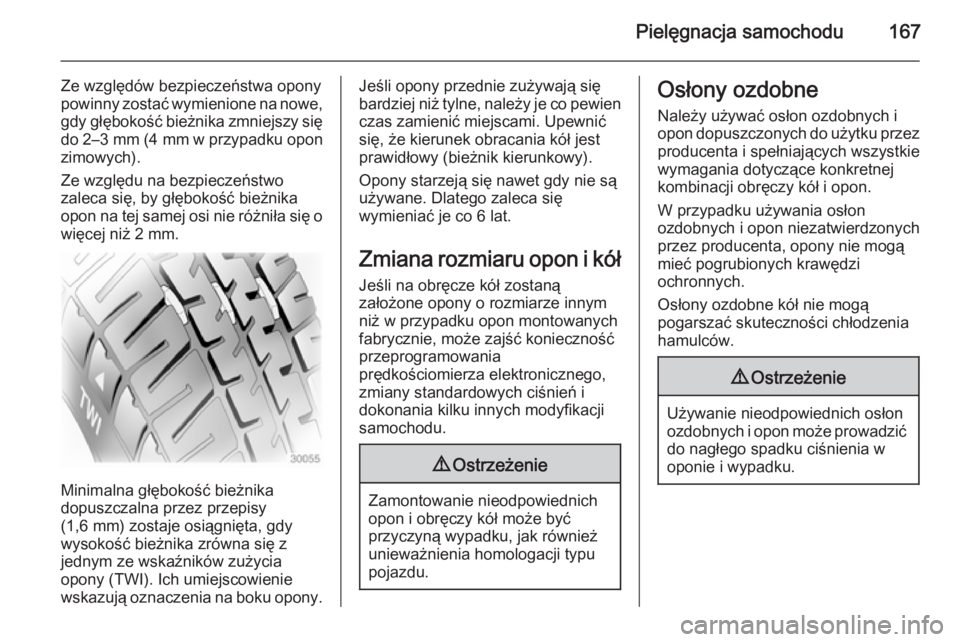

Pielęgnacja samochodu167
Ze względów bezpieczeństwa opony
powinny zostać wymienione na nowe, gdy głębokość bieżnika zmniejszy się
do 2–3 mm (4 mm w przypadku opon
zimowych).
Ze względu na bezpieczeństwo
zaleca się, by głębokość bieżnika
opon na tej samej osi nie różniła się o więcej niż 2 mm.
Minimalna głębokość bieżnika
dopuszczalna przez przepisy
(1,6 mm) zostaje osiągnięta, gdy
wysokość bieżnika zrówna się z
jednym ze wskaźników zużycia
opony (TWI). Ich umiejscowienie
wskazują oznaczenia na boku opony.
Jeśli opony przednie zużywają się
bardziej niż tylne, należy je co pewien czas zamienić miejscami. Upewnić
się, że kierunek obracania kół jest
prawidłowy (bieżnik kierunkowy).
Opony starzeją się nawet gdy nie są
używane. Dlatego zaleca się
wymieniać je co 6 lat.
Zmiana rozmiaru opon i kół
Jeśli na obręcze kół zostaną
założone opony o rozmiarze innym
niż w przypadku opon montowanych
fabrycznie, może zajść konieczność
przeprogramowania
prędkościomierza elektronicznego,
zmiany standardowych ciśnień i
dokonania kilku innych modyfikacji
samochodu.9 Ostrzeżenie
Zamontowanie nieodpowiednich
opon i obręczy kół może być
przyczyną wypadku, jak również
unieważnienia homologacji typu
pojazdu.
Osłony ozdobne
Należy używać osłon ozdobnych i
opon dopuszczonych do użytku przez producenta i spełniających wszystkie
wymagania dotyczące konkretnej
kombinacji obręczy kół i opon.
W przypadku używania osłon
ozdobnych i opon niezatwierdzonych
przez producenta, opony nie mogą
mieć pogrubionych krawędzi
ochronnych.
Osłony ozdobne kół nie mogą
pogarszać skuteczności chłodzenia
hamulców.9 Ostrzeżenie
Używanie nieodpowiednich osłon
ozdobnych i opon może prowadzić do nagłego spadku ciśnienia w
oponie i wypadku.

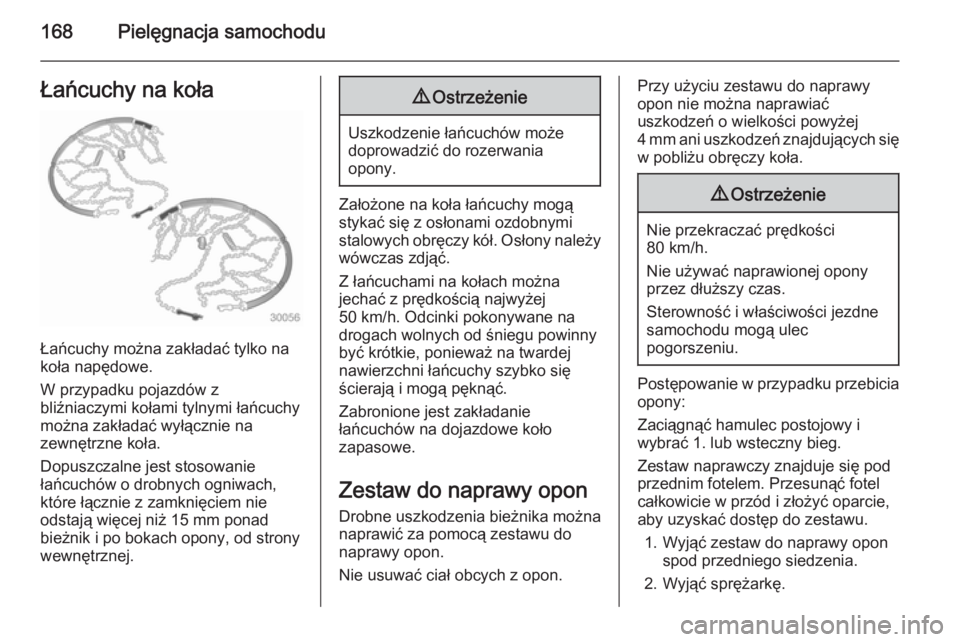

168Pielęgnacja samochoduŁańcuchy na koła
Łańcuchy można zakładać tylko na
koła napędowe.
W przypadku pojazdów z
bliźniaczymi kołami tylnymi łańcuchy
można zakładać wyłącznie na
zewnętrzne koła.
Dopuszczalne jest stosowanie
łańcuchów o drobnych ogniwach,
które łącznie z zamknięciem nie
odstają więcej niż 15 mm ponad
bieżnik i po bokach opony, od strony
wewnętrznej.
9 Ostrzeżenie
Uszkodzenie łańcuchów może
doprowadzić do rozerwania
opony.
Założone na koła łańcuchy mogą
stykać się z osłonami ozdobnymi
stalowych obręczy kół. Osłony należy wówczas zdjąć.
Z łańcuchami na kołach można
jechać z prędkością najwyżej
50 km/h. Odcinki pokonywane na
drogach wolnych od śniegu powinny
być krótkie, ponieważ na twardej
nawierzchni łańcuchy szybko się
ścierają i mogą pęknąć.
Zabronione jest zakładanie
łańcuchów na dojazdowe koło
zapasowe.
Zestaw do naprawy opon
Drobne uszkodzenia bieżnika można
naprawić za pomocą zestawu do
naprawy opon.
Nie usuwać ciał obcych z opon.
Przy użyciu zestawu do naprawy
opon nie można naprawiać
uszkodzeń o wielkości powyżej
4 mm ani uszkodzeń znajdujących się w pobliżu obręczy koła.9 Ostrzeżenie
Nie przekraczać prędkości
80 km/h.
Nie używać naprawionej opony
przez dłuższy czas.
Sterowność i właściwości jezdne
samochodu mogą ulec
pogorszeniu.
Postępowanie w przypadku przebicia opony:
Zaciągnąć hamulec postojowy i
wybrać 1. lub wsteczny bieg.
Zestaw naprawczy znajduje się pod
przednim fotelem. Przesunąć fotel
całkowicie w przód i złożyć oparcie,
aby uzyskać dostęp do zestawu.
1. Wyjąć zestaw do naprawy opon spod przedniego siedzenia.
2. Wyjąć sprężarkę.
