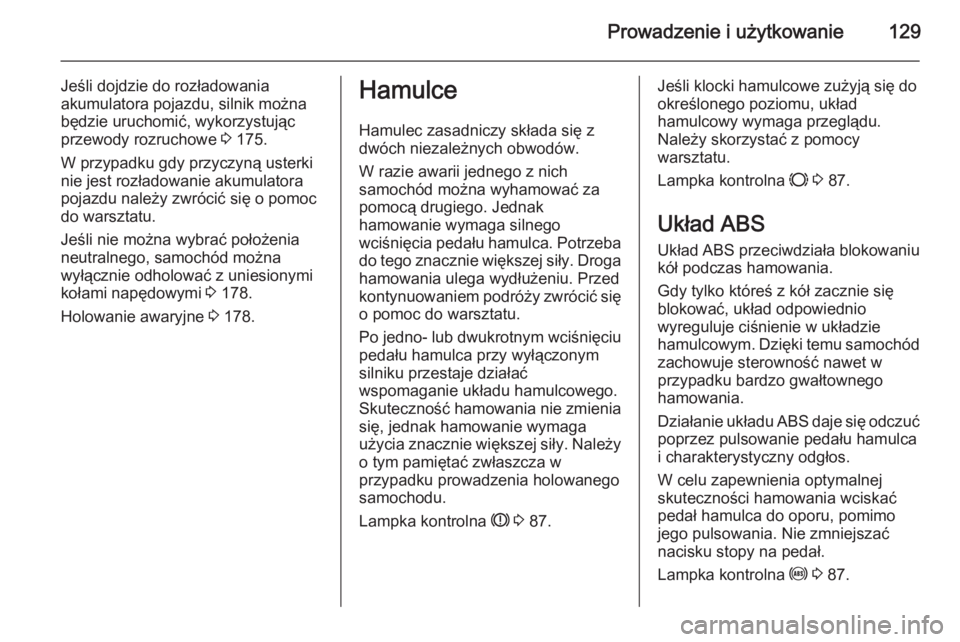

Prowadzenie i użytkowanie129
Jeśli dojdzie do rozładowania
akumulatora pojazdu, silnik można
będzie uruchomić, wykorzystując
przewody rozruchowe 3 175.
W przypadku gdy przyczyną usterki
nie jest rozładowanie akumulatora
pojazdu należy zwrócić się o pomoc
do warsztatu.
Jeśli nie można wybrać położenia neutralnego, samochód można
wyłącznie odholować z uniesionymi
kołami napędowymi 3 178.
Holowanie awaryjne 3 178.Hamulce
Hamulec zasadniczy składa się z
dwóch niezależnych obwodów.
W razie awarii jednego z nich
samochód można wyhamować za
pomocą drugiego. Jednak
hamowanie wymaga silnego
wciśnięcia pedału hamulca. Potrzeba
do tego znacznie większej siły. Droga hamowania ulega wydłużeniu. Przed
kontynuowaniem podróży zwrócić się
o pomoc do warsztatu.
Po jedno- lub dwukrotnym wciśnięciu pedału hamulca przy wyłączonym
silniku przestaje działać
wspomaganie układu hamulcowego.
Skuteczność hamowania nie zmienia
się, jednak hamowanie wymaga
użycia znacznie większej siły. Należy
o tym pamiętać zwłaszcza w
przypadku prowadzenia holowanego samochodu.
Lampka kontrolna R 3 87.Jeśli klocki hamulcowe zużyją się do
określonego poziomu, układ
hamulcowy wymaga przeglądu.
Należy skorzystać z pomocy
warsztatu.
Lampka kontrolna F 3 87.
Układ ABS Układ ABS przeciwdziała blokowaniu
kół podczas hamowania.
Gdy tylko któreś z kół zacznie się
blokować, układ odpowiednio
wyreguluje ciśnienie w układzie
hamulcowym. Dzięki temu samochód zachowuje sterowność nawet w
przypadku bardzo gwałtownego
hamowania.
Działanie układu ABS daje się odczuć poprzez pulsowanie pedału hamulca
i charakterystyczny odgłos.
W celu zapewnienia optymalnej
skuteczności hamowania wciskać
pedał hamulca do oporu, pomimo
jego pulsowania. Nie zmniejszać
nacisku stopy na pedał.
Lampka kontrolna u 3 87.

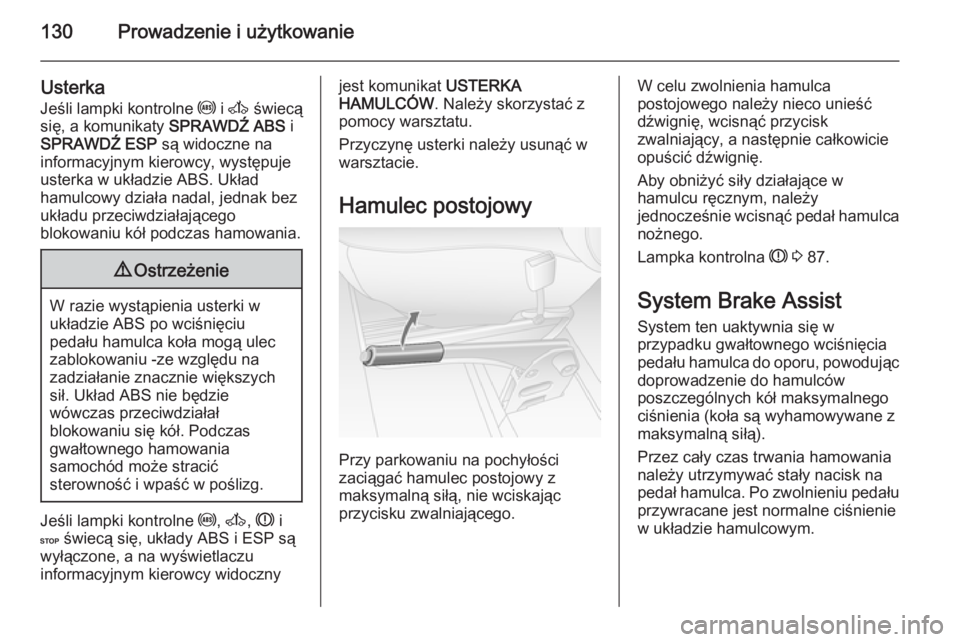

130Prowadzenie i użytkowanie
Usterka
Jeśli lampki kontrolne u i A świecą
się, a komunikaty SPRAWDŹ ABS i
SPRAWDŹ ESP są widoczne na
informacyjnym kierowcy, występuje
usterka w układzie ABS. Układ
hamulcowy działa nadal, jednak bez
układu przeciwdziałającego
blokowaniu kół podczas hamowania.9 Ostrzeżenie
W razie wystąpienia usterki w
układzie ABS po wciśnięciu
pedału hamulca koła mogą ulec
zablokowaniu -ze względu na
zadziałanie znacznie większych sił. Układ ABS nie będzie
wówczas przeciwdziałał
blokowaniu się kół. Podczas
gwałtownego hamowania
samochód może stracić
sterowność i wpaść w poślizg.
Jeśli lampki kontrolne u, A , R i
C świecą się, układy ABS i ESP są
wyłączone, a na wyświetlaczu
informacyjnym kierowcy widoczny
jest komunikat USTERKA
HAMULCÓW . Należy skorzystać z
pomocy warsztatu.
Przyczynę usterki należy usunąć w
warsztacie.
Hamulec postojowy
Przy parkowaniu na pochyłości
zaciągać hamulec postojowy z
maksymalną siłą, nie wciskając
przycisku zwalniającego.
W celu zwolnienia hamulca
postojowego należy nieco unieść
dźwignię, wcisnąć przycisk
zwalniający, a następnie całkowicie
opuścić dźwignię.
Aby obniżyć siły działające w
hamulcu ręcznym, należy
jednocześnie wcisnąć pedał hamulca
nożnego.
Lampka kontrolna R 3 87.
System Brake Assist
System ten uaktywnia się w
przypadku gwałtownego wciśnięcia
pedału hamulca do oporu, powodując
doprowadzenie do hamulców
poszczególnych kół maksymalnego
ciśnienia (koła są wyhamowywane z
maksymalną siłą).
Przez cały czas trwania hamowania należy utrzymywać stały nacisk na
pedał hamulca. Po zwolnieniu pedału
przywracane jest normalne ciśnienie
w układzie hamulcowym.

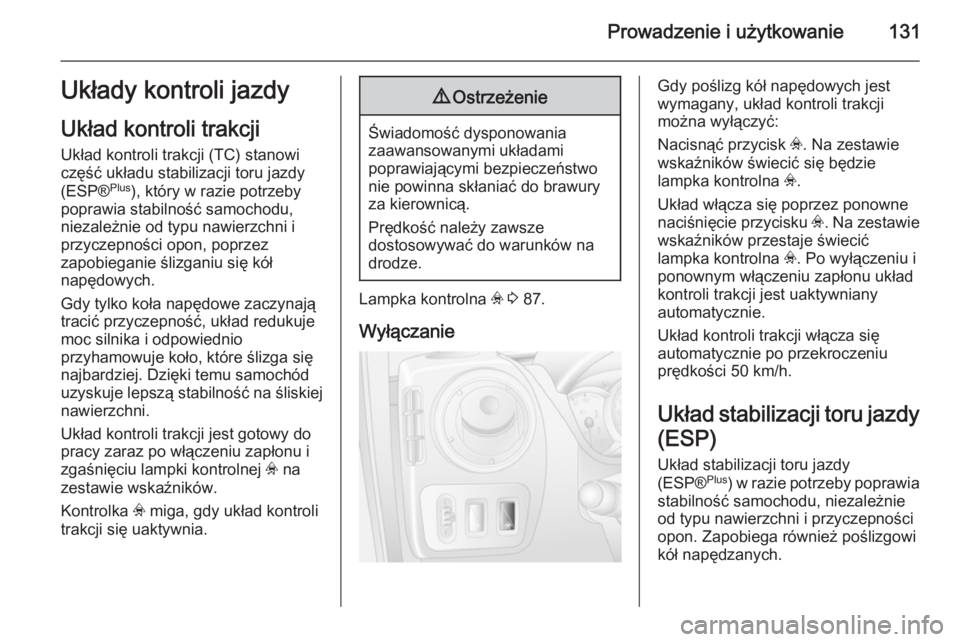

Prowadzenie i użytkowanie131Układy kontroli jazdy
Układ kontroli trakcji Układ kontroli trakcji (TC) stanowi
część układu stabilizacji toru jazdy
(ESP® Plus
), który w razie potrzeby
poprawia stabilność samochodu,
niezależnie od typu nawierzchni i
przyczepności opon, poprzez
zapobieganie ślizganiu się kół
napędowych.
Gdy tylko koła napędowe zaczynają
tracić przyczepność, układ redukuje
moc silnika i odpowiednio
przyhamowuje koło, które ślizga się
najbardziej. Dzięki temu samochód
uzyskuje lepszą stabilność na śliskiej nawierzchni.
Układ kontroli trakcji jest gotowy do
pracy zaraz po włączeniu zapłonu i
zgaśnięciu lampki kontrolnej v na
zestawie wskaźników.
Kontrolka v miga, gdy układ kontroli
trakcji się uaktywnia.9 Ostrzeżenie
Świadomość dysponowania
zaawansowanymi układami
poprawiającymi bezpieczeństwo
nie powinna skłaniać do brawury
za kierownicą.
Prędkość należy zawsze
dostosowywać do warunków na drodze.
Lampka kontrolna v 3 87.
Wyłączanie
Gdy poślizg kół napędowych jest
wymagany, układ kontroli trakcji
można wyłączyć:
Nacisnąć przycisk v. Na zestawie
wskaźników świecić się będzie
lampka kontrolna v.
Układ włącza się poprzez ponowne
naciśnięcie przycisku v. Na zestawie
wskaźników przestaje świecić
lampka kontrolna v. Po wyłączeniu i
ponownym włączeniu zapłonu układ
kontroli trakcji jest uaktywniany
automatycznie.
Układ kontroli trakcji włącza się automatycznie po przekroczeniu
prędkości 50 km/h.
Układ stabilizacji toru jazdy
(ESP) Układ stabilizacji toru jazdy
(ESP® Plus
) w razie potrzeby poprawia
stabilność samochodu, niezależnie od typu nawierzchni i przyczepności
opon. Zapobiega również poślizgowi
kół napędzanych.

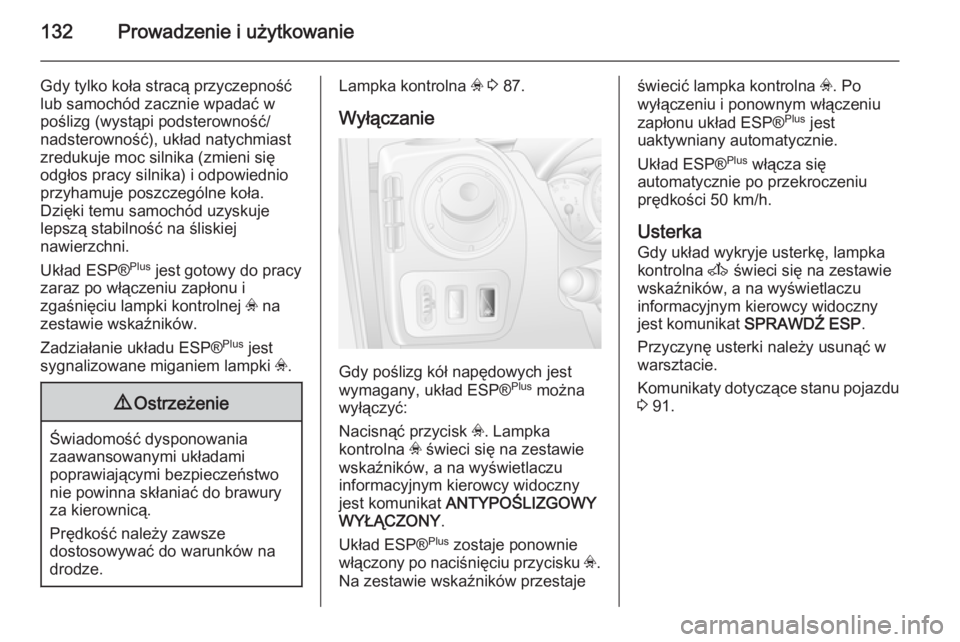

132Prowadzenie i użytkowanie
Gdy tylko koła stracą przyczepnośćlub samochód zacznie wpadać w
poślizg (wystąpi podsterowność/ nadsterowność), układ natychmiast
zredukuje moc silnika (zmieni się
odgłos pracy silnika) i odpowiednio
przyhamuje poszczególne koła.
Dzięki temu samochód uzyskuje
lepszą stabilność na śliskiej
nawierzchni.
Układ ESP® Plus
jest gotowy do pracy
zaraz po włączeniu zapłonu i
zgaśnięciu lampki kontrolnej v na
zestawie wskaźników.
Zadziałanie układu ESP® Plus
jest
sygnalizowane miganiem lampki v.9 Ostrzeżenie
Świadomość dysponowania
zaawansowanymi układami
poprawiającymi bezpieczeństwo
nie powinna skłaniać do brawury
za kierownicą.
Prędkość należy zawsze
dostosowywać do warunków na drodze.
Lampka kontrolna v 3 87.
Wyłączanie
Gdy poślizg kół napędowych jest
wymagany, układ ESP® Plus
można
wyłączyć:
Nacisnąć przycisk v. Lampka
kontrolna v świeci się na zestawie
wskaźników, a na wyświetlaczu
informacyjnym kierowcy widoczny jest komunikat ANTYPOŚLIZGOWY
WYŁĄCZONY .
Układ ESP® Plus
zostaje ponownie
włączony po naciśnięciu przycisku v.
Na zestawie wskaźników przestaje
świecić lampka kontrolna v. Po
wyłączeniu i ponownym włączeniu
zapłonu układ ESP® Plus
jest
uaktywniany automatycznie.
Układ ESP® Plus
włącza się
automatycznie po przekroczeniu
prędkości 50 km/h.
Usterka Gdy układ wykryje usterkę, lampkakontrolna A świeci się na zestawie
wskaźników, a na wyświetlaczu
informacyjnym kierowcy widoczny
jest komunikat SPRAWDŹ ESP .
Przyczynę usterki należy usunąć w
warsztacie.
Komunikaty dotyczące stanu pojazdu
3 91.

Prowadzenie i użytkowanie133Systemy wspomagania
kierowcy9 Ostrzeżenie
Zadaniem systemów
wspomagania kierowcy jest
służenie mu pomocą, a nie
zastępowanie go.
Podczas jazdy pełna
odpowiedzialność spoczywa na
kierowcy.
Korzystając z systemów
wspomagania kierowcy należy
zawsze zachowywać ostrożność,
obserwując aktualną sytuację na
drodze.
Automatyczna kontrola
prędkości Układ automatycznej kontroli
prędkości może zapamiętywać i
utrzymywać prędkości od 30 km/h
wzwyż. W przypadku wjeżdżania na
wzniesienie lub zjeżdżania z niego
prędkość ta może się zmienić.
Ze względów bezpieczeństwa
funkcja automatycznej kontroli
prędkości może zostać włączona dopiero po jednokrotnym wciśnięciu
pedału hamulca.
Funkcji automatycznej kontroli
prędkości nie należy włączać, jeśli
utrzymywanie stałej prędkości jazdy
nie jest wskazane.
Jeśli samochód jest wyposażony w
manualno-automatyczną skrzynię
biegów, zaleca się włączanie układu
automatycznej kontroli prędkości,
jedynie gdy aktywny jest tryb
automatycznej zmiany biegów.
Lampki kontrolne m i U 3 90.Włączanie
Nacisnąć przycisk m, na zestawie
wskaźników świeci się lampka
kontrolna U w kolorze zielonym.
Układ automatycznej kontroli
prędkości znajduje się w trybie
gotowości, a na wyświetlaczu
informacyjnym kierowcy widoczny jest odpowiedni komunikat.

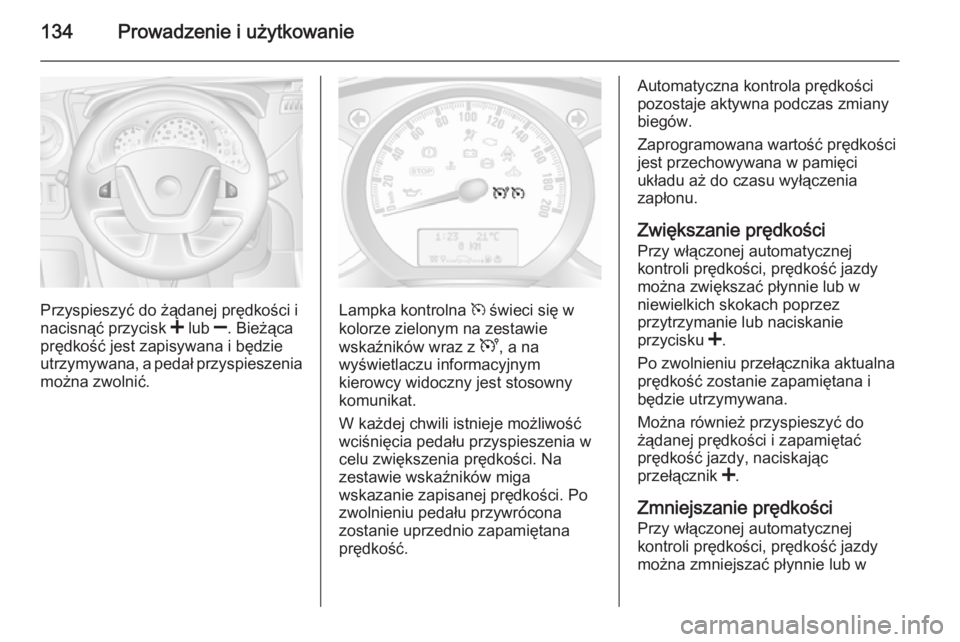

134Prowadzenie i użytkowanie
Przyspieszyć do żądanej prędkości i
nacisnąć przycisk < lub ]. Bieżąca
prędkość jest zapisywana i będzie
utrzymywana, a pedał przyspieszenia
można zwolnić.Lampka kontrolna m świeci się w
kolorze zielonym na zestawie
wskaźników wraz z U, a na
wyświetlaczu informacyjnym
kierowcy widoczny jest stosowny
komunikat.
W każdej chwili istnieje możliwość
wciśnięcia pedału przyspieszenia w
celu zwiększenia prędkości. Na
zestawie wskaźników miga
wskazanie zapisanej prędkości. Po
zwolnieniu pedału przywrócona
zostanie uprzednio zapamiętana
prędkość.
Automatyczna kontrola prędkości
pozostaje aktywna podczas zmiany
biegów.
Zaprogramowana wartość prędkości jest przechowywana w pamięci
układu aż do czasu wyłączenia
zapłonu.
Zwiększanie prędkości Przy włączonej automatycznej
kontroli prędkości, prędkość jazdy
można zwiększać płynnie lub w
niewielkich skokach poprzez
przytrzymanie lub naciskanie
przycisku <.
Po zwolnieniu przełącznika aktualna
prędkość zostanie zapamiętana i
będzie utrzymywana.
Można również przyspieszyć do
żądanej prędkości i zapamiętać
prędkość jazdy, naciskając
przełącznik <.
Zmniejszanie prędkości Przy włączonej automatycznej
kontroli prędkości, prędkość jazdy
można zmniejszać płynnie lub w

Prowadzenie i użytkowanie135
niewielkich skokach poprzez
przytrzymanie lub naciskanie
przycisku ].
Po zwolnieniu przełącznika aktualna
prędkość zostanie zapamiętana i
będzie utrzymywana.
Wyłączanie
Nacisnąć przełącznik §:
automatyczna kontrola prędkości
zostaje wyłączona, a na zestawie
wskaźników gaśnie zielona lampka
kontrolna m.
Funkcja automatycznej kontroli
prędkości wyłączy się samoczynnie,
gdy:
■ prędkość jazdy spadnie poniżej 30 km/h,
■ zostanie wciśnięty pedał hamulca,
■ zostanie wciśnięty pedał sprzęgła,
■ dźwignia zmiany biegów zostanie przestawiona w położenie N,
Prędkość zostaje zapisana, a na
wyświetlaczu informacyjnym
kierowcy widoczny jest odpowiedni
komunikat.Przywracanie zapamiętanej
prędkości Nacisnąć przycisk R przy prędkości
powyżej 30 km/h.
Jeśli zapisana prędkość jest dużo
wyższa od bieżącej prędkości, pojazd przyspieszy gwałtownie do uzyskania
zapisanej prędkości.
Usuwanie zapamiętanej
prędkości jazdy Nacisnąć przełącznik m: Na zestawie
wskaźników przestają świecić lampki
kontrolne U i m .
Ogranicznik automatycznej
kontroli prędkości Ogranicznik prędkości zapobiega
przekroczeniu ustalonej
maksymalnej prędkości jazdy
powyżej 30 km/h.Włączanie
Nacisnąć przycisk U, w zestawie
wskaźników zaświeci się żółta
lampka kontrolna U.
Funkcja ogranicznika prędkości
układu automatycznej kontroli
prędkości znajduje się w trybie
gotowości, a na wyświetlaczu
informacyjnym kierowcy widoczny
jest odpowiedni komunikat.
Przyspieszyć do żądanej prędkości i
nacisnąć przycisk < lub ]. Bieżąca
prędkość zostaje zapisana.

136Prowadzenie i użytkowanie
Pojazd można prowadzić normalnie,
ale nie będzie możliwości
przekroczenia zaprogramowanego
ograniczenia prędkości.
Gdy ograniczenie prędkości nie może
zostać utrzymane, np. podczas zjazdu ze stromej pochyłości, wartość ograniczenia będzie migać na
wyświetlaczu informacyjnym
kierowcy.
Zwiększanie ograniczenia prędkości
Ograniczenie prędkości można
zwiększać płynnie lub w niewielkich
skokach poprzez przytrzymanie lub
naciskanie przycisku <.
Zmniejszanie ograniczenia prędkości
Ograniczenie prędkości można
zmniejszyć płynnie lub w niewielkich
skokach poprzez przytrzymanie lub
naciskanie przycisku ].Przekraczanie ograniczenia
prędkości
W sytuacji awaryjnej istnieje
możliwość przekroczenia
ograniczenia prędkości przez
wciśnięcie pedału przyspieszenia
mocno poza punkt oporu.
W trakcie tego okresu prędkość
ograniczenia będzie migać na
wyświetlaczu informacyjnym
kierowcy.
Zwolnić pedał przyspieszenia, a
funkcja ogranicznika prędkości
zostanie ponownie włączona po
uzyskaniu prędkości jazdy niższej niż
wartość ograniczenia.
Wyłączanie
Nacisnąć przełącznik §: ogranicznik
prędkości zostaje wyłączony, a
pojazd może być prowadzony
normalnie.
Prędkość graniczna zostaje
zapisana, a na wyświetlaczu
informacyjnym kierowcy widoczny
jest odpowiedni komunikat.Ponowne włączanie
Nacisnąć przełącznik R. Funkcja
automatycznej kontroli prędkości zostaje ponownie włączona.
Usuwanie zapamiętanego
ograniczenia prędkości jazdy
Nacisnąć przełącznik U.
W zestawie wskaźników przestaje
świecić żółta lampka kontrolna U.
Układ ułatwiający
parkowanie Układ ułatwiający parkowanie (tzw.
pilot parkowania) ułatwia ocenę
odległości pomiędzy samochodem a
przeszkodami terenowymi z tyłu
pojazdu. Świadomość dysponowania
takim udogodnieniem nie zwalnia jednak kierowcy od obowiązku
zachowania ostrożności przy
parkowaniu.

Prowadzenie i użytkowanie137
W skład układu wchodzą cztery
czujniki ultradźwiękowe
zamontowane w tylnym zderzaku.
Uwaga
Elementy wyposażenia
zamontowane w obszarze
roboczym układu powodują
nieprawidłowości w jego pracy.
Włączanie Układ włącza się automatycznie po
wybraniu biegu wstecznego. Stan
gotowości potwierdzany jest krótkim
sygnałem dźwiękowym.
Występowanie przeszkody terenowej
jest sygnalizowane sygnałami
dźwiękowymi. Im mniejsza odległość
od przeszkody, tym krótsze odstępy
między kolejnymi sygnałami. Gdy do
przeszkody pozostanie mniej niż
30 cm, generowany będzie sygnał
ciągły.9 Ostrzeżenie
W pewnych sytuacjach
wielokrotne odbicia fal
dźwiękowych oraz zewnętrzne
źródła dźwięku mogą
uniemożliwić prawidłowe wykrycie
przeszkody.
Należy zwrócić szczególną
uwagę, czy nie występują niskie
przeszkody, które mogłyby
uszkodzić dolną część zderzaka.
Przestroga
Skuteczność czujnika może być
ograniczona w przypadku jego
przysłonięcia, np. przez lód lub śnieg.
Znaczne obciążenie pojazdu
może spowodować zakłócenie
pracy układu ułatwiającego
parkowanie.
W przypadku wyższych pojazdów
(np. pojazdów terenowych,
minivanów lub furgonów) mają
zastosowanie warunki specjalne.
Nie można zagwarantować
rozpoznania przeszkód w górnej
części pojazdów.
Układ może nie wykryć przeszkód o bardzo małym przekroju, jak
przedmioty wąskie lub z miękkich
materiałów.
Układ ułatwiający parkowanie nie
wykrywa obiektów znajdujących
się poza jego zasięgiem.

138Prowadzenie i użytkowanie
Wyłączanie
Układ można wyłączyć na stałe lub na
pewien czas.
Wyłączanie tymczasowe
Układ można wyłączyć tymczasowo
poprzez naciśnięcie przycisku r na
desce rozdzielczej przy włączonym zapłonie i włączonym
biegu wstecznym. Lampka kontrolna w przycisku świeci się.
Po wybraniu biegu wstecznego nie
będzie słychać żadnego sygnału
dźwiękowego, co oznacza
wyłączenie układu.
W celu ponownego włączenia funkcji
należy ponownie nacisnąć przycisk
r lub włączyć zapłon.
Wyłączanie na stałe
Układ można wyłączyć na stałe
poprzez naciśnięcie i przytrzymanie
przez około 3 sekundy przycisku
r na desce rozdzielczej przy
włączonym zapłonie i włączonym
biegu wstecznym. Lampka kontrolna w przycisku stale się świeci.
Układ zostanie wyłączony i nie będzie działał. Po wybraniu
biegu wstecznego nie będzie słychać
żadnego sygnału dźwiękowego, co
oznacza wyłączenie układu.
W celu ponownego włączenia funkcji
należy nacisnąć i przytrzymać przez
około 3 sekundy przycisk r.
Usterka Jeśli w układzie zostanie wykrytausterka, po włączeniu
biegu wstecznego zostanie
wygenerowany około 5-sekundowy
sygnał dźwiękowy. W celu usunięcia przyczyny usterki zwrócić się do
warsztatu.Przestroga
Podczas cofania nie należy
najeżdżać na przeszkody, które
mogłyby uderzyć w podwozie
samochodu.
W wyniku uderzenia w elementy
tylnej osi mogą powstać
niewidoczne uszkodzenia,
powodujące nietypowe zmiany
właściwości jezdnych pojazdu. W
przypadku takiego uderzenia
skontaktować się z warsztatem.
Kamera wsteczna
