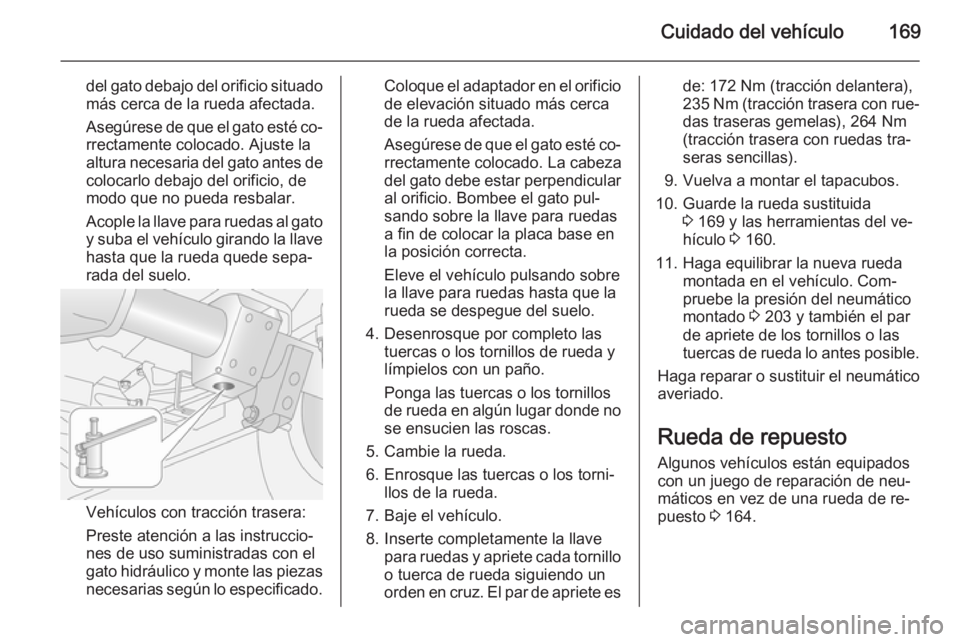

Cuidado del vehículo169
del gato debajo del orificio situado
más cerca de la rueda afectada.
Asegúrese de que el gato esté co‐ rrectamente colocado. Ajuste la
altura necesaria del gato antes de
colocarlo debajo del orificio, de
modo que no pueda resbalar.
Acople la llave para ruedas al gato y suba el vehículo girando la llave
hasta que la rueda quede sepa‐
rada del suelo.
Vehículos con tracción trasera:
Preste atención a las instruccio‐
nes de uso suministradas con el
gato hidráulico y monte las piezas necesarias según lo especificado.
Coloque el adaptador en el orificio
de elevación situado más cerca
de la rueda afectada.
Asegúrese de que el gato esté co‐ rrectamente colocado. La cabeza
del gato debe estar perpendicular
al orificio. Bombee el gato pul‐
sando sobre la llave para ruedas
a fin de colocar la placa base en
la posición correcta.
Eleve el vehículo pulsando sobre
la llave para ruedas hasta que la
rueda se despegue del suelo.
4. Desenrosque por completo las tuercas o los tornillos de rueda y
límpielos con un paño.
Ponga las tuercas o los tornillos
de rueda en algún lugar donde no se ensucien las roscas.
5. Cambie la rueda.
6. Enrosque las tuercas o los torni‐ llos de la rueda.
7. Baje el vehículo.
8. Inserte completamente la llave para ruedas y apriete cada tornillo
o tuerca de rueda siguiendo un
orden en cruz. El par de apriete esde: 172 Nm (tracción delantera),
235 Nm (tracción trasera con rue‐
das traseras gemelas), 264 Nm
(tracción trasera con ruedas tra‐
seras sencillas).
9. Vuelva a montar el tapacubos.
10. Guarde la rueda sustituida 3 169 y las herramientas del ve‐
hículo 3 160.
11. Haga equilibrar la nueva rueda montada en el vehículo. Com‐
pruebe la presión del neumático
montado 3 203 y también el par
de apriete de los tornillos o las
tuercas de rueda lo antes posible.
Haga reparar o sustituir el neumático
averiado.
Rueda de repuesto Algunos vehículos están equipados
con un juego de reparación de neu‐
máticos en vez de una rueda de re‐ puesto 3 164.

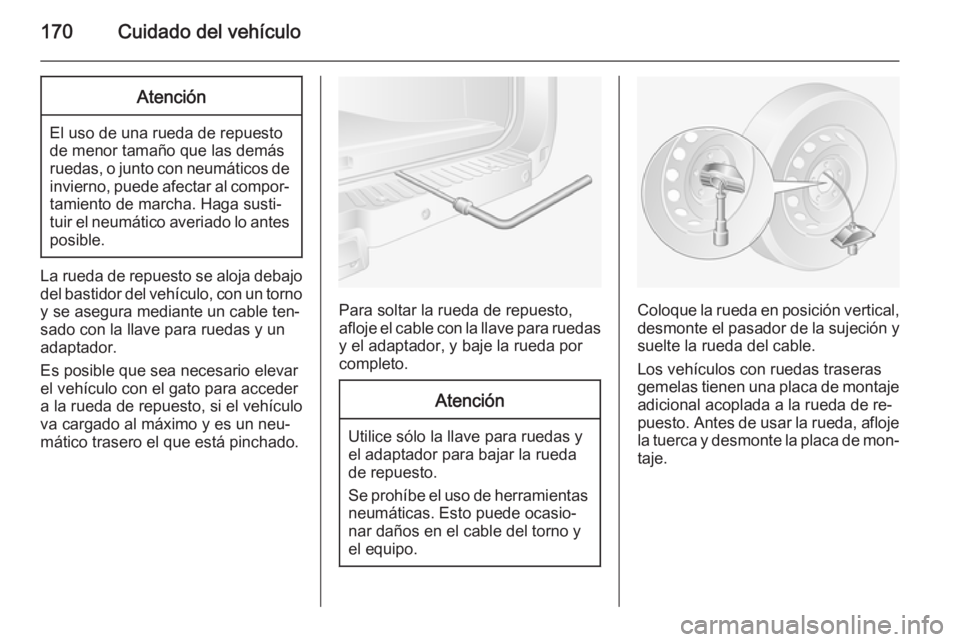

170Cuidado del vehículoAtención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de invierno, puede afectar al compor‐tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.
La rueda de repuesto se aloja debajo del bastidor del vehículo, con un torno
y se asegura mediante un cable ten‐
sado con la llave para ruedas y un adaptador.
Es posible que sea necesario elevar
el vehículo con el gato para acceder a la rueda de repuesto, si el vehículo
va cargado al máximo y es un neu‐
mático trasero el que está pinchado.
Para soltar la rueda de repuesto,
afloje el cable con la llave para ruedas y el adaptador, y baje la rueda por
completo.
Atención
Utilice sólo la llave para ruedas y
el adaptador para bajar la rueda de repuesto.
Se prohíbe el uso de herramientas neumáticas. Esto puede ocasio‐
nar daños en el cable del torno yel equipo.
Coloque la rueda en posición vertical, desmonte el pasador de la sujeción y
suelte la rueda del cable.
Los vehículos con ruedas traseras gemelas tienen una placa de montaje adicional acoplada a la rueda de re‐
puesto. Antes de usar la rueda, afloje
la tuerca y desmonte la placa de mon‐ taje.

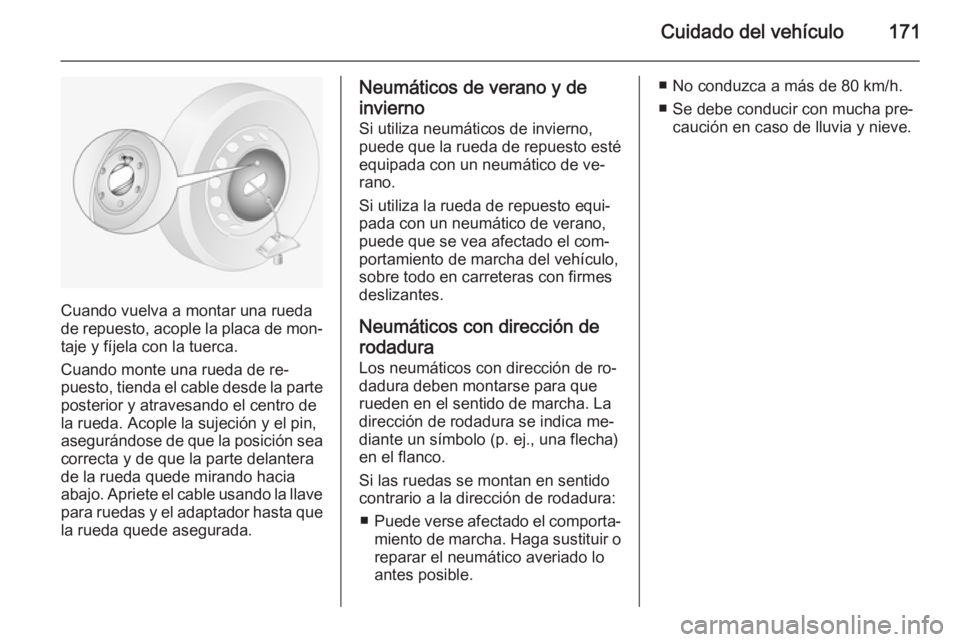

Cuidado del vehículo171
Cuando vuelva a montar una rueda
de repuesto, acople la placa de mon‐
taje y fíjela con la tuerca.
Cuando monte una rueda de re‐ puesto, tienda el cable desde la parte
posterior y atravesando el centro de
la rueda. Acople la sujeción y el pin,
asegurándose de que la posición sea correcta y de que la parte delantera
de la rueda quede mirando hacia
abajo. Apriete el cable usando la llave para ruedas y el adaptador hasta que
la rueda quede asegurada.
Neumáticos de verano y de
invierno
Si utiliza neumáticos de invierno,
puede que la rueda de repuesto esté
equipada con un neumático de ve‐
rano.
Si utiliza la rueda de repuesto equi‐
pada con un neumático de verano,
puede que se vea afectado el com‐
portamiento de marcha del vehículo,
sobre todo en carreteras con firmes
deslizantes.
Neumáticos con dirección de
rodadura
Los neumáticos con dirección de ro‐
dadura deben montarse para que
rueden en el sentido de marcha. La
dirección de rodadura se indica me‐
diante un símbolo (p. ej., una flecha)
en el flanco.
Si las ruedas se montan en sentido
contrario a la dirección de rodadura:
■ Puede verse afectado el comporta‐
miento de marcha. Haga sustituir o
reparar el neumático averiado lo
antes posible.■ No conduzca a más de 80 km/h.
■ Se debe conducir con mucha pre‐ caución en caso de lluvia y nieve.

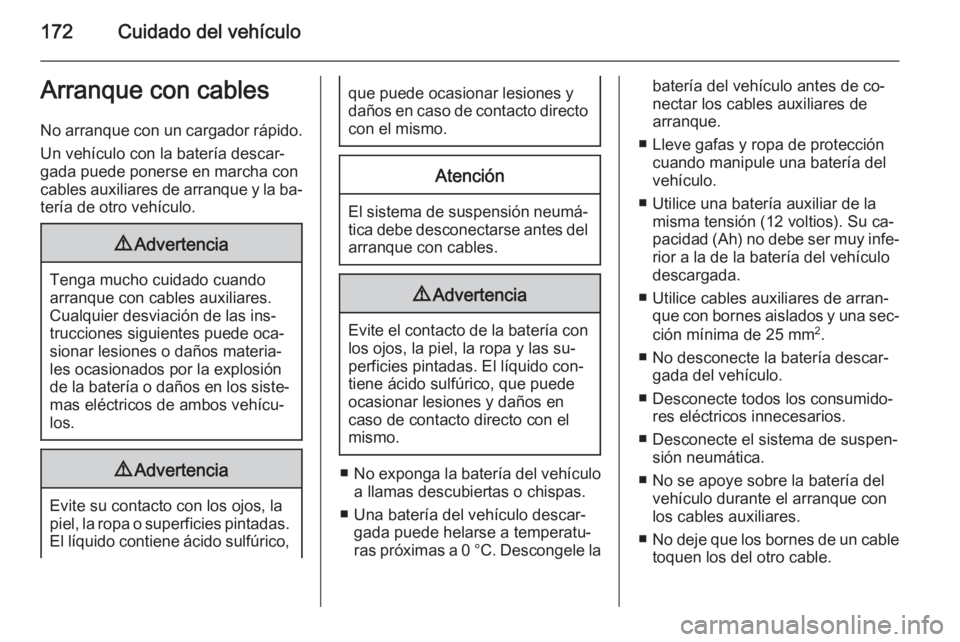

172Cuidado del vehículoArranque con cables
No arranque con un cargador rápido.
Un vehículo con la batería descar‐
gada puede ponerse en marcha con
cables auxiliares de arranque y la ba‐ tería de otro vehículo.9 Advertencia
Tenga mucho cuidado cuando
arranque con cables auxiliares.
Cualquier desviación de las ins‐
trucciones siguientes puede oca‐
sionar lesiones o daños materia‐
les ocasionados por la explosión
de la batería o daños en los siste‐ mas eléctricos de ambos vehícu‐
los.
9 Advertencia
Evite su contacto con los ojos, la
piel, la ropa o superficies pintadas.
El líquido contiene ácido sulfúrico,
que puede ocasionar lesiones y
daños en caso de contacto directo con el mismo.Atención
El sistema de suspensión neumá‐tica debe desconectarse antes del
arranque con cables.
9 Advertencia
Evite el contacto de la batería con
los ojos, la piel, la ropa y las su‐
perficies pintadas. El líquido con‐
tiene ácido sulfúrico, que puede
ocasionar lesiones y daños en
caso de contacto directo con el
mismo.
■ No exponga la batería del vehículo
a llamas descubiertas o chispas.
■ Una batería del vehículo descar‐ gada puede helarse a temperatu‐
ras próximas a 0 °C. Descongele la
batería del vehículo antes de co‐
nectar los cables auxiliares de
arranque.
■ Lleve gafas y ropa de protección cuando manipule una batería delvehículo.
■ Utilice una batería auxiliar de la misma tensión (12 voltios). Su ca‐
pacidad (Ah) no debe ser muy infe‐ rior a la de la batería del vehículo
descargada.
■ Utilice cables auxiliares de arran‐ que con bornes aislados y una sec‐
ción mínima de 25 mm 2
.
■ No desconecte la batería descar‐ gada del vehículo.
■ Desconecte todos los consumido‐ res eléctricos innecesarios.
■ Desconecte el sistema de suspen‐ sión neumática.
■ No se apoye sobre la batería del vehículo durante el arranque con
los cables auxiliares.
■ No deje que los bornes de un cable
toquen los del otro cable.

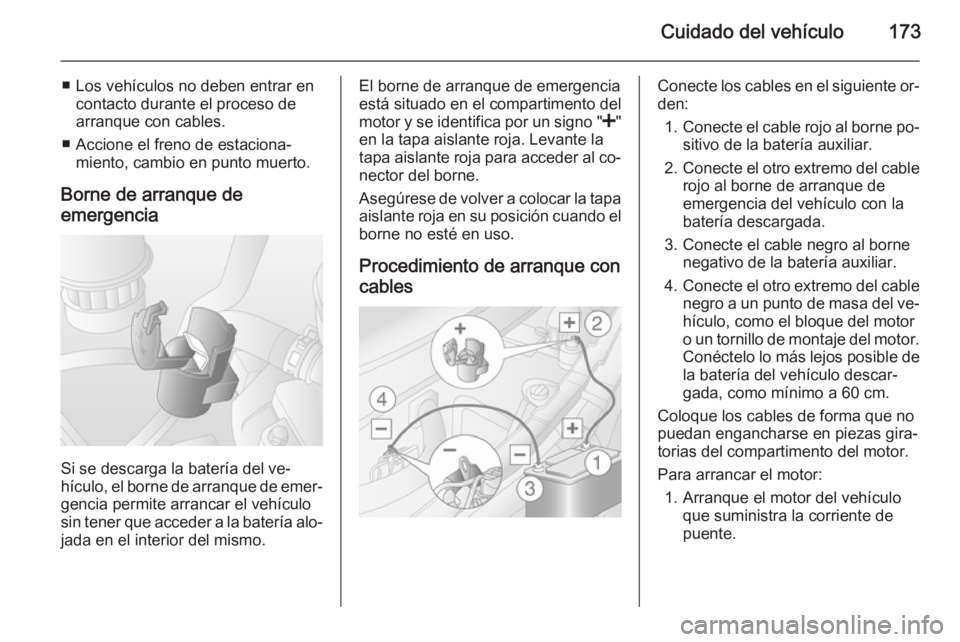

Cuidado del vehículo173
■ Los vehículos no deben entrar encontacto durante el proceso de
arranque con cables.
■ Accione el freno de estaciona‐ miento, cambio en punto muerto.
Borne de arranque de
emergencia
Si se descarga la batería del ve‐
hículo, el borne de arranque de emer‐
gencia permite arrancar el vehículo
sin tener que acceder a la batería alo‐ jada en el interior del mismo.
El borne de arranque de emergencia
está situado en el compartimento del
motor y se identifica por un signo " <"
en la tapa aislante roja. Levante la
tapa aislante roja para acceder al co‐
nector del borne.
Asegúrese de volver a colocar la tapa
aislante roja en su posición cuando el borne no esté en uso.
Procedimiento de arranque concablesConecte los cables en el siguiente or‐
den:
1. Conecte el cable rojo al borne po‐
sitivo de la batería auxiliar.
2. Conecte el otro extremo del cable
rojo al borne de arranque de
emergencia del vehículo con la
batería descargada.
3. Conecte el cable negro al borne negativo de la batería auxiliar.
4. Conecte el otro extremo del cable
negro a un punto de masa del ve‐ hículo, como el bloque del motor
o un tornillo de montaje del motor.
Conéctelo lo más lejos posible de la batería del vehículo descar‐
gada, como mínimo a 60 cm.
Coloque los cables de forma que no puedan engancharse en piezas gira‐
torias del compartimento del motor.
Para arrancar el motor: 1. Arranque el motor del vehículo que suministra la corriente de
puente.

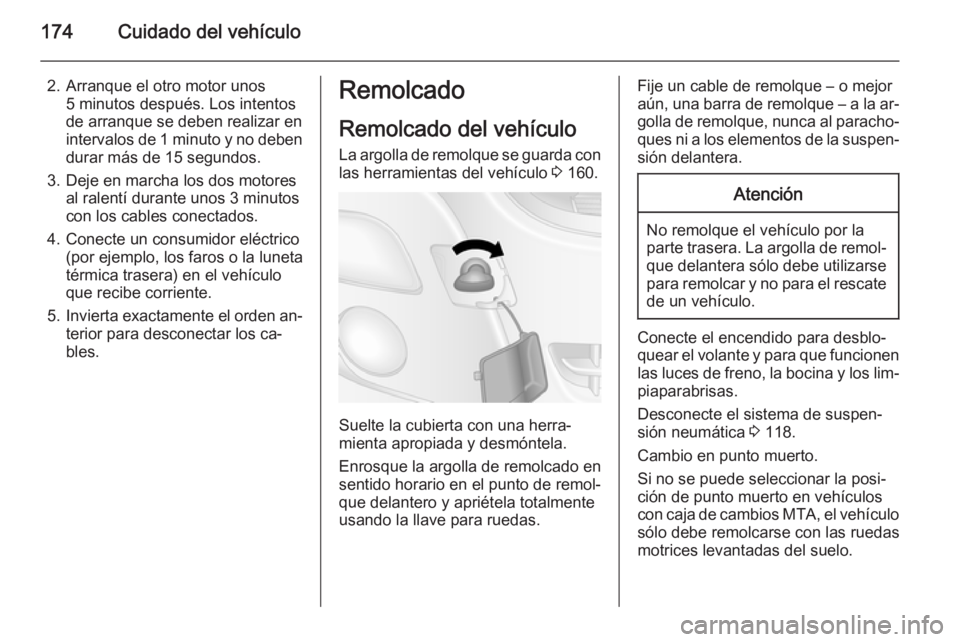

174Cuidado del vehículo
2. Arranque el otro motor unos5 minutos después. Los intentos
de arranque se deben realizar en
intervalos de 1 minuto y no deben
durar más de 15 segundos.
3. Deje en marcha los dos motores al ralentí durante unos 3 minutos
con los cables conectados.
4. Conecte un consumidor eléctrico (por ejemplo, los faros o la luneta
térmica trasera) en el vehículo
que recibe corriente.
5. Invierta exactamente el orden an‐
terior para desconectar los ca‐
bles.Remolcado
Remolcado del vehículo
La argolla de remolque se guarda con las herramientas del vehículo 3 160.
Suelte la cubierta con una herra‐
mienta apropiada y desmóntela.
Enrosque la argolla de remolcado en
sentido horario en el punto de remol‐
que delantero y apriétela totalmente
usando la llave para ruedas.
Fije un cable de remolque – o mejor
aún, una barra de remolque – a la ar‐ golla de remolque, nunca al paracho‐ ques ni a los elementos de la suspen‐
sión delantera.Atención
No remolque el vehículo por la parte trasera. La argolla de remol‐
que delantera sólo debe utilizarse
para remolcar y no para el rescate
de un vehículo.
Conecte el encendido para desblo‐ quear el volante y para que funcionen las luces de freno, la bocina y los lim‐
piaparabrisas.
Desconecte el sistema de suspen‐
sión neumática 3 118.
Cambio en punto muerto.
Si no se puede seleccionar la posi‐
ción de punto muerto en vehículos
con caja de cambios MTA, el vehículo sólo debe remolcarse con las ruedas
motrices levantadas del suelo.

Cuidado del vehículo175Atención
Conduzca despacio. Evite los tiro‐nes. Las fuerzas de tracción exce‐sivas podrían dañar el vehículo.
Si el motor no está en marcha, se re‐
quiere mucha más fuerza para frenar y dirigir el vehículo.
Para evitar que entre humo del es‐
cape del vehículo tractor, conecte el
sistema de recirculación de aire y cie‐
rre las ventanillas.
Recurra a la ayuda de un taller.
Tras el remolcado, desenrosque la
argolla de remolque y coloque la tapa.

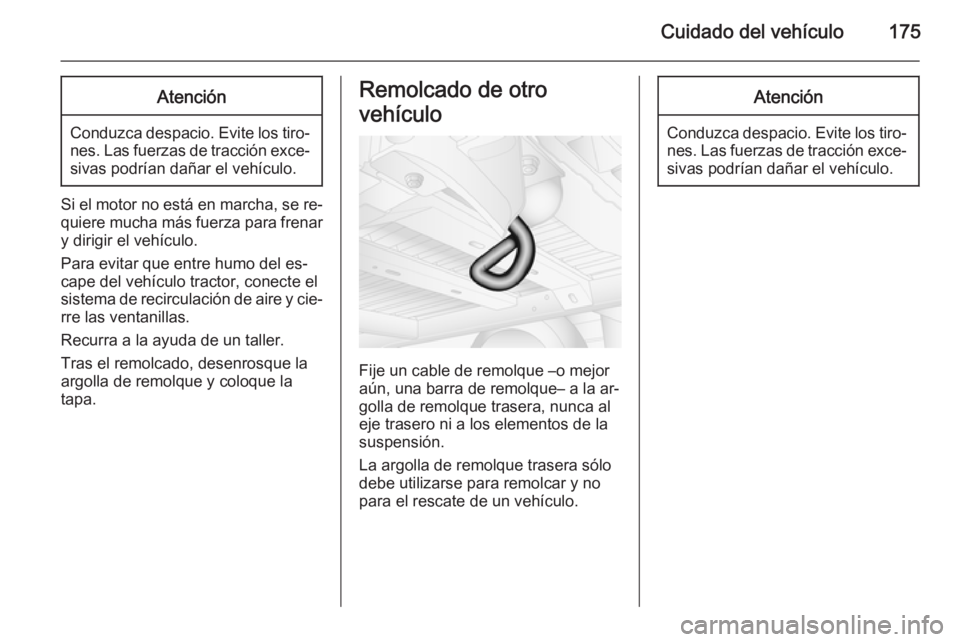

Remolcado de otro
vehículo
Fije un cable de remolque –o mejor
aún, una barra de remolque– a la ar‐
golla de remolque trasera, nunca al
eje trasero ni a los elementos de la
suspensión.
La argolla de remolque trasera sólo
debe utilizarse para remolcar y no
para el rescate de un vehículo.
Atención
Conduzca despacio. Evite los tiro‐ nes. Las fuerzas de tracción exce‐sivas podrían dañar el vehículo.

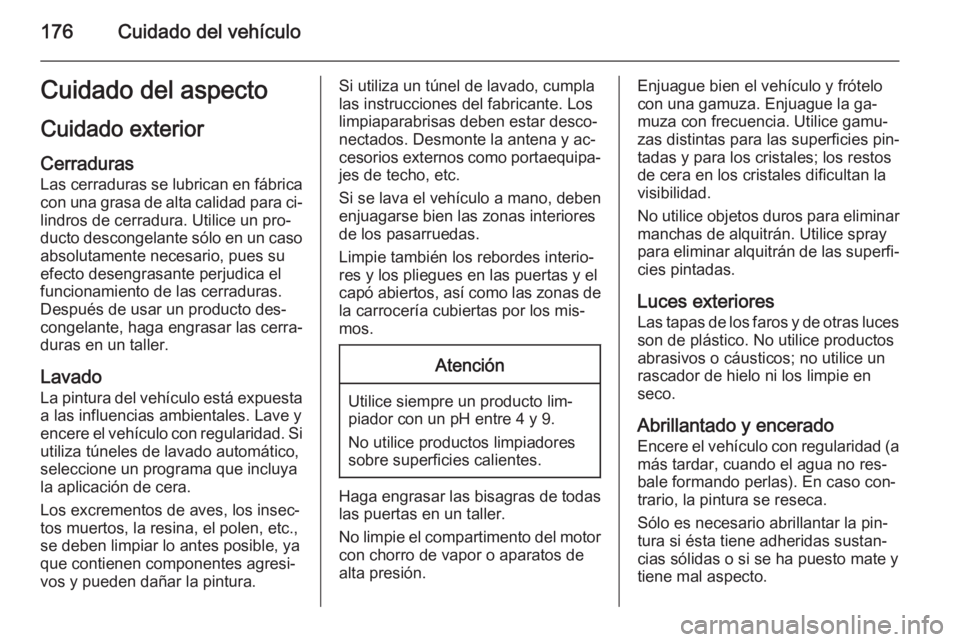

176Cuidado del vehículoCuidado del aspecto
Cuidado exterior Cerraduras
Las cerraduras se lubrican en fábrica
con una grasa de alta calidad para ci‐ lindros de cerradura. Utilice un pro‐
ducto descongelante sólo en un caso
absolutamente necesario, pues su
efecto desengrasante perjudica el funcionamiento de las cerraduras.
Después de usar un producto des‐
congelante, haga engrasar las cerra‐
duras en un taller.
Lavado La pintura del vehículo está expuestaa las influencias ambientales. Lave y
encere el vehículo con regularidad. Si
utiliza túneles de lavado automático,
seleccione un programa que incluya
la aplicación de cera.
Los excrementos de aves, los insec‐ tos muertos, la resina, el polen, etc.,
se deben limpiar lo antes posible, ya
que contienen componentes agresi‐
vos y pueden dañar la pintura.Si utiliza un túnel de lavado, cumpla
las instrucciones del fabricante. Los
limpiaparabrisas deben estar desco‐
nectados. Desmonte la antena y ac‐
cesorios externos como portaequipa‐ jes de techo, etc.
Si se lava el vehículo a mano, deben
enjuagarse bien las zonas interiores
de los pasarruedas.
Limpie también los rebordes interio‐
res y los pliegues en las puertas y el
capó abiertos, así como las zonas de
la carrocería cubiertas por los mis‐
mos.Atención
Utilice siempre un producto lim‐
piador con un pH entre 4 y 9.
No utilice productos limpiadores
sobre superficies calientes.
Haga engrasar las bisagras de todas
las puertas en un taller.
No limpie el compartimento del motor
con chorro de vapor o aparatos de alta presión.
Enjuague bien el vehículo y frótelo
con una gamuza. Enjuague la ga‐
muza con frecuencia. Utilice gamu‐
zas distintas para las superficies pin‐
tadas y para los cristales; los restos
de cera en los cristales dificultan la
visibilidad.
No utilice objetos duros para eliminar manchas de alquitrán. Utilice spray
para eliminar alquitrán de las superfi‐ cies pintadas.
Luces exteriores
Las tapas de los faros y de otras luces
son de plástico. No utilice productos
abrasivos o cáusticos; no utilice un
rascador de hielo ni los limpie en
seco.
Abrillantado y encerado
Encere el vehículo con regularidad (a
más tardar, cuando el agua no res‐
bale formando perlas). En caso con‐
trario, la pintura se reseca.
Sólo es necesario abrillantar la pin‐
tura si ésta tiene adheridas sustan‐
cias sólidas o si se ha puesto mate y
tiene mal aspecto.

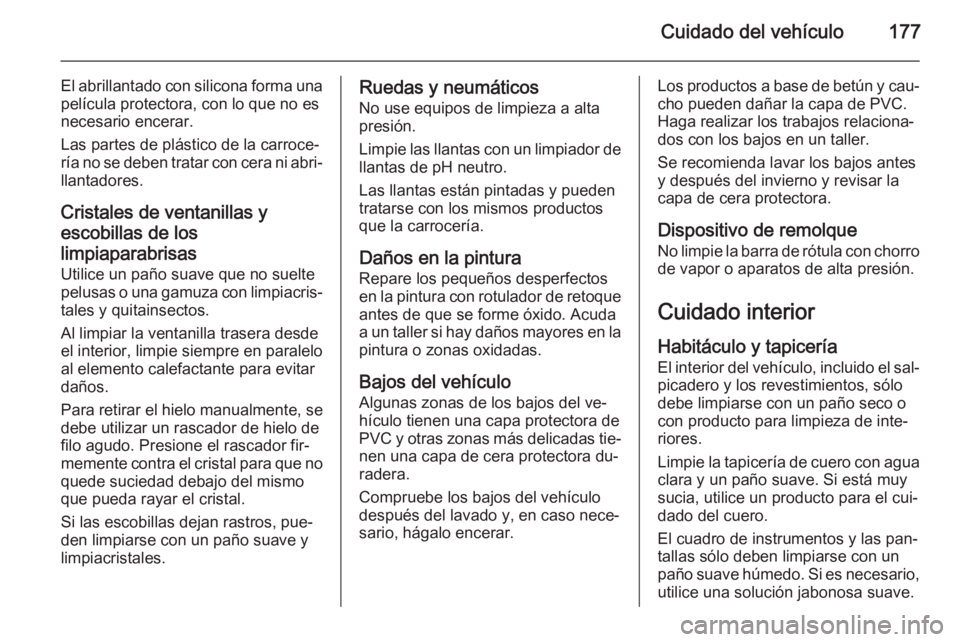

Cuidado del vehículo177
El abrillantado con silicona forma unapelícula protectora, con lo que no es
necesario encerar.
Las partes de plástico de la carroce‐
ría no se deben tratar con cera ni abri‐
llantadores.
Cristales de ventanillas y
escobillas de los
limpiaparabrisas Utilice un paño suave que no suelte
pelusas o una gamuza con limpiacris‐ tales y quitainsectos.
Al limpiar la ventanilla trasera desde
el interior, limpie siempre en paralelo al elemento calefactante para evitar
daños.
Para retirar el hielo manualmente, se
debe utilizar un rascador de hielo de
filo agudo. Presione el rascador fir‐
memente contra el cristal para que no quede suciedad debajo del mismo
que pueda rayar el cristal.
Si las escobillas dejan rastros, pue‐
den limpiarse con un paño suave y
limpiacristales.Ruedas y neumáticos
No use equipos de limpieza a alta
presión.
Limpie las llantas con un limpiador de llantas de pH neutro.
Las llantas están pintadas y pueden
tratarse con los mismos productos
que la carrocería.
Daños en la pintura Repare los pequeños desperfectos
en la pintura con rotulador de retoque antes de que se forme óxido. Acuda
a un taller si hay daños mayores en la
pintura o zonas oxidadas.
Bajos del vehículo Algunas zonas de los bajos del ve‐
hículo tienen una capa protectora de
PVC y otras zonas más delicadas tie‐
nen una capa de cera protectora du‐
radera.
Compruebe los bajos del vehículo
después del lavado y, en caso nece‐
sario, hágalo encerar.Los productos a base de betún y cau‐
cho pueden dañar la capa de PVC.
Haga realizar los trabajos relaciona‐
dos con los bajos en un taller.
Se recomienda lavar los bajos antes
y después del invierno y revisar la
capa de cera protectora.
Dispositivo de remolque
No limpie la barra de rótula con chorro de vapor o aparatos de alta presión.
Cuidado interior Habitáculo y tapicería El interior del vehículo, incluido el sal‐
picadero y los revestimientos, sólo
debe limpiarse con un paño seco o
con producto para limpieza de inte‐
riores.
Limpie la tapicería de cuero con agua
clara y un paño suave. Si está muy
sucia, utilice un producto para el cui‐
dado del cuero.
El cuadro de instrumentos y las pan‐
tallas sólo deben limpiarse con un
paño suave húmedo. Si es necesario, utilice una solución jabonosa suave.

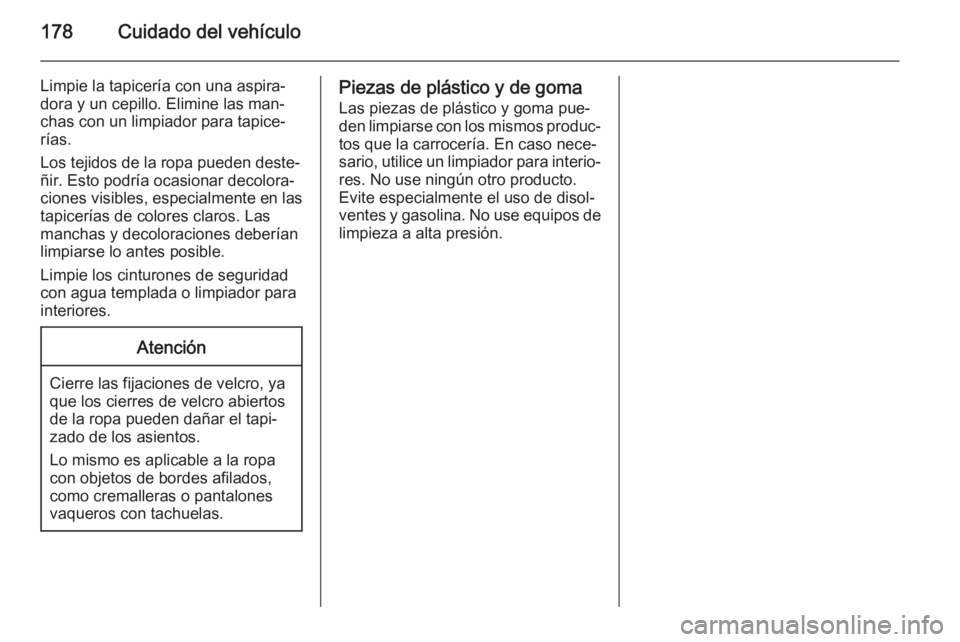

178Cuidado del vehículo
Limpie la tapicería con una aspira‐
dora y un cepillo. Elimine las man‐
chas con un limpiador para tapice‐
rías.
Los tejidos de la ropa pueden deste‐
ñir. Esto podría ocasionar decolora‐
ciones visibles, especialmente en las
tapicerías de colores claros. Las
manchas y decoloraciones deberían
limpiarse lo antes posible.
Limpie los cinturones de seguridad
con agua templada o limpiador para
interiores.Atención
Cierre las fijaciones de velcro, ya
que los cierres de velcro abiertos
de la ropa pueden dañar el tapi‐
zado de los asientos.
Lo mismo es aplicable a la ropa
con objetos de bordes afilados,
como cremalleras o pantalones
vaqueros con tachuelas.
Piezas de plástico y de goma
Las piezas de plástico y goma pue‐
den limpiarse con los mismos produc‐
tos que la carrocería. En caso nece‐
sario, utilice un limpiador para interio‐ res. No use ningún otro producto.
Evite especialmente el uso de disol‐
ventes y gasolina. No use equipos de
limpieza a alta presión.
