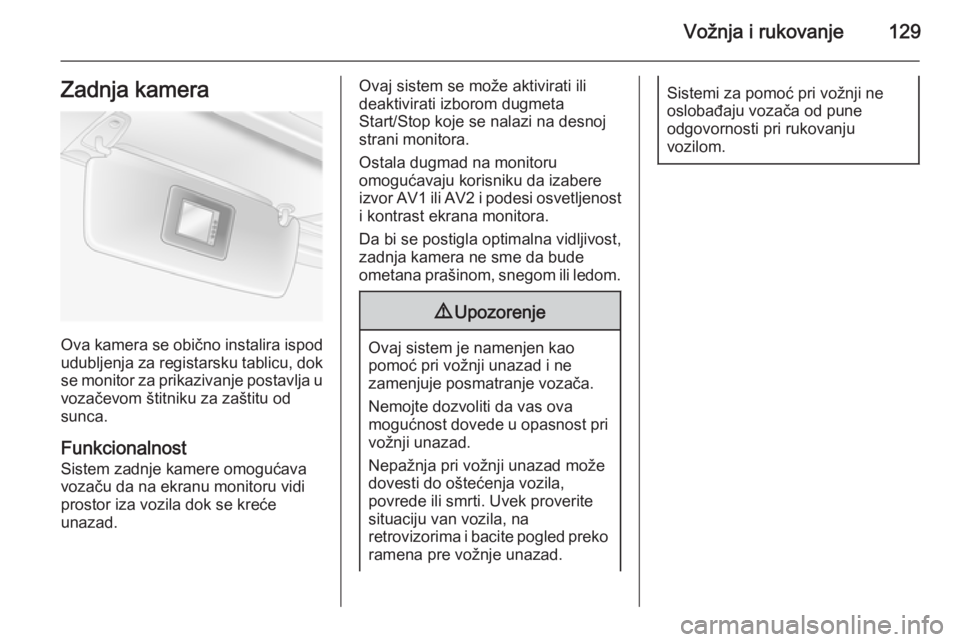

Vožnja i rukovanje129Zadnja kamera
Ova kamera se obično instalira ispod
udubljenja za registarsku tablicu, dok se monitor za prikazivanje postavlja u
vozačevom štitniku za zaštitu od
sunca.
Funkcionalnost
Sistem zadnje kamere omogućava
vozaču da na ekranu monitoru vidi prostor iza vozila dok se kreće
unazad.
Ovaj sistem se može aktivirati ili
deaktivirati izborom dugmeta
Start/Stop koje se nalazi na desnoj
strani monitora.
Ostala dugmad na monitoru
omogućavaju korisniku da izabere
izvor AV1 ili AV2 i podesi osvetljenost
i kontrast ekrana monitora.
Da bi se postigla optimalna vidljivost,
zadnja kamera ne sme da bude
ometana prašinom, snegom ili ledom.9 Upozorenje
Ovaj sistem je namenjen kao
pomoć pri vožnji unazad i ne
zamenjuje posmatranje vozača.
Nemojte dozvoliti da vas ova
mogućnost dovede u opasnost pri vožnji unazad.
Nepažnja pri vožnji unazad može
dovesti do oštećenja vozila,
povrede ili smrti. Uvek proverite situaciju van vozila, na
retrovizorima i bacite pogled preko
ramena pre vožnje unazad.
Sistemi za pomoć pri vožnji ne
oslobađaju vozača od pune
odgovornosti pri rukovanju
vozilom.

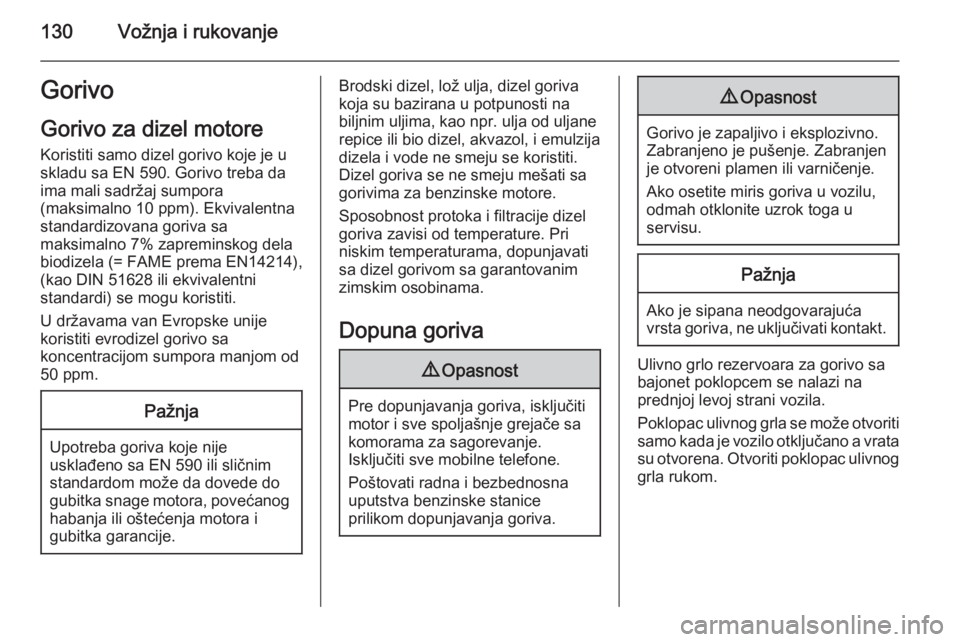

130Vožnja i rukovanjeGorivo
Gorivo za dizel motore Koristiti samo dizel gorivo koje je u
skladu sa EN 590. Gorivo treba da
ima mali sadržaj sumpora
(maksimalno 10 ppm). Ekvivalentna
standardizovana goriva sa
maksimalno 7% zapreminskog dela
biodizela (= FAME prema EN14214),
(kao DIN 51628 ili ekvivalentni
standardi) se mogu koristiti.
U državama van Evropske unije
koristiti evrodizel gorivo sa
koncentracijom sumpora manjom od
50 ppm.Pažnja
Upotreba goriva koje nije
usklađeno sa EN 590 ili sličnim
standardom može da dovede do
gubitka snage motora, povećanog habanja ili oštećenja motora i
gubitka garancije.
Brodski dizel, lož ulja, dizel goriva
koja su bazirana u potpunosti na
biljnim uljima, kao npr. ulja od uljane
repice ili bio dizel, akvazol, i emulzija
dizela i vode ne smeju se koristiti. Dizel goriva se ne smeju mešati sa
gorivima za benzinske motore.
Sposobnost protoka i filtracije dizel
goriva zavisi od temperature. Pri
niskim temperaturama, dopunjavati
sa dizel gorivom sa garantovanim
zimskim osobinama.
Dopuna goriva9 Opasnost
Pre dopunjavanja goriva, isključiti
motor i sve spoljašnje grejače sa
komorama za sagorevanje.
Isključiti sve mobilne telefone.
Poštovati radna i bezbednosna
uputstva benzinske stanice
prilikom dopunjavanja goriva.
9 Opasnost
Gorivo je zapaljivo i eksplozivno.
Zabranjeno je pušenje. Zabranjen
je otvoreni plamen ili varničenje.
Ako osetite miris goriva u vozilu,
odmah otklonite uzrok toga u
servisu.
Pažnja
Ako je sipana neodgovarajuća vrsta goriva, ne uključivati kontakt.
Ulivno grlo rezervoara za gorivo sa
bajonet poklopcem se nalazi na
prednjoj levoj strani vozila.
Poklopac ulivnog grla se može otvoriti
samo kada je vozilo otključano a vrata
su otvorena. Otvoriti poklopac ulivnog grla rukom.

Vožnja i rukovanje131

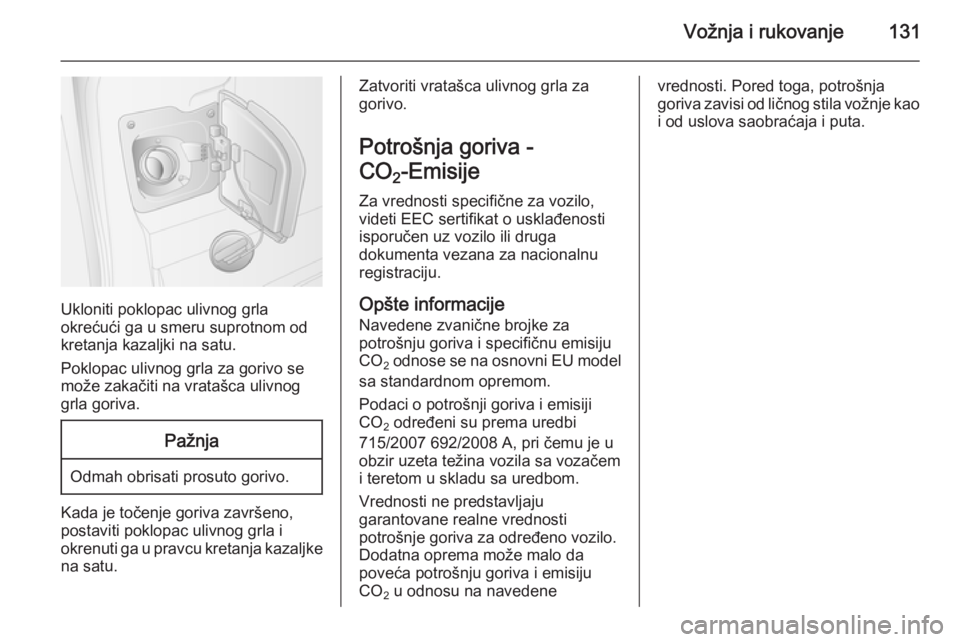

Ukloniti poklopac ulivnog grla
okrećući ga u smeru suprotnom od
kretanja kazaljki na satu.
Poklopac ulivnog grla za gorivo se
može zakačiti na vratašca ulivnog grla goriva.
Pažnja
Odmah obrisati prosuto gorivo.
Kada je točenje goriva završeno,
postaviti poklopac ulivnog grla i
okrenuti ga u pravcu kretanja kazaljke
na satu.
Zatvoriti vratašca ulivnog grla za gorivo.
Potrošnja goriva -
CO 2-Emisije
Za vrednosti specifične za vozilo,
videti EEC sertifikat o usklađenosti
isporučen uz vozilo ili druga
dokumenta vezana za nacionalnu
registraciju.
Opšte informacije Navedene zvanične brojke za
potrošnju goriva i specifičnu emisiju
CO 2 odnose se na osnovni EU model
sa standardnom opremom.
Podaci o potrošnji goriva i emisiji
CO 2 određeni su prema uredbi
715/2007 692/2008 A, pri čemu je u
obzir uzeta težina vozila sa vozačem
i teretom u skladu sa uredbom.
Vrednosti ne predstavljaju
garantovane realne vrednosti
potrošnje goriva za određeno vozilo.
Dodatna oprema može malo da
poveća potrošnju goriva i emisiju
CO 2 u odnosu na navedenevrednosti. Pored toga, potrošnja
goriva zavisi od ličnog stila vožnje kao i od uslova saobraćaja i puta.

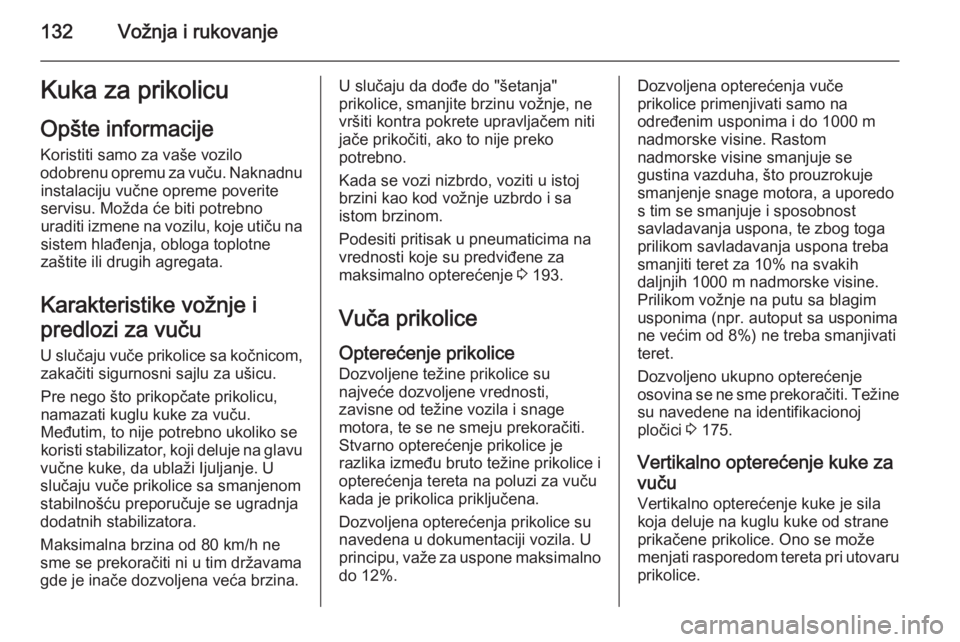

132Vožnja i rukovanjeKuka za prikolicu
Opšte informacije
Koristiti samo za vaše vozilo
odobrenu opremu za vuču. Naknadnu instalaciju vučne opreme poverite
servisu. Možda će biti potrebno
uraditi izmene na vozilu, koje utiču na
sistem hlađenja, obloga toplotne
zaštite ili drugih agregata.
Karakteristike vožnje i
predlozi za vuču
U slučaju vuče prikolice sa kočnicom, zakačiti sigurnosni sajlu za ušicu.
Pre nego što prikopčate prikolicu,
namazati kuglu kuke za vuču.
Međutim, to nije potrebno ukoliko se
koristi stabilizator, koji deluje na glavu
vučne kuke, da ublaži Ijuljanje. U
slučaju vuče prikolice sa smanjenom
stabilnošću preporučuje se ugradnja
dodatnih stabilizatora.
Maksimalna brzina od 80 km/h ne
sme se prekoračiti ni u tim državama
gde je inače dozvoljena veća brzina.U slučaju da dođe do "šetanja"
prikolice, smanjite brzinu vožnje, ne
vršiti kontra pokrete upravljačem niti
jače prikočiti, ako to nije preko
potrebno.
Kada se vozi nizbrdo, voziti u istoj brzini kao kod vožnje uzbrdo i sa
istom brzinom.
Podesiti pritisak u pneumaticima na
vrednosti koje su predviđene za
maksimalno opterećenje 3 193.
Vuča prikolice
Opterećenje prikolice Dozvoljene težine prikolice su
najveće dozvoljene vrednosti,
zavisne od težine vozila i snage
motora, te se ne smeju prekoračiti.
Stvarno opterećenje prikolice je
razlika između bruto težine prikolice i opterećenja tereta na poluzi za vučukada je prikolica priključena.
Dozvoljena opterećenja prikolice su
navedena u dokumentaciji vozila. U
principu, važe za uspone maksimalno
do 12%.Dozvoljena opterećenja vuče
prikolice primenjivati samo na
određenim usponima i do 1000 m
nadmorske visine. Rastom
nadmorske visine smanjuje se
gustina vazduha, što prouzrokuje
smanjenje snage motora, a uporedo
s tim se smanjuje i sposobnost
savladavanja uspona, te zbog toga
prilikom savladavanja uspona treba
smanjiti teret za 10% na svakih
daljnjih 1000 m nadmorske visine.
Prilikom vožnje na putu sa blagim
usponima (npr. autoput sa usponima
ne većim od 8%) ne treba smanjivati
teret.
Dozvoljeno ukupno opterećenje
osovina se ne sme prekoračiti. Težine su navedene na identifikacionoj
pločici 3 175.
Vertikalno opterećenje kuke za
vuču
Vertikalno opterećenje kuke je sila
koja deluje na kuglu kuke od strane
prikačene prikolice. Ono se može
menjati rasporedom tereta pri utovaru prikolice.

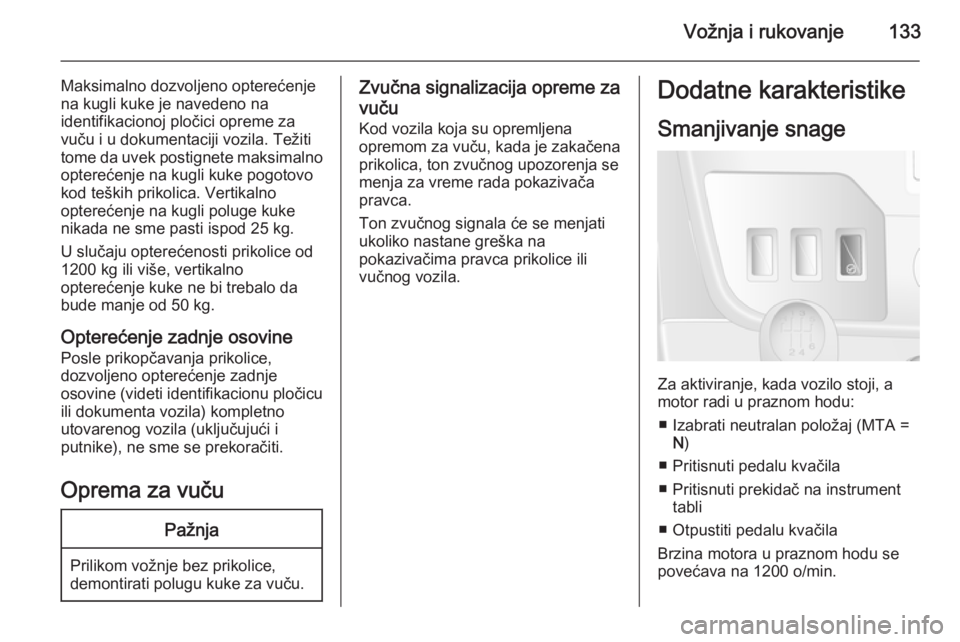

Vožnja i rukovanje133
Maksimalno dozvoljeno opterećenje
na kugli kuke je navedeno na
identifikacionoj pločici opreme za
vuču i u dokumentaciji vozila. Težiti tome da uvek postignete maksimalno opterećenje na kugli kuke pogotovo
kod teških prikolica. Vertikalno
opterećenje na kugli poluge kuke
nikada ne sme pasti ispod 25 kg.
U slučaju opterećenosti prikolice od
1200 kg ili više, vertikalno
opterećenje kuke ne bi trebalo da
bude manje od 50 kg.
Opterećenje zadnje osovine
Posle prikopčavanja prikolice,
dozvoljeno opterećenje zadnje
osovine (videti identifikacionu pločicu
ili dokumenta vozila) kompletno
utovarenog vozila (uključujući i
putnike), ne sme se prekoračiti.
Oprema za vučuPažnja
Prilikom vožnje bez prikolice,
demontirati polugu kuke za vuču.
Zvučna signalizacija opreme za
vuču
Kod vozila koja su opremljena
opremom za vuču, kada je zakačena
prikolica, ton zvučnog upozorenja se
menja za vreme rada pokazivača pravca.
Ton zvučnog signala će se menjati
ukoliko nastane greška na
pokazivačima pravca prikolice ili
vučnog vozila.Dodatne karakteristike
Smanjivanje snage
Za aktiviranje, kada vozilo stoji, a
motor radi u praznom hodu:
■ Izabrati neutralan položaj (MTA = N)
■ Pritisnuti pedalu kvačila
■ Pritisnuti prekidač na instrument tabli
■ Otpustiti pedalu kvačila
Brzina motora u praznom hodu se
povećava na 1200 o/min.

134Vožnja i rukovanje

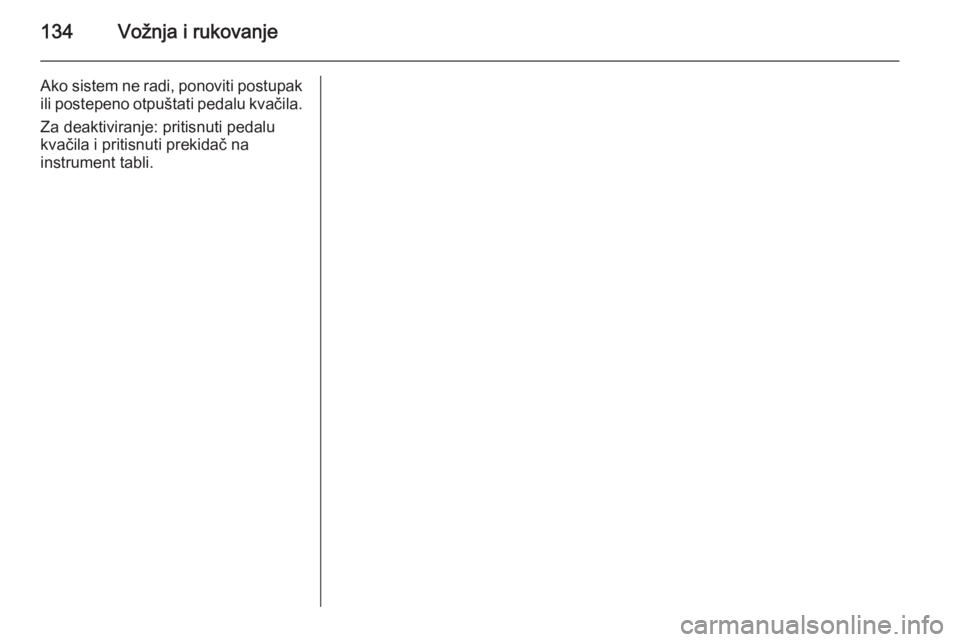

Ako sistem ne radi, ponoviti postupakili postepeno otpuštati pedalu kvačila.
Za deaktiviranje: pritisnuti pedalu
kvačila i pritisnuti prekidač na
instrument tabli.

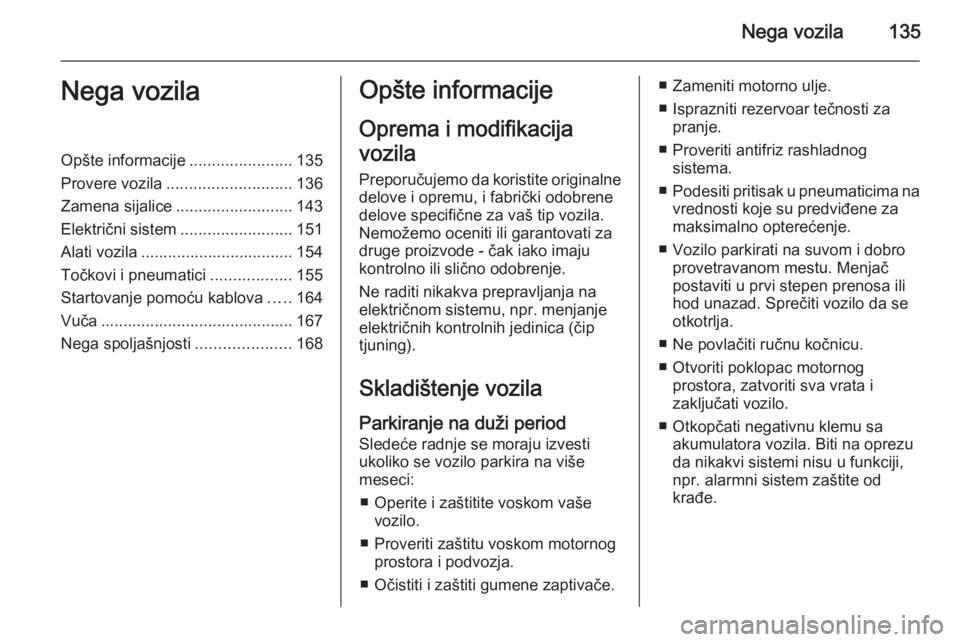

Nega vozila135Nega vozilaOpšte informacije.......................135
Provere vozila ............................ 136
Zamena sijalice .......................... 143
Električni sistem .........................151
Alati vozila .................................. 154
Točkovi i pneumatici ..................155
Startovanje pomoću kablova .....164
Vuča ........................................... 167
Nega spoljašnjosti .....................168Opšte informacije
Oprema i modifikacija
vozila Preporučujemo da koristite originalne
delove i opremu, i fabrički odobrene
delove specifične za vaš tip vozila.
Nemožemo oceniti ili garantovati za
druge proizvode - čak iako imaju
kontrolno ili slično odobrenje.
Ne raditi nikakva prepravljanja na
električnom sistemu, npr. menjanje
električnih kontrolnih jedinica (čip
tjuning).
Skladištenje vozila Parkiranje na duži period
Sledeće radnje se moraju izvesti
ukoliko se vozilo parkira na više
meseci:
■ Operite i zaštitite voskom vaše vozilo.
■ Proveriti zaštitu voskom motornog prostora i podvozja.
■ Očistiti i zaštiti gumene zaptivače.■ Zameniti motorno ulje.
■ Isprazniti rezervoar tečnosti za pranje.
■ Proveriti antifriz rashladnog sistema.
■ Podesiti pritisak u pneumaticima na
vrednosti koje su predviđene za
maksimalno opterećenje.
■ Vozilo parkirati na suvom i dobro provetravanom mestu. Menjač
postaviti u prvi stepen prenosa ili
hod unazad. Sprečiti vozilo da se
otkotrlja.
■ Ne povlačiti ručnu kočnicu.
■ Otvoriti poklopac motornog prostora, zatvoriti sva vrata i
zaključati vozilo.
■ Otkopčati negativnu klemu sa akumulatora vozila. Biti na oprezu
da nikakvi sistemi nisu u funkciji,
npr. alarmni sistem zaštite od
krađe.

136Nega vozila

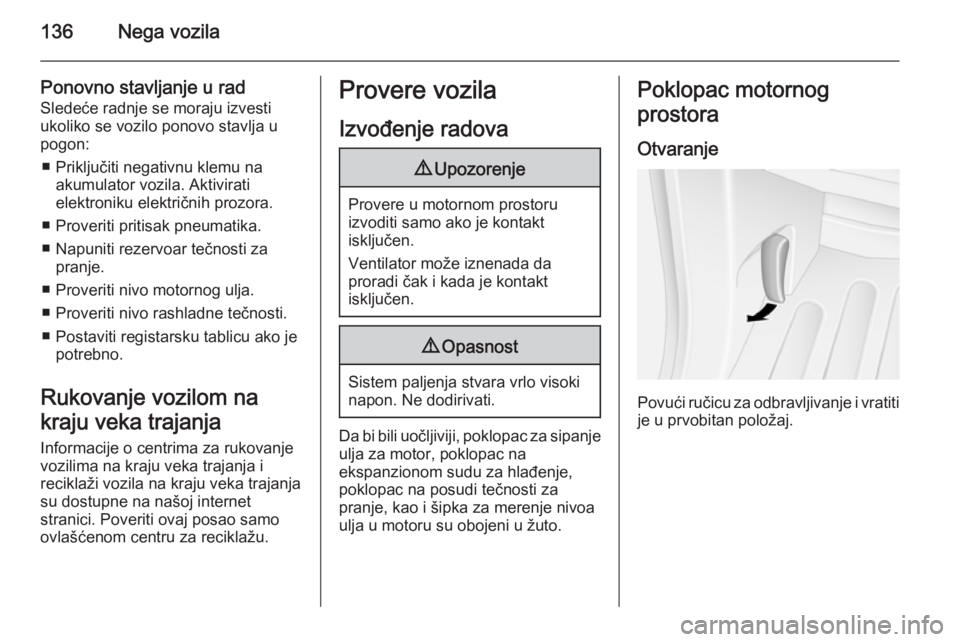

Ponovno stavljanje u rad
Sledeće radnje se moraju izvesti
ukoliko se vozilo ponovo stavlja u
pogon:
■ Priključiti negativnu klemu na akumulator vozila. Aktivirati
elektroniku električnih prozora.
■ Proveriti pritisak pneumatika.
■ Napuniti rezervoar tečnosti za pranje.
■ Proveriti nivo motornog ulja.
■ Proveriti nivo rashladne tečnosti.
■ Postaviti registarsku tablicu ako je potrebno.
Rukovanje vozilom na
kraju veka trajanja
Informacije o centrima za rukovanje
vozilima na kraju veka trajanja i
reciklaži vozila na kraju veka trajanja
su dostupne na našoj internet
stranici. Poveriti ovaj posao samo
ovlašćenom centru za reciklažu.Provere vozila
Izvođenje radova9 Upozorenje
Provere u motornom prostoru
izvoditi samo ako je kontakt
isključen.
Ventilator može iznenada da
proradi čak i kada je kontakt
isključen.
9 Opasnost
Sistem paljenja stvara vrlo visoki
napon. Ne dodirivati.
Da bi bili uočljiviji, poklopac za sipanje ulja za motor, poklopac na
ekspanzionom sudu za hlađenje,
poklopac na posudi tečnosti za
pranje, kao i šipka za merenje nivoa
ulja u motoru su obojeni u žuto.
Poklopac motornog
prostora
Otvaranje
Povući ručicu za odbravljivanje i vratiti
je u prvobitan položaj.

Nega vozila137

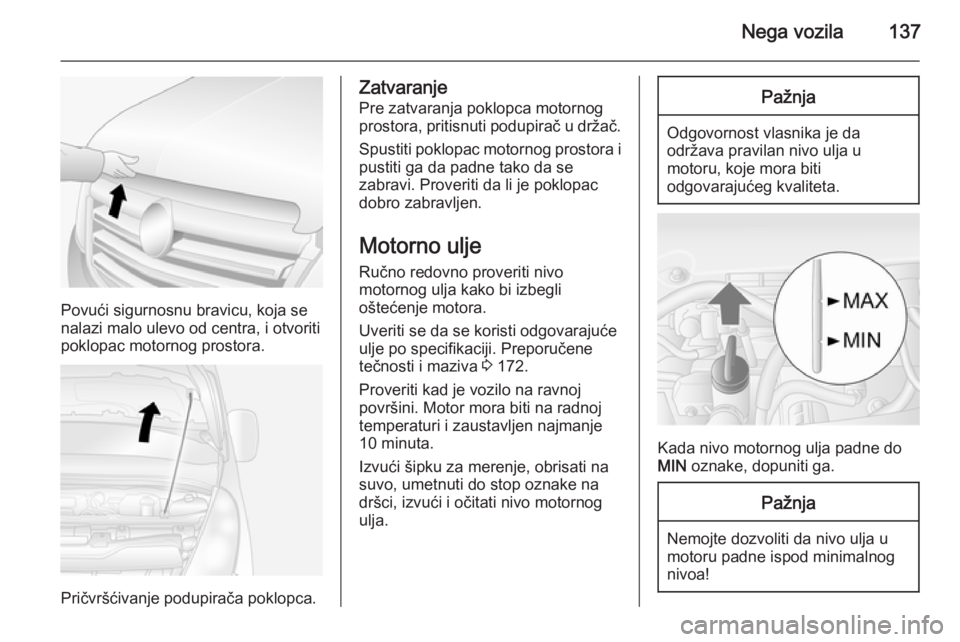

Povući sigurnosnu bravicu, koja se
nalazi malo ulevo od centra, i otvoriti
poklopac motornog prostora.
Pričvršćivanje podupirača poklopca.
Zatvaranje
Pre zatvaranja poklopca motornogprostora, pritisnuti podupirač u držač.
Spustiti poklopac motornog prostora i pustiti ga da padne tako da se
zabravi. Proveriti da li je poklopac
dobro zabravljen.
Motorno ulje
Ručno redovno proveriti nivo
motornog ulja kako bi izbegli
oštećenje motora.
Uveriti se da se koristi odgovarajuće
ulje po specifikaciji. Preporučene
tečnosti i maziva 3 172.
Proveriti kad je vozilo na ravnoj
površini. Motor mora biti na radnoj
temperaturi i zaustavljen najmanje
10 minuta.
Izvući šipku za merenje, obrisati na
suvo, umetnuti do stop oznake na
dršci, izvući i očitati nivo motornog
ulja.Pažnja
Odgovornost vlasnika je da održava pravilan nivo ulja u
motoru, koje mora biti
odgovarajućeg kvaliteta.
Kada nivo motornog ulja padne do
MIN oznake, dopuniti ga.
Pažnja
Nemojte dozvoliti da nivo ulja u
motoru padne ispod minimalnog
nivoa!

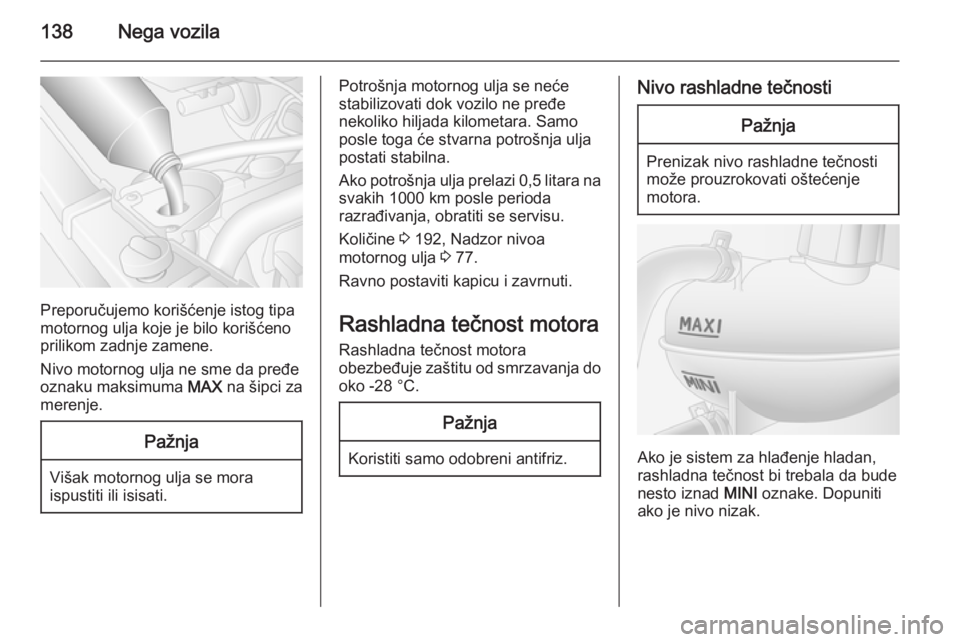

138Nega vozila
Preporučujemo korišćenje istog tipa
motornog ulja koje je bilo korišćeno
prilikom zadnje zamene.
Nivo motornog ulja ne sme da pređe
oznaku maksimuma MAX na šipci za
merenje.
Pažnja
Višak motornog ulja se mora
ispustiti ili isisati.
Potrošnja motornog ulja se neće
stabilizovati dok vozilo ne pređe
nekoliko hiljada kilometara. Samo posle toga će stvarna potrošnja uljapostati stabilna.
Ako potrošnja ulja prelazi 0,5 litara na
svakih 1000 km posle perioda
razrađivanja, obratiti se servisu.
Količine 3 192, Nadzor nivoa
motornog ulja 3 77.
Ravno postaviti kapicu i zavrnuti.
Rashladna tečnost motora Rashladna tečnost motora
obezbeđuje zaštitu od smrzavanja do oko -28 °C.Pažnja
Koristiti samo odobreni antifriz.
Nivo rashladne tečnostiPažnja
Prenizak nivo rashladne tečnosti
može prouzrokovati oštećenje
motora.
Ako je sistem za hlađenje hladan,
rashladna tečnost bi trebala da bude
nesto iznad MINI oznake. Dopuniti
ako je nivo nizak.
