Nega vozila1399Upozorenje
Sačekati da se motor ohladi pre
otvaranja poklopca. Pažljivo
otvoriti poklopac, ispuštajući
pritisak polako.
Dopuniti antifrizom. Ako nije
dostupan antifriz, upotrebiti vodu sa
česme ili destilovanu vodu. Čvrsto postaviti poklopac. Koncentraciju
antifriza poveriti vašem servisu na
proveru, kao i uzrok gubljenja
rashladne tečnosti, i otkloniti uzrok
što pre.
Ukoliko je potrebna veća količina
rashladne tečnosti, biće potrebno obezvazdušenje zaglavljenog
vazduha iz rashladnog sistema.
Potražite pomoć servisne radionice.
Tečnost servo upravljača
Ako nivo tečnosti u posudi padne
ispod MINI oznake obratite se
servisu.
Tečnost za pranje
Puniti sa čistom vodom pomešanom
sa podesnom količinom tečnosti za
pranje koja sadrži antifriz.
Pažnja
Samo tečnost sa dovoljnom
koncentracijom antifriza pruža
zaštitu pri niskim temperaturama
ili pri iznenadnim padom
temperature.

140Nega vozilaKočniceŠkripeći ton ili svetljenje kontrolne
lampice za istrošenost kočionih
pločica F pokazuje da je obloga
kočnice na minimumu debljine.
Možete nastaviti vožnju, ali po
mogućnosti kočione pločice u
najkraćem roku zameniti novim.
Ne pribegavati naglim kočenjima na
prvih nekoliko putovanja nakon
postavljanja novih pločica.
Indikator istrošenosti kočionih pločica
F 3 82.
Kočiona tečnost9 Upozorenje
Kočiona tečnost je otrovna i
izaziva koroziju. Izbegavati dodir sa očima, kožom, tkaninom i
obojenim površinama.
Nivo kočione tečnosti u posudi mora
biti između MIN i MAX oznake.
Prilikom dopunjavanja, osigurati
maksimalnu čistoću jer prljavština u
kočionoj tečnosti može dovesti do
problema u funkcionisanju kočionog
sistema. Odmah otkloniti uzrok
gubljenja kočione tečnosti u servisu.
Koristiti samo kočionu tečnost
odobren za vaše vozilo.
Tečnost kočnice i kvačila 3 172.
Akumulator vozila
Akumulator vozila ne zahteva
održavanje.
Akumulatore ne bacati zajedno sa
smećem iz domaćinstva. Oni se
moraju odlagati na odgovarajućem
sabirnom mestu za reciklažu.
Ako se vozilo ne koristi više od
4 nedelje akumulator može da se
isprazni. Otkopčati negativnu klemu
sa akumulatora vozila.
Pre prikopčavanja akumulatora vozila proveriti da li je kontakt isključen.

Nega vozila141
Pristup akumulatoru
Akumulator je smešten iza ploče
stepenice prednjih levih vrata. Za pristup akumulatoru ukloniti ploču.
Nalepnica sa upozorenjem
Značenje simbola:
■ Varničenje, otvoren plamen ili pušenje nisu dozvoljeni.
■ Uvek zaklonite oči. Eksplozivni gasovi mogu dovesti do oslepljenjaili povrede.
■ Akumulator čuvajte van domašaja dece.
■ Akumulator sadrži sumpornu kiselinu, koja može izazvati slepilo
ili teške opekotine.
■ Za više informacija, pogledajte
Uputstvo za upotrebu.
■ U blizini akumulatora može biti prisutan eksplozivni gas.
Održavanje akumulatora9 Opasnost
Prilikom punjenja akumulatora
obezbediti odgovarajuće
provetravanje. Postoji opasnost
od eksplozije usled stvaranja
gasova tokom procesa punjenja
akumulatora!
Dodatni akumulator
U zavisnosti od dodatne opreme, neki
modeli vozila mogu imati dodatni
akumulator montiran ispod prednjeg
sedišta

142Nega vozilaFilter za dizel gorivo
Kod svake zamene motornog ulja
ispustiti nataloženu vodu iz filtera
dizel goriva.
Postaviti posudu ispod kućišta filtera. Olabaviti nazubljeni vijak na poklopcu
i na donjem delu filtera za približno
jedan krug da bi ispustili vodu.
Iz filtera je ispražnjena voda čim na
donjem vijku počinje da curi dizel
gorivo. Pritegnuti oba vijka.
Ako je vozilo izloženo otežanim
radnih uslovima, filter dizel goriva
češće kontrolisati.
Obezvazdušenje sistema
dizel goriva
U slučaju potpunog pražnjenja
rezervoara, biće potrebno
obezvazdušenje ili dreniranje sistema
goriva.
Napuniti rezervoar sa gorivom i
postupiti po sledećem:
1. Postaviti odgovarajuću posudu, ispod vijka za obezvazdušenje, za
sakupljanje goriva.
2. Olabaviti vijak (strelica) za obezvazdušenje za približno
jedan krug.
3. Rukom polako i konstantno pritiskati linijsku pumpu dok
gorivo koje izlazi kroz olabavljeni
vijak ne bude bez mehurića
vazduha.
4. Pritegnuti odvrnuti vijak.
Ako se vozilo nemože startovati
nakon nekoliko pokušaja
obezvazdušenja sistema dizel goriva, potražiti pomoć radionice.
Zamena metlice brisača
Metlice brisača na
vetrobranskom staklu

Nega vozila143
Podići ručicu brisača, pritisnuti
bravicu zabravljivanja prema poluzi
brisača i odvojiti metlicu brisača.
Postaviti metlicu brisača pod malim
uglom u odnosu na nosač metlice
brisača i pritiskati je dok se ne
namesti.
Pažljivo spustite nosač brisača.Zamena sijalice
Isključiti kontakt i isključiti pripadajući prekidač ili zatvoriti vrata.
Novu sijalicu držati samo za postolje.
Ne dodirivati staklo sijalice sa golim
rukama.
Za zamenu koristiti samo isti tip
sijalice.
Provera sijalica
Nakon zamene sijalice uključiti
kontakt, pa uključiti i proveriti svetla.
Prednja svetlaPrednja svetla imaju odvojene
sisteme za duga 1 i oborena svetla 2.
Dugo svetlo
1. Skinuti zaštitni poklopac prednjih svetla.
2. Odvojiti električni konektor sa sijalice.

144Nega vozila

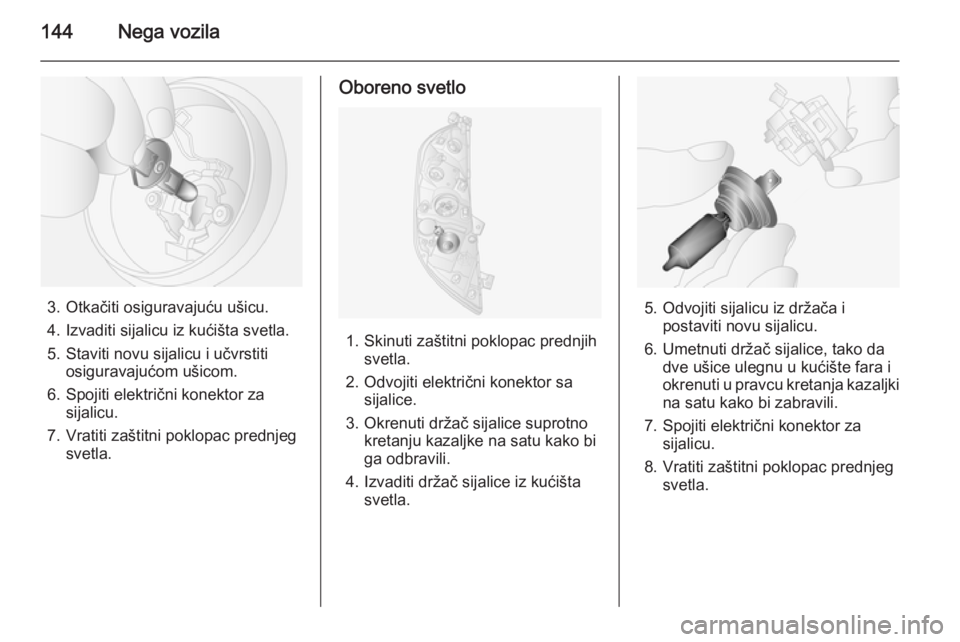

3. Otkačiti osiguravajuću ušicu.
4. Izvaditi sijalicu iz kućišta svetla.
5. Staviti novu sijalicu i učvrstiti osiguravajućom ušicom.
6. Spojiti električni konektor za sijalicu.
7. Vratiti zaštitni poklopac prednjeg svetla.
Oboreno svetlo
1. Skinuti zaštitni poklopac prednjih svetla.
2. Odvojiti električni konektor sa sijalice.
3. Okrenuti držač sijalice suprotno kretanju kazaljke na satu kako bi
ga odbravili.
4. Izvaditi držač sijalice iz kućišta svetla.
5. Odvojiti sijalicu iz držača i postaviti novu sijalicu.
6. Umetnuti držač sijalice, tako da dve ušice ulegnu u kućište fara i
okrenuti u pravcu kretanja kazaljki na satu kako bi zabravili.
7. Spojiti električni konektor za sijalicu.
8. Vratiti zaštitni poklopac prednjeg svetla.

Nega vozila145

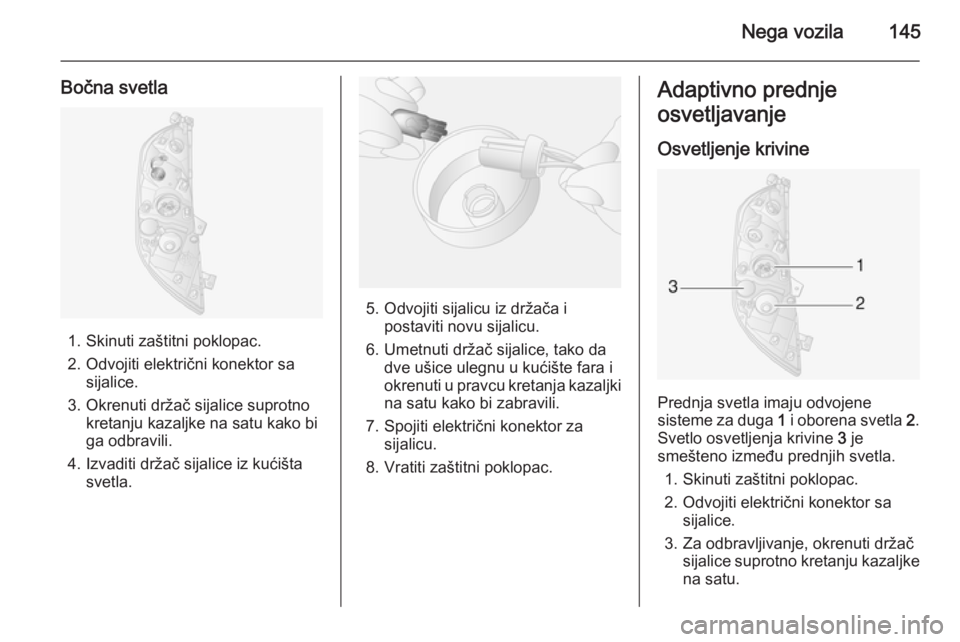

Bočna svetla
1. Skinuti zaštitni poklopac.
2. Odvojiti električni konektor sa sijalice.
3. Okrenuti držač sijalice suprotno kretanju kazaljke na satu kako biga odbravili.
4. Izvaditi držač sijalice iz kućišta svetla.
5. Odvojiti sijalicu iz držača i postaviti novu sijalicu.
6. Umetnuti držač sijalice, tako da dve ušice ulegnu u kućište fara i
okrenuti u pravcu kretanja kazaljki na satu kako bi zabravili.
7. Spojiti električni konektor za sijalicu.
8. Vratiti zaštitni poklopac.
Adaptivno prednje
osvetljavanje
Osvetljenje krivine
Prednja svetla imaju odvojene
sisteme za duga 1 i oborena svetla 2.
Svetlo osvetljenja krivine 3 je
smešteno između prednjih svetla.
1. Skinuti zaštitni poklopac.
2. Odvojiti električni konektor sa sijalice.
3. Za odbravljivanje, okrenuti držač sijalice suprotno kretanju kazaljkena satu.

146Nega vozila

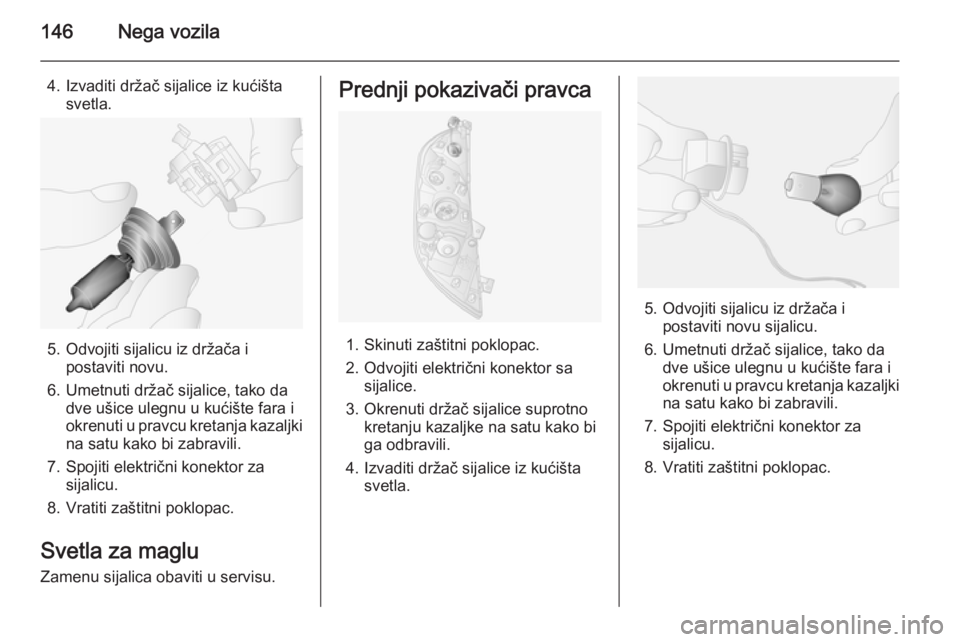

4. Izvaditi držač sijalice iz kućištasvetla.
5. Odvojiti sijalicu iz držača ipostaviti novu.
6. Umetnuti držač sijalice, tako da dve ušice ulegnu u kućište fara i
okrenuti u pravcu kretanja kazaljki na satu kako bi zabravili.
7. Spojiti električni konektor za sijalicu.
8. Vratiti zaštitni poklopac.
Svetla za maglu
Zamenu sijalica obaviti u servisu.
Prednji pokazivači pravca
1. Skinuti zaštitni poklopac.
2. Odvojiti električni konektor sa sijalice.
3. Okrenuti držač sijalice suprotno kretanju kazaljke na satu kako biga odbravili.
4. Izvaditi držač sijalice iz kućišta svetla.
5. Odvojiti sijalicu iz držača i postaviti novu sijalicu.
6. Umetnuti držač sijalice, tako da dve ušice ulegnu u kućište fara i
okrenuti u pravcu kretanja kazaljki na satu kako bi zabravili.
7. Spojiti električni konektor za sijalicu.
8. Vratiti zaštitni poklopac.

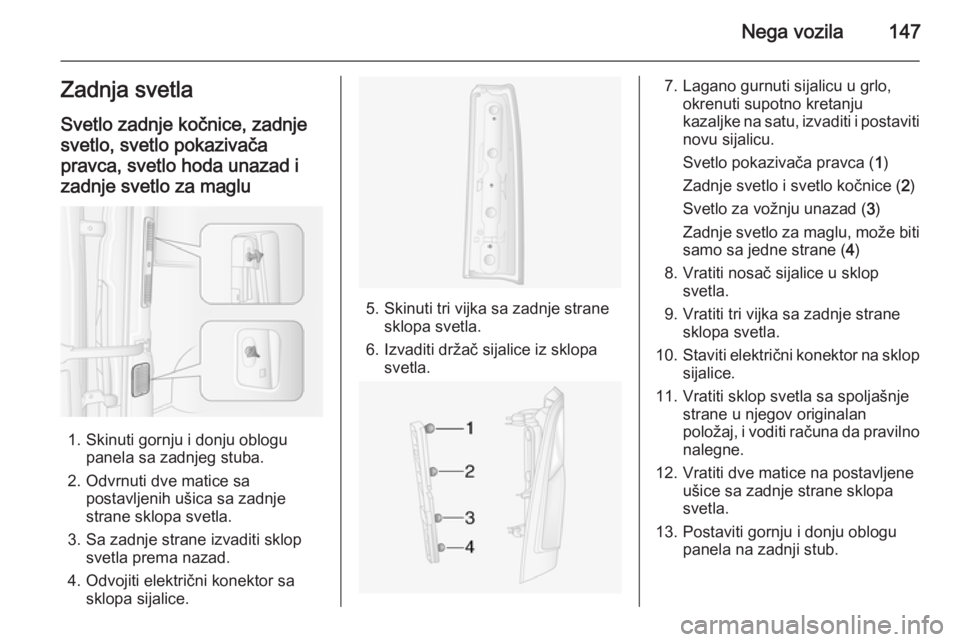

Nega vozila147Zadnja svetla
Svetlo zadnje kočnice, zadnje
svetlo, svetlo pokazivača
pravca, svetlo hoda unazad i
zadnje svetlo za maglu
1. Skinuti gornju i donju oblogu panela sa zadnjeg stuba.
2. Odvrnuti dve matice sa postavljenih ušica sa zadnje
strane sklopa svetla.
3. Sa zadnje strane izvaditi sklop svetla prema nazad.
4. Odvojiti električni konektor sa sklopa sijalice.
5. Skinuti tri vijka sa zadnje strane sklopa svetla.
6. Izvaditi držač sijalice iz sklopa svetla.
7. Lagano gurnuti sijalicu u grlo, okrenuti supotno kretanjukazaljke na satu, izvaditi i postaviti
novu sijalicu.
Svetlo pokazivača pravca ( 1)
Zadnje svetlo i svetlo kočnice ( 2)
Svetlo za vožnju unazad ( 3)
Zadnje svetlo za maglu, može biti
samo sa jedne strane ( 4)
8. Vratiti nosač sijalice u sklop svetla.
9. Vratiti tri vijka sa zadnje strane sklopa svetla.
10. Staviti električni konektor na sklop
sijalice.
11. Vratiti sklop svetla sa spoljašnje strane u njegov originalan
položaj, i voditi računa da pravilno
nalegne.
12. Vratiti dve matice na postavljene ušice sa zadnje strane sklopa
svetla.
13. Postaviti gornju i donju oblogu panela na zadnji stub.

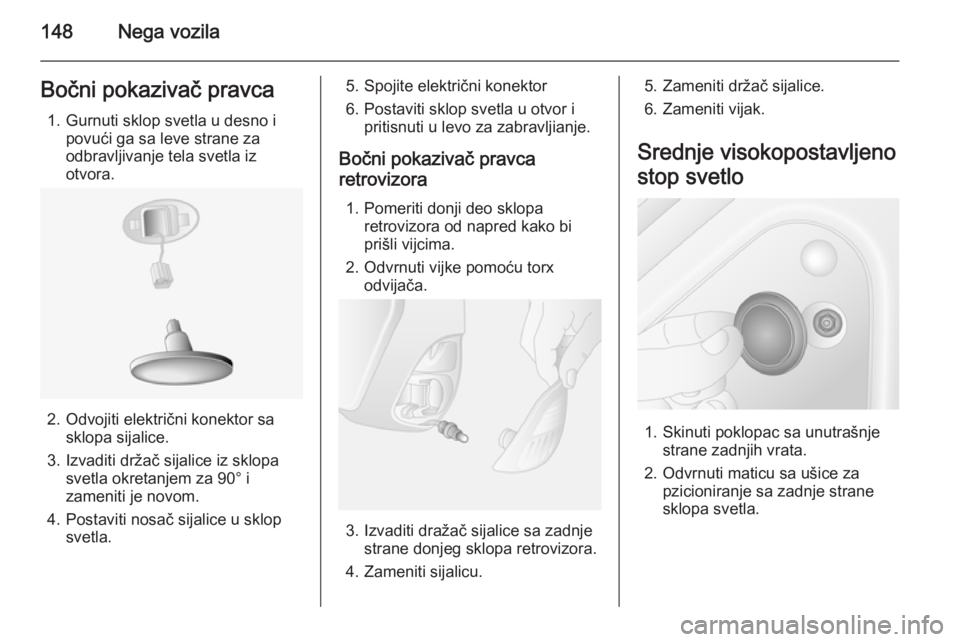

148Nega vozilaBočni pokazivač pravca1. Gurnuti sklop svetla u desno i povući ga sa leve strane za
odbravljivanje tela svetla iz
otvora.
2. Odvojiti električni konektor sa sklopa sijalice.
3. Izvaditi držač sijalice iz sklopa svetla okretanjem za 90° i
zameniti je novom.
4. Postaviti nosač sijalice u sklop svetla.
5. Spojite električni konektor
6. Postaviti sklop svetla u otvor i pritisnuti u levo za zabravljianje.
Bočni pokazivač pravca
retrovizora
1. Pomeriti donji deo sklopa retrovizora od napred kako bi
prišli vijcima.
2. Odvrnuti vijke pomoću torx odvijača.
3. Izvaditi dražač sijalice sa zadnje strane donjeg sklopa retrovizora.
4. Zameniti sijalicu.
5. Zameniti držač sijalice.
6. Zameniti vijak.
Srednje visokopostavljeno
stop svetlo
1. Skinuti poklopac sa unutrašnje strane zadnjih vrata.
2. Odvrnuti maticu sa ušice za pzicioniranje sa zadnje strane
sklopa svetla.
