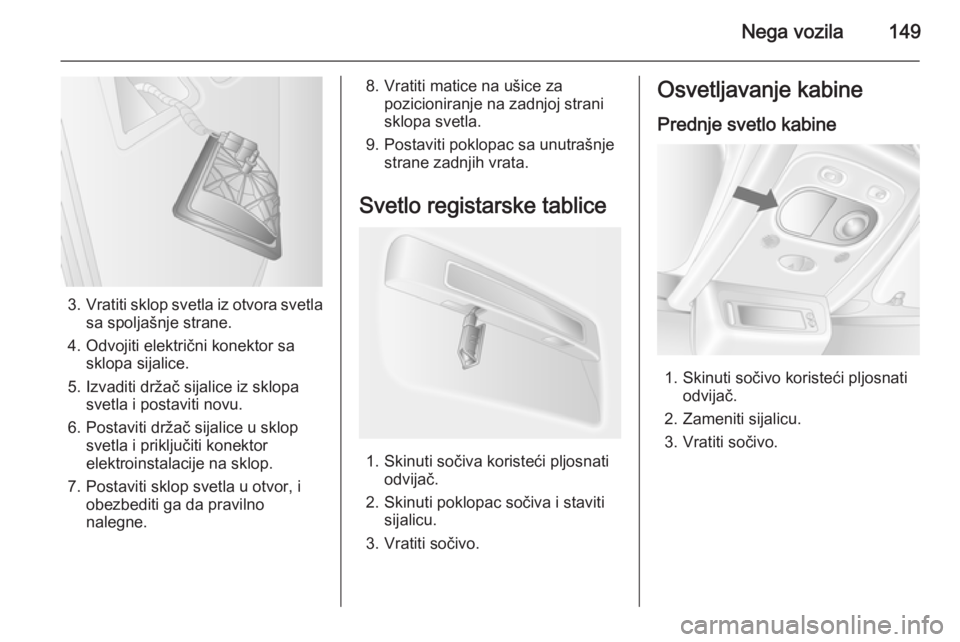

Nega vozila149
3.Vratiti sklop svetla iz otvora svetla
sa spoljašnje strane.
4. Odvojiti električni konektor sa sklopa sijalice.
5. Izvaditi držač sijalice iz sklopa svetla i postaviti novu.
6. Postaviti držač sijalice u sklop svetla i priključiti konektor
elektroinstalacije na sklop.
7. Postaviti sklop svetla u otvor, i obezbediti ga da pravilno
nalegne.
8. Vratiti matice na ušice za pozicioniranje na zadnjoj strani
sklopa svetla.
9. Postaviti poklopac sa unutrašnje strane zadnjih vrata.
Svetlo registarske tablice
1. Skinuti sočiva koristeći pljosnati odvijač.
2. Skinuti poklopac sočiva i staviti sijalicu.
3. Vratiti sočivo.
Osvetljavanje kabine
Prednje svetlo kabine
1. Skinuti sočivo koristeći pljosnati odvijač.
2. Zameniti sijalicu.
3. Vratiti sočivo.

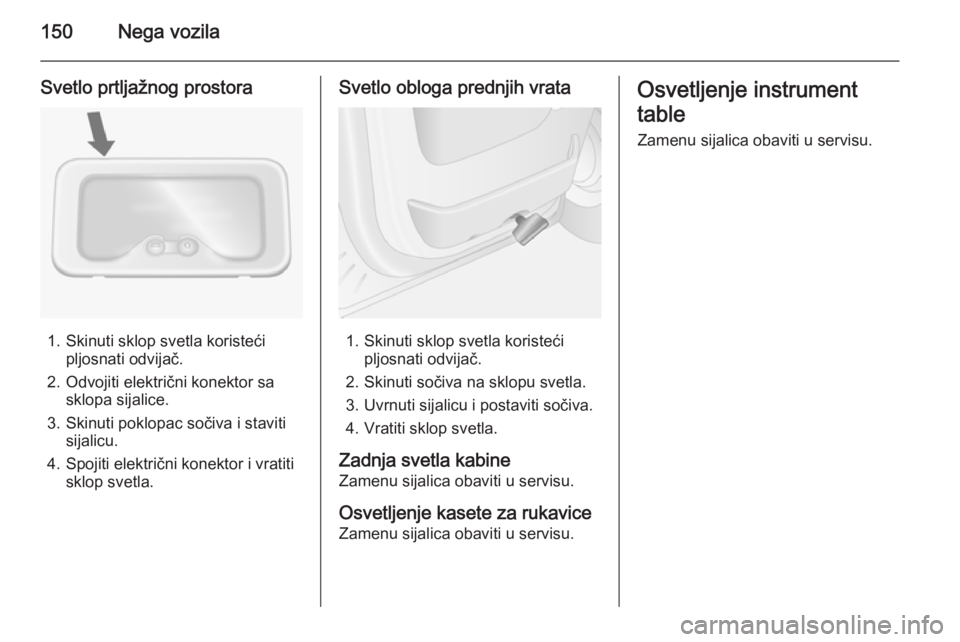

150Nega vozila
Svetlo prtljažnog prostora
1. Skinuti sklop svetla koristećipljosnati odvijač.
2. Odvojiti električni konektor sa sklopa sijalice.
3. Skinuti poklopac sočiva i staviti sijalicu.
4. Spojiti električni konektor i vratiti sklop svetla.
Svetlo obloga prednjih vrata
1. Skinuti sklop svetla koristeći pljosnati odvijač.
2. Skinuti sočiva na sklopu svetla.
3. Uvrnuti sijalicu i postaviti sočiva.
4. Vratiti sklop svetla.
Zadnja svetla kabine
Zamenu sijalica obaviti u servisu.
Osvetljenje kasete za rukavice
Zamenu sijalica obaviti u servisu.
Osvetljenje instrument
table Zamenu sijalica obaviti u servisu.

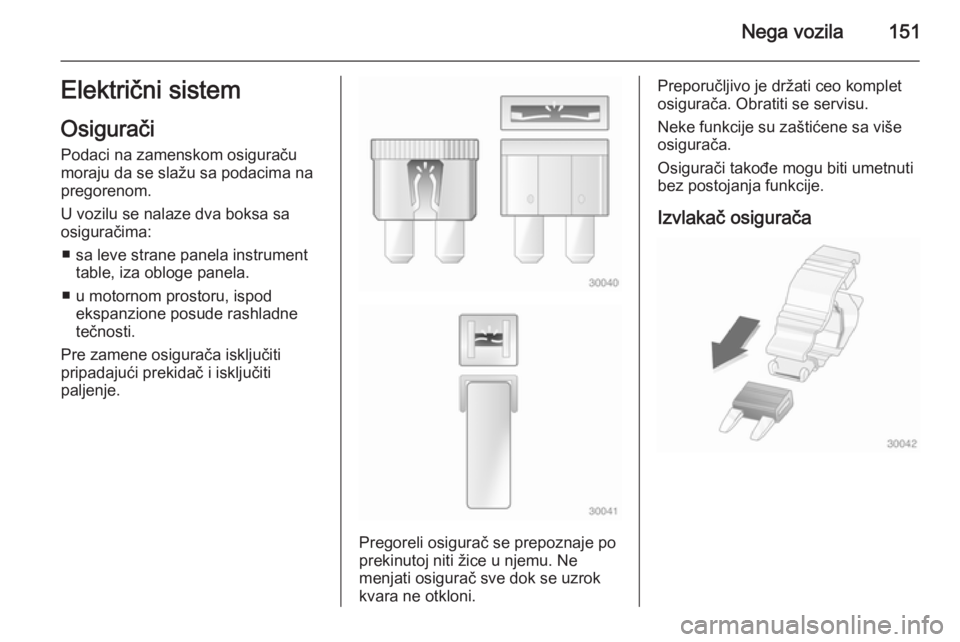

Nega vozila151Električni sistem
Osigurači Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na pregorenom.
U vozilu se nalaze dva boksa sa
osiguračima:
■ sa leve strane panela instrument table, iza obloge panela.
■ u motornom prostoru, ispod ekspanzione posude rashladne
tečnosti.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.
Pregoreli osigurač se prepoznaje po
prekinutoj niti žice u njemu. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Preporučljivo je držati ceo komplet
osigurača. Obratiti se servisu.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.
Izvlakač osigurača

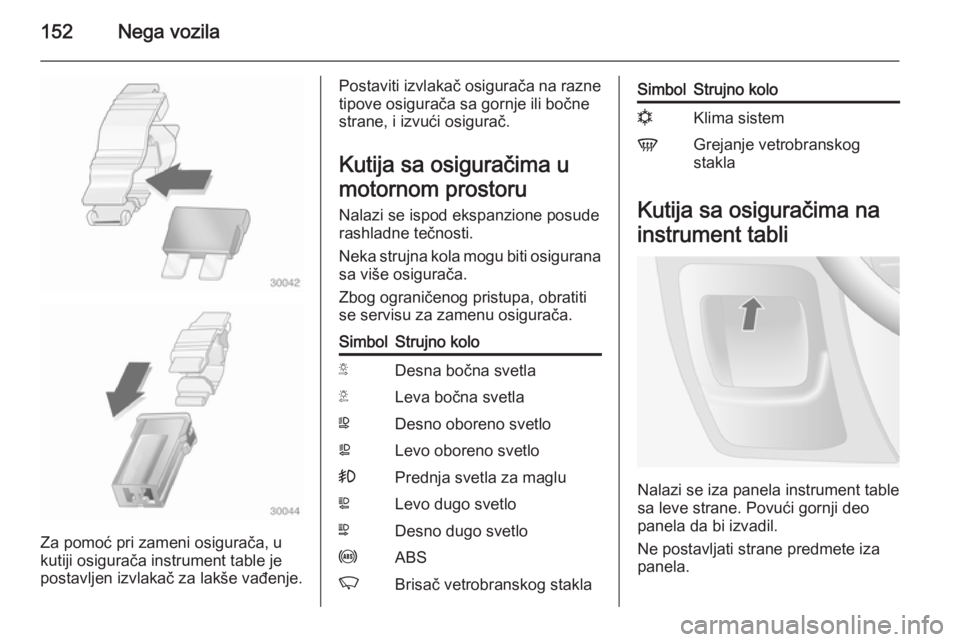

152Nega vozila
Za pomoć pri zameni osigurača, u
kutiji osigurača instrument table je
postavljen izvlakač za lakše vađenje.
Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje ili bočne
strane, i izvući osigurač.
Kutija sa osiguračima u
motornom prostoru
Nalazi se ispod ekspanzione posude
rashladne tečnosti.
Neka strujna kola mogu biti osigurana
sa više osigurača.
Zbog ograničenog pristupa, obratiti
se servisu za zamenu osigurača.SimbolStrujno koloSDesna bočna svetlaTLeva bočna svetlaWDesno oboreno svetloaLevo oboreno svetlo>Prednja svetla za magluLLevo dugo svetloNDesno dugo svetlouABSKBrisač vetrobranskog staklaSimbolStrujno kolonKlima sistemVGrejanje vetrobranskog
stakla
Kutija sa osiguračima na
instrument tabli
Nalazi se iza panela instrument table
sa leve strane. Povući gornji deo
panela da bi izvadil.
Ne postavljati strane predmete iza
panela.

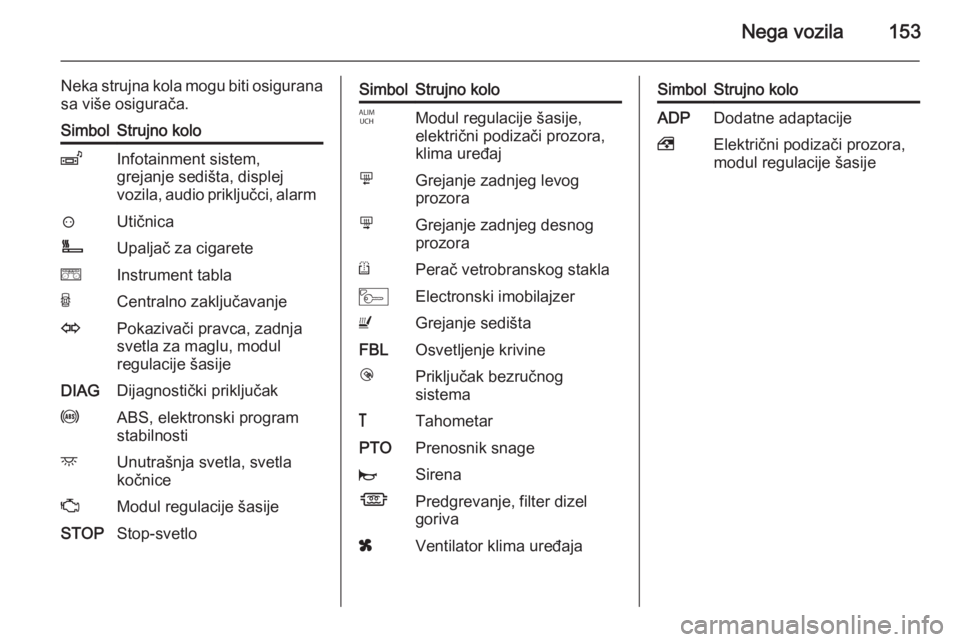

Nega vozila153
Neka strujna kola mogu biti osiguranasa više osigurača.SimbolStrujno koloZInfotainment sistem,
grejanje sedišta, displej
vozila, audio priključci, alarm?UtičnicaÌUpaljač za cigareteeInstrument tablaUCentralno zaključavanjeOPokazivači pravca, zadnja
svetla za maglu, modul
regulacije šasijeDIAGDijagnostički priključakuABS, elektronski program
stabilnostidUnutrašnja svetla, svetla
kočniceZModul regulacije šasijeSTOPStop-svetloSimbolStrujno koloIModul regulacije šasije,
električni podizači prozora,
klima uređajmGrejanje zadnjeg levog
prozoranGrejanje zadnjeg desnog
prozoraRPerač vetrobranskog staklaMElectronski imobilajzerUGrejanje sedištaFBLOsvetljenje krivinelPriključak bezručnog
sistema&TahometarPTOPrenosnik snagejSirenaÍPredgrevanje, filter dizel
gorivaxVentilator klima uređajaSimbolStrujno koloADPDodatne adaptacije,Električni podizači prozora,
modul regulacije šasije

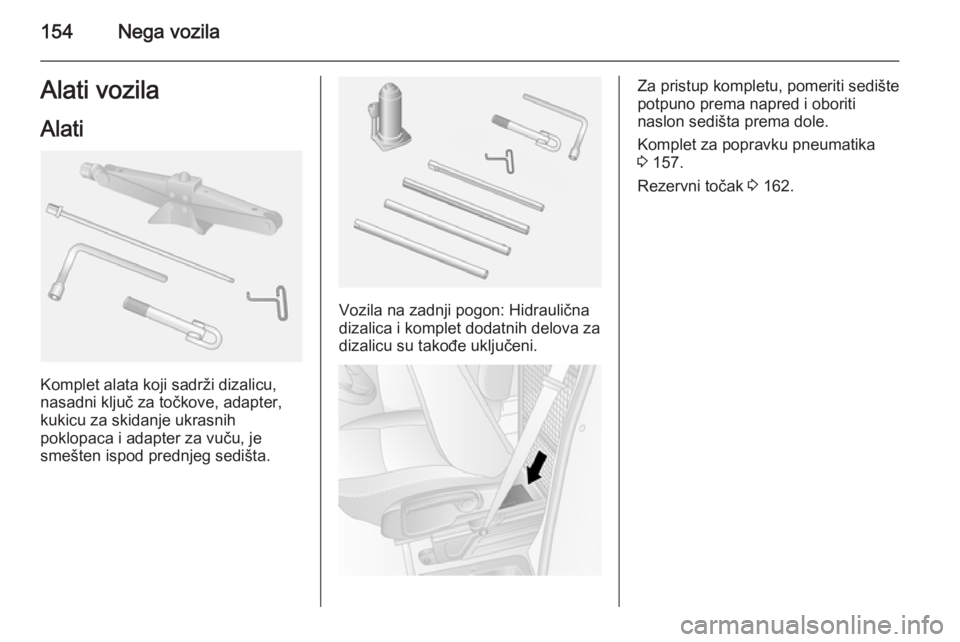

154Nega vozilaAlati vozilaAlati
Komplet alata koji sadrži dizalicu,
nasadni ključ za točkove, adapter,
kukicu za skidanje ukrasnih
poklopaca i adapter za vuču, je
smešten ispod prednjeg sedišta.
Vozila na zadnji pogon: Hidraulična
dizalica i komplet dodatnih delova za
dizalicu su takođe uključeni.
Za pristup kompletu, pomeriti sedište
potpuno prema napred i oboriti
naslon sedišta prema dole.
Komplet za popravku pneumatika
3 157.
Rezervni točak 3 162.

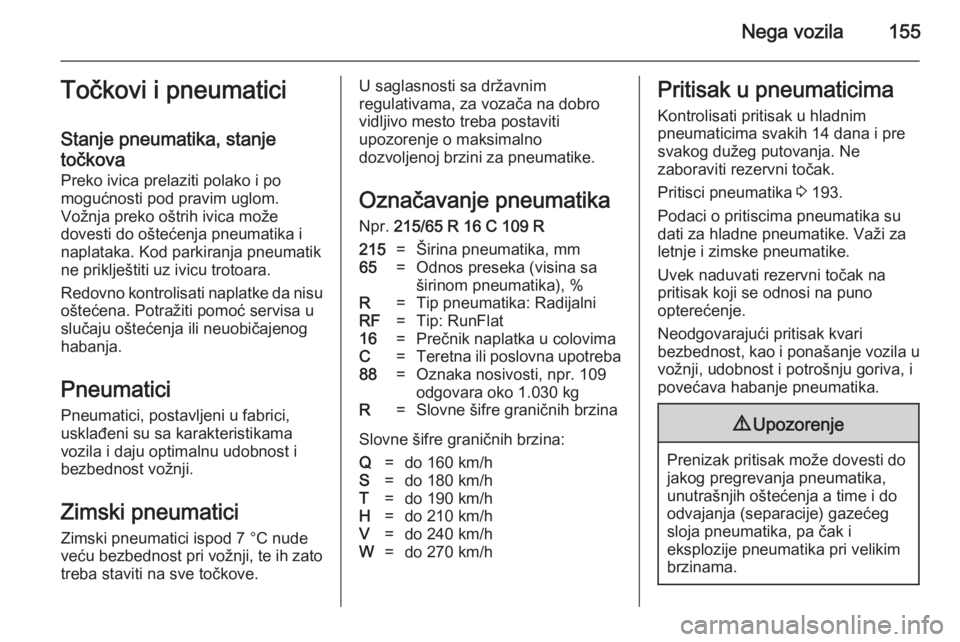

Nega vozila155Točkovi i pneumatici
Stanje pneumatika, stanje točkova Preko ivica prelaziti polako i po
mogućnosti pod pravim uglom.
Vožnja preko oštrih ivica može
dovesti do oštećenja pneumatika i
naplataka. Kod parkiranja pneumatik ne priklještiti uz ivicu trotoara.
Redovno kontrolisati naplatke da nisu oštećena. Potražiti pomoć servisa u
slučaju oštećenja ili neuobičajenog
habanja.
Pneumatici
Pneumatici, postavljeni u fabrici,
usklađeni su sa karakteristikama
vozila i daju optimalnu udobnost i
bezbednost vožnji.
Zimski pneumatici Zimski pneumatici ispod 7 °C nudeveću bezbednost pri vožnji, te ih zato
treba staviti na sve točkove.U saglasnosti sa državnim
regulativama, za vozača na dobro
vidljivo mesto treba postaviti
upozorenje o maksimalno
dozvoljenoj brzini za pneumatike.
Označavanje pneumatika
Npr. 215/65 R 16 C 109 R215=Širina pneumatika, mm65=Odnos preseka (visina sa
širinom pneumatika), %R=Tip pneumatika: RadijalniRF=Tip: RunFlat16=Prečnik naplatka u colovimaC=Teretna ili poslovna upotreba88=Oznaka nosivosti, npr. 109
odgovara oko 1.030 kgR=Slovne šifre graničnih brzina
Slovne šifre graničnih brzina:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/hPritisak u pneumaticima
Kontrolisati pritisak u hladnim
pneumaticima svakih 14 dana i pre
svakog dužeg putovanja. Ne
zaboraviti rezervni točak.
Pritisci pneumatika 3 193.
Podaci o pritiscima pneumatika su dati za hladne pneumatike. Važi za
letnje i zimske pneumatike.
Uvek naduvati rezervni točak na
pritisak koji se odnosi na puno
opterećenje.
Neodgovarajući pritisak kvari
bezbednost, kao i ponašanje vozila u vožnji, udobnost i potrošnju goriva, i
povećava habanje pneumatika.9 Upozorenje
Prenizak pritisak može dovesti do
jakog pregrevanja pneumatika, unutrašnjih oštećenja a time i do
odvajanja (separacije) gazećeg
sloja pneumatika, pa čak i
eksplozije pneumatika pri velikim brzinama.

156Nega vozila
Zadnji pogon, sa duplim
točkovima Prilikom naduvavanja spoljašnjeg
pneumatika, cev za naduvavanje
treba provući između dva točka.
Dubina profilaRedovno kontrolisati dubinu profila
pneumatika.
U interesu bezbednosti, pneumatike
zameniti ako se dubina profila smanji
na 2-3 mm (zimski pneumatici 4 mm ).
Iz bezbednosnih razloga, preporučuje se da razlika u dubini
profila pneumatika na jednoj osovini
ne bude veća od 2 mm.
Zakonom dozvoljena minimalna
dubina profilla ( 1,6 mm) je dostignuta
onda kada se pneumatici toliko
pohabaju da se vide indikatori (TWI)
habanja profila. Njihov položaj
pokazuju oznake sa bočne strane
pneumatika.
Ako je istrošenost pneumatika na
prednjoj osovini veća nego na
zadnjoj, prednje točkove periodično
zameniti zadnjim. Voditi računa da
pravac okretanja točkova bude isti
kao i pre.
Pneumatici stare, i onda ako se ne
koriste. Preporučujemo zamenu
pneumatika svakih 6 godina.
Menjanje veličine
pneumatika i točkova Ukoliko se montiraju pneumatici koji
odstupaju od fabrički postavljenih
dimenzija, verovatno će biti potrebno
reprogramiranje brzinomera i uraditi
druga preinačenja na vozilu.9 Upozorenje
Uoptrebom nepodesnih
penumatika i točkova može doći
do nesreće i učiniti nevažećom
homologaciju vozila.
Ukrasni poklopci točkova
(ratkapne) Moraju se koristiti ukrasni poklopci
(ratkapne) točkova i pneumatici koji
su odobreni od strane proizvođača za
odgovarajuće vozilo i koji
zadovoljavaju uslove svih
pripadajućih kombinacija točkova i
pneumatika.

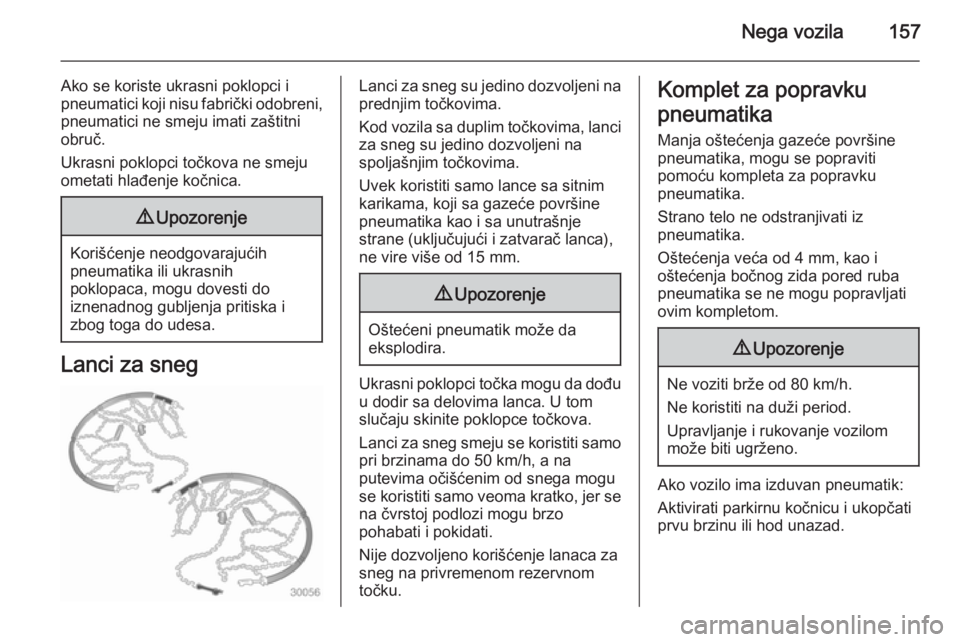

Nega vozila157
Ako se koriste ukrasni poklopci i
pneumatici koji nisu fabrički odobreni, pneumatici ne smeju imati zaštitni
obruč.
Ukrasni poklopci točkova ne smeju
ometati hlađenje kočnica.9 Upozorenje
Korišćenje neodgovarajućih
pneumatika ili ukrasnih
poklopaca, mogu dovesti do
iznenadnog gubljenja pritiska i
zbog toga do udesa.
Lanci za sneg
Lanci za sneg su jedino dozvoljeni na prednjim točkovima.
Kod vozila sa duplim točkovima, lanci
za sneg su jedino dozvoljeni na
spoljašnjim točkovima.
Uvek koristiti samo lance sa sitnim
karikama, koji sa gazeće površine
pneumatika kao i sa unutrašnje
strane (uključujući i zatvarač lanca),
ne vire više od 15 mm.9 Upozorenje
Oštećeni pneumatik može da
eksplodira.
Ukrasni poklopci točka mogu da dođu
u dodir sa delovima lanca. U tom
slučaju skinite poklopce točkova.
Lanci za sneg smeju se koristiti samo pri brzinama do 50 km/h, a na
putevima očišćenim od snega mogu se koristiti samo veoma kratko, jer se na čvrstoj podlozi mogu brzo
pohabati i pokidati.
Nije dozvoljeno korišćenje lanaca za
sneg na privremenom rezervnom
točku.
Komplet za popravku
pneumatika Manja oštećenja gazeće površine
pneumatika, mogu se popraviti
pomoću kompleta za popravku
pneumatika.
Strano telo ne odstranjivati iz
pneumatika.
Oštećenja veća od 4 mm, kao i
oštećenja bočnog zida pored ruba
pneumatika se ne mogu popravljati
ovim kompletom.9 Upozorenje
Ne voziti brže od 80 km/h.
Ne koristiti na duži period.
Upravljanje i rukovanje vozilom
može biti ugrženo.
Ako vozilo ima izduvan pneumatik:
Aktivirati parkirnu kočnicu i ukopčati
prvu brzinu ili hod unazad.

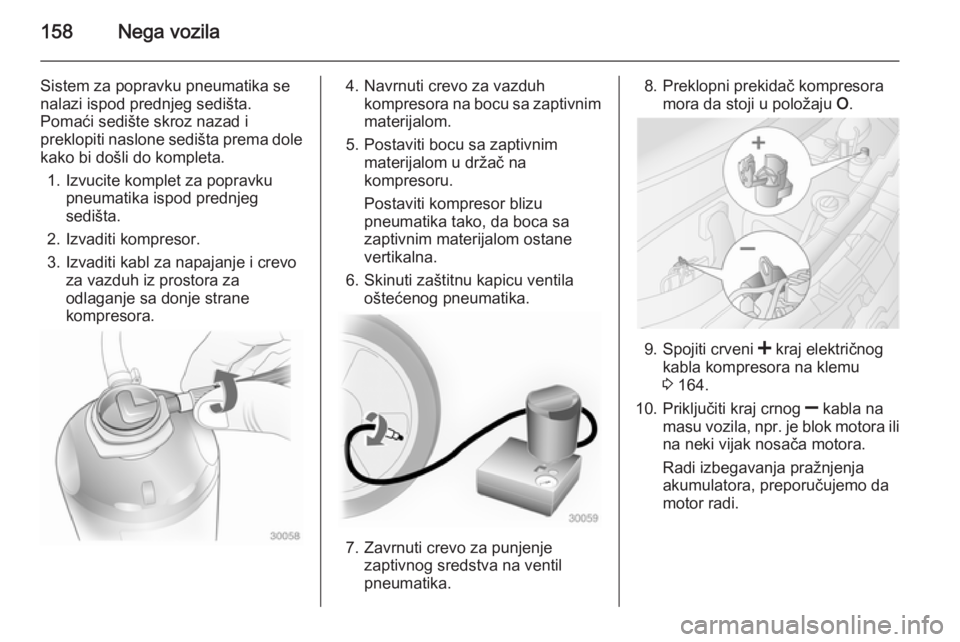

158Nega vozila
Sistem za popravku pneumatika se
nalazi ispod prednjeg sedišta.
Pomaći sedište skroz nazad i
preklopiti naslone sedišta prema dole kako bi došli do kompleta.
1. Izvucite komplet za popravku pneumatika ispod prednjeg
sedišta.
2. Izvaditi kompresor.
3. Izvaditi kabl za napajanje i crevo za vazduh iz prostora za
odlaganje sa donje strane
kompresora.4. Navrnuti crevo za vazduh kompresora na bocu sa zaptivnim
materijalom.
5. Postaviti bocu sa zaptivnim materijalom u držač na
kompresoru.
Postaviti kompresor blizu
pneumatika tako, da boca sa zaptivnim materijalom ostane
vertikalna.
6. Skinuti zaštitnu kapicu ventila oštećenog pneumatika.
7. Zavrnuti crevo za punjenje zaptivnog sredstva na ventil
pneumatika.
8. Preklopni prekidač kompresora mora da stoji u položaju O.
9.
Spojiti crveni < kraj električnog
kabla kompresora na klemu 3 164.
10. Priključiti kraj crnog ] kabla na
masu vozila, npr. je blok motora ili
na neki vijak nosača motora.
Radi izbegavanja pražnjenja
akumulatora, preporučujemo da
motor radi.
