OPEL MOVANO_B 2015.5 Manual de Instruções (in Portugues)

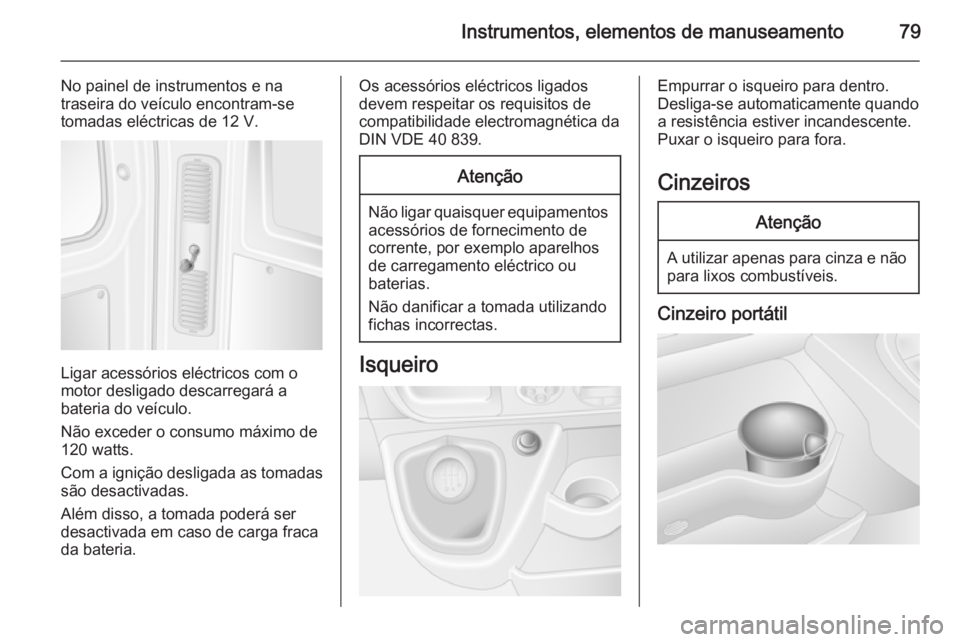

Instrumentos, elementos de manuseamento79
No painel de instrumentos e na
traseira do veículo encontram-se
tomadas eléctricas de 12 V.
Ligar acessórios eléctricos com o
motor desligado descarregará a
bateria do veículo.
Não exceder o consumo máximo de
120 watts.
Com a ignição desligada as tomadas são desactivadas.
Além disso, a tomada poderá ser
desactivada em caso de carga fraca
da bateria.
Os acessórios eléctricos ligados
devem respeitar os requisitos de
compatibilidade electromagnética da DIN VDE 40 839.Atenção
Não ligar quaisquer equipamentos acessórios de fornecimento de
corrente, por exemplo aparelhos
de carregamento eléctrico ou
baterias.
Não danificar a tomada utilizando
fichas incorrectas.
Isqueiro
Empurrar o isqueiro para dentro.
Desliga-se automaticamente quando a resistência estiver incandescente.
Puxar o isqueiro para fora.
CinzeirosAtenção
A utilizar apenas para cinza e não para lixos combustíveis.
Cinzeiro portátil

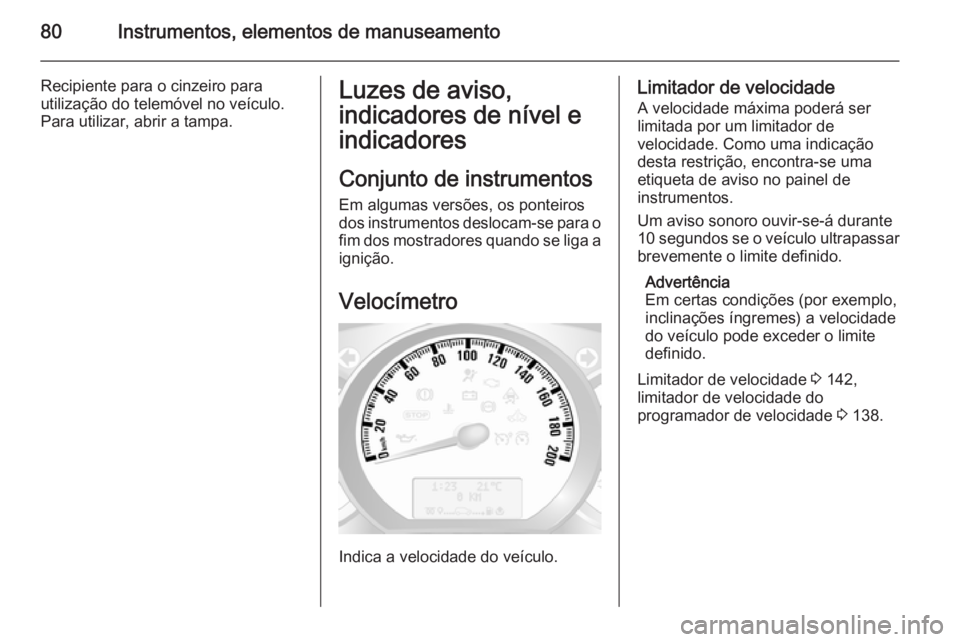

80Instrumentos, elementos de manuseamento
Recipiente para o cinzeiro para
utilização do telemóvel no veículo. Para utilizar, abrir a tampa.Luzes de aviso,
indicadores de nível e
indicadores
Conjunto de instrumentos Em algumas versões, os ponteiros
dos instrumentos deslocam-se para o fim dos mostradores quando se liga a ignição.
Velocímetro
Indica a velocidade do veículo.
Limitador de velocidade
A velocidade máxima poderá ser
limitada por um limitador de
velocidade. Como uma indicação
desta restrição, encontra-se uma
etiqueta de aviso no painel de
instrumentos.
Um aviso sonoro ouvir-se-á durante 10 segundos se o veículo ultrapassar
brevemente o limite definido.
Advertência
Em certas condições (por exemplo,
inclinações íngremes) a velocidade
do veículo pode exceder o limite
definido.
Limitador de velocidade 3 142,
limitador de velocidade do
programador de velocidade 3 138.

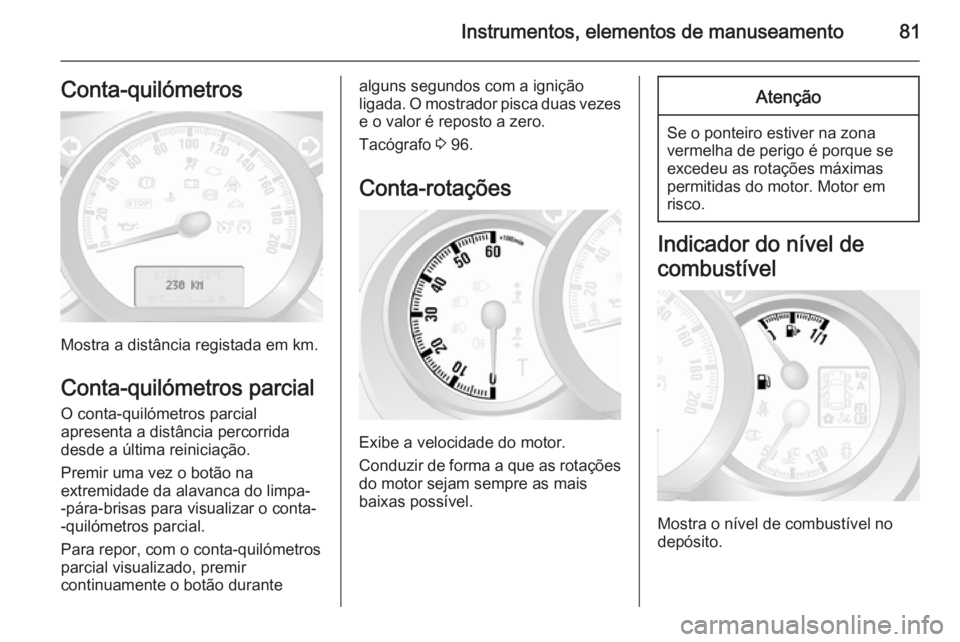

Instrumentos, elementos de manuseamento81Conta-quilómetros
Mostra a distância registada em km.
Conta-quilómetros parcial O conta-quilómetros parcial
apresenta a distância percorrida
desde a última reiniciação.
Premir uma vez o botão na
extremidade da alavanca do limpa-
-pára-brisas para visualizar o conta-
-quilómetros parcial.
Para repor, com o conta-quilómetros
parcial visualizado, premir
continuamente o botão durante
alguns segundos com a ignição
ligada. O mostrador pisca duas vezes
e o valor é reposto a zero.
Tacógrafo 3 96.
Conta-rotações
Exibe a velocidade do motor.
Conduzir de forma a que as rotações do motor sejam sempre as mais
baixas possível.
Atenção
Se o ponteiro estiver na zona vermelha de perigo é porque se
excedeu as rotações máximas
permitidas do motor. Motor em
risco.
Indicador do nível de
combustível
Mostra o nível de combustível no
depósito.

82Instrumentos, elementos de manuseamento
O indicador de controlo Y acende-se
se o nível de combustível no depósito
estiver muito baixo. Reabastecer
imediatamente 3 146.
Nunca deixar o depósito ficar
totalmente vazio. Sistema de
combustível diesel, purgar 3 160.
A quantidade necessária para atestar
o veículo pode ser inferior à
capacidade do depósito
especificada, consoante a
quantidade de combustível ainda

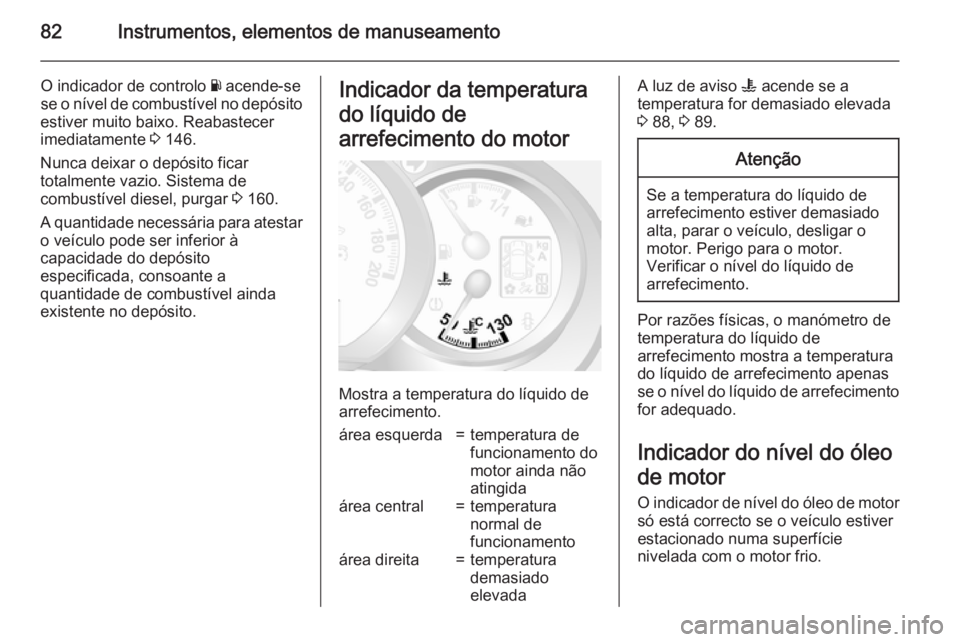

existente no depósito.Indicador da temperatura
do líquido de
arrefecimento do motor
Mostra a temperatura do líquido de
arrefecimento.
área esquerda=temperatura de
funcionamento do
motor ainda não
atingidaárea central=temperatura
normal de
funcionamentoárea direita=temperatura
demasiado
elevadaA luz de aviso W acende se a
temperatura for demasiado elevada 3 88, 3 89.Atenção
Se a temperatura do líquido de
arrefecimento estiver demasiado
alta, parar o veículo, desligar o
motor. Perigo para o motor.
Verificar o nível do líquido de
arrefecimento.
Por razões físicas, o manómetro de
temperatura do líquido de
arrefecimento mostra a temperatura
do líquido de arrefecimento apenas
se o nível do líquido de arrefecimento for adequado.
Indicador do nível do óleo
de motor
O indicador de nível do óleo de motor só está correcto se o veículo estiver
estacionado numa superfície
nivelada com o motor frio.

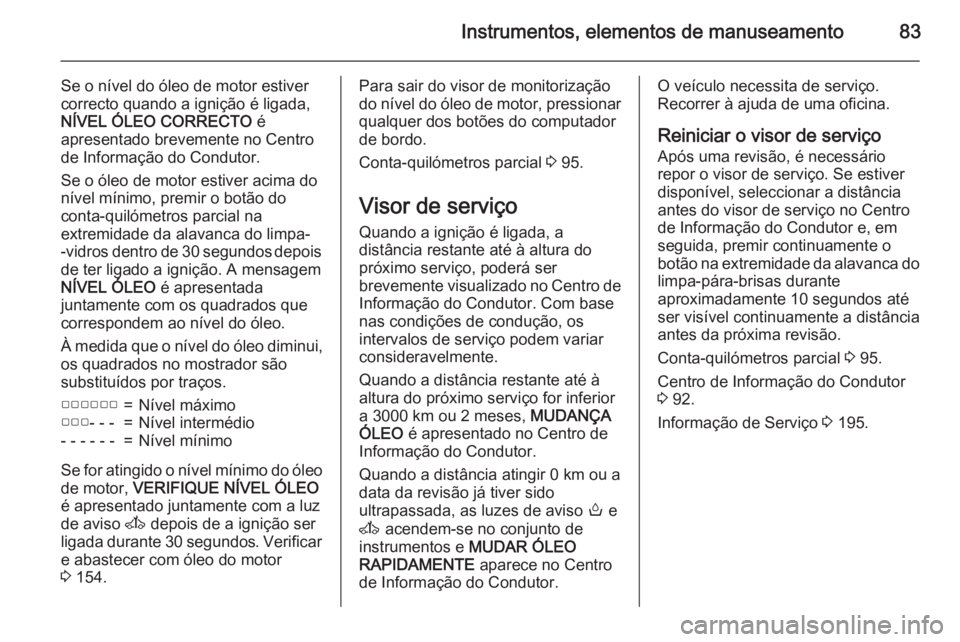

Instrumentos, elementos de manuseamento83
Se o nível do óleo de motor estiver
correcto quando a ignição é ligada,
NÍVEL ÓLEO CORRECTO é
apresentado brevemente no Centro de Informação do Condutor.
Se o óleo de motor estiver acima do
nível mínimo, premir o botão do
conta-quilómetros parcial na
extremidade da alavanca do limpa-
-vidros dentro de 30 segundos depois
de ter ligado a ignição. A mensagem
NÍVEL ÓLEO é apresentada
juntamente com os quadrados que
correspondem ao nível do óleo.
À medida que o nível do óleo diminui, os quadrados no mostrador são
substituídos por traços.▢▢▢▢▢▢=Nível máximo▢▢▢- - -=Nível intermédio- - - - - -=Nível mínimo
Se for atingido o nível mínimo do óleo
de motor, VERIFIQUE NÍVEL ÓLEO
é apresentado juntamente com a luz
de aviso A depois de a ignição ser
ligada durante 30 segundos. Verificar e abastecer com óleo do motor
3 154.
Para sair do visor de monitorização
do nível do óleo de motor, pressionar qualquer dos botões do computador
de bordo.
Conta-quilómetros parcial 3 95.
Visor de serviço Quando a ignição é ligada, a
distância restante até à altura do
próximo serviço, poderá ser
brevemente visualizado no Centro de Informação do Condutor. Com base
nas condições de condução, os
intervalos de serviço podem variar
consideravelmente.
Quando a distância restante até à
altura do próximo serviço for inferior
a 3000 km ou 2 meses, MUDANÇA
ÓLEO é apresentado no Centro de
Informação do Condutor.
Quando a distância atingir 0 km ou a
data da revisão já tiver sido
ultrapassada, as luzes de aviso o e
A acendem-se no conjunto de
instrumentos e MUDAR ÓLEO
RAPIDAMENTE aparece no Centro
de Informação do Condutor.O veículo necessita de serviço.
Recorrer à ajuda de uma oficina.
Reiniciar o visor de serviço Após uma revisão, é necessário
repor o visor de serviço. Se estiver
disponível, seleccionar a distância antes do visor de serviço no Centro
de Informação do Condutor e, em
seguida, premir continuamente o
botão na extremidade da alavanca do
limpa-pára-brisas durante
aproximadamente 10 segundos até
ser visível continuamente a distância
antes da próxima revisão.
Conta-quilómetros parcial 3 95.
Centro de Informação do Condutor
3 92.
Informação de Serviço 3 195.

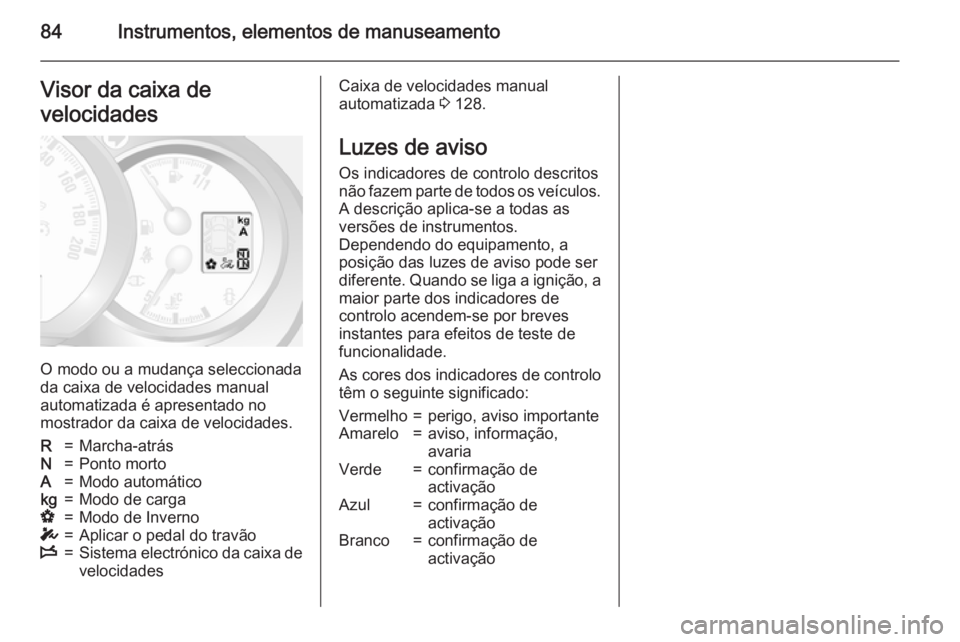

84Instrumentos, elementos de manuseamentoVisor da caixa de
velocidades
O modo ou a mudança seleccionada
da caixa de velocidades manual automatizada é apresentado no
mostrador da caixa de velocidades.
R=Marcha-atrásN=Ponto mortoA=Modo automáticokg=Modo de cargaV=Modo de InvernoT=Aplicar o pedal do travãoW=Sistema electrónico da caixa de velocidadesCaixa de velocidades manual
automatizada 3 128.
Luzes de aviso
Os indicadores de controlo descritos
não fazem parte de todos os veículos.
A descrição aplica-se a todas as
versões de instrumentos.
Dependendo do equipamento, a
posição das luzes de aviso pode ser
diferente. Quando se liga a ignição, a maior parte dos indicadores de
controlo acendem-se por breves
instantes para efeitos de teste de
funcionalidade.
As cores dos indicadores de controlo
têm o seguinte significado:Vermelho=perigo, aviso importanteAmarelo=aviso, informação,
avariaVerde=confirmação de
activaçãoAzul=confirmação de
activaçãoBranco=confirmação de
activação

Instrumentos, elementos de manuseamento85

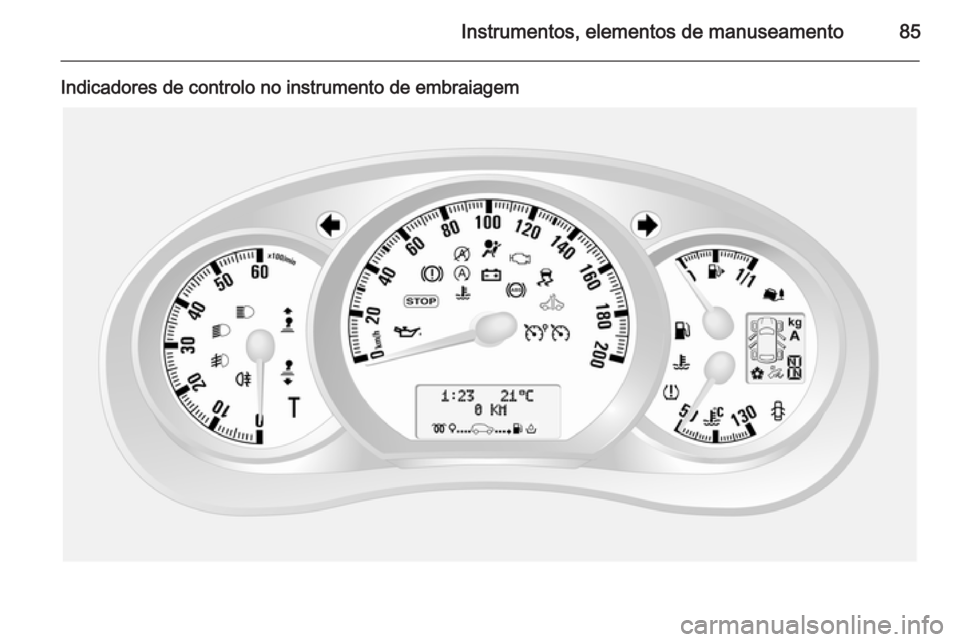

Indicadores de controlo no instrumento de embraiagem

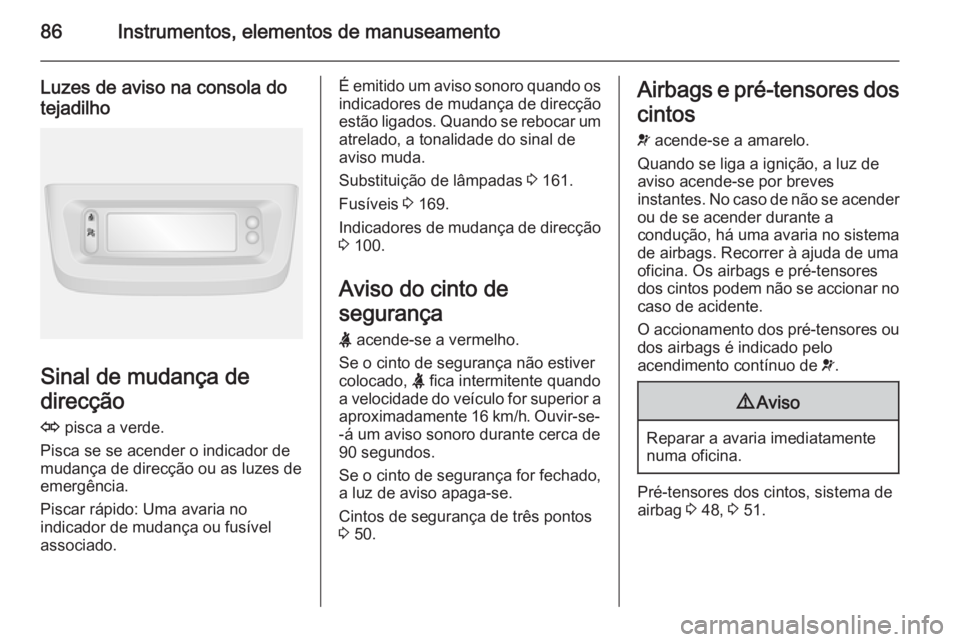

86Instrumentos, elementos de manuseamento
Luzes de aviso na consola do
tejadilho
Sinal de mudança de
direcção
O pisca a verde.
Pisca se se acender o indicador de
mudança de direcção ou as luzes de
emergência.
Piscar rápido: Uma avaria no
indicador de mudança ou fusível
associado.
É emitido um aviso sonoro quando os
indicadores de mudança de direcção
estão ligados. Quando se rebocar um atrelado, a tonalidade do sinal de
aviso muda.
Substituição de lâmpadas 3 161.
Fusíveis 3 169.
Indicadores de mudança de direcção 3 100.
Aviso do cinto de
segurança
X acende-se a vermelho.
Se o cinto de segurança não estiver
colocado, X fica intermitente quando
a velocidade do veículo for superior a
aproximadamente 16 km/h. Ouvir-se- -á um aviso sonoro durante cerca de90 segundos.
Se o cinto de segurança for fechado, a luz de aviso apaga-se.
Cintos de segurança de três pontos
3 50.Airbags e pré-tensores dos
cintos
v acende-se a amarelo.
Quando se liga a ignição, a luz de
aviso acende-se por breves
instantes. No caso de não se acender ou de se acender durante a
condução, há uma avaria no sistema
de airbags. Recorrer à ajuda de uma
oficina. Os airbags e pré-tensores
dos cintos podem não se accionar no
caso de acidente.
O accionamento dos pré-tensores ou dos airbags é indicado pelo
acendimento contínuo de v.9 Aviso
Reparar a avaria imediatamente
numa oficina.
Pré-tensores dos cintos, sistema de
airbag 3 48, 3 51.

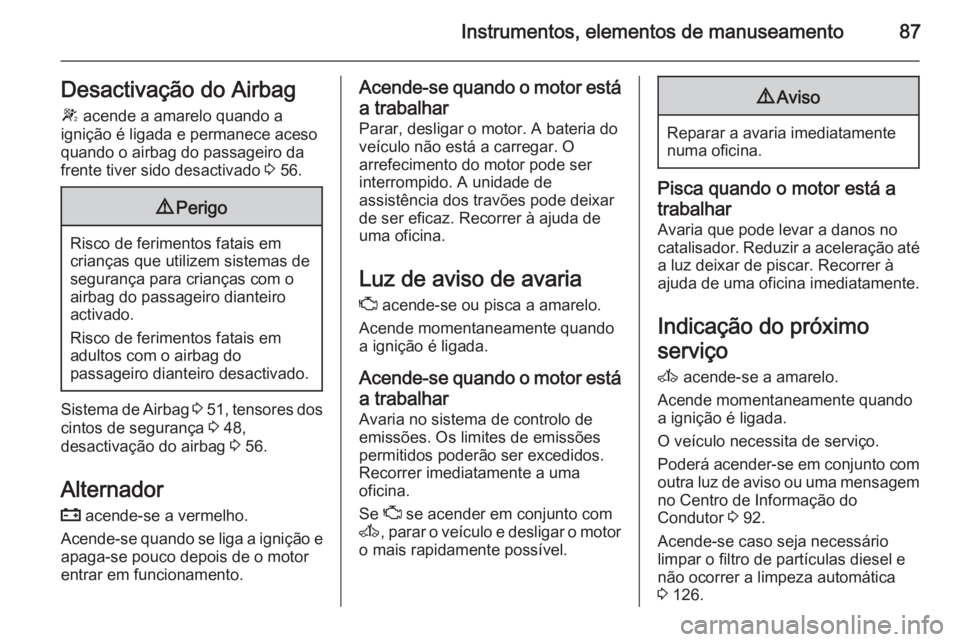

Instrumentos, elementos de manuseamento87Desactivação do Airbag
W acende a amarelo quando a
ignição é ligada e permanece aceso
quando o airbag do passageiro da
frente tiver sido desactivado 3 56.9 Perigo
Risco de ferimentos fatais em
crianças que utilizem sistemas de
segurança para crianças com o
airbag do passageiro dianteiro
activado.
Risco de ferimentos fatais em
adultos com o airbag do
passageiro dianteiro desactivado.
Sistema de Airbag 3 51 , tensores dos
cintos de segurança 3 48,
desactivação do airbag 3 56.
Alternador
p acende-se a vermelho.
Acende-se quando se liga a ignição e apaga-se pouco depois de o motor
entrar em funcionamento.
Acende-se quando o motor está
a trabalhar
Parar, desligar o motor. A bateria do
veículo não está a carregar. O
arrefecimento do motor pode ser
interrompido. A unidade de
assistência dos travões pode deixar
de ser eficaz. Recorrer à ajuda de
uma oficina.
Luz de aviso de avaria Z acende-se ou pisca a amarelo.
Acende momentaneamente quando
a ignição é ligada.
Acende-se quando o motor está a trabalhar Avaria no sistema de controlo de
emissões. Os limites de emissões
permitidos poderão ser excedidos.
Recorrer imediatamente a uma
oficina.
Se Z se acender em conjunto com
A , parar o veículo e desligar o motor
o mais rapidamente possível.9 Aviso
Reparar a avaria imediatamente
numa oficina.
Pisca quando o motor está a
trabalhar
Avaria que pode levar a danos no
catalisador. Reduzir a aceleração até a luz deixar de piscar. Recorrer à
ajuda de uma oficina imediatamente.
Indicação do próximo
serviço A acende-se a amarelo.
Acende momentaneamente quando
a ignição é ligada.
O veículo necessita de serviço.
Poderá acender-se em conjunto com
outra luz de aviso ou uma mensagem
no Centro de Informação do
Condutor 3 92.
Acende-se caso seja necessário
limpar o filtro de partículas diesel e
não ocorrer a limpeza automática
3 126.

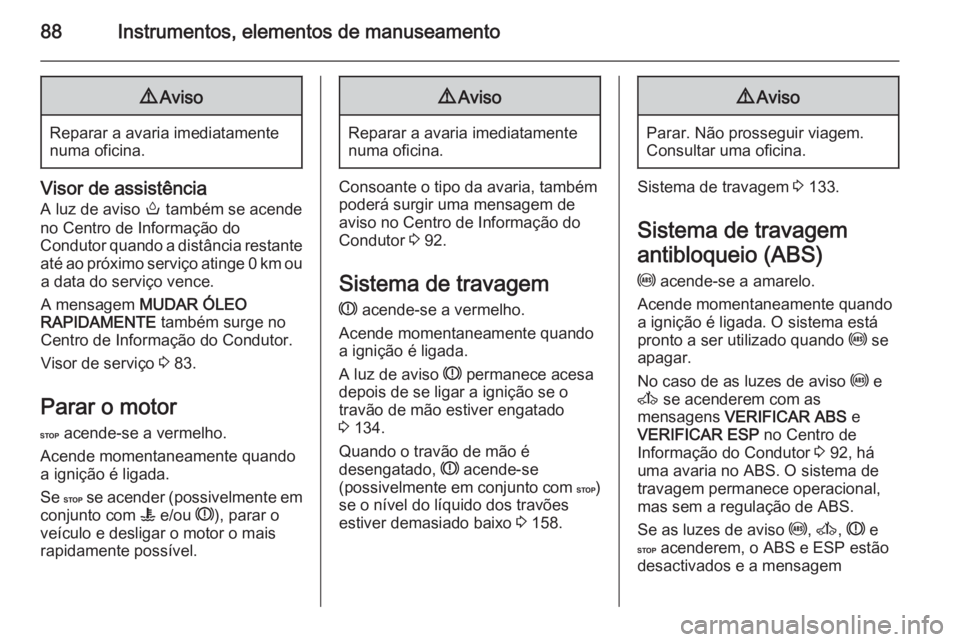

88Instrumentos, elementos de manuseamento9Aviso
Reparar a avaria imediatamente
numa oficina.
Visor de assistência
A luz de aviso o também se acende
no Centro de Informação do
Condutor quando a distância restante
até ao próximo serviço atinge 0 km ou a data do serviço vence.
A mensagem MUDAR ÓLEO
RAPIDAMENTE também surge no
Centro de Informação do Condutor.
Visor de serviço 3 83.
Parar o motor
C acende-se a vermelho.
Acende momentaneamente quando
a ignição é ligada.
Se C se acender (possivelmente em
conjunto com W e/ou R), parar o
veículo e desligar o motor o mais
rapidamente possível.
9 Aviso
Reparar a avaria imediatamente
numa oficina.
Consoante o tipo da avaria, também
poderá surgir uma mensagem de
aviso no Centro de Informação do
Condutor 3 92.
Sistema de travagem R acende-se a vermelho.
Acende momentaneamente quando
a ignição é ligada.
A luz de aviso R permanece acesa
depois de se ligar a ignição se o
travão de mão estiver engatado
3 134.
Quando o travão de mão é
desengatado, R acende-se
(possivelmente em conjunto com C)
se o nível do líquido dos travões
estiver demasiado baixo 3 158.
9 Aviso
Parar. Não prosseguir viagem.
Consultar uma oficina.
Sistema de travagem 3 133.
Sistema de travagem
antibloqueio (ABS)
u acende-se a amarelo.
Acende momentaneamente quando
a ignição é ligada. O sistema está
pronto a ser utilizado quando u se
apagar.
No caso de as luzes de aviso u e
A se acenderem com as
mensagens VERIFICAR ABS e
VERIFICAR ESP no Centro de
Informação do Condutor 3 92, há
uma avaria no ABS. O sistema de
travagem permanece operacional,
mas sem a regulação de ABS.
Se as luzes de aviso u, A , R e
C acenderem, o ABS e ESP estão
desactivados e a mensagem
