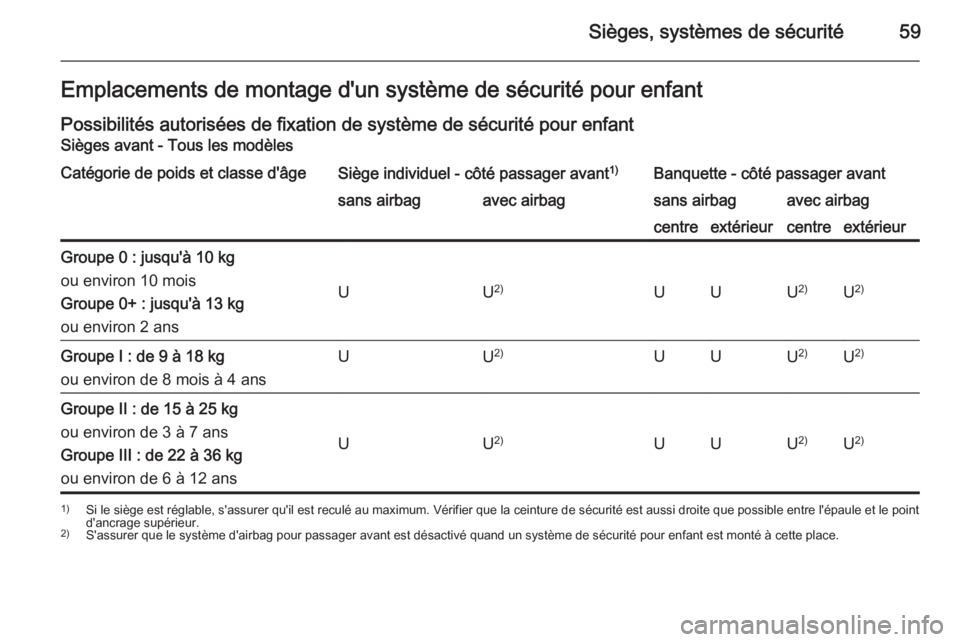

Sièges, systèmes de sécurité59Emplacements de montage d'un système de sécurité pour enfant
Possibilités autorisées de fixation de système de sécurité pour enfant Sièges avant - Tous les modèlesCatégorie de poids et classe d'âgeSiège individuel - côté passager avant 1)Banquette - côté passager avantsans airbagavec airbagsans airbagavec airbagcentreextérieurcentreextérieurGroupe 0 : jusqu'à 10 kg
ou environ 10 mois
Groupe 0+ : jusqu'à 13 kg
ou environ 2 ans
UU 2)UUU2)U 2)
Groupe I : de 9 à 18 kg
ou environ de 8 mois à 4 ansUU 2)UUU 2)U2)Groupe II : de 15 à 25 kg
ou environ de 3 à 7 ans
Groupe III : de 22 à 36 kg
ou environ de 6 à 12 ans
UU 2)UUU2)U 2)
1)
Si le siège est réglable, s'assurer qu'il est reculé au maximum. Vérifier que la ceinture de sécurité est aussi droite que possible entre l'épaule et le point
d'ancrage supérieur.
2) S'assurer que le système d'airbag pour passager avant est désactivé quand un système de sécurité pour enfant est monté à cette place.

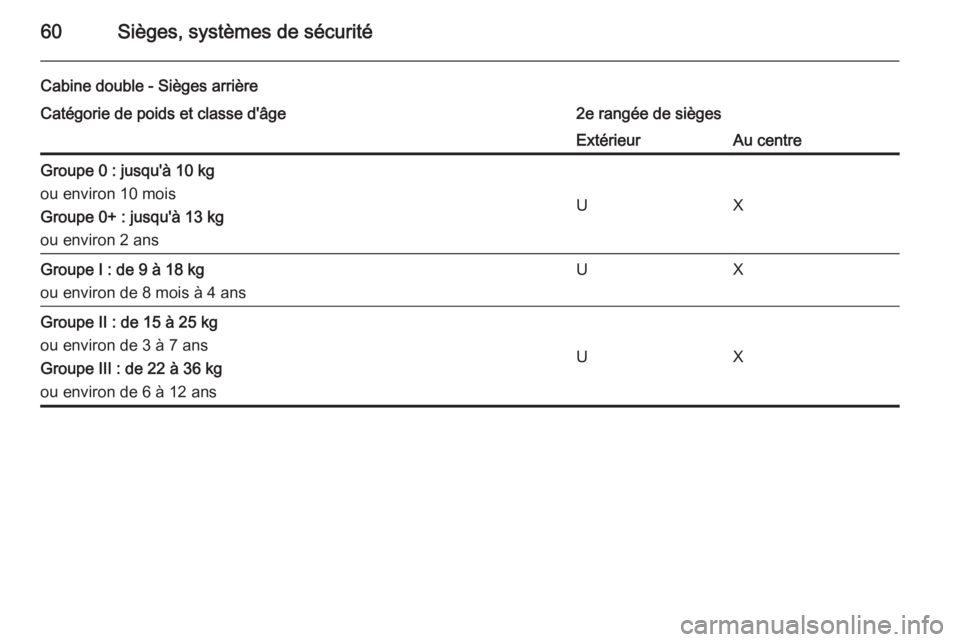

60Sièges, systèmes de sécurité
Cabine double - Sièges arrièreCatégorie de poids et classe d'âge2e rangée de siègesExtérieurAu centreGroupe 0 : jusqu'à 10 kg
ou environ 10 mois
Groupe 0+ : jusqu'à 13 kg
ou environ 2 ans
UX
Groupe I : de 9 à 18 kg
ou environ de 8 mois à 4 ansUXGroupe II : de 15 à 25 kg
ou environ de 3 à 7 ans
Groupe III : de 22 à 36 kg
ou environ de 6 à 12 ans
UX

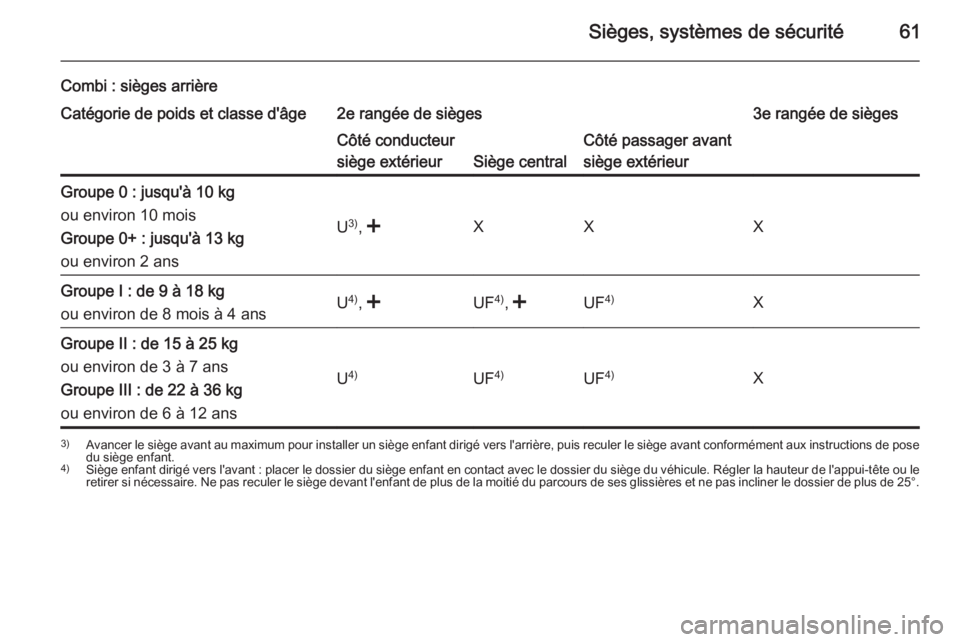

Sièges, systèmes de sécurité61
Combi : sièges arrièreCatégorie de poids et classe d'âge2e rangée de sièges3e rangée de siègesCôté conducteur
siège extérieur
Siège central
Côté passager avant
siège extérieurGroupe 0 : jusqu'à 10 kg
ou environ 10 mois
Groupe 0+ : jusqu'à 13 kg
ou environ 2 ans
U 3)
, Groupe I : de 9 à 18 kg
ou environ de 8 mois à 4 ansU 4)
, , ou environ de 3 à 7 ans
Groupe III : de 22 à 36 kg
ou environ de 6 à 12 ans
U 4)UF 4)UF4)X
3)
Avancer le siège avant au maximum pour installer un siège enfant dirigé vers l'arrière, puis reculer le siège avant conformément aux instructions de pose
du siège enfant.
4) Siège enfant dirigé vers l'avant : placer le dossier du siège enfant en contact avec le dossier du siège du véhicule. Régler la hauteur de l'appui-tête ou le
retirer si nécessaire. Ne pas reculer le siège devant l'enfant de plus de la moitié du parcours de ses glissières et ne pas incliner le dossier de plus de 25°.

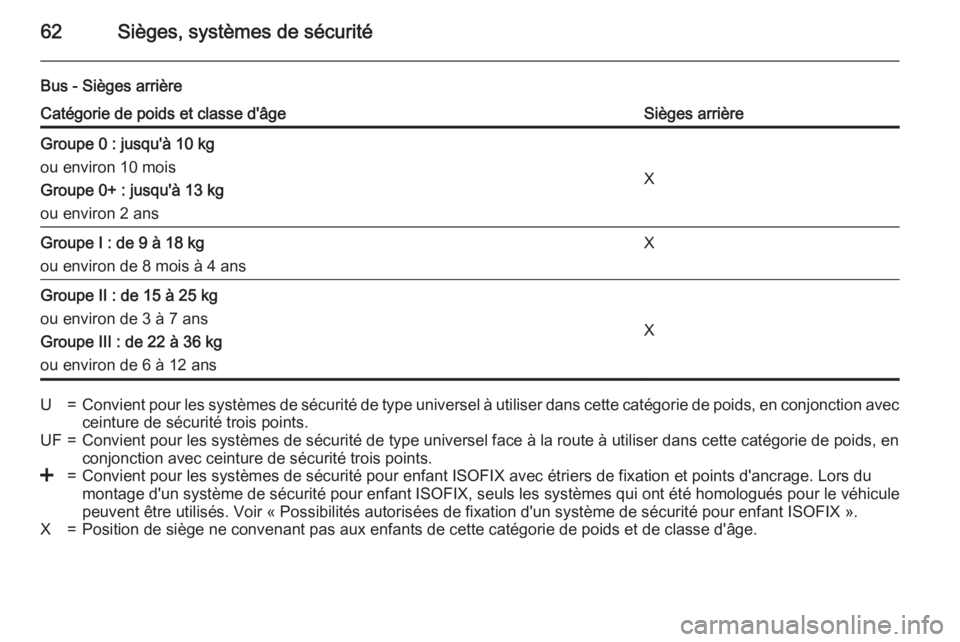

62Sièges, systèmes de sécurité
Bus - Sièges arrièreCatégorie de poids et classe d'âgeSièges arrièreGroupe 0 : jusqu'à 10 kg
ou environ 10 mois
Groupe 0+ : jusqu'à 13 kg
ou environ 2 ans
X
Groupe I : de 9 à 18 kg
ou environ de 8 mois à 4 ansXGroupe II : de 15 à 25 kg
ou environ de 3 à 7 ans
Groupe III : de 22 à 36 kg
ou environ de 6 à 12 ans
X
U=Convient pour les systèmes de sécurité de type universel à utiliser dans cette catégorie de poids, en conjonction avec ceinture de sécurité trois points.UF=Convient pour les systèmes de sécurité de type universel face à la route à utiliser dans cette catégorie de poids, enconjonction avec ceinture de sécurité trois points.<=Convient pour les systèmes de sécurité pour enfant ISOFIX avec étriers de fixation et points d'ancrage. Lors dumontage d'un système de sécurité pour enfant ISOFIX, seuls les systèmes qui ont été homologués pour le véhicule
peuvent être utilisés. Voir « Possibilités autorisées de fixation d'un système de sécurité pour enfant ISOFIX ».X=Position de siège ne convenant pas aux enfants de cette catégorie de poids et de classe d'âge.

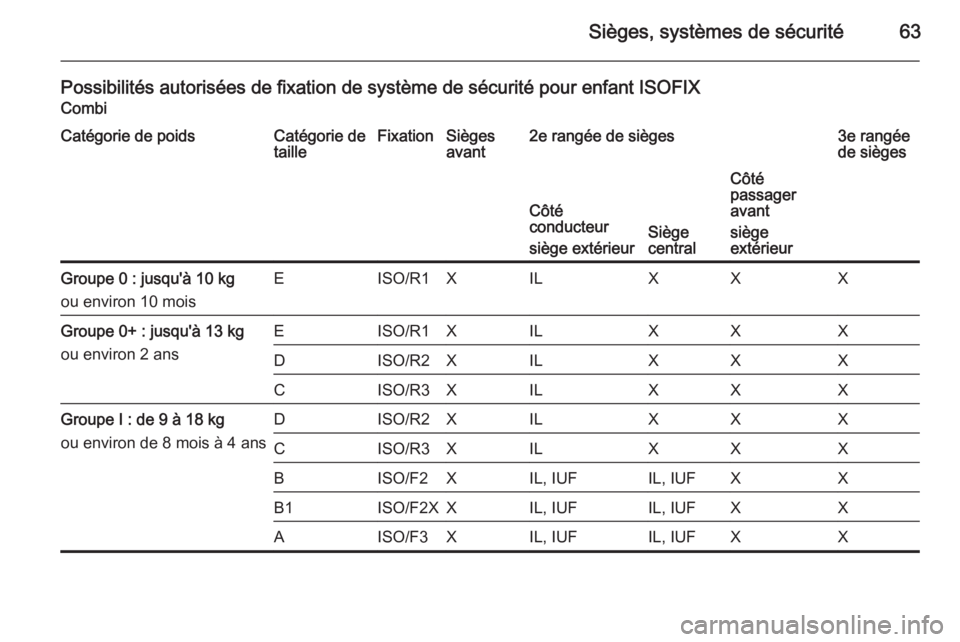

Sièges, systèmes de sécurité63
Possibilités autorisées de fixation de système de sécurité pour enfant ISOFIXCombiCatégorie de poidsCatégorie de
tailleFixationSièges
avant2e rangée de sièges3e rangée
de sièges
Côté
conducteur
siège extérieur
Siège
central
Côté
passager
avant
siège
extérieurGroupe 0 : jusqu'à 10 kg
ou environ 10 moisEISO/R1XILXXXGroupe 0+ : jusqu'à 13 kg
ou environ 2 ansEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXGroupe I : de 9 à 18 kg
ou environ de 8 mois à 4 ansDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXX

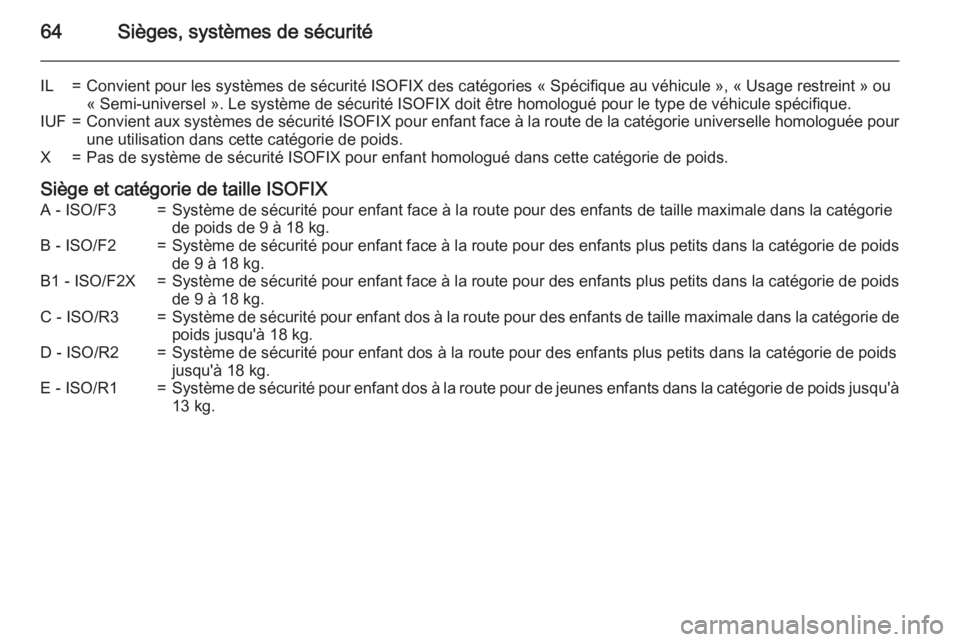

64Sièges, systèmes de sécurité
IL=Convient pour les systèmes de sécurité ISOFIX des catégories « Spécifique au véhicule », « Usage restreint » ou« Semi-universel ». Le système de sécurité ISOFIX doit être homologué pour le type de véhicule spécifique.IUF=Convient aux systèmes de sécurité ISOFIX pour enfant face à la route de la catégorie universelle homologuée pour
une utilisation dans cette catégorie de poids.X=Pas de système de sécurité ISOFIX pour enfant homologué dans cette catégorie de poids.
Siège et catégorie de taille ISOFIX
A - ISO/F3=Système de sécurité pour enfant face à la route pour des enfants de taille maximale dans la catégorie de poids de 9 à 18 kg.B - ISO/F2=Système de sécurité pour enfant face à la route pour des enfants plus petits dans la catégorie de poids
de 9 à 18 kg.B1 - ISO/F2X=Système de sécurité pour enfant face à la route pour des enfants plus petits dans la catégorie de poids de 9 à 18 kg.C - ISO/R3=Système de sécurité pour enfant dos à la route pour des enfants de taille maximale dans la catégorie de
poids jusqu'à 18 kg.D - ISO/R2=Système de sécurité pour enfant dos à la route pour des enfants plus petits dans la catégorie de poids
jusqu'à 18 kg.E - ISO/R1=Système de sécurité pour enfant dos à la route pour de jeunes enfants dans la catégorie de poids jusqu'à
13 kg.

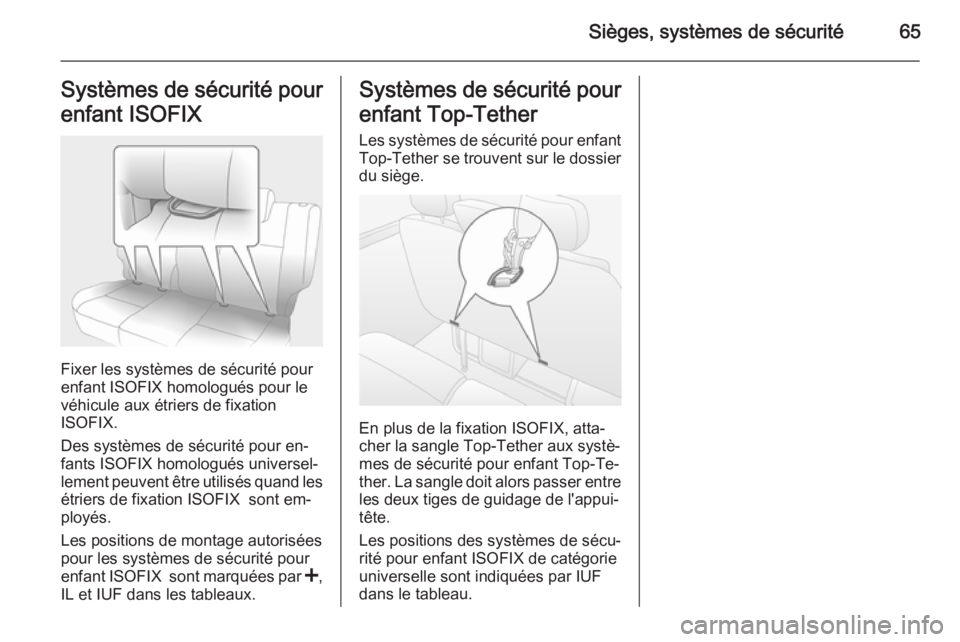

Sièges, systèmes de sécurité65Systèmes de sécurité pour
enfant ISOFIX
Fixer les systèmes de sécurité pour
enfant ISOFIX homologués pour le véhicule aux étriers de fixation
ISOFIX.
Des systèmes de sécurité pour en‐
fants ISOFIX homologués universel‐
lement peuvent être utilisés quand les
étriers de fixation ISOFIX sont em‐
ployés.
Les positions de montage autorisées pour les systèmes de sécurité pour
enfant ISOFIX sont marquées par <,
IL et IUF dans les tableaux.
Systèmes de sécurité pour
enfant Top-Tether Les systèmes de sécurité pour enfant
Top-Tether se trouvent sur le dossier
du siège.
En plus de la fixation ISOFIX, atta‐
cher la sangle Top-Tether aux systè‐
mes de sécurité pour enfant Top-Te‐ ther. La sangle doit alors passer entre les deux tiges de guidage de l'appui-
tête.
Les positions des systèmes de sécu‐
rité pour enfant ISOFIX de catégorie
universelle sont indiquées par IUF
dans le tableau.

66RangementRangementEspaces de rangement................66
Coffre ........................................... 69
Galerie de toit .............................. 73
Informations sur le chargement ...73Espaces de rangement9 Attention
Ne pas entreposer d'objets lourds
ou tranchants dans les espaces
de rangement. Sinon, le couvercle de l'espace de rangement peut
s'ouvrir et les occupants du
véhicule risquent d'être blessés
par des objets projetés en cas de
freinage appuyé, de changement
de direction soudain ou d'acci‐
dent.
Rangements dans le
tableau de bord
Le tableau de bord dispose d'espa‐
ces, de poches et de bacs de range‐
ment.
Un porte-téléphone et/ou un range-
monnaie avec une attache pour main‐
tenir les tickets sont placés sur le haut
du tableau de bord.
Le bac situé au milieu et en haut du
tableau de bord est doté d'un couver‐ cle.

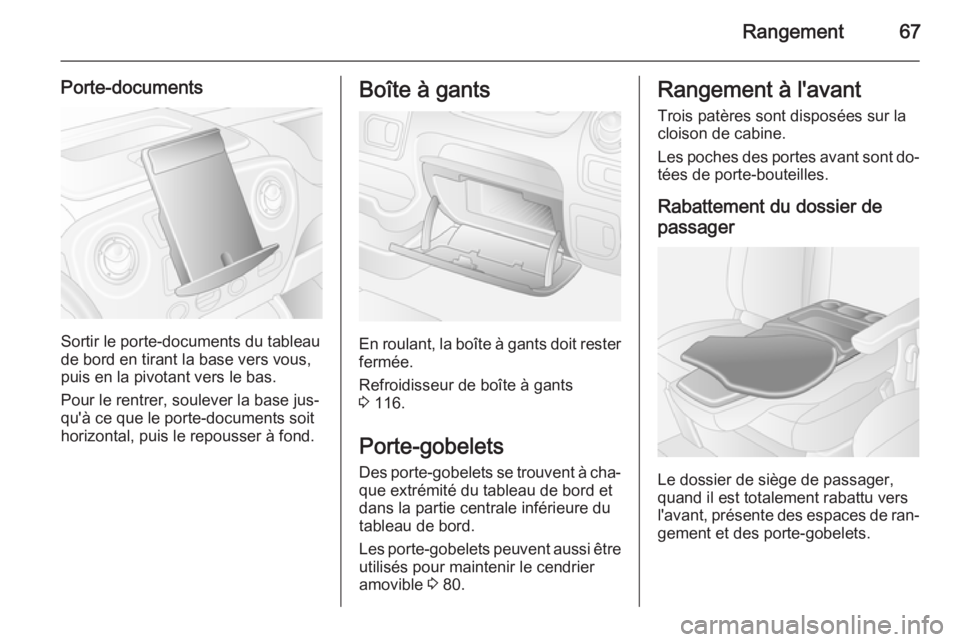

Rangement67
Porte-documents
Sortir le porte-documents du tableau
de bord en tirant la base vers vous,
puis en la pivotant vers le bas.
Pour le rentrer, soulever la base jus‐
qu'à ce que le porte-documents soit
horizontal, puis le repousser à fond.
Boîte à gants
En roulant, la boîte à gants doit rester fermée.
Refroidisseur de boîte à gants
3 116.
Porte-gobelets
Des porte-gobelets se trouvent à cha‐
que extrémité du tableau de bord et
dans la partie centrale inférieure du
tableau de bord.
Les porte-gobelets peuvent aussi être utilisés pour maintenir le cendrier
amovible 3 80.
Rangement à l'avant
Trois patères sont disposées sur la
cloison de cabine.
Les poches des portes avant sont do‐
tées de porte-bouteilles.
Rabattement du dossier de
passager
Le dossier de siège de passager,
quand il est totalement rabattu vers
l'avant, présente des espaces de ran‐
gement et des porte-gobelets.

68Rangement
La tablette rabattable, qui peut être
utilisée pour écrire ou pour accueillir
des documents, doit être ramenée
dans sa position initiale avant de re‐
lever le dossier de siège.
Rangement pour lunettes
de soleil
Rabattre vers le bas pour ouvrir.
Ne pas l'utiliser pour le rangement
d'objets lourds.
Console de plafond
Le poids total dans ces comparti‐
ments ne doit pas dépasser 5 kg.
Vide-poches sous le siège
En utilisant les deux boucles de l'as‐
sise de siège du passager, tirer l'as‐
sise vers l'avant pour accéder au ran‐ gement situé sous le siège.
