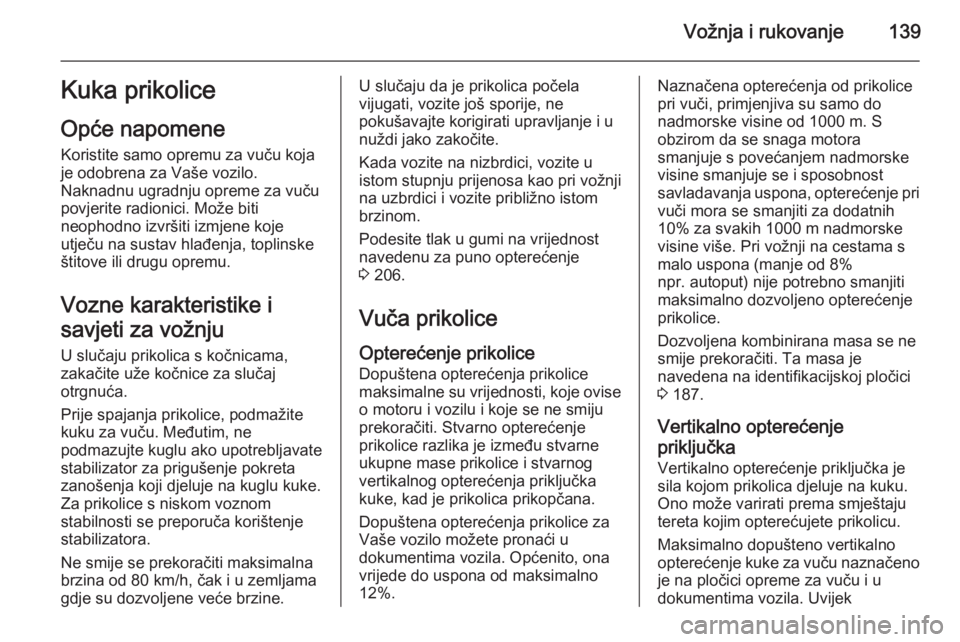

Vožnja i rukovanje139Kuka prikolice
Opće napomene Koristite samo opremu za vuču koja
je odobrena za Vaše vozilo.
Naknadnu ugradnju opreme za vuču
povjerite radionici. Može biti
neophodno izvršiti izmjene koje
utječu na sustav hlađenja, toplinske
štitove ili drugu opremu.
Vozne karakteristike i
savjeti za vožnju
U slučaju prikolica s kočnicama,
zakačite uže kočnice za slučaj
otrgnuća.
Prije spajanja prikolice, podmažite
kuku za vuču. Međutim, ne
podmazujte kuglu ako upotrebljavate
stabilizator za prigušenje pokreta
zanošenja koji djeluje na kuglu kuke. Za prikolice s niskom voznom
stabilnosti se preporuča korištenje
stabilizatora.
Ne smije se prekoračiti maksimalna
brzina od 80 km/h, čak i u zemljama
gdje su dozvoljene veće brzine.U slučaju da je prikolica počela
vijugati, vozite još sporije, ne
pokušavajte korigirati upravljanje i u
nuždi jako zakočite.
Kada vozite na nizbrdici, vozite u
istom stupnju prijenosa kao pri vožnji
na uzbrdici i vozite približno istom
brzinom.
Podesite tlak u gumi na vrijednost navedenu za puno opterećenje
3 206.
Vuča prikolice Opterećenje prikolice
Dopuštena opterećenja prikolice
maksimalne su vrijednosti, koje ovise
o motoru i vozilu i koje se ne smiju
prekoračiti. Stvarno opterećenje
prikolice razlika je između stvarne
ukupne mase prikolice i stvarnog
vertikalnog opterećenja priključka
kuke, kad je prikolica prikopčana.
Dopuštena opterećenja prikolice za
Vaše vozilo možete pronaći u
dokumentima vozila. Općenito, ona
vrijede do uspona od maksimalno
12%.Naznačena opterećenja od prikolice
pri vuči, primjenjiva su samo do
nadmorske visine od 1000 m. S
obzirom da se snaga motora
smanjuje s povećanjem nadmorske visine smanjuje se i sposobnost
savladavanja uspona, opterećenje pri vuči mora se smanjiti za dodatnih
10% za svakih 1000 m nadmorske
visine više. Pri vožnji na cestama s
malo uspona (manje od 8%
npr. autoput) nije potrebno smanjiti
maksimalno dozvoljeno opterećenje
prikolice.
Dozvoljena kombinirana masa se ne
smije prekoračiti. Ta masa je
navedena na identifikacijskoj pločici
3 187.
Vertikalno opterećenje
priključka
Vertikalno opterećenje priključka je
sila kojom prikolica djeluje na kuku.
Ono može varirati prema smještaju
tereta kojim opterećujete prikolicu.
Maksimalno dopušteno vertikalno
opterećenje kuke za vuču naznačeno je na pločici opreme za vuču i u
dokumentima vozila. Uvijek

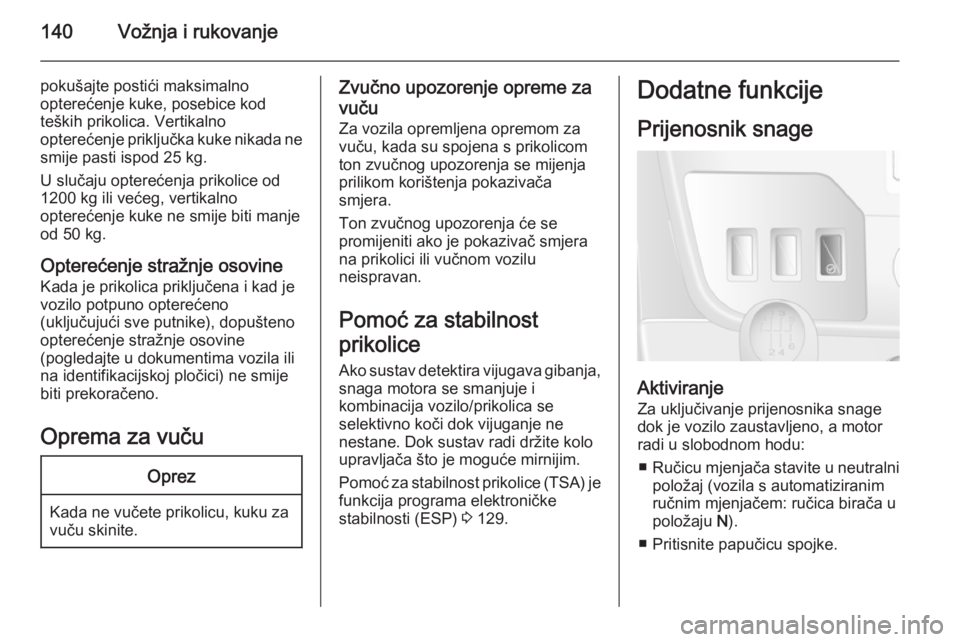

140Vožnja i rukovanje
pokušajte postići maksimalno
opterećenje kuke, posebice kod
teških prikolica. Vertikalno
opterećenje priključka kuke nikada ne smije pasti ispod 25 kg.
U slučaju opterećenja prikolice od 1200 kg ili većeg, vertikalno
opterećenje kuke ne smije biti manje
od 50 kg.
Opterećenje stražnje osovine Kada je prikolica priključena i kad je
vozilo potpuno opterećeno
(uključujući sve putnike), dopušteno
opterećenje stražnje osovine
(pogledajte u dokumentima vozila ili
na identifikacijskoj pločici) ne smije
biti prekoračeno.
Oprema za vučuOprez
Kada ne vučete prikolicu, kuku za
vuču skinite.
Zvučno upozorenje opreme za
vuču
Za vozila opremljena opremom za
vuču, kada su spojena s prikolicom
ton zvučnog upozorenja se mijenja
prilikom korištenja pokazivača
smjera.
Ton zvučnog upozorenja će se
promijeniti ako je pokazivač smjera
na prikolici ili vučnom vozilu
neispravan.
Pomoć za stabilnost
prikolice
Ako sustav detektira vijugava gibanja,
snaga motora se smanjuje i
kombinacija vozilo/prikolica se
selektivno koči dok vijuganje ne
nestane. Dok sustav radi držite kolo
upravljača što je moguće mirnijim.
Pomoć za stabilnost prikolice (TSA) je funkcija programa elektroničke
stabilnosti (ESP) 3 129.Dodatne funkcije
Prijenosnik snage
Aktiviranje
Za uključivanje prijenosnika snage
dok je vozilo zaustavljeno, a motor
radi u slobodnom hodu:
■ Ručicu mjenjača stavite u neutralni
položaj (vozila s automatiziranim
ručnim mjenjačem: ručica birača u
položaju N).
■ Pritisnite papučicu spojke.

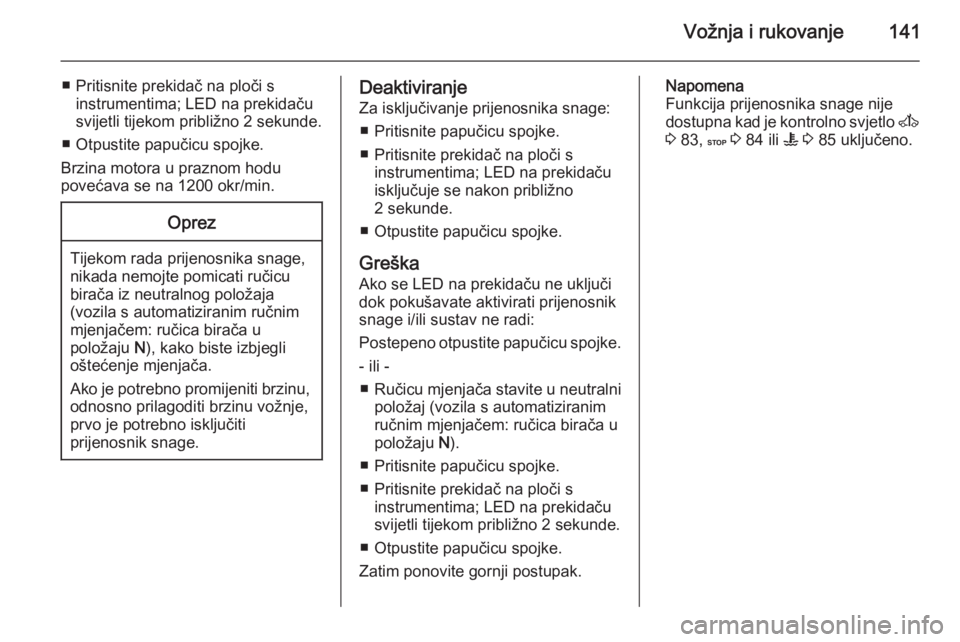

Vožnja i rukovanje141
■ Pritisnite prekidač na ploči sinstrumentima; LED na prekidaču
svijetli tijekom približno 2 sekunde.
■ Otpustite papučicu spojke.
Brzina motora u praznom hodu
povećava se na 1200 okr/min.Oprez
Tijekom rada prijenosnika snage,
nikada nemojte pomicati ručicu
birača iz neutralnog položaja
(vozila s automatiziranim ručnim
mjenjačem: ručica birača u
položaju N), kako biste izbjegli
oštećenje mjenjača.
Ako je potrebno promijeniti brzinu,
odnosno prilagoditi brzinu vožnje,
prvo je potrebno isključiti
prijenosnik snage.
Deaktiviranje
Za isključivanje prijenosnika snage:
■ Pritisnite papučicu spojke.
■ Pritisnite prekidač na ploči s instrumentima; LED na prekidaču
isključuje se nakon približno
2 sekunde.
■ Otpustite papučicu spojke.
Greška Ako se LED na prekidaču ne uključidok pokušavate aktivirati prijenosnik
snage i/ili sustav ne radi:
Postepeno otpustite papučicu spojke. - ili - ■ Ručicu mjenjača stavite u neutralni
položaj (vozila s automatiziranim
ručnim mjenjačem: ručica birača u
položaju N).
■ Pritisnite papučicu spojke.
■ Pritisnite prekidač na ploči s instrumentima; LED na prekidaču
svijetli tijekom približno 2 sekunde.
■ Otpustite papučicu spojke.
Zatim ponovite gornji postupak.Napomena
Funkcija prijenosnika snage nije
dostupna kad je kontrolno svjetlo A
3 83, C 3 84 ili W 3 85 uključeno.

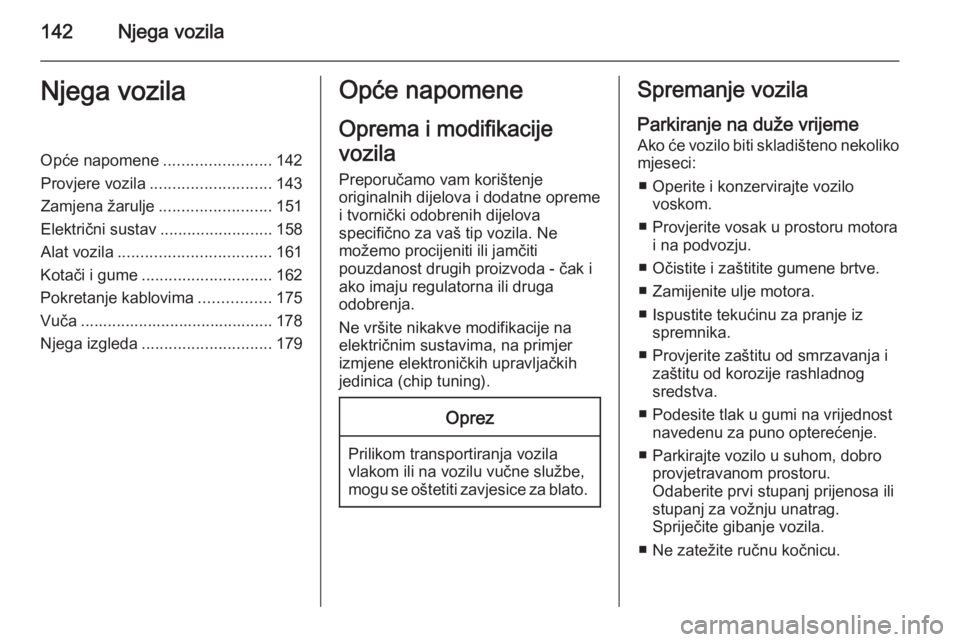

142Njega vozilaNjega vozilaOpće napomene........................142
Provjere vozila ........................... 143
Zamjena žarulje .........................151
Električni sustav .........................158
Alat vozila .................................. 161
Kotači i gume ............................. 162
Pokretanje kablovima ................175
Vuča ........................................... 178
Njega izgleda ............................. 179Opće napomene
Oprema i modifikacije
vozila
Preporučamo vam korištenje
originalnih dijelova i dodatne opreme
i tvornički odobrenih dijelova
specifično za vaš tip vozila. Ne
možemo procijeniti ili jamčiti
pouzdanost drugih proizvoda - čak i
ako imaju regulatorna ili druga
odobrenja.
Ne vršite nikakve modifikacije na
električnim sustavima, na primjer
izmjene elektroničkih upravljačkih jedinica (chip tuning).Oprez
Prilikom transportiranja vozilavlakom ili na vozilu vučne službe,
mogu se oštetiti zavjesice za blato.
Spremanje vozila
Parkiranje na duže vrijeme
Ako će vozilo biti skladišteno nekoliko
mjeseci:
■ Operite i konzervirajte vozilo voskom.
■ Provjerite vosak u prostoru motora i na podvozju.
■ Očistite i zaštitite gumene brtve.
■ Zamijenite ulje motora.
■ Ispustite tekućinu za pranje iz spremnika.
■ Provjerite zaštitu od smrzavanja i zaštitu od korozije rashladnog
sredstva.
■ Podesite tlak u gumi na vrijednost navedenu za puno opterećenje.
■ Parkirajte vozilo u suhom, dobro provjetravanom prostoru.
Odaberite prvi stupanj prijenosa ili
stupanj za vožnju unatrag.
Spriječite gibanje vozila.
■ Ne zatežite ručnu kočnicu.

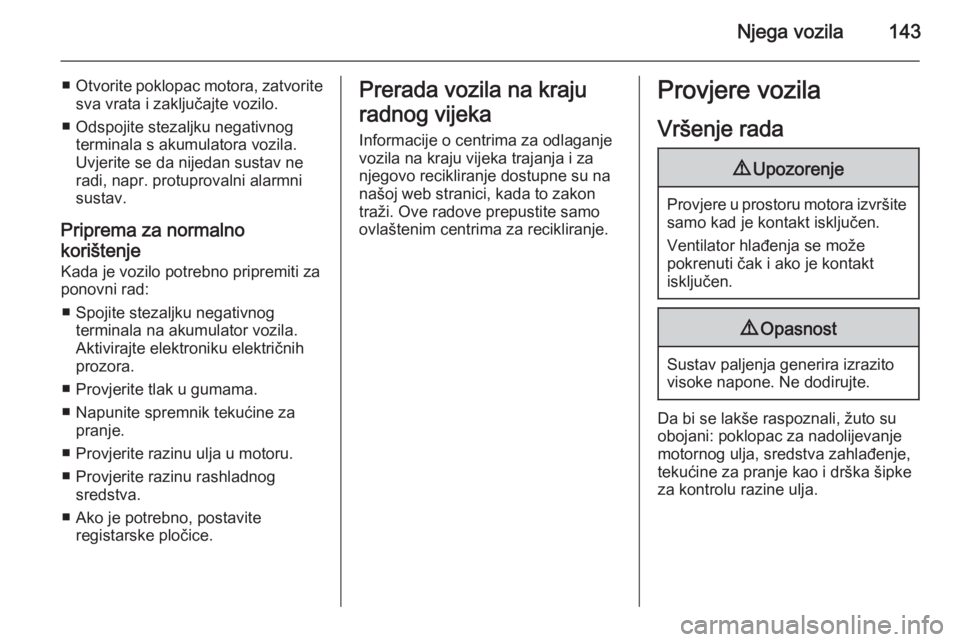

Njega vozila143
■Otvorite poklopac motora, zatvorite
sva vrata i zaključajte vozilo.
■ Odspojite stezaljku negativnog terminala s akumulatora vozila.
Uvjerite se da nijedan sustav ne radi, napr. protuprovalni alarmni
sustav.
Priprema za normalno
korištenje Kada je vozilo potrebno pripremiti za
ponovni rad:
■ Spojite stezaljku negativnog terminala na akumulator vozila.
Aktivirajte elektroniku električnih
prozora.
■ Provjerite tlak u gumama.
■ Napunite spremnik tekućine za pranje.
■ Provjerite razinu ulja u motoru.
■ Provjerite razinu rashladnog sredstva.
■ Ako je potrebno, postavite registarske pločice.Prerada vozila na kraju
radnog vijeka
Informacije o centrima za odlaganje
vozila na kraju vijeka trajanja i za njegovo recikliranje dostupne su na
našoj web stranici, kada to zakon traži. Ove radove prepustite samo
ovlaštenim centrima za recikliranje.Provjere vozila
Vršenje rada9 Upozorenje
Provjere u prostoru motora izvršite
samo kad je kontakt isključen.
Ventilator hlađenja se može
pokrenuti čak i ako je kontakt
isključen.
9 Opasnost
Sustav paljenja generira izrazito
visoke napone. Ne dodirujte.
Da bi se lakše raspoznali, žuto su
obojani: poklopac za nadolijevanje motornog ulja, sredstva zahlađenje,
tekućine za pranje kao i drška šipke
za kontrolu razine ulja.

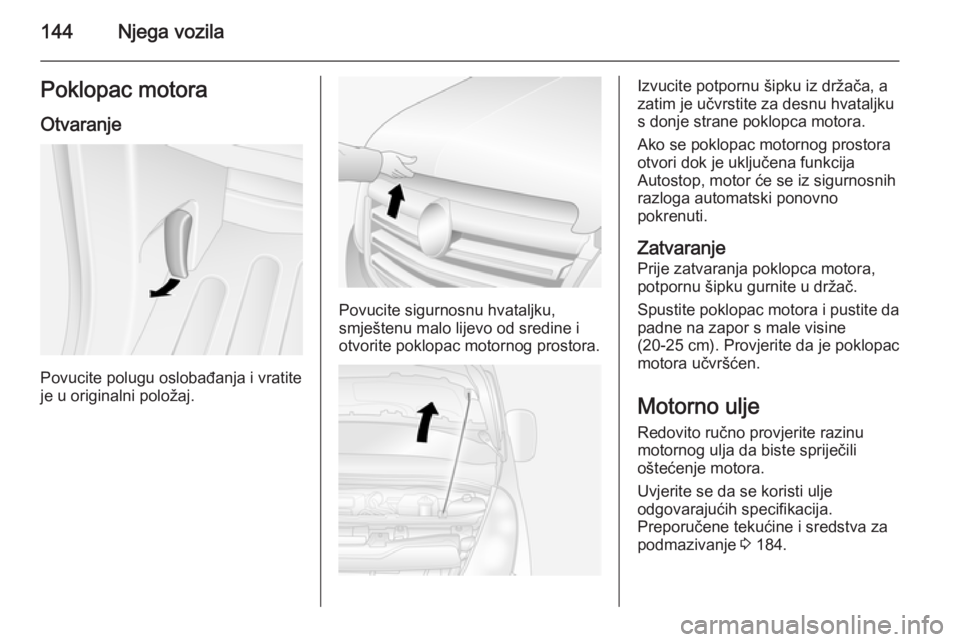

144Njega vozilaPoklopac motora
Otvaranje
Povucite polugu oslobađanja i vratite
je u originalni položaj.
Povucite sigurnosnu hvataljku,
smještenu malo lijevo od sredine i
otvorite poklopac motornog prostora.
Izvucite potpornu šipku iz držača, a
zatim je učvrstite za desnu hvataljku
s donje strane poklopca motora.
Ako se poklopac motornog prostora
otvori dok je uključena funkcija
Autostop, motor će se iz sigurnosnih
razloga automatski ponovno
pokrenuti.
Zatvaranje Prije zatvaranja poklopca motora,
potpornu šipku gurnite u držač.
Spustite poklopac motora i pustite da padne na zapor s male visine
(20-25 cm). Provjerite da je poklopac
motora učvršćen.
Motorno ulje
Redovito ručno provjerite razinu
motornog ulja da biste spriječili
oštećenje motora.
Uvjerite se da se koristi ulje
odgovarajućih specifikacija.
Preporučene tekućine i sredstva za
podmazivanje 3 184.

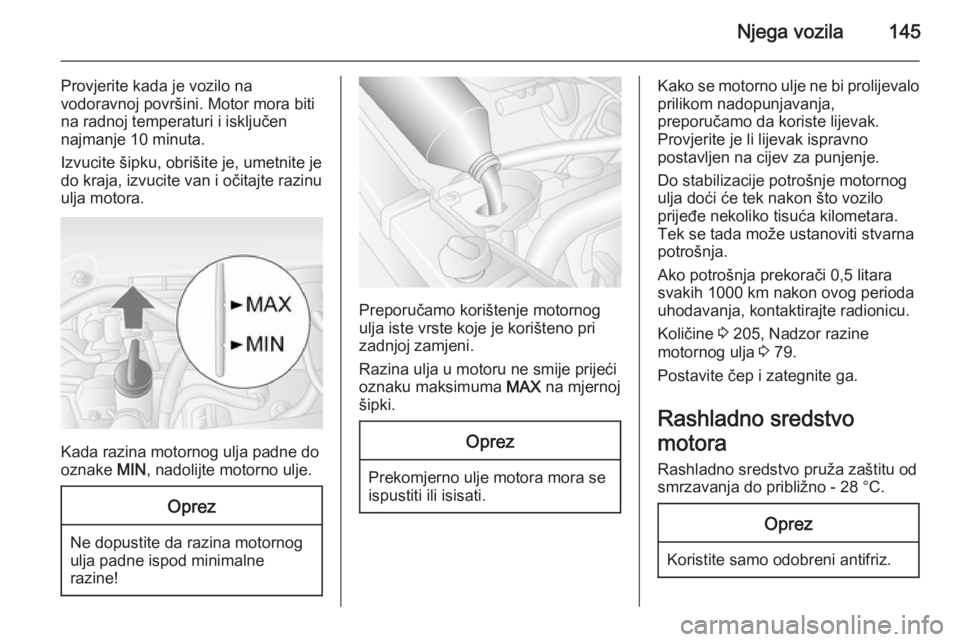

Njega vozila145
Provjerite kada je vozilo na
vodoravnoj površini. Motor mora biti
na radnoj temperaturi i isključen
najmanje 10 minuta.
Izvucite šipku, obrišite je, umetnite je
do kraja, izvucite van i očitajte razinu
ulja motora.
Kada razina motornog ulja padne do
oznake MIN, nadolijte motorno ulje.
Oprez
Ne dopustite da razina motornog
ulja padne ispod minimalne
razine!
Preporučamo korištenje motornog
ulja iste vrste koje je korišteno pri
zadnjoj zamjeni.
Razina ulja u motoru ne smije prijeći
oznaku maksimuma MAX na mjernoj
šipki.
Oprez
Prekomjerno ulje motora mora se
ispustiti ili isisati.
Kako se motorno ulje ne bi prolijevalo prilikom nadopunjavanja,
preporučamo da koriste lijevak.
Provjerite je li lijevak ispravno
postavljen na cijev za punjenje.
Do stabilizacije potrošnje motornog
ulja doći će tek nakon što vozilo
prijeđe nekoliko tisuća kilometara.
Tek se tada može ustanoviti stvarna
potrošnja.
Ako potrošnja prekorači 0,5 litara
svakih 1000 km nakon ovog perioda
uhodavanja, kontaktirajte radionicu.
Količine 3 205, Nadzor razine
motornog ulja 3 79.
Postavite čep i zategnite ga.
Rashladno sredstvo
motora
Rashladno sredstvo pruža zaštitu od
smrzavanja do približno - 28 °C.Oprez
Koristite samo odobreni antifriz.

146Njega vozila

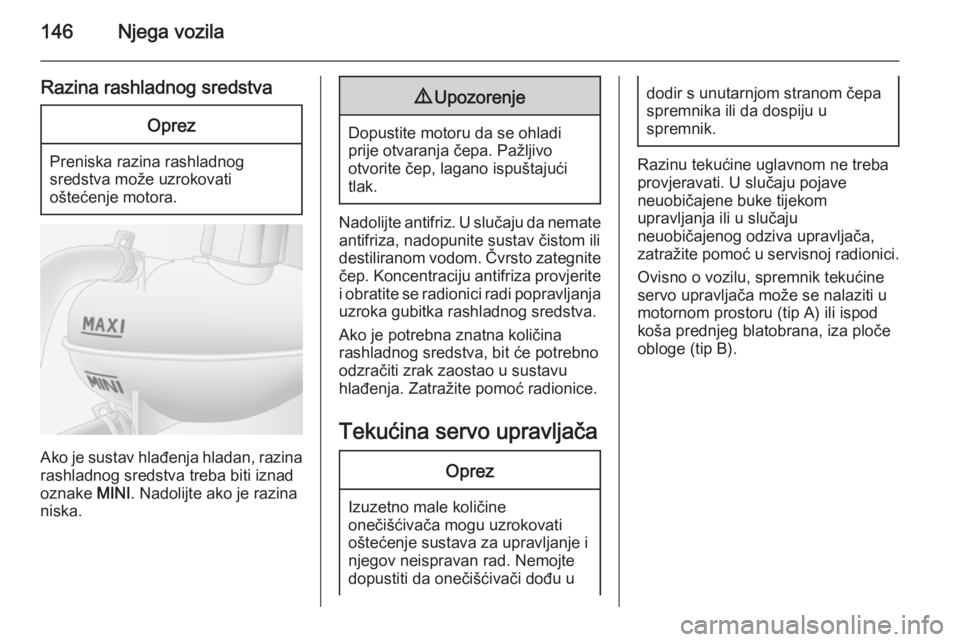

Razina rashladnog sredstvaOprez
Preniska razina rashladnog
sredstva može uzrokovati
oštećenje motora.
Ako je sustav hlađenja hladan, razina
rashladnog sredstva treba biti iznad
oznake MINI. Nadolijte ako je razina
niska.
9 Upozorenje
Dopustite motoru da se ohladi
prije otvaranja čepa. Pažljivo
otvorite čep, lagano ispuštajući tlak.
Nadolijte antifriz. U slučaju da nemate
antifriza, nadopunite sustav čistom ili
destiliranom vodom. Čvrsto zategnite čep. Koncentraciju antifriza provjerite
i obratite se radionici radi popravljanja
uzroka gubitka rashladnog sredstva.
Ako je potrebna znatna količina
rashladnog sredstva, bit će potrebno
odzračiti zrak zaostao u sustavu
hlađenja. Zatražite pomoć radionice.
Tekućina servo upravljača
Oprez
Izuzetno male količine
onečišćivača mogu uzrokovati
oštećenje sustava za upravljanje i njegov neispravan rad. Nemojtedopustiti da onečišćivači dođu u
dodir s unutarnjom stranom čepa
spremnika ili da dospiju u
spremnik.
Razinu tekućine uglavnom ne treba
provjeravati. U slučaju pojave
neuobičajene buke tijekom
upravljanja ili u slučaju
neuobičajenog odziva upravljača,
zatražite pomoć u servisnoj radionici.
Ovisno o vozilu, spremnik tekućine
servo upravljača može se nalaziti u
motornom prostoru (tip A) ili ispod koša prednjeg blatobrana, iza ploče
obloge (tip B).

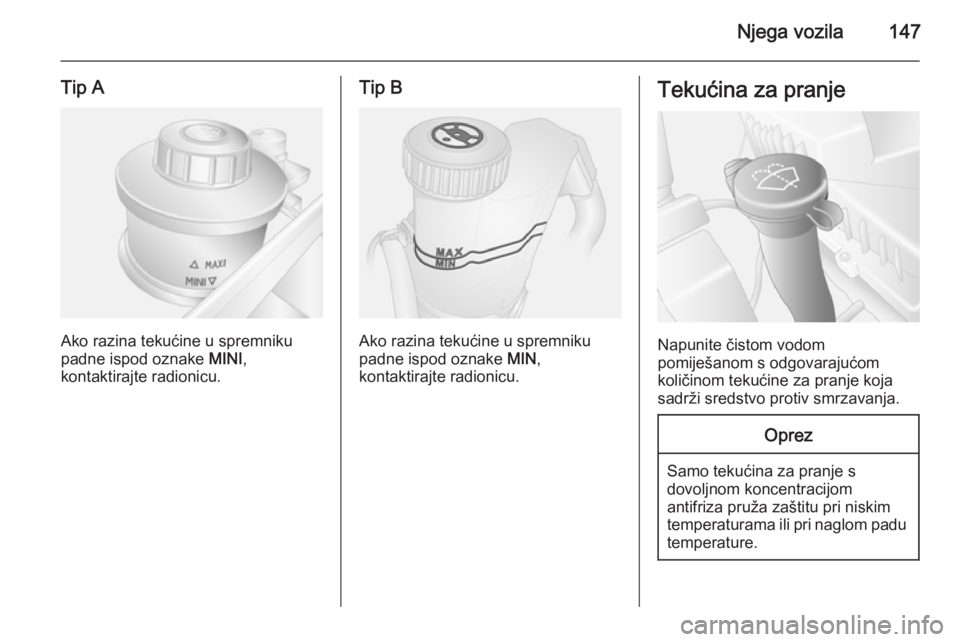

Njega vozila147
Tip A
Ako razina tekućine u spremniku
padne ispod oznake MINI,
kontaktirajte radionicu.
Tip B
Ako razina tekućine u spremniku
padne ispod oznake MIN,
kontaktirajte radionicu.
Tekućina za pranje
Napunite čistom vodom
pomiješanom s odgovarajućom
količinom tekućine za pranje koja
sadrži sredstvo protiv smrzavanja.
Oprez
Samo tekućina za pranje s
dovoljnom koncentracijom
antifriza pruža zaštitu pri niskim
temperaturama ili pri naglom padu
temperature.

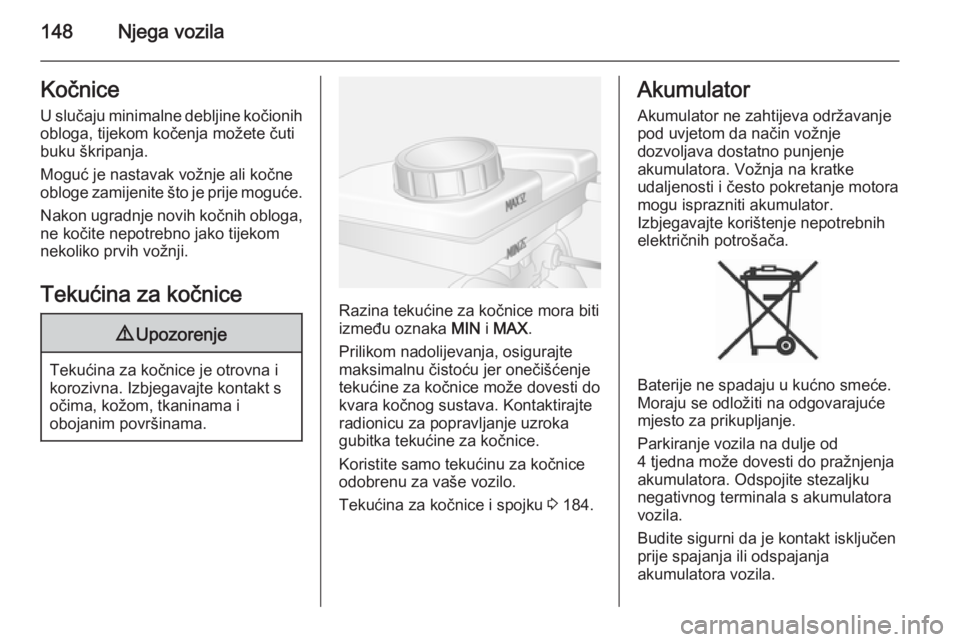

148Njega vozilaKočnice
U slučaju minimalne debljine kočionih obloga, tijekom kočenja možete čuti
buku škripanja.
Moguć je nastavak vožnje ali kočne obloge zamijenite što je prije moguće.
Nakon ugradnje novih kočnih obloga,
ne kočite nepotrebno jako tijekom
nekoliko prvih vožnji.
Tekućina za kočnice9 Upozorenje
Tekućina za kočnice je otrovna i
korozivna. Izbjegavajte kontakt s očima, kožom, tkaninama i
obojanim površinama.
Razina tekućine za kočnice mora biti
između oznaka MIN i MAX .
Prilikom nadolijevanja, osigurajte
maksimalnu čistoću jer onečišćenje
tekućine za kočnice može dovesti do
kvara kočnog sustava. Kontaktirajte
radionicu za popravljanje uzroka
gubitka tekućine za kočnice.
Koristite samo tekućinu za kočnice
odobrenu za vaše vozilo.
Tekućina za kočnice i spojku 3 184.
Akumulator
Akumulator ne zahtijeva održavanje
pod uvjetom da način vožnje
dozvoljava dostatno punjenje
akumulatora. Vožnja na kratke
udaljenosti i često pokretanje motora
mogu isprazniti akumulator.
Izbjegavajte korištenje nepotrebnih
električnih potrošača.
Baterije ne spadaju u kućno smeće.
Moraju se odložiti na odgovarajuće mjesto za prikupljanje.
Parkiranje vozila na dulje od
4 tjedna može dovesti do pražnjenja
akumulatora. Odspojite stezaljku
negativnog terminala s akumulatora
vozila.
Budite sigurni da je kontakt isključen
prije spajanja ili odspajanja
akumulatora vozila.
