OPEL MOVANO_B 2015.5 Priručnik za vlasnika (in Croatian)

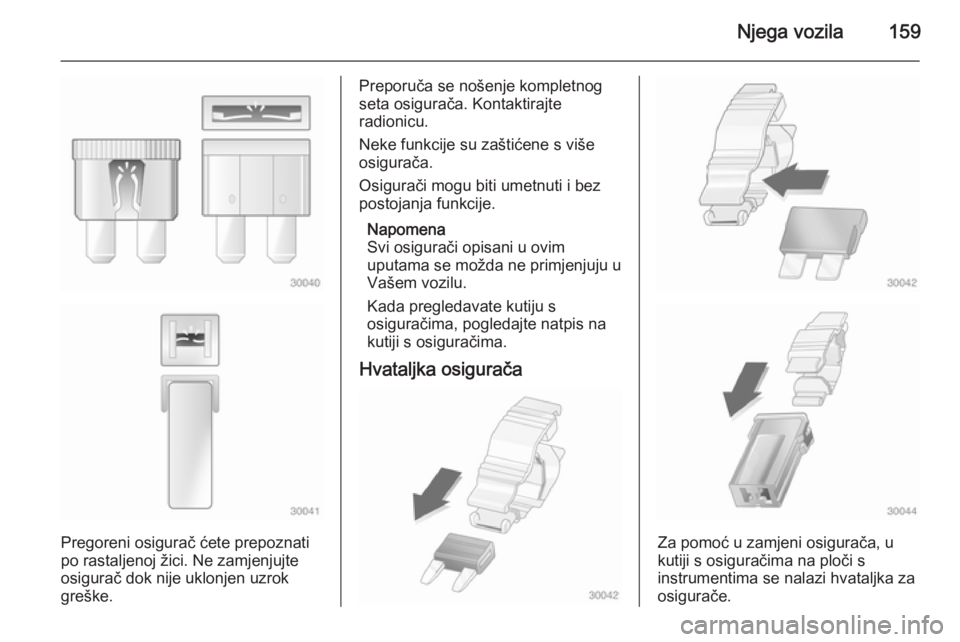

Njega vozila159
Pregoreni osigurač ćete prepoznati
po rastaljenoj žici. Ne zamjenjujte osigurač dok nije uklonjen uzrok
greške.
Preporuča se nošenje kompletnog
seta osigurača. Kontaktirajte
radionicu.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Napomena
Svi osigurači opisani u ovim
uputama se možda ne primjenjuju u
Vašem vozilu.
Kada pregledavate kutiju s
osiguračima, pogledajte natpis na
kutiji s osiguračima.
Hvataljka osigurača
Za pomoć u zamjeni osigurača, u
kutiji s osiguračima na ploči s
instrumentima se nalazi hvataljka za
osigurače.

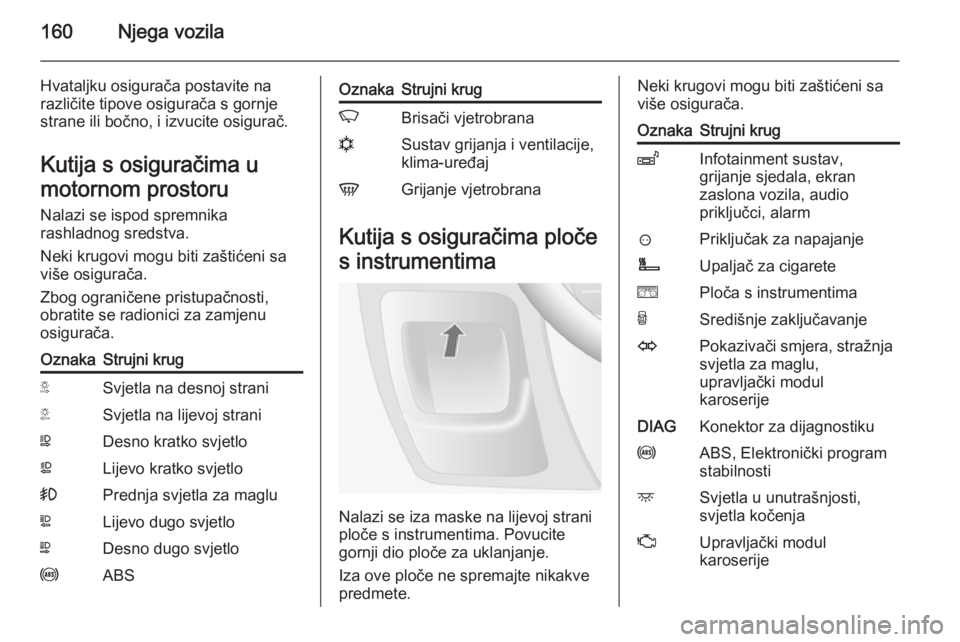

160Njega vozila
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno, i izvucite osigurač.
Kutija s osiguračima u
motornom prostoru
Nalazi se ispod spremnika
rashladnog sredstva.
Neki krugovi mogu biti zaštićeni sa
više osigurača.
Zbog ograničene pristupačnosti, obratite se radionici za zamjenu
osigurača.OznakaStrujni krugSSvjetla na desnoj straniTSvjetla na lijevoj straniWDesno kratko svjetloaLijevo kratko svjetlo>Prednja svjetla za magluLLijevo dugo svjetloNDesno dugo svjetlouABSOznakaStrujni krugKBrisači vjetrobrananSustav grijanja i ventilacije,
klima-uređajVGrijanje vjetrobrana
Kutija s osiguračima ploče
s instrumentima
Nalazi se iza maske na lijevoj strani
ploče s instrumentima. Povucite
gornji dio ploče za uklanjanje.
Iza ove ploče ne spremajte nikakve
predmete.
Neki krugovi mogu biti zaštićeni sa
više osigurača.OznakaStrujni krugZInfotainment sustav,
grijanje sjedala, ekran
zaslona vozila, audio
priključci, alarm?Priključak za napajanjeÌUpaljač za cigareteePloča s instrumentimaUSredišnje zaključavanjeOPokazivači smjera, stražnja
svjetla za maglu,
upravljački modul
karoserijeDIAGKonektor za dijagnostikuuABS, Elektronički program
stabilnostidSvjetla u unutrašnjosti,
svjetla kočenjaZUpravljački modul
karoserije

Njega vozila161

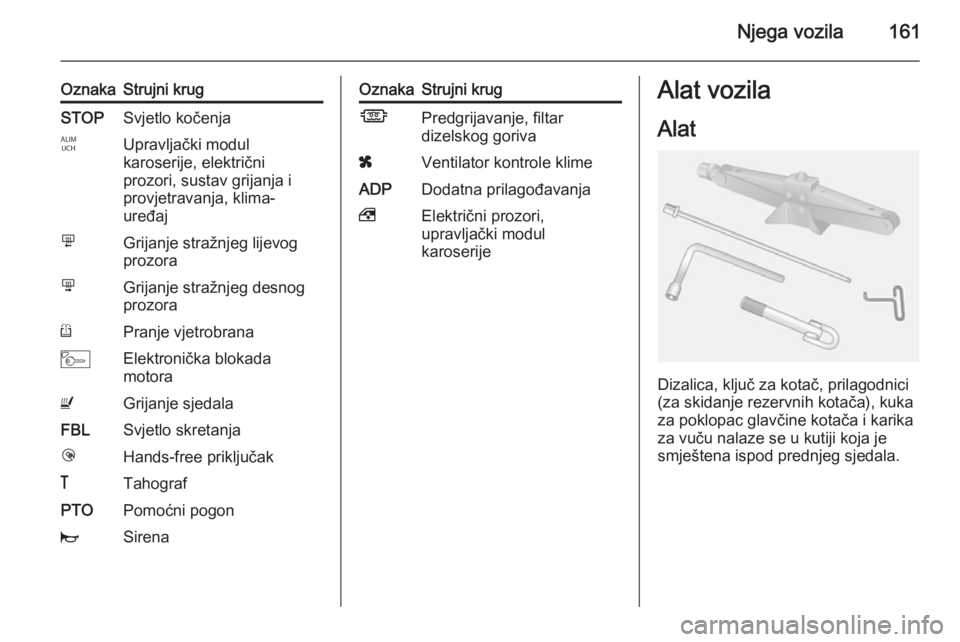

OznakaStrujni krugSTOPSvjetlo kočenjaIUpravljački modul
karoserije, električni
prozori, sustav grijanja i
provjetravanja, klima-
uređajmGrijanje stražnjeg lijevog
prozoranGrijanje stražnjeg desnog
prozoraRPranje vjetrobranaMElektronička blokada
motoraUGrijanje sjedalaFBLSvjetlo skretanjalHands-free priključak&TahografPTOPomoćni pogonjSirenaOznakaStrujni krugÍPredgrijavanje, filtar
dizelskog gorivaxVentilator kontrole klimeADPDodatna prilagođavanja,Električni prozori,
upravljački modul
karoserijeAlat vozila
Alat
Dizalica, ključ za kotač, prilagodnici
(za skidanje rezervnih kotača), kuka za poklopac glavčine kotača i karikaza vuču nalaze se u kutiji koja je
smještena ispod prednjeg sjedala.

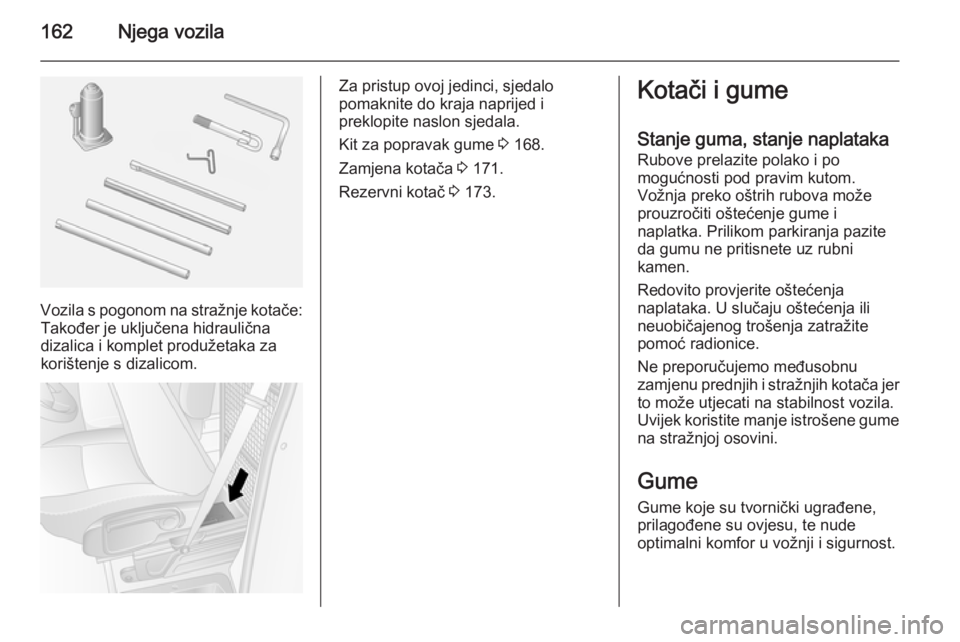

162Njega vozila
Vozila s pogonom na stražnje kotače:Također je uključena hidraulična
dizalica i komplet produžetaka za
korištenje s dizalicom.
Za pristup ovoj jedinci, sjedalo
pomaknite do kraja naprijed i
preklopite naslon sjedala.
Kit za popravak gume 3 168.
Zamjena kotača 3 171.
Rezervni kotač 3 173.Kotači i gume
Stanje guma, stanje naplataka
Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Ne preporučujemo međusobnu
zamjenu prednjih i stražnjih kotača jer to može utjecati na stabilnost vozila.Uvijek koristite manje istrošene gume
na stražnjoj osovini.
Gume
Gume koje su tvornički ugrađene,
prilagođene su ovjesu, te nude
optimalni komfor u vožnji i sigurnost.

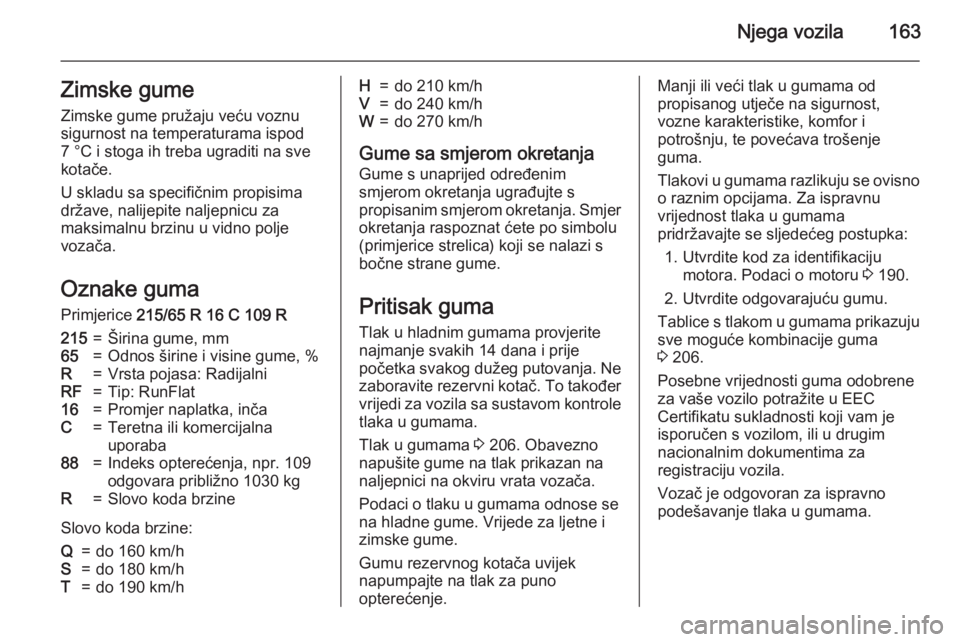

Njega vozila163Zimske gume
Zimske gume pružaju veću voznu
sigurnost na temperaturama ispod 7 °C i stoga ih treba ugraditi na sve
kotače.
U skladu sa specifičnim propisima
države, nalijepite naljepnicu za
maksimalnu brzinu u vidno polje
vozača.
Oznake guma
Primjerice 215/65 R 16 C 109 R215=Širina gume, mm65=Odnos širine i visine gume, %R=Vrsta pojasa: RadijalniRF=Tip: RunFlat16=Promjer naplatka, inčaC=Teretna ili komercijalna
uporaba88=Indeks opterećenja, npr. 109
odgovara približno 1030 kgR=Slovo koda brzine
Slovo koda brzine:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
Gume sa smjerom okretanja
Gume s unaprijed određenim
smjerom okretanja ugrađujte s
propisanim smjerom okretanja. Smjer
okretanja raspoznat ćete po simbolu
(primjerice strelica) koji se nalazi s bočne strane gume.
Pritisak guma
Tlak u hladnim gumama provjerite
najmanje svakih 14 dana i prije početka svakog dužeg putovanja. Ne zaboravite rezervni kotač. To također
vrijedi za vozila sa sustavom kontrole tlaka u gumama.
Tlak u gumama 3 206. Obavezno
napušite gume na tlak prikazan na naljepnici na okviru vrata vozača.
Podaci o tlaku u gumama odnose se
na hladne gume. Vrijede za ljetne i
zimske gume.
Gumu rezervnog kotača uvijek
napumpajte na tlak za puno
opterećenje.
Manji ili veći tlak u gumama od
propisanog utječe na sigurnost,
vozne karakteristike, komfor i
potrošnju, te povećava trošenje
guma.
Tlakovi u gumama razlikuju se ovisno
o raznim opcijama. Za ispravnu
vrijednost tlaka u gumama
pridržavajte se sljedećeg postupka:
1. Utvrdite kod za identifikaciju motora. Podaci o motoru 3 190.
2. Utvrdite odgovarajuću gumu.
Tablice s tlakom u gumama prikazuju sve moguće kombinacije guma
3 206.
Posebne vrijednosti guma odobrene
za vaše vozilo potražite u EEC
Certifikatu sukladnosti koji vam je
isporučen s vozilom, ili u drugim
nacionalnim dokumentima za
registraciju vozila.
Vozač je odgovoran za ispravno
podešavanje tlaka u gumama.

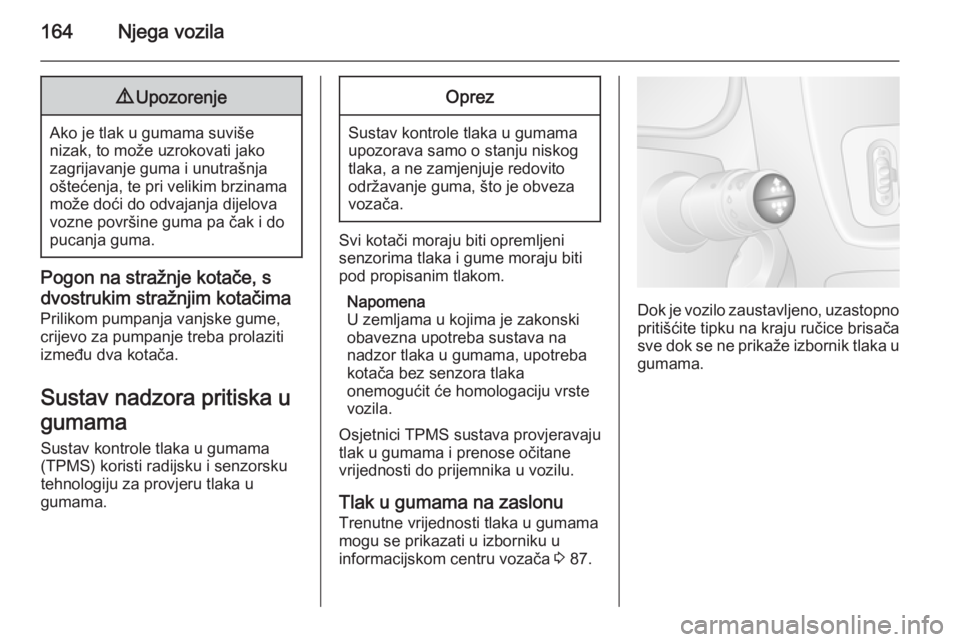

164Njega vozila9Upozorenje
Ako je tlak u gumama suviše
nizak, to može uzrokovati jako
zagrijavanje guma i unutrašnja
oštećenja, te pri velikim brzinama
može doći do odvajanja dijelova
vozne površine guma pa čak i do
pucanja guma.
Pogon na stražnje kotače, s
dvostrukim stražnjim kotačima
Prilikom pumpanja vanjske gume,
crijevo za pumpanje treba prolaziti između dva kotača.
Sustav nadzora pritiska u
gumama
Sustav kontrole tlaka u gumama
(TPMS) koristi radijsku i senzorsku
tehnologiju za provjeru tlaka u
gumama.
Oprez
Sustav kontrole tlaka u gumama
upozorava samo o stanju niskog
tlaka, a ne zamjenjuje redovito
održavanje guma, što je obveza
vozača.
Svi kotači moraju biti opremljeni
senzorima tlaka i gume moraju biti
pod propisanim tlakom.
Napomena
U zemljama u kojima je zakonski
obavezna upotreba sustava na
nadzor tlaka u gumama, upotreba
kotača bez senzora tlaka
onemogućit će homologaciju vrste
vozila.
Osjetnici TPMS sustava provjeravaju
tlak u gumama i prenose očitane vrijednosti do prijemnika u vozilu.
Tlak u gumama na zaslonu
Trenutne vrijednosti tlaka u gumama
mogu se prikazati u izborniku u
informacijskom centru vozača 3 87.
Dok je vozilo zaustavljeno, uzastopno
pritišćite tipku na kraju ručice brisača
sve dok se ne prikaže izbornik tlaka u gumama.

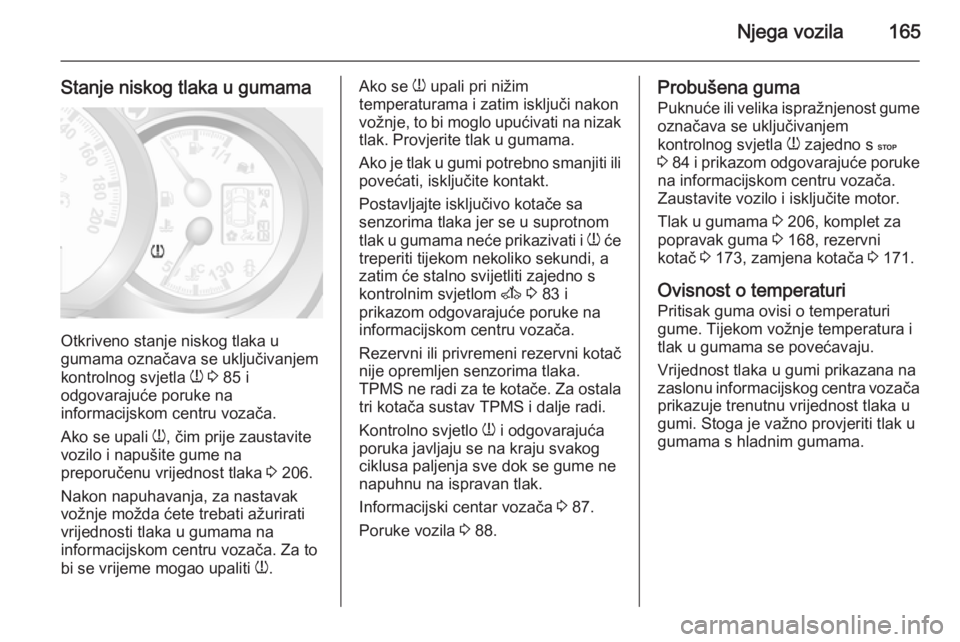

Njega vozila165
Stanje niskog tlaka u gumama
Otkriveno stanje niskog tlaka u
gumama označava se uključivanjem
kontrolnog svjetla w 3 85 i
odgovarajuće poruke na
informacijskom centru vozača.
Ako se upali w, čim prije zaustavite
vozilo i napušite gume na
preporučenu vrijednost tlaka 3 206.
Nakon napuhavanja, za nastavak
vožnje možda ćete trebati ažurirati
vrijednosti tlaka u gumama na
informacijskom centru vozača. Za to
bi se vrijeme mogao upaliti w.
Ako se
w upali pri nižim
temperaturama i zatim isključi nakon
vožnje, to bi moglo upućivati na nizak
tlak. Provjerite tlak u gumama.
Ako je tlak u gumi potrebno smanjiti ili
povećati, isključite kontakt.
Postavljajte isključivo kotače sa
senzorima tlaka jer se u suprotnom
tlak u gumama neće prikazivati i w će
treperiti tijekom nekoliko sekundi, a
zatim će stalno svijetliti zajedno s
kontrolnim svjetlom A 3 83 i
prikazom odgovarajuće poruke na
informacijskom centru vozača.
Rezervni ili privremeni rezervni kotač
nije opremljen senzorima tlaka.
TPMS ne radi za te kotače. Za ostala tri kotača sustav TPMS i dalje radi.
Kontrolno svjetlo w i odgovarajuća
poruka javljaju se na kraju svakog
ciklusa paljenja sve dok se gume ne
napuhnu na ispravan tlak.
Informacijski centar vozača 3 87.
Poruke vozila 3 88.Probušena guma
Puknuće ili velika ispražnjenost gume
označava se uključivanjem
kontrolnog svjetla w zajedno s C
3 84 i prikazom odgovarajuće poruke
na informacijskom centru vozača. Zaustavite vozilo i isključite motor.
Tlak u gumama 3 206, komplet za
popravak guma 3 168, rezervni
kotač 3 173, zamjena kotača 3 171.
Ovisnost o temperaturi
Pritisak guma ovisi o temperaturi
gume. Tijekom vožnje temperatura i
tlak u gumama se povećavaju.
Vrijednost tlaka u gumi prikazana na
zaslonu informacijskog centra vozača
prikazuje trenutnu vrijednost tlaka u
gumi. Stoga je važno provjeriti tlak u
gumama s hladnim gumama.

166Njega vozila

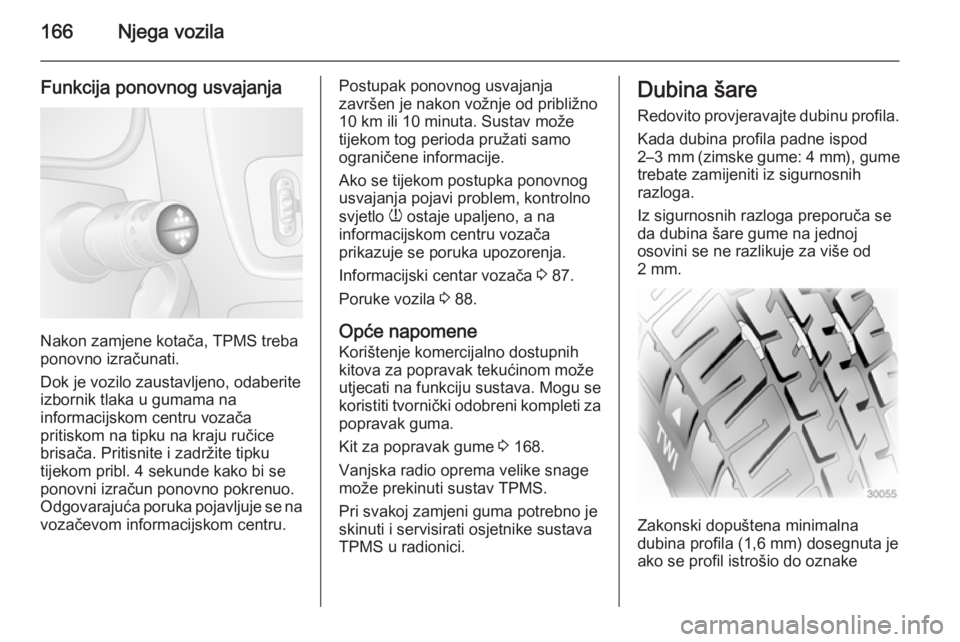

Funkcija ponovnog usvajanja
Nakon zamjene kotača, TPMS treba
ponovno izračunati.
Dok je vozilo zaustavljeno, odaberite
izbornik tlaka u gumama na
informacijskom centru vozača
pritiskom na tipku na kraju ručice
brisača. Pritisnite i zadržite tipku
tijekom pribl. 4 sekunde kako bi se
ponovni izračun ponovno pokrenuo.
Odgovarajuća poruka pojavljuje se na vozačevom informacijskom centru.
Postupak ponovnog usvajanja
završen je nakon vožnje od približno
10 km ili 10 minuta. Sustav može
tijekom tog perioda pružati samo
ograničene informacije.
Ako se tijekom postupka ponovnog
usvajanja pojavi problem, kontrolno
svjetlo w ostaje upaljeno, a na
informacijskom centru vozača
prikazuje se poruka upozorenja.
Informacijski centar vozača 3 87.
Poruke vozila 3 88.
Opće napomene Korištenje komercijalno dostupnih
kitova za popravak tekućinom može
utjecati na funkciju sustava. Mogu se
koristiti tvornički odobreni kompleti za
popravak guma.
Kit za popravak gume 3 168.
Vanjska radio oprema velike snage
može prekinuti sustav TPMS.
Pri svakoj zamjeni guma potrebno je
skinuti i servisirati osjetnike sustava
TPMS u radionici.Dubina šare
Redovito provjeravajte dubinu profila. Kada dubina profila padne ispod2–3 mm (zimske gume: 4 mm), gume
trebate zamijeniti iz sigurnosnih
razloga.
Iz sigurnosnih razloga preporuča se
da dubina šare gume na jednoj
osovini se ne razlikuje za više od
2 mm.
Zakonski dopuštena minimalna
dubina profila (1,6 mm) dosegnuta je
ako se profil istrošio do oznake

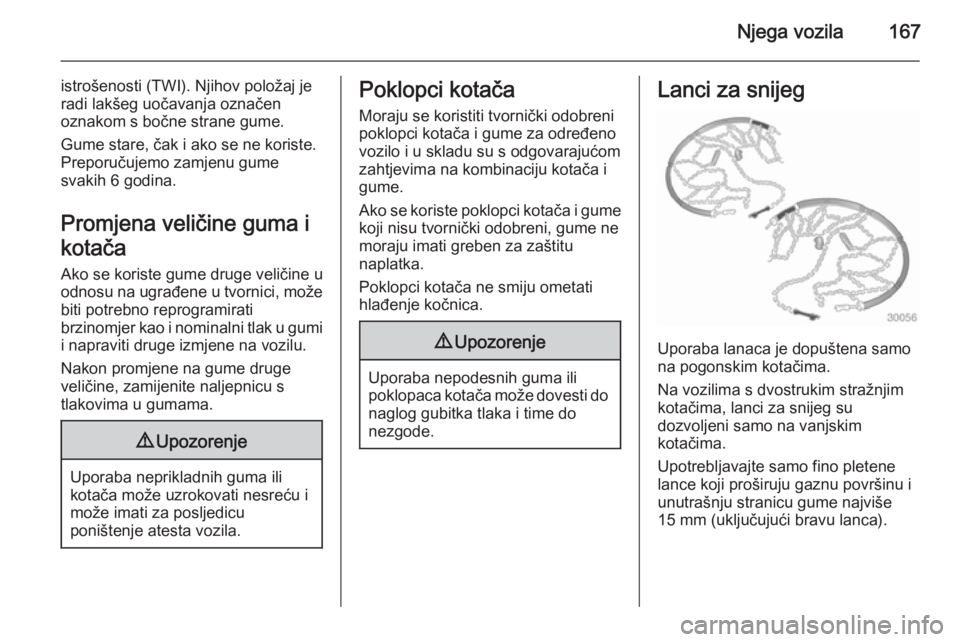

Njega vozila167
istrošenosti (TWI). Njihov položaj je
radi lakšeg uočavanja označen
oznakom s bočne strane gume.
Gume stare, čak i ako se ne koriste.
Preporučujemo zamjenu gume
svakih 6 godina.
Promjena veličine guma i
kotača
Ako se koriste gume druge veličine u
odnosu na ugrađene u tvornici, može
biti potrebno reprogramirati
brzinomjer kao i nominalni tlak u gumi
i napraviti druge izmjene na vozilu.
Nakon promjene na gume druge
veličine, zamijenite naljepnicu s
tlakovima u gumama.9 Upozorenje
Uporaba neprikladnih guma ili
kotača može uzrokovati nesreću i
može imati za posljedicu
poništenje atesta vozila.
Poklopci kotača
Moraju se koristiti tvornički odobreni
poklopci kotača i gume za određeno
vozilo i u skladu su s odgovarajućom
zahtjevima na kombinaciju kotača i
gume.
Ako se koriste poklopci kotača i gume koji nisu tvornički odobreni, gume nemoraju imati greben za zaštitu
naplatka.
Poklopci kotača ne smiju ometati
hlađenje kočnica.9 Upozorenje
Uporaba nepodesnih guma ili
poklopaca kotača može dovesti do naglog gubitka tlaka i time do
nezgode.
Lanci za snijeg
Uporaba lanaca je dopuštena samo
na pogonskim kotačima.
Na vozilima s dvostrukim stražnjim
kotačima, lanci za snijeg su
dozvoljeni samo na vanjskim
kotačima.
Upotrebljavajte samo fino pletene
lance koji proširuju gaznu površinu i
unutrašnju stranicu gume najviše
15 mm (uključujući bravu lanca).

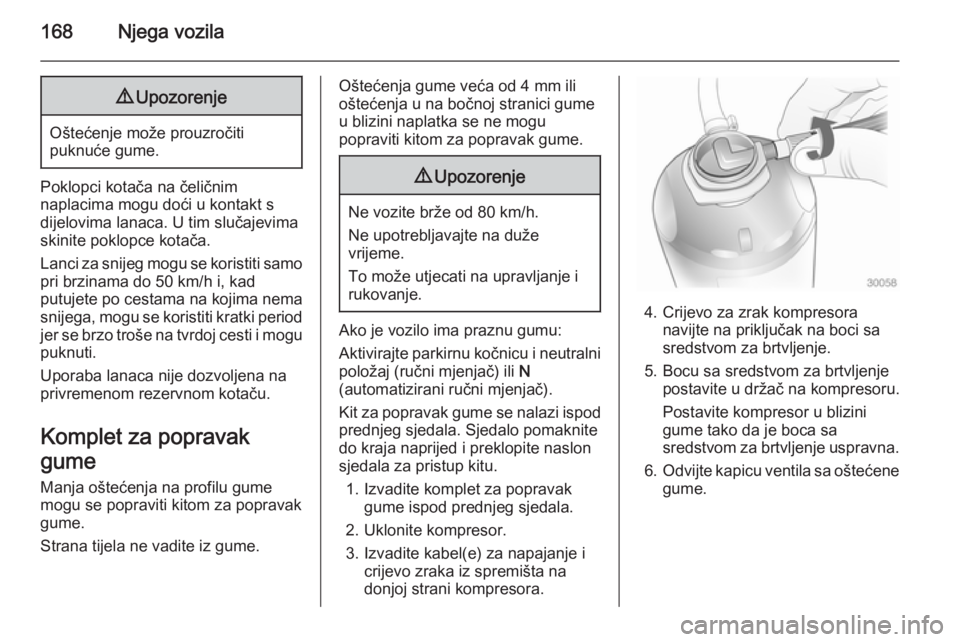

168Njega vozila9Upozorenje
Oštećenje može prouzročiti
puknuće gume.
Poklopci kotača na čeličnim
naplacima mogu doći u kontakt s
dijelovima lanaca. U tim slučajevima
skinite poklopce kotača.
Lanci za snijeg mogu se koristiti samo pri brzinama do 50 km/h i, kad
putujete po cestama na kojima nema
snijega, mogu se koristiti kratki period jer se brzo troše na tvrdoj cesti i mogu
puknuti.
Uporaba lanaca nije dozvoljena na
privremenom rezervnom kotaču.
Komplet za popravak
gume Manja oštećenja na profilu gumemogu se popraviti kitom za popravak
gume.
Strana tijela ne vadite iz gume.
Oštećenja gume veća od 4 mm ili
oštećenja u na bočnoj stranici gume
u blizini naplatka se ne mogu
popraviti kitom za popravak gume.9 Upozorenje
Ne vozite brže od 80 km/h.
Ne upotrebljavajte na duže
vrijeme.
To može utjecati na upravljanje i
rukovanje.
Ako je vozilo ima praznu gumu:
Aktivirajte parkirnu kočnicu i neutralni
položaj (ručni mjenjač) ili N
(automatizirani ručni mjenjač).
Kit za popravak gume se nalazi ispod
prednjeg sjedala. Sjedalo pomaknite
do kraja naprijed i preklopite naslon
sjedala za pristup kitu.
1. Izvadite komplet za popravak gume ispod prednjeg sjedala.
2. Uklonite kompresor.
3. Izvadite kabel(e) za napajanje i crijevo zraka iz spremišta nadonjoj strani kompresora.
4. Crijevo za zrak kompresora navijte na priključak na boci sa
sredstvom za brtvljenje.
5. Bocu sa sredstvom za brtvljenje postavite u držač na kompresoru.
Postavite kompresor u blizini
gume tako da je boca sa
sredstvom za brtvljenje uspravna.
6. Odvijte kapicu ventila sa oštećene
gume.
