OPEL MOVANO_B 2015.5 Priručnik za vlasnika (in Croatian)

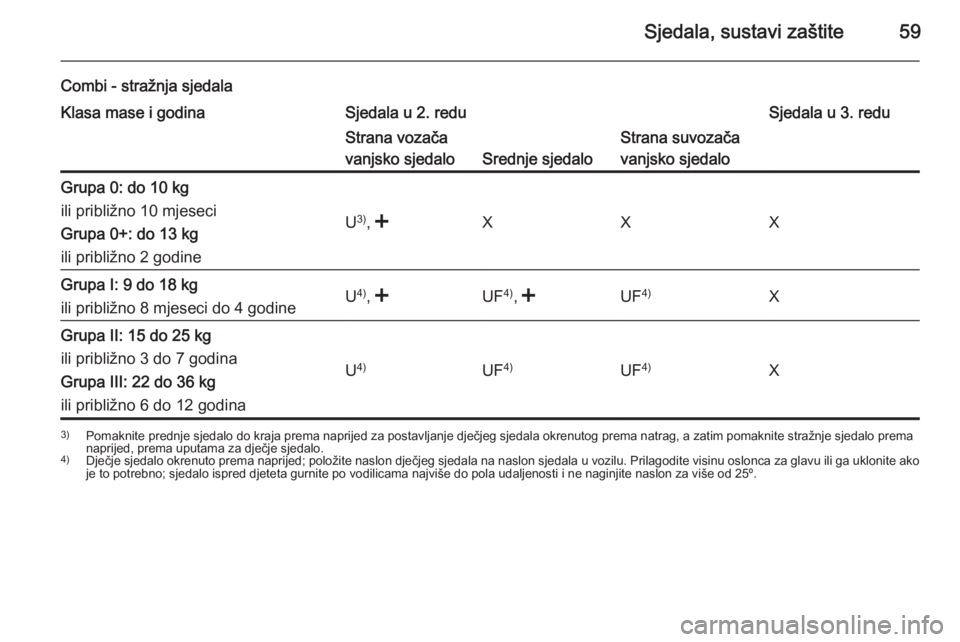

Sjedala, sustavi zaštite59
Combi - stražnja sjedalaKlasa mase i godinaSjedala u 2. reduSjedala u 3. reduStrana vozača
vanjsko sjedalo
Srednje sjedalo
Strana suvozača
vanjsko sjedaloGrupa 0: do 10 kg
ili približno 10 mjeseci
Grupa 0+: do 13 kg
ili približno 2 godine
U 3)
, Grupa I: 9 do 18 kg
ili približno 8 mjeseci do 4 godineU 4)
, , ili približno 3 do 7 godina
Grupa III: 22 do 36 kg
ili približno 6 do 12 godina
U 4)UF 4)UF4)X
3)
Pomaknite prednje sjedalo do kraja prema naprijed za postavljanje dječjeg sjedala okrenutog prema natrag, a zatim pomaknite stražnje sjedalo prema
naprijed, prema uputama za dječje sjedalo.
4) Dječje sjedalo okrenuto prema naprijed; položite naslon dječjeg sjedala na naslon sjedala u vozilu. Prilagodite visinu oslonca za glavu ili ga uklonite ako
je to potrebno; sjedalo ispred djeteta gurnite po vodilicama najviše do pola udaljenosti i ne naginjite naslon za više od 25º.

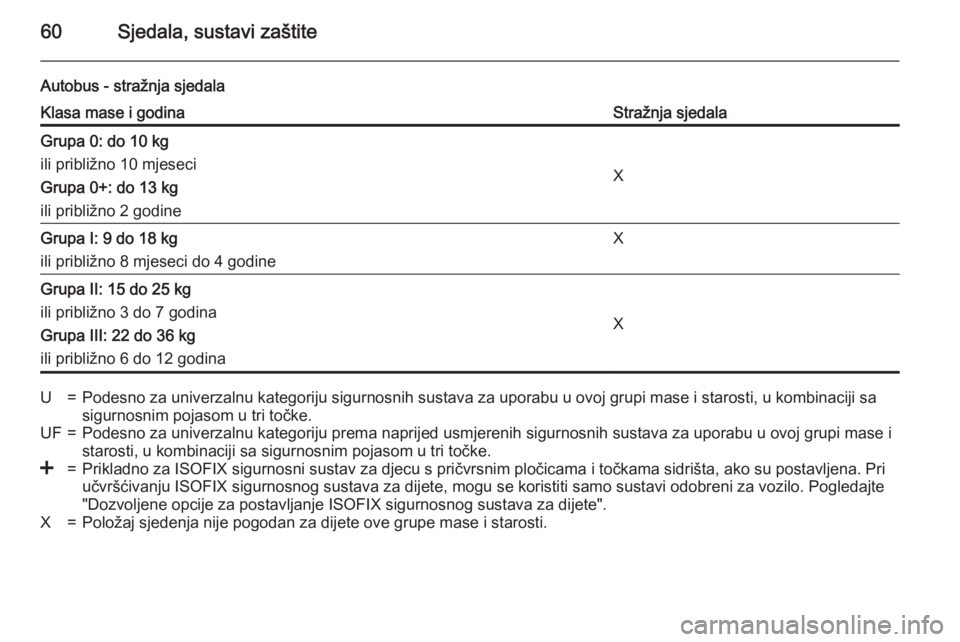

60Sjedala, sustavi zaštite
Autobus - stražnja sjedalaKlasa mase i godinaStražnja sjedalaGrupa 0: do 10 kg
ili približno 10 mjeseci
Grupa 0+: do 13 kg
ili približno 2 godine
X
Grupa I: 9 do 18 kg
ili približno 8 mjeseci do 4 godineXGrupa II: 15 do 25 kg
ili približno 3 do 7 godina
Grupa III: 22 do 36 kg
ili približno 6 do 12 godina
X
U=Podesno za univerzalnu kategoriju sigurnosnih sustava za uporabu u ovoj grupi mase i starosti, u kombinaciji sa
sigurnosnim pojasom u tri točke.UF=Podesno za univerzalnu kategoriju prema naprijed usmjerenih sigurnosnih sustava za uporabu u ovoj grupi mase i
starosti, u kombinaciji sa sigurnosnim pojasom u tri točke.<=Prikladno za ISOFIX sigurnosni sustav za djecu s pričvrsnim pločicama i točkama sidrišta, ako su postavljena. Pri učvršćivanju ISOFIX sigurnosnog sustava za dijete, mogu se koristiti samo sustavi odobreni za vozilo. Pogledajte
"Dozvoljene opcije za postavljanje ISOFIX sigurnosnog sustava za dijete".X=Položaj sjedenja nije pogodan za dijete ove grupe mase i starosti.

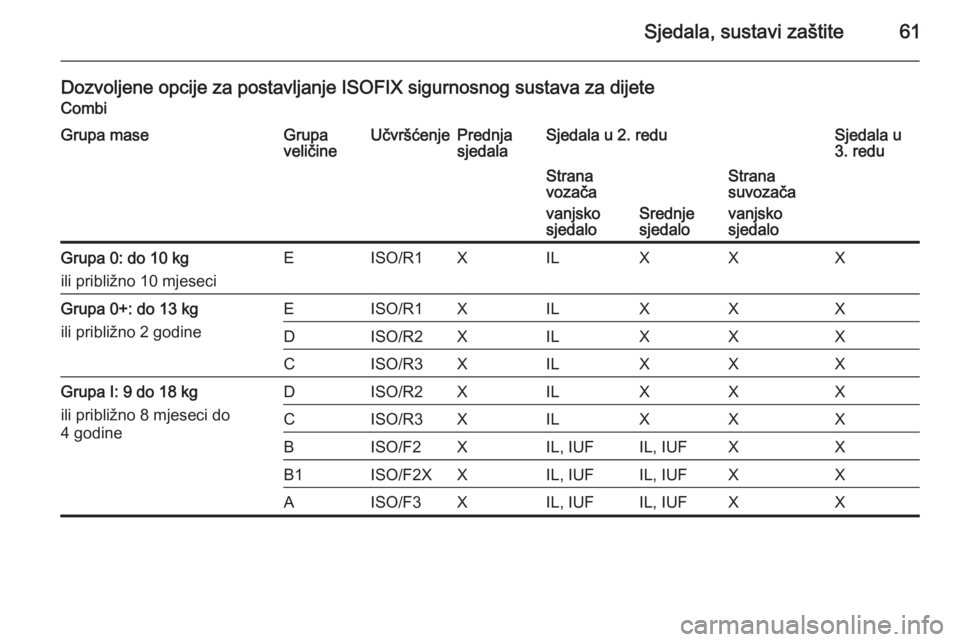

Sjedala, sustavi zaštite61
Dozvoljene opcije za postavljanje ISOFIX sigurnosnog sustava za dijeteCombiGrupa maseGrupa
veličineUčvršćenjePrednja
sjedalaSjedala u 2. reduSjedala u
3. reduStrana
vozača
vanjsko
sjedalo
Srednje
sjedalo
Strana
suvozača
vanjsko
sjedaloGrupa 0: do 10 kg
ili približno 10 mjeseciEISO/R1XILXXXGrupa 0+: do 13 kg
ili približno 2 godineEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXGrupa I: 9 do 18 kg
ili približno 8 mjeseci do
4 godineDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXX

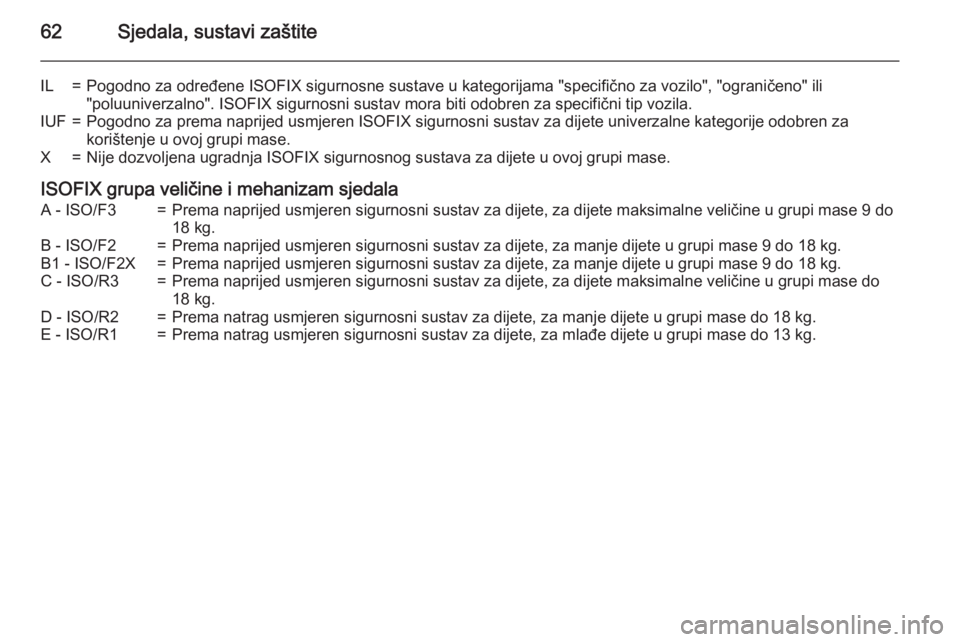

62Sjedala, sustavi zaštite
IL=Pogodno za određene ISOFIX sigurnosne sustave u kategorijama "specifično za vozilo", "ograničeno" ili"poluuniverzalno". ISOFIX sigurnosni sustav mora biti odobren za specifični tip vozila.IUF=Pogodno za prema naprijed usmjeren ISOFIX sigurnosni sustav za dijete univerzalne kategorije odobren zakorištenje u ovoj grupi mase.X=Nije dozvoljena ugradnja ISOFIX sigurnosnog sustava za dijete u ovoj grupi mase.
ISOFIX grupa veličine i mehanizam sjedala
A - ISO/F3=Prema naprijed usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase 9 do
18 kg.B - ISO/F2=Prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kg.B1 - ISO/F2X=Prema naprijed usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase 9 do 18 kg.C - ISO/R3=Prema naprijed usmjeren sigurnosni sustav za dijete, za dijete maksimalne veličine u grupi mase do
18 kg.D - ISO/R2=Prema natrag usmjeren sigurnosni sustav za dijete, za manje dijete u grupi mase do 18 kg.E - ISO/R1=Prema natrag usmjeren sigurnosni sustav za dijete, za mlađe dijete u grupi mase do 13 kg.

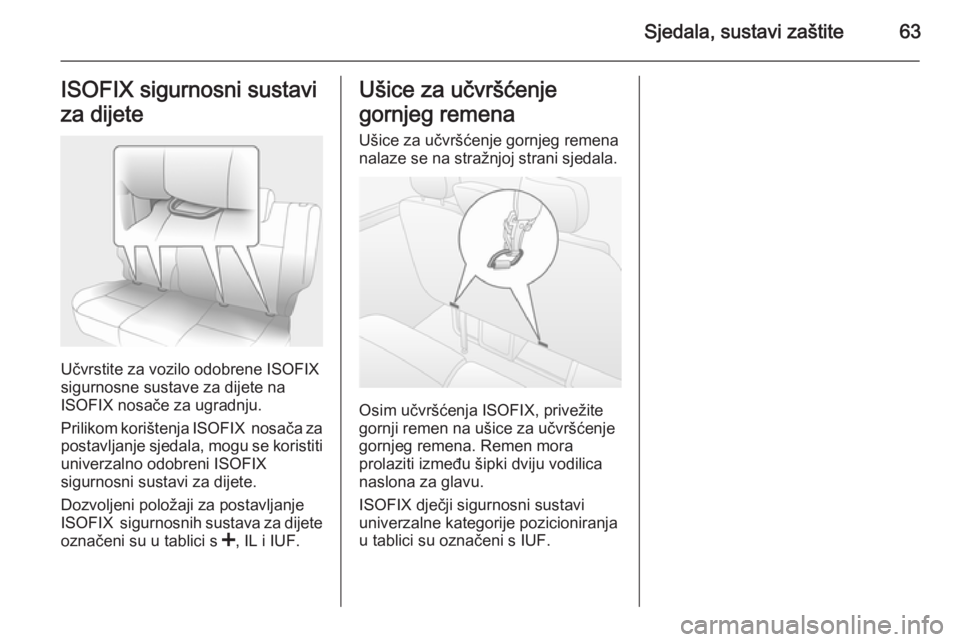

Sjedala, sustavi zaštite63ISOFIX sigurnosni sustavi
za dijete
Učvrstite za vozilo odobrene ISOFIX
sigurnosne sustave za dijete na
ISOFIX nosače za ugradnju.
Prilikom korištenja ISOFIX nosača za postavljanje sjedala, mogu se koristiti
univerzalno odobreni ISOFIX
sigurnosni sustavi za dijete.
Dozvoljeni položaji za postavljanje
ISOFIX sigurnosnih sustava za dijete
označeni su u tablici s <, IL i IUF.
Ušice za učvršćenje
gornjeg remena Ušice za učvršćenje gornjeg remenanalaze se na stražnjoj strani sjedala.
Osim učvršćenja ISOFIX, privežite
gornji remen na ušice za učvršćenje
gornjeg remena. Remen mora
prolaziti između šipki dviju vodilica
naslona za glavu.
ISOFIX dječji sigurnosni sustavi
univerzalne kategorije pozicioniranja
u tablici su označeni s IUF.

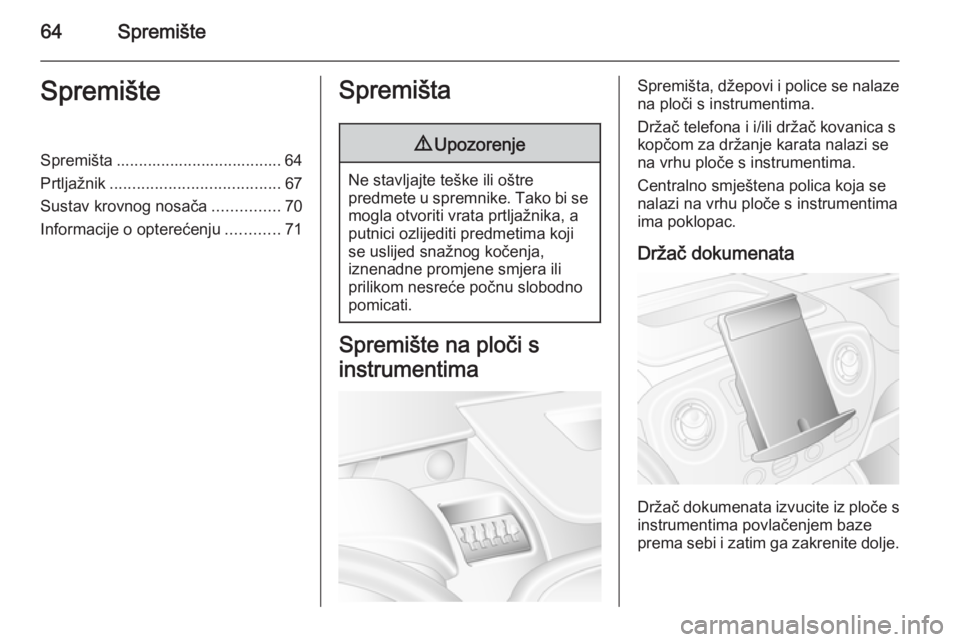

64SpremišteSpremišteSpremišta ..................................... 64
Prtljažnik ...................................... 67
Sustav krovnog nosača ...............70
Informacije o opterećenju ............71Spremišta9Upozorenje
Ne stavljajte teške ili oštre
predmete u spremnike. Tako bi se
mogla otvoriti vrata prtljažnika, a putnici ozlijediti predmetima kojise uslijed snažnog kočenja,
iznenadne promjene smjera ili
prilikom nesreće počnu slobodno
pomicati.
Spremište na ploči s
instrumentima
Spremišta, džepovi i police se nalaze
na ploči s instrumentima.
Držač telefona i i/ili držač kovanica s
kopčom za držanje karata nalazi se
na vrhu ploče s instrumentima.
Centralno smještena polica koja se
nalazi na vrhu ploče s instrumentima
ima poklopac.
Držač dokumenata
Držač dokumenata izvucite iz ploče s instrumentima povlačenjem baze
prema sebi i zatim ga zakrenite dolje.

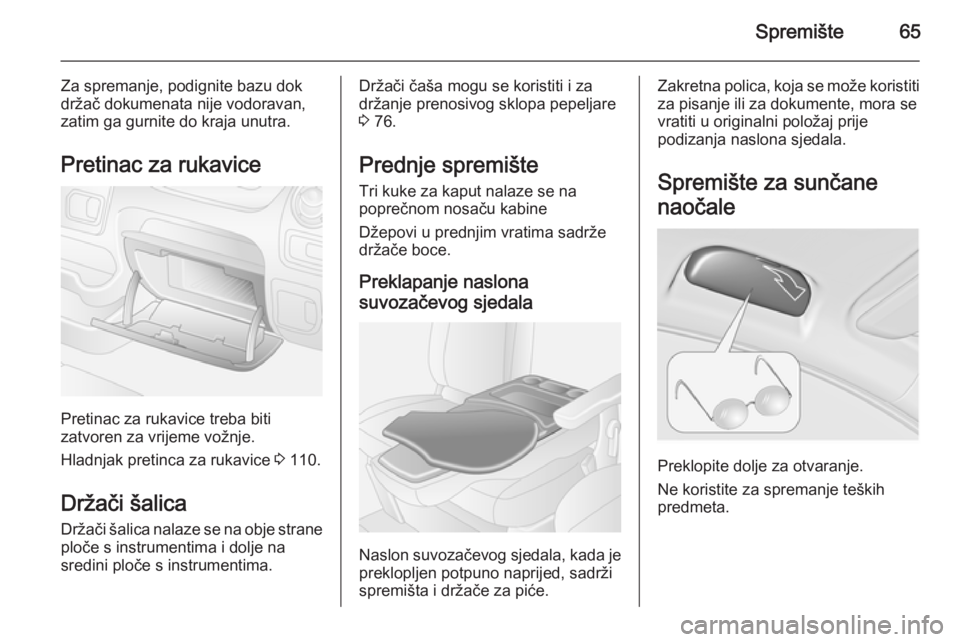

Spremište65
Za spremanje, podignite bazu dok
držač dokumenata nije vodoravan,
zatim ga gurnite do kraja unutra.
Pretinac za rukavice
Pretinac za rukavice treba biti
zatvoren za vrijeme vožnje.
Hladnjak pretinca za rukavice 3 110.
Držači šalica Držači šalica nalaze se na obje strane
ploče s instrumentima i dolje na
sredini ploče s instrumentima.
Držači čaša mogu se koristiti i za
držanje prenosivog sklopa pepeljare
3 76.
Prednje spremište Tri kuke za kaput nalaze se na
poprečnom nosaču kabine
Džepovi u prednjim vratima sadrže držače boce.
Preklapanje naslona
suvozačevog sjedala
Naslon suvozačevog sjedala, kada je preklopljen potpuno naprijed, sadrži
spremišta i držače za piće.
Zakretna polica, koja se može koristiti
za pisanje ili za dokumente, mora se
vratiti u originalni položaj prije
podizanja naslona sjedala.
Spremište za sunčane
naočale
Preklopite dolje za otvaranje.
Ne koristite za spremanje teških
predmeta.

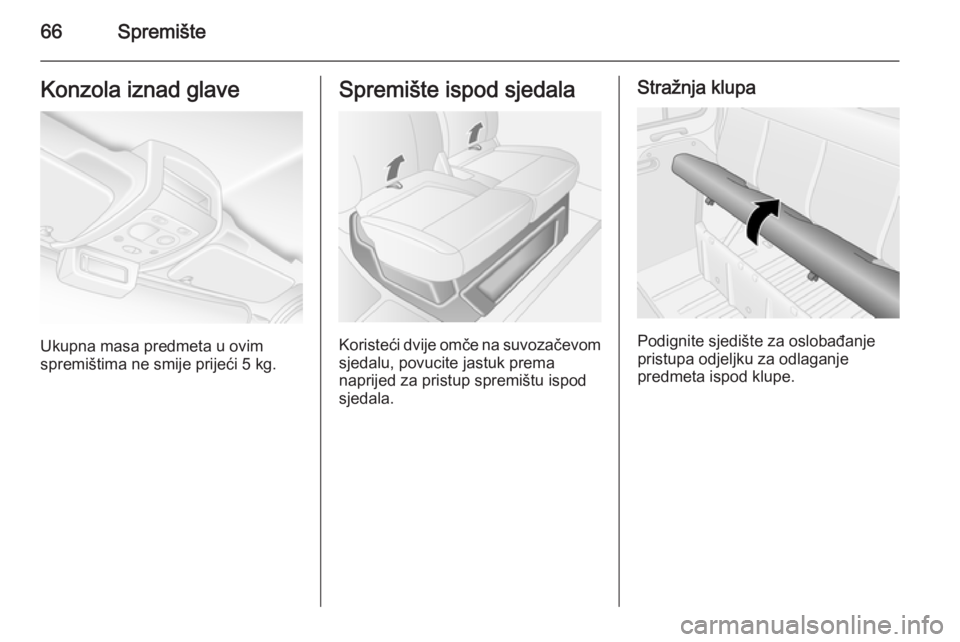

66SpremišteKonzola iznad glave
Ukupna masa predmeta u ovim
spremištima ne smije prijeći 5 kg.
Spremište ispod sjedala
Koristeći dvije omče na suvozačevom sjedalu, povucite jastuk prema
naprijed za pristup spremištu ispod sjedala.
Stražnja klupa
Podignite sjedište za oslobađanje
pristupa odjeljku za odlaganje
predmeta ispod klupe.

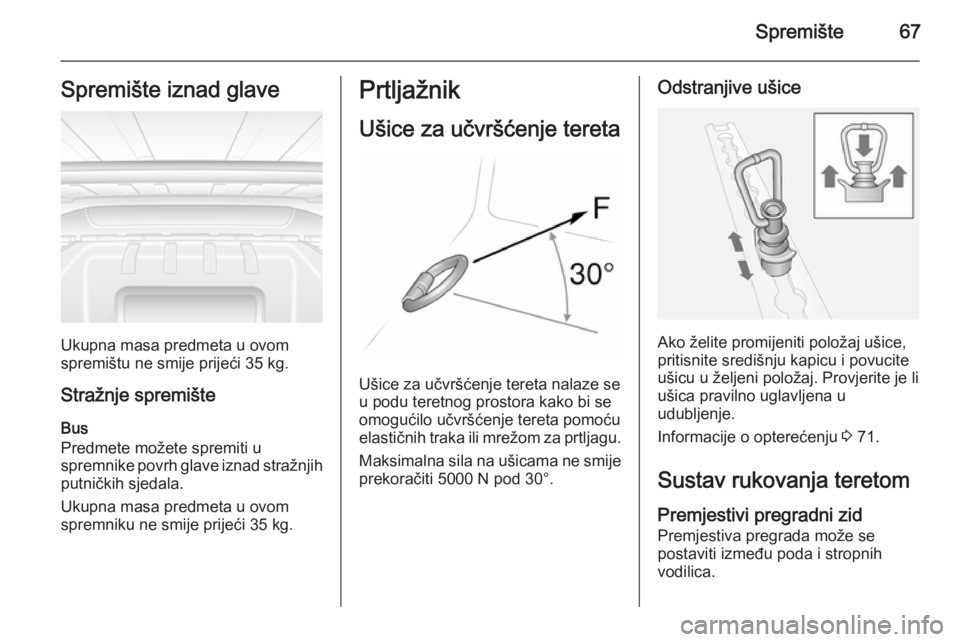

Spremište67Spremište iznad glave
Ukupna masa predmeta u ovom
spremištu ne smije prijeći 35 kg.
Stražnje spremište
Bus
Predmete možete spremiti u
spremnike povrh glave iznad stražnjih putničkih sjedala.
Ukupna masa predmeta u ovom
spremniku ne smije prijeći 35 kg.
Prtljažnik
Ušice za učvršćenje tereta
Ušice za učvršćenje tereta nalaze se
u podu teretnog prostora kako bi se
omogućilo učvršćenje tereta pomoću
elastičnih traka ili mrežom za prtljagu.
Maksimalna sila na ušicama ne smije
prekoračiti 5000 N pod 30°.
Odstranjive ušice
Ako želite promijeniti položaj ušice,
pritisnite središnju kapicu i povucite
ušicu u željeni položaj. Provjerite je li
ušica pravilno uglavljena u
udubljenje.
Informacije o opterećenju 3 71.
Sustav rukovanja teretom
Premjestivi pregradni zid Premjestiva pregrada može se
postaviti između poda i stropnih
vodilica.

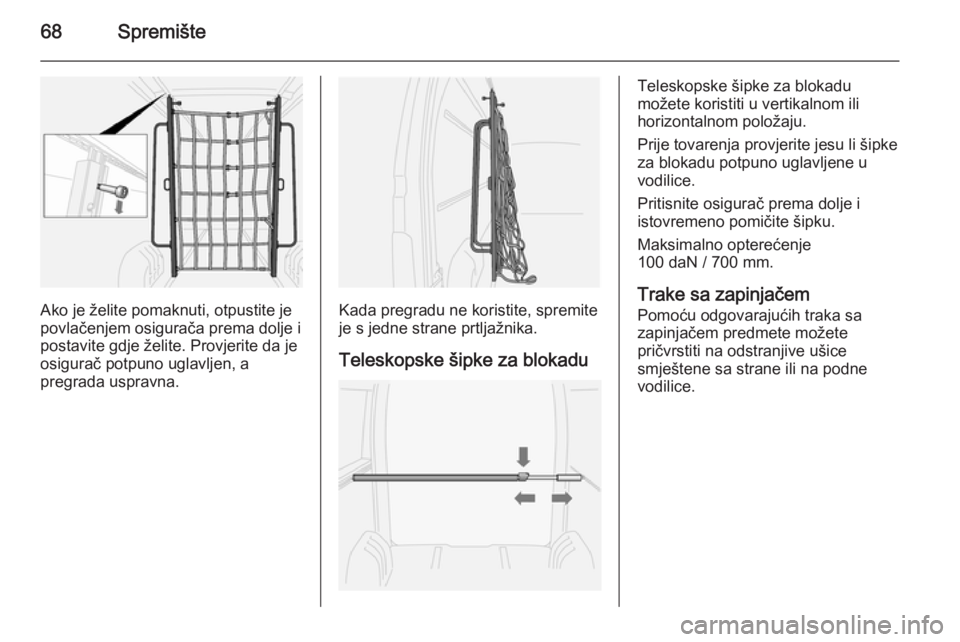

68Spremište
Ako je želite pomaknuti, otpustite je
povlačenjem osigurača prema dolje i
postavite gdje želite. Provjerite da je osigurač potpuno uglavljen, a
pregrada uspravna.Kada pregradu ne koristite, spremite
je s jedne strane prtljažnika.
Teleskopske šipke za blokadu
Teleskopske šipke za blokadu
možete koristiti u vertikalnom ili
horizontalnom položaju.
Prije tovarenja provjerite jesu li šipke
za blokadu potpuno uglavljene u
vodilice.
Pritisnite osigurač prema dolje i
istovremeno pomičite šipku.
Maksimalno opterećenje
100 daN / 700 mm.
Trake sa zapinjačem
Pomoću odgovarajućih traka sa
zapinjačem predmete možete
pričvrstiti na odstranjive ušice
smještene sa strane ili na podne
vodilice.
