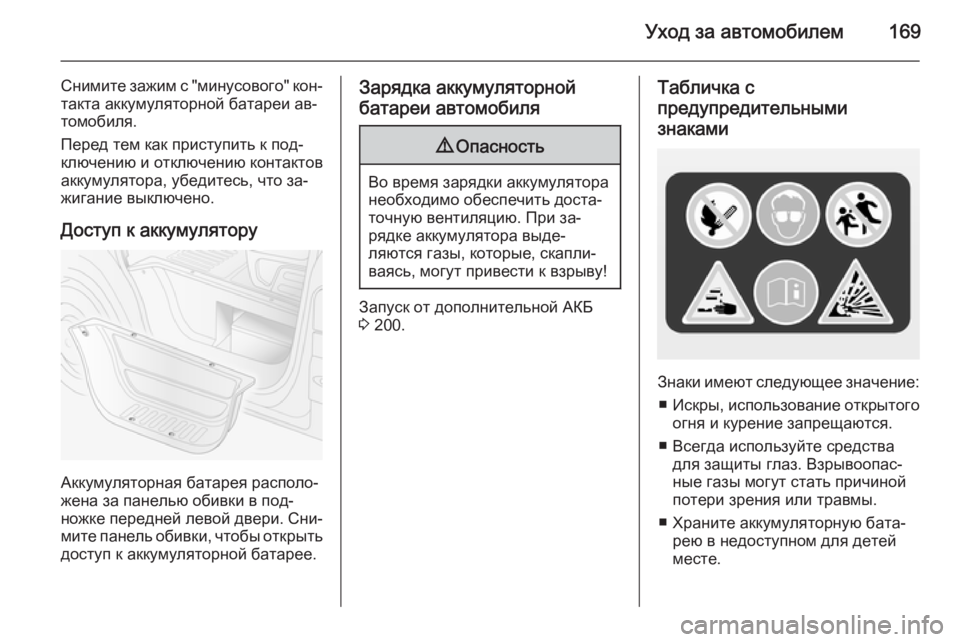

Уход за автомобилем169
Снимите зажим с "минусового" кон‐такта аккумуляторной батареи ав‐
томобиля.
Перед тем как приступить к под‐ ключению и отключению контактов
аккумулятора, убедитесь, что за‐
жигание выключено.
Доступ к аккумулятору
Аккумуляторная батарея располо‐
жена за панелью обивки в под‐ ножке передней левой двери. Сни‐
мите панель обивки, чтобы открыть
доступ к аккумуляторной батарее.
Зарядка аккумуляторной
батареи автомобиля9 Опасность
Во время зарядки аккумулятора
необходимо обеспечить доста‐
точную вентиляцию. При за‐
рядке аккумулятора выде‐
ляются газы, которые, скапли‐
ваясь, могут привести к взрыву!
Запуск от дополнительной АКБ
3 200.
Табличка с
предупредительными знаками
Знаки имеют следующее значение:
■ Искры, использование открытого
огня и курение запрещаются.
■ Всегда используйте средства для защиты глаз. Взрывоопас‐
ные газы могут стать причиной
потери зрения или травмы.
■ Храните аккумуляторную бата‐ рею в недоступном для детей
месте.

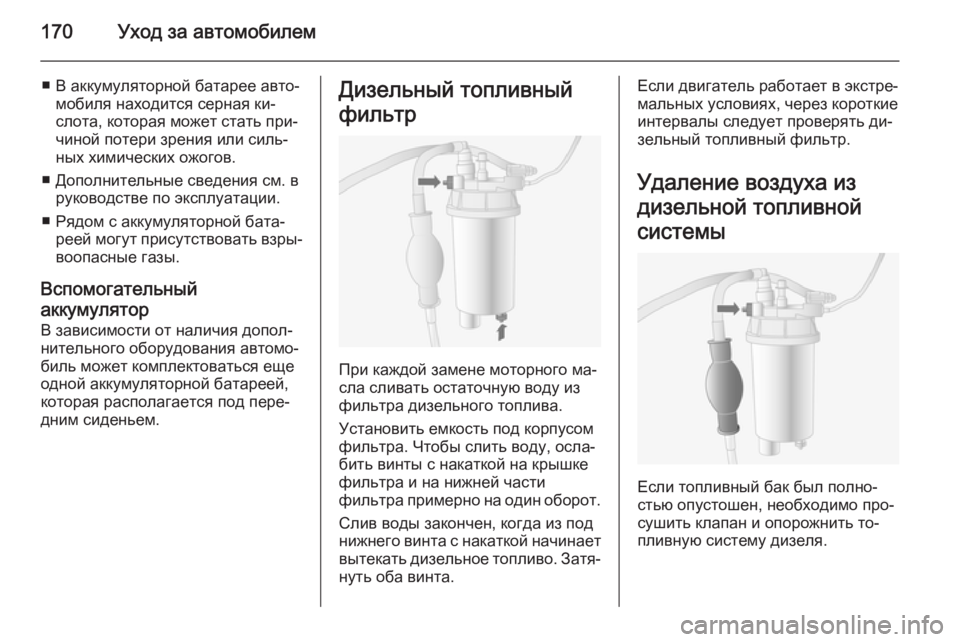

170Уход за автомобилем
■ В аккумуляторной батарее авто‐мобиля находится серная ки‐
слота, которая может стать при‐
чиной потери зрения или силь‐ ных химических ожогов.
■ Дополнительные сведения см. в руководстве по эксплуатации.
■ Рядом с аккумуляторной бата‐ реей могут присутствовать взры‐
воопасные газы.
Вспомогательный
аккумулятор
В зависимости от наличия допол‐
нительного оборудования автомо‐
биль может комплектоваться еще
одной аккумуляторной батареей,
которая располагается под пере‐
дним сиденьем.Дизельный топливный
фильтр
При каждой замене моторного ма‐
сла сливать остаточную воду из
фильтра дизельного топлива.
Установить емкость под корпусом
фильтра. Чтобы слить воду, осла‐
бить винты с накаткой на крышке
фильтра и на нижней части
фильтра примерно на один оборот.
Слив воды закончен, когда из под
нижнего винта с накаткой начинает
вытекать дизельное топливо. Затя‐ нуть оба винта.
Если двигатель работает в экстре‐мальных условиях, через короткие интервалы следует проверять ди‐
зельный топливный фильтр.
Удаление воздуха из
дизельной топливной
системы
Если топливный бак был полно‐
стью опустошен, необходимо про‐
сушить клапан и опорожнить то‐
пливную систему дизеля.

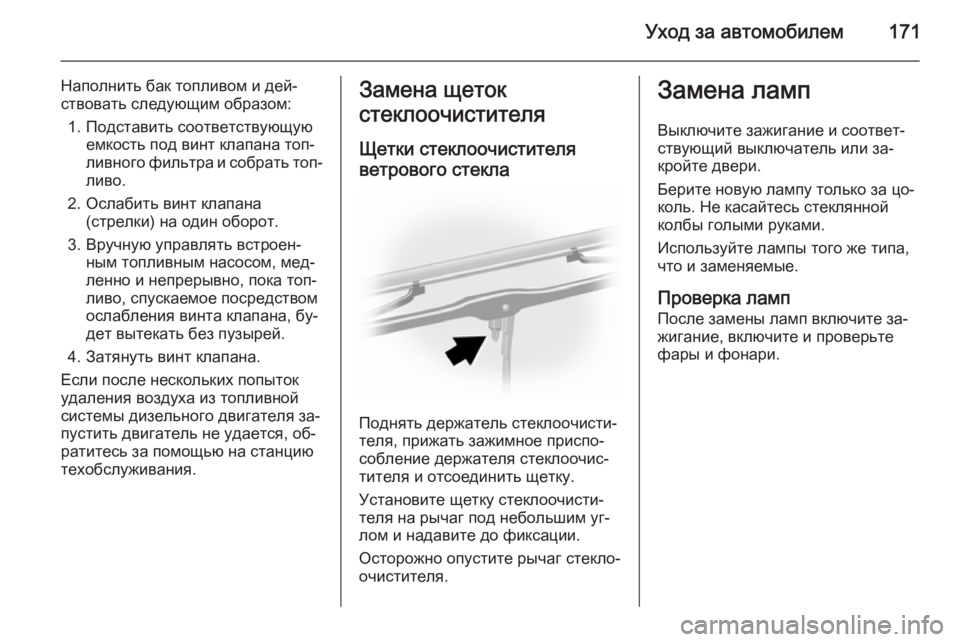

Уход за автомобилем171
Наполнить бак топливом и дей‐
ствовать следующим образом:
1. Подставить соответствующую емкость под винт клапана топ‐
ливного фильтра и собрать топ‐
ливо.
2. Ослабить винт клапана (стрелки) на один оборот.
3. Вручную управлять встроен‐ ным топливным насосом, мед‐ленно и непрерывно, пока топ‐
ливо, спускаемое посредством
ослабления винта клапана, бу‐ дет вытекать без пузырей.
4. Затянуть винт клапана.
Если после нескольких попыток
удаления воздуха из топливной системы дизельного двигателя за‐пустить двигатель не удается, об‐
ратитесь за помощью на станцию техобслуживания.Замена щеток
стеклоочистителя
Щетки стеклоочистителя ветрового стекла
Поднять держатель стеклоочисти‐
теля, прижать зажимное приспо‐
собление держателя стеклоочис‐
тителя и отсоединить щетку.
Установите щетку стеклоочисти‐
теля на рычаг под небольшим уг‐
лом и надавите до фиксации.
Осторожно опустите рычаг стекло‐
очистителя.
Замена ламп
Выключите зажигание и соответ‐
ствующий выключатель или за‐
кройте двери.
Берите новую лампу только за цо‐ коль. Не касайтесь стеклянной
колбы голыми руками.
Используйте лампы того же типа,
что и заменяемые.
Проверка ламп
После замены ламп включите за‐
жигание, включите и проверьте
фары и фонари.

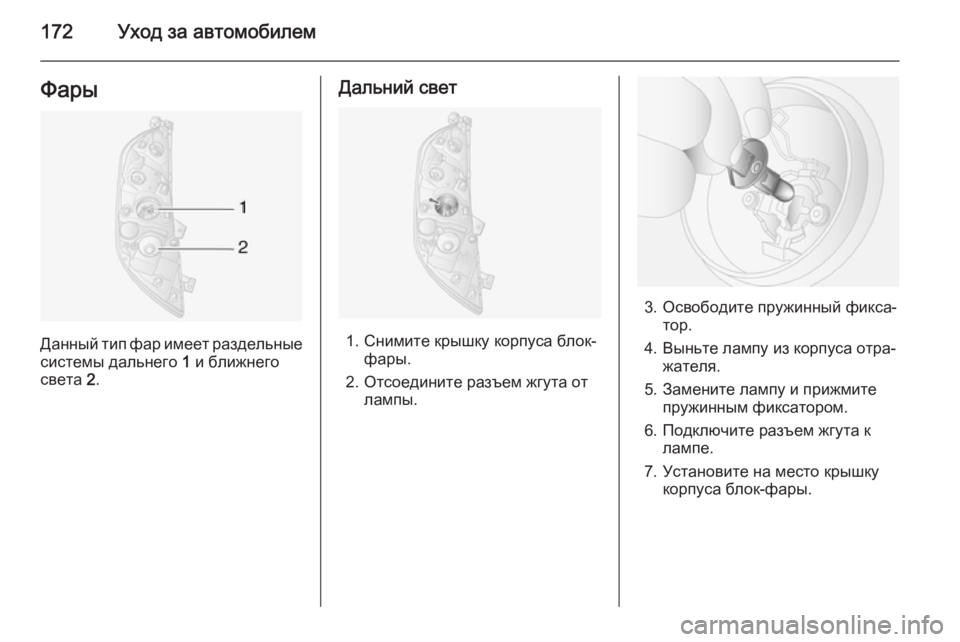

172Уход за автомобилемФары
Данный тип фар имеет раздельныесистемы дальнего 1 и ближнего
света 2.
Дальний свет
1. Снимите крышку корпуса блок-
фары.
2. Отсоедините разъем жгута от лампы.
3. Освободите пружинный фикса‐ тор.
4. Выньте лампу из корпуса отра‐ жателя.
5. Замените лампу и прижмите пружинным фиксатором.
6. Подключите разъем жгута к лампе.
7. Установите на место крышку корпуса блок-фары.

Уход за автомобилем173

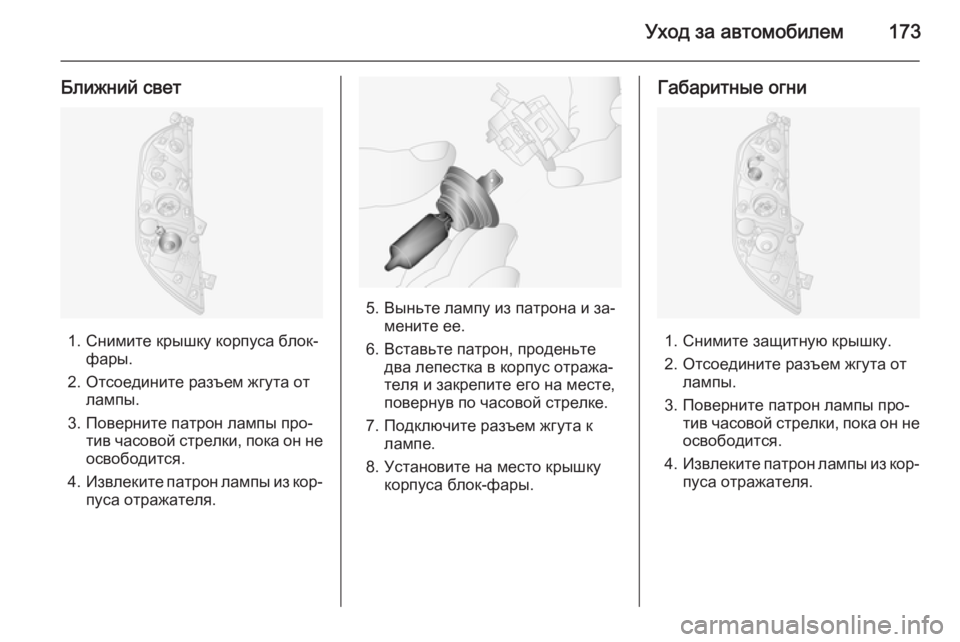

Ближний свет
1. Снимите крышку корпуса блок-фары.
2. Отсоедините разъем жгута от лампы.
3. Поверните патрон лампы про‐ тив часовой стрелки, пока он не
освободится.
4. Извлеките патрон лампы из кор‐
пуса отражателя.
5. Выньте лампу из патрона и за‐ мените ее.
6. Вставьте патрон, проденьте два лепестка в корпус отража‐
теля и закрепите его на месте, повернув по часовой стрелке.
7. Подключите разъем жгута к лампе.
8. Установите на место крышку корпуса блок-фары.
Габаритные огни
1. Снимите защитную крышку.
2. Отсоедините разъем жгута от лампы.
3. Поверните патрон лампы про‐ тив часовой стрелки, пока он не
освободится.
4. Извлеките патрон лампы из кор‐
пуса отражателя.

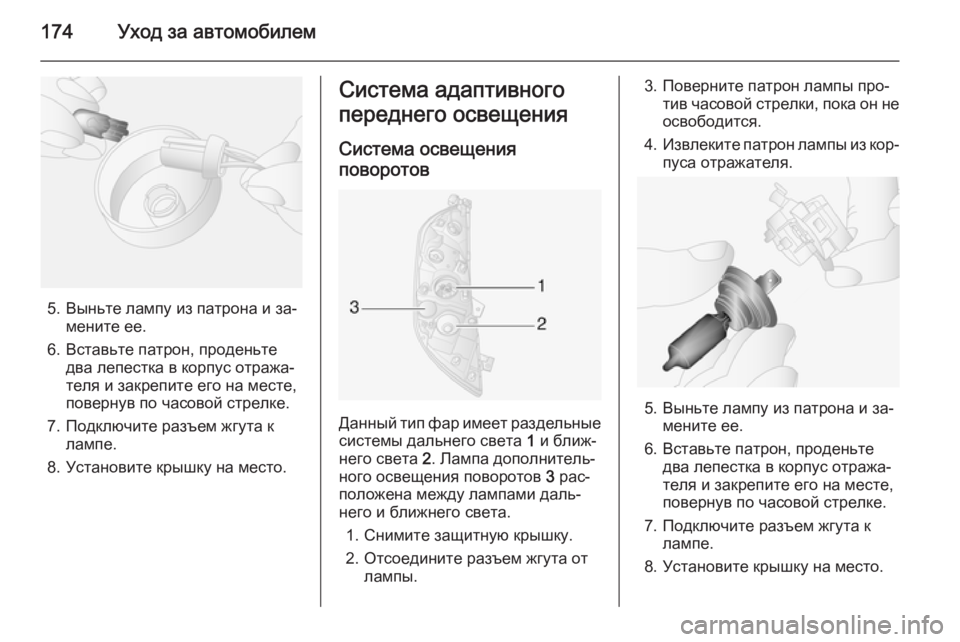

174Уход за автомобилем
5. Выньте лампу из патрона и за‐мените ее.
6. Вставьте патрон, проденьте два лепестка в корпус отража‐теля и закрепите его на месте,
повернув по часовой стрелке.
7. Подключите разъем жгута к лампе.
8. Установите крышку на место.
Система адаптивного
переднего освещения
Система освещения
поворотов
Данный тип фар имеет раздельные системы дальнего света 1 и ближ‐
него света 2. Лампа дополнитель‐
ного освещения поворотов 3 рас‐
положена между лампами даль‐ него и ближнего света.
1. Снимите защитную крышку.
2. Отсоедините разъем жгута от лампы.
3. Поверните патрон лампы про‐ тив часовой стрелки, пока он не
освободится.
4. Извлеките патрон лампы из кор‐
пуса отражателя.
5. Выньте лампу из патрона и за‐ мените ее.
6. Вставьте патрон, проденьте два лепестка в корпус отража‐теля и закрепите его на месте,
повернув по часовой стрелке.
7. Подключите разъем жгута к лампе.
8. Установите крышку на место.

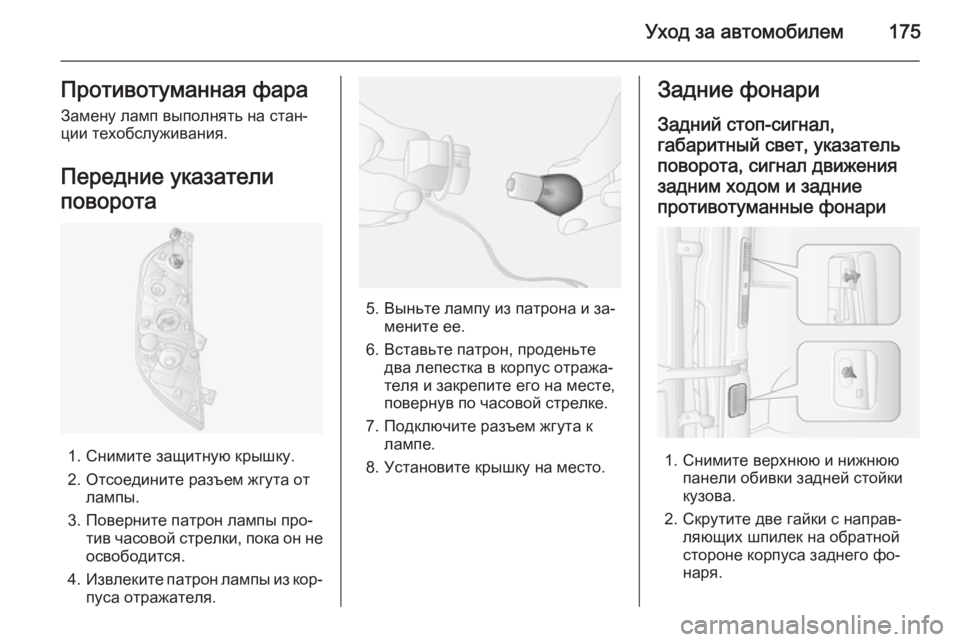

Уход за автомобилем175Противотуманная фараЗамену ламп выполнять на стан‐
ции техобслуживания.
Передние указатели
поворота
1. Снимите защитную крышку.
2. Отсоедините разъем жгута от лампы.
3. Поверните патрон лампы про‐ тив часовой стрелки, пока он не
освободится.
4. Извлеките патрон лампы из кор‐
пуса отражателя.
5. Выньте лампу из патрона и за‐ мените ее.
6. Вставьте патрон, проденьте два лепестка в корпус отража‐
теля и закрепите его на месте, повернув по часовой стрелке.
7. Подключите разъем жгута к лампе.
8. Установите крышку на место.
Задние фонари
Задний стоп-сигнал,
габаритный свет, указатель
поворота, сигнал движения задним ходом и задние
противотуманные фонари
1. Снимите верхнюю и нижнюю панели обивки задней стойки
кузова.
2. Скрутите две гайки с направ‐ ляющих шпилек на обратной
стороне корпуса заднего фо‐
наря.

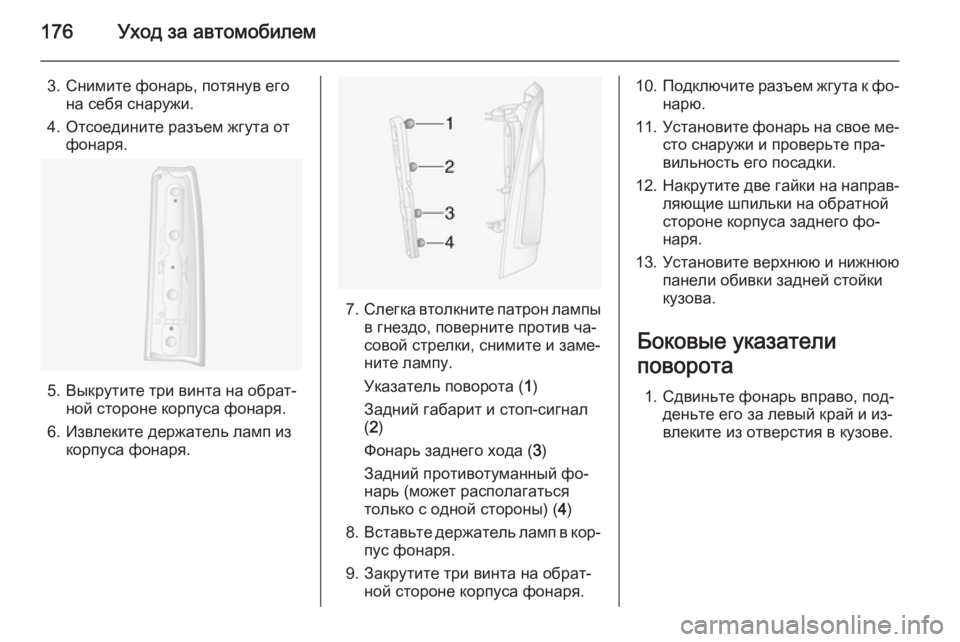

176Уход за автомобилем
3. Снимите фонарь, потянув егона себя снаружи.
4. Отсоедините разъем жгута от фонаря.
5. Выкрутите три винта на обрат‐ ной стороне корпуса фонаря.
6. Извлеките держатель ламп из корпуса фонаря.
7.Слегка втолкните патрон лампы
в гнездо, поверните против ча‐
совой стрелки, снимите и заме‐
ните лампу.
Указатель поворота ( 1)
Задний габарит и стоп-сигнал
( 2 )
Фонарь заднего хода ( 3)
Задний противотуманный фо‐
нарь (может располагаться
только с одной стороны) ( 4)
8. Вставьте держатель ламп в кор‐
пус фонаря.
9. Закрутите три винта на обрат‐ ной стороне корпуса фонаря.
10. Подключите разъем жгута к фо‐
нарю.
11. Установите фонарь на свое ме‐
сто снаружи и проверьте пра‐
вильность его посадки.
12. Накрутите две гайки на направ‐
ляющие шпильки на обратной
стороне корпуса заднего фо‐
наря.
13. Установите верхнюю и нижнюю панели обивки задней стойки
кузова.
Боковые указатели
поворота
1. Сдвиньте фонарь вправо, под‐ деньте его за левый край и из‐
влеките из отверстия в кузове.

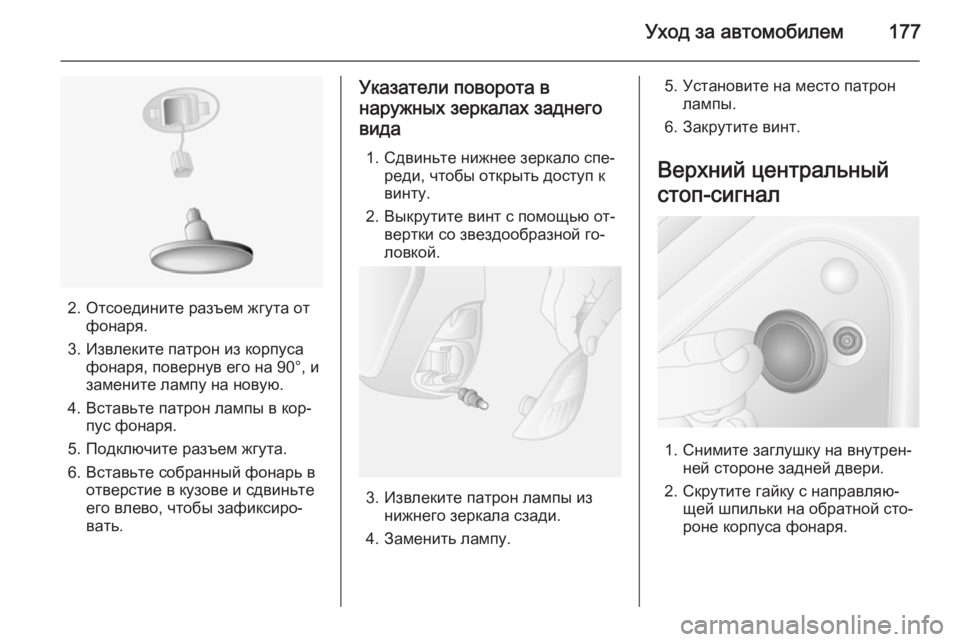

Уход за автомобилем177
2. Отсоедините разъем жгута отфонаря.
3. Извлеките патрон из корпуса фонаря, повернув его на 90°, и
замените лампу на новую.
4. Вставьте патрон лампы в кор‐ пус фонаря.
5. Подключите разъем жгута.
6. Вставьте собранный фонарь в отверстие в кузове и сдвиньте
его влево, чтобы зафиксиро‐
вать.
Указатели поворота в
наружных зеркалах заднего вида
1. Сдвиньте нижнее зеркало спе‐ реди, чтобы открыть доступ к
винту.
2. Выкрутите винт с помощью от‐ вертки со звездообразной го‐
ловкой.
3. Извлеките патрон лампы из нижнего зеркала сзади.
4. Заменить лампу.
5. Установите на место патрон лампы.
6. Закрутите винт.
Верхний центральный
стоп-сигнал
1. Снимите заглушку на внутрен‐ ней стороне задней двери.
2. Скрутите гайку с направляю‐ щей шпильки на обратной сто‐
роне корпуса фонаря.

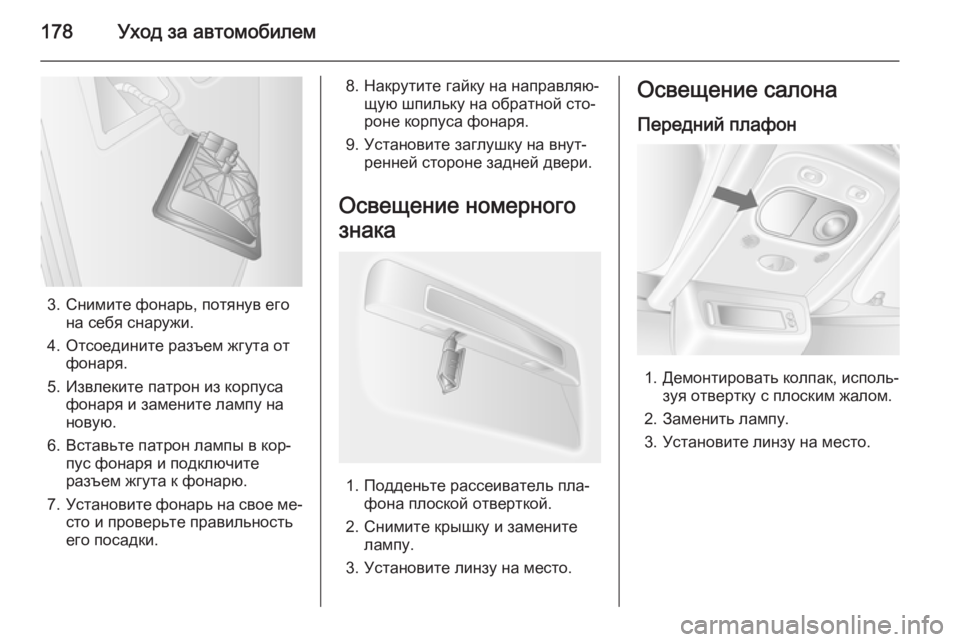

178Уход за автомобилем
3. Снимите фонарь, потянув егона себя снаружи.
4. Отсоедините разъем жгута от фонаря.
5. Извлеките патрон из корпуса фонаря и замените лампу на
новую.
6. Вставьте патрон лампы в кор‐ пус фонаря и подключите
разъем жгута к фонарю.
7. Установите фонарь на свое ме‐
сто и проверьте правильность
его посадки.
8. Накрутите гайку на направляю‐ щую шпильку на обратной сто‐
роне корпуса фонаря.
9. Установите заглушку на внут‐ ренней стороне задней двери.
Освещение номерного
знака
1. Подденьте рассеиватель пла‐ фона плоской отверткой.
2. Снимите крышку и замените лампу.
3. Установите линзу на место.
Освещение салона
Передний плафон
1. Демонтировать колпак, исполь‐ зуя отвертку с плоским жалом.
2. Заменить лампу.
3. Установите линзу на место.
