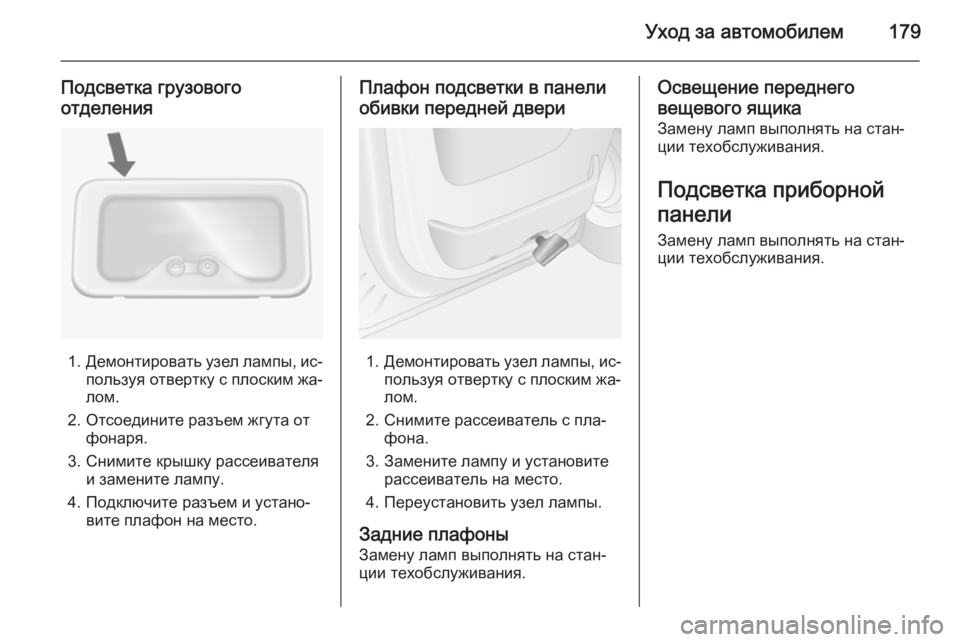

Уход за автомобилем179
Подсветка грузового
отделения
1. Демонтировать узел лампы, ис‐
пользуя отвертку с плоским жа‐
лом.
2. Отсоедините разъем жгута от фонаря.
3. Снимите крышку рассеивателя и замените лампу.
4. Подключите разъем и устано‐ вите плафон на место.
Плафон подсветки в панели
обивки передней двери
1. Демонтировать узел лампы, ис‐
пользуя отвертку с плоским жа‐
лом.
2. Снимите рассеиватель с пла‐ фона.
3. Замените лампу и установите рассеиватель на место.
4. Переустановить узел лампы.
Задние плафоны Замену ламп выполнять на стан‐
ции техобслуживания.
Освещение переднего
вещевого ящика Замену ламп выполнять на стан‐
ции техобслуживания.
Подсветка приборной
панели Замену ламп выполнять на стан‐ции техобслуживания.

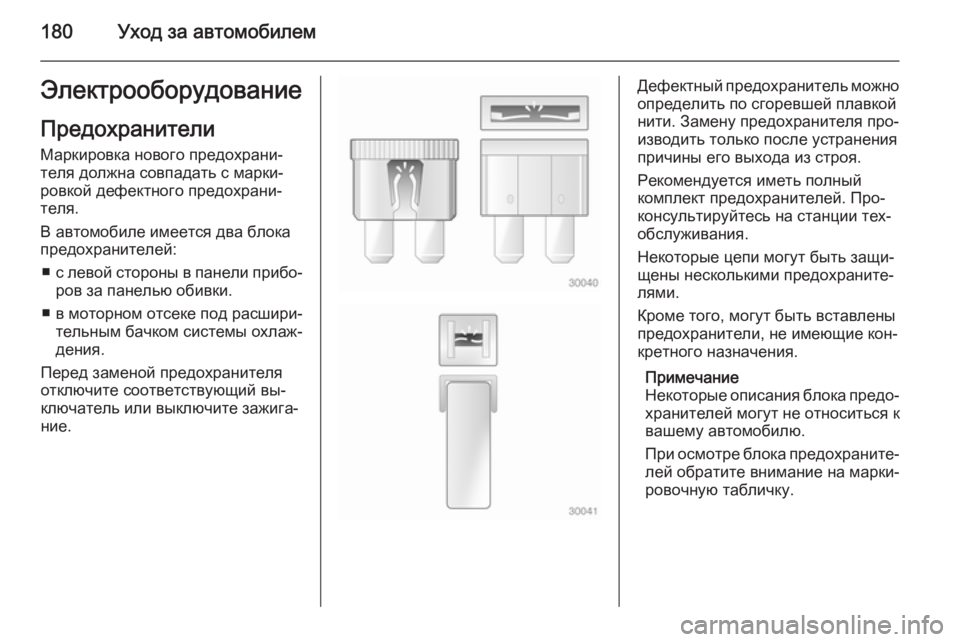

180Уход за автомобилемЭлектрооборудованиеПредохранители
Маркировка нового предохрани‐ теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
В автомобиле имеется два блока
предохранителей:
■ с левой стороны в панели прибо‐
ров за панелью обивки.
■ в моторном отсеке под расшири‐ тельным бачком системы охлаж‐
дения.
Перед заменой предохранителя
отключите соответствующий вы‐
ключатель или выключите зажига‐
ние.Дефектный предохранитель можно
определить по сгоревшей плавкой
нити. Замену предохранителя про‐ изводить только после устранения
причины его выхода из строя.
Рекомендуется иметь полный
комплект предохранителей. Про‐
консультируйтесь на станции тех‐
обслуживания.
Некоторые цепи могут быть защи‐ щены несколькими предохраните‐
лями.
Кроме того, могут быть вставлены
предохранители, не имеющие кон‐
кретного назначения.
Примечание
Некоторые описания блока предо‐
хранителей могут не относиться к
вашему автомобилю.
При осмотре блока предохраните‐ лей обратите внимание на марки‐
ровочную табличку.

Уход за автомобилем181

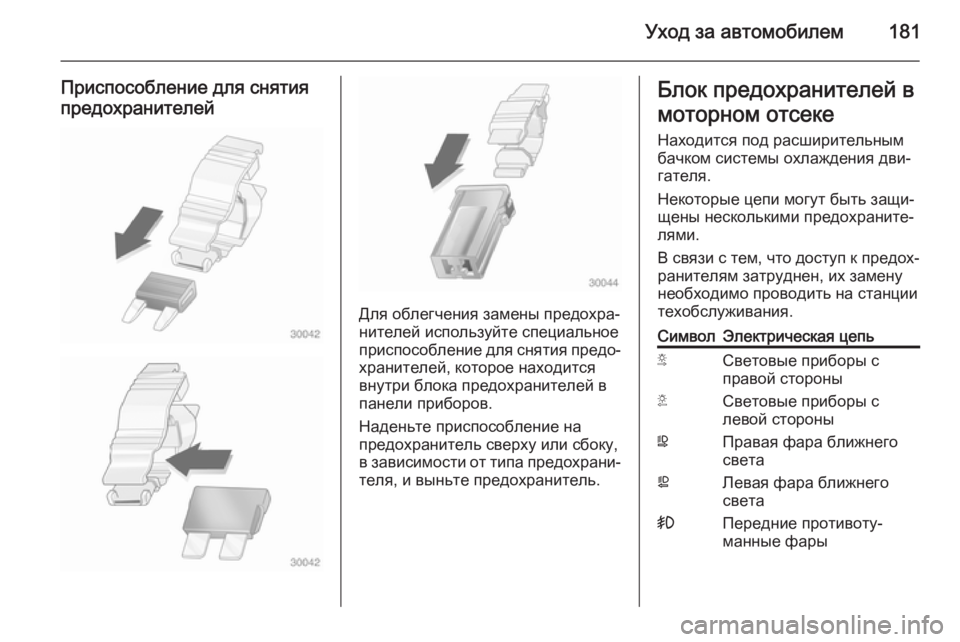

Приспособление для снятия
предохранителей
Для облегчения замены предохра‐
нителей используйте специальное
приспособление для снятия предо‐
хранителей, которое находится
внутри блока предохранителей в
панели приборов.
Наденьте приспособление на
предохранитель сверху или сбоку,
в зависимости от типа предохрани‐ теля, и выньте предохранитель.
Блок предохранителей в
моторном отсеке Находится под расширительным
бачком системы охлаждения дви‐
гателя.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
В связи с тем, что доступ к предох‐ ранителям затруднен, их замену
необходимо проводить на станции
техобслуживания.СимволЭлектрическая цепьSСветовые приборы с
правой стороныTСветовые приборы с
левой стороныWПравая фара ближнего
светаaЛевая фара ближнего
света>Передние противоту‐
манные фары

182Уход за автомобилем
СимволЭлектрическая цепьLЛампа дальнего света
левой фарыNЛампа дальнего света
правой фарыuABSKОчиститель ветрового
стеклаnСистема отопления,
вентиляции и кондицио‐
нированияVПодогрев ветрового

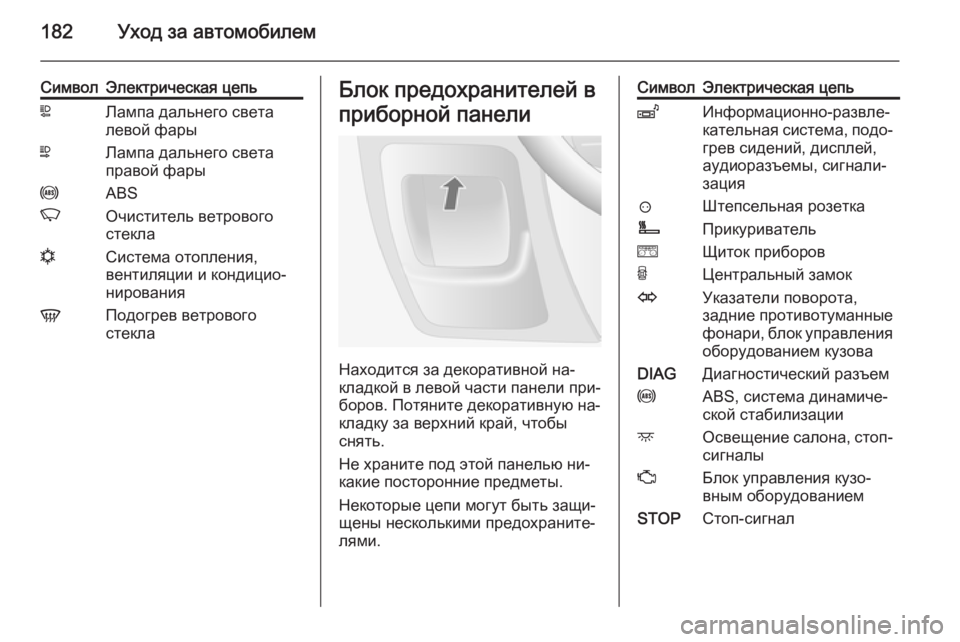

стеклаБлок предохранителей в
приборной панели
Находится за декоративной на‐
кладкой в левой части панели при‐ боров. Потяните декоративную на‐
кладку за верхний край, чтобы
снять.
Не храните под этой панелью ни‐
какие посторонние предметы.
Некоторые цепи могут быть защи‐ щены несколькими предохраните‐
лями.
СимволЭлектрическая цепьZИнформационно-развле‐
кательная система, подо‐
грев сидений, дисплей,
аудиоразъемы, сигнали‐
зация?Штепсельная розеткаÌПрикуривательeЩиток приборовUЦентральный замокOУказатели поворота,
задние противотуманные
фонари, блок управления
оборудованием кузоваDIAGДиагностический разъемuABS, система динамиче‐
ской стабилизацииdОсвещение салона, стоп- сигналыZБлок управления кузо‐
вным оборудованиемSTOPСтоп-сигнал

Уход за автомобилем183

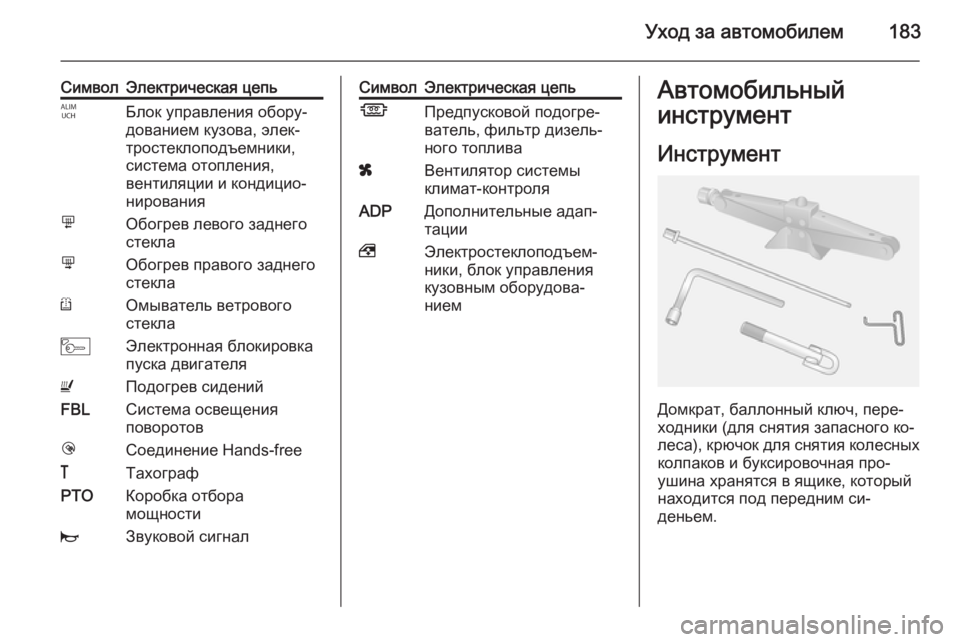

СимволЭлектрическая цепьIБлок управления обору‐
дованием кузова, элек‐
тростеклоподъемники,
система отопления,
вентиляции и кондицио‐
нированияmОбогрев левого заднего
стеклаnОбогрев правого заднего
стеклаRОмыватель ветрового
стеклаMЭлектронная блокировка
пуска двигателяUПодогрев сиденийFBLСистема освещения
поворотовlСоединение Hands-free&ТахографPTOКоробка отбора
мощностиjЗвуковой сигналСимволЭлектрическая цепьÍПредпусковой подогре‐
ватель, фильтр дизель‐
ного топливаxВентилятор системы
климат-контроляADPДополнительные адап‐ тации,Электростеклоподъем‐
ники, блок управления
кузовным оборудова‐
ниемАвтомобильный
инструмент
Инструмент
Домкрат, баллонный ключ, пере‐
ходники (для снятия запасного ко‐ леса), крючок для снятия колесных
колпаков и буксировочная про‐
ушина хранятся в ящике, который
находится под передним си‐
деньем.

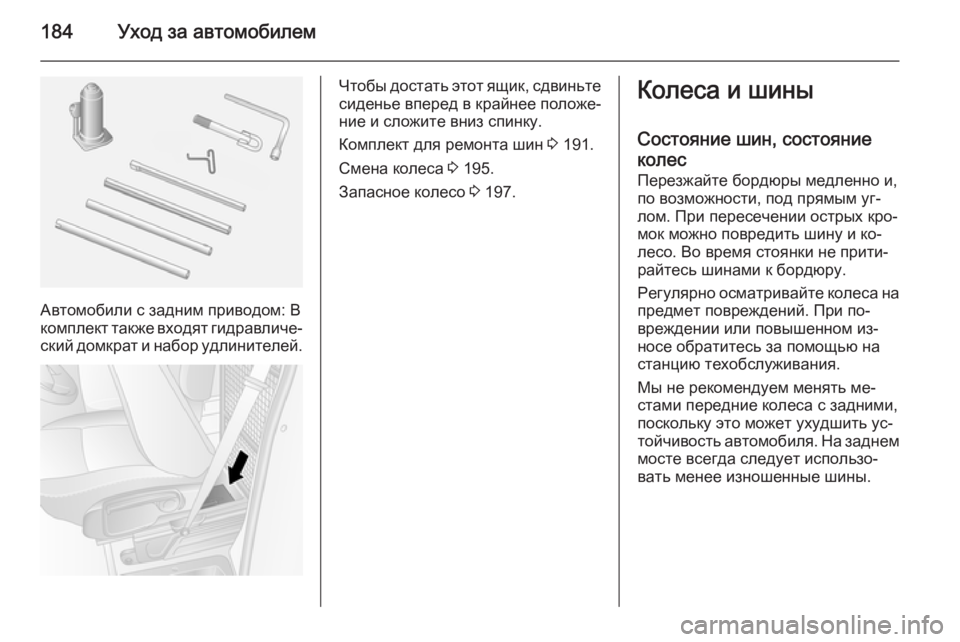

184Уход за автомобилем
Автомобили с задним приводом: В
комплект также входят гидравличе‐
ский домкрат и набор удлинителей.
Чтобы достать этот ящик, сдвиньте сиденье вперед в крайнее положе‐
ние и сложите вниз спинку.
Комплект для ремонта шин 3 191.
Смена колеса 3 195.
Запасное колесо 3 197.Колеса и шины
Состояние шин, состояние
колес Перезжайте бордюры медленно и,
по возможности, под прямым уг‐
лом. При пересечении острых кро‐
мок можно повредить шину и ко‐
лесо. Во время стоянки не прити‐
райтесь шинами к бордюру.
Регулярно осматривайте колеса на
предмет повреждений. При по‐
вреждении или повышенном из‐
носе обратитесь за помощью на
станцию техобслуживания.
Мы не рекомендуем менять ме‐
стами передние колеса с задними,
поскольку это может ухудшить ус‐
тойчивость автомобиля. На заднем мосте всегда следует использо‐
вать менее изношенные шины.

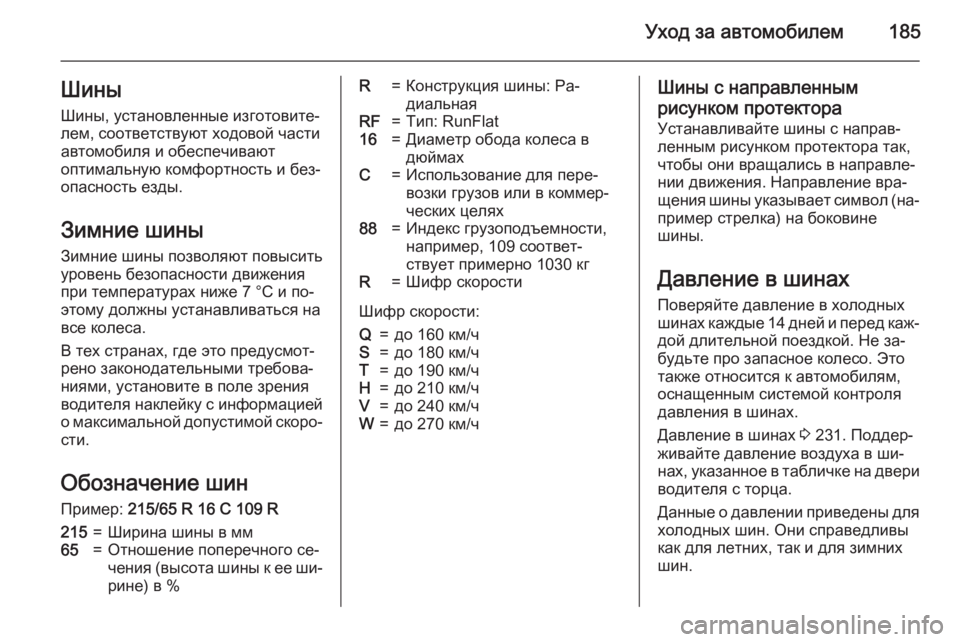

Уход за автомобилем185Шины
Шины, установленные изготовите‐
лем, соответствуют ходовой части
автомобиля и обеспечивают
оптимальную комфортность и без‐
опасность езды.
Зимние шиныЗимние шины позволяют повыситьуровень безопасности движенияпри температурах ниже 7 °C и по‐
этому должны устанавливаться на все колеса.
В тех странах, где это предусмот‐
рено законодательными требова‐
ниями, установите в поле зрения
водителя наклейку с информацией
о максимальной допустимой скоро‐
сти.
Обозначение шин
Пример: 215/65 R 16 C 109 R215=Ширина шины в мм65=Отношение поперечного се‐
чения (высота шины к ее ши‐ рине) в %R=Конструкция шины: Ра‐
диальнаяRF=Тип: RunFlat16=Диаметр обода колеса в
дюймахC=Использование для пере‐
возки грузов или в коммер‐
ческих целях88=Индекс грузоподъемности,
например, 109 соответ‐
ствует примерно 1030 кгR=Шифр скорости
Шифр скорости:
Q=до 160 км/чS=до 180 км/чT=до 190 км/чH=до 210 км/чV=до 240 км/чW=до 270 км/чШины с направленным
рисунком протектора
Устанавливайте шины с направ‐
ленным рисунком протектора так,
чтобы они вращались в направле‐ нии движения. Направление вра‐
щения шины указывает символ (на‐ пример стрелка) на боковине
шины.
Давление в шинах
Поверяйте давление в холодных
шинах каждые 14 дней и перед каж‐ дой длительной поездкой. Не за‐
будьте про запасное колесо. Это
также относится к автомобилям,
оснащенным системой контроля
давления в шинах.
Давление в шинах 3 231. Поддер‐
живайте давление воздуха в ши‐
нах, указанное в табличке на двери водителя с торца.
Данные о давлении приведены для
холодных шин. Они справедливы
как для летних, так и для зимних
шин.

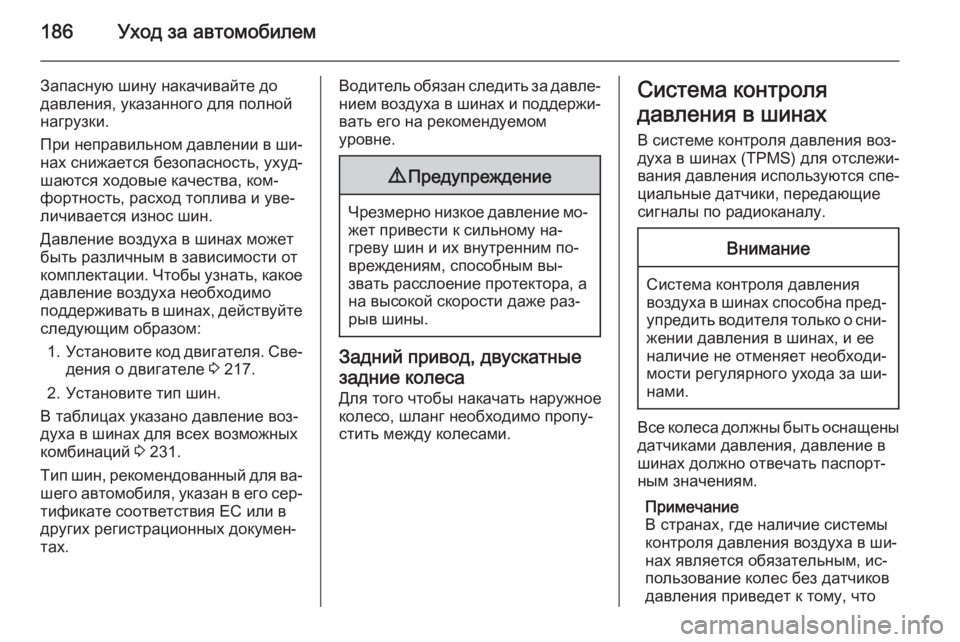

186Уход за автомобилем
Запасную шину накачивайте до
давления, указанного для полной
нагрузки.
При неправильном давлении в ши‐
нах снижается безопасность, ухуд‐
шаются ходовые качества, ком‐
фортность, расход топлива и уве‐
личивается износ шин.
Давление воздуха в шинах может
быть различным в зависимости от
комплектации. Чтобы узнать, какое
давление воздуха необходимо
поддерживать в шинах, действуйте следующим образом:
1. Установите код двигателя. Све‐
дения о двигателе 3 217.
2. Установите тип шин.
В таблицах указано давление воз‐ духа в шинах для всех возможных
комбинаций 3 231.
Тип шин, рекомендованный для ва‐
шего автомобиля, указан в его сер‐ тификате соответствия ЕС или в
других регистрационных докумен‐
тах.Водитель обязан следить за давле‐ нием воздуха в шинах и поддержи‐
вать его на рекомендуемом
уровне.9 Предупреждение
Чрезмерно низкое давление мо‐
жет привести к сильному на‐
греву шин и их внутренним по‐
вреждениям, способным вы‐
звать расслоение протектора, а
на высокой скорости даже раз‐
рыв шины.
Задний привод, двускатные
задние колеса
Для того чтобы накачать наружное
колесо, шланг необходимо пропу‐ стить между колесами.
Система контроля
давления в шинах В системе контроля давления воз‐
духа в шинах (TPMS) для отслежи‐
вания давления используются спе‐
циальные датчики, передающие
сигналы по радиоканалу.Внимание
Система контроля давления
воздуха в шинах способна пред‐ упредить водителя только о сни‐жении давления в шинах, и ее
наличие не отменяет необходи‐
мости регулярного ухода за ши‐
нами.
Все колеса должны быть оснащены
датчиками давления, давление в
шинах должно отвечать паспорт‐
ным значениям.
Примечание
В странах, где наличие системы
контроля давления воздуха в ши‐
нах является обязательным, ис‐
пользование колес без датчиков
давления приведет к тому, что

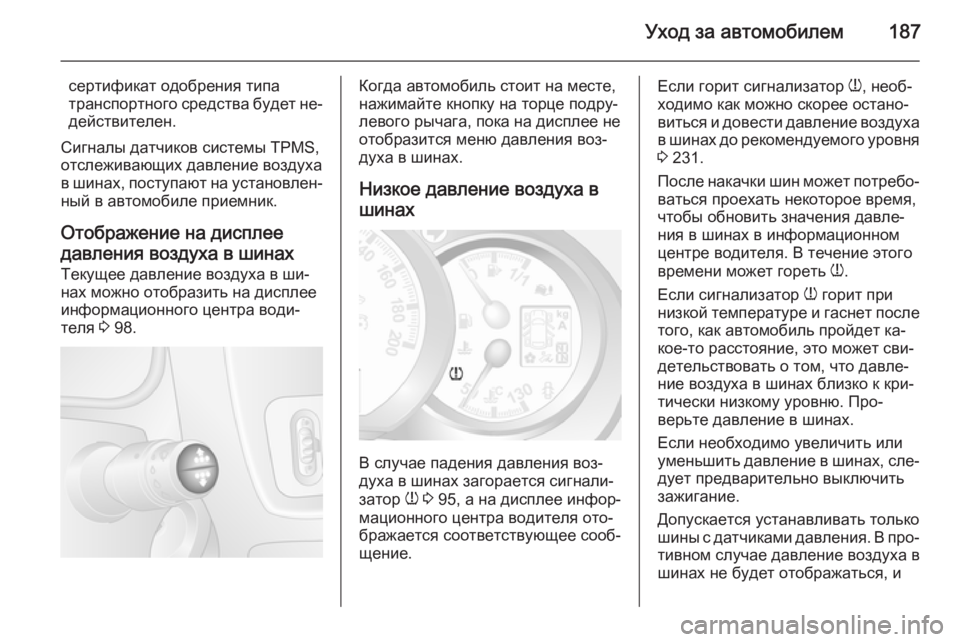

Уход за автомобилем187
сертификат одобрения типа
транспортного средства будет не‐
действителен.
Сигналы датчиков системы TPMS, отслеживающих давление воздуха
в шинах, поступают на установлен‐ ный в автомобиле приемник.
Отображение на дисплее
давления воздуха в шинах
Текущее давление воздуха в ши‐
нах можно отобразить на дисплее
информационного центра води‐
теля 3 98.Когда автомобиль стоит на месте,
нажимайте кнопку на торце подру‐
левого рычага, пока на дисплее не
отобразится меню давления воз‐
духа в шинах.
Низкое давление воздуха в
шинах
В случае падения давления воз‐
духа в шинах загорается сигнали‐
затор w 3 95, а на дисплее инфор‐
мационного центра водителя ото‐
бражается соответствующее сооб‐
щение.
Если горит сигнализатор w, необ‐
ходимо как можно скорее остано‐
виться и довести давление воздуха
в шинах до рекомендуемого уровня 3 231.
После накачки шин может потребо‐ ваться проехать некоторое время,
чтобы обновить значения давле‐ ния в шинах в информационном
центре водителя. В течение этого
времени может гореть w.
Если сигнализатор w горит при
низкой температуре и гаснет после того, как автомобиль пройдет ка‐
кое-то расстояние, это может сви‐
детельствовать о том, что давле‐
ние воздуха в шинах близко к кри‐
тически низкому уровню. Про‐
верьте давление в шинах.
Если необходимо увеличить или
уменьшить давление в шинах, сле‐
дует предварительно выключить
зажигание.
Допускается устанавливать только
шины с датчиками давления. В про‐
тивном случае давление воздуха в
шинах не будет отображаться, и

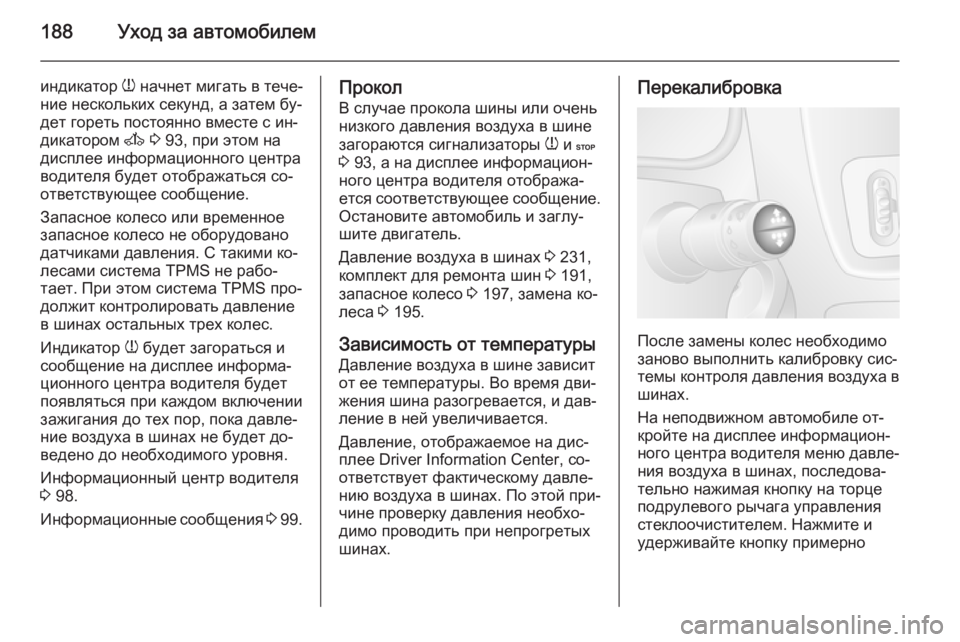

188Уход за автомобилем
индикатор w начнет мигать в тече‐
ние нескольких секунд, а затем бу‐
дет гореть постоянно вместе с ин‐
дикатором A 3 93, при этом на
дисплее информационного центра
водителя будет отображаться со‐
ответствующее сообщение.
Запасное колесо или временное
запасное колесо не оборудовано
датчиками давления. С такими ко‐
лесами система TPMS не рабо‐
тает. При этом система TPMS про‐
должит контролировать давление
в шинах остальных трех колес.
Индикатор w будет загораться и
сообщение на дисплее информа‐
ционного центра водителя будет
появляться при каждом включении
зажигания до тех пор, пока давле‐
ние воздуха в шинах не будет до‐
ведено до необходимого уровня.
Информационный центр водителя
3 98.
Информационные сообщения 3 99.Прокол
В случае прокола шины или оченьнизкого давления воздуха в шине
загораются сигнализаторы w и C
3 93, а на дисплее информацион‐
ного центра водителя отобража‐
ется соответствующее сообщение.
Остановите автомобиль и заглу‐
шите двигатель.
Давление воздуха в шинах 3 231,
комплект для ремонта шин 3 191,
запасное колесо 3 197, замена ко‐
леса 3 195.
Зависимость от температуры
Давление воздуха в шине зависит
от ее температуры. Во время дви‐
жения шина разогревается, и дав‐
ление в ней увеличивается.
Давление, отображаемое на дис‐
плее Driver Information Center, со‐ ответствует фактическому давле‐
нию воздуха в шинах. По этой при‐
чине проверку давления необхо‐
димо проводить при непрогретых
шинах.Перекалибровка
После замены колес необходимо
заново выполнить калибровку сис‐
темы контроля давления воздуха в
шинах.
На неподвижном автомобиле от‐
кройте на дисплее информацион‐
ного центра водителя меню давле‐ ния воздуха в шинах, последова‐
тельно нажимая кнопку на торце
подрулевого рычага управления
стеклоочистителем. Нажмите и
удерживайте кнопку примерно
