OPEL MOVANO_B 2015 Betriebsanleitung (in German)

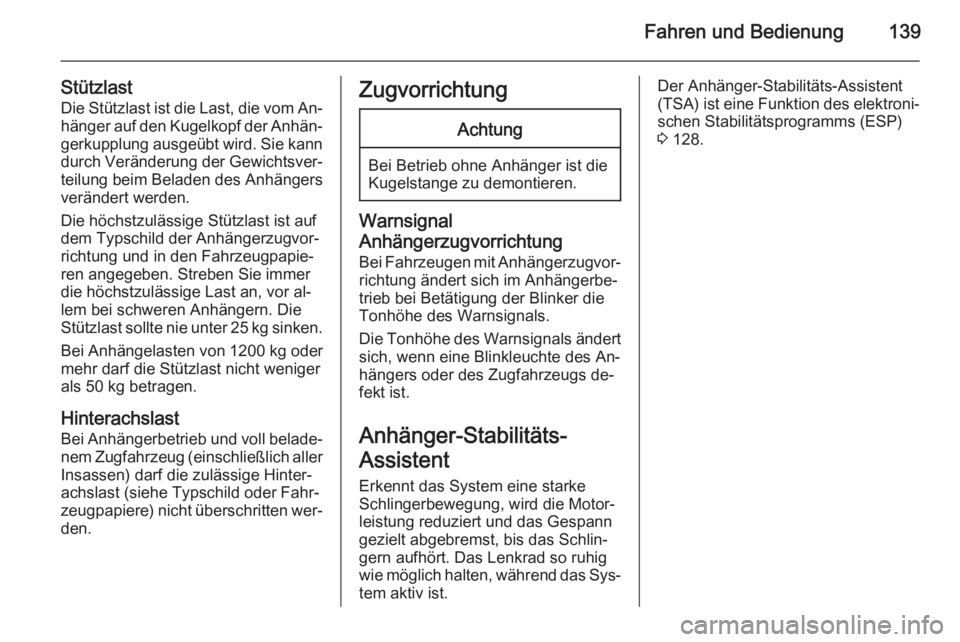

Fahren und Bedienung139
StützlastDie Stützlast ist die Last, die vom An‐ hänger auf den Kugelkopf der Anhän‐
gerkupplung ausgeübt wird. Sie kann durch Veränderung der Gewichtsver‐
teilung beim Beladen des Anhängers
verändert werden.
Die höchstzulässige Stützlast ist auf dem Typschild der Anhängerzugvor‐
richtung und in den Fahrzeugpapie‐
ren angegeben. Streben Sie immer
die höchstzulässige Last an, vor al‐
lem bei schweren Anhängern. Die
Stützlast sollte nie unter 25 kg sinken.
Bei Anhängelasten von 1200 kg oder
mehr darf die Stützlast nicht weniger
als 50 kg betragen.
Hinterachslast Bei Anhängerbetrieb und voll belade‐
nem Zugfahrzeug (einschließlich aller
Insassen) darf die zulässige Hinter‐
achslast (siehe Typschild oder Fahr‐ zeugpapiere) nicht überschritten wer‐ den.ZugvorrichtungAchtung
Bei Betrieb ohne Anhänger ist die
Kugelstange zu demontieren.
Warnsignal
Anhängerzugvorrichtung Bei Fahrzeugen mit Anhängerzugvor‐
richtung ändert sich im Anhängerbe‐
trieb bei Betätigung der Blinker die
Tonhöhe des Warnsignals.
Die Tonhöhe des Warnsignals ändert
sich, wenn eine Blinkleuchte des An‐
hängers oder des Zugfahrzeugs de‐
fekt ist.
Anhänger-Stabilitäts-
Assistent Erkennt das System eine starke
Schlingerbewegung, wird die Motor‐ leistung reduziert und das Gespanngezielt abgebremst, bis das Schlin‐
gern aufhört. Das Lenkrad so ruhig
wie möglich halten, während das Sys‐
tem aktiv ist.
Der Anhänger-Stabilitäts-Assistent
(TSA) ist eine Funktion des elektroni‐
schen Stabilitätsprogramms (ESP)
3 128.

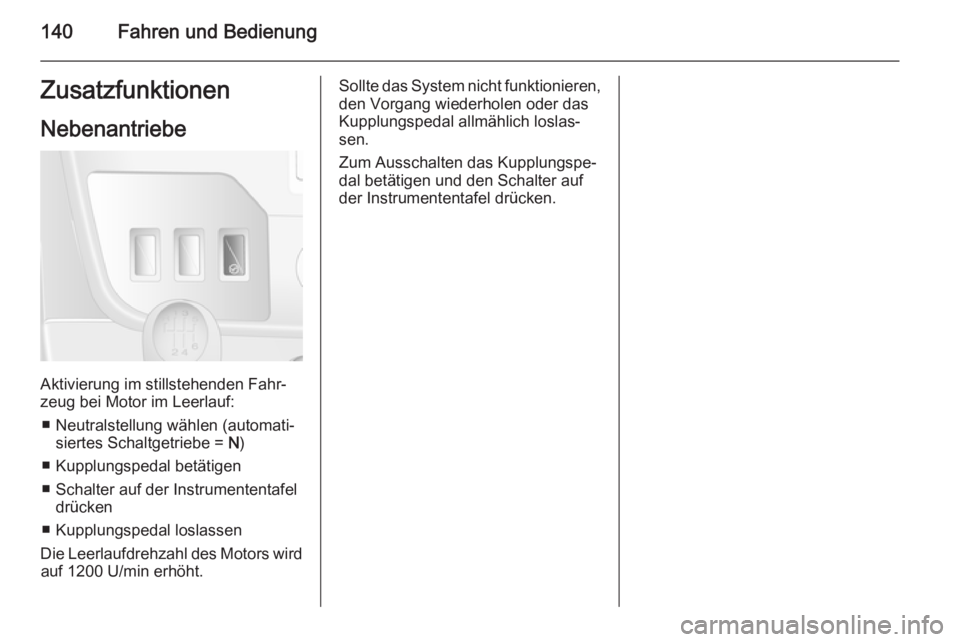

140Fahren und BedienungZusatzfunktionen
Nebenantriebe
Aktivierung im stillstehenden Fahr‐
zeug bei Motor im Leerlauf:
■ Neutralstellung wählen (automati‐ siertes Schaltgetriebe = N)
■ Kupplungspedal betätigen
■ Schalter auf der Instrumententafel drücken
■ Kupplungspedal loslassen
Die Leerlaufdrehzahl des Motors wird auf 1200 U/min erhöht.
Sollte das System nicht funktionieren,
den Vorgang wiederholen oder das
Kupplungspedal allmählich loslas‐
sen.
Zum Ausschalten das Kupplungspe‐
dal betätigen und den Schalter auf
der Instrumententafel drücken.

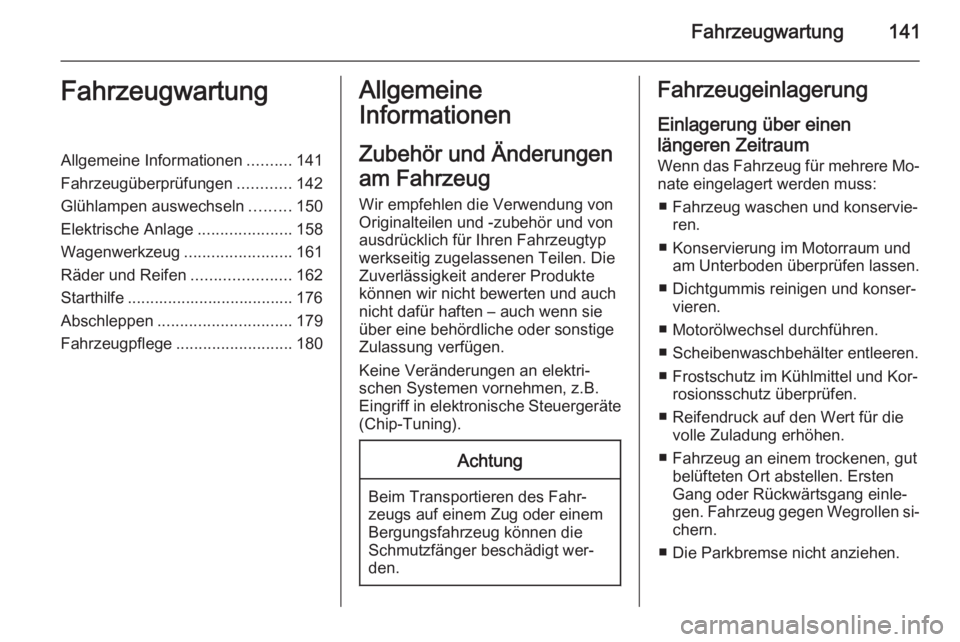

Fahrzeugwartung141FahrzeugwartungAllgemeine Informationen..........141
Fahrzeugüberprüfungen ............142
Glühlampen auswechseln .........150
Elektrische Anlage .....................158
Wagenwerkzeug ........................161
Räder und Reifen ......................162
Starthilfe ..................................... 176
Abschleppen .............................. 179
Fahrzeugpflege .......................... 180Allgemeine
Informationen
Zubehör und Änderungen
am Fahrzeug Wir empfehlen die Verwendung von
Originalteilen und -zubehör und von
ausdrücklich für Ihren Fahrzeugtyp werkseitig zugelassenen Teilen. Die
Zuverlässigkeit anderer Produkte
können wir nicht bewerten und auch
nicht dafür haften – auch wenn sie
über eine behördliche oder sonstige
Zulassung verfügen.
Keine Veränderungen an elektri‐
schen Systemen vornehmen, z.B. Eingriff in elektronische Steuergeräte (Chip-Tuning).Achtung
Beim Transportieren des Fahr‐zeugs auf einem Zug oder einem
Bergungsfahrzeug können die
Schmutzfänger beschädigt wer‐
den.
Fahrzeugeinlagerung
Einlagerung über einen
längeren Zeitraum Wenn das Fahrzeug für mehrere Mo‐
nate eingelagert werden muss:
■ Fahrzeug waschen und konservie‐ ren.
■ Konservierung im Motorraum und am Unterboden überprüfen lassen.
■ Dichtgummis reinigen und konser‐ vieren.
■ Motorölwechsel durchführen. ■ Scheibenwaschbehälter entleeren.
■ Frostschutz im Kühlmittel und Kor‐ rosionsschutz überprüfen.
■ Reifendruck auf den Wert für die volle Zuladung erhöhen.
■ Fahrzeug an einem trockenen, gut belüfteten Ort abstellen. ErstenGang oder Rückwärtsgang einle‐
gen. Fahrzeug gegen Wegrollen si‐
chern.
■ Die Parkbremse nicht anziehen.

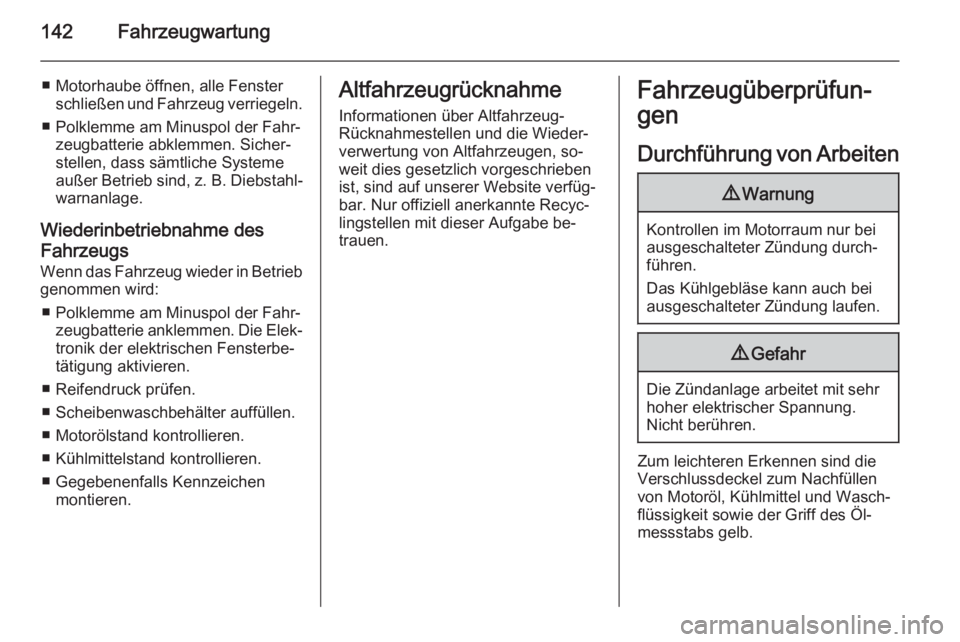

142Fahrzeugwartung
■ Motorhaube öffnen, alle Fensterschließen und Fahrzeug verriegeln.
■ Polklemme am Minuspol der Fahr‐ zeugbatterie abklemmen. Sicher‐
stellen, dass sämtliche Systeme
außer Betrieb sind, z. B. Diebstahl‐
warnanlage.
Wiederinbetriebnahme des
Fahrzeugs
Wenn das Fahrzeug wieder in Betrieb
genommen wird:
■ Polklemme am Minuspol der Fahr‐ zeugbatterie anklemmen. Die Elek‐tronik der elektrischen Fensterbe‐tätigung aktivieren.
■ Reifendruck prüfen.
■ Scheibenwaschbehälter auffüllen.
■ Motorölstand kontrollieren.
■ Kühlmittelstand kontrollieren.
■ Gegebenenfalls Kennzeichen montieren.Altfahrzeugrücknahme
Informationen über Altfahrzeug-
Rücknahmestellen und die Wieder‐
verwertung von Altfahrzeugen, so‐
weit dies gesetzlich vorgeschrieben
ist, sind auf unserer Website verfüg‐
bar. Nur offiziell anerkannte Recyc‐
lingstellen mit dieser Aufgabe be‐
trauen.Fahrzeugüberprüfun‐
gen
Durchführung von Arbeiten9 Warnung
Kontrollen im Motorraum nur bei
ausgeschalteter Zündung durch‐
führen.
Das Kühlgebläse kann auch bei
ausgeschalteter Zündung laufen.
9 Gefahr
Die Zündanlage arbeitet mit sehr
hoher elektrischer Spannung.
Nicht berühren.
Zum leichteren Erkennen sind die
Verschlussdeckel zum Nachfüllen
von Motoröl, Kühlmittel und Wasch‐
flüssigkeit sowie der Griff des Öl‐
messstabs gelb.

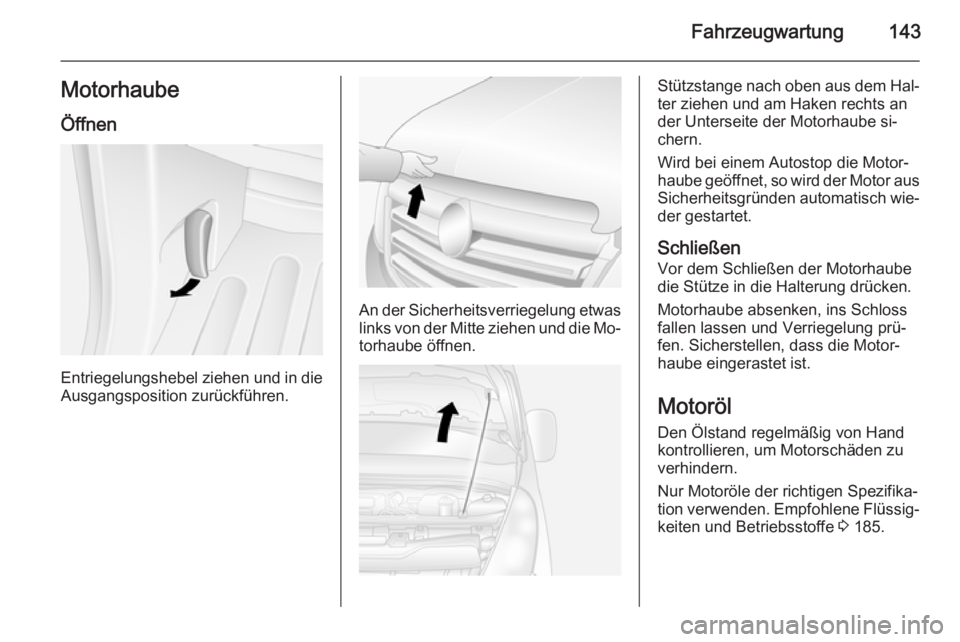

Fahrzeugwartung143MotorhaubeÖffnen
Entriegelungshebel ziehen und in die
Ausgangsposition zurückführen.
An der Sicherheitsverriegelung etwas links von der Mitte ziehen und die Mo‐torhaube öffnen.
Stützstange nach oben aus dem Hal‐ ter ziehen und am Haken rechts an
der Unterseite der Motorhaube si‐ chern.
Wird bei einem Autostop die Motor‐ haube geöffnet, so wird der Motor aus
Sicherheitsgründen automatisch wie‐ der gestartet.
Schließen
Vor dem Schließen der Motorhaube
die Stütze in die Halterung drücken.
Motorhaube absenken, ins Schloss
fallen lassen und Verriegelung prü‐
fen. Sicherstellen, dass die Motor‐
haube eingerastet ist.
Motoröl Den Ölstand regelmäßig von Hand
kontrollieren, um Motorschäden zu
verhindern.
Nur Motoröle der richtigen Spezifika‐
tion verwenden. Empfohlene Flüssig‐
keiten und Betriebsstoffe 3 185.

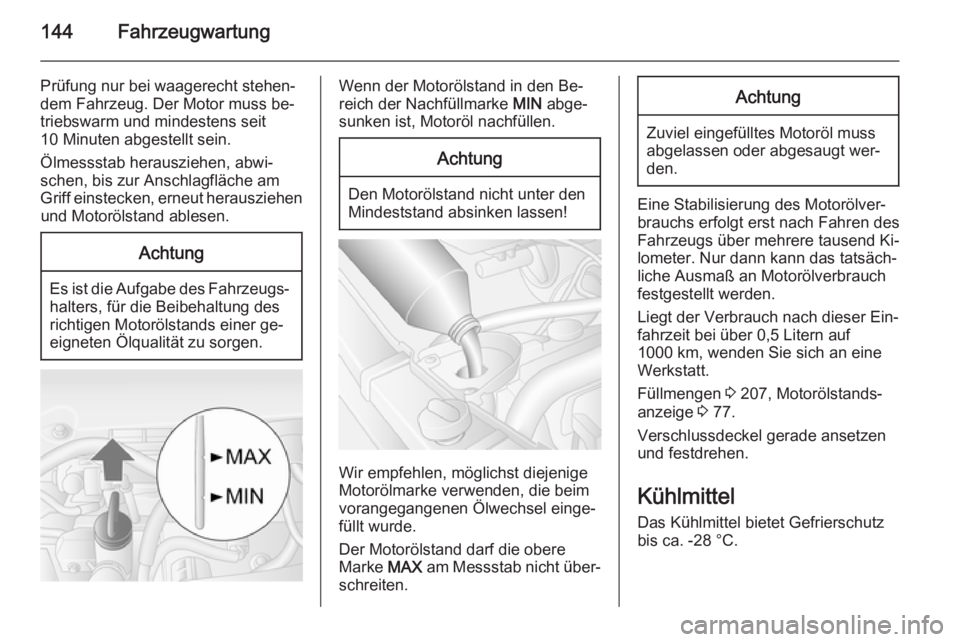

144Fahrzeugwartung
Prüfung nur bei waagerecht stehen‐
dem Fahrzeug. Der Motor muss be‐
triebswarm und mindestens seit
10 Minuten abgestellt sein.
Ölmessstab herausziehen, abwi‐
schen, bis zur Anschlagfläche am
Griff einstecken, erneut herausziehen und Motorölstand ablesen.Achtung
Es ist die Aufgabe des Fahrzeugs‐
halters, für die Beibehaltung des
richtigen Motorölstands einer ge‐
eigneten Ölqualität zu sorgen.
Wenn der Motorölstand in den Be‐
reich der Nachfüllmarke MIN abge‐
sunken ist, Motoröl nachfüllen.Achtung
Den Motorölstand nicht unter den
Mindeststand absinken lassen!
Wir empfehlen, möglichst diejenige
Motorölmarke verwenden, die beim
vorangegangenen Ölwechsel einge‐ füllt wurde.
Der Motorölstand darf die obere
Marke MAX am Messstab nicht über‐
schreiten.
Achtung
Zuviel eingefülltes Motoröl muss
abgelassen oder abgesaugt wer‐
den.
Eine Stabilisierung des Motorölver‐
brauchs erfolgt erst nach Fahren des
Fahrzeugs über mehrere tausend Ki‐
lometer. Nur dann kann das tatsäch‐
liche Ausmaß an Motorölverbrauch
festgestellt werden.
Liegt der Verbrauch nach dieser Ein‐
fahrzeit bei über 0,5 Litern auf
1000 km, wenden Sie sich an eine
Werkstatt.
Füllmengen 3 207, Motorölstands‐
anzeige 3 77.
Verschlussdeckel gerade ansetzen
und festdrehen.
Kühlmittel
Das Kühlmittel bietet Gefrierschutz
bis ca. -28 °C.

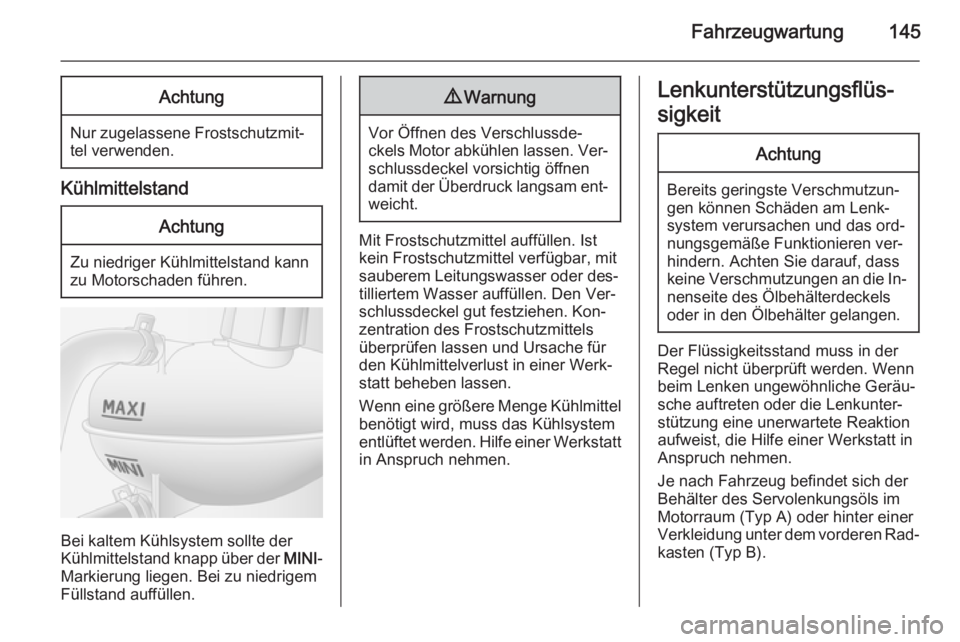

Fahrzeugwartung145Achtung
Nur zugelassene Frostschutzmit‐
tel verwenden.
Kühlmittelstand
Achtung
Zu niedriger Kühlmittelstand kann
zu Motorschaden führen.
Bei kaltem Kühlsystem sollte der
Kühlmittelstand knapp über der MINI-
Markierung liegen. Bei zu niedrigem
Füllstand auffüllen.
9 Warnung
Vor Öffnen des Verschlussde‐
ckels Motor abkühlen lassen. Ver‐ schlussdeckel vorsichtig öffnen
damit der Überdruck langsam ent‐
weicht.
Mit Frostschutzmittel auffüllen. Ist kein Frostschutzmittel verfügbar, mit
sauberem Leitungswasser oder des‐
tilliertem Wasser auffüllen. Den Ver‐
schlussdeckel gut festziehen. Kon‐
zentration des Frostschutzmittels
überprüfen lassen und Ursache für
den Kühlmittelverlust in einer Werk‐
statt beheben lassen.
Wenn eine größere Menge Kühlmittel
benötigt wird, muss das Kühlsystem
entlüftet werden. Hilfe einer Werkstatt in Anspruch nehmen.
Lenkunterstützungsflüs‐
sigkeitAchtung
Bereits geringste Verschmutzun‐
gen können Schäden am Lenk‐
system verursachen und das ord‐
nungsgemäße Funktionieren ver‐
hindern. Achten Sie darauf, dass keine Verschmutzungen an die In‐ nenseite des Ölbehälterdeckels
oder in den Ölbehälter gelangen.
Der Flüssigkeitsstand muss in der
Regel nicht überprüft werden. Wenn
beim Lenken ungewöhnliche Geräu‐
sche auftreten oder die Lenkunter‐
stützung eine unerwartete Reaktion
aufweist, die Hilfe einer Werkstatt in
Anspruch nehmen.
Je nach Fahrzeug befindet sich der
Behälter des Servolenkungsöls im
Motorraum (Typ A) oder hinter einer
Verkleidung unter dem vorderen Rad‐
kasten (Typ B).

146Fahrzeugwartung

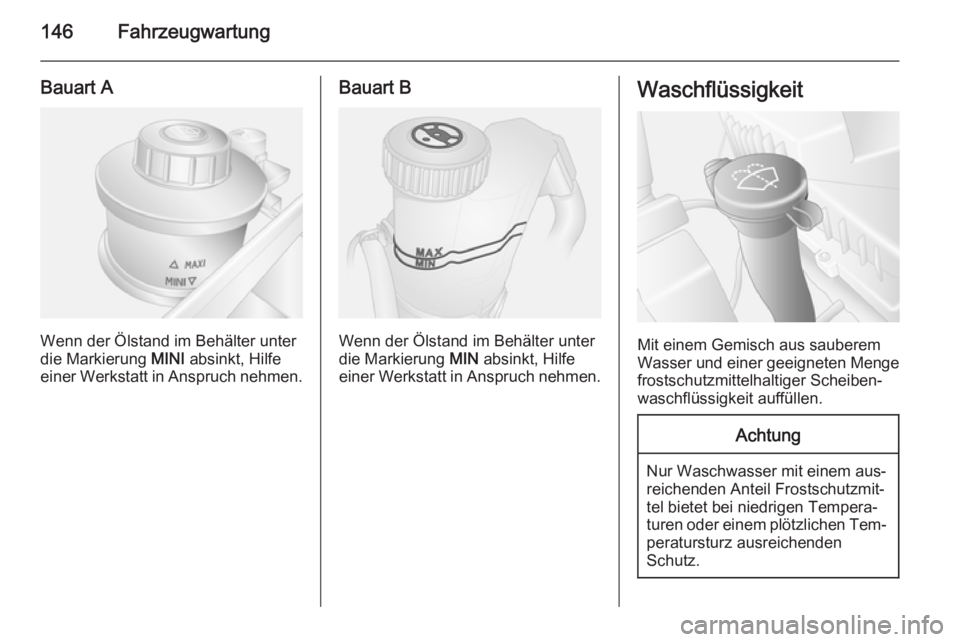

Bauart A
Wenn der Ölstand im Behälter unter
die Markierung MINI absinkt, Hilfe
einer Werkstatt in Anspruch nehmen.
Bauart B
Wenn der Ölstand im Behälter unter
die Markierung MIN absinkt, Hilfe
einer Werkstatt in Anspruch nehmen.
Waschflüssigkeit
Mit einem Gemisch aus sauberem
Wasser und einer geeigneten Menge
frostschutzmittelhaltiger Scheiben‐
waschflüssigkeit auffüllen.
Achtung
Nur Waschwasser mit einem aus‐
reichenden Anteil Frostschutzmit‐
tel bietet bei niedrigen Tempera‐
turen oder einem plötzlichen Tem‐
peratursturz ausreichenden
Schutz.

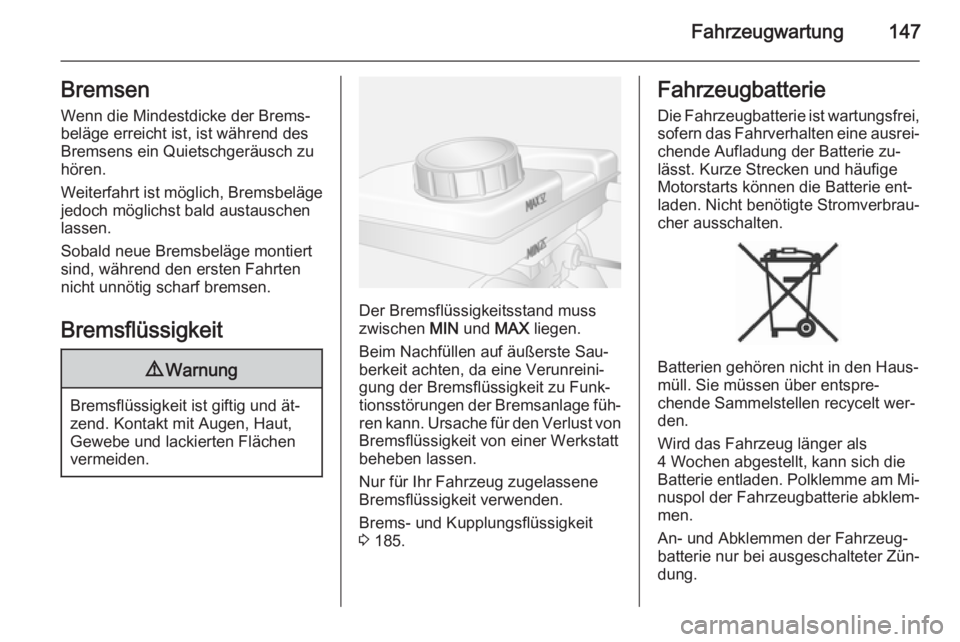

Fahrzeugwartung147Bremsen
Wenn die Mindestdicke der Brems‐
beläge erreicht ist, ist während des
Bremsens ein Quietschgeräusch zu
hören.
Weiterfahrt ist möglich, Bremsbeläge
jedoch möglichst bald austauschen
lassen.
Sobald neue Bremsbeläge montiert
sind, während den ersten Fahrten
nicht unnötig scharf bremsen.
Bremsflüssigkeit9 Warnung
Bremsflüssigkeit ist giftig und ät‐
zend. Kontakt mit Augen, Haut,
Gewebe und lackierten Flächen
vermeiden.
Der Bremsflüssigkeitsstand muss zwischen MIN und MAX liegen.
Beim Nachfüllen auf äußerste Sau‐ berkeit achten, da eine Verunreini‐
gung der Bremsflüssigkeit zu Funk‐
tionsstörungen der Bremsanlage füh‐
ren kann. Ursache für den Verlust von Bremsflüssigkeit von einer Werkstatt
beheben lassen.
Nur für Ihr Fahrzeug zugelassene
Bremsflüssigkeit verwenden.
Brems- und Kupplungsflüssigkeit
3 185.
Fahrzeugbatterie
Die Fahrzeugbatterie ist wartungsfrei, sofern das Fahrverhalten eine ausrei‐
chende Aufladung der Batterie zu‐
lässt. Kurze Strecken und häufige
Motorstarts können die Batterie ent‐
laden. Nicht benötigte Stromverbrau‐
cher ausschalten.
Batterien gehören nicht in den Haus‐
müll. Sie müssen über entspre‐
chende Sammelstellen recycelt wer‐
den.
Wird das Fahrzeug länger als
4 Wochen abgestellt, kann sich die
Batterie entladen. Polklemme am Mi‐ nuspol der Fahrzeugbatterie abklem‐
men.
An- und Abklemmen der Fahrzeug‐
batterie nur bei ausgeschalteter Zün‐
dung.

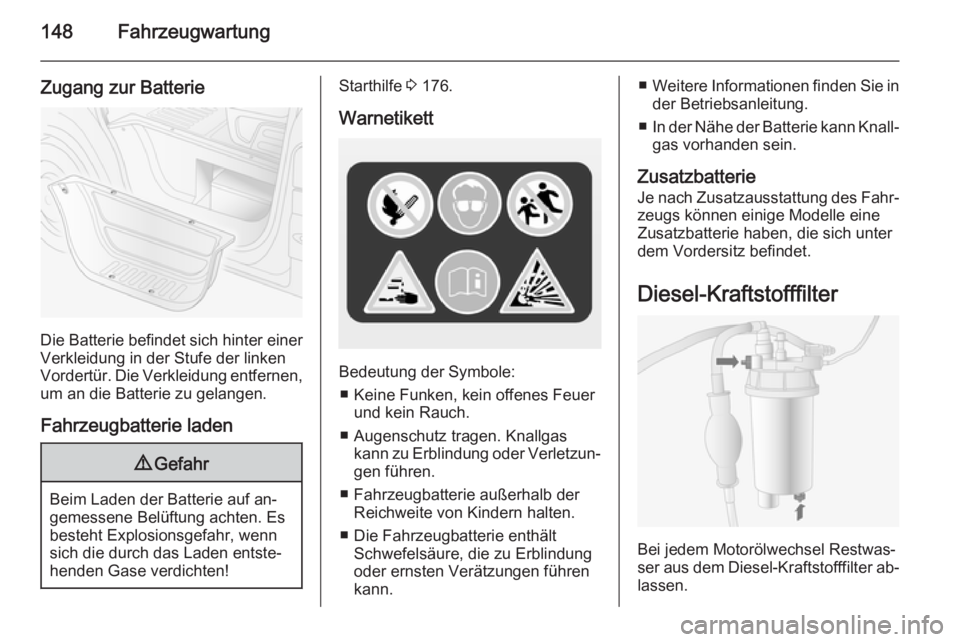

148Fahrzeugwartung
Zugang zur Batterie
Die Batterie befindet sich hinter einer
Verkleidung in der Stufe der linken
Vordertür. Die Verkleidung entfernen,
um an die Batterie zu gelangen.
Fahrzeugbatterie laden
9 Gefahr
Beim Laden der Batterie auf an‐
gemessene Belüftung achten. Es
besteht Explosionsgefahr, wenn
sich die durch das Laden entste‐
henden Gase verdichten!
Starthilfe 3 176.
Warnetikett
Bedeutung der Symbole: ■ Keine Funken, kein offenes Feuer und kein Rauch.
■ Augenschutz tragen. Knallgas kann zu Erblindung oder Verletzun‐
gen führen.
■ Fahrzeugbatterie außerhalb der Reichweite von Kindern halten.
■ Die Fahrzeugbatterie enthält Schwefelsäure, die zu Erblindung
oder ernsten Verätzungen führen
kann.
■ Weitere Informationen finden Sie in
der Betriebsanleitung.
■ In der Nähe der Batterie kann Knall‐
gas vorhanden sein.
Zusatzbatterie
Je nach Zusatzausstattung des Fahr‐ zeugs können einige Modelle eine
Zusatzbatterie haben, die sich unter
dem Vordersitz befindet.
Diesel-Kraftstofffilter
Bei jedem Motorölwechsel Restwas‐
ser aus dem Diesel-Kraftstofffilter ab‐ lassen.
