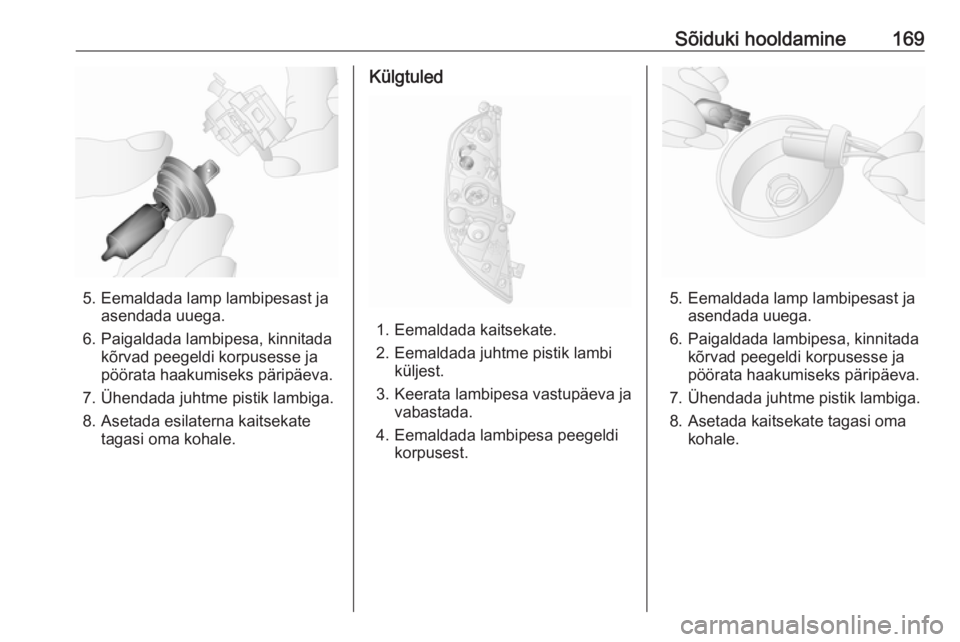

Sõiduki hooldamine169
5. Eemaldada lamp lambipesast jaasendada uuega.
6. Paigaldada lambipesa, kinnitada kõrvad peegeldi korpusesse ja
pöörata haakumiseks päripäeva.
7. Ühendada juhtme pistik lambiga.
8. Asetada esilaterna kaitsekate tagasi oma kohale.
Külgtuled
1. Eemaldada kaitsekate.
2. Eemaldada juhtme pistik lambi küljest.
3. Keerata lambipesa vastupäeva ja vabastada.
4. Eemaldada lambipesa peegeldi korpusest.
5. Eemaldada lamp lambipesast ja asendada uuega.
6. Paigaldada lambipesa, kinnitada kõrvad peegeldi korpusesse ja
pöörata haakumiseks päripäeva.
7. Ühendada juhtme pistik lambiga.
8. Asetada kaitsekate tagasi oma kohale.

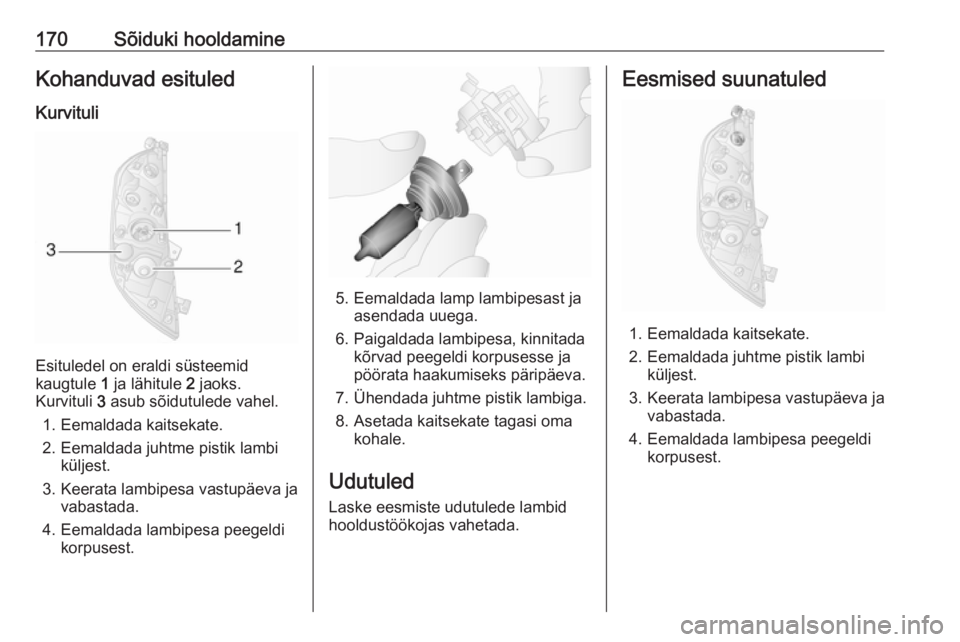

170Sõiduki hooldamineKohanduvad esituled
Kurvituli
Esituledel on eraldi süsteemid
kaugtule 1 ja lähitule 2 jaoks.
Kurvituli 3 asub sõidutulede vahel.
1. Eemaldada kaitsekate.
2. Eemaldada juhtme pistik lambi küljest.
3. Keerata lambipesa vastupäeva ja vabastada.
4. Eemaldada lambipesa peegeldi korpusest.
5. Eemaldada lamp lambipesast jaasendada uuega.
6. Paigaldada lambipesa, kinnitada kõrvad peegeldi korpusesse ja
pöörata haakumiseks päripäeva.
7. Ühendada juhtme pistik lambiga.
8. Asetada kaitsekate tagasi oma kohale.
Udutuled
Laske eesmiste udutulede lambid
hooldustöökojas vahetada.
Eesmised suunatuled
1. Eemaldada kaitsekate.
2. Eemaldada juhtme pistik lambi küljest.
3. Keerata lambipesa vastupäeva ja vabastada.
4. Eemaldada lambipesa peegeldi korpusest.

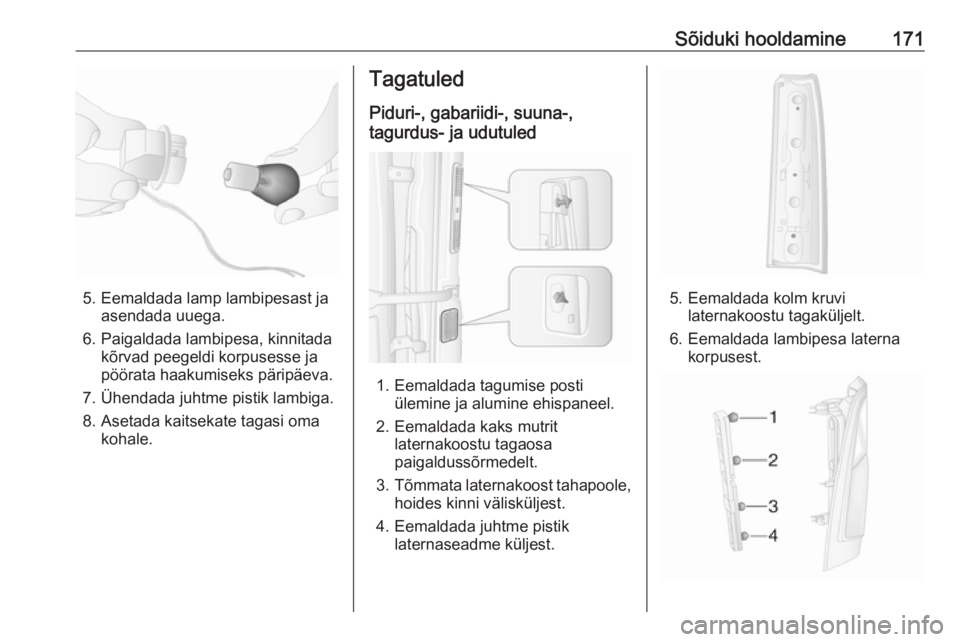

Sõiduki hooldamine171
5. Eemaldada lamp lambipesast jaasendada uuega.
6. Paigaldada lambipesa, kinnitada kõrvad peegeldi korpusesse ja
pöörata haakumiseks päripäeva.
7. Ühendada juhtme pistik lambiga.
8. Asetada kaitsekate tagasi oma kohale.
Tagatuled
Piduri-, gabariidi-, suuna-,
tagurdus- ja udutuled
1. Eemaldada tagumise posti ülemine ja alumine ehispaneel.
2. Eemaldada kaks mutrit laternakoostu tagaosa
paigaldussõrmedelt.
3. Tõmmata laternakoost tahapoole,
hoides kinni välisküljest.
4. Eemaldada juhtme pistik laternaseadme küljest.
5. Eemaldada kolm kruvi laternakoostu tagaküljelt.
6. Eemaldada lambipesa laterna korpusest.

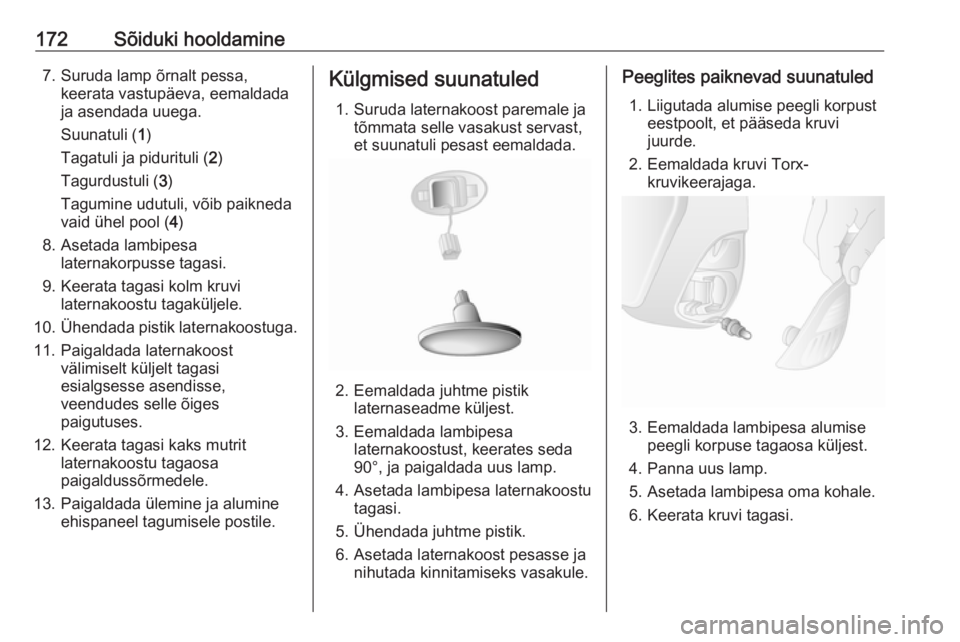

172Sõiduki hooldamine7. Suruda lamp õrnalt pessa,keerata vastupäeva, eemaldada
ja asendada uuega.
Suunatuli ( 1)
Tagatuli ja pidurituli ( 2)
Tagurdustuli ( 3)
Tagumine udutuli, võib paikneda
vaid ühel pool ( 4)
8. Asetada lambipesa laternakorpusse tagasi.
9. Keerata tagasi kolm kruvi laternakoostu tagaküljele.
10. Ühendada pistik laternakoostuga.
11. Paigaldada laternakoost välimiselt küljelt tagasi
esialgsesse asendisse,
veendudes selle õiges
paigutuses.
12. Keerata tagasi kaks mutrit laternakoostu tagaosa
paigaldussõrmedele.
13. Paigaldada ülemine ja alumine ehispaneel tagumisele postile.Külgmised suunatuled
1. Suruda laternakoost paremale ja tõmmata selle vasakust servast,
et suunatuli pesast eemaldada.
2. Eemaldada juhtme pistik laternaseadme küljest.
3. Eemaldada lambipesa laternakoostust, keerates seda
90°, ja paigaldada uus lamp.
4. Asetada lambipesa laternakoostu tagasi.
5. Ühendada juhtme pistik. 6. Asetada laternakoost pesasse ja nihutada kinnitamiseks vasakule.
Peeglites paiknevad suunatuled
1. Liigutada alumise peegli korpust eestpoolt, et pääseda kruvi
juurde.
2. Eemaldada kruvi Torx- kruvikeerajaga.
3. Eemaldada lambipesa alumisepeegli korpuse tagaosa küljest.
4. Panna uus lamp.
5. Asetada lambipesa oma kohale. 6. Keerata kruvi tagasi.

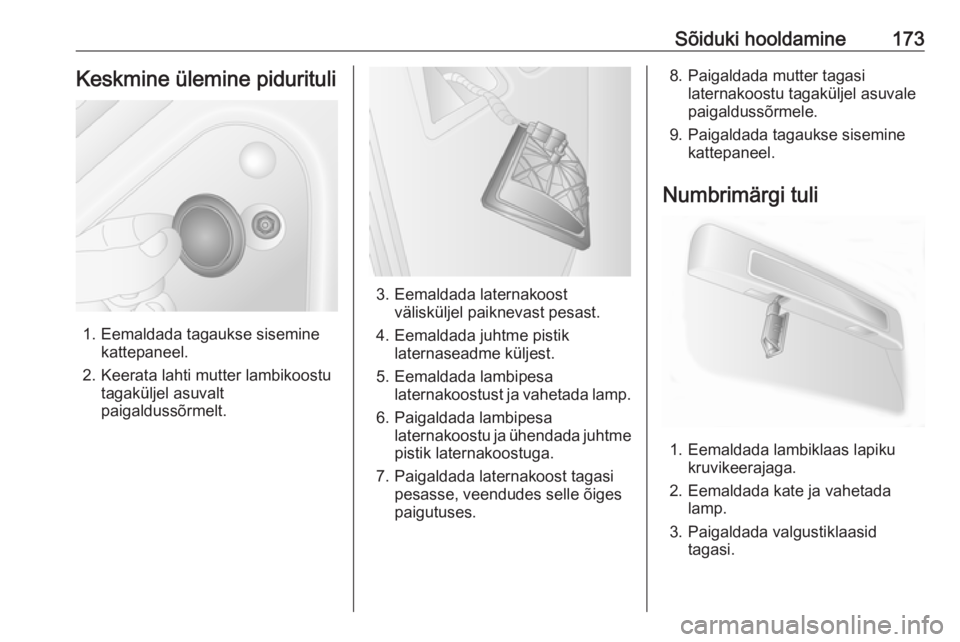

Sõiduki hooldamine173Keskmine ülemine pidurituli
1. Eemaldada tagaukse siseminekattepaneel.
2. Keerata lahti mutter lambikoostu tagaküljel asuvalt
paigaldussõrmelt.
3. Eemaldada laternakoost välisküljel paiknevast pesast.
4. Eemaldada juhtme pistik laternaseadme küljest.
5. Eemaldada lambipesa laternakoostust ja vahetada lamp.
6. Paigaldada lambipesa laternakoostu ja ühendada juhtmepistik laternakoostuga.
7. Paigaldada laternakoost tagasi pesasse, veendudes selle õiges
paigutuses.
8. Paigaldada mutter tagasi laternakoostu tagaküljel asuvale
paigaldussõrmele.
9. Paigaldada tagaukse sisemine kattepaneel.
Numbrimärgi tuli
1. Eemaldada lambiklaas lapiku kruvikeerajaga.
2. Eemaldada kate ja vahetada lamp.
3. Paigaldada valgustiklaasid tagasi.

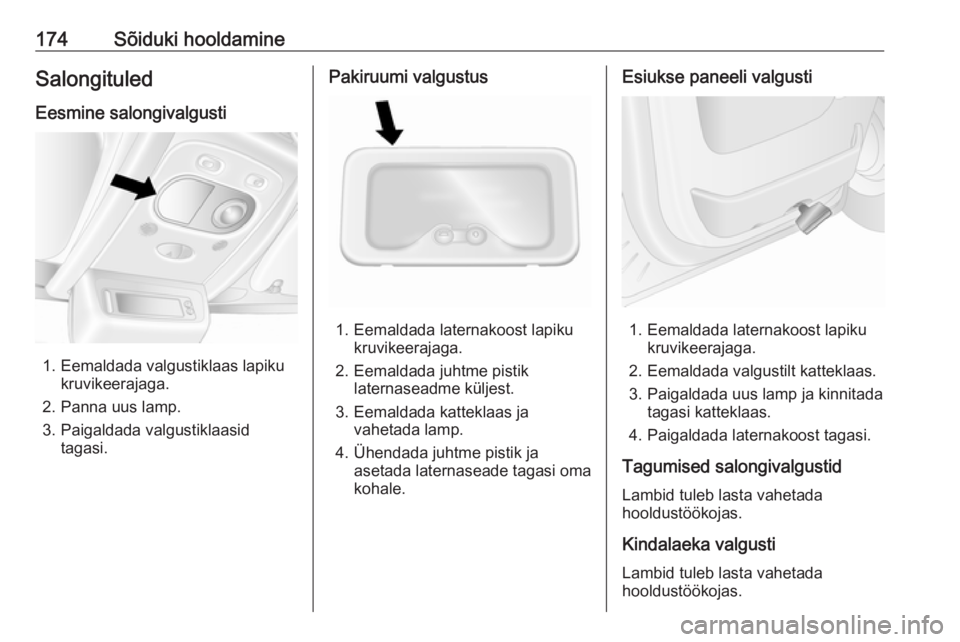

174Sõiduki hooldamineSalongituledEesmine salongivalgusti
1. Eemaldada valgustiklaas lapiku kruvikeerajaga.
2. Panna uus lamp.
3. Paigaldada valgustiklaasid tagasi.
Pakiruumi valgustus
1. Eemaldada laternakoost lapikukruvikeerajaga.
2. Eemaldada juhtme pistik laternaseadme küljest.
3. Eemaldada katteklaas ja vahetada lamp.
4. Ühendada juhtme pistik ja asetada laternaseade tagasi oma
kohale.
Esiukse paneeli valgusti
1. Eemaldada laternakoost lapiku kruvikeerajaga.
2. Eemaldada valgustilt katteklaas.
3. Paigaldada uus lamp ja kinnitada tagasi katteklaas.
4. Paigaldada laternakoost tagasi.
Tagumised salongivalgustid
Lambid tuleb lasta vahetada
hooldustöökojas.
Kindalaeka valgusti Lambid tuleb lasta vahetada
hooldustöökojas.

Sõiduki hooldamine175ArmatuurlauavalgustustLambid tuleb lasta vahetada

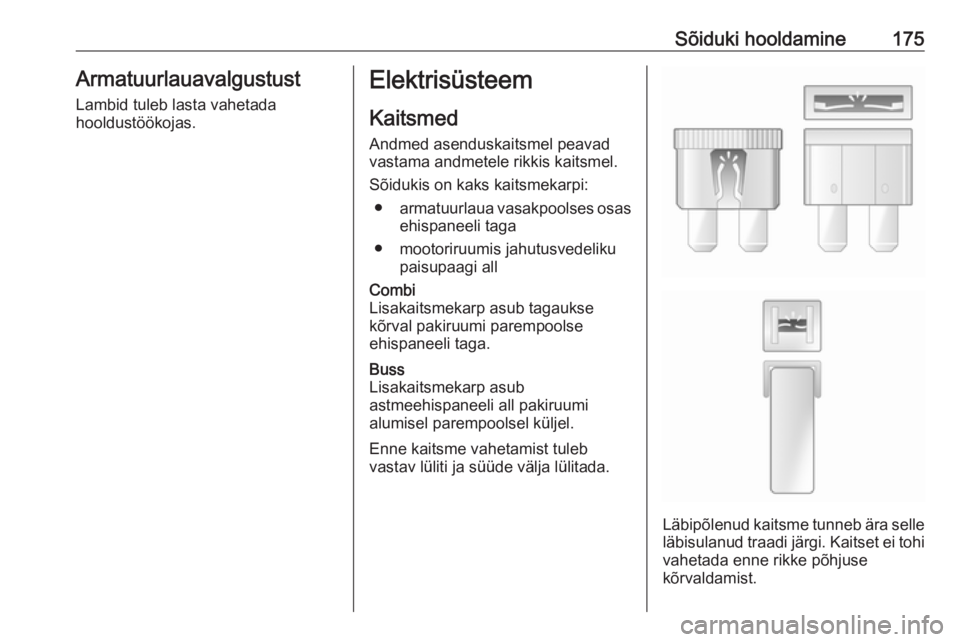

hooldustöökojas.Elektrisüsteem
Kaitsmed
Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Sõidukis on kaks kaitsmekarpi: ● armatuurlaua vasakpoolses osas
ehispaneeli taga
● mootoriruumis jahutusvedeliku paisupaagi allCombi
Lisakaitsmekarp asub tagaukse
kõrval pakiruumi parempoolse
ehispaneeli taga.Buss
Lisakaitsmekarp asub
astmeehispaneeli all pakiruumi
alumisel parempoolsel küljel.
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi. Kaitset ei tohi vahetada enne rikke põhjuse
kõrvaldamist.

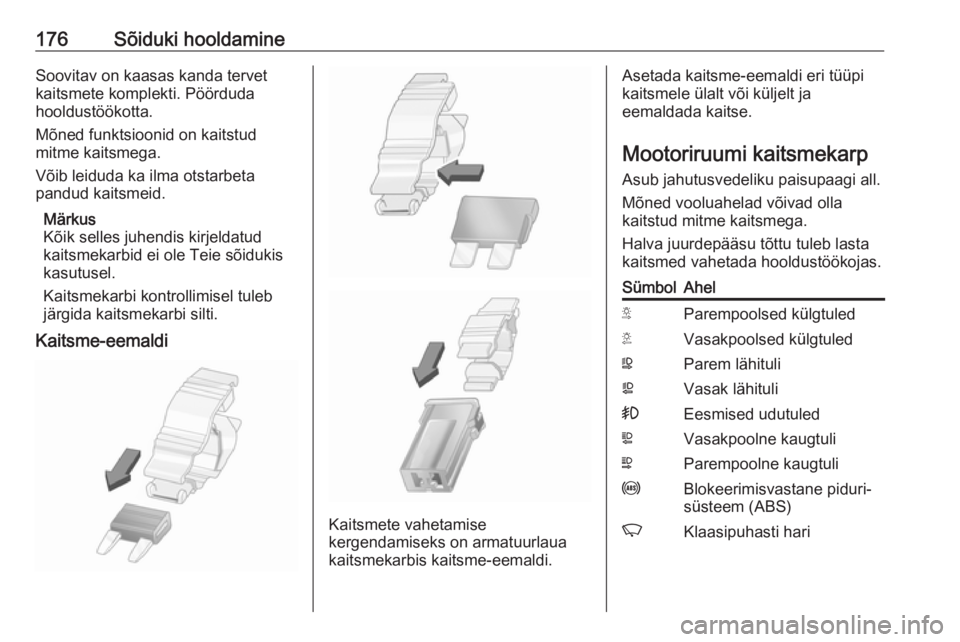

176Sõiduki hooldamineSoovitav on kaasas kanda tervet
kaitsmete komplekti. Pöörduda
hooldustöökotta.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Märkus
Kõik selles juhendis kirjeldatud
kaitsmekarbid ei ole Teie sõidukis
kasutusel.
Kaitsmekarbi kontrollimisel tuleb järgida kaitsmekarbi silti.
Kaitsme-eemaldi
Kaitsmete vahetamise
kergendamiseks on armatuurlaua
kaitsmekarbis kaitsme-eemaldi.
Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.
Mootoriruumi kaitsmekarpAsub jahutusvedeliku paisupaagi all.
Mõned vooluahelad võivad olla
kaitstud mitme kaitsmega.
Halva juurdepääsu tõttu tuleb lasta
kaitsmed vahetada hooldustöökojas.SümbolAhelSParempoolsed külgtuledTVasakpoolsed külgtuledWParem lähituliaVasak lähituli>Eesmised udutuledLVasakpoolne kaugtuliNParempoolne kaugtuliuBlokeerimisvastane piduri‐
süsteem (ABS)KKlaasipuhasti hari

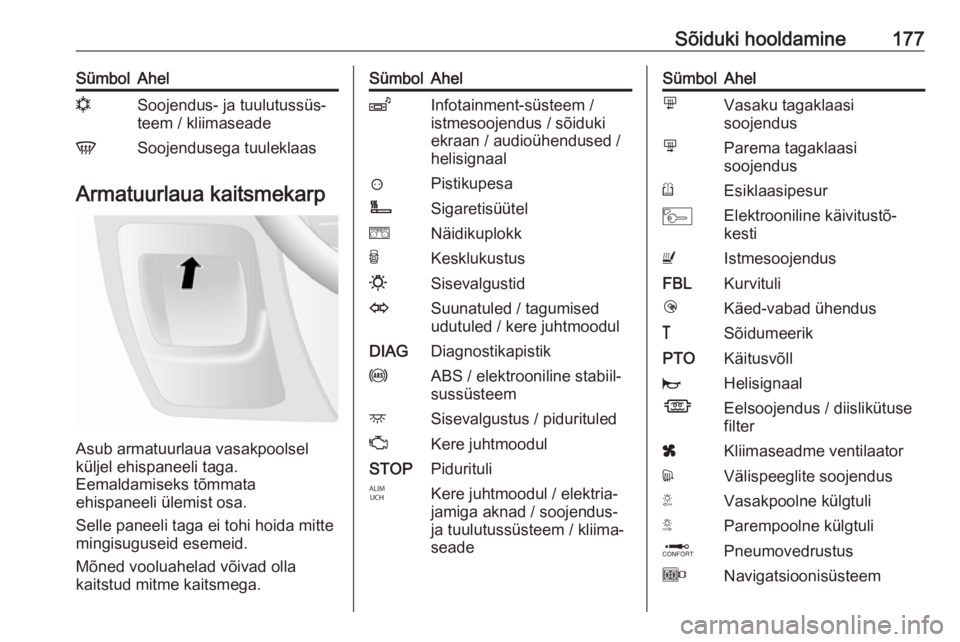

Sõiduki hooldamine177SümbolAhelnSoojendus- ja tuulutussüs‐
teem / kliimaseadeVSoojendusega tuuleklaas
Armatuurlaua kaitsmekarp
Asub armatuurlaua vasakpoolsel
küljel ehispaneeli taga.
Eemaldamiseks tõmmata
ehispaneeli ülemist osa.
Selle paneeli taga ei tohi hoida mitte mingisuguseid esemeid.
Mõned vooluahelad võivad olla
kaitstud mitme kaitsmega.
SümbolAhelZInfotainment-süsteem /
istmesoojendus / sõiduki
ekraan / audioühendused /
helisignaal?PistikupesaÌSigaretisüüteleNäidikuplokkUKesklukustus0SisevalgustidOSuunatuled / tagumised
udutuled / kere juhtmoodulDIAGDiagnostikapistikuABS / elektrooniline stabiil‐
sussüsteemdSisevalgustus / pidurituledZKere juhtmoodulSTOPPidurituliIKere juhtmoodul / elektria‐
jamiga aknad / soojendus-
ja tuulutussüsteem / kliima‐
seadeSümbolAhelmVasaku tagaklaasi
soojendusnParema tagaklaasi
soojendusREsiklaasipesurMElektrooniline käivitustõ‐
kestiUIstmesoojendusFBLKurvitulilKäed-vabad ühendus&SõidumeerikPTOKäitusvõlljHelisignaalÍEelsoojendus / diislikütuse
filterxKliimaseadme ventilaatordVälispeeglite soojendusTVasakpoolne külgtuliSParempoolne külgtuliQPneumovedrustusONavigatsioonisüsteem

178Sõiduki hooldamineSümbolAhelADPTäiendavad kohandused,Elektrilise ajamiga aknad /
kere juhtmoodul

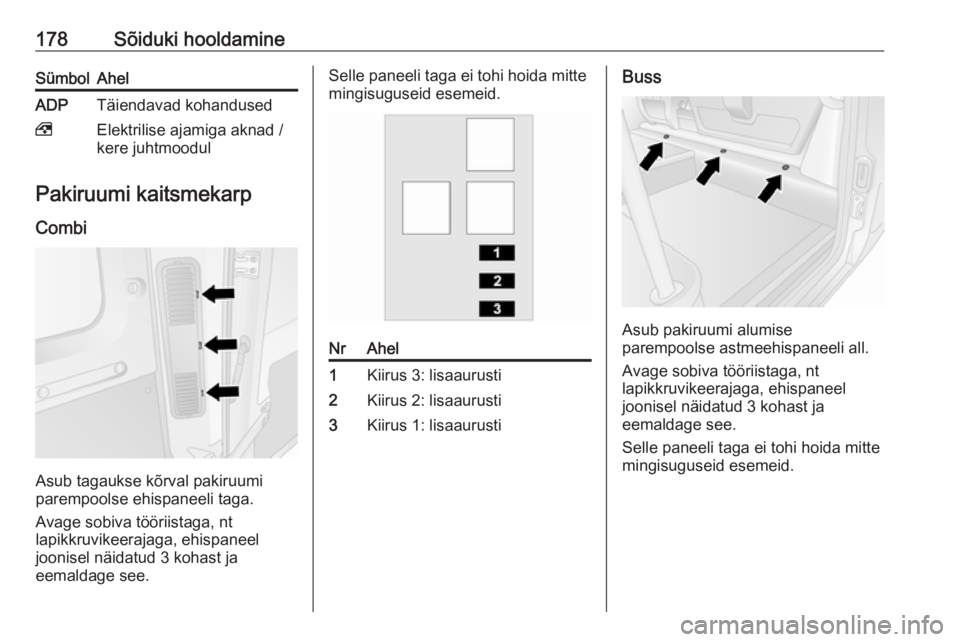

Pakiruumi kaitsmekarp
Combi
Asub tagaukse kõrval pakiruumi
parempoolse ehispaneeli taga.
Avage sobiva tööriistaga, nt
lapikkruvikeerajaga, ehispaneel
joonisel näidatud 3 kohast ja
eemaldage see.
Selle paneeli taga ei tohi hoida mitte mingisuguseid esemeid.NrAhel1Kiirus 3: lisaaurusti2Kiirus 2: lisaaurusti3Kiirus 1: lisaaurustiBuss
Asub pakiruumi alumise
parempoolse astmeehispaneeli all.
Avage sobiva tööriistaga, nt
lapikkruvikeerajaga, ehispaneel
joonisel näidatud 3 kohast ja
eemaldage see.
Selle paneeli taga ei tohi hoida mitte mingisuguseid esemeid.
