OPEL MOVANO_B 2016.5 Omaniku käsiraamat (in Estonian)

Sõiduki hooldamine179NrAhel1Kiirus 2: parempoolne aurusti
ventilaator2Kiirus 2: vasakpoolne aurusti
ventilaator3Kiirus 1: vasakpoolne aurusti
ventilaator4Vasakpoolne soojendus5Kiirus 3: vasakpoolne aurusti
ventilaator6Kondensaatori ventilaator7Parempoolne soojendus8Kiirus 3: parempoolne aurusti
ventilaator9Elektriline liuguks10Ridavalgusti11Astmepaneel12Lasteohutuse hoiatussignaal13Kiirus 1: parempoolne aurusti
ventilaator
Mõned vooluahelad võivad olla
kaitstud mitme kaitsmega.
Sõiduki tööriistad
Tööriistad
Tungraud, rattavõti, adapterid
(varuratta eemaldamiseks), ilukilbi
konks ja pukseerimissilmus asuvad komplektina esiistme.
Märkus
Olenevalt sõidukist võib varuratta
eemaldamiseks olla mitu adapterit.

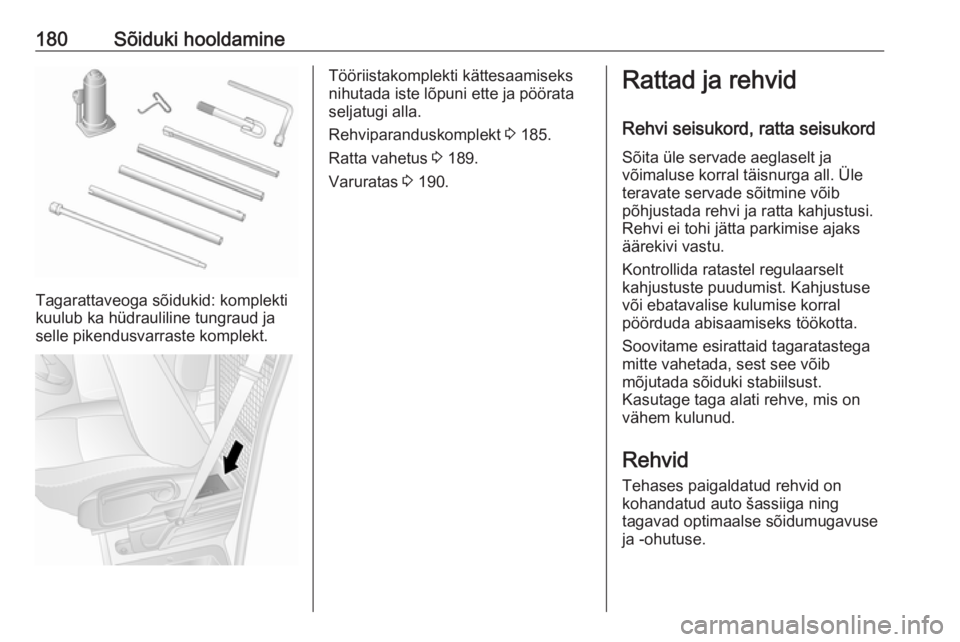

180Sõiduki hooldamine
Tagarattaveoga sõidukid: komplekti
kuulub ka hüdrauliline tungraud ja
selle pikendusvarraste komplekt.
Tööriistakomplekti kättesaamiseks
nihutada iste lõpuni ette ja pöörata
seljatugi alla.
Rehviparanduskomplekt 3 185.
Ratta vahetus 3 189.
Varuratas 3 190.Rattad ja rehvid
Rehvi seisukord, ratta seisukord
Sõita üle servade aeglaselt ja
võimaluse korral täisnurga all. Üle
teravate servade sõitmine võib
põhjustada rehvi ja ratta kahjustusi.
Rehvi ei tohi jätta parkimise ajaks
äärekivi vastu.
Kontrollida ratastel regulaarselt
kahjustuste puudumist. Kahjustuse
või ebatavalise kulumise korral
pöörduda abisaamiseks töökotta.
Soovitame esirattaid tagaratastega
mitte vahetada, sest see võib
mõjutada sõiduki stabiilsust.
Kasutage taga alati rehve, mis on
vähem kulunud.
Rehvid
Tehases paigaldatud rehvid on
kohandatud auto šassiiga ning
tagavad optimaalse sõidumugavuse
ja -ohutuse.

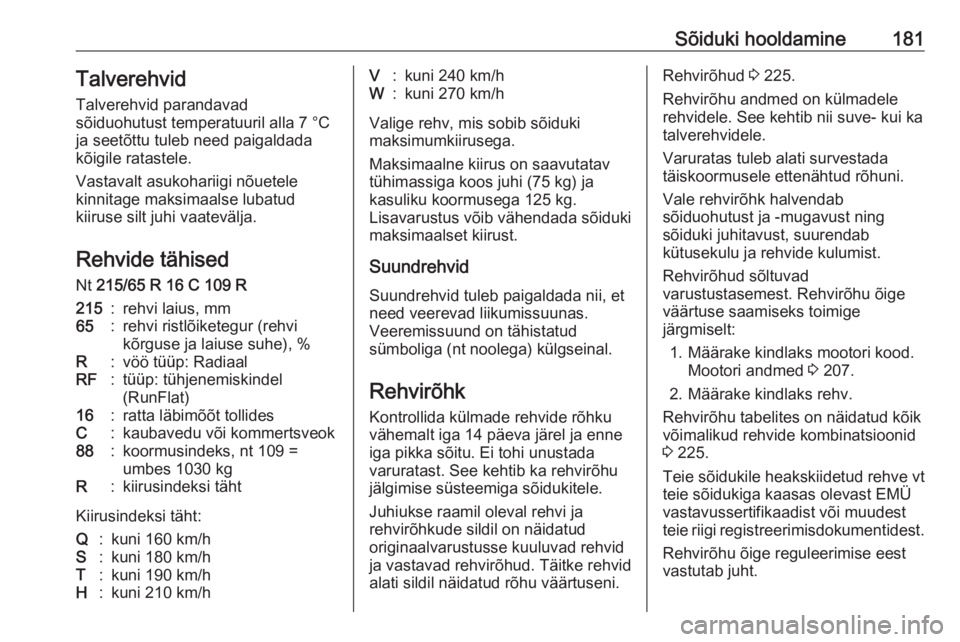

Sõiduki hooldamine181Talverehvid
Talverehvid parandavad
sõiduohutust temperatuuril alla 7 °C
ja seetõttu tuleb need paigaldada
kõigile ratastele.
Vastavalt asukohariigi nõuetele
kinnitage maksimaalse lubatud
kiiruse silt juhi vaatevälja.
Rehvide tähised Nt 215/65 R 16 C 109 R215:rehvi laius, mm65:rehvi ristlõiketegur (rehvi
kõrguse ja laiuse suhe), %R:vöö tüüp: RadiaalRF:tüüp: tühjenemiskindel
(RunFlat)16:ratta läbimõõt tollidesC:kaubavedu või kommertsveok88:koormusindeks, nt 109 =
umbes 1030 kgR:kiirusindeksi täht
Kiirusindeksi täht:
Q:kuni 160 km/hS:kuni 180 km/hT:kuni 190 km/hH:kuni 210 km/hV:kuni 240 km/hW:kuni 270 km/h
Valige rehv, mis sobib sõiduki
maksimumkiirusega.
Maksimaalne kiirus on saavutatav
tühimassiga koos juhi (75 kg) ja
kasuliku koormusega 125 kg.
Lisavarustus võib vähendada sõiduki
maksimaalset kiirust.
Suundrehvid
Suundrehvid tuleb paigaldada nii, et
need veerevad liikumissuunas.
Veeremissuund on tähistatud
sümboliga (nt noolega) külgseinal.
Rehvirõhk Kontrollida külmade rehvide rõhku
vähemalt iga 14 päeva järel ja enne
iga pikka sõitu. Ei tohi unustada
varuratast. See kehtib ka rehvirõhu jälgimise süsteemiga sõidukitele.
Juhiukse raamil oleval rehvi ja
rehvirõhkude sildil on näidatud
originaalvarustusse kuuluvad rehvid
ja vastavad rehvirõhud. Täitke rehvid
alati sildil näidatud rõhu väärtuseni.
Rehvirõhud 3 225.
Rehvirõhu andmed on külmadele
rehvidele. See kehtib nii suve- kui ka
talverehvidele.
Varuratas tuleb alati survestada
täiskoormusele ettenähtud rõhuni.
Vale rehvirõhk halvendab
sõiduohutust ja -mugavust ning
sõiduki juhitavust, suurendab
kütusekulu ja rehvide kulumist.
Rehvirõhud sõltuvad
varustustasemest. Rehvirõhu õige
väärtuse saamiseks toimige
järgmiselt:
1. Määrake kindlaks mootori kood. Mootori andmed 3 207.
2. Määrake kindlaks rehv.
Rehvirõhu tabelites on näidatud kõik
võimalikud rehvide kombinatsioonid
3 225.
Teie sõidukile heakskiidetud rehve vt
teie sõidukiga kaasas olevast EMÜ
vastavussertifikaadist või muudest
teie riigi registreerimisdokumentidest.
Rehvirõhu õige reguleerimise eestvastutab juht.

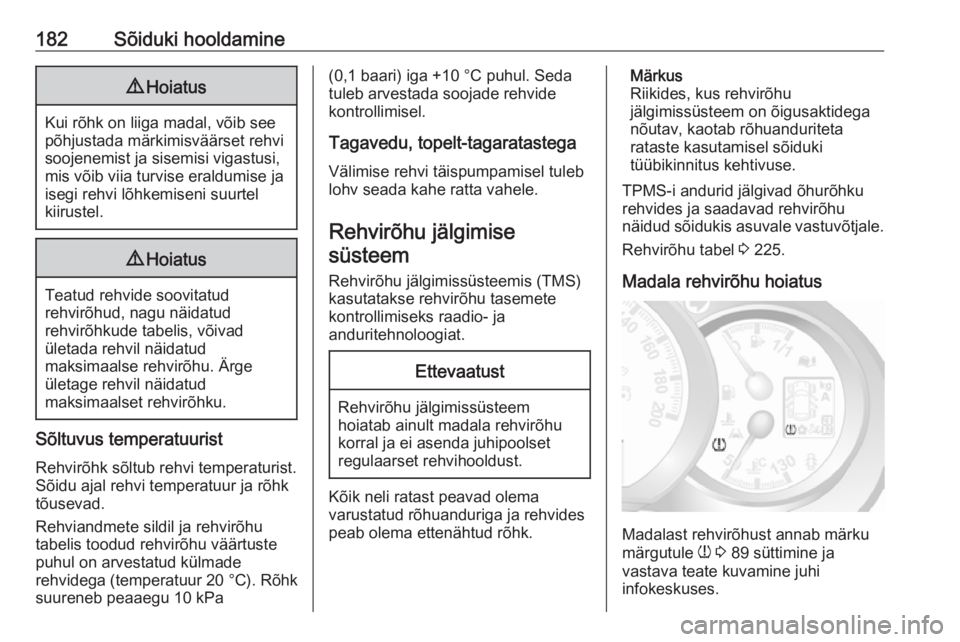

182Sõiduki hooldamine9Hoiatus
Kui rõhk on liiga madal, võib see
põhjustada märkimisväärset rehvi
soojenemist ja sisemisi vigastusi,
mis võib viia turvise eraldumise ja
isegi rehvi lõhkemiseni suurtel
kiirustel.
9 Hoiatus
Teatud rehvide soovitatud
rehvirõhud, nagu näidatud
rehvirõhkude tabelis, võivad
ületada rehvil näidatud
maksimaalse rehvirõhu. Ärge
ületage rehvil näidatud
maksimaalset rehvirõhku.
Sõltuvus temperatuurist
Rehvirõhk sõltub rehvi temperaturist.
Sõidu ajal rehvi temperatuur ja rõhk
tõusevad.
Rehviandmete sildil ja rehvirõhu
tabelis toodud rehvirõhu väärtuste
puhul on arvestatud külmade
rehvidega (temperatuur 20 °C). Rõhk
suureneb peaaegu 10 kPa
(0,1 baari) iga +10 °C puhul. Seda
tuleb arvestada soojade rehvide
kontrollimisel.
Tagavedu, topelt-tagaratastegaVälimise rehvi täispumpamisel tuleb
lohv seada kahe ratta vahele.
Rehvirõhu jälgimise süsteem
Rehvirõhu jälgimissüsteemis (TMS)kasutatakse rehvirõhu tasemete
kontrollimiseks raadio- ja
anduritehnoloogiat.Ettevaatust
Rehvirõhu jälgimissüsteem hoiatab ainult madala rehvirõhu
korral ja ei asenda juhipoolset
regulaarset rehvihooldust.
Kõik neli ratast peavad olema
varustatud rõhuanduriga ja rehvides
peab olema ettenähtud rõhk.
Märkus
Riikides, kus rehvirõhu jälgimissüsteem on õigusaktidega
nõutav, kaotab rõhuanduriteta
rataste kasutamisel sõiduki
tüübikinnitus kehtivuse.
TPMS-i andurid jälgivad õhurõhku
rehvides ja saadavad rehvirõhu
näidud sõidukis asuvale vastuvõtjale.
Rehvirõhu tabel 3 225.
Madala rehvirõhu hoiatus
Madalast rehvirõhust annab märku
märgutule w 3 89 süttimine ja
vastava teate kuvamine juhi
infokeskuses.

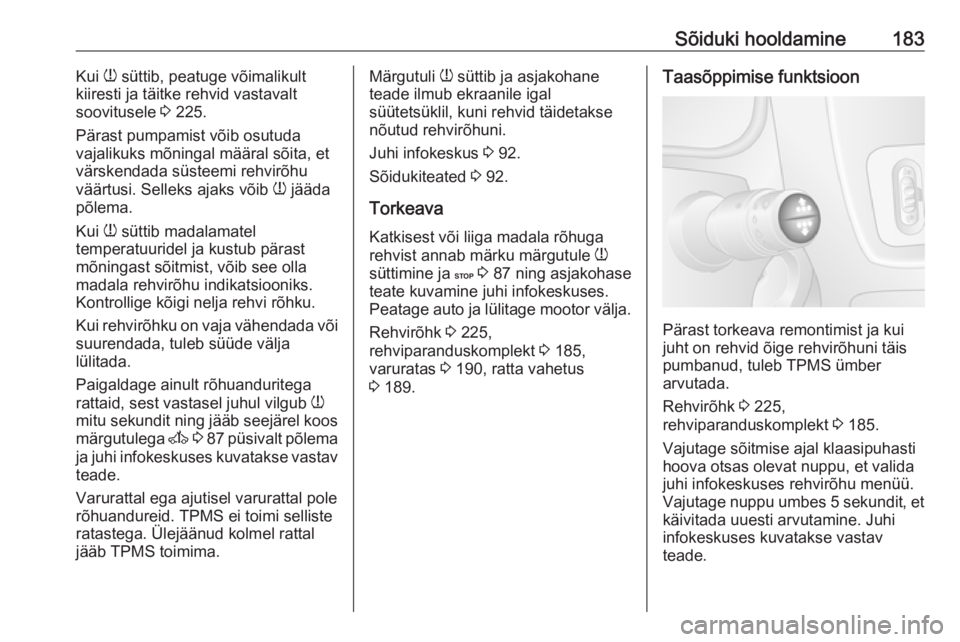

Sõiduki hooldamine183Kui w süttib, peatuge võimalikult
kiiresti ja täitke rehvid vastavalt
soovitusele 3 225.
Pärast pumpamist võib osutuda
vajalikuks mõningal määral sõita, et
värskendada süsteemi rehvirõhu
väärtusi. Selleks ajaks võib w jääda
põlema.
Kui w süttib madalamatel
temperatuuridel ja kustub pärast
mõningast sõitmist, võib see olla
madala rehvirõhu indikatsiooniks.
Kontrollige kõigi nelja rehvi rõhku.
Kui rehvirõhku on vaja vähendada või
suurendada, tuleb süüde välja
lülitada.
Paigaldage ainult rõhuanduritega
rattaid, sest vastasel juhul vilgub w
mitu sekundit ning jääb seejärel koos
märgutulega A 3 87 püsivalt põlema
ja juhi infokeskuses kuvatakse vastav teade.
Varurattal ega ajutisel varurattal pole
rõhuandureid. TPMS ei toimi selliste
ratastega. Ülejäänud kolmel rattal
jääb TPMS toimima.Märgutuli w süttib ja asjakohane
teade ilmub ekraanile igal
süütetsüklil, kuni rehvid täidetakse
nõutud rehvirõhuni.
Juhi infokeskus 3 92.
Sõidukiteated 3 92.
Torkeava Katkisest või liiga madala rõhuga
rehvist annab märku märgutule w
süttimine ja C 3 87 ning asjakohase
teate kuvamine juhi infokeskuses. Peatage auto ja lülitage mootor välja.
Rehvirõhk 3 225,
rehviparanduskomplekt 3 185,
varuratas 3 190, ratta vahetus
3 189.Taasõppimise funktsioon
Pärast torkeava remontimist ja kui
juht on rehvid õige rehvirõhuni täis
pumbanud, tuleb TPMS ümber
arvutada.
Rehvirõhk 3 225,
rehviparanduskomplekt 3 185.
Vajutage sõitmise ajal klaasipuhasti
hoova otsas olevat nuppu, et valida
juhi infokeskuses rehvirõhu menüü.
Vajutage nuppu umbes 5 sekundit, et käivitada uuesti arvutamine. Juhi
infokeskuses kuvatakse vastav
teade.

184Sõiduki hooldamineTaasõppimiseks tuleb võib-olla sõita
mõni minut kiirusel üle 40 km/h. Sel
ajal esitab süsteem vaid piiratud
teavet.
Kui taasõppimisprotsessi käigus tekib
probleeme, jääb märgutuli w põlema
ja juhi infokeskuses kuvatakse
hoiatusteade.
Juhi infokeskus 3 92.
Sõidukiteated 3 92.
Üldteave
Saadaolevate lumekettide või
vedelate rehviparanduskomplektide
kasutamine võib halvendada
süsteemi tööd. Kasutada tohib tehase heakskiidetud
rehviparanduskomplekte.
Rehviparanduskomplekt 3 185,
lumeketid 3 185.
Välised suure võimsusega
raadioseadmed võivad segada
rehvirõhu jälgimissüsteemi.
Rehvide vahetamisel tuleb iga kord
TPMS-i andurid eemaldada ja lasta
neid hooldustöökojas hooldada.Turvise sügavus
Kontrollida turvisemustri sügavust
regulaarsete ajavahemike järel.
Rehvid tuleb vahetada
turvakaalutlustel, kui turvisemustri
sügavus langeb alla 2–3 mm (4 mm
talverehvidel).
Ohutuse mõttes on soovitatav, et
samale teljele paigaldatud rehvide
turvise sügavus ei erineks rohkem kui 2 mm võrra.
Seadusega lubatud minimaalne
turvisemustri sügavus (1,6 mm) on
saavutatud, kui turvis on kulunud ühe
turvise kulumismärgini (TWI). Nende
asukoht on tähistatud märgistusega
külgseinal.
Rehvid vananevad, isegi kui neid ei
kasutata. Me soovitame vahetada
rehve iga 6 aasta tagant.
Rehvide vahetus ja rattasuurus
Kui kasutatakse tehases paigaldatud
rehvidest erineva suurusega rehve,
võib olla vajalik nii spidomeetri kui ka
nominaalse rehvirõhu
ümberprogrammeerimine ja muude
muudatuste tegemine sõidukile.
Pärast teist mõõtu rehvidele
üleminekut lasta vahetada silt
rehvirõhkudega.9 Hoiatus
Ebasobivate rehvide või rataste
kasutamine võib põhjustada
avariisid ja muudab sõiduki
tüübikinnituse kehtetuks.

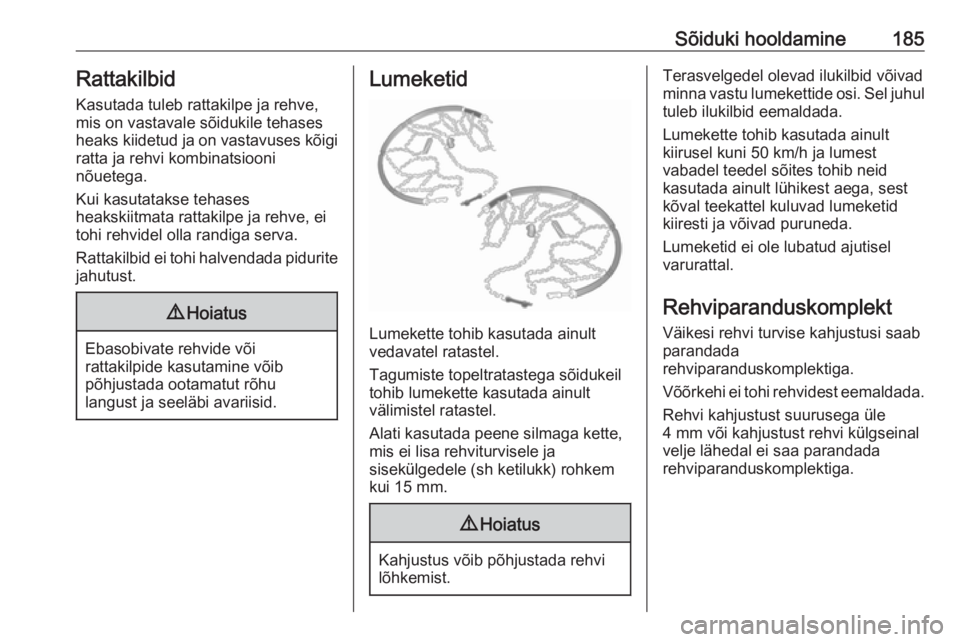

Sõiduki hooldamine185Rattakilbid
Kasutada tuleb rattakilpe ja rehve,
mis on vastavale sõidukile tehases
heaks kiidetud ja on vastavuses kõigi
ratta ja rehvi kombinatsiooni
nõuetega.
Kui kasutatakse tehases
heakskiitmata rattakilpe ja rehve, ei
tohi rehvidel olla randiga serva.
Rattakilbid ei tohi halvendada pidurite
jahutust.9 Hoiatus
Ebasobivate rehvide või
rattakilpide kasutamine võib
põhjustada ootamatut rõhu
langust ja seeläbi avariisid.
Lumeketid
Lumekette tohib kasutada ainult
vedavatel ratastel.
Tagumiste topeltratastega sõidukeil
tohib lumekette kasutada ainult
välimistel ratastel.
Alati kasutada peene silmaga kette,
mis ei lisa rehviturvisele ja
sisekülgedele (sh ketilukk) rohkem
kui 15 mm.
9 Hoiatus
Kahjustus võib põhjustada rehvi
lõhkemist.
Terasvelgedel olevad ilukilbid võivad
minna vastu lumekettide osi. Sel juhul
tuleb ilukilbid eemaldada.
Lumekette tohib kasutada ainult
kiirusel kuni 50 km/h ja lumest
vabadel teedel sõites tohib neid
kasutada ainult lühikest aega, sest
kõval teekattel kuluvad lumeketid kiiresti ja võivad puruneda.
Lumeketid ei ole lubatud ajutisel
varurattal.
Rehviparanduskomplekt
Väikesi rehvi turvise kahjustusi saab
parandada
rehviparanduskomplektiga.
Võõrkehi ei tohi rehvidest eemaldada. Rehvi kahjustust suurusega üle
4 mm või kahjustust rehvi külgseinal
velje lähedal ei saa parandada
rehviparanduskomplektiga.

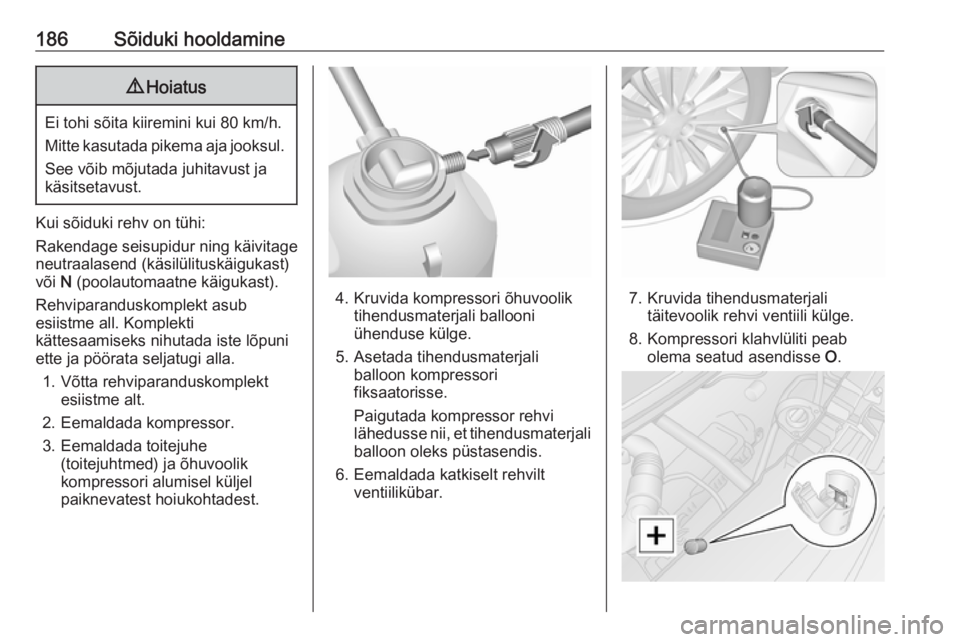

186Sõiduki hooldamine9Hoiatus
Ei tohi sõita kiiremini kui 80 km/h.
Mitte kasutada pikema aja jooksul. See võib mõjutada juhitavust ja
käsitsetavust.
Kui sõiduki rehv on tühi:
Rakendage seisupidur ning käivitage
neutraalasend (käsilülituskäigukast)
või N (poolautomaatne käigukast).
Rehviparanduskomplekt asub
esiistme all. Komplekti
kättesaamiseks nihutada iste lõpuni ette ja pöörata seljatugi alla.
1. Võtta rehviparanduskomplekt esiistme alt.
2. Eemaldada kompressor.
3. Eemaldada toitejuhe (toitejuhtmed) ja õhuvoolik
kompressori alumisel küljel
paiknevatest hoiukohtadest.
4. Kruvida kompressori õhuvoolik tihendusmaterjali ballooni
ühenduse külge.
5. Asetada tihendusmaterjali balloon kompressori
fiksaatorisse.
Paigutada kompressor rehvi lähedusse nii, et tihendusmaterjali balloon oleks püstasendis.
6. Eemaldada katkiselt rehvilt ventiilikübar.7. Kruvida tihendusmaterjalitäitevoolik rehvi ventiili külge.
8. Kompressori klahvlüliti peab olema seatud asendisse O.

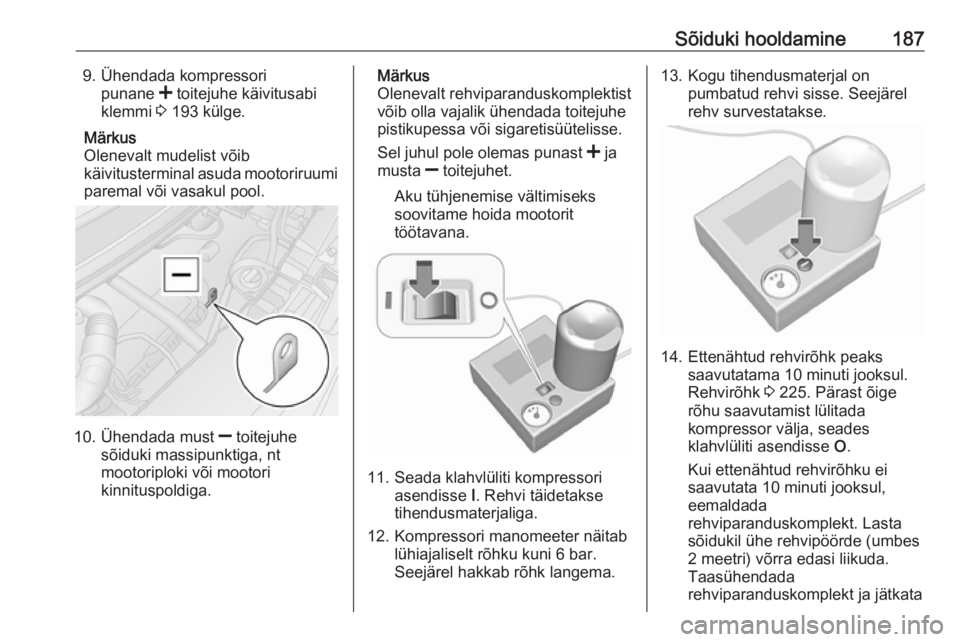

Sõiduki hooldamine1879. Ühendada kompressoripunane < toitejuhe käivitusabi
klemmi 3 193 külge.
Märkus
Olenevalt mudelist võib
käivitusterminal asuda mootoriruumi
paremal või vasakul pool.
10. Ühendada must ] toitejuhe
sõiduki massipunktiga, nt mootoriploki või mootorikinnituspoldiga.
Märkus
Olenevalt rehviparanduskomplektist
võib olla vajalik ühendada toitejuhe
pistikupessa või sigaretisüütelisse.
Sel juhul pole olemas punast < ja
musta ] toitejuhet.
Aku tühjenemise vältimiseks
soovitame hoida mootorit
töötavana.
11. Seada klahvlüliti kompressori asendisse I. Rehvi täidetakse
tihendusmaterjaliga.
12. Kompressori manomeeter näitab lühiajaliselt rõhku kuni 6 bar.
Seejärel hakkab rõhk langema.
13. Kogu tihendusmaterjal on pumbatud rehvi sisse. Seejärel
rehv survestatakse.
14. Ettenähtud rehvirõhk peaks saavutatama 10 minuti jooksul.
Rehvirõhk 3 225. Pärast õige
rõhu saavutamist lülitada
kompressor välja, seades
klahvlüliti asendisse O.
Kui ettenähtud rehvirõhku ei
saavutata 10 minuti jooksul,
eemaldada
rehviparanduskomplekt. Lasta
sõidukil ühe rehvipöörde (umbes
2 meetri) võrra edasi liikuda.
Taasühendada
rehviparanduskomplekt ja jätkata

188Sõiduki hooldaminetäitmist 10 minuti jooksul. Kui
ettenähtud rehvirõhku ikka ei
saavutata, on rehv liiga tugevalt
kahjustatud. Pöörduda
abisaamiseks hooldustöökotta.
Lasta ülemäärane rõhk rehvist
välja rehvirõhu näidiku kõrval
oleva nupu abil.
Kompressoril ei tohi lasta töötada
kauem kui 10 minutit.
15. Eemaldada rehviparanduskomplekt.
16. Eemaldada üleliigne tihendusvahend riidelapi abil.
17. Võtta rehviparanduskomplektist maksimaalse lubatud kiiruse silt ja
kinnitada juhi vaatevälja.
18. Kruvida tihendusmaterjali täitevoolik tihendusmaterjali
ballooni vaba ühenduse külge.
See hoiab ära tihendusmaterjali
väljavoolamise. Hoidke
rehviparanduskomplekti ballooni
kilekotis. Panna
rehviparanduskomplekt esiistme
all olevasse hoiukohta.
19. Jätkata kohe sõitu, et tihend jaotuks rehvis ühtlaselt. Umbes
10 km läbimise (kuid mitte pikema
kui 10-minutilise sõidu) järel
peatuda ja kontrollida
kompressori abil rehvirõhku.
Seda tehes kruvida kompressori
õhuvoolik otse rehvi ventiili ja
kompressori külge.
20. Kui rehvirõhk on üle 3,1 bar, seada see õige väärtuseni.
Korrata toimingut, kuni
rõhulangust enam ei ole.
Kui rehvirõhk on langenud alla
3,1 bar, ei tohi sõitu jätkata.
Pöörduda abisaamiseks
hooldustöökotta.
21. Panna rehviparanduskomplekt esiistme all olevasse hoiukohta.
Märkus
Parandatud rehvi sõiduomadused
on tugevasti mõjutatud, seepärast
tuleb see rehv asendada.
Kui on kuulda ebatavalist müra või kompressor läheb kuumaks, lülitada kompressor vähemalt 30 minutiks
välja.
Sissehitatud ülerõhuklapp avaneb rõhul 7 baari.
Jälgida komplekti aegumistähtaega.
Pärast seda kuupäeva ei ole
tihendusomadused enam
garanteeritud. Pöörata tähelepanu
säilitusteabele tihendusmaterjali
balloonil.
Asendada kasutatud
tihendusmaterjali balloon.
Kahjutustada balloon vastavalt
kehtivatele seadustele.
Kompressorit ja tihendusmaterjali
saab kasutada alates temperatuurist umbes -30 °C.
