Page 141 of 239

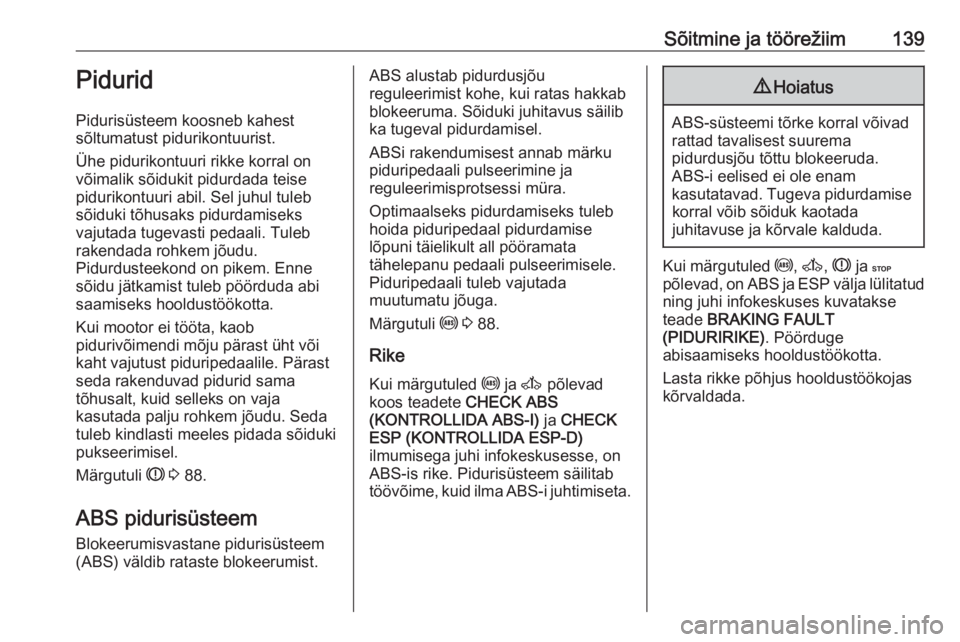

Sõitmine ja töörežiim139Pidurid
Pidurisüsteem koosneb kahest
sõltumatust pidurikontuurist.
Ühe pidurikontuuri rikke korral on
võimalik sõidukit pidurdada teise
pidurikontuuri abil. Sel juhul tuleb sõiduki tõhusaks pidurdamiseks
vajutada tugevasti pedaali. Tuleb
rakendada rohkem jõudu.
Pidurdusteekond on pikem. Enne
sõidu jätkamist tuleb pöörduda abi
saamiseks hooldustöökotta.
Kui mootor ei tööta, kaob
pidurivõimendi mõju pärast üht või
kaht vajutust piduripedaalile. Pärast
seda rakenduvad pidurid sama
tõhusalt, kuid selleks on vaja
kasutada palju rohkem jõudu. Seda
tuleb kindlasti meeles pidada sõiduki
pukseerimisel.
Märgutuli R 3 88.
ABS pidurisüsteem Blokeerumisvastane pidurisüsteem
(ABS) väldib rataste blokeerumist.ABS alustab pidurdusjõu
reguleerimist kohe, kui ratas hakkab
blokeeruma. Sõiduki juhitavus säilib
ka tugeval pidurdamisel.
ABSi rakendumisest annab märku
piduripedaali pulseerimine ja
reguleerimisprotsessi müra.
Optimaalseks pidurdamiseks tuleb
hoida piduripedaal pidurdamise
lõpuni täielikult all pööramata
tähelepanu pedaali pulseerimisele.
Piduripedaali tuleb vajutada
muutumatu jõuga.
Märgutuli u 3 88.
Rike Kui märgutuled u ja A põlevad
koos teadete CHECK ABS
(KONTROLLIDA ABS-I) ja CHECK
ESP (KONTROLLIDA ESP-D)
ilmumisega juhi infokeskusesse, on
ABS-is rike. Pidurisüsteem säilitab
töövõime, kuid ilma ABS-i juhtimiseta.9 Hoiatus
ABS-süsteemi tõrke korral võivad
rattad tavalisest suurema
pidurdusjõu tõttu blokeeruda.
ABS-i eelised ei ole enam
kasutatavad. Tugeva pidurdamise korral võib sõiduk kaotada
juhitavuse ja kõrvale kalduda.
Kui märgutuled u, A , R ja C
põlevad, on ABS ja ESP välja lülitatud ning juhi infokeskuses kuvatakse
teade BRAKING FAULT
(PIDURIRIKE) . Pöörduge
abisaamiseks hooldustöökotta.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Page 142 of 239

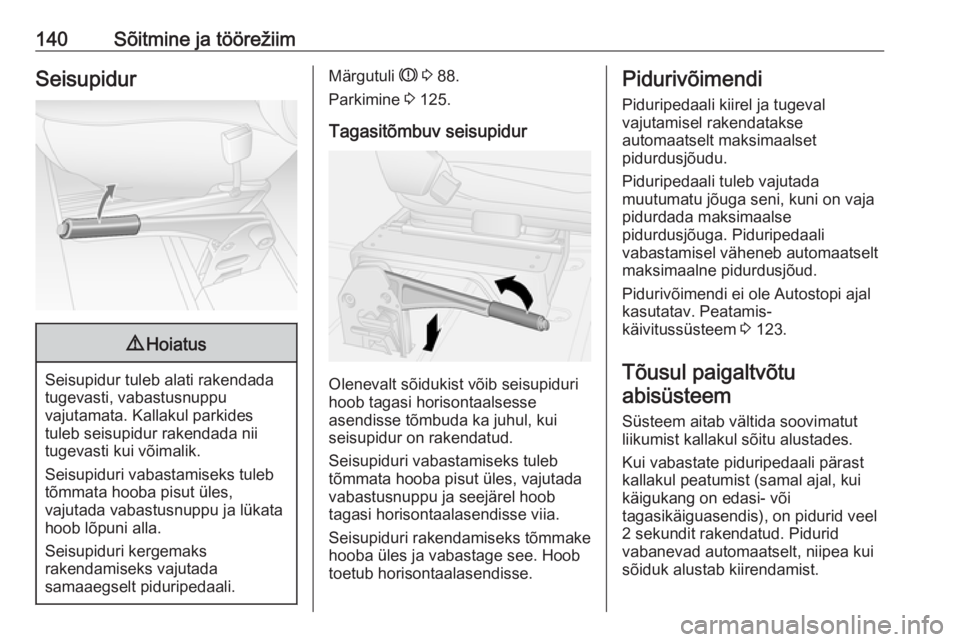

140Sõitmine ja töörežiimSeisupidur9Hoiatus
Seisupidur tuleb alati rakendada
tugevasti, vabastusnuppu
vajutamata. Kallakul parkides
tuleb seisupidur rakendada nii
tugevasti kui võimalik.
Seisupiduri vabastamiseks tuleb
tõmmata hooba pisut üles,
vajutada vabastusnuppu ja lükata
hoob lõpuni alla.
Seisupiduri kergemaks
rakendamiseks vajutada
samaaegselt piduripedaali.
Märgutuli R 3 88.
Parkimine 3 125.
Tagasitõmbuv seisupidur
Olenevalt sõidukist võib seisupiduri
hoob tagasi horisontaalsesse
asendisse tõmbuda ka juhul, kui
seisupidur on rakendatud.
Seisupiduri vabastamiseks tuleb
tõmmata hooba pisut üles, vajutada
vabastusnuppu ja seejärel hoob
tagasi horisontaalasendisse viia.
Seisupiduri rakendamiseks tõmmake hooba üles ja vabastage see. Hoob
toetub horisontaalasendisse.
Pidurivõimendi
Piduripedaali kiirel ja tugeval
vajutamisel rakendatakse
automaatselt maksimaalset
pidurdusjõudu.
Piduripedaali tuleb vajutada
muutumatu jõuga seni, kuni on vaja
pidurdada maksimaalse
pidurdusjõuga. Piduripedaali
vabastamisel väheneb automaatselt
maksimaalne pidurdusjõud.
Pidurivõimendi ei ole Autostopi ajal
kasutatav. Peatamis-
käivitussüsteem 3 123.
Tõusul paigaltvõtu abisüsteem
Süsteem aitab vältida soovimatutliikumist kallakul sõitu alustades.
Kui vabastate piduripedaali pärast
kallakul peatumist (samal ajal, kui
käigukang on edasi- või
tagasikäiguasendis), on pidurid veel
2 sekundit rakendatud. Pidurid
vabanevad automaatselt, niipea kui
sõiduk alustab kiirendamist.
Page 143 of 239

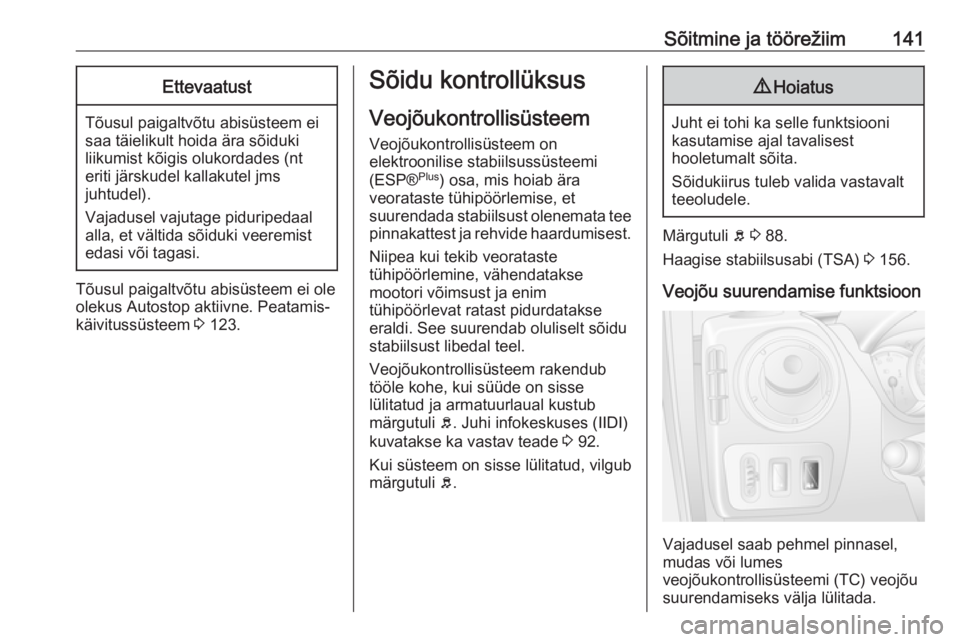

Sõitmine ja töörežiim141Ettevaatust
Tõusul paigaltvõtu abisüsteem ei
saa täielikult hoida ära sõiduki
liikumist kõigis olukordades (nt
eriti järskudel kallakutel jms
juhtudel).
Vajadusel vajutage piduripedaal alla, et vältida sõiduki veeremistedasi või tagasi.
Tõusul paigaltvõtu abisüsteem ei ole
olekus Autostop aktiivne. Peatamis-
käivitussüsteem 3 123.
Sõidu kontrollüksus
Veojõukontrollisüsteem Veojõukontrollisüsteem on
elektroonilise stabiilsussüsteemi
(ESP® Plus
) osa, mis hoiab ära
veorataste tühipöörlemise, et
suurendada stabiilsust olenemata tee pinnakattest ja rehvide haardumisest.
Niipea kui tekib veorataste
tühipöörlemine, vähendatakse
mootori võimsust ja enim
tühipöörlevat ratast pidurdatakse eraldi. See suurendab oluliselt sõidu
stabiilsust libedal teel.
Veojõukontrollisüsteem rakendub
tööle kohe, kui süüde on sisse
lülitatud ja armatuurlaual kustub
märgutuli b. Juhi infokeskuses (IIDI)
kuvatakse ka vastav teade 3 92.
Kui süsteem on sisse lülitatud, vilgub märgutuli b.9 Hoiatus
Juht ei tohi ka selle funktsiooni
kasutamise ajal tavalisest
hooletumalt sõita.
Sõidukiirus tuleb valida vastavalt teeoludele.
Märgutuli b 3 88.
Haagise stabiilsusabi (TSA) 3 156.
Veojõu suurendamise funktsioon
Vajadusel saab pehmel pinnasel,
mudas või lumes
veojõukontrollisüsteemi (TC) veojõu
suurendamiseks välja lülitada.
Page 144 of 239

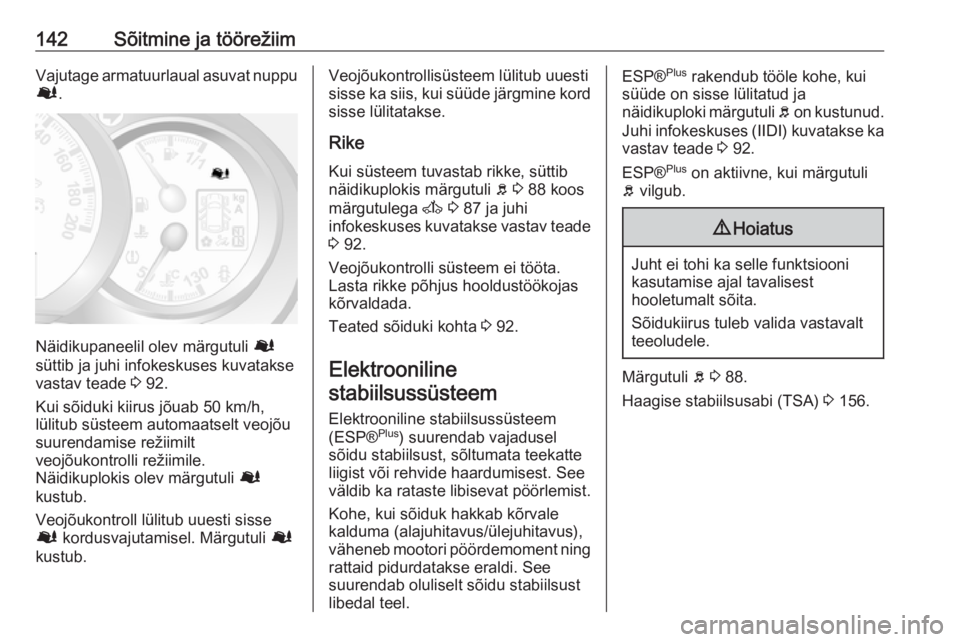

142Sõitmine ja töörežiimVajutage armatuurlaual asuvat nuppu
Ø .
Näidikupaneelil olev märgutuli Ø
süttib ja juhi infokeskuses kuvatakse
vastav teade 3 92.
Kui sõiduki kiirus jõuab 50 km/h,
lülitub süsteem automaatselt veojõu
suurendamise režiimilt
veojõukontrolli režiimile.
Näidikuplokis olev märgutuli Ø
kustub.
Veojõukontroll lülitub uuesti sisse
Ø kordusvajutamisel. Märgutuli Ø
kustub.
Veojõukontrollisüsteem lülitub uuesti
sisse ka siis, kui süüde järgmine kord sisse lülitatakse.
Rike Kui süsteem tuvastab rikke, süttib
näidikuplokis märgutuli b 3 88 koos
märgutulega A 3 87 ja juhi
infokeskuses kuvatakse vastav teade
3 92.
Veojõukontrolli süsteem ei tööta.
Lasta rikke põhjus hooldustöökojas
kõrvaldada.
Teated sõiduki kohta 3 92.
Elektrooniline
stabiilsussüsteem
Elektrooniline stabiilsussüsteem
(ESP® Plus
) suurendab vajadusel
sõidu stabiilsust, sõltumata teekatte
liigist või rehvide haardumisest. See
väldib ka rataste libisevat pöörlemist.
Kohe, kui sõiduk hakkab kõrvale
kalduma (alajuhitavus/ülejuhitavus),
väheneb mootori pöördemoment ning rattaid pidurdatakse eraldi. See
suurendab oluliselt sõidu stabiilsust
libedal teel.ESP® Plus
rakendub tööle kohe, kui
süüde on sisse lülitatud ja
näidikuploki märgutuli b on kustunud.
Juhi infokeskuses (IIDI) kuvatakse ka vastav teade 3 92.
ESP® Plus
on aktiivne, kui märgutuli
b vilgub.9 Hoiatus
Juht ei tohi ka selle funktsiooni
kasutamise ajal tavalisest
hooletumalt sõita.
Sõidukiirus tuleb valida vastavalt teeoludele.
Märgutuli b 3 88.
Haagise stabiilsusabi (TSA) 3 156.
Page 145 of 239

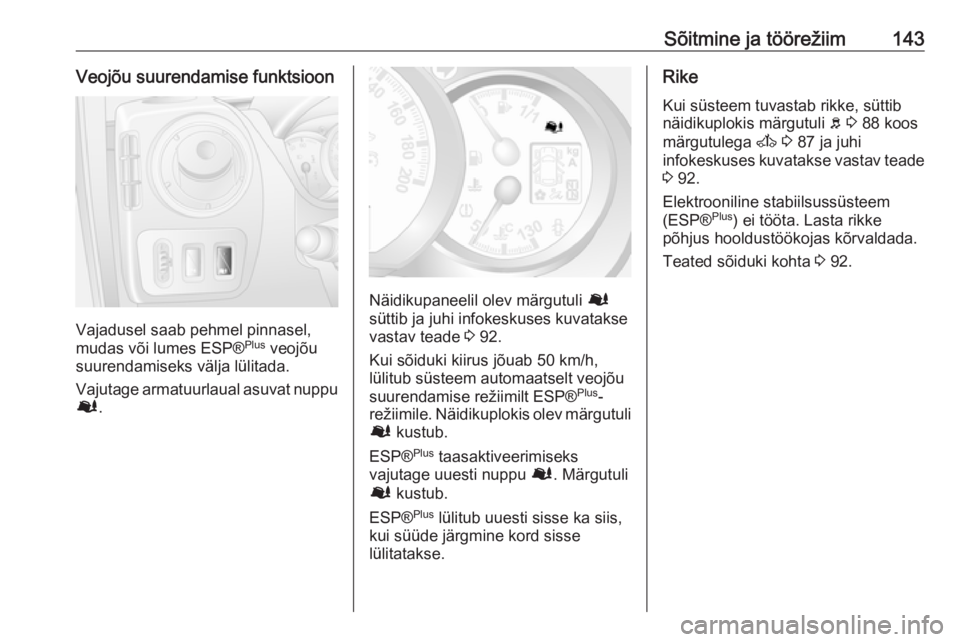

Sõitmine ja töörežiim143Veojõu suurendamise funktsioon
Vajadusel saab pehmel pinnasel,
mudas või lumes ESP® Plus
veojõu
suurendamiseks välja lülitada.
Vajutage armatuurlaual asuvat nuppu
Ø .
Näidikupaneelil olev märgutuli Ø
süttib ja juhi infokeskuses kuvatakse vastav teade 3 92.
Kui sõiduki kiirus jõuab 50 km/h,
lülitub süsteem automaatselt veojõu
suurendamise režiimilt ESP® Plus
-
režiimile. Näidikuplokis olev märgutuli
Ø kustub.
ESP® Plus
taasaktiveerimiseks
vajutage uuesti nuppu Ø. Märgutuli
Ø kustub.
ESP® Plus
lülitub uuesti sisse ka siis,
kui süüde järgmine kord sisse
lülitatakse.
Rike
Kui süsteem tuvastab rikke, süttib
näidikuplokis märgutuli b 3 88 koos
märgutulega A 3 87 ja juhi
infokeskuses kuvatakse vastav teade 3 92.
Elektrooniline stabiilsussüsteem
(ESP® Plus
) ei tööta. Lasta rikke
põhjus hooldustöökojas kõrvaldada.
Teated sõiduki kohta 3 92.
Page 146 of 239

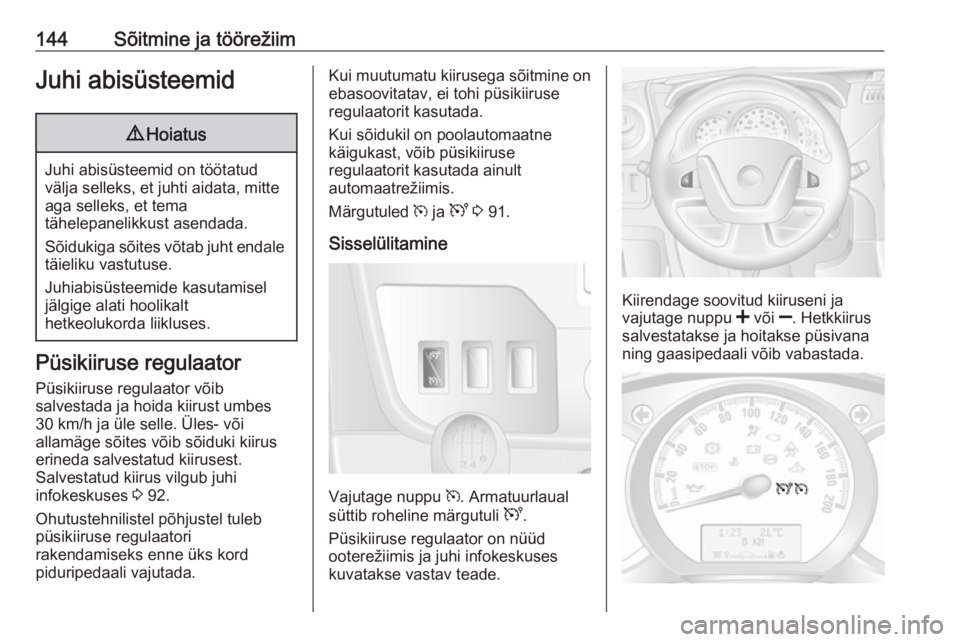

144Sõitmine ja töörežiimJuhi abisüsteemid9Hoiatus
Juhi abisüsteemid on töötatud
välja selleks, et juhti aidata, mitte
aga selleks, et tema
tähelepanelikkust asendada.
Sõidukiga sõites võtab juht endale täieliku vastutuse.
Juhiabisüsteemide kasutamisel
jälgige alati hoolikalt
hetkeolukorda liikluses.
Püsikiiruse regulaator
Püsikiiruse regulaator võib
salvestada ja hoida kiirust umbes
30 km/h ja üle selle. Üles- või
allamäge sõites võib sõiduki kiirus
erineda salvestatud kiirusest.
Salvestatud kiirus vilgub juhi
infokeskuses 3 92.
Ohutustehnilistel põhjustel tuleb
püsikiiruse regulaatori
rakendamiseks enne üks kord
piduripedaali vajutada.
Kui muutumatu kiirusega sõitmine on
ebasoovitatav, ei tohi püsikiiruse
regulaatorit kasutada.
Kui sõidukil on poolautomaatne
käigukast, võib püsikiiruse
regulaatorit kasutada ainult
automaatrežiimis.
Märgutuled m ja U 3 91.
Sisselülitamine
Vajutage nuppu m
. Armatuurlaual
süttib roheline märgutuli U.
Püsikiiruse regulaator on nüüd
ooterežiimis ja juhi infokeskuses
kuvatakse vastav teade.
Kiirendage soovitud kiiruseni ja
vajutage nuppu < või ]. Hetkkiirus
salvestatakse ja hoitakse püsivana
ning gaasipedaali võib vabastada.
Page 147 of 239

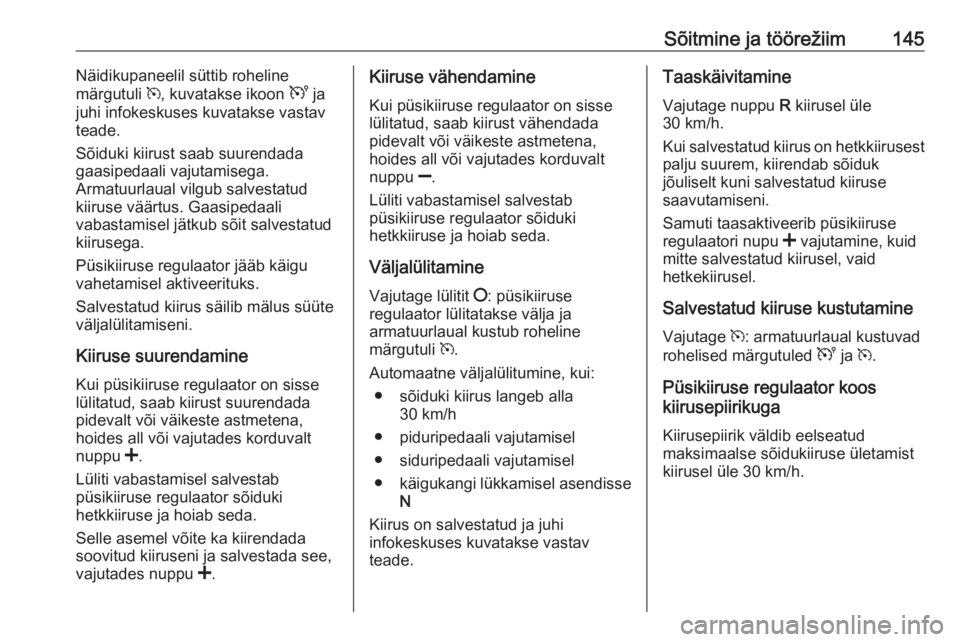

Sõitmine ja töörežiim145Näidikupaneelil süttib roheline
märgutuli m, kuvatakse ikoon U ja
juhi infokeskuses kuvatakse vastav
teade.
Sõiduki kiirust saab suurendada
gaasipedaali vajutamisega.
Armatuurlaual vilgub salvestatud kiiruse väärtus. Gaasipedaali
vabastamisel jätkub sõit salvestatud kiirusega.
Püsikiiruse regulaator jääb käigu
vahetamisel aktiveerituks.
Salvestatud kiirus säilib mälus süüte
väljalülitamiseni.
Kiiruse suurendamine Kui püsikiiruse regulaator on sisse
lülitatud, saab kiirust suurendada
pidevalt või väikeste astmetena,
hoides all või vajutades korduvalt
nuppu <.
Lüliti vabastamisel salvestab
püsikiiruse regulaator sõiduki
hetkkiiruse ja hoiab seda.
Selle asemel võite ka kiirendada
soovitud kiiruseni ja salvestada see,
vajutades nuppu <.Kiiruse vähendamine
Kui püsikiiruse regulaator on sisselülitatud, saab kiirust vähendada
pidevalt või väikeste astmetena,
hoides all või vajutades korduvalt
nuppu ].
Lüliti vabastamisel salvestab
püsikiiruse regulaator sõiduki
hetkkiiruse ja hoiab seda.
Väljalülitamine Vajutage lülitit §: püsikiiruse
regulaator lülitatakse välja ja
armatuurlaual kustub roheline
märgutuli m.
Automaatne väljalülitumine, kui: ● sõiduki kiirus langeb alla 30 km/h
● piduripedaali vajutamisel
● siduripedaali vajutamisel
● käigukangi lükkamisel asendisse
N
Kiirus on salvestatud ja juhi
infokeskuses kuvatakse vastav
teade.Taaskäivitamine
Vajutage nuppu R kiirusel üle
30 km/h.
Kui salvestatud kiirus on hetkkiirusest palju suurem, kiirendab sõiduk
jõuliselt kuni salvestatud kiiruse
saavutamiseni.
Samuti taasaktiveerib püsikiiruse
regulaatori nupu < vajutamine, kuid
mitte salvestatud kiirusel, vaid
hetkekiirusel.
Salvestatud kiiruse kustutamine Vajutage m: armatuurlaual kustuvad
rohelised märgutuled U ja m.
Püsikiiruse regulaator koos
kiirusepiirikuga
Kiirusepiirik väldib eelseatud
maksimaalse sõidukiiruse ületamist
kiirusel üle 30 km/h.
Page 148 of 239

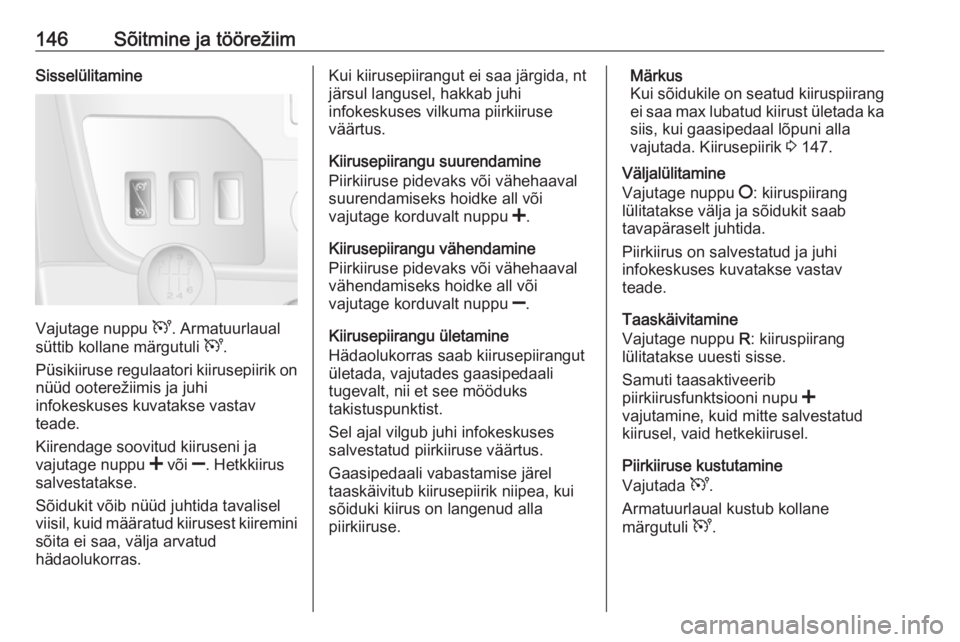

146Sõitmine ja töörežiimSisselülitamine
Vajutage nuppu U. Armatuurlaual
süttib kollane märgutuli U.
Püsikiiruse regulaatori kiirusepiirik on
nüüd ooterežiimis ja juhi
infokeskuses kuvatakse vastav
teade.
Kiirendage soovitud kiiruseni ja
vajutage nuppu < või ]. Hetkkiirus
salvestatakse.
Sõidukit võib nüüd juhtida tavalisel
viisil, kuid määratud kiirusest kiiremini sõita ei saa, välja arvatud
hädaolukorras.
Kui kiirusepiirangut ei saa järgida, nt
järsul langusel, hakkab juhi
infokeskuses vilkuma piirkiiruse
väärtus.
Kiirusepiirangu suurendamine
Piirkiiruse pidevaks või vähehaaval
suurendamiseks hoidke all või
vajutage korduvalt nuppu <.
Kiirusepiirangu vähendamine
Piirkiiruse pidevaks või vähehaaval
vähendamiseks hoidke all või
vajutage korduvalt nuppu ].
Kiirusepiirangu ületamine
Hädaolukorras saab kiirusepiirangut
ületada, vajutades gaasipedaali
tugevalt, nii et see mööduks
takistuspunktist.
Sel ajal vilgub juhi infokeskuses salvestatud piirkiiruse väärtus.
Gaasipedaali vabastamise järel
taaskäivitub kiirusepiirik niipea, kui
sõiduki kiirus on langenud alla
piirkiiruse.Märkus
Kui sõidukile on seatud kiiruspiirang
ei saa max lubatud kiirust ületada ka siis, kui gaasipedaal lõpuni alla
vajutada. Kiirusepiirik 3 147.
Väljalülitamine
Vajutage nuppu §: kiiruspiirang
lülitatakse välja ja sõidukit saab
tavapäraselt juhtida.
Piirkiirus on salvestatud ja juhi
infokeskuses kuvatakse vastav
teade.
Taaskäivitamine
Vajutage nuppu R: kiiruspiirang
lülitatakse uuesti sisse.
Samuti taasaktiveerib
piirkiirusfunktsiooni nupu <
vajutamine, kuid mitte salvestatud kiirusel, vaid hetkekiirusel.
Piirkiiruse kustutamine
Vajutada U.
Armatuurlaual kustub kollane
märgutuli U.
Page 149 of 239

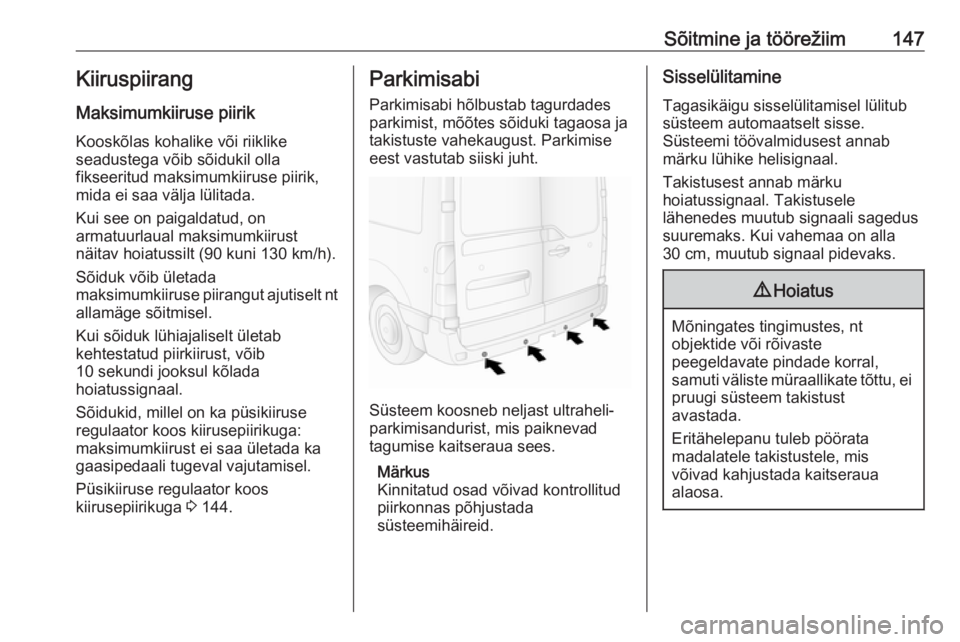

Sõitmine ja töörežiim147KiiruspiirangMaksimumkiiruse piirik
Kooskõlas kohalike või riiklike
seadustega võib sõidukil olla
fikseeritud maksimumkiiruse piirik,
mida ei saa välja lülitada.
Kui see on paigaldatud, on
armatuurlaual maksimumkiirust
näitav hoiatussilt (90 kuni 130 km/h).
Sõiduk võib ületada
maksimumkiiruse piirangut ajutiselt nt allamäge sõitmisel.
Kui sõiduk lühiajaliselt ületab
kehtestatud piirkiirust, võib
10 sekundi jooksul kõlada
hoiatussignaal.
Sõidukid, millel on ka püsikiiruse
regulaator koos kiirusepiirikuga:
maksimumkiirust ei saa ületada ka
gaasipedaali tugeval vajutamisel.
Püsikiiruse regulaator koos
kiirusepiirikuga 3 144.Parkimisabi
Parkimisabi hõlbustab tagurdades
parkimist, mõõtes sõiduki tagaosa ja
takistuste vahekaugust. Parkimise
eest vastutab siiski juht.
Süsteem koosneb neljast ultraheli-
parkimisandurist, mis paiknevad
tagumise kaitseraua sees.
Märkus
Kinnitatud osad võivad kontrollitud
piirkonnas põhjustada
süsteemihäireid.
Sisselülitamine
Tagasikäigu sisselülitamisel lülitub
süsteem automaatselt sisse.
Süsteemi töövalmidusest annab
märku lühike helisignaal.
Takistusest annab märku
hoiatussignaal. Takistusele
lähenedes muutub signaali sagedus
suuremaks. Kui vahemaa on alla
30 cm, muutub signaal pidevaks.9 Hoiatus
Mõningates tingimustes, nt
objektide või rõivaste
peegeldavate pindade korral,
samuti väliste müraallikate tõttu, ei
pruugi süsteem takistust
avastada.
Eritähelepanu tuleb pöörata
madalatele takistustele, mis
võivad kahjustada kaitseraua
alaosa.
Page 150 of 239

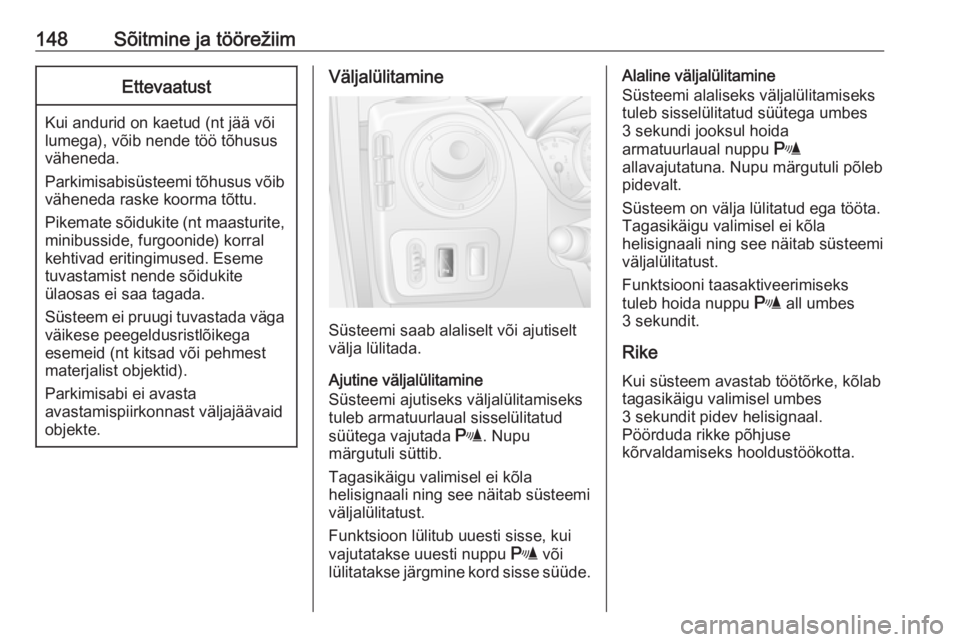

148Sõitmine ja töörežiimEttevaatust
Kui andurid on kaetud (nt jää või
lumega), võib nende töö tõhusus
väheneda.
Parkimisabisüsteemi tõhusus võib väheneda raske koorma tõttu.
Pikemate sõidukite (nt maasturite, minibusside, furgoonide) korral
kehtivad eritingimused. Eseme
tuvastamist nende sõidukite
ülaosas ei saa tagada.
Süsteem ei pruugi tuvastada väga väikese peegeldusristlõikega
esemeid (nt kitsad või pehmest
materjalist objektid).
Parkimisabi ei avasta
avastamispiirkonnast väljajäävaid
objekte.
Väljalülitamine
Süsteemi saab alaliselt või ajutiselt
välja lülitada.
Ajutine väljalülitamine
Süsteemi ajutiseks väljalülitamiseks tuleb armatuurlaual sisselülitatud
süütega vajutada r. Nupu
märgutuli süttib.
Tagasikäigu valimisel ei kõla
helisignaali ning see näitab süsteemi
väljalülitatust.
Funktsioon lülitub uuesti sisse, kui
vajutatakse uuesti nuppu r või
lülitatakse järgmine kord sisse süüde.
Alaline väljalülitamine
Süsteemi alaliseks väljalülitamiseks tuleb sisselülitatud süütega umbes
3 sekundi jooksul hoida
armatuurlaual nuppu r
allavajutatuna. Nupu märgutuli põleb
pidevalt.
Süsteem on välja lülitatud ega tööta.
Tagasikäigu valimisel ei kõla
helisignaali ning see näitab süsteemi väljalülitatust.
Funktsiooni taasaktiveerimiseks
tuleb hoida nuppu r all umbes
3 sekundit.
RikeKui süsteem avastab töötõrke, kõlab
tagasikäigu valimisel umbes
3 sekundit pidev helisignaal.
Pöörduda rikke põhjuse
kõrvaldamiseks hooldustöökotta.
