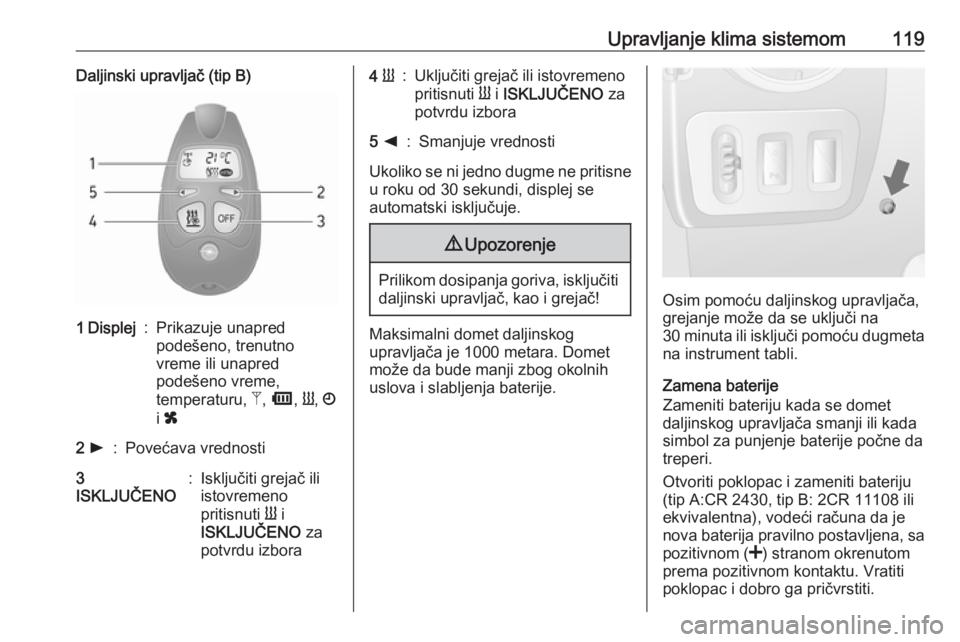

Upravljanje klima sistemom119Daljinski upravljač (tip B)1 Displej:Prikazuje unapred
podešeno, trenutno
vreme ili unapred
podešeno vreme,
temperaturu, Z, Ü , Y , Ö
i x2 l:Povećava vrednosti3
ISKLJUČENO:Isključiti grejač ili
istovremeno
pritisnuti Y i
ISKLJUČENO za
potvrdu izbora4 Y:Uključiti grejač ili istovremeno
pritisnuti Y i ISKLJUČENO za
potvrdu izbora5 k:Smanjuje vrednosti
Ukoliko se ni jedno dugme ne pritisne
u roku od 30 sekundi, displej se
automatski isključuje.
9 Upozorenje
Prilikom dosipanja goriva, isključiti
daljinski upravljač, kao i grejač!
Maksimalni domet daljinskog
upravljača je 1000 metara. Domet
može da bude manji zbog okolnih
uslova i slabljenja baterije.
Osim pomoću daljinskog upravljača,
grejanje može da se uključi na
30 minuta ili isključi pomoću dugmeta
na instrument tabli.
Zamena baterije
Zameniti bateriju kada se domet
daljinskog upravljača smanji ili kada
simbol za punjenje baterije počne da treperi.
Otvoriti poklopac i zameniti bateriju
(tip A:CR 2430, tip B: 2CR 11108 ili ekvivalentna), vodeći računa da je
nova baterija pravilno postavljena, sa
pozitivnom ( <) stranom okrenutom
prema pozitivnom kontaktu. Vratiti
poklopac i dobro ga pričvrstiti.

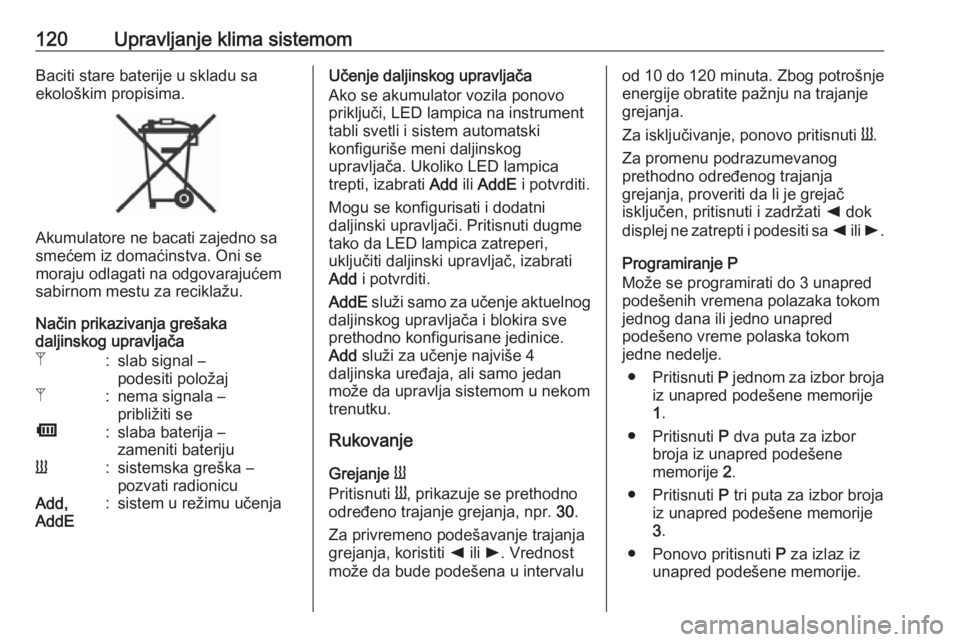

120Upravljanje klima sistemomBaciti stare baterije u skladu sa
ekološkim propisima.
Akumulatore ne bacati zajedno sa
smećem iz domaćinstva. Oni se
moraju odlagati na odgovarajućem
sabirnom mestu za reciklažu.
Način prikazivanja grešaka
daljinskog upravljača
Z:slab signal –
podesiti položajZ:nema signala –
približiti seÜ:slaba baterija –
zameniti baterijuY:sistemska greška –
pozvati radionicuAdd,
AddE:sistem u režimu učenjaUčenje daljinskog upravljača
Ako se akumulator vozila ponovo priključi, LED lampica na instrument
tabli svetli i sistem automatski
konfiguriše meni daljinskog
upravljača. Ukoliko LED lampica
trepti, izabrati Add ili AddE i potvrditi.
Mogu se konfigurisati i dodatni
daljinski upravljači. Pritisnuti dugme
tako da LED lampica zatreperi,
uključiti daljinski upravljač, izabrati
Add i potvrditi.
AddE služi samo za učenje aktuelnog
daljinskog upravljača i blokira sve
prethodno konfigurisane jedinice.
Add služi za učenje najviše 4
daljinska uređaja, ali samo jedan
može da upravlja sistemom u nekom
trenutku.
Rukovanje
Grejanje Y
Pritisnuti Y, prikazuje se prethodno
određeno trajanje grejanja, npr. 30.
Za privremeno podešavanje trajanja
grejanja, koristiti k ili l. Vrednost
može da bude podešena u intervaluod 10 do 120 minuta. Zbog potrošnje
energije obratite pažnju na trajanje
grejanja.
Za isključivanje, ponovo pritisnuti Y.
Za promenu podrazumevanog
prethodno određenog trajanja
grejanja, proveriti da li je grejač
isključen, pritisnuti i zadržati k dok
displej ne zatrepti i podesiti sa k ili l.
Programiranje P
Može se programirati do 3 unapred
podešenih vremena polazaka tokom
jednog dana ili jedno unapred
podešeno vreme polaska tokom
jedne nedelje.
● Pritisnuti P jednom za izbor broja
iz unapred podešene memorije
1 .
● Pritisnuti P dva puta za izbor
broja iz unapred podešene
memorije 2.
● Pritisnuti P tri puta za izbor broja
iz unapred podešene memorije
3 .
● Ponovo pritisnuti P za izlaz iz
unapred podešene memorije.

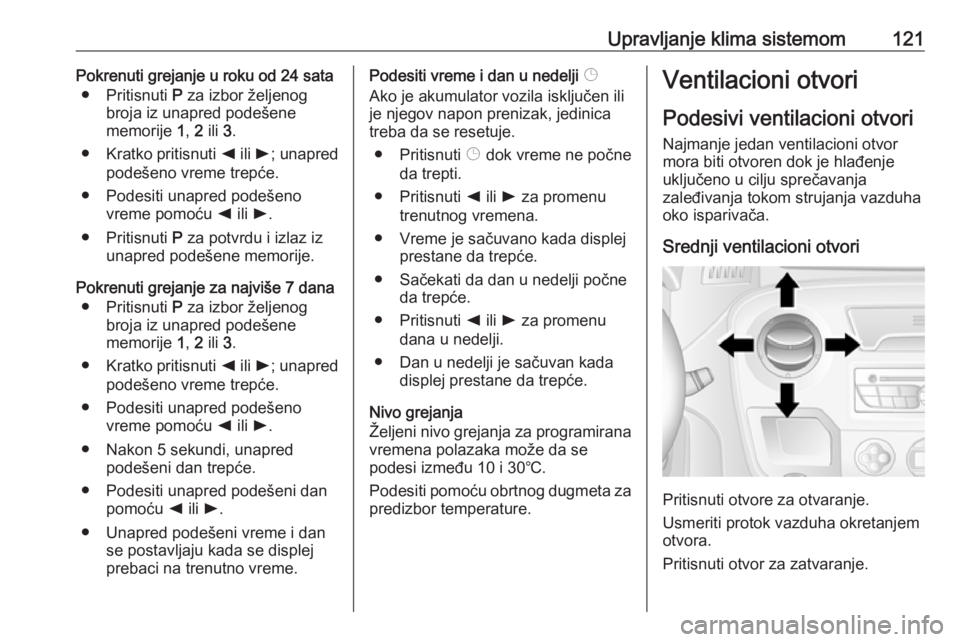

Upravljanje klima sistemom121Pokrenuti grejanje u roku od 24 sata● Pritisnuti P za izbor željenog
broja iz unapred podešene
memorije 1, 2 ili 3.
● Kratko pritisnuti k ili l; unapred
podešeno vreme trepće.
● Podesiti unapred podešeno vreme pomoću k ili l.
● Pritisnuti P za potvrdu i izlaz iz
unapred podešene memorije.
Pokrenuti grejanje za najviše 7 dana ● Pritisnuti P za izbor željenog
broja iz unapred podešene
memorije 1, 2 ili 3.
● Kratko pritisnuti k ili l; unapred
podešeno vreme trepće.
● Podesiti unapred podešeno vreme pomoću k ili l.
● Nakon 5 sekundi, unapred podešeni dan trepće.
● Podesiti unapred podešeni dan pomoću k ili l.
● Unapred podešeni vreme i dan se postavljaju kada se displejprebaci na trenutno vreme.Podesiti vreme i dan u nedelji Þ
Ako je akumulator vozila isključen ili je njegov napon prenizak, jedinica
treba da se resetuje.
● Pritisnuti Þ dok vreme ne počne
da trepti.
● Pritisnuti k ili l za promenu
trenutnog vremena.
● Vreme je sačuvano kada displej prestane da trepće.
● Sačekati da dan u nedelji počne da trepće.
● Pritisnuti k ili l za promenu
dana u nedelji.
● Dan u nedelji je sačuvan kada displej prestane da trepće.
Nivo grejanja
Željeni nivo grejanja za programirana
vremena polazaka može da se
podesi između 10 i 30℃.
Podesiti pomoću obrtnog dugmeta za
predizbor temperature.Ventilacioni otvori
Podesivi ventilacioni otvori Najmanje jedan ventilacioni otvor
mora biti otvoren dok je hlađenje
uključeno u cilju sprečavanja
zaleđivanja tokom strujanja vazduha
oko isparivača.
Srednji ventilacioni otvori
Pritisnuti otvore za otvaranje.
Usmeriti protok vazduha okretanjem
otvora.
Pritisnuti otvor za zatvaranje.

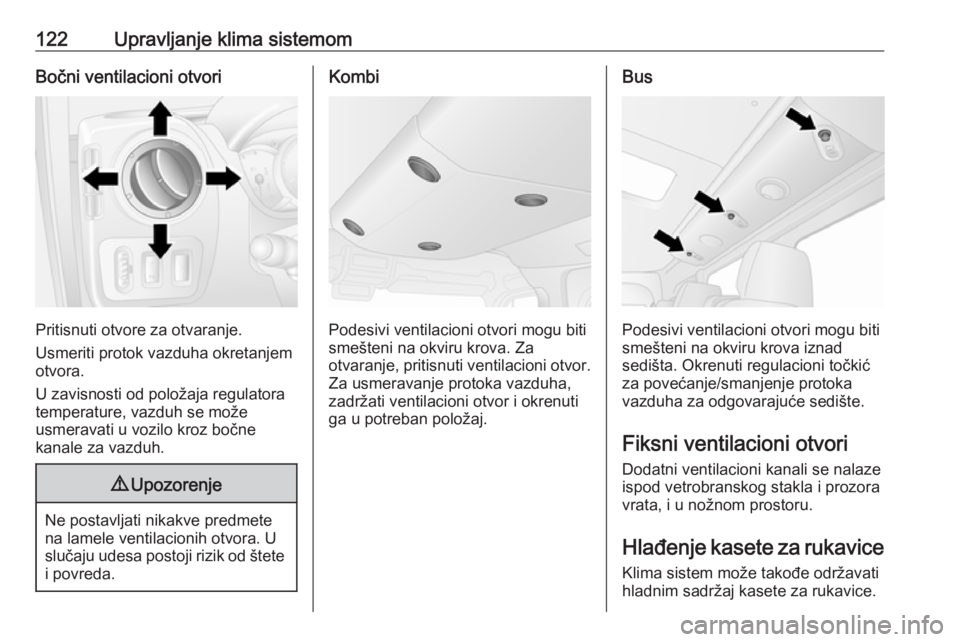

122Upravljanje klima sistemomBočni ventilacioni otvori
Pritisnuti otvore za otvaranje.
Usmeriti protok vazduha okretanjem
otvora.
U zavisnosti od položaja regulatora
temperature, vazduh se može
usmeravati u vozilo kroz bočne
kanale za vazduh.
9 Upozorenje
Ne postavljati nikakve predmete
na lamele ventilacionih otvora. U slučaju udesa postoji rizik od štete i povreda.
Kombi
Podesivi ventilacioni otvori mogu biti
smešteni na okviru krova. Za
otvaranje, pritisnuti ventilacioni otvor.
Za usmeravanje protoka vazduha,
zadržati ventilacioni otvor i okrenuti
ga u potreban položaj.
Bus
Podesivi ventilacioni otvori mogu biti
smešteni na okviru krova iznad
sedišta. Okrenuti regulacioni točkić
za povećanje/smanjenje protoka
vazduha za odgovarajuće sedište.
Fiksni ventilacioni otvori
Dodatni ventilacioni kanali se nalaze
ispod vetrobranskog stakla i prozora
vrata, i u nožnom prostoru.
Hlađenje kasete za rukavice
Klima sistem može takođe održavati
hladnim sadržaj kasete za rukavice.

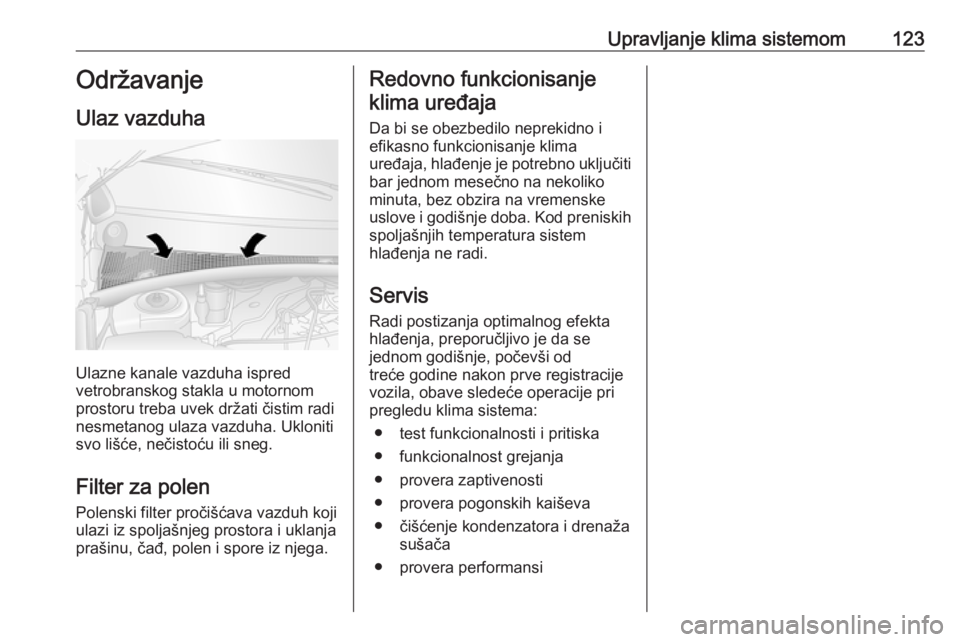

Upravljanje klima sistemom123Održavanje
Ulaz vazduha
Ulazne kanale vazduha ispred
vetrobranskog stakla u motornom
prostoru treba uvek držati čistim radi
nesmetanog ulaza vazduha. Ukloniti
svo lišće, nečistoću ili sneg.
Filter za polen Polenski filter pročišćava vazduh koji
ulazi iz spoljašnjeg prostora i uklanja
prašinu, čađ, polen i spore iz njega.
Redovno funkcionisanje
klima uređaja
Da bi se obezbedilo neprekidno i
efikasno funkcionisanje klima
uređaja, hlađenje je potrebno uključiti
bar jednom mesečno na nekoliko
minuta, bez obzira na vremenske
uslove i godišnje doba. Kod preniskih spoljašnjih temperatura sistem
hlađenja ne radi.
Servis
Radi postizanja optimalnog efekta
hlađenja, preporučljivo je da se
jednom godišnje, počevši od
treće godine nakon prve registracije
vozila, obave sledeće operacije pri
pregledu klima sistema:
● test funkcionalnosti i pritiska
● funkcionalnost grejanja
● provera zaptivenosti
● provera pogonskih kaiševa
● čišćenje kondenzatora i drenaža sušača
● provera performansi

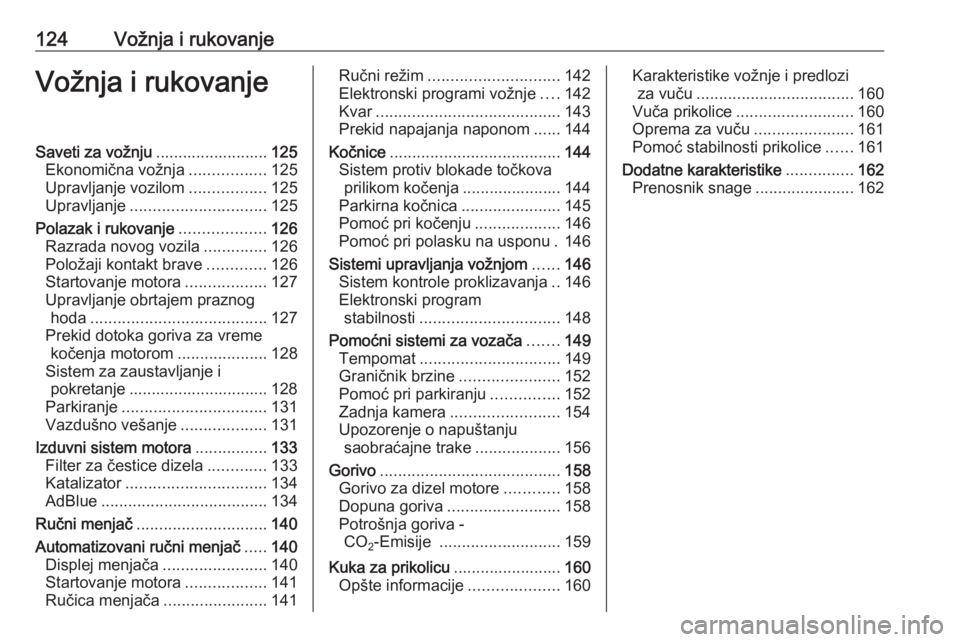

124Vožnja i rukovanjeVožnja i rukovanjeSaveti za vožnju.........................125
Ekonomična vožnja .................125
Upravljanje vozilom .................125
Upravljanje .............................. 125
Polazak i rukovanje ...................126
Razrada novog vozila ..............126
Položaji kontakt brave .............126
Startovanje motora ..................127
Upravljanje obrtajem praznog hoda ....................................... 127
Prekid dotoka goriva za vreme kočenja motorom ....................128
Sistem za zaustavljanje i pokretanje ............................... 128
Parkiranje ................................ 131
Vazdušno vešanje ...................131
Izduvni sistem motora ................133
Filter za čestice dizela .............133
Katalizator ............................... 134
AdBlue ..................................... 134
Ručni menjač ............................. 140
Automatizovani ručni menjač .....140
Displej menjača .......................140
Startovanje motora ..................141
Ručica menjača .......................141Ručni režim............................. 142
Elektronski programi vožnje ....142
Kvar ......................................... 143
Prekid napajanja naponom ......144
Kočnice ...................................... 144
Sistem protiv blokade točkova prilikom kočenja ...................... 144
Parkirna kočnica ......................145
Pomoć pri kočenju ...................146
Pomoć pri polasku na usponu . 146
Sistemi upravljanja vožnjom ......146
Sistem kontrole proklizavanja ..146
Elektronski program
stabilnosti ............................... 148
Pomoćni sistemi za vozača .......149
Tempomat ............................... 149
Graničnik brzine ......................152
Pomoć pri parkiranju ...............152
Zadnja kamera ........................ 154
Upozorenje o napuštanju saobraćajne trake ...................156
Gorivo ........................................ 158
Gorivo za dizel motore ............158
Dopuna goriva ......................... 158
Potrošnja goriva - CO 2-Emisije
........................... 159
Kuka za prikolicu ........................160
Opšte informacije ....................160Karakteristike vožnje i predlozi
za vuču ................................... 160
Vuča prikolice .......................... 160
Oprema za vuču ......................161
Pomoć stabilnosti prikolice ......161
Dodatne karakteristike ...............162
Prenosnik snage ......................162

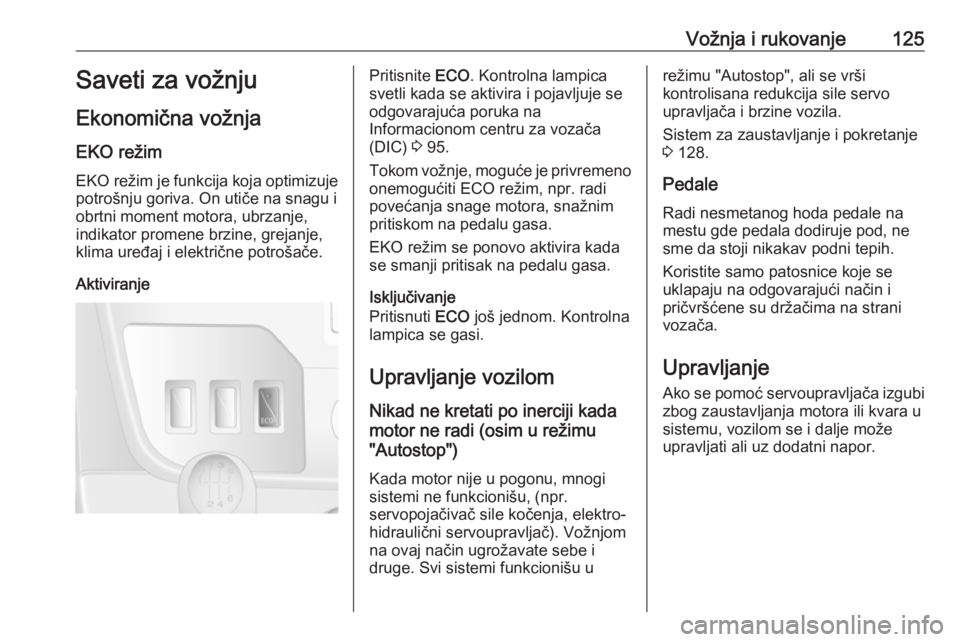

Vožnja i rukovanje125Saveti za vožnju
Ekonomična vožnja
EKO režim EKO režim je funkcija koja optimizuje potrošnju goriva. On utiče na snagu i
obrtni moment motora, ubrzanje,
indikator promene brzine, grejanje,
klima uređaj i električne potrošače.
AktiviranjePritisnite ECO. Kontrolna lampica
svetli kada se aktivira i pojavljuje se
odgovarajuća poruka na
Informacionom centru za vozača
(DIC) 3 95.
Tokom vožnje, moguće je privremeno onemogućiti ECO režim, npr. radi
povećanja snage motora, snažnim
pritiskom na pedalu gasa.
EKO režim se ponovo aktivira kada
se smanji pritisak na pedalu gasa.
Isključivanje
Pritisnuti ECO još jednom. Kontrolna
lampica se gasi.
Upravljanje vozilom Nikad ne kretati po inerciji kada
motor ne radi (osim u režimu
"Autostop")
Kada motor nije u pogonu, mnogi sistemi ne funkcionišu, (npr.
servopojačivač sile kočenja, elektro-
hidraulični servoupravljač). Vožnjom
na ovaj način ugrožavate sebe i
druge. Svi sistemi funkcionišu urežimu "Autostop", ali se vrši
kontrolisana redukcija sile servo
upravljača i brzine vozila.
Sistem za zaustavljanje i pokretanje
3 128.
Pedale Radi nesmetanog hoda pedale na
mestu gde pedala dodiruje pod, ne
sme da stoji nikakav podni tepih.
Koristite samo patosnice koje se
uklapaju na odgovarajući način i
pričvršćene su držačima na strani
vozača.
Upravljanje
Ako se pomoć servoupravljača izgubi zbog zaustavljanja motora ili kvara u
sistemu, vozilom se i dalje može upravljati ali uz dodatni napor.

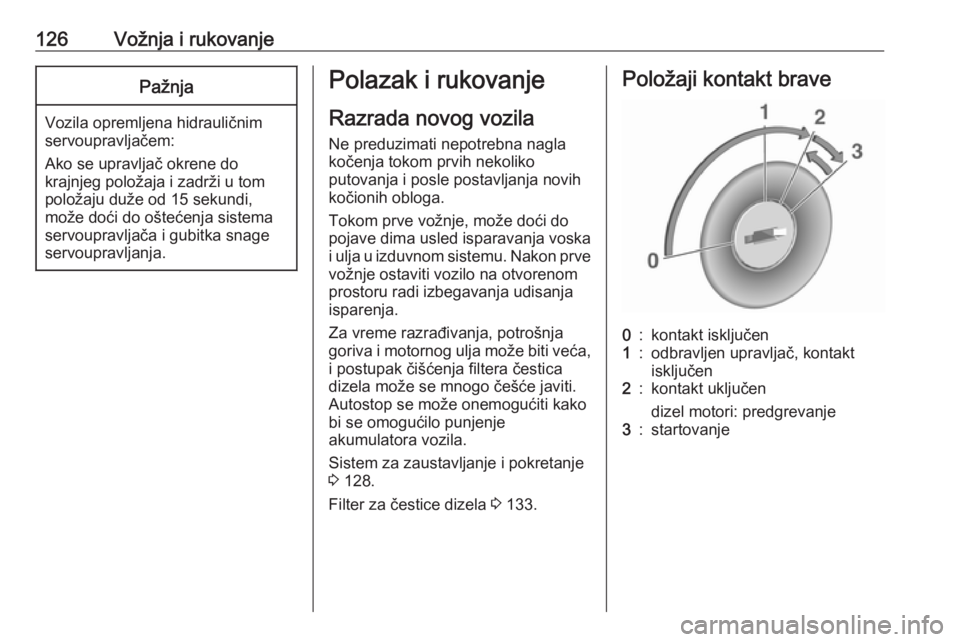

126Vožnja i rukovanjePažnja
Vozila opremljena hidrauličnim
servoupravljačem:
Ako se upravljač okrene do
krajnjeg položaja i zadrži u tom
položaju duže od 15 sekundi,
može doći do oštećenja sistema
servoupravljača i gubitka snage
servoupravljanja.
Polazak i rukovanje
Razrada novog vozila
Ne preduzimati nepotrebna nagla
kočenja tokom prvih nekoliko
putovanja i posle postavljanja novih
kočionih obloga.
Tokom prve vožnje, može doći do
pojave dima usled isparavanja voska
i ulja u izduvnom sistemu. Nakon prve vožnje ostaviti vozilo na otvorenom
prostoru radi izbegavanja udisanja
isparenja.
Za vreme razrađivanja, potrošnja
goriva i motornog ulja može biti veća, i postupak čišćenja filtera čestica
dizela može se mnogo češće javiti.
Autostop se može onemogućiti kako
bi se omogućilo punjenje
akumulatora vozila.
Sistem za zaustavljanje i pokretanje
3 128.

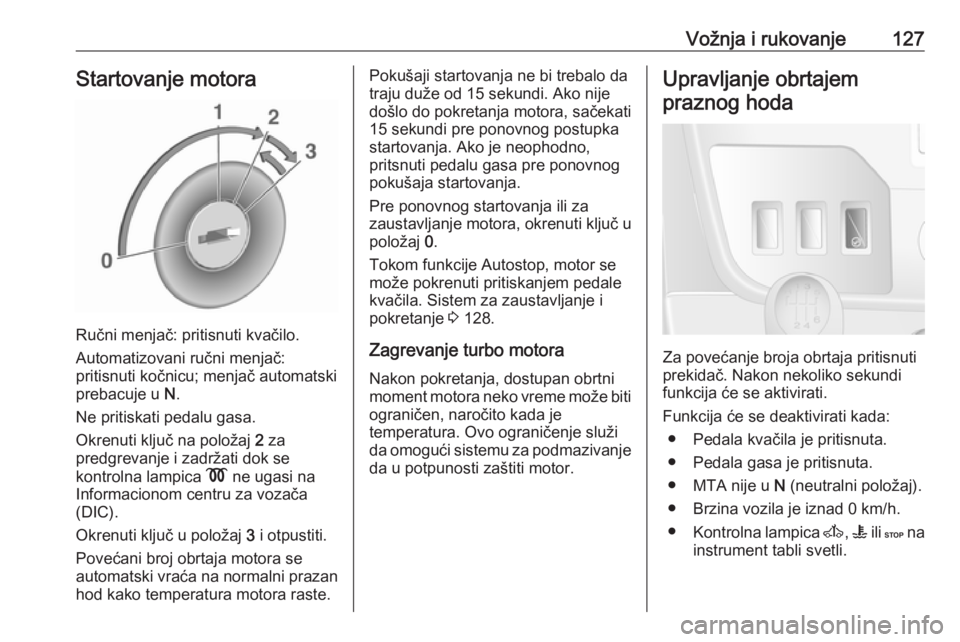

Filter za čestice dizela 3 133.Položaji kontakt brave0:kontakt isključen1:odbravljen upravljač, kontakt
isključen2:kontakt uključen
dizel motori: predgrevanje3:startovanje

Vožnja i rukovanje127Startovanje motora
Ručni menjač: pritisnuti kvačilo.
Automatizovani ručni menjač:
pritisnuti kočnicu; menjač automatski
prebacuje u N.
Ne pritiskati pedalu gasa.
Okrenuti ključ na položaj 2 za
predgrevanje i zadržati dok se
kontrolna lampica N ne ugasi na
Informacionom centru za vozača (DIC).
Okrenuti ključ u položaj 3 i otpustiti.
Povećani broj obrtaja motora se
automatski vraća na normalni prazan
hod kako temperatura motora raste.
Pokušaji startovanja ne bi trebalo da
traju duže od 15 sekundi. Ako nije
došlo do pokretanja motora, sačekati
15 sekundi pre ponovnog postupka
startovanja. Ako je neophodno,
pritsnuti pedalu gasa pre ponovnog
pokušaja startovanja.
Pre ponovnog startovanja ili za
zaustavljanje motora, okrenuti ključ u
položaj 0.
Tokom funkcije Autostop, motor se
može pokrenuti pritiskanjem pedale
kvačila. Sistem za zaustavljanje i
pokretanje 3 128.
Zagrevanje turbo motora Nakon pokretanja, dostupan obrtni
moment motora neko vreme može biti
ograničen, naročito kada je
temperatura. Ovo ograničenje služi
da omogući sistemu za podmazivanje
da u potpunosti zaštiti motor.Upravljanje obrtajem
praznog hoda
Za povećanje broja obrtaja pritisnuti
prekidač. Nakon nekoliko sekundi
funkcija će se aktivirati.
Funkcija će se deaktivirati kada: ● Pedala kvačila je pritisnuta.
● Pedala gasa je pritisnuta.
● MTA nije u N (neutralni položaj).
● Brzina vozila je iznad 0 km/h.
● Kontrolna lampica A, W ili C na
instrument tabli svetli.

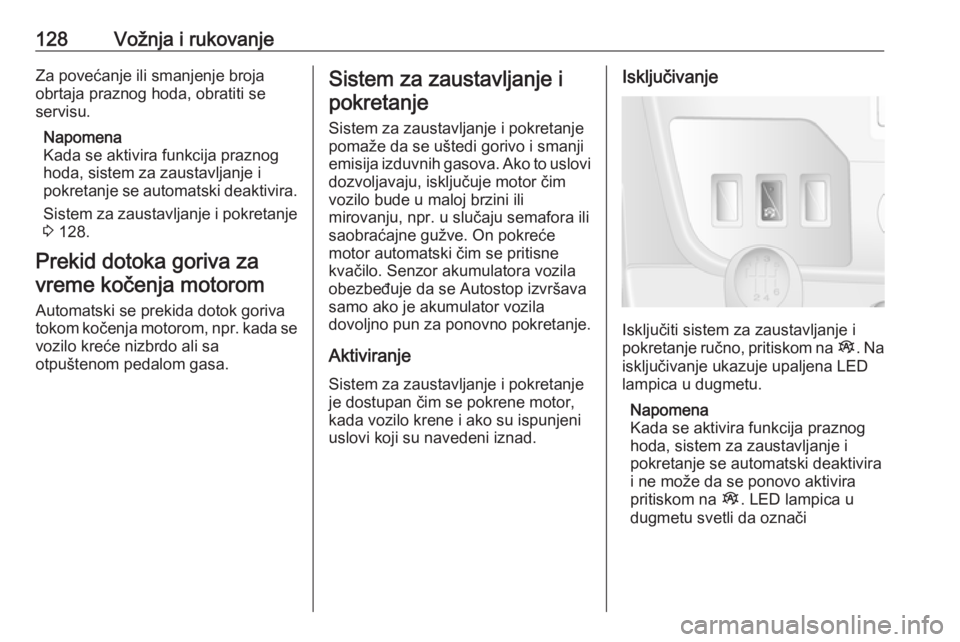

128Vožnja i rukovanjeZa povećanje ili smanjenje broja
obrtaja praznog hoda, obratiti se
servisu.
Napomena
Kada se aktivira funkcija praznog hoda, sistem za zaustavljanje i
pokretanje se automatski deaktivira.
Sistem za zaustavljanje i pokretanje
3 128.
Prekid dotoka goriva za vreme kočenja motorom
Automatski se prekida dotok goriva
tokom kočenja motorom, npr. kada se
vozilo kreće nizbrdo ali sa
otpuštenom pedalom gasa.Sistem za zaustavljanje i
pokretanje
Sistem za zaustavljanje i pokretanje
pomaže da se uštedi gorivo i smanji
emisija izduvnih gasova. Ako to uslovi
dozvoljavaju, isključuje motor čim
vozilo bude u maloj brzini ili
mirovanju, npr. u slučaju semafora ili
saobraćajne gužve. On pokreće
motor automatski čim se pritisne
kvačilo. Senzor akumulatora vozila obezbeđuje da se Autostop izvršava
samo ako je akumulator vozila
dovoljno pun za ponovno pokretanje.
Aktiviranje Sistem za zaustavljanje i pokretanje
je dostupan čim se pokrene motor,
kada vozilo krene i ako su ispunjeni
uslovi koji su navedeni iznad.Isključivanje
Isključiti sistem za zaustavljanje i
pokretanje ručno, pritiskom na Î. Na
isključivanje ukazuje upaljena LED
lampica u dugmetu.
Napomena
Kada se aktivira funkcija praznog
hoda, sistem za zaustavljanje i
pokretanje se automatski deaktivira
i ne može da se ponovo aktivira
pritiskom na Î. LED lampica u
dugmetu svetli da označi
