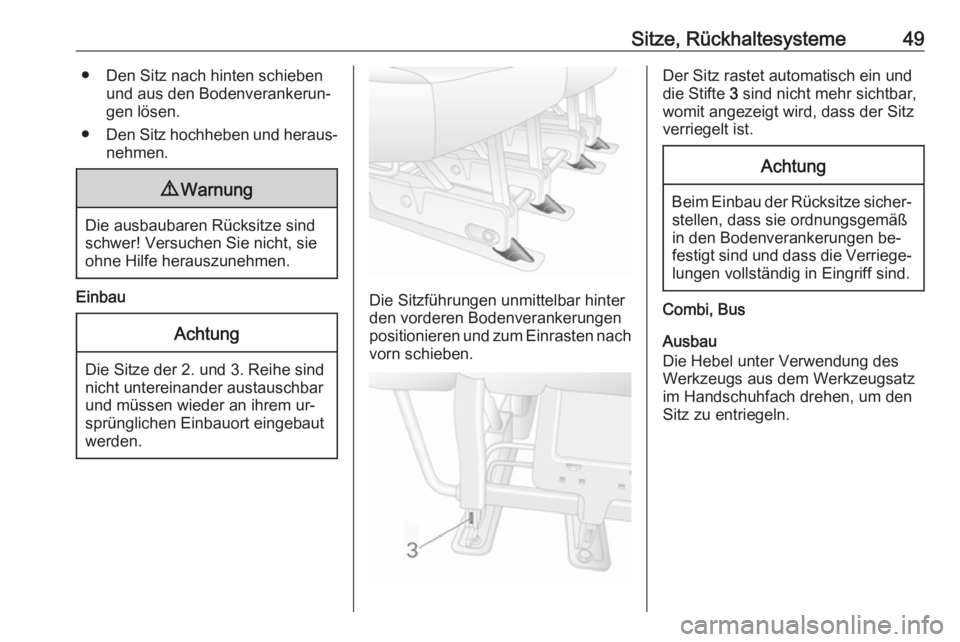

Sitze, Rückhaltesysteme49● Den Sitz nach hinten schiebenund aus den Bodenverankerun‐
gen lösen.
● Den Sitz hochheben und heraus‐
nehmen.9 Warnung
Die ausbaubaren Rücksitze sind
schwer! Versuchen Sie nicht, sie
ohne Hilfe herauszunehmen.
Einbau
Achtung
Die Sitze der 2. und 3. Reihe sind
nicht untereinander austauschbar
und müssen wieder an ihrem ur‐
sprünglichen Einbauort eingebaut
werden.
Die Sitzführungen unmittelbar hinter den vorderen Bodenverankerungen
positionieren und zum Einrasten nach
vorn schieben.
Der Sitz rastet automatisch ein und
die Stifte 3 sind nicht mehr sichtbar,
womit angezeigt wird, dass der Sitz
verriegelt ist.Achtung
Beim Einbau der Rücksitze sicher‐ stellen, dass sie ordnungsgemäß
in den Bodenverankerungen be‐
festigt sind und dass die Verriege‐ lungen vollständig in Eingriff sind.
Combi, Bus
Ausbau
Die Hebel unter Verwendung des
Werkzeugs aus dem Werkzeugsatz
im Handschuhfach drehen, um den
Sitz zu entriegeln.
Page 52 of 245

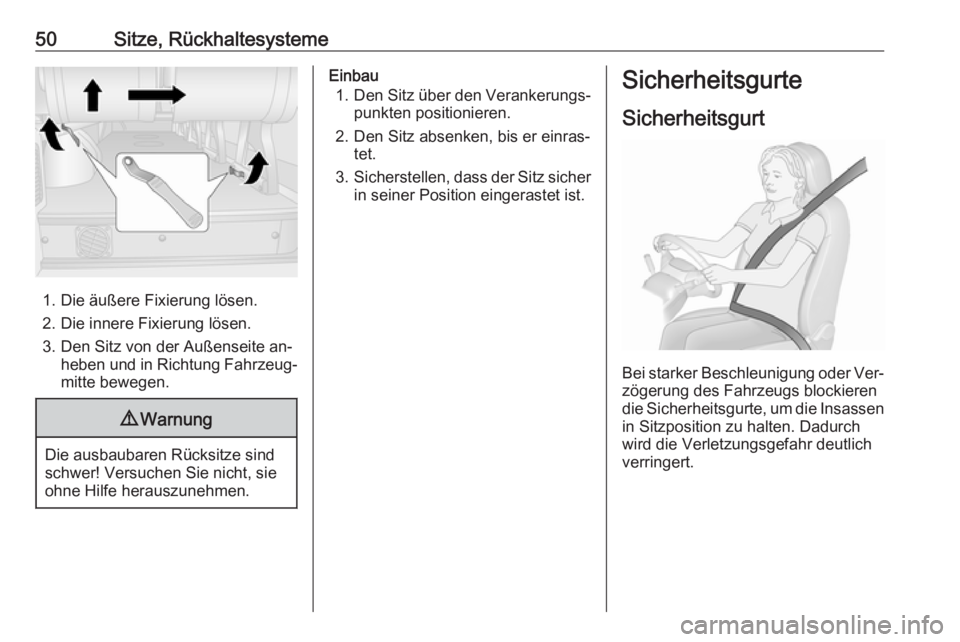

50Sitze, Rückhaltesysteme
1. Die äußere Fixierung lösen.
2. Die innere Fixierung lösen.
3. Den Sitz von der Außenseite an‐ heben und in Richtung Fahrzeug‐
mitte bewegen.
9 Warnung
Die ausbaubaren Rücksitze sind
schwer! Versuchen Sie nicht, sie
ohne Hilfe herauszunehmen.
Einbau
1. Den Sitz über den Verankerungs‐
punkten positionieren.
2. Den Sitz absenken, bis er einras‐ tet.
3. Sicherstellen, dass der Sitz sicher
in seiner Position eingerastet ist.Sicherheitsgurte
Sicherheitsgurt
Bei starker Beschleunigung oder Ver‐
zögerung des Fahrzeugs blockieren
die Sicherheitsgurte, um die Insassen in Sitzposition zu halten. Dadurch
wird die Verletzungsgefahr deutlich
verringert.
Page 53 of 245

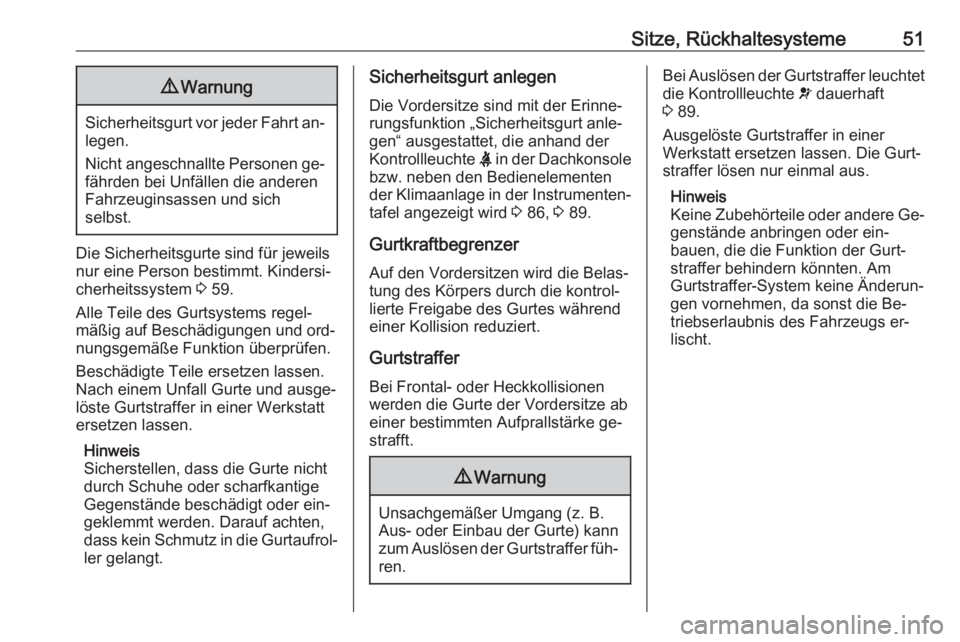

Sitze, Rückhaltesysteme519Warnung
Sicherheitsgurt vor jeder Fahrt an‐
legen.
Nicht angeschnallte Personen ge‐
fährden bei Unfällen die anderen
Fahrzeuginsassen und sich
selbst.
Die Sicherheitsgurte sind für jeweils
nur eine Person bestimmt. Kindersi‐
cherheitssystem 3 59.
Alle Teile des Gurtsystems regel‐
mäßig auf Beschädigungen und ord‐
nungsgemäße Funktion überprüfen.
Beschädigte Teile ersetzen lassen.
Nach einem Unfall Gurte und ausge‐ löste Gurtstraffer in einer Werkstatt
ersetzen lassen.
Hinweis
Sicherstellen, dass die Gurte nicht durch Schuhe oder scharfkantige
Gegenstände beschädigt oder ein‐
geklemmt werden. Darauf achten,
dass kein Schmutz in die Gurtaufrol‐
ler gelangt.
Sicherheitsgurt anlegen
Die Vordersitze sind mit der Erinne‐
rungsfunktion „Sicherheitsgurt anle‐
gen“ ausgestattet, die anhand der
Kontrollleuchte X in der Dachkonsole
bzw. neben den Bedienelementen
der Klimaanlage in der Instrumenten‐
tafel angezeigt wird 3 86, 3 89.
Gurtkraftbegrenzer
Auf den Vordersitzen wird die Belas‐
tung des Körpers durch die kontrol‐
lierte Freigabe des Gurtes während
einer Kollision reduziert.
Gurtstraffer
Bei Frontal- oder Heckkollisionen
werden die Gurte der Vordersitze ab
einer bestimmten Aufprallstärke ge‐
strafft.9 Warnung
Unsachgemäßer Umgang (z. B.
Aus- oder Einbau der Gurte) kann zum Auslösen der Gurtstraffer füh‐
ren.
Bei Auslösen der Gurtstraffer leuchtet
die Kontrollleuchte v dauerhaft
3 89.
Ausgelöste Gurtstraffer in einer
Werkstatt ersetzen lassen. Die Gurt‐ straffer lösen nur einmal aus.
Hinweis
Keine Zubehörteile oder andere Ge‐ genstände anbringen oder ein‐
bauen, die die Funktion der Gurt‐
straffer behindern könnten. Am
Gurtstraffer-System keine Änderun‐
gen vornehmen, da sonst die Be‐
triebserlaubnis des Fahrzeugs er‐
lischt.
Page 54 of 245

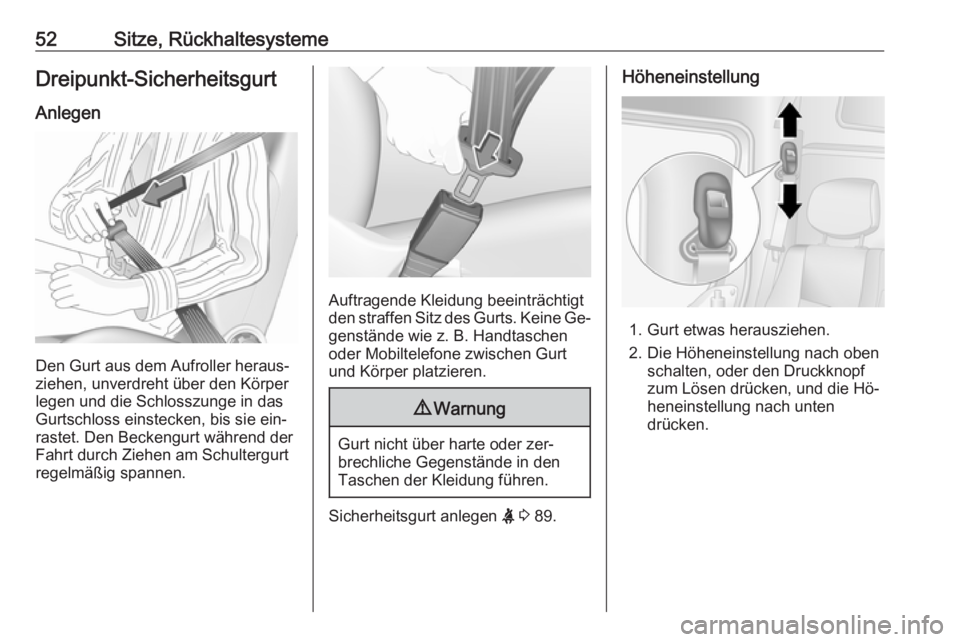

52Sitze, RückhaltesystemeDreipunkt-SicherheitsgurtAnlegen
Den Gurt aus dem Aufroller heraus‐
ziehen, unverdreht über den Körper
legen und die Schlosszunge in das
Gurtschloss einstecken, bis sie ein‐
rastet. Den Beckengurt während der
Fahrt durch Ziehen am Schultergurt
regelmäßig spannen.
Auftragende Kleidung beeinträchtigt
den straffen Sitz des Gurts. Keine Ge‐
genstände wie z. B. Handtaschen
oder Mobiltelefone zwischen Gurt
und Körper platzieren.
9 Warnung
Gurt nicht über harte oder zer‐
brechliche Gegenstände in den
Taschen der Kleidung führen.
Sicherheitsgurt anlegen X 3 89.
Höheneinstellung
1. Gurt etwas herausziehen.
2. Die Höheneinstellung nach oben schalten, oder den Druckknopf
zum Lösen drücken, und die Hö‐
heneinstellung nach unten
drücken.
Page 55 of 245

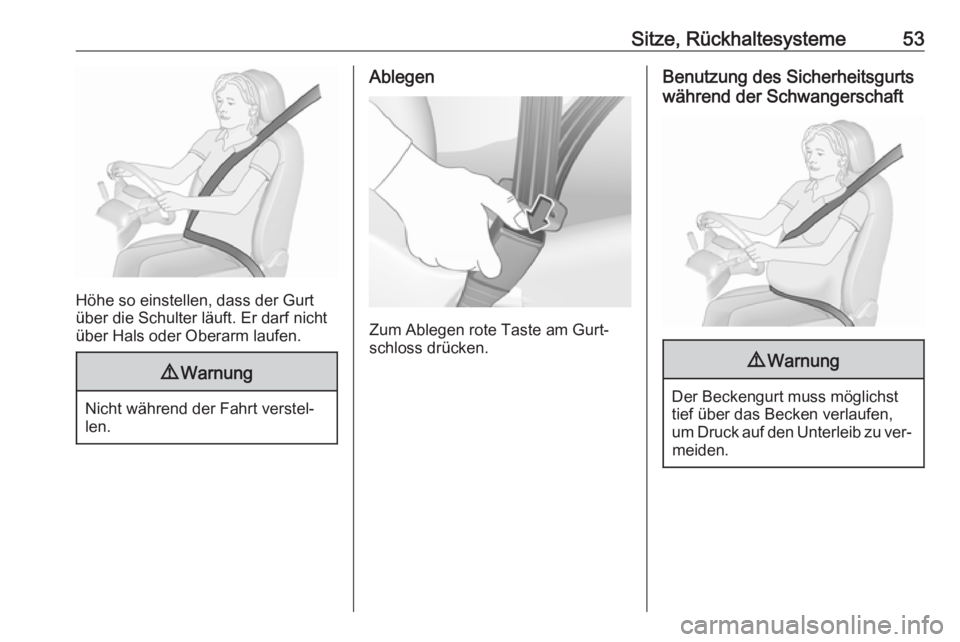

Sitze, Rückhaltesysteme53
Höhe so einstellen, dass der Gurt
über die Schulter läuft. Er darf nicht
über Hals oder Oberarm laufen.
9 Warnung
Nicht während der Fahrt verstel‐
len.
Ablegen
Zum Ablegen rote Taste am Gurt‐
schloss drücken.
Benutzung des Sicherheitsgurts
während der Schwangerschaft9 Warnung
Der Beckengurt muss möglichst
tief über das Becken verlaufen,
um Druck auf den Unterleib zu ver‐ meiden.
Page 56 of 245

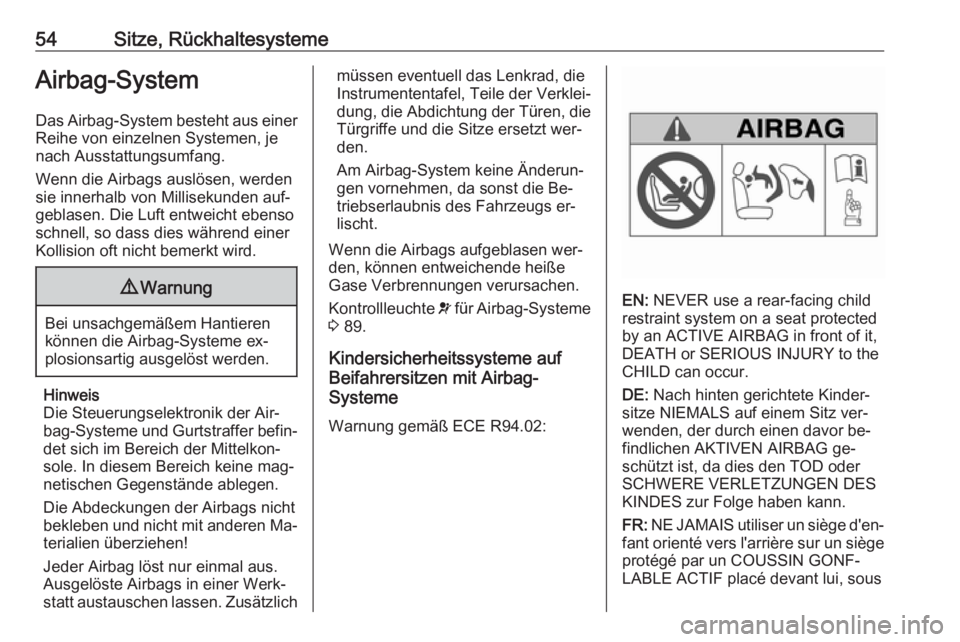

54Sitze, RückhaltesystemeAirbag-System
Das Airbag-System besteht aus einer Reihe von einzelnen Systemen, je
nach Ausstattungsumfang.
Wenn die Airbags auslösen, werden
sie innerhalb von Millisekunden auf‐
geblasen. Die Luft entweicht ebenso
schnell, so dass dies während einer
Kollision oft nicht bemerkt wird.9 Warnung
Bei unsachgemäßem Hantieren
können die Airbag-Systeme ex‐
plosionsartig ausgelöst werden.
Hinweis
Die Steuerungselektronik der Air‐
bag-Systeme und Gurtstraffer befin‐ det sich im Bereich der Mittelkon‐
sole. In diesem Bereich keine mag‐
netischen Gegenstände ablegen.
Die Abdeckungen der Airbags nicht
bekleben und nicht mit anderen Ma‐
terialien überziehen!
Jeder Airbag löst nur einmal aus.
Ausgelöste Airbags in einer Werk‐
statt austauschen lassen. Zusätzlich
müssen eventuell das Lenkrad, die
Instrumententafel, Teile der Verklei‐
dung, die Abdichtung der Türen, die Türgriffe und die Sitze ersetzt wer‐
den.
Am Airbag-System keine Änderun‐
gen vornehmen, da sonst die Be‐ triebserlaubnis des Fahrzeugs er‐
lischt.
Wenn die Airbags aufgeblasen wer‐
den, können entweichende heiße
Gase Verbrennungen verursachen.
Kontrollleuchte v für Airbag-Systeme
3 89.
Kindersicherheitssysteme auf Beifahrersitzen mit Airbag-
Systeme
Warnung gemäß ECE R94.02:
EN: NEVER use a rear-facing child
restraint system on a seat protected
by an ACTIVE AIRBAG in front of it,
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz ver‐ wenden, der durch einen davor be‐
findlichen AKTIVEN AIRBAG ge‐
schützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège d'en‐
fant orienté vers l'arrière sur un siège protégé par un COUSSIN GONF‐LABLE ACTIF placé devant lui, sous
Page 57 of 245

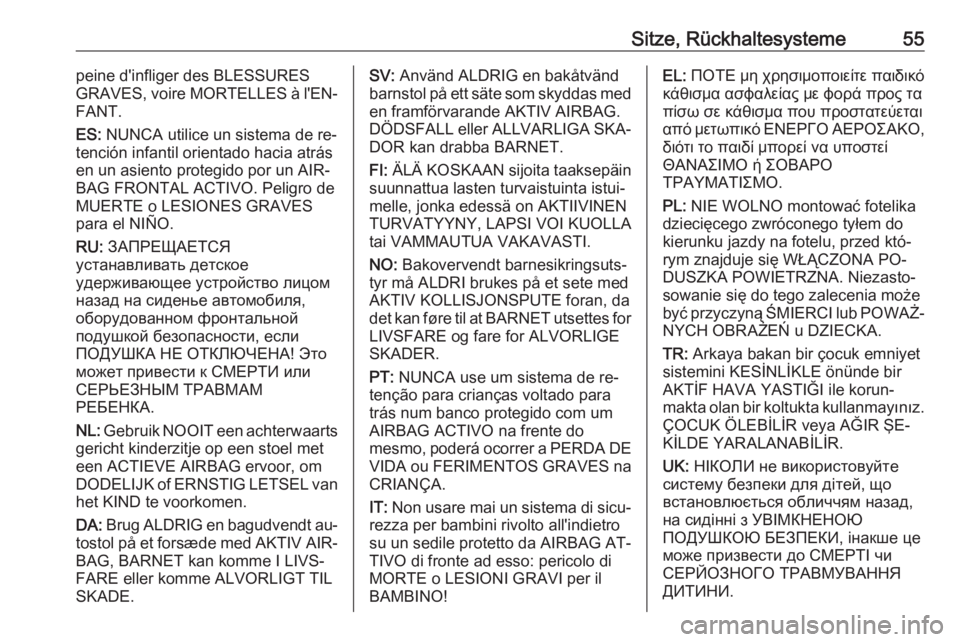

Sitze, Rückhaltesysteme55peine d'infliger des BLESSURES
GRAVES, voire MORTELLES à l'EN‐
FANT.
ES: NUNCA utilice un sistema de re‐
tención infantil orientado hacia atrás
en un asiento protegido por un AIR‐ BAG FRONTAL ACTIVO. Peligro deMUERTE o LESIONES GRAVES
para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,
оборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.
NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met
een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van het KIND te voorkomen.
DA: Brug ALDRIG en bagudvendt au‐
tostol på et forsæde med AKTIV AIR‐
BAG, BARNET kan komme I LIVS‐
FARE eller komme ALVORLIGT TIL
SKADE.SV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA SKA‐ DOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.
NO: Bakovervendt barnesikringsuts‐
tyr må ALDRI brukes på et sete med AKTIV KOLLISJONSPUTE foran, da
det kan føre til at BARNET utsettes for
LIVSFARE og fare for ALVORLIGE
SKADER.
PT: NUNCA use um sistema de re‐
tenção para crianças voltado para
trás num banco protegido com um
AIRBAG ACTIVO na frente do
mesmo, poderá ocorrer a PERDA DE
VIDA ou FERIMENTOS GRAVES na CRIANÇA.
IT: Non usare mai un sistema di sicu‐
rezza per bambini rivolto all'indietro
su un sedile protetto da AIRBAG AT‐
TIVO di fronte ad esso: pericolo di
MORTE o LESIONI GRAVI per il
BAMBINO!EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα
πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ,
διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.
PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed któ‐
rym znajduje się WŁĄCZONA PO‐
DUSZKA POWIETRZNA. Niezasto‐ sowanie się do tego zalecenia może
być przyczyną ŚMIERCI lub POWAŻ‐
NYCH OBRAŻEŃ u DZIECKA.
TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile korun‐
makta olan bir koltukta kullanmayınız. ÇOCUK ÖLEBİLİR veya AĞIR ŞE‐
KİLDE YARALANABİLİR.
UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що
встановлюється обличчям назад,
на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше це
може призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.
Page 58 of 245

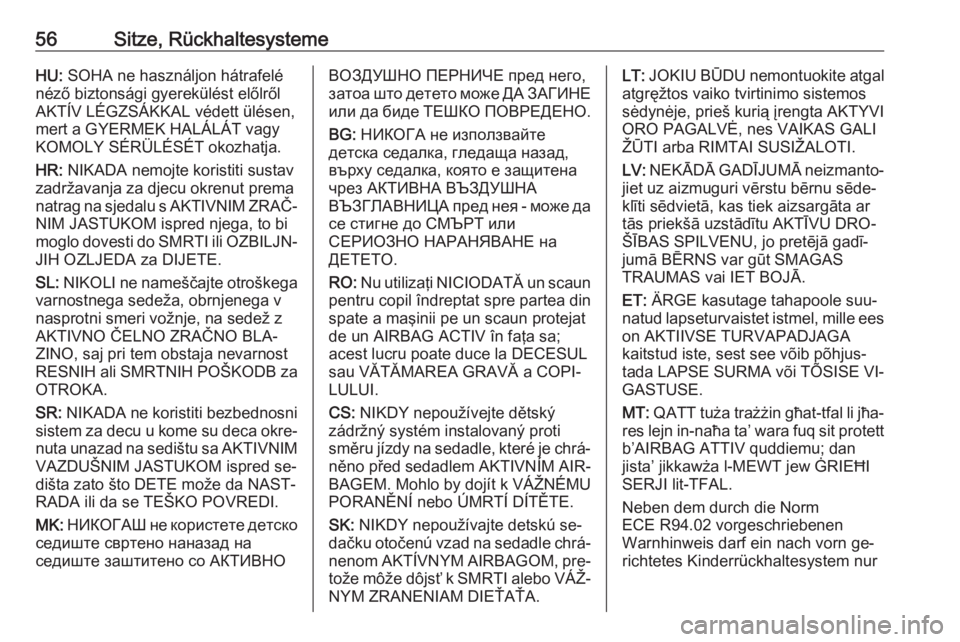

56Sitze, RückhaltesystemeHU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.
HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM ZRAČ‐ NIM JASTUKOM ispred njega, to bi
moglo dovesti do SMRTI ili OZBILJN‐ JIH OZLJEDA za DIJETE.
SL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v
nasprotni smeri vožnje, na sedež z
AKTIVNO ČELNO ZRAČNO BLA‐
ZINO, saj pri tem obstaja nevarnost
RESNIH ali SMRTNIH POŠKODB za
OTROKA.
SR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca okre‐ nuta unazad na sedištu sa AKTIVNIM
VAZDUŠNIM JASTUKOM ispred se‐ dišta zato što DETE može da NAST‐
RADA ili da se TEŠKO POVREDI.
MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНОВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ
или да биде ТЕШКО ПОВРЕДЕНО.
BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена
чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.
RO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat
de un AIRBAG ACTIV în faţa sa;
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.
CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐ něno před sedadlem AKTIVNÍM AIR‐
BAGEM. Mohlo by dojít k VÁŽNÉMU
PORANĚNÍ nebo ÚMRTÍ DÍTĚTE.
SK: NIKDY nepoužívajte detskú se‐
dačku otočenú vzad na sedadle chrá‐
nenom AKTÍVNYM AIRBAGOM, pre‐ tože môže dôjsť k SMRTI alebo VÁŽ‐
NYM ZRANENIAM DIEŤAŤA.LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēde‐
klīti sēdvietā, kas tiek aizsargāta ar
tās priekšā uzstādītu AKTĪVU DRO‐ ŠĪBAS SPILVENU, jo pretējā gadī‐
jumā BĒRNS var gūt SMAGAS
TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole suu‐
natud lapseturvaistet istmel, mille ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib põhjus‐
tada LAPSE SURMA või TÕSISE VI‐ GASTUSE.
MT: QATT tuża trażżin għat-tfal li jħa‐
res lejn in-naħa ta’ wara fuq sit protett
b’AIRBAG ATTIV quddiemu; dan
jista’ jikkawża l-MEWT jew ĠRIEĦI
SERJI lit-TFAL.
Neben dem durch die Norm
ECE R94.02 vorgeschriebenen
Warnhinweis darf ein nach vorn ge‐
richtetes Kinderrückhaltesystem nur
Page 59 of 245

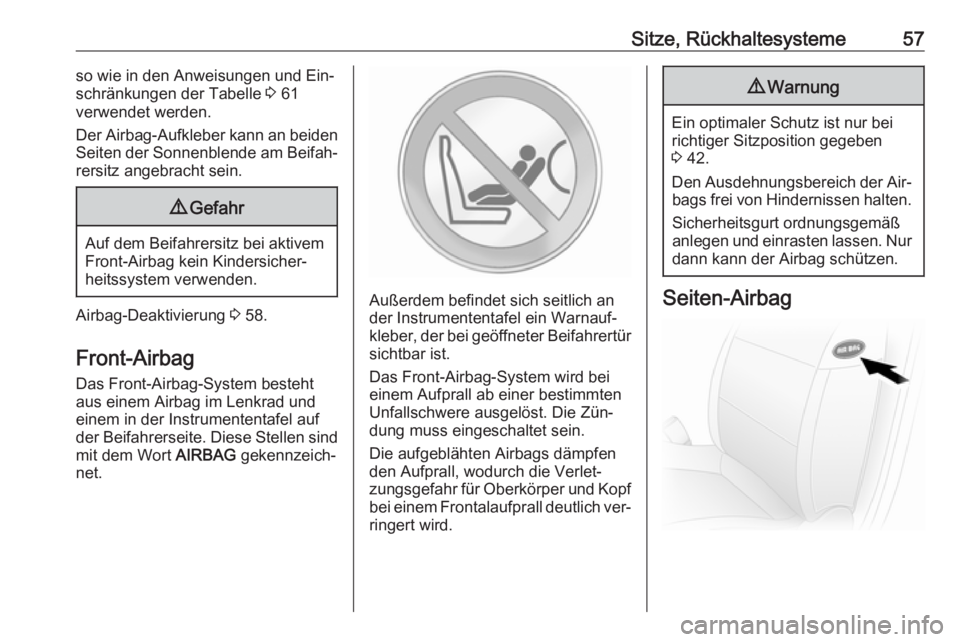

Sitze, Rückhaltesysteme57so wie in den Anweisungen und Ein‐
schränkungen der Tabelle 3 61
verwendet werden.
Der Airbag-Aufkleber kann an beiden
Seiten der Sonnenblende am Beifah‐ rersitz angebracht sein.9 Gefahr
Auf dem Beifahrersitz bei aktivem
Front-Airbag kein Kindersicher‐
heitssystem verwenden.
Airbag-Deaktivierung 3 58.
Front-Airbag Das Front-Airbag-System bestehtaus einem Airbag im Lenkrad undeinem in der Instrumententafel auf
der Beifahrerseite. Diese Stellen sind
mit dem Wort AIRBAG gekennzeich‐
net.Außerdem befindet sich seitlich an
der Instrumententafel ein Warnauf‐
kleber, der bei geöffneter Beifahrertür sichtbar ist.
Das Front-Airbag-System wird bei
einem Aufprall ab einer bestimmten Unfallschwere ausgelöst. Die Zün‐
dung muss eingeschaltet sein.
Die aufgeblähten Airbags dämpfen
den Aufprall, wodurch die Verlet‐
zungsgefahr für Oberkörper und Kopf
bei einem Frontalaufprall deutlich ver‐ ringert wird.
9 Warnung
Ein optimaler Schutz ist nur bei
richtiger Sitzposition gegeben
3 42.
Den Ausdehnungsbereich der Air‐ bags frei von Hindernissen halten.
Sicherheitsgurt ordnungsgemäß
anlegen und einrasten lassen. Nur
dann kann der Airbag schützen.
Seiten-Airbag
Page 60 of 245

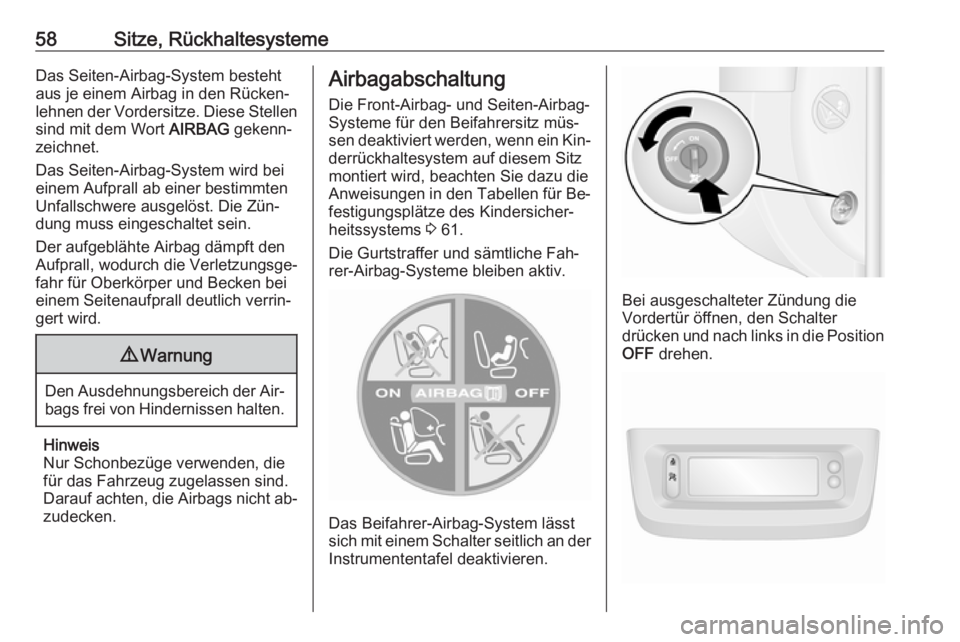

58Sitze, RückhaltesystemeDas Seiten-Airbag-System besteht
aus je einem Airbag in den Rücken‐
lehnen der Vordersitze. Diese Stellen
sind mit dem Wort AIRBAG gekenn‐
zeichnet.
Das Seiten-Airbag-System wird bei
einem Aufprall ab einer bestimmten
Unfallschwere ausgelöst. Die Zün‐
dung muss eingeschaltet sein.
Der aufgeblähte Airbag dämpft den
Aufprall, wodurch die Verletzungsge‐
fahr für Oberkörper und Becken bei
einem Seitenaufprall deutlich verrin‐
gert wird.9 Warnung
Den Ausdehnungsbereich der Air‐
bags frei von Hindernissen halten.
Hinweis
Nur Schonbezüge verwenden, die
für das Fahrzeug zugelassen sind.
Darauf achten, die Airbags nicht ab‐
zudecken.
Airbagabschaltung
Die Front-Airbag- und Seiten-Airbag-
Systeme für den Beifahrersitz müs‐
sen deaktiviert werden, wenn ein Kin‐
derrückhaltesystem auf diesem Sitz
montiert wird, beachten Sie dazu die
Anweisungen in den Tabellen für Be‐ festigungsplätze des Kindersicher‐
heitssystems 3 61.
Die Gurtstraffer und sämtliche Fah‐
rer-Airbag-Systeme bleiben aktiv.
Das Beifahrer-Airbag-System lässt
sich mit einem Schalter seitlich an der Instrumententafel deaktivieren.
Bei ausgeschalteter Zündung die
Vordertür öffnen, den Schalter
drücken und nach links in die Position
OFF drehen.
