OPEL MOVANO_B 2016 Instruksjonsbok

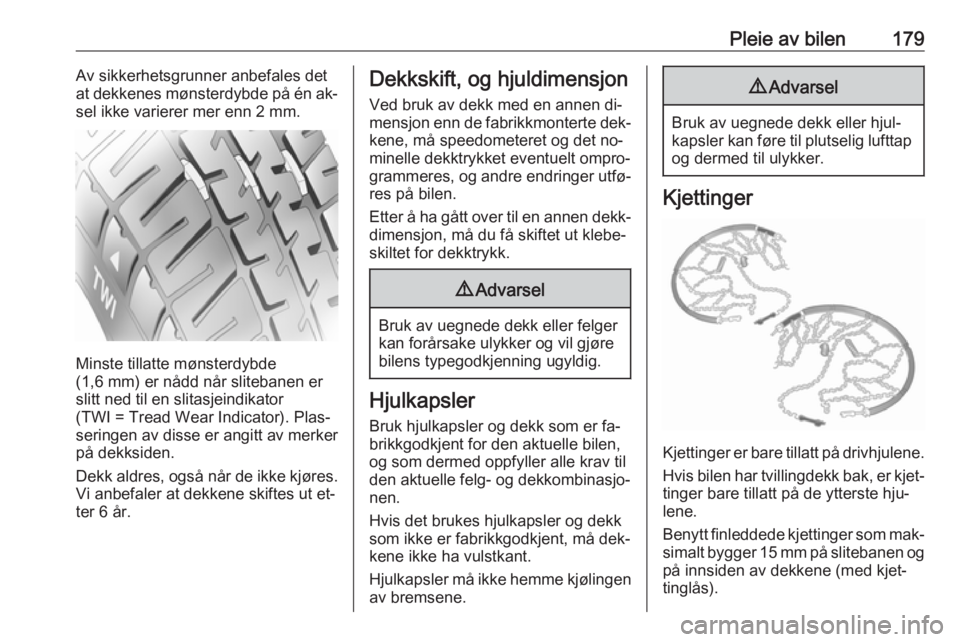

Pleie av bilen179Av sikkerhetsgrunner anbefales det
at dekkenes mønsterdybde på én ak‐
sel ikke varierer mer enn 2 mm.
Minste tillatte mønsterdybde
(1,6 mm) er nådd når slitebanen er
slitt ned til en slitasjeindikator
(TWI = Tread Wear Indicator). Plas‐ seringen av disse er angitt av merker på dekksiden.
Dekk aldres, også når de ikke kjøres.
Vi anbefaler at dekkene skiftes ut et‐
ter 6 år.
Dekkskift, og hjuldimensjon
Ved bruk av dekk med en annen di‐
mensjon enn de fabrikkmonterte dek‐ kene, må speedometeret og det no‐
minelle dekktrykket eventuelt ompro‐
grammeres, og andre endringer utfø‐ res på bilen.
Etter å ha gått over til en annen dekk‐
dimensjon, må du få skiftet ut klebe‐
skiltet for dekktrykk.9 Advarsel
Bruk av uegnede dekk eller felger
kan forårsake ulykker og vil gjøre
bilens typegodkjenning ugyldig.
Hjulkapsler
Bruk hjulkapsler og dekk som er fa‐
brikkgodkjent for den aktuelle bilen,
og som dermed oppfyller alle krav til
den aktuelle felg- og dekkombinasjo‐
nen.
Hvis det brukes hjulkapsler og dekk
som ikke er fabrikkgodkjent, må dek‐
kene ikke ha vulstkant.
Hjulkapsler må ikke hemme kjølingen av bremsene.
9 Advarsel
Bruk av uegnede dekk eller hjul‐
kapsler kan føre til plutselig lufttap
og dermed til ulykker.
Kjettinger
Kjettinger er bare tillatt på drivhjulene.
Hvis bilen har tvillingdekk bak, er kjet‐
tinger bare tillatt på de ytterste hju‐
lene.
Benytt finleddede kjettinger som mak‐ simalt bygger 15 mm på slitebanen og
på innsiden av dekkene (med kjet‐
tinglås).

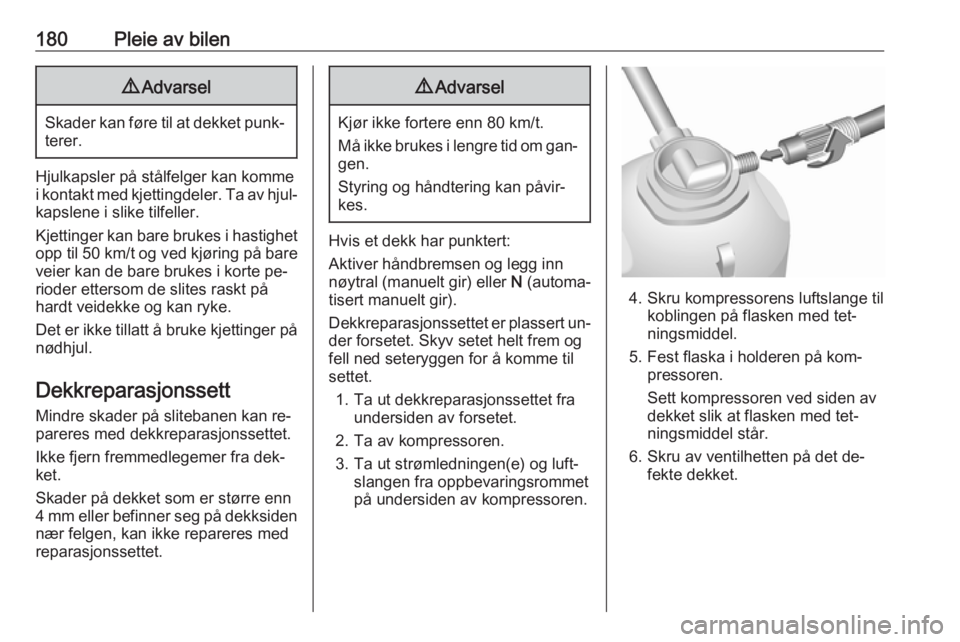

180Pleie av bilen9Advarsel
Skader kan føre til at dekket punk‐
terer.
Hjulkapsler på stålfelger kan kommei kontakt med kjettingdeler. Ta av hjul‐ kapslene i slike tilfeller.
Kjettinger kan bare brukes i hastighet opp til 50 km/t og ved kjøring på bare
veier kan de bare brukes i korte pe‐
rioder ettersom de slites raskt på
hardt veidekke og kan ryke.
Det er ikke tillatt å bruke kjettinger på
nødhjul.
Dekkreparasjonssett
Mindre skader på slitebanen kan re‐ pareres med dekkreparasjonssettet.
Ikke fjern fremmedlegemer fra dek‐
ket.
Skader på dekket som er større enn
4 mm eller befinner seg på dekksiden nær felgen, kan ikke repareres med
reparasjonssettet.
9 Advarsel
Kjør ikke fortere enn 80 km/t.
Må ikke brukes i lengre tid om gan‐ gen.
Styring og håndtering kan påvir‐
kes.
Hvis et dekk har punktert:
Aktiver håndbremsen og legg inn
nøytral (manuelt gir) eller N (automa‐
tisert manuelt gir).
Dekkreparasjonssettet er plassert un‐
der forsetet. Skyv setet helt frem og
fell ned seteryggen for å komme til
settet.
1. Ta ut dekkreparasjonssettet fra undersiden av forsetet.
2. Ta av kompressoren.
3. Ta ut strømledningen(e) og luft‐ slangen fra oppbevaringsrommet
på undersiden av kompressoren.
4. Skru kompressorens luftslange til koblingen på flasken med tet‐
ningsmiddel.
5. Fest flaska i holderen på kom‐ pressoren.
Sett kompressoren ved siden av
dekket slik at flasken med tet‐
ningsmiddel står.
6. Skru av ventilhetten på det de‐ fekte dekket.

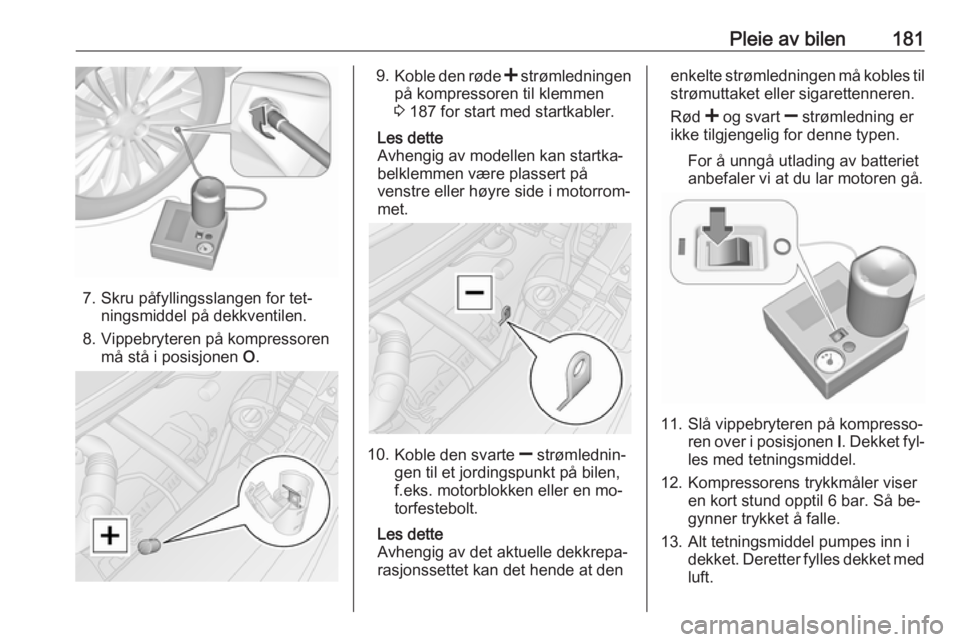

Pleie av bilen181
7. Skru påfyllingsslangen for tet‐ningsmiddel på dekkventilen.
8. Vippebryteren på kompressoren må stå i posisjonen O.
9.
Koble den røde < strømledningen
på kompressoren til klemmen
3 187 for start med startkabler.
Les dette
Avhengig av modellen kan startka‐
belklemmen være plassert på
venstre eller høyre side i motorrom‐
met.
10. Koble den svarte ] strømlednin‐
gen til et jordingspunkt på bilen,
f.eks. motorblokken eller en mo‐
torfestebolt.
Les dette
Avhengig av det aktuelle dekkrepa‐
rasjonssettet kan det hende at den
enkelte strømledningen må kobles til
strømuttaket eller sigarettenneren.
Rød < og svart ] strømledning er
ikke tilgjengelig for denne typen.
For å unngå utlading av batteriet
anbefaler vi at du lar motoren gå.
11. Slå vippebryteren på kompresso‐ ren over i posisjonen I. Dekket fyl‐
les med tetningsmiddel.
12. Kompressorens trykkmåler viser en kort stund opptil 6 bar. Så be‐
gynner trykket å falle.
13. Alt tetningsmiddel pumpes inn i dekket. Deretter fylles dekket med
luft.

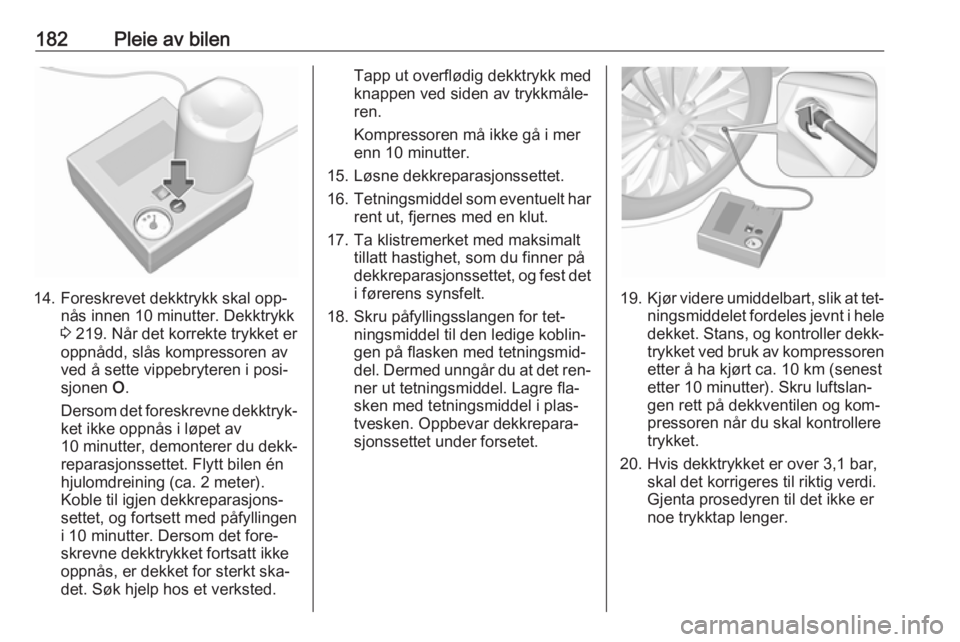

182Pleie av bilen
14. Foreskrevet dekktrykk skal opp‐nås innen 10 minutter. Dekktrykk
3 219. Når det korrekte trykket er
oppnådd, slås kompressoren av
ved å sette vippebryteren i posi‐
sjonen O.
Dersom det foreskrevne dekktryk‐ ket ikke oppnås i løpet av
10 minutter, demonterer du dekk‐
reparasjonssettet. Flytt bilen én
hjulomdreining (ca. 2 meter).
Koble til igjen dekkreparasjons‐
settet, og fortsett med påfyllingen i 10 minutter. Dersom det fore‐
skrevne dekktrykket fortsatt ikke
oppnås, er dekket for sterkt ska‐
det. Søk hjelp hos et verksted.
Tapp ut overflødig dekktrykk med
knappen ved siden av trykkmåle‐
ren.
Kompressoren må ikke gå i mer
enn 10 minutter.
15. Løsne dekkreparasjonssettet.
16. Tetningsmiddel som eventuelt har
rent ut, fjernes med en klut.
17. Ta klistremerket med maksimalt tillatt hastighet, som du finner på
dekkreparasjonssettet, og fest det i førerens synsfelt.
18. Skru påfyllingsslangen for tet‐ ningsmiddel til den ledige koblin‐gen på flasken med tetningsmid‐del. Dermed unngår du at det ren‐
ner ut tetningsmiddel. Lagre fla‐
sken med tetningsmiddel i plas‐
tvesken. Oppbevar dekkrepara‐
sjonssettet under forsetet.
19. Kjør videre umiddelbart, slik at tet‐
ningsmiddelet fordeles jevnt i hele
dekket. Stans, og kontroller dekk‐ trykket ved bruk av kompressorenetter å ha kjørt ca. 10 km (senest
etter 10 minutter). Skru luftslan‐
gen rett på dekkventilen og kom‐
pressoren når du skal kontrollere
trykket.
20. Hvis dekktrykket er over 3,1 bar, skal det korrigeres til riktig verdi.
Gjenta prosedyren til det ikke er
noe trykktap lenger.

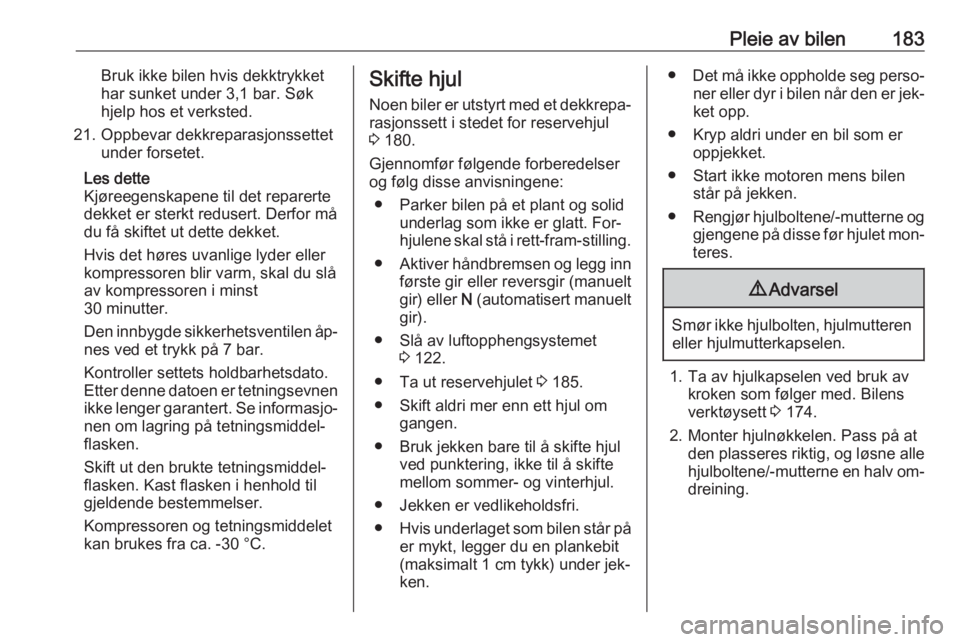

Pleie av bilen183Bruk ikke bilen hvis dekktrykket
har sunket under 3,1 bar. Søk
hjelp hos et verksted.
21. Oppbevar dekkreparasjonssettet under forsetet.
Les dette
Kjøreegenskapene til det reparerte
dekket er sterkt redusert. Derfor må
du få skiftet ut dette dekket.
Hvis det høres uvanlige lyder eller
kompressoren blir varm, skal du slå
av kompressoren i minst
30 minutter.
Den innbygde sikkerhetsventilen åp‐
nes ved et trykk på 7 bar.
Kontroller settets holdbarhetsdato. Etter denne datoen er tetningsevnen ikke lenger garantert. Se informasjo‐ nen om lagring på tetningsmiddel‐
flasken.
Skift ut den brukte tetningsmiddel‐
flasken. Kast flasken i henhold til
gjeldende bestemmelser.
Kompressoren og tetningsmiddelet kan brukes fra ca. -30 °C.Skifte hjul
Noen biler er utstyrt med et dekkrepa‐
rasjonssett i stedet for reservehjul
3 180.
Gjennomfør følgende forberedelser
og følg disse anvisningene:
● Parker bilen på et plant og solid underlag som ikke er glatt. For‐
hjulene skal stå i rett-fram-stilling.
● Aktiver håndbremsen og legg inn
første gir eller reversgir (manuelt
gir) eller N (automatisert manuelt
gir).
● Slå av luftopphengsystemet 3 122.
● Ta ut reservehjulet 3 185.
● Skift aldri mer enn ett hjul om gangen.
● Bruk jekken bare til å skifte hjul ved punktering, ikke til å skifte
mellom sommer- og vinterhjul.
● Jekken er vedlikeholdsfri.
● Hvis underlaget som bilen står på
er mykt, legger du en plankebit
(maksimalt 1 cm tykk) under jek‐
ken.● Det må ikke oppholde seg perso‐
ner eller dyr i bilen når den er jek‐ket opp.
● Kryp aldri under en bil som er oppjekket.
● Start ikke motoren mens bilen står på jekken.
● Rengjør hjulboltene/-mutterne og
gjengene på disse før hjulet mon‐
teres.9 Advarsel
Smør ikke hjulbolten, hjulmutteren
eller hjulmutterkapselen.
1. Ta av hjulkapselen ved bruk av kroken som følger med. Bilens
verktøysett 3 174.
2. Monter hjulnøkkelen. Pass på at den plasseres riktig, og løsne allehjulboltene/-mutterne en halv om‐dreining.

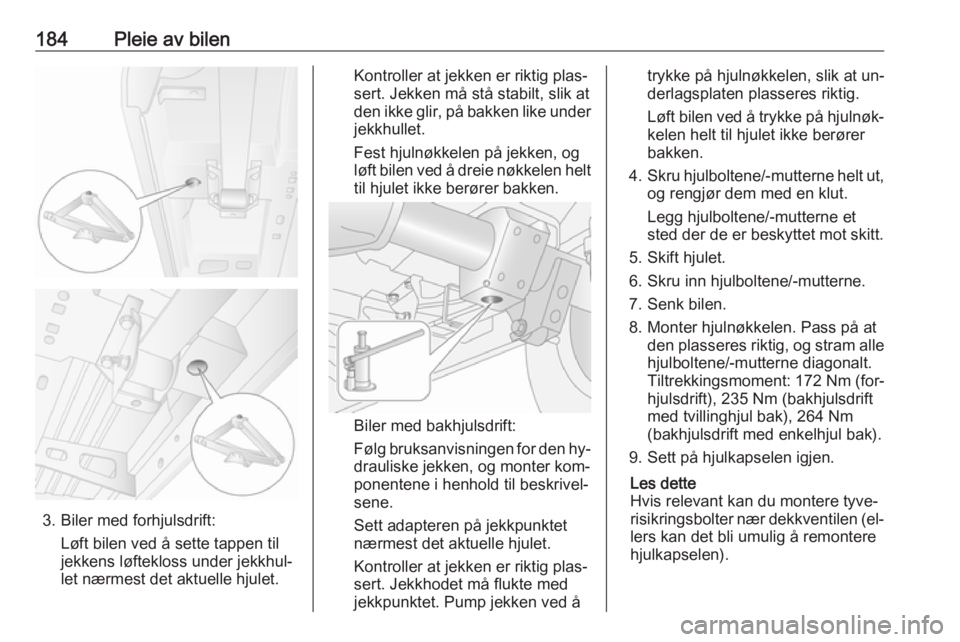

184Pleie av bilen
3. Biler med forhjulsdrift:Løft bilen ved å sette tappen til
jekkens løftekloss under jekkhul‐
let nærmest det aktuelle hjulet.
Kontroller at jekken er riktig plas‐
sert. Jekken må stå stabilt, slik at
den ikke glir, på bakken like under
jekkhullet.
Fest hjulnøkkelen på jekken, og
løft bilen ved å dreie nøkkelen helt
til hjulet ikke berører bakken.
Biler med bakhjulsdrift:
Følg bruksanvisningen for den hy‐
drauliske jekken, og monter kom‐
ponentene i henhold til beskrivel‐
sene.
Sett adapteren på jekkpunktet
nærmest det aktuelle hjulet.
Kontroller at jekken er riktig plas‐
sert. Jekkhodet må flukte med
jekkpunktet. Pump jekken ved å
trykke på hjulnøkkelen, slik at un‐
derlagsplaten plasseres riktig.
Løft bilen ved å trykke på hjulnøk‐ kelen helt til hjulet ikke berører
bakken.
4. Skru hjulboltene/-mutterne helt ut,
og rengjør dem med en klut.
Legg hjulboltene/-mutterne et
sted der de er beskyttet mot skitt.
5. Skift hjulet.
6. Skru inn hjulboltene/-mutterne.
7. Senk bilen.
8. Monter hjulnøkkelen. Pass på at den plasseres riktig, og stram allehjulboltene/-mutterne diagonalt.
Tiltrekkingsmoment: 172 Nm (for‐
hjulsdrift), 235 Nm (bakhjulsdrift
med tvillinghjul bak), 264 Nm
(bakhjulsdrift med enkelhjul bak).
9. Sett på hjulkapselen igjen.
Les dette
Hvis relevant kan du montere tyve‐
risikringsbolter nær dekkventilen (el‐
lers kan det bli umulig å remontere
hjulkapselen).

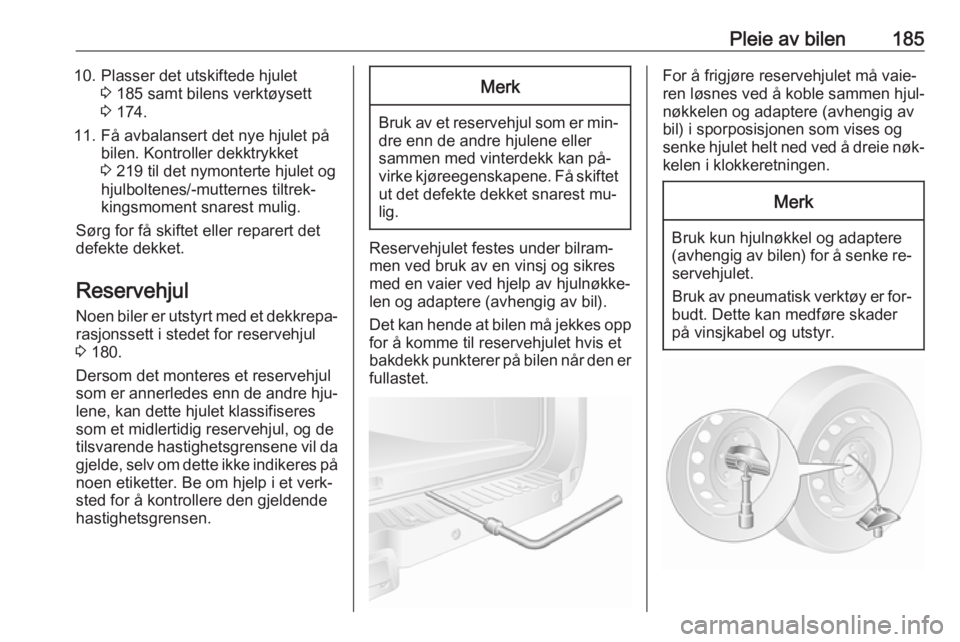

Pleie av bilen18510. Plasser det utskiftede hjulet3 185 samt bilens verktøysett
3 174.
11. Få avbalansert det nye hjulet på bilen. Kontroller dekktrykket
3 219 til det nymonterte hjulet og
hjulboltenes/-mutternes tiltrek‐
kingsmoment snarest mulig.
Sørg for få skiftet eller reparert det
defekte dekket.
Reservehjul Noen biler er utstyrt med et dekkrepa‐
rasjonssett i stedet for reservehjul
3 180.
Dersom det monteres et reservehjul
som er annerledes enn de andre hju‐
lene, kan dette hjulet klassifiseres
som et midlertidig reservehjul, og de
tilsvarende hastighetsgrensene vil da gjelde, selv om dette ikke indikeres på
noen etiketter. Be om hjelp i et verk‐
sted for å kontrollere den gjeldende
hastighetsgrensen.Merk
Bruk av et reservehjul som er min‐
dre enn de andre hjulene eller
sammen med vinterdekk kan på‐
virke kjøreegenskapene. Få skiftet ut det defekte dekket snarest mu‐
lig.
Reservehjulet festes under bilram‐
men ved bruk av en vinsj og sikres
med en vaier ved hjelp av hjulnøkke‐
len og adaptere (avhengig av bil).
Det kan hende at bilen må jekkes opp for å komme til reservehjulet hvis et
bakdekk punkterer på bilen når den er
fullastet.
For å frigjøre reservehjulet må vaie‐
ren løsnes ved å koble sammen hjul‐
nøkkelen og adaptere (avhengig av
bil) i sporposisjonen som vises og
senke hjulet helt ned ved å dreie nøk‐ kelen i klokkeretningen.Merk
Bruk kun hjulnøkkel og adaptere
(avhengig av bilen) for å senke re‐
servehjulet.
Bruk av pneumatisk verktøy er for‐
budt. Dette kan medføre skader
på vinsjkabel og utstyr.

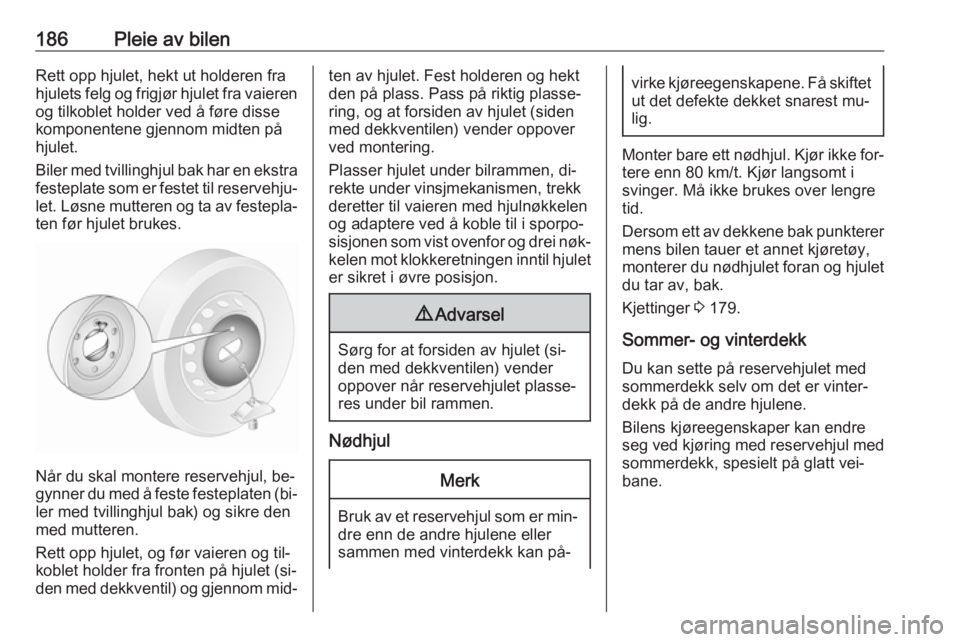

186Pleie av bilenRett opp hjulet, hekt ut holderen fra
hjulets felg og frigjør hjulet fra vaieren og tilkoblet holder ved å føre disse
komponentene gjennom midten på
hjulet.
Biler med tvillinghjul bak har en ekstra festeplate som er festet til reservehju‐let. Løsne mutteren og ta av festepla‐
ten før hjulet brukes.
Når du skal montere reservehjul, be‐
gynner du med å feste festeplaten (bi‐
ler med tvillinghjul bak) og sikre den
med mutteren.
Rett opp hjulet, og før vaieren og til‐
koblet holder fra fronten på hjulet (si‐
den med dekkventil) og gjennom mid‐
ten av hjulet. Fest holderen og hekt
den på plass. Pass på riktig plasse‐ ring, og at forsiden av hjulet (siden
med dekkventilen) vender oppover
ved montering.
Plasser hjulet under bilrammen, di‐
rekte under vinsjmekanismen, trekk
deretter til vaieren med hjulnøkkelen
og adaptere ved å koble til i sporpo‐
sisjonen som vist ovenfor og drei nøk‐
kelen mot klokkeretningen inntil hjulet er sikret i øvre posisjon.9 Advarsel
Sørg for at forsiden av hjulet (si‐
den med dekkventilen) vender
oppover når reservehjulet plasse‐
res under bil rammen.
Nødhjul
Merk
Bruk av et reservehjul som er min‐
dre enn de andre hjulene eller
sammen med vinterdekk kan på‐
virke kjøreegenskapene. Få skiftet ut det defekte dekket snarest mu‐
lig.
Monter bare ett nødhjul. Kjør ikke for‐ tere enn 80 km/t. Kjør langsomt i
svinger. Må ikke brukes over lengre
tid.
Dersom ett av dekkene bak punkterer
mens bilen tauer et annet kjøretøy,
monterer du nødhjulet foran og hjulet
du tar av, bak.
Kjettinger 3 179.
Sommer- og vinterdekk
Du kan sette på reservehjulet med
sommerdekk selv om det er vinter‐
dekk på de andre hjulene.
Bilens kjøreegenskaper kan endre
seg ved kjøring med reservehjul med
sommerdekk, spesielt på glatt vei‐
bane.

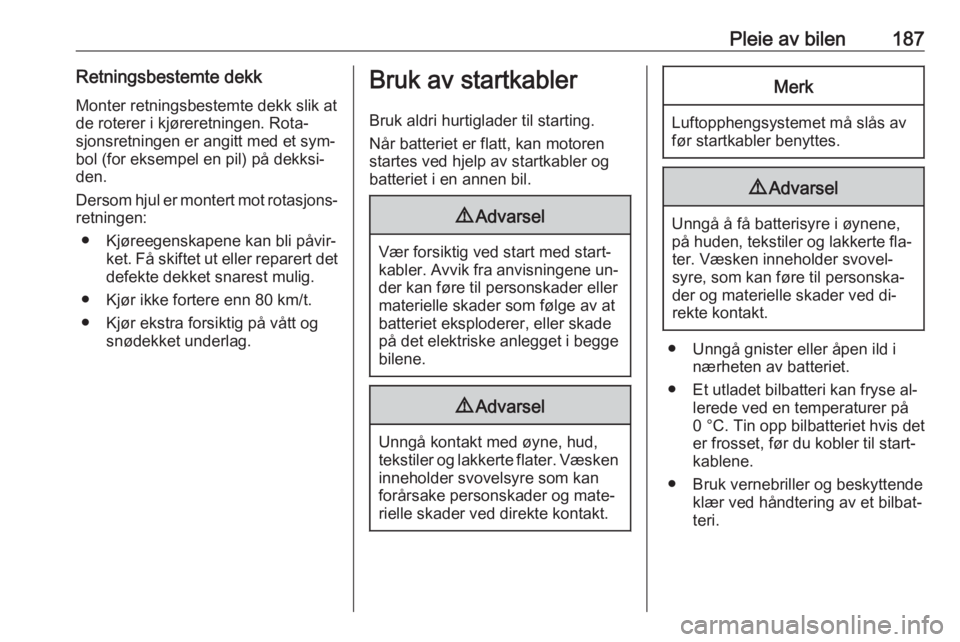

Pleie av bilen187Retningsbestemte dekk
Monter retningsbestemte dekk slik at
de roterer i kjøreretningen. Rota‐
sjonsretningen er angitt med et sym‐ bol (for eksempel en pil) på dekksi‐
den.
Dersom hjul er montert mot rotasjons‐ retningen:
● Kjøreegenskapene kan bli påvir‐ ket. Få skiftet ut eller reparert detdefekte dekket snarest mulig.
● Kjør ikke fortere enn 80 km/t.
● Kjør ekstra forsiktig på vått og snødekket underlag.Bruk av startkabler
Bruk aldri hurtiglader til starting.
Når batteriet er flatt, kan motoren startes ved hjelp av startkabler og
batteriet i en annen bil.9 Advarsel
Vær forsiktig ved start med start‐
kabler. Avvik fra anvisningene un‐ der kan føre til personskader eller
materielle skader som følge av at
batteriet eksploderer, eller skade
på det elektriske anlegget i begge
bilene.
9 Advarsel
Unngå kontakt med øyne, hud,
tekstiler og lakkerte flater. Væsken inneholder svovelsyre som kan
forårsake personskader og mate‐
rielle skader ved direkte kontakt.
Merk
Luftopphengsystemet må slås av
før startkabler benyttes.
9 Advarsel
Unngå å få batterisyre i øynene,
på huden, tekstiler og lakkerte fla‐ ter. Væsken inneholder svovel‐
syre, som kan føre til personska‐
der og materielle skader ved di‐
rekte kontakt.
● Unngå gnister eller åpen ild i nærheten av batteriet.
● Et utladet bilbatteri kan fryse al‐ lerede ved en temperaturer på
0 °C. Tin opp bilbatteriet hvis det
er frosset, før du kobler til start‐
kablene.
● Bruk vernebriller og beskyttende klær ved håndtering av et bilbat‐
teri.

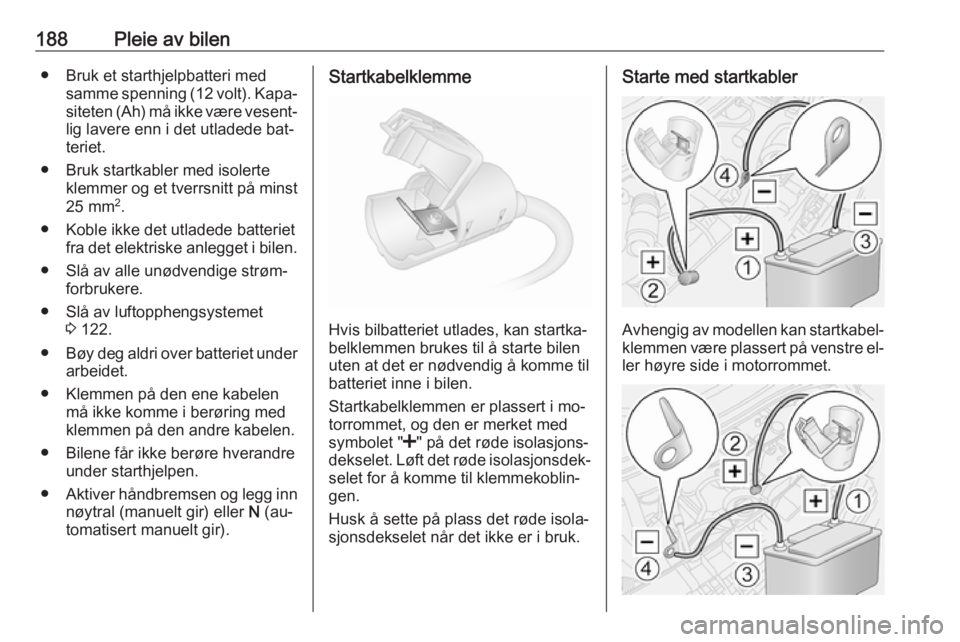

188Pleie av bilen● Bruk et starthjelpbatteri medsamme spenning (12 volt). Kapa‐siteten (Ah) må ikke være vesent‐
lig lavere enn i det utladede bat‐ teriet.
● Bruk startkabler med isolerte klemmer og et tverrsnitt på minst
25 mm 2
.
● Koble ikke det utladede batteriet fra det elektriske anlegget i bilen.
● Slå av alle unødvendige strøm‐ forbrukere.
● Slå av luftopphengsystemet 3 122.
● Bøy deg aldri over batteriet under
arbeidet.
● Klemmen på den ene kabelen må ikke komme i berøring med
klemmen på den andre kabelen.
● Bilene får ikke berøre hverandre under starthjelpen.
● Aktiver håndbremsen og legg inn
nøytral (manuelt gir) eller N (au‐
tomatisert manuelt gir).Startkabelklemme
Hvis bilbatteriet utlades, kan startka‐
belklemmen brukes til å starte bilen
uten at det er nødvendig å komme til batteriet inne i bilen.
Startkabelklemmen er plassert i mo‐
torrommet, og den er merket med
symbolet " <" på det røde isolasjons‐
dekselet. Løft det røde isolasjonsdek‐
selet for å komme til klemmekoblin‐
gen.
Husk å sette på plass det røde isola‐
sjonsdekselet når det ikke er i bruk.
Starte med startkabler
Avhengig av modellen kan startkabel‐
klemmen være plassert på venstre el‐ ler høyre side i motorrommet.
