Conservação do veículo189SímboloCircuitoKLimpa-pára-brisasnSistema de aquecimento e
ventilação / Ar condicio‐
nadoVPára-brisas aquecido

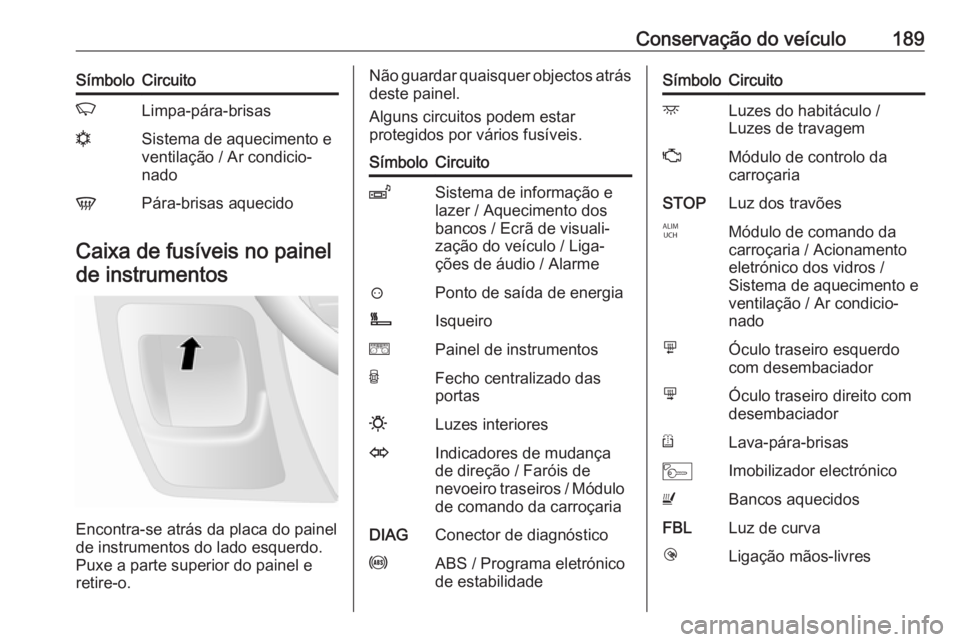

Caixa de fusíveis no painel
de instrumentos
Encontra-se atrás da placa do painel
de instrumentos do lado esquerdo.
Puxe a parte superior do painel e
retire-o.
Não guardar quaisquer objectos atrás
deste painel.
Alguns circuitos podem estar
protegidos por vários fusíveis.SímboloCircuitoZSistema de informação e
lazer / Aquecimento dos
bancos / Ecrã de visuali‐
zação do veículo / Liga‐
ções de áudio / Alarme?Ponto de saída de energiaÌIsqueiroePainel de instrumentosUFecho centralizado das
portas0Luzes interioresOIndicadores de mudança
de direção / Faróis de
nevoeiro traseiros / Módulo de comando da carroçariaDIAGConector de diagnósticouABS / Programa eletrónico
de estabilidadeSímboloCircuitodLuzes do habitáculo /
Luzes de travagemZMódulo de controlo da
carroçariaSTOPLuz dos travõesIMódulo de comando da
carroçaria / Acionamento
eletrónico dos vidros /
Sistema de aquecimento e
ventilação / Ar condicio‐
nadomÓculo traseiro esquerdo
com desembaciadornÓculo traseiro direito com
desembaciadorRLava-pára-brisasMImobilizador electrónicoUBancos aquecidosFBLLuz de curvalLigação mãos-livres

190Conservação do veículoSímboloCircuito&TacógrafoPTOTomada de forçajBuzinaÍPré-incandescência / Filtro
dieselxVentoinha de comando da
climatizaçãodEspelhos retrovisores
exteriores aquecidosTLuz de presença lateral
esquerdaSLuz de presença lateral
direitaQSuspensão pneumáticaOSistema de navegaçãoADPAdaptações adicionais,Acionamento eletrónico
dos vidros / Módulo de
comando da carroçariaCaixa de fusíveis na
bagageira
Combi
Situado por trás do painel de
cobertura no lado direito da
bagageira, ao lado da porta traseira.
Com uma ferramenta adequada, p.
ex. uma chave de fendas de ponta
chata, soltar o painel de cobertura
nas 3 localizações mostradas na
ilustração e remover.
Não guardar quaisquer objectos atrás
deste painel.
N.ºCircuito1Velocidade 3: evaporador adici‐
onal2Velocidade 2: evaporador adici‐
onal3Velocidade 1: evaporador adici‐
onal

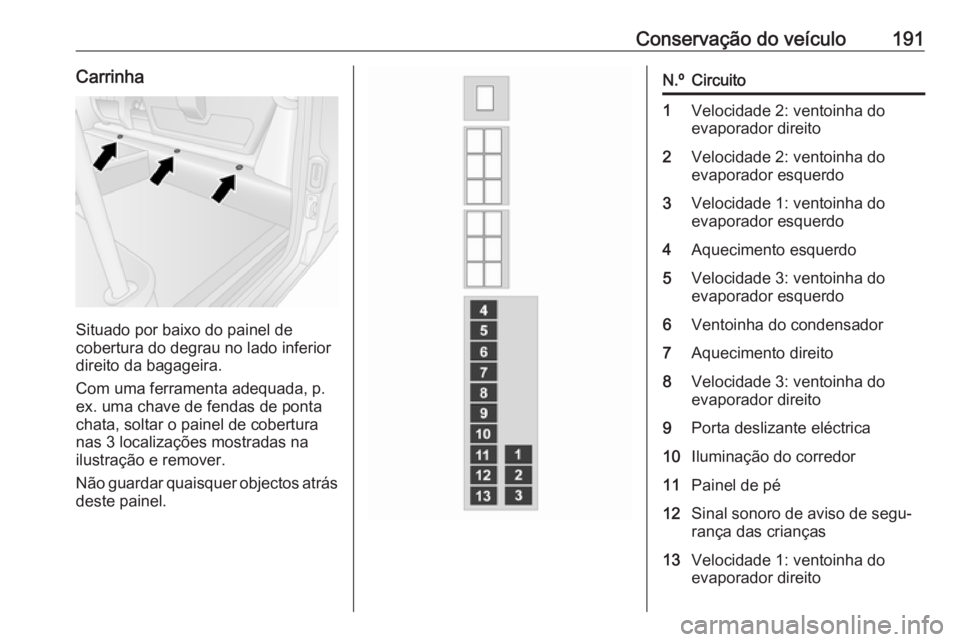

Conservação do veículo191Carrinha
Situado por baixo do painel de
cobertura do degrau no lado inferior
direito da bagageira.
Com uma ferramenta adequada, p.
ex. uma chave de fendas de ponta chata, soltar o painel de cobertura
nas 3 localizações mostradas na
ilustração e remover.
Não guardar quaisquer objectos atrás
deste painel.
N.ºCircuito1Velocidade 2: ventoinha do
evaporador direito2Velocidade 2: ventoinha do
evaporador esquerdo3Velocidade 1: ventoinha do
evaporador esquerdo4Aquecimento esquerdo5Velocidade 3: ventoinha do
evaporador esquerdo6Ventoinha do condensador7Aquecimento direito8Velocidade 3: ventoinha do
evaporador direito9Porta deslizante eléctrica10Iluminação do corredor11Painel de pé12Sinal sonoro de aviso de segu‐
rança das crianças13Velocidade 1: ventoinha do
evaporador direito

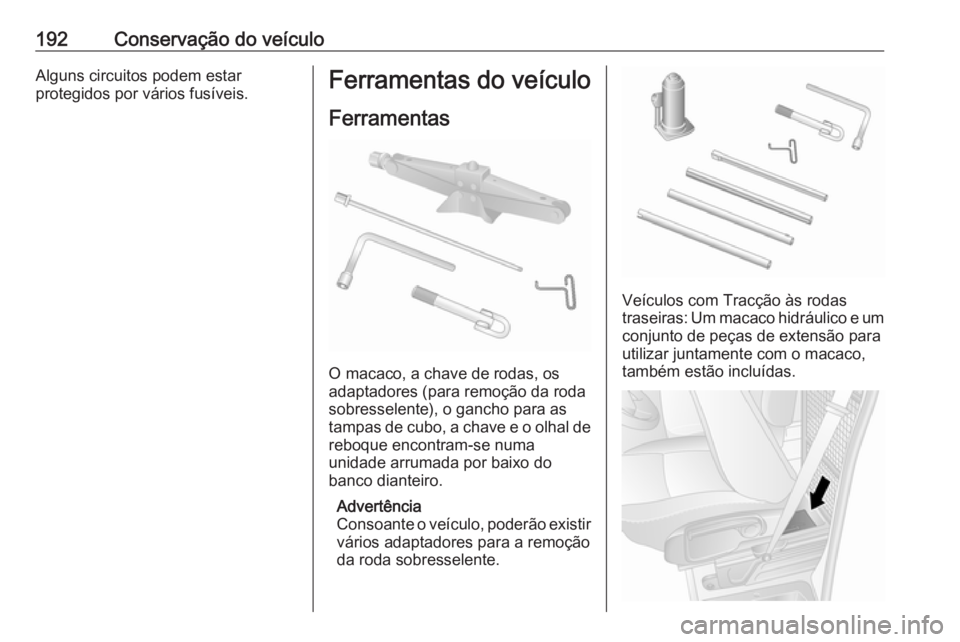

192Conservação do veículoAlguns circuitos podem estar
protegidos por vários fusíveis.Ferramentas do veículo
Ferramentas
O macaco, a chave de rodas, os
adaptadores (para remoção da roda
sobresselente), o gancho para as
tampas de cubo, a chave e o olhal de reboque encontram-se numa
unidade arrumada por baixo do
banco dianteiro.
Advertência
Consoante o veículo, poderão existir
vários adaptadores para a remoção
da roda sobresselente.
Veículos com Tracção às rodas
traseiras: Um macaco hidráulico e um
conjunto de peças de extensão para
utilizar juntamente com o macaco,
também estão incluídas.

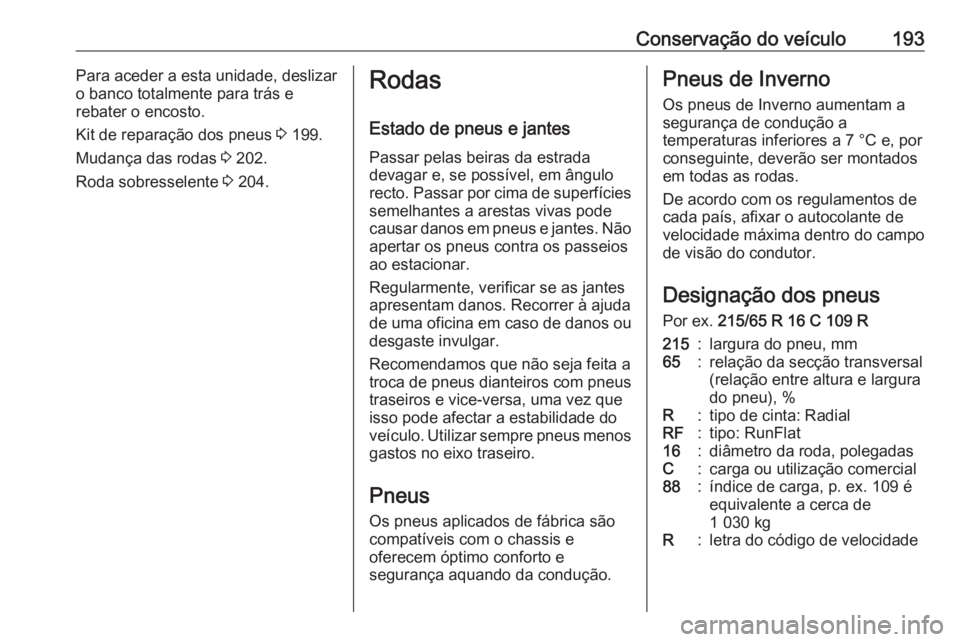

Conservação do veículo193Para aceder a esta unidade, deslizar
o banco totalmente para trás e
rebater o encosto.
Kit de reparação dos pneus 3 199.
Mudança das rodas 3 202.
Roda sobresselente 3 204.Rodas
Estado de pneus e jantes Passar pelas beiras da estrada
devagar e, se possível, em ângulo recto. Passar por cima de superfícies semelhantes a arestas vivas pode
causar danos em pneus e jantes. Não
apertar os pneus contra os passeios
ao estacionar.
Regularmente, verificar se as jantes
apresentam danos. Recorrer à ajuda
de uma oficina em caso de danos ou
desgaste invulgar.
Recomendamos que não seja feita a troca de pneus dianteiros com pneus
traseiros e vice-versa, uma vez que
isso pode afectar a estabilidade do
veículo. Utilizar sempre pneus menos gastos no eixo traseiro.
Pneus
Os pneus aplicados de fábrica são
compatíveis com o chassis e
oferecem óptimo conforto e
segurança aquando da condução.Pneus de Inverno
Os pneus de Inverno aumentam a
segurança de condução a
temperaturas inferiores a 7 °C e, por
conseguinte, deverão ser montados
em todas as rodas.
De acordo com os regulamentos de
cada país, afixar o autocolante de
velocidade máxima dentro do campo
de visão do condutor.
Designação dos pneus Por ex. 215/65 R 16 C 109 R215:largura do pneu, mm65:relação da secção transversal
(relação entre altura e largura
do pneu), %R:tipo de cinta: RadialRF:tipo: RunFlat16:diâmetro da roda, polegadasC:carga ou utilização comercial88:índice de carga, p. ex. 109 é
equivalente a cerca de
1 030 kgR:letra do código de velocidade

194Conservação do veículoLetra do código de velocidade:Q:até 160 km/hS:até 180 km/hT:até 190 km/hH:até 210 km/hV:até 240 km/hW:até 270 km/h
Pneus direccionaisMontar pneus direccionais de forma a
rodarem na direcção de condução. A
direcção de rodagem é indicada por
um símbolo (p. ex. uma seta) na
parede lateral do pneu.
Pressão dos pneus Verificar a pressão com os pneus
frios pelo menos quinzenalmente e
antes de uma viagem grande. Não
esquecer de verificar também a roda
sobresselente. Isto também se aplica
a veículos com sistema de
monitorização da pressão dos pneus.
A etiqueta de informação da pressão
dos pneus situada na armação da
porta do condutor indica o tipo de
pneus de origem e as respectivas
pressões. Encher sempre os pneus
de acordo com as pressões indicadas
na etiqueta.
Pressão dos pneus 3 239.
Os dados da pressão dos pneus
referem-se a pneus frios. Aplica-se a
pneus de Verão e de Inverno.
Insuflar sempre o pneu sobresselente
segundo a pressão especificada para carga completa.
A pressão incorrecta dos pneus
prejudica a segurança, a
manobrabilidade do veículo, o
conforto e a poupança de
combustível e aumenta o desgaste dos pneus.
As pressões dos pneus podem variar em função de várias opções. Para o
valor correcto da pressão dos pneus, seguir o procedimento abaixo:
1. Identificar o código de identificação do motor. Dados do
motor 3 221.
2. Identificar o respectivo pneu.
As tabelas da pressão dos pneus
indicam todas as combinações
possíveis de pneus 3 239.Para os pneus aprovados para o seu
veículo, consultar o Certificado CE de
Conformidade fornecido com o
veículo ou os documentos de
matrícula nacionais.
O condutor é responsável pelo ajuste
correcto da pressão dos pneus.9 Aviso
Se a pressão for demasiado
baixa, pode causar o
sobreaquecimento e danos
internos nos pneus, resultando na separação do piso e mesmo no
rebentamento do pneu a altas
velocidades.
Tracção às rodas traseiras, com
rodado traseiro duplo
Quando insuflar o pneu exterior, o
tubo flexível de enchimento deve ser
passado entre ambas as rodas.

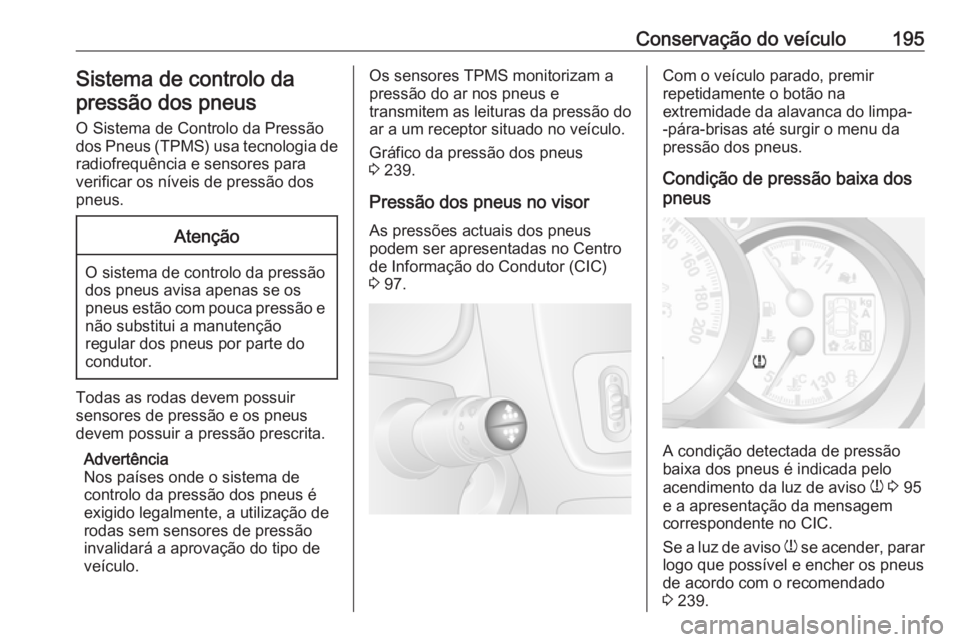

Conservação do veículo195Sistema de controlo dapressão dos pneus
O Sistema de Controlo da Pressãodos Pneus (TPMS) usa tecnologia de
radiofrequência e sensores para
verificar os níveis de pressão dos
pneus.Atenção
O sistema de controlo da pressão
dos pneus avisa apenas se os
pneus estão com pouca pressão e não substitui a manutenção
regular dos pneus por parte do condutor.
Todas as rodas devem possuir
sensores de pressão e os pneus
devem possuir a pressão prescrita.
Advertência
Nos países onde o sistema de
controlo da pressão dos pneus é exigido legalmente, a utilização de
rodas sem sensores de pressão
invalidará a aprovação do tipo de
veículo.
Os sensores TPMS monitorizam a
pressão do ar nos pneus e
transmitem as leituras da pressão do
ar a um receptor situado no veículo.
Gráfico da pressão dos pneus
3 239.
Pressão dos pneus no visor
As pressões actuais dos pneus
podem ser apresentadas no Centro
de Informação do Condutor (CIC)
3 97.Com o veículo parado, premir
repetidamente o botão na
extremidade da alavanca do limpa-
-pára-brisas até surgir o menu da
pressão dos pneus.
Condição de pressão baixa dos
pneus
A condição detectada de pressão
baixa dos pneus é indicada pelo
acendimento da luz de aviso w 3 95
e a apresentação da mensagem
correspondente no CIC.
Se a luz de aviso w se acender, parar
logo que possível e encher os pneus
de acordo com o recomendado
3 239.

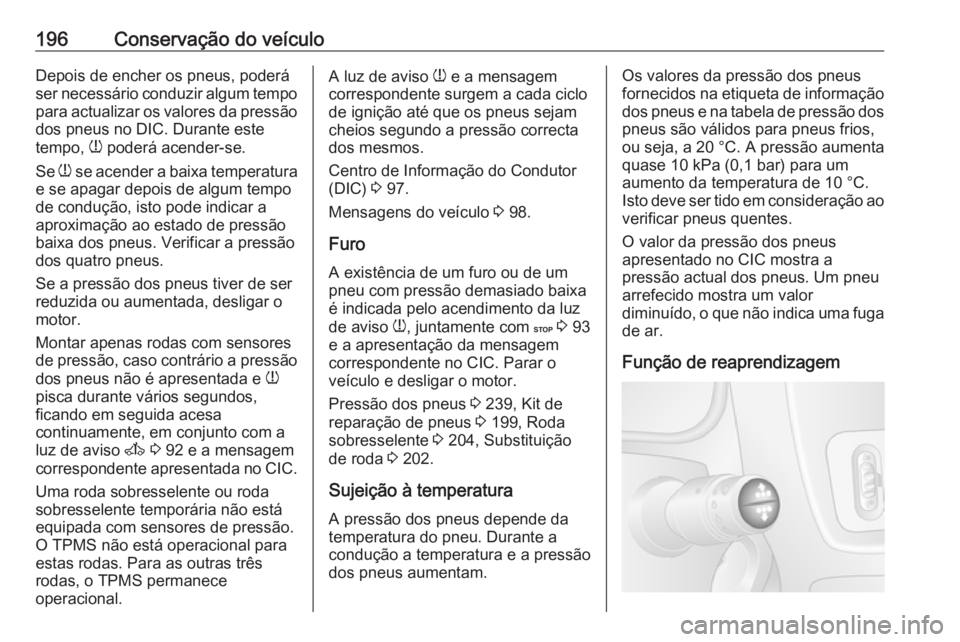

196Conservação do veículoDepois de encher os pneus, poderá
ser necessário conduzir algum tempo
para actualizar os valores da pressão dos pneus no DIC. Durante este
tempo, w poderá acender-se.
Se w se acender a baixa temperatura
e se apagar depois de algum tempo
de condução, isto pode indicar a
aproximação ao estado de pressão
baixa dos pneus. Verificar a pressão
dos quatro pneus.
Se a pressão dos pneus tiver de ser reduzida ou aumentada, desligar o
motor.
Montar apenas rodas com sensores de pressão, caso contrário a pressão
dos pneus não é apresentada e w
pisca durante vários segundos,
ficando em seguida acesa
continuamente, em conjunto com a
luz de aviso A 3 92 e a mensagem
correspondente apresentada no CIC.
Uma roda sobresselente ou roda
sobresselente temporária não está
equipada com sensores de pressão.
O TPMS não está operacional para
estas rodas. Para as outras três
rodas, o TPMS permanece
operacional.A luz de aviso w e a mensagem
correspondente surgem a cada ciclo
de ignição até que os pneus sejam
cheios segundo a pressão correcta
dos mesmos.
Centro de Informação do Condutor
(DIC) 3 97.
Mensagens do veículo 3 98.
Furo A existência de um furo ou de um
pneu com pressão demasiado baixa
é indicada pelo acendimento da luz
de aviso w, juntamente com C 3 93
e a apresentação da mensagem
correspondente no CIC. Parar o
veículo e desligar o motor.
Pressão dos pneus 3 239, Kit de
reparação de pneus 3 199, Roda
sobresselente 3 204, Substituição
de roda 3 202.
Sujeição à temperatura
A pressão dos pneus depende da
temperatura do pneu. Durante a
condução a temperatura e a pressão
dos pneus aumentam.Os valores da pressão dos pneus
fornecidos na etiqueta de informação
dos pneus e na tabela de pressão dos pneus são válidos para pneus frios,ou seja, a 20 °C. A pressão aumenta
quase 10 kPa (0,1 bar) para um
aumento da temperatura de 10 °C.
Isto deve ser tido em consideração ao
verificar pneus quentes.
O valor da pressão dos pneus
apresentado no CIC mostra a
pressão actual dos pneus. Um pneu arrefecido mostra um valor
diminuído, o que não indica uma fuga
de ar.
Função de reaprendizagem

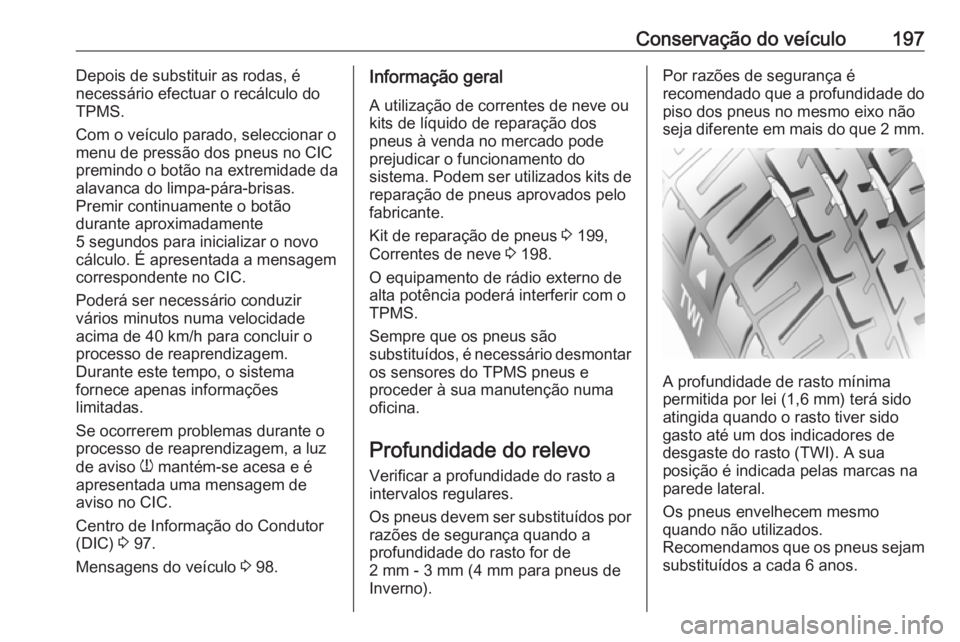

Conservação do veículo197Depois de substituir as rodas, é
necessário efectuar o recálculo do
TPMS.
Com o veículo parado, seleccionar o
menu de pressão dos pneus no CIC
premindo o botão na extremidade da
alavanca do limpa-pára-brisas.
Premir continuamente o botão
durante aproximadamente
5 segundos para inicializar o novo
cálculo. É apresentada a mensagem
correspondente no CIC.
Poderá ser necessário conduzir
vários minutos numa velocidade
acima de 40 km/h para concluir o
processo de reaprendizagem.
Durante este tempo, o sistema
fornece apenas informações
limitadas.
Se ocorrerem problemas durante o
processo de reaprendizagem, a luz
de aviso w mantém-se acesa e é
apresentada uma mensagem de
aviso no CIC.
Centro de Informação do Condutor
(DIC) 3 97.
Mensagens do veículo 3 98.Informação geral
A utilização de correntes de neve ou
kits de líquido de reparação dos
pneus à venda no mercado pode
prejudicar o funcionamento do
sistema. Podem ser utilizados kits de
reparação de pneus aprovados pelo
fabricante.
Kit de reparação de pneus 3 199,
Correntes de neve 3 198.
O equipamento de rádio externo de
alta potência poderá interferir com o
TPMS.
Sempre que os pneus são
substituídos, é necessário desmontar os sensores do TPMS pneus e
proceder à sua manutenção numa
oficina.
Profundidade do relevo
Verificar a profundidade do rasto a
intervalos regulares.
Os pneus devem ser substituídos por
razões de segurança quando a
profundidade do rasto for de
2 mm - 3 mm (4 mm para pneus de
Inverno).Por razões de segurança é
recomendado que a profundidade do piso dos pneus no mesmo eixo nãoseja diferente em mais do que 2 mm.
A profundidade de rasto mínima
permitida por lei (1,6 mm) terá sido
atingida quando o rasto tiver sido
gasto até um dos indicadores de
desgaste do rasto (TWI). A sua
posição é indicada pelas marcas na
parede lateral.
Os pneus envelhecem mesmo
quando não utilizados.
Recomendamos que os pneus sejam
substituídos a cada 6 anos.

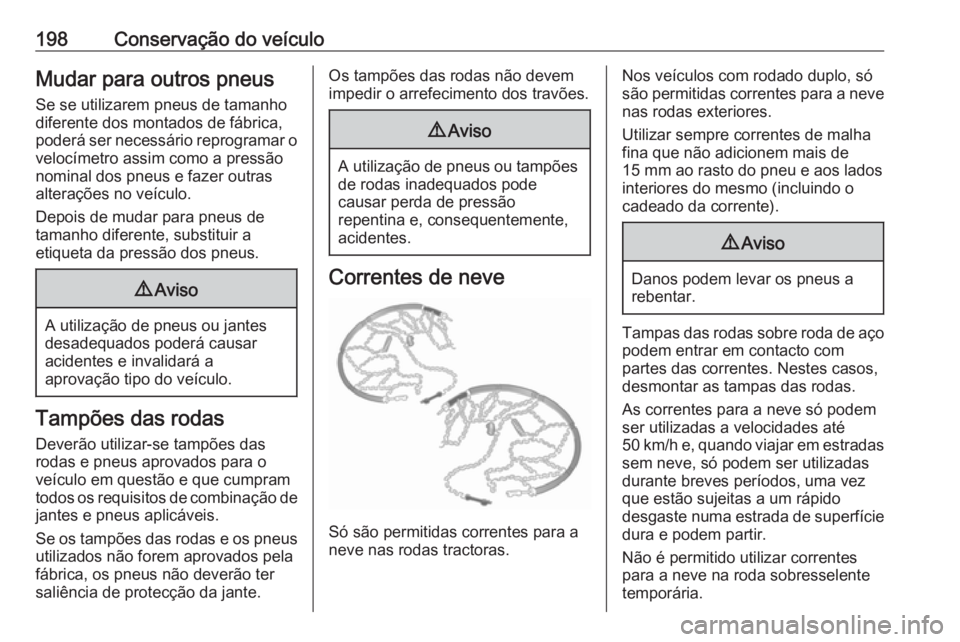

198Conservação do veículoMudar para outros pneus
Se se utilizarem pneus de tamanho
diferente dos montados de fábrica,
poderá ser necessário reprogramar o
velocímetro assim como a pressão
nominal dos pneus e fazer outras
alterações no veículo.
Depois de mudar para pneus de
tamanho diferente, substituir a
etiqueta da pressão dos pneus.9 Aviso
A utilização de pneus ou jantes
desadequados poderá causar
acidentes e invalidará a
aprovação tipo do veículo.
Tampões das rodas
Deverão utilizar-se tampões das rodas e pneus aprovados para o
veículo em questão e que cumpram
todos os requisitos de combinação de
jantes e pneus aplicáveis.
Se os tampões das rodas e os pneus utilizados não forem aprovados pela
fábrica, os pneus não deverão ter
saliência de protecção da jante.
Os tampões das rodas não devem
impedir o arrefecimento dos travões.9 Aviso
A utilização de pneus ou tampões
de rodas inadequados pode
causar perda de pressão
repentina e, consequentemente,
acidentes.
Correntes de neve
Só são permitidas correntes para a
neve nas rodas tractoras.
Nos veículos com rodado duplo, só
são permitidas correntes para a neve nas rodas exteriores.
Utilizar sempre correntes de malha
fina que não adicionem mais de
15 mm ao rasto do pneu e aos lados
interiores do mesmo (incluindo o
cadeado da corrente).9 Aviso
Danos podem levar os pneus a
rebentar.
Tampas das rodas sobre roda de aço podem entrar em contacto com
partes das correntes. Nestes casos, desmontar as tampas das rodas.
As correntes para a neve só podem
ser utilizadas a velocidades até
50 km/h e, quando viajar em estradas
sem neve, só podem ser utilizadas
durante breves períodos, uma vez
que estão sujeitas a um rápido
desgaste numa estrada de superfície dura e podem partir.
Não é permitido utilizar correntes
para a neve na roda sobresselente
temporária.
