Condução e funcionamento159campo de visão da câmara, p. ex.por baixo do pára-choques ou do
veículo, não são mostrados.
Não fazer marcha-atrás com o
veículo olhando apenas para o
visor e verificar a área à volta do
veículo antes de realizar
manobras de marcha-atrás.
A câmara está geralmente instalada nas portas traseiras/porta da
bagageira, por baixo da moldura da chapa de matrícula.
A área mostrada pela câmara é
limitada. A distância da imagem que
aparece no mostrador é diferente da
distância real.
Advertência
Para conseguir a máxima
visibilidade, a câmara traseira não
deve estar obscurecida por
sujidade, neve ou gelo.
Activação
A imagem da câmara traseira é
ativada automaticamente quando a
marcha-atrás é engatada. Um sinal
sonoro confirma a activação.
Visor da pala para-sol
O sistema pode ser activado ou
desactivado seleccionando o botão
Start/Stop à direita do monitor de
visualização.
Os restantes botões no monitor
permitem ao utilizador seleccionar a
fonte AV1 ou AV2 e regular o brilho e
o contraste do monitor de
visualização.

160Condução e funcionamentoVisor do Sistema de informação e
lazer
Nos veículos com sistema de
navegação, a imagem da câmara
traseira é mostrada no ecrã do
Sistema de informação e lazer.
Visor da faixa de trajectória (1)
Consoante a versão, a faixa de
trajectória (1) do veículo é mostrada
a azul no visor de informação. Mostra
o trajecto do veículo de acordo com o ângulo da direcção.
Visor de faixa fixa (2)
O visor de faixa fixa (2) mostra o
trajecto do veículo se as rodas forem
mantidas direitas.
São utilizadas linhas de orientação
(3, 4, 5) em conjunto com o visor (2)
de faixa fixa e indicam a distância
atrás do veículo.Os intervalos das linhas de
orientação são os seguintes:3 (Vermelho):30 cm4 (Amarelo):70 cm5 (Verde):150 cmDefinições
As definições, p. ex. o brilho, podem
ser ajustadas através do Sistema de
informação e lazer. Consultar o
manual do Sistema de informação e
lazer para mais informações.
Desactivação
A câmara é desactivada ao fim de
algum tempo se a marcha-atrás não
for engatada.
Avaria
A câmara traseira poderá não
funcionar correctamente quando:
● estiver escuro
● o sol ou os feixes dos faróis incidirem directamente na
objectiva da câmara

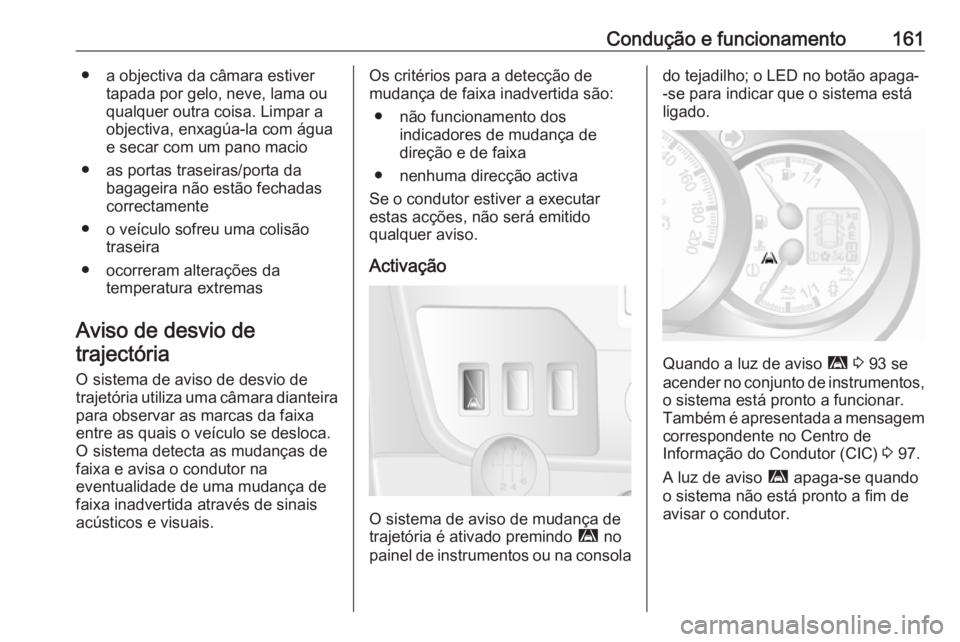

Condução e funcionamento161● a objectiva da câmara estivertapada por gelo, neve, lama ou
qualquer outra coisa. Limpar a
objectiva, enxagúa-la com água
e secar com um pano macio
● as portas traseiras/porta da bagageira não estão fechadas
correctamente
● o veículo sofreu uma colisão traseira
● ocorreram alterações da temperatura extremas
Aviso de desvio de trajectória
O sistema de aviso de desvio detrajetória utiliza uma câmara dianteira
para observar as marcas da faixa
entre as quais o veículo se desloca.
O sistema detecta as mudanças de
faixa e avisa o condutor na
eventualidade de uma mudança de
faixa inadvertida através de sinais
acústicos e visuais.Os critérios para a detecção de
mudança de faixa inadvertida são:
● não funcionamento dos indicadores de mudança de
direção e de faixa
● nenhuma direcção activa
Se o condutor estiver a executar
estas acções, não será emitido
qualquer aviso.
Activação
O sistema de aviso de mudança de
trajetória é ativado premindo ì no
painel de instrumentos ou na consola
do tejadilho; o LED no botão apaga-
-se para indicar que o sistema está
ligado.
Quando a luz de aviso ì 3 93 se
acender no conjunto de instrumentos, o sistema está pronto a funcionar.
Também é apresentada a mensagem correspondente no Centro de
Informação do Condutor (CIC) 3 97.
A luz de aviso ì apaga-se quando
o sistema não está pronto a fim de
avisar o condutor.

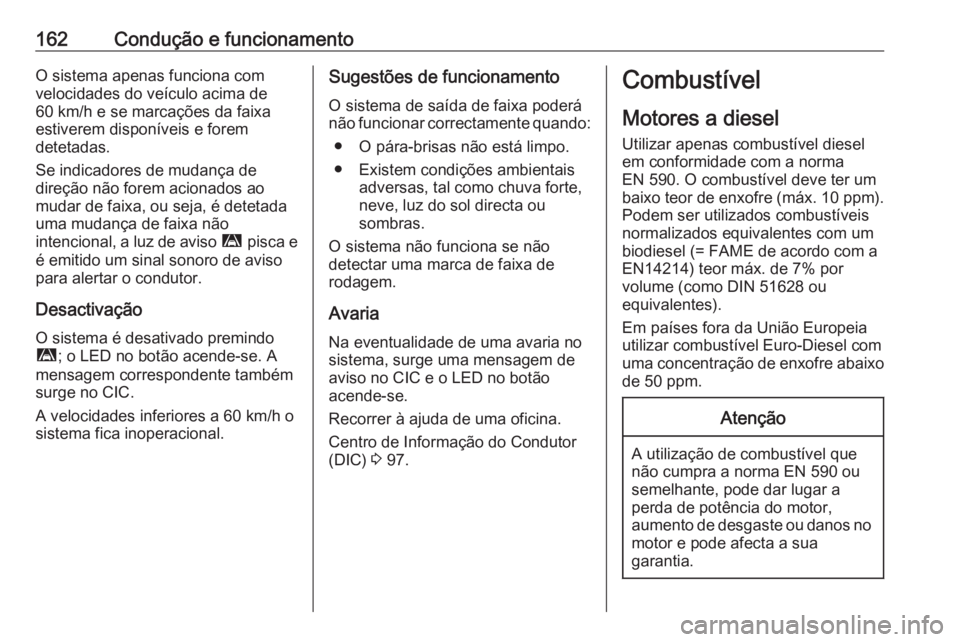

162Condução e funcionamentoO sistema apenas funciona com
velocidades do veículo acima de
60 km/h e se marcações da faixa
estiverem disponíveis e forem
detetadas.
Se indicadores de mudança de
direção não forem acionados ao
mudar de faixa, ou seja, é detetada
uma mudança de faixa não
intencional, a luz de aviso ì pisca e
é emitido um sinal sonoro de aviso
para alertar o condutor.
Desactivação
O sistema é desativado premindo
ì ; o LED no botão acende-se. A
mensagem correspondente também
surge no CIC.
A velocidades inferiores a 60 km/h o
sistema fica inoperacional.Sugestões de funcionamento
O sistema de saída de faixa poderá
não funcionar correctamente quando:
● O pára-brisas não está limpo.
● Existem condições ambientais adversas, tal como chuva forte,
neve, luz do sol directa ou
sombras.
O sistema não funciona se não
detectar uma marca de faixa de
rodagem.
Avaria
Na eventualidade de uma avaria no
sistema, surge uma mensagem de
aviso no CIC e o LED no botão
acende-se.
Recorrer à ajuda de uma oficina.
Centro de Informação do Condutor
(DIC) 3 97.Combustível
Motores a diesel
Utilizar apenas combustível diesel em conformidade com a norma
EN 590. O combustível deve ter um
baixo teor de enxofre (máx. 10 ppm).
Podem ser utilizados combustíveis
normalizados equivalentes com um
biodiesel (= FAME de acordo com a
EN14214) teor máx. de 7% por
volume (como DIN 51628 ou
equivalentes).
Em países fora da União Europeia
utilizar combustível Euro-Diesel com
uma concentração de enxofre abaixo
de 50 ppm.Atenção
A utilização de combustível que
não cumpra a norma EN 590 ou
semelhante, pode dar lugar a
perda de potência do motor,
aumento de desgaste ou danos no motor e pode afecta a sua
garantia.

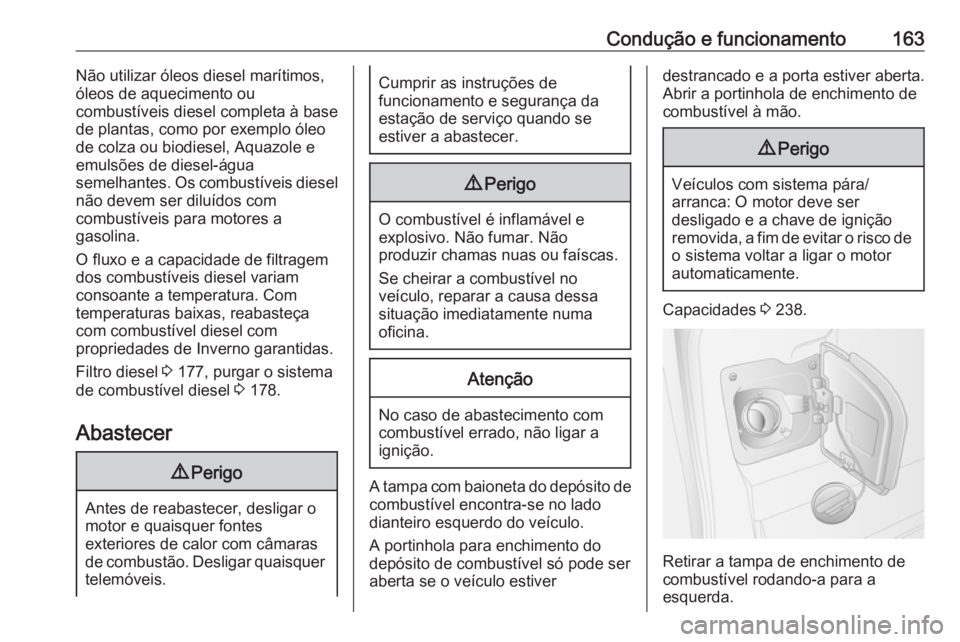

Condução e funcionamento163Não utilizar óleos diesel marítimos,
óleos de aquecimento ou
combustíveis diesel completa à base
de plantas, como por exemplo óleo
de colza ou biodiesel, Aquazole e
emulsões de diesel-água
semelhantes. Os combustíveis diesel
não devem ser diluídos com
combustíveis para motores a
gasolina.
O fluxo e a capacidade de filtragem
dos combustíveis diesel variam
consoante a temperatura. Com
temperaturas baixas, reabasteça
com combustível diesel com
propriedades de Inverno garantidas.
Filtro diesel 3 177, purgar o sistema
de combustível diesel 3 178.
Abastecer9 Perigo
Antes de reabastecer, desligar o
motor e quaisquer fontes
exteriores de calor com câmaras
de combustão. Desligar quaisquer telemóveis.
Cumprir as instruções de
funcionamento e segurança da
estação de serviço quando se
estiver a abastecer.9 Perigo
O combustível é inflamável e
explosivo. Não fumar. Não
produzir chamas nuas ou faíscas.
Se cheirar a combustível no
veículo, reparar a causa dessa situação imediatamente numa
oficina.
Atenção
No caso de abastecimento com
combustível errado, não ligar a
ignição.
A tampa com baioneta do depósito de combustível encontra-se no lado
dianteiro esquerdo do veículo.
A portinhola para enchimento do
depósito de combustível só pode ser aberta se o veículo estiver
destrancado e a porta estiver aberta.
Abrir a portinhola de enchimento de
combustível à mão.9 Perigo
Veículos com sistema pára/
arranca: O motor deve ser
desligado e a chave de ignição removida, a fim de evitar o risco de o sistema voltar a ligar o motor
automaticamente.
Capacidades 3 238.
Retirar a tampa de enchimento de
combustível rodando-a para a
esquerda.

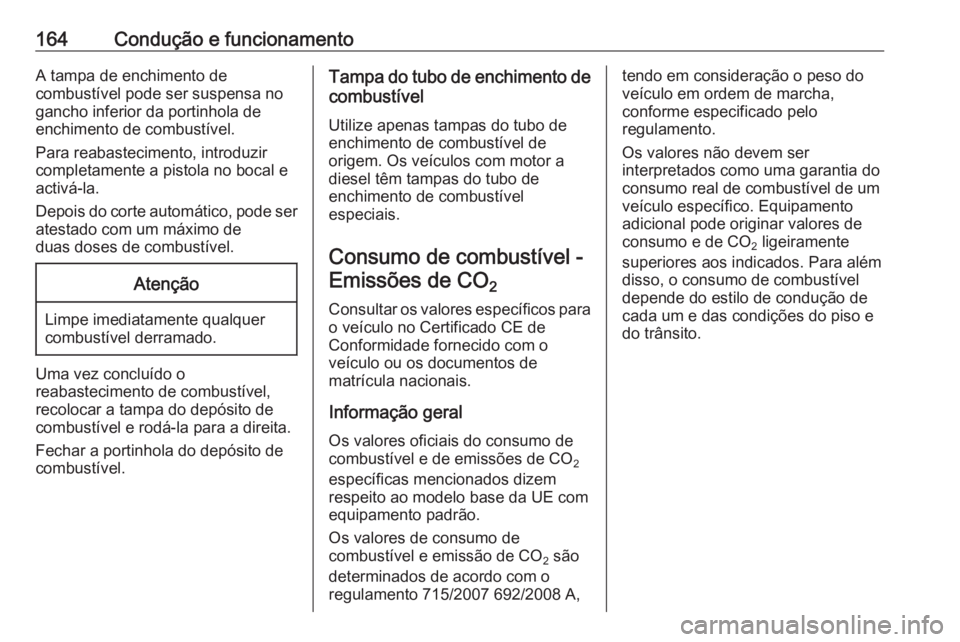

164Condução e funcionamentoA tampa de enchimento de
combustível pode ser suspensa no
gancho inferior da portinhola de
enchimento de combustível.
Para reabastecimento, introduzir
completamente a pistola no bocal e activá-la.
Depois do corte automático, pode ser atestado com um máximo de
duas doses de combustível.Atenção
Limpe imediatamente qualquer
combustível derramado.
Uma vez concluído o
reabastecimento de combustível,
recolocar a tampa do depósito de
combustível e rodá-la para a direita.
Fechar a portinhola do depósito de
combustível.
Tampa do tubo de enchimento de
combustível
Utilize apenas tampas do tubo de
enchimento de combustível de
origem. Os veículos com motor a
diesel têm tampas do tubo de
enchimento de combustível
especiais.
Consumo de combustível -Emissões de CO 2
Consultar os valores específicos para
o veículo no Certificado CE de
Conformidade fornecido com o
veículo ou os documentos de
matrícula nacionais.
Informação geral
Os valores oficiais do consumo de
combustível e de emissões de CO 2
específicas mencionados dizem
respeito ao modelo base da UE com
equipamento padrão.
Os valores de consumo de
combustível e emissão de CO 2 são
determinados de acordo com o
regulamento 715/2007 692/2008 A,tendo em consideração o peso do
veículo em ordem de marcha,
conforme especificado pelo
regulamento.
Os valores não devem ser
interpretados como uma garantia do
consumo real de combustível de um
veículo específico. Equipamento
adicional pode originar valores de
consumo e de CO 2 ligeiramente
superiores aos indicados. Para além disso, o consumo de combustível
depende do estilo de condução de
cada um e das condições do piso e
do trânsito.

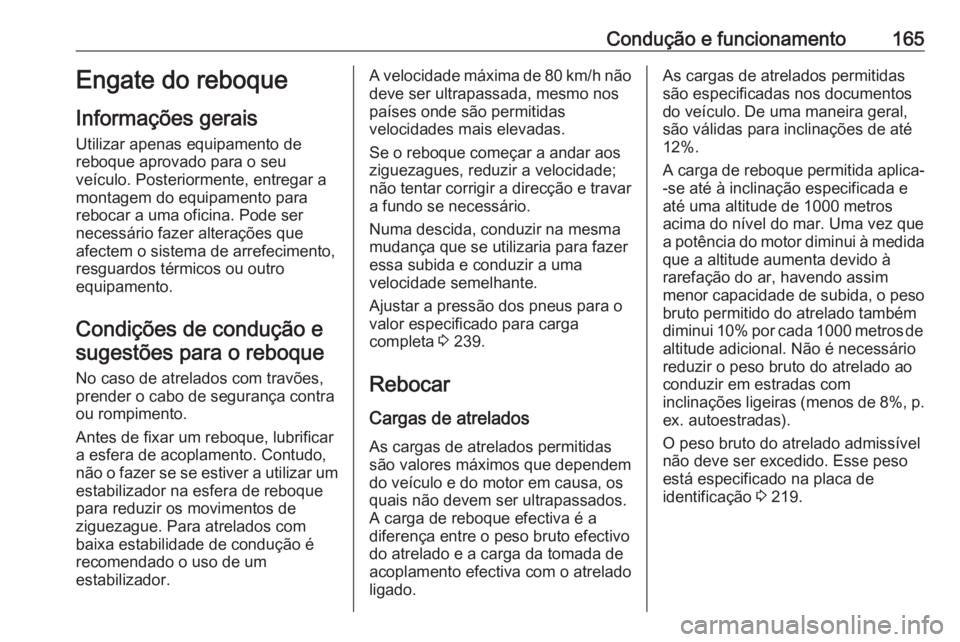

Condução e funcionamento165Engate do reboque
Informações gerais Utilizar apenas equipamento de
reboque aprovado para o seu
veículo. Posteriormente, entregar a
montagem do equipamento para
rebocar a uma oficina. Pode ser
necessário fazer alterações que
afectem o sistema de arrefecimento, resguardos térmicos ou outro
equipamento.
Condições de condução e sugestões para o reboque
No caso de atrelados com travões,
prender o cabo de segurança contra
ou rompimento.
Antes de fixar um reboque, lubrificar
a esfera de acoplamento. Contudo,
não o fazer se se estiver a utilizar um
estabilizador na esfera de reboque
para reduzir os movimentos de
ziguezague. Para atrelados com
baixa estabilidade de condução é
recomendado o uso de um
estabilizador.A velocidade máxima de 80 km/h não deve ser ultrapassada, mesmo nos
países onde são permitidas
velocidades mais elevadas.
Se o reboque começar a andar aos
ziguezagues, reduzir a velocidade;
não tentar corrigir a direcção e travar
a fundo se necessário.
Numa descida, conduzir na mesma
mudança que se utilizaria para fazer
essa subida e conduzir a uma
velocidade semelhante.
Ajustar a pressão dos pneus para o
valor especificado para carga
completa 3 239.
Rebocar
Cargas de atrelados
As cargas de atrelados permitidas
são valores máximos que dependem
do veículo e do motor em causa, os
quais não devem ser ultrapassados.
A carga de reboque efectiva é a
diferença entre o peso bruto efectivo
do atrelado e a carga da tomada de acoplamento efectiva com o atrelado
ligado.As cargas de atrelados permitidas
são especificadas nos documentos
do veículo. De uma maneira geral,
são válidas para inclinações de até
12%.
A carga de reboque permitida aplica- -se até à inclinação especificada e
até uma altitude de 1000 metros
acima do nível do mar. Uma vez que
a potência do motor diminui à medida
que a altitude aumenta devido à
rarefação do ar, havendo assim
menor capacidade de subida, o peso
bruto permitido do atrelado também
diminui 10% por cada 1000 metros de altitude adicional. Não é necessário
reduzir o peso bruto do atrelado ao
conduzir em estradas com
inclinações ligeiras (menos de 8%, p.
ex. autoestradas).
O peso bruto do atrelado admissível
não deve ser excedido. Esse peso está especificado na placa de
identificação 3 219.

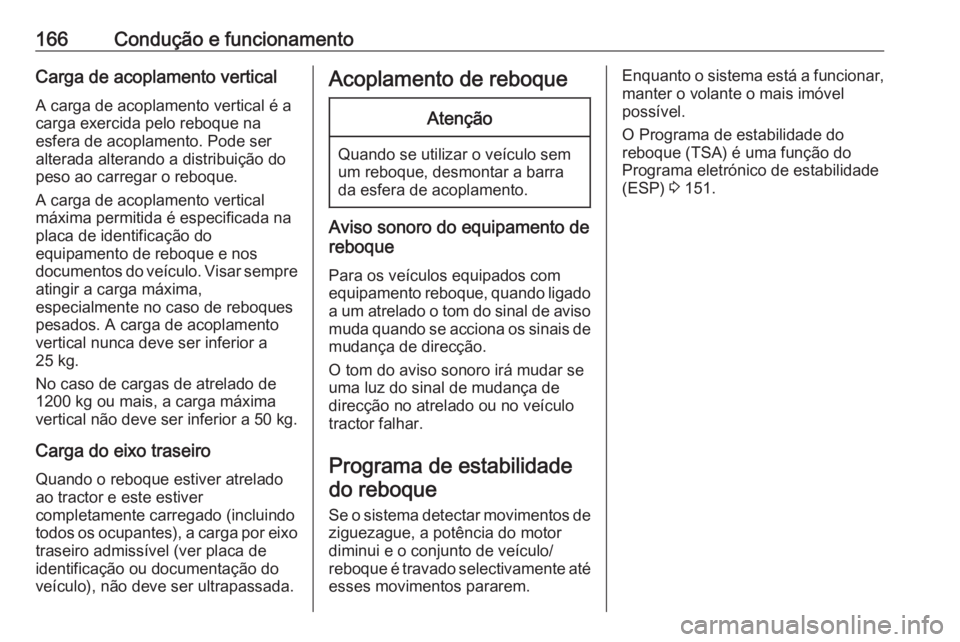

166Condução e funcionamentoCarga de acoplamento vertical
A carga de acoplamento vertical é a
carga exercida pelo reboque na
esfera de acoplamento. Pode ser alterada alterando a distribuição do
peso ao carregar o reboque.
A carga de acoplamento vertical
máxima permitida é especificada na
placa de identificação do
equipamento de reboque e nos
documentos do veículo. Visar sempre atingir a carga máxima,
especialmente no caso de reboques
pesados. A carga de acoplamento
vertical nunca deve ser inferior a
25 kg.
No caso de cargas de atrelado de
1200 kg ou mais, a carga máxima
vertical não deve ser inferior a 50 kg.
Carga do eixo traseiro
Quando o reboque estiver atrelado
ao tractor e este estiver
completamente carregado (incluindo
todos os ocupantes), a carga por eixo traseiro admissível (ver placa de
identificação ou documentação do
veículo), não deve ser ultrapassada.Acoplamento de reboqueAtenção
Quando se utilizar o veículo sem
um reboque, desmontar a barra
da esfera de acoplamento.
Aviso sonoro do equipamento de
reboque
Para os veículos equipados com
equipamento reboque, quando ligado
a um atrelado o tom do sinal de aviso muda quando se acciona os sinais de
mudança de direcção.
O tom do aviso sonoro irá mudar se
uma luz do sinal de mudança de
direcção no atrelado ou no veículo
tractor falhar.
Programa de estabilidadedo reboque
Se o sistema detectar movimentos de
ziguezague, a potência do motor
diminui e o conjunto de veículo/
reboque é travado selectivamente até esses movimentos pararem.
Enquanto o sistema está a funcionar,
manter o volante o mais imóvel
possível.
O Programa de estabilidade do
reboque (TSA) é uma função do
Programa eletrónico de estabilidade
(ESP) 3 151.

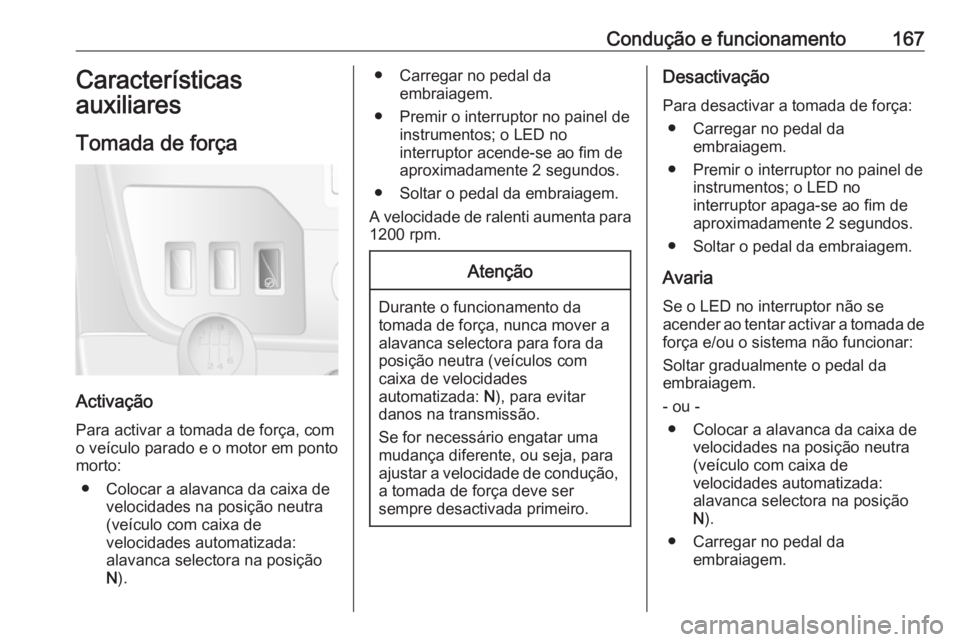

Condução e funcionamento167Características
auxiliares
Tomada de força
Activação
Para activar a tomada de força, com
o veículo parado e o motor em ponto
morto:
● Colocar a alavanca da caixa de velocidades na posição neutra
(veículo com caixa de
velocidades automatizada:
alavanca selectora na posição
N ).
● Carregar no pedal da
embraiagem.
● Premir o interruptor no painel de instrumentos; o LED no
interruptor acende-se ao fim de
aproximadamente 2 segundos.
● Soltar o pedal da embraiagem.
A velocidade de ralenti aumenta para 1200 rpm.Atenção
Durante o funcionamento da
tomada de força, nunca mover a
alavanca selectora para fora da
posição neutra (veículos com
caixa de velocidades
automatizada: N), para evitar
danos na transmissão.
Se for necessário engatar uma mudança diferente, ou seja, para
ajustar a velocidade de condução, a tomada de força deve ser
sempre desactivada primeiro.
Desactivação
Para desactivar a tomada de força: ● Carregar no pedal da embraiagem.
● Premir o interruptor no painel de instrumentos; o LED no
interruptor apaga-se ao fim de
aproximadamente 2 segundos.
● Soltar o pedal da embraiagem.
Avaria Se o LED no interruptor não seacender ao tentar activar a tomada de
força e/ou o sistema não funcionar:
Soltar gradualmente o pedal da
embraiagem.
- ou - ● Colocar a alavanca da caixa de velocidades na posição neutra
(veículo com caixa de
velocidades automatizada:
alavanca selectora na posição
N ).
● Carregar no pedal da embraiagem.

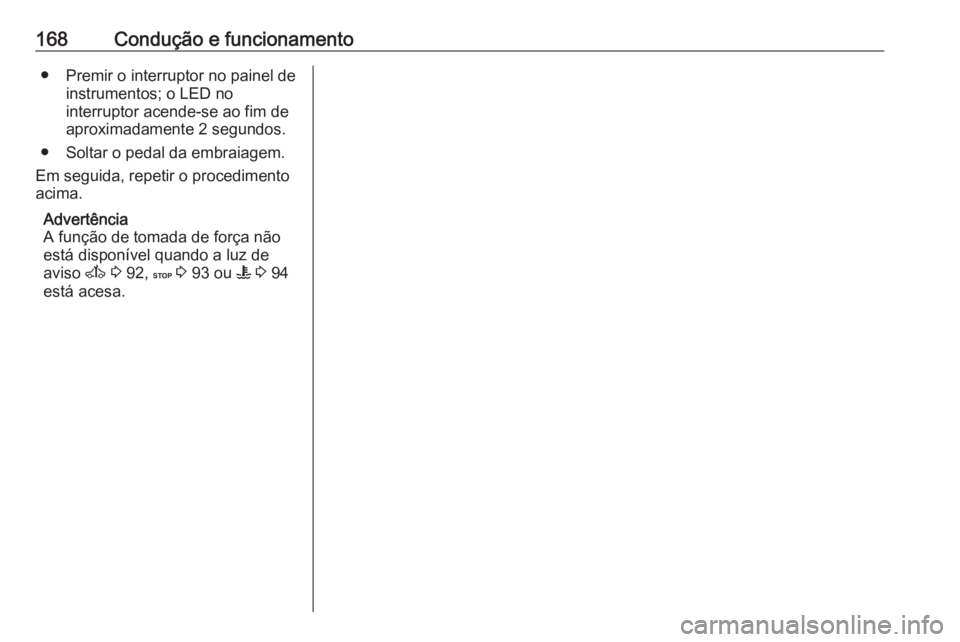

168Condução e funcionamento● Premir o interruptor no painel deinstrumentos; o LED no
interruptor acende-se ao fim de
aproximadamente 2 segundos.
● Soltar o pedal da embraiagem.
Em seguida, repetir o procedimento
acima.
Advertência
A função de tomada de força não
está disponível quando a luz de
aviso A 3 92, C 3 93 ou W 3 94
está acesa.
