OPEL MOVANO_B 2016 Manuel d'utilisation (in French)

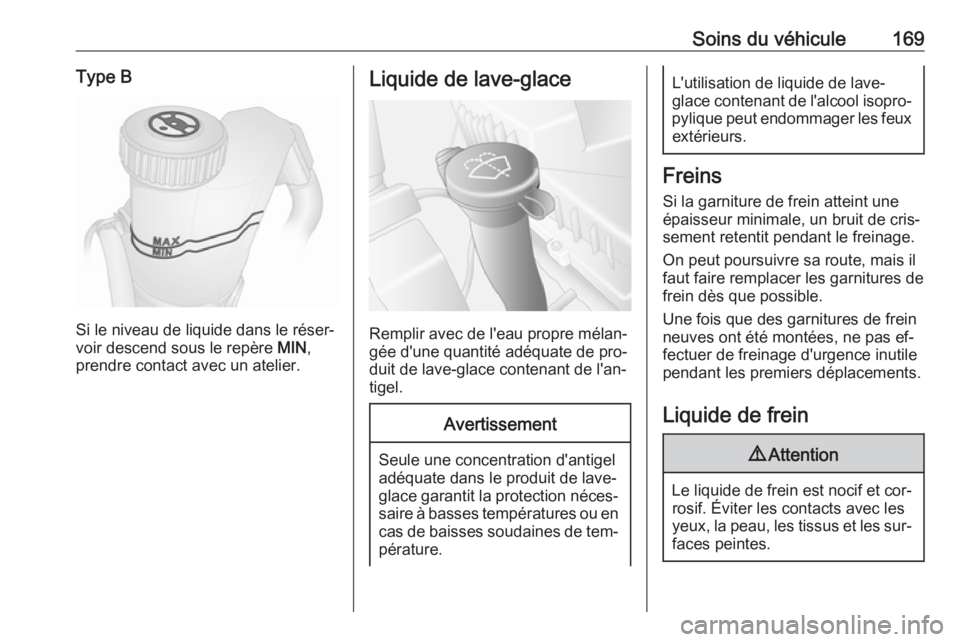

Soins du véhicule169Type B
Si le niveau de liquide dans le réser‐
voir descend sous le repère MIN,
prendre contact avec un atelier.
Liquide de lave-glace
Remplir avec de l'eau propre mélan‐
gée d'une quantité adéquate de pro‐
duit de lave-glace contenant de l'an‐
tigel.
Avertissement
Seule une concentration d'antigel
adéquate dans le produit de lave-
glace garantit la protection néces‐ saire à basses températures ou en cas de baisses soudaines de tem‐
pérature.
L'utilisation de liquide de lave-
glace contenant de l'alcool isopro‐
pylique peut endommager les feux extérieurs.
Freins
Si la garniture de frein atteint une
épaisseur minimale, un bruit de cris‐
sement retentit pendant le freinage.
On peut poursuivre sa route, mais il
faut faire remplacer les garnitures de
frein dès que possible.
Une fois que des garnitures de frein
neuves ont été montées, ne pas ef‐
fectuer de freinage d'urgence inutile
pendant les premiers déplacements.
Liquide de frein
9 Attention
Le liquide de frein est nocif et cor‐
rosif. Éviter les contacts avec les
yeux, la peau, les tissus et les sur‐
faces peintes.

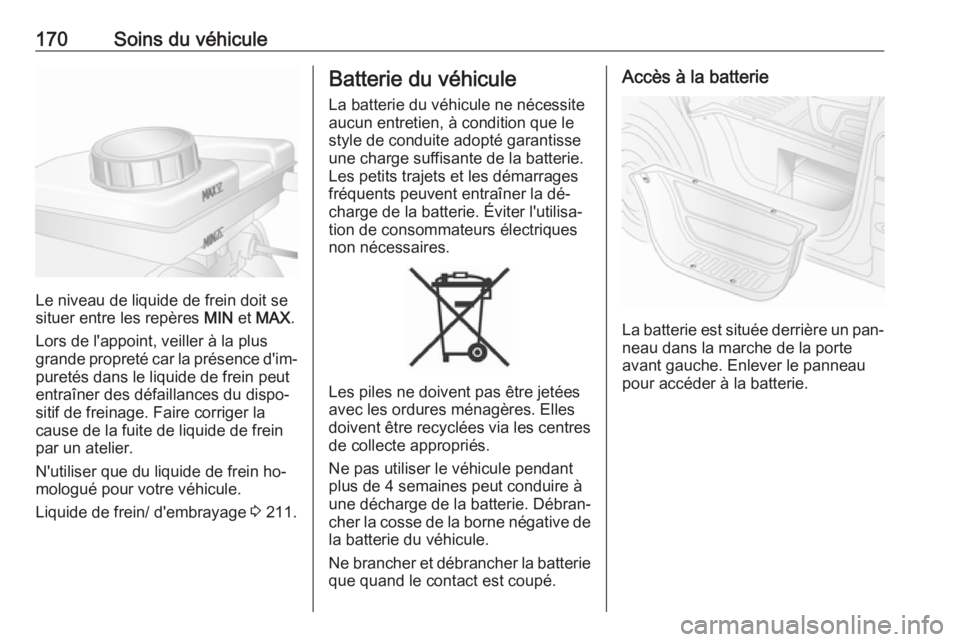

170Soins du véhicule
Le niveau de liquide de frein doit se
situer entre les repères MIN et MAX .
Lors de l'appoint, veiller à la plus
grande propreté car la présence d'im‐
puretés dans le liquide de frein peut
entraîner des défaillances du dispo‐
sitif de freinage. Faire corriger la
cause de la fuite de liquide de frein
par un atelier.
N'utiliser que du liquide de frein ho‐
mologué pour votre véhicule.
Liquide de frein/ d'embrayage 3 211.
Batterie du véhicule
La batterie du véhicule ne nécessite
aucun entretien, à condition que le
style de conduite adopté garantisse
une charge suffisante de la batterie.
Les petits trajets et les démarrages
fréquents peuvent entraîner la dé‐
charge de la batterie. Éviter l'utilisa‐
tion de consommateurs électriques
non nécessaires.
Les piles ne doivent pas être jetées
avec les ordures ménagères. Elles
doivent être recyclées via les centres de collecte appropriés.
Ne pas utiliser le véhicule pendant
plus de 4 semaines peut conduire à
une décharge de la batterie. Débran‐
cher la cosse de la borne négative de
la batterie du véhicule.
Ne brancher et débrancher la batterie
que quand le contact est coupé.
Accès à la batterie
La batterie est située derrière un pan‐ neau dans la marche de la porte
avant gauche. Enlever le panneau
pour accéder à la batterie.

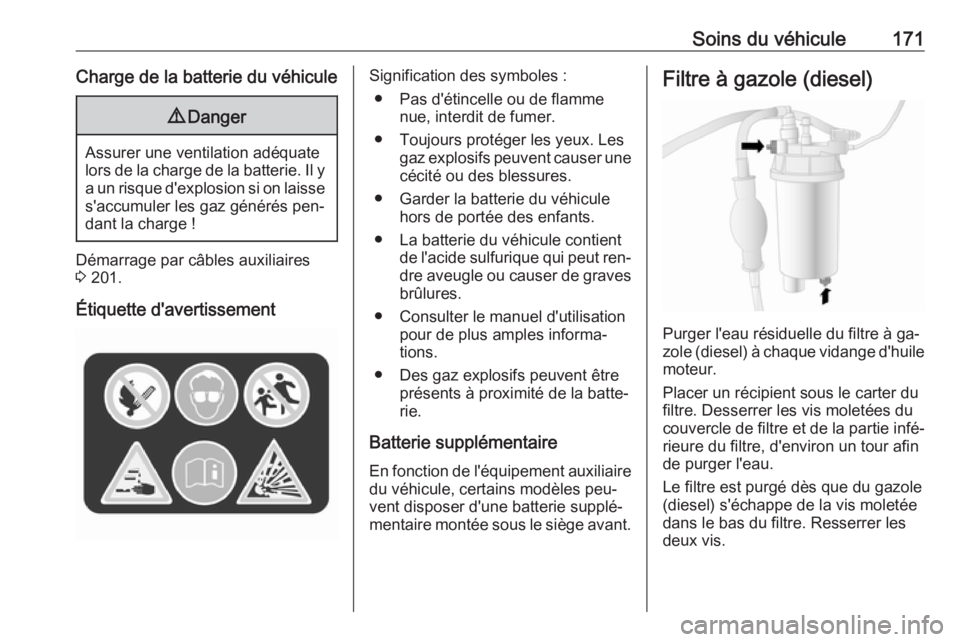

Soins du véhicule171Charge de la batterie du véhicule9Danger
Assurer une ventilation adéquate
lors de la charge de la batterie. Il y
a un risque d'explosion si on laisse s'accumuler les gaz générés pen‐
dant la charge !
Démarrage par câbles auxiliaires
3 201.
Étiquette d'avertissement
Signification des symboles : ● Pas d'étincelle ou de flamme nue, interdit de fumer.
● Toujours protéger les yeux. Les gaz explosifs peuvent causer une
cécité ou des blessures.
● Garder la batterie du véhicule hors de portée des enfants.
● La batterie du véhicule contient de l'acide sulfurique qui peut ren‐
dre aveugle ou causer de graves brûlures.
● Consulter le manuel d'utilisation pour de plus amples informa‐
tions.
● Des gaz explosifs peuvent être présents à proximité de la batte‐
rie.
Batterie supplémentaire En fonction de l'équipement auxiliairedu véhicule, certains modèles peu‐
vent disposer d'une batterie supplé‐
mentaire montée sous le siège avant.Filtre à gazole (diesel)
Purger l'eau résiduelle du filtre à ga‐
zole (diesel) à chaque vidange d'huile
moteur.
Placer un récipient sous le carter du filtre. Desserrer les vis moletées du
couvercle de filtre et de la partie infé‐ rieure du filtre, d'environ un tour afin
de purger l'eau.
Le filtre est purgé dès que du gazole
(diesel) s'échappe de la vis moletée
dans le bas du filtre. Resserrer les
deux vis.

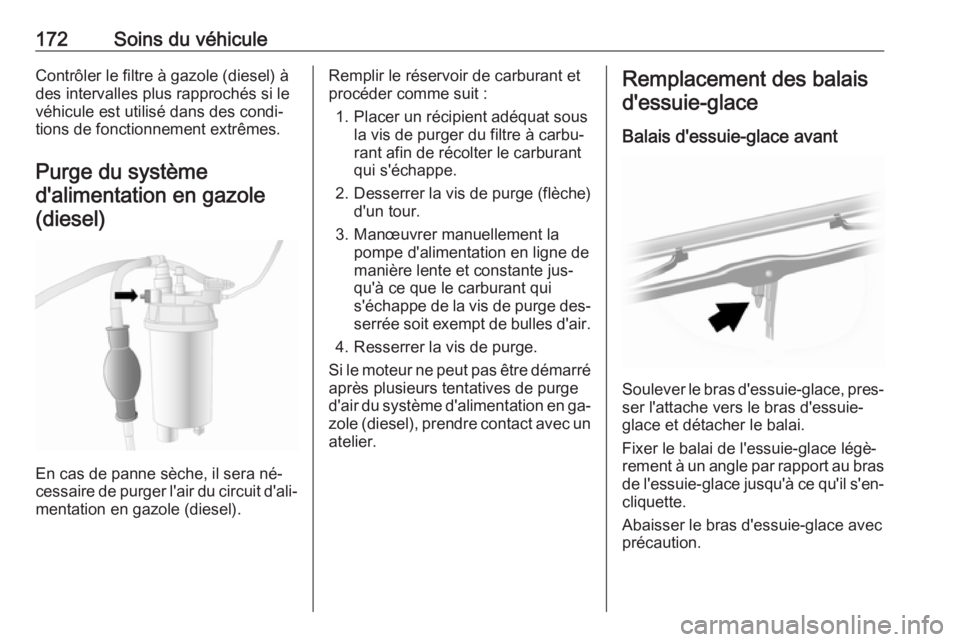

172Soins du véhiculeContrôler le filtre à gazole (diesel) à
des intervalles plus rapprochés si le
véhicule est utilisé dans des condi‐
tions de fonctionnement extrêmes.
Purge du systèmed'alimentation en gazole(diesel)
En cas de panne sèche, il sera né‐
cessaire de purger l'air du circuit d'ali‐
mentation en gazole (diesel).
Remplir le réservoir de carburant et
procéder comme suit :
1. Placer un récipient adéquat sous la vis de purger du filtre à carbu‐
rant afin de récolter le carburant
qui s'échappe.
2. Desserrer la vis de purge (flèche) d'un tour.
3. Manœuvrer manuellement la pompe d'alimentation en ligne de
manière lente et constante jus‐
qu'à ce que le carburant qui
s'échappe de la vis de purge des‐ serrée soit exempt de bulles d'air.
4. Resserrer la vis de purge.
Si le moteur ne peut pas être démarré après plusieurs tentatives de purge
d'air du système d'alimentation en ga‐ zole (diesel), prendre contact avec un
atelier.Remplacement des balais
d'essuie-glace
Balais d'essuie-glace avant
Soulever le bras d'essuie-glace, pres‐
ser l'attache vers le bras d'essuie-
glace et détacher le balai.
Fixer le balai de l'essuie-glace légè‐
rement à un angle par rapport au bras de l'essuie-glace jusqu'à ce qu'il s'en‐ cliquette.
Abaisser le bras d'essuie-glace avec
précaution.

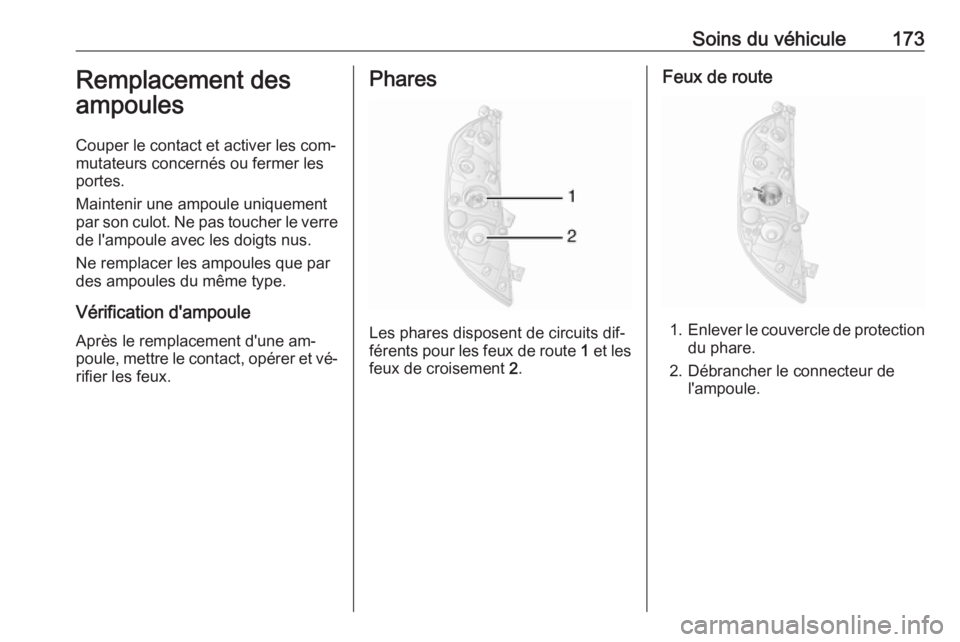

Soins du véhicule173Remplacement des
ampoules
Couper le contact et activer les com‐
mutateurs concernés ou fermer les
portes.
Maintenir une ampoule uniquement
par son culot. Ne pas toucher le verre
de l'ampoule avec les doigts nus.
Ne remplacer les ampoules que par
des ampoules du même type.
Vérification d'ampoule Après le remplacement d'une am‐
poule, mettre le contact, opérer et vé‐
rifier les feux.Phares
Les phares disposent de circuits dif‐
férents pour les feux de route 1 et les
feux de croisement 2.
Feux de route
1. Enlever le couvercle de protection
du phare.
2. Débrancher le connecteur de l'ampoule.

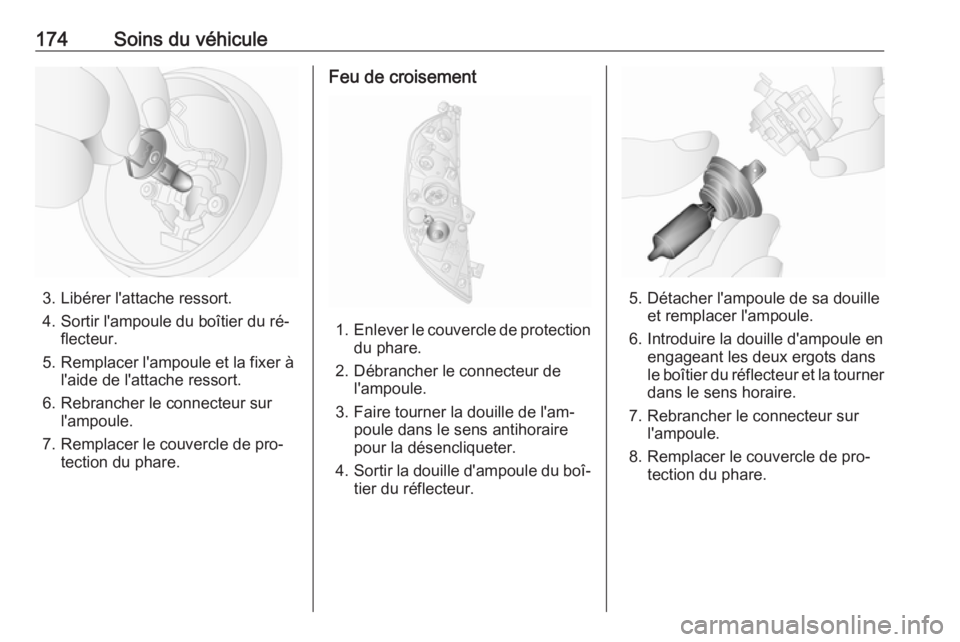

174Soins du véhicule
3. Libérer l'attache ressort.
4. Sortir l'ampoule du boîtier du ré‐ flecteur.
5. Remplacer l'ampoule et la fixer à l'aide de l'attache ressort.
6. Rebrancher le connecteur sur l'ampoule.
7. Remplacer le couvercle de pro‐ tection du phare.
Feu de croisement
1.Enlever le couvercle de protection
du phare.
2. Débrancher le connecteur de l'ampoule.
3. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter.
4. Sortir la douille d'ampoule du boî‐
tier du réflecteur.
5. Détacher l'ampoule de sa douille et remplacer l'ampoule.
6. Introduire la douille d'ampoule en engageant les deux ergots dans
le boîtier du réflecteur et la tourner
dans le sens horaire.
7. Rebrancher le connecteur sur l'ampoule.
8. Remplacer le couvercle de pro‐ tection du phare.

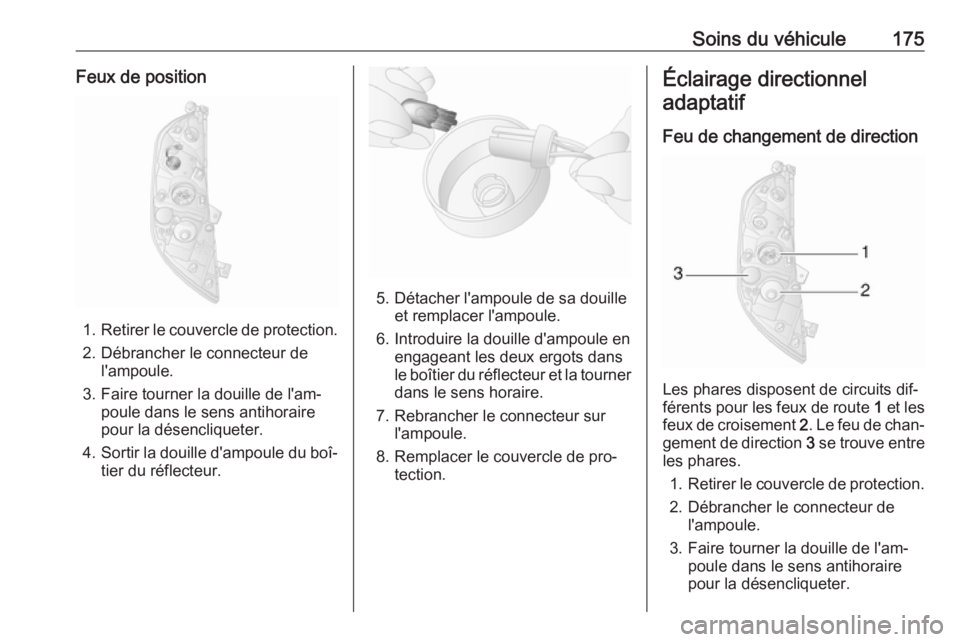

Soins du véhicule175Feux de position
1.Retirer le couvercle de protection.
2. Débrancher le connecteur de l'ampoule.
3. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter.
4. Sortir la douille d'ampoule du boî‐
tier du réflecteur.
5. Détacher l'ampoule de sa douille et remplacer l'ampoule.
6. Introduire la douille d'ampoule en engageant les deux ergots dans
le boîtier du réflecteur et la tourner
dans le sens horaire.
7. Rebrancher le connecteur sur l'ampoule.
8. Remplacer le couvercle de pro‐ tection.
Éclairage directionnel
adaptatif
Feu de changement de direction
Les phares disposent de circuits dif‐
férents pour les feux de route 1 et les
feux de croisement 2. Le feu de chan‐
gement de direction 3 se trouve entre
les phares.
1. Retirer le couvercle de protection.
2. Débrancher le connecteur de l'ampoule.
3. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter.

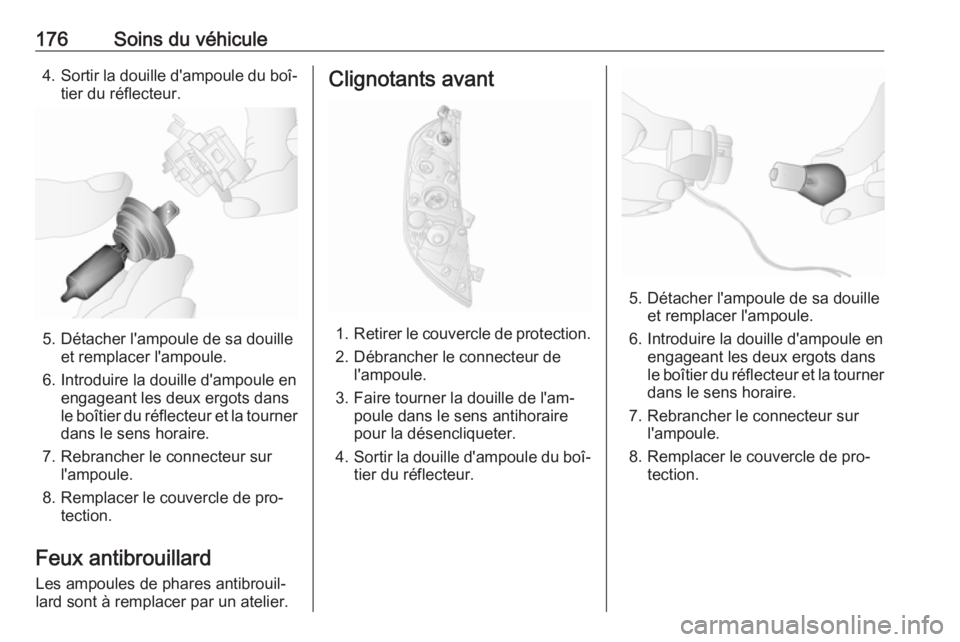

176Soins du véhicule4.Sortir la douille d'ampoule du boî‐
tier du réflecteur.
5. Détacher l'ampoule de sa douille et remplacer l'ampoule.
6. Introduire la douille d'ampoule en engageant les deux ergots dans
le boîtier du réflecteur et la tourner
dans le sens horaire.
7. Rebrancher le connecteur sur l'ampoule.
8. Remplacer le couvercle de pro‐ tection.
Feux antibrouillard
Les ampoules de phares antibrouil‐
lard sont à remplacer par un atelier.
Clignotants avant
1. Retirer le couvercle de protection.
2. Débrancher le connecteur de l'ampoule.
3. Faire tourner la douille de l'am‐ poule dans le sens antihoraire
pour la désencliqueter.
4. Sortir la douille d'ampoule du boî‐
tier du réflecteur.
5. Détacher l'ampoule de sa douille et remplacer l'ampoule.
6. Introduire la douille d'ampoule en engageant les deux ergots dans
le boîtier du réflecteur et la tourner
dans le sens horaire.
7. Rebrancher le connecteur sur l'ampoule.
8. Remplacer le couvercle de pro‐ tection.

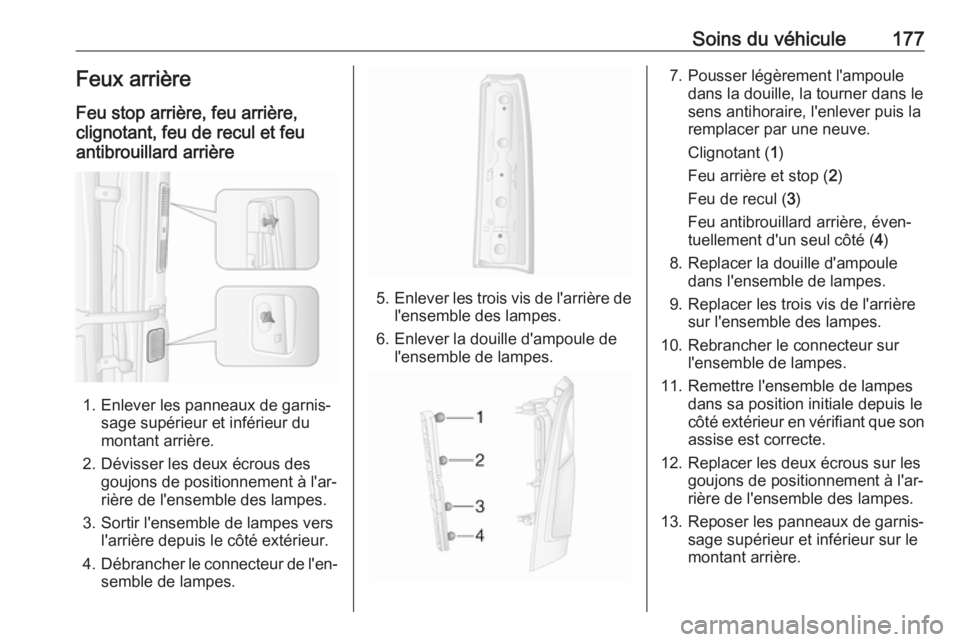

Soins du véhicule177Feux arrière
Feu stop arrière, feu arrière,
clignotant, feu de recul et feu
antibrouillard arrière
1. Enlever les panneaux de garnis‐ sage supérieur et inférieur du
montant arrière.
2. Dévisser les deux écrous des goujons de positionnement à l'ar‐
rière de l'ensemble des lampes.
3. Sortir l'ensemble de lampes vers l'arrière depuis le côté extérieur.
4. Débrancher le connecteur de l'en‐
semble de lampes.
5. Enlever les trois vis de l'arrière de
l'ensemble des lampes.
6. Enlever la douille d'ampoule de l'ensemble de lampes.
7. Pousser légèrement l'ampouledans la douille, la tourner dans le
sens antihoraire, l'enlever puis la
remplacer par une neuve.
Clignotant ( 1)
Feu arrière et stop ( 2)
Feu de recul ( 3)
Feu antibrouillard arrière, éven‐ tuellement d'un seul côté ( 4)
8. Replacer la douille d'ampoule dans l'ensemble de lampes.
9. Replacer les trois vis de l'arrière sur l'ensemble des lampes.
10. Rebrancher le connecteur sur l'ensemble de lampes.
11. Remettre l'ensemble de lampes dans sa position initiale depuis le
côté extérieur en vérifiant que son
assise est correcte.
12. Replacer les deux écrous sur les goujons de positionnement à l'ar‐
rière de l'ensemble des lampes.
13. Reposer les panneaux de garnis‐ sage supérieur et inférieur sur le
montant arrière.

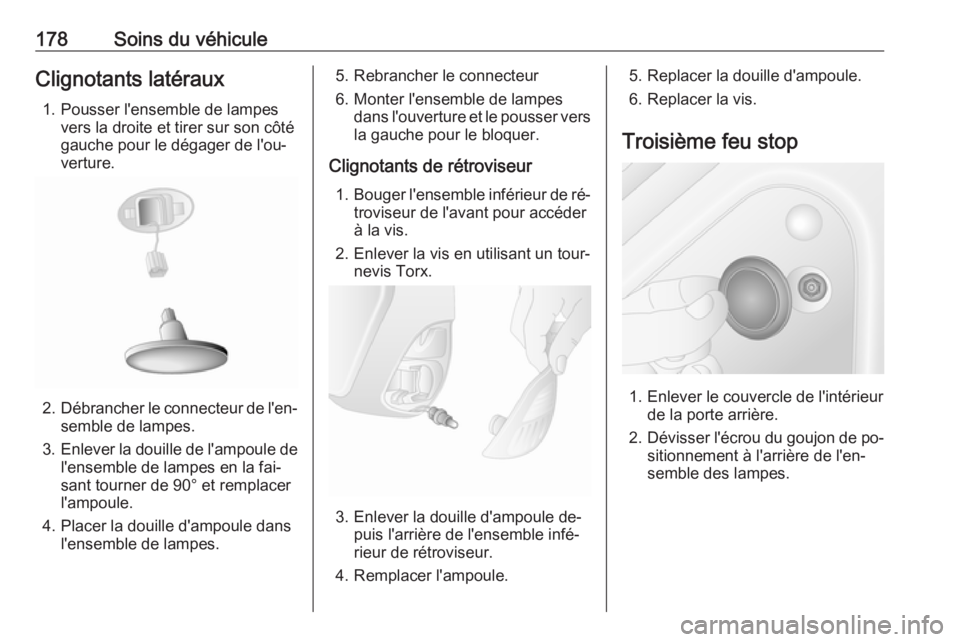

178Soins du véhiculeClignotants latéraux1. Pousser l'ensemble de lampes vers la droite et tirer sur son côté
gauche pour le dégager de l'ou‐
verture.
2. Débrancher le connecteur de l'en‐
semble de lampes.
3. Enlever la douille de l'ampoule de
l'ensemble de lampes en la fai‐
sant tourner de 90° et remplacer
l'ampoule.
4. Placer la douille d'ampoule dans l'ensemble de lampes.
5. Rebrancher le connecteur
6. Monter l'ensemble de lampes dans l'ouverture et le pousser vers
la gauche pour le bloquer.
Clignotants de rétroviseur 1. Bouger l'ensemble inférieur de ré‐
troviseur de l'avant pour accéder
à la vis.
2. Enlever la vis en utilisant un tour‐ nevis Torx.
3. Enlever la douille d'ampoule de‐puis l'arrière de l'ensemble infé‐
rieur de rétroviseur.
4. Remplacer l'ampoule.
5. Replacer la douille d'ampoule.
6. Replacer la vis.
Troisième feu stop
1. Enlever le couvercle de l'intérieur de la porte arrière.
2. Dévisser l'écrou du goujon de po‐
sitionnement à l'arrière de l'en‐
semble des lampes.
