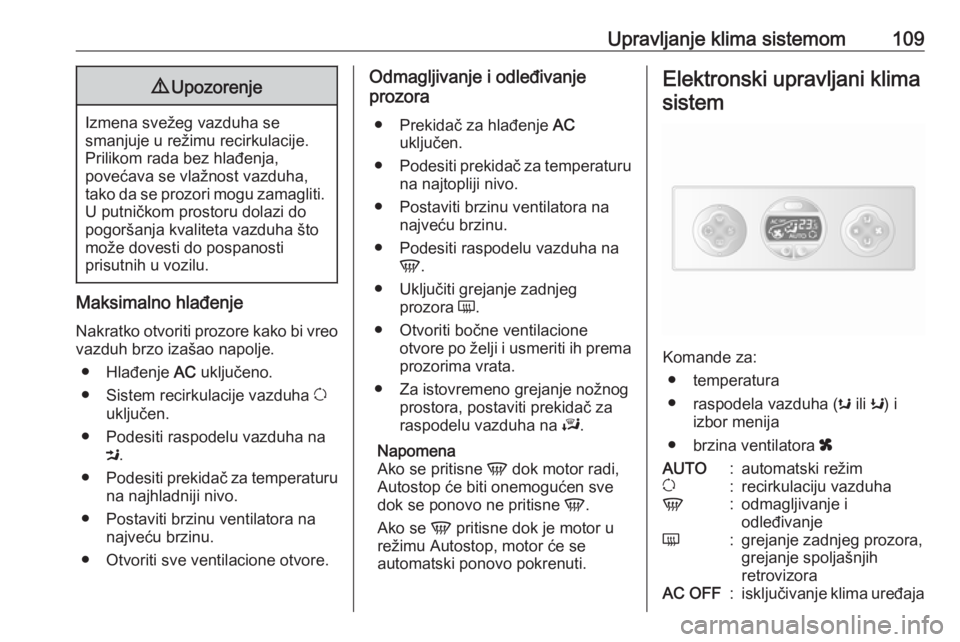

Upravljanje klima sistemom1099Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije. Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,
tako da se prozori mogu zamagliti. U putničkom prostoru dolazi do
pogoršanja kvaliteta vazduha što
može dovesti do pospanosti
prisutnih u vozilu.
Maksimalno hlađenje
Nakratko otvoriti prozore kako bi vreo
vazduh brzo izašao napolje.
● Hlađenje AC uključeno.
● Sistem recirkulacije vazduha u
uključen.
● Podesiti raspodelu vazduha na M.
● Podesiti prekidač za temperaturu
na najhladniji nivo.
● Postaviti brzinu ventilatora na najveću brzinu.
● Otvoriti sve ventilacione otvore.
Odmagljivanje i odleđivanje
prozora
● Prekidač za hlađenje AC
uključen.
● Podesiti prekidač za temperaturu
na najtopliji nivo.
● Postaviti brzinu ventilatora na najveću brzinu.
● Podesiti raspodelu vazduha na V.
● Uključiti grejanje zadnjeg prozora Ü.
● Otvoriti bočne ventilacione otvore po želji i usmeriti ih prema
prozorima vrata.
● Za istovremeno grejanje nožnog prostora, postaviti prekidač za
raspodelu vazduha na J.
Napomena
Ako se pritisne V dok motor radi,
Autostop će biti onemogućen sve
dok se ponovo ne pritisne V.
Ako se V pritisne dok je motor u
režimu Autostop, motor će se
automatski ponovo pokrenuti.Elektronski upravljani klima
sistem
Komande za: ● temperatura
● raspodela vazduha ( s ili K) i
izbor menija
● brzina ventilatora x
AUTO:automatski režimu:recirkulaciju vazduhaV:odmagljivanje i
odleđivanjeÜ:grejanje zadnjeg prozora,
grejanje spoljašnjih
retrovizoraAC OFF:isključivanje klima uređaja

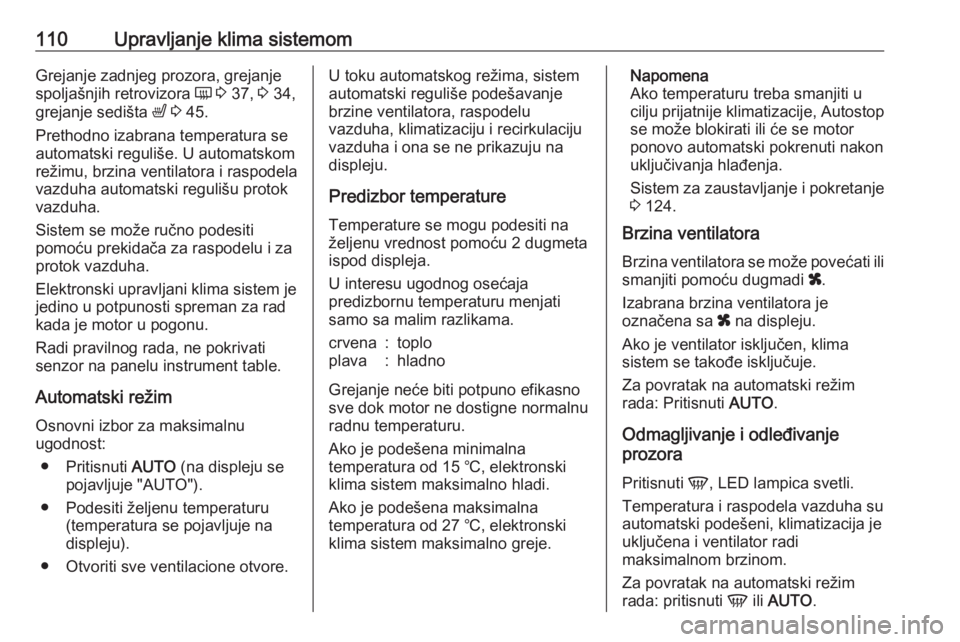

110Upravljanje klima sistemomGrejanje zadnjeg prozora, grejanje
spoljašnjih retrovizora Ü 3 37, 3 34,
grejanje sedišta ß 3 45.
Prethodno izabrana temperatura se automatski reguliše. U automatskom
režimu, brzina ventilatora i raspodela
vazduha automatski regulišu protok
vazduha.
Sistem se može ručno podesiti
pomoću prekidača za raspodelu i za
protok vazduha.
Elektronski upravljani klima sistem je jedino u potpunosti spreman za rad
kada je motor u pogonu.
Radi pravilnog rada, ne pokrivati
senzor na panelu instrument table.
Automatski režim
Osnovni izbor za maksimalnu
ugodnost:
● Pritisnuti AUTO (na displeju se
pojavljuje "AUTO").
● Podesiti željenu temperaturu (temperatura se pojavljuje na
displeju).
● Otvoriti sve ventilacione otvore.U toku automatskog režima, sistem
automatski reguliše podešavanje
brzine ventilatora, raspodelu
vazduha, klimatizaciju i recirkulaciju vazduha i ona se ne prikazuju na
displeju.
Predizbor temperature Temperature se mogu podesiti naželjenu vrednost pomoću 2 dugmeta
ispod displeja.
U interesu ugodnog osećaja
predizbornu temperaturu menjati
samo sa malim razlikama.crvena:toploplava:hladno
Grejanje neće biti potpuno efikasno
sve dok motor ne dostigne normalnu
radnu temperaturu.
Ako je podešena minimalna
temperatura od 15 ℃, elektronski
klima sistem maksimalno hladi.
Ako je podešena maksimalna
temperatura od 27 ℃, elektronski
klima sistem maksimalno greje.
Napomena
Ako temperaturu treba smanjiti u
cilju prijatnije klimatizacije, Autostop
se može blokirati ili će se motor
ponovo automatski pokrenuti nakon
uključivanja hlađenja.
Sistem za zaustavljanje i pokretanje
3 124.
Brzina ventilatora
Brzina ventilatora se može povećati ili
smanjiti pomoću dugmadi x.
Izabrana brzina ventilatora je
označena sa x na displeju.
Ako je ventilator isključen, klima
sistem se takođe isključuje.
Za povratak na automatski režim
rada: Pritisnuti AUTO.
Odmagljivanje i odleđivanje
prozora
Pritisnuti V, LED lampica svetli.
Temperatura i raspodela vazduha su automatski podešeni, klimatizacija je
uključena i ventilator radi
maksimalnom brzinom.
Za povratak na automatski režim
rada: pritisnuti V ili AUTO .

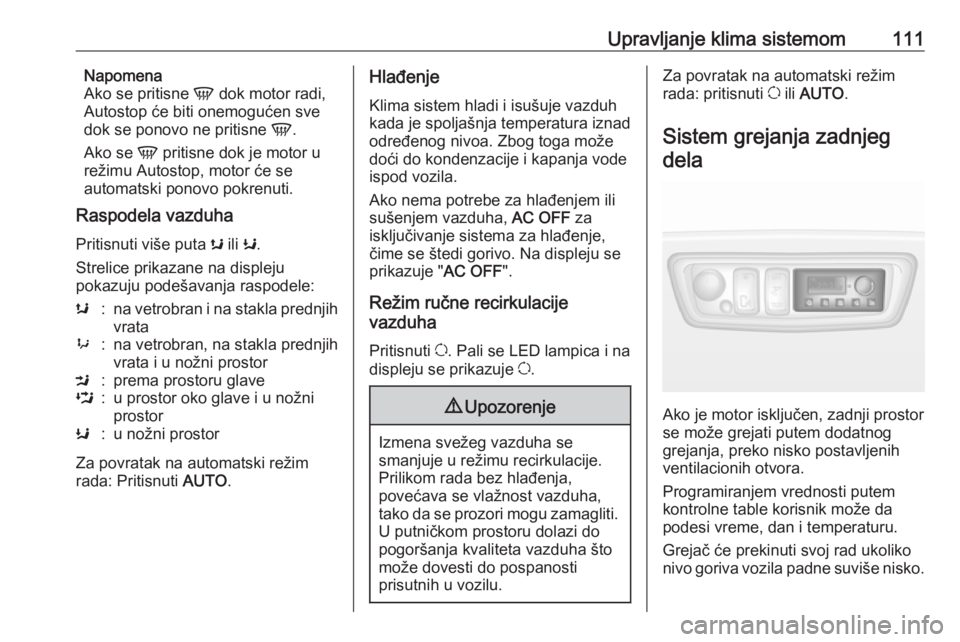

Upravljanje klima sistemom111Napomena
Ako se pritisne V dok motor radi,
Autostop će biti onemogućen sve
dok se ponovo ne pritisne V.
Ako se V pritisne dok je motor u
režimu Autostop, motor će se
automatski ponovo pokrenuti.
Raspodela vazduha
Pritisnuti više puta s ili K.
Strelice prikazane na displeju
pokazuju podešavanja raspodele:s:na vetrobran i na stakla prednjih vrata9:na vetrobran, na stakla prednjih
vrata i u nožni prostorM:prema prostoru glaveL:u prostor oko glave i u nožni
prostorK:u nožni prostor
Za povratak na automatski režim
rada: Pritisnuti AUTO.
Hlađenje
Klima sistem hladi i isušuje vazduh
kada je spoljašnja temperatura iznad
određenog nivoa. Zbog toga može
doći do kondenzacije i kapanja vode
ispod vozila.
Ako nema potrebe za hlađenjem ili
sušenjem vazduha, AC OFF za
isključivanje sistema za hlađenje,
čime se štedi gorivo. Na displeju se
prikazuje " AC OFF".
Režim ručne recirkulacije
vazduha
Pritisnuti u. Pali se LED lampica i na
displeju se prikazuje u.9 Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije. Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,
tako da se prozori mogu zamagliti.
U putničkom prostoru dolazi do
pogoršanja kvaliteta vazduha što
može dovesti do pospanosti
prisutnih u vozilu.
Za povratak na automatski režim
rada: pritisnuti u ili AUTO .
Sistem grejanja zadnjeg dela
Ako je motor isključen, zadnji prostor
se može grejati putem dodatnog
grejanja, preko nisko postavljenih
ventilacionih otvora.
Programiranjem vrednosti putem
kontrolne table korisnik može da
podesi vreme, dan i temperaturu.
Grejač će prekinuti svoj rad ukoliko
nivo goriva vozila padne suviše nisko.

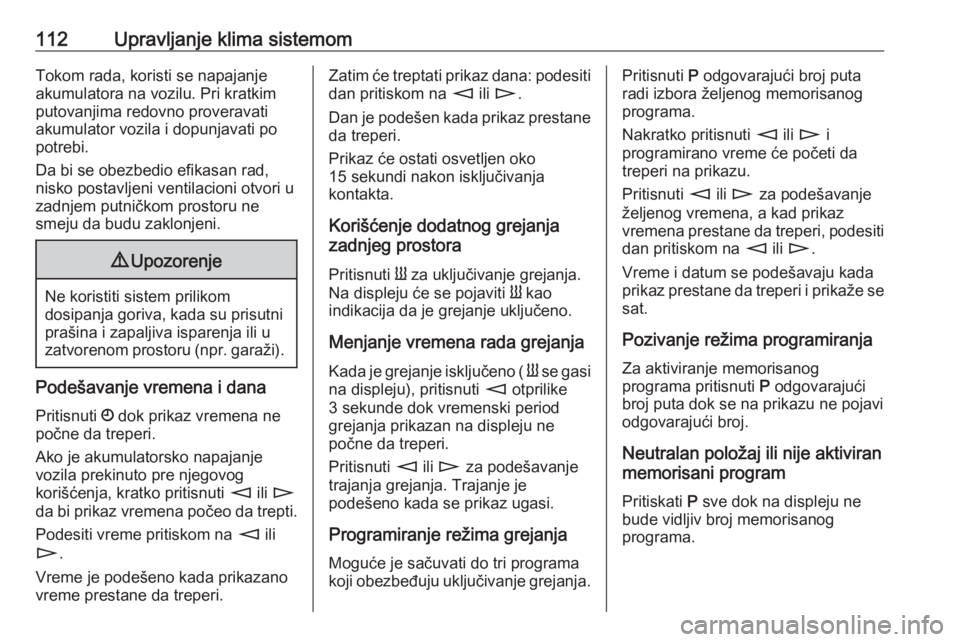

112Upravljanje klima sistemomTokom rada, koristi se napajanjeakumulatora na vozilu. Pri kratkim
putovanjima redovno proveravati
akumulator vozila i dopunjavati po
potrebi.
Da bi se obezbedio efikasan rad,
nisko postavljeni ventilacioni otvori u
zadnjem putničkom prostoru ne
smeju da budu zaklonjeni.9 Upozorenje
Ne koristiti sistem prilikom
dosipanja goriva, kada su prisutni
prašina i zapaljiva isparenja ili u
zatvorenom prostoru (npr. garaži).
Podešavanje vremena i dana
Pritisnuti Ö dok prikaz vremena ne
počne da treperi.
Ako je akumulatorsko napajanje
vozila prekinuto pre njegovog
korišćenja, kratko pritisnuti m ili n
da bi prikaz vremena počeo da trepti.
Podesiti vreme pritiskom na m ili
n .
Vreme je podešeno kada prikazano
vreme prestane da treperi.
Zatim će treptati prikaz dana: podesiti
dan pritiskom na m ili n .
Dan je podešen kada prikaz prestane da treperi.
Prikaz će ostati osvetljen oko
15 sekundi nakon isključivanja
kontakta.
Korišćenje dodatnog grejanja
zadnjeg prostora
Pritisnuti Y za uključivanje grejanja.
Na displeju će se pojaviti Y kao
indikacija da je grejanje uključeno.
Menjanje vremena rada grejanja Kada je grejanje isključeno ( Y se gasi
na displeju), pritisnuti m otprilike
3 sekunde dok vremenski period
grejanja prikazan na displeju ne
počne da treperi.
Pritisnuti m ili n za podešavanje
trajanja grejanja. Trajanje je
podešeno kada se prikaz ugasi.
Programiranje režima grejanja
Moguće je sačuvati do tri programa
koji obezbeđuju uključivanje grejanja.Pritisnuti P odgovarajući broj puta
radi izbora željenog memorisanog
programa.
Nakratko pritisnuti m ili n i
programirano vreme će početi da treperi na prikazu.
Pritisnuti m ili n za podešavanje
željenog vremena, a kad prikaz vremena prestane da treperi, podesiti
dan pritiskom na m ili n .
Vreme i datum se podešavaju kada
prikaz prestane da treperi i prikaže se sat.
Pozivanje režima programiranja Za aktiviranje memorisanog
programa pritisnuti P odgovarajući
broj puta dok se na prikazu ne pojavi odgovarajući broj.
Neutralan položaj ili nije aktiviran
memorisani program
Pritiskati P sve dok na displeju ne
bude vidljiv broj memorisanog
programa.

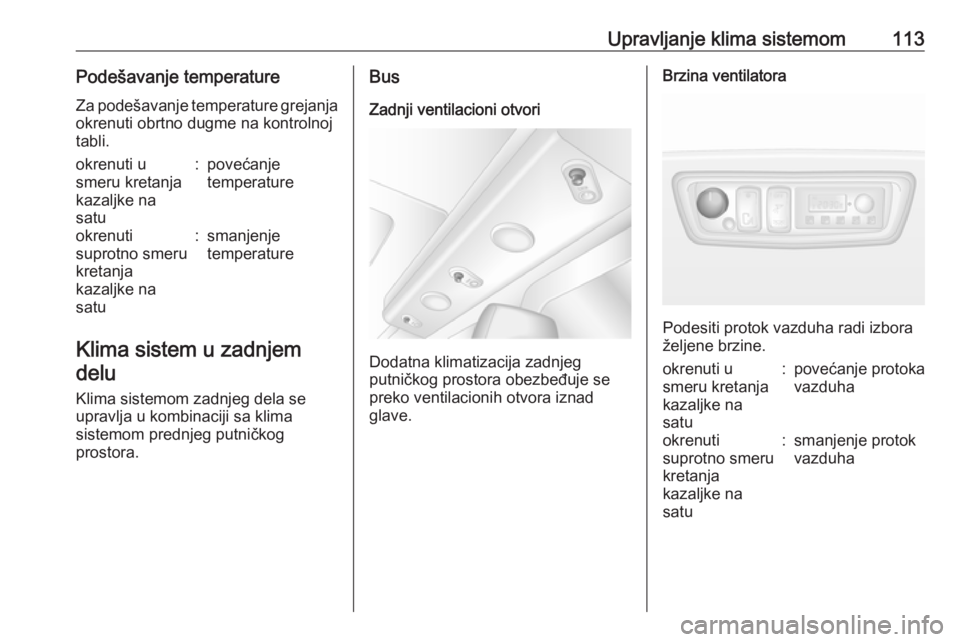

Upravljanje klima sistemom113Podešavanje temperatureZa podešavanje temperature grejanja okrenuti obrtno dugme na kontrolnojtabli.okrenuti u
smeru kretanja
kazaljke na
satu:povećanje
temperatureokrenuti
suprotno smeru
kretanja
kazaljke na
satu:smanjenje
temperature
Klima sistem u zadnjem
delu
Klima sistemom zadnjeg dela se upravlja u kombinaciji sa klima
sistemom prednjeg putničkog
prostora.
Bus
Zadnji ventilacioni otvori
Dodatna klimatizacija zadnjeg
putničkog prostora obezbeđuje se
preko ventilacionih otvora iznad
glave.
Brzina ventilatora
Podesiti protok vazduha radi izbora
željene brzine.
okrenuti u
smeru kretanja
kazaljke na
satu:povećanje protoka
vazduhaokrenuti
suprotno smeru
kretanja
kazaljke na
satu:smanjenje protok
vazduha

114Upravljanje klima sistemomKombi
Dodatna klimatizacija zadnjeg
putničkog prostora obezbeđuje se
preko ventilacionih otvora iznad
vozača i prednjeg putničkog prostora.
Kada je klima sistem prednjeg
putničkog prostora uključen, podesiti
protok vazduha radi biranja željene
brzine.
Proveriti da li su ventilacioni otvori
otvoreni tokom korišćenja, kako se u
sistemu ne bi formirao led usled
nekretanja vazduha.
Dodatni grejač
Grejač rashladne tečnosti Grejač rashladne tečnosti marke
Eberspächer, koji radi nezavisno od
motora i koji se pogoni gorivom, brzo
zagreva rashladnu tečnost motora
kako bi zagrejao unutrašnjost vozila
kada motor ne radi.9 Upozorenje
Ne koristiti sistem prilikom
dosipanja goriva, kada su prisutni
prašina i zapaljiva isparenja ili u
zatvorenom prostoru (npr. garaži).
Pre pokretanja ili programiranja
sistema za pokretanje, prebaciti
sistem upravljanja klimom vozila u
režim grejanja i raspodelu vazduha
na V.
Isključiti ga kada nije potreban.
Grejanje se automatski zaustavlja po
isteku programiranog vremena rada.
Takođe će prekinuti svoj rad ukoliko
nivo goriva vozila padne suviše nisko.
Tokom rada, koristi se napajanjeakumulatora na vozilu. Vreme vožnje
bi stoga trebalo da bude najmanje
jednako vremenu grejanja. Pri
kratkim putovanjima redovno
proveravati akumulator vozila i
dopunjavati po potrebi.
U cilju efikasnih performansi,
nakratko koristiti pomoćni grejač
jednom mesečno.
Kontrolne jedinice
Tajmer ili daljinski upravljač se koriste
za uključivanje i isključivanje sistema, kao i za programiranje određenih
vremena polazaka.
Štoperica1 X:služi za uključivanje/
isključivanje kontrolne
jedinice i promenu
prikazanih informacija2 q
nazad:služi za biranje funkcija
na traci menija i
podešavanje vrednosti

Upravljanje klima sistemom1153 traka
menija:služi za prikazivanje
funkcija koje mogu da
se biraju: Y, x , P , Ö i Y4 r
sledeće:služi za biranje funkcija
na traci menija i
podešavanje vrednosti5 OK:služi za potvrdu izbora
Daljinski upravljač
Kontrolna dugmad se koriste na isti
način kao kod prethodno opisanog
tajmera.
Za aktiviranje daljinskog upravljača,
pritisnuti X i otpustiti ga kada se traka
menija prikaže na displeju. Signalni
indikator i natpis SENd prikazuju se
na displeju nakratko, a nakon toga
temperatura.9 Upozorenje
Prilikom dosipanja goriva, isključiti
daljinski upravljač, kao i grejač!
Za isključivanje pritisnuti i držati X u
cilju sprečavanja nenamernog
korišćenja.
Maksimalni domet daljinskog
upravljača je 600 metara. Domet
može da bude manji zbog okolnih
uslova i slabljenja baterije.
Osim pomoću daljinskog upravljača,
grejanje može da se uključi na
30 minuta ili isključi pomoću dugmeta na instrument tabli.
Zamena baterije
Zameniti bateriju kada se domet
daljinskog upravljača smanji ili kada simbol za punjenje baterije počne datreperi.
Otvoriti poklopac novčićem i zameniti
bateriju (CR 2430 ili ekvivalentnu)
tako da nova baterija bude pravilno
postavljena i da njena pozitivna
strana ( <) bude okrenuta ka
pozitivnim terminalima. Vratiti
poklopac i dobro ga pričvrstiti.
Baciti stare baterije u skladu sa
ekološkim propisima.
Akumulatore ne bacati zajedno sa
smećem iz domaćinstva. Oni se
moraju odlagati na odgovarajućem
sabirnom mestu za reciklažu.

116Upravljanje klima sistemomNačin prikazivanja grešaka
daljinskog upravljačacobA:slab signal –
podesiti položajconP:nema signala –
približiti sebALo:slaba baterija –
zameniti baterijuErr:sistemska greška –
pozvati radionicuAdd,
AddE:sistem u režimu učenja
Učenje daljinskog upravljača
Ako se akumulator vozila ponovo
priključi, LED lampica na instrument
tabli svetli i sistem automatski
konfiguriše meni daljinskog
upravljača. Ako LED lampica treperi,
pritisnuti OK na daljinskom
upravljaču, izabrati Add ili AddE i
potvrditi.
Mogu se konfigurisati i dodatni
daljinski upravljači. Pritisnuti dugme
tako da LED lampica zatreperi,
uključiti daljinski upravljač, izabrati
Add i potvrditi.
AddE služi samo za učenje aktuelnog
daljinskog upravljača i blokira sve
prethodno konfigurisane jedinice.
Add služi za učenje najviše 4
daljinska uređaja, ali samo jedan
može da upravlja sistemom u nekom
trenutku.
Rukovanje
Grejanje Y
Izabrati Y na traci menija i potvrditi.
Na displeju treperi prethodno
određeno trajanje grejanja, npr. L 30.
Fabričko podešavanje je 30 minuta.
Za privremeno podešavanje trajanja
grejanja, koristiti q ili r i potvrditi.
Vrednost može da bude podešena u
intervalu od 10 do 120 minuta. Zbog
potrošnje energije obratite pažnju na
trajanje grejanja.
Za isključivanje ponovo izabrati Y na
traci menija i potvrditi.
Ventilacija x
Izabrati x na traci menija i potvrditi.
Trajanje ventilacije može da se
prihvati ili podesi. Prikazano trajanje
je prihvaćeno bez potvrđivanja.
Za isključivanje ponovo izabrati x na
traci menija i potvrditi.Programiranje P
Najviše tri prethodno podešena
vremena polaska mogu da se
programiraju, tokom jednog dana ili
jedne sedmice.
● Izabrati P na traci menija i
potvrditi.
● Izabrati željeni memorijski broj za
prethodno podešavanje 1, 2 ili 3 i
potvrditi.
● Izabrati dan i potvrditi.
● Izabrati čas i potvrditi.
● Izabrati minute i potvrditi.
● Izabrati Y ili x i potvrditi.
● Po potrebi podesiti trajanje rada pre polaska i potvrditi.
Nakon toga, označava se sledeći
memorijski broj za prethodno
podešavanje i prikazuje dan u
sedmici. Ponoviti postupak
programiranja za druge memorijske
brojeve za prethodno podešavanje.
Pritiskanjem X tokom ovog postupka,
izlazi se iz režima bez memorisanja
programskih podešavanja.

Upravljanje klima sistemom117Za brisanje prethodno podešenog
vremena polaska, obaviti korake za
programiranje tako da simbol grejanja
Y zatreperi. Pritisnuti q ili r tako da
se oFF prikaže na displeju i potvrditi.
Grejanje se prekida automatski,
5 minuta nakon programiranog
vremena polaska.
Napomena
Sistem daljinskog upravljača sadrži
senzor temperature koji izračunava
vreme rada prema temperaturi
okoline i željenom nivou grejanja
(ECO ili HIGH). Sistem se pokreće
automatski, 5 do 60 minuta pre programiranog vremena polaska.
Podešavanje dana u sedmici,
vremena i trajanja grejanja Ö
Ako je akumulator vozila isključen ili
je njegov napon prenizak, jedinica
treba da se resetuje.
● Izabrati Ö i potvrditi.
● Izabrati dan u sedmici i potvrditi.
● Promeniti časove i potvrditi.
● Promeniti minute i potvrditi.
● Promeniti osnovno trajanje grejanja i potvrditi.Nivo grejanja Y
Željeni nivo grejanja za programirana
vremena polazaka može da se
podesi na ECO ili HIGH.
Izabrati Y i potvrditi. Na displeju
treperi ECO ili HIGH. Podesiti
korišćenje q ili r i potvrditi.Ventilacioni otvori
Podesivi ventilacioni otvori Najmanje jedan ventilacioni otvor
mora biti otvoren dok je hlađenje uključeno u cilju sprečavanja
zaleđivanja tokom strujanja vazduha
oko isparivača.
Srednji ventilacioni otvori
Pritisnuti otvore za otvaranje.
Usmeriti protok vazduha okretanjem
otvora.
Pritisnuti otvor za zatvaranje.

118Upravljanje klima sistemomBočni ventilacioni otvori
Pritisnuti otvore za otvaranje.
Usmeriti protok vazduha okretanjem
otvora.
U zavisnosti od položaja regulatora
temperature, vazduh se može
usmeravati u vozilo kroz bočne
kanale za vazduh.
9 Upozorenje
Ne postavljati nikakve predmete
na lamele ventilacionih otvora. U slučaju udesa postoji rizik od štete i povreda.
Kombi
Podesivi ventilacioni otvori mogu biti
smešteni na okviru krova. Za
otvaranje, pritisnuti ventilacioni otvor.
Za usmeravanje protoka vazduha,
zadržati ventilacioni otvor i okrenuti
ga u potreban položaj.
Bus
Podesivi ventilacioni otvori mogu biti
smešteni na okviru krova iznad
sedišta. Okrenuti regulacioni točkić
za povećanje/smanjenje protoka
vazduha za odgovarajuće sedište.
Fiksni ventilacioni otvori
Dodatni ventilacioni kanali se nalaze
ispod vetrobranskog stakla i prozora
vrata, i u nožnom prostoru.
Hlađenje kasete za rukavice
Klima sistem može takođe održavati
hladnim sadržaj kasete za rukavice.
