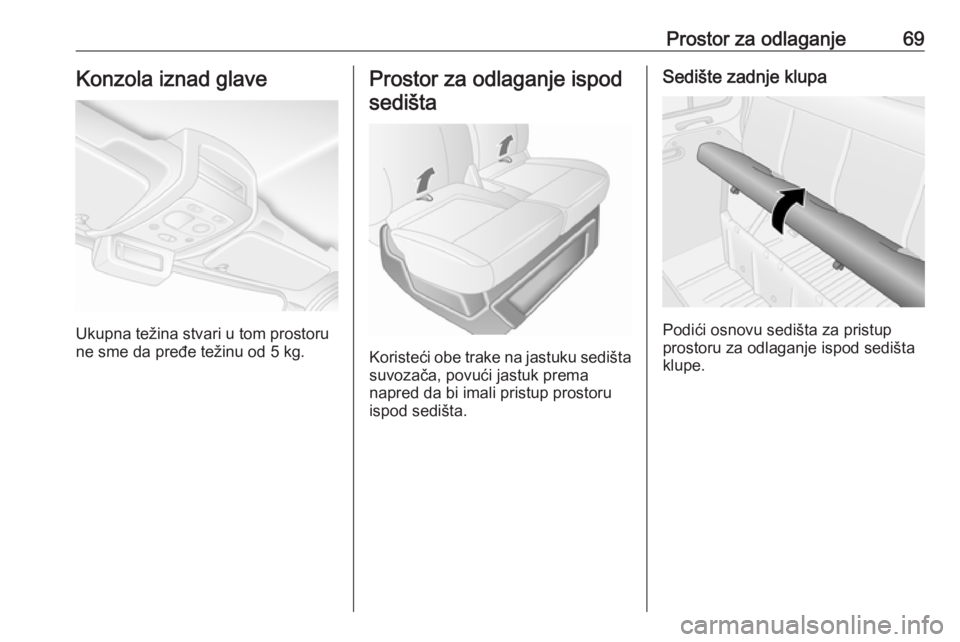

Prostor za odlaganje69Konzola iznad glave
Ukupna težina stvari u tom prostoru
ne sme da pređe težinu od 5 kg.
Prostor za odlaganje ispod
sedišta
Koristeći obe trake na jastuku sedišta suvozača, povući jastuk prema
napred da bi imali pristup prostoru
ispod sedišta.
Sedište zadnje klupa
Podići osnovu sedišta za pristup
prostoru za odlaganje ispod sedišta
klupe.

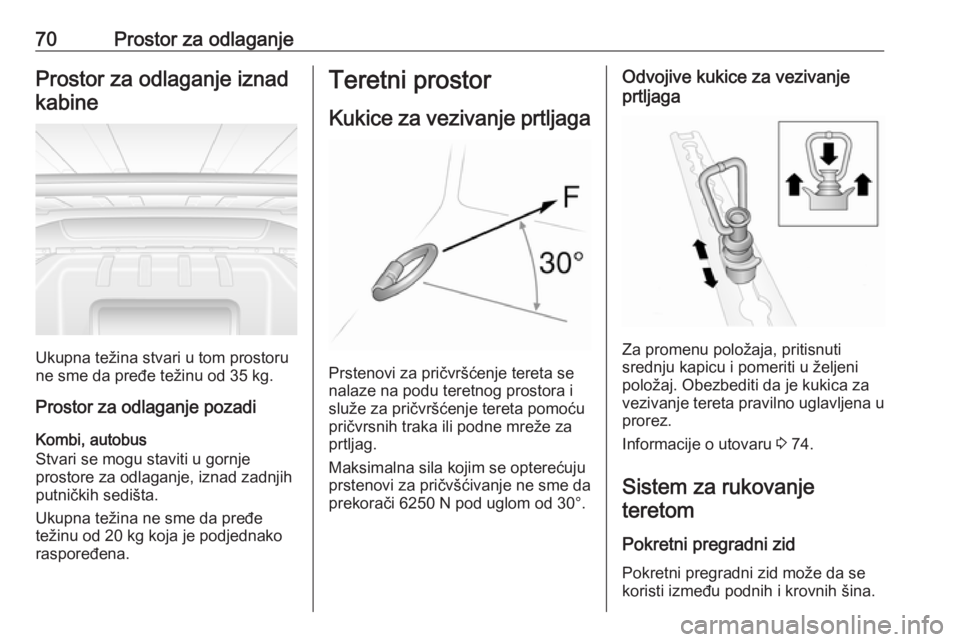

70Prostor za odlaganjeProstor za odlaganje iznadkabine
Ukupna težina stvari u tom prostoru
ne sme da pređe težinu od 35 kg.
Prostor za odlaganje pozadi
Kombi, autobus
Stvari se mogu staviti u gornje
prostore za odlaganje, iznad zadnjih
putničkih sedišta.
Ukupna težina ne sme da pređe
težinu od 20 kg koja je podjednako
raspoređena.
Teretni prostor
Kukice za vezivanje prtljaga
Prstenovi za pričvršćenje tereta se
nalaze na podu teretnog prostora i
služe za pričvršćenje tereta pomoću
pričvrsnih traka ili podne mreže za
prtljag.
Maksimalna sila kojim se opterećuju
prstenovi za pričvšćivanje ne sme da
prekorači 6250 N pod uglom od 30°.
Odvojive kukice za vezivanje
prtljaga
Za promenu položaja, pritisnuti
srednju kapicu i pomeriti u željeni
položaj. Obezbediti da je kukica za
vezivanje tereta pravilno uglavljena u
prorez.
Informacije o utovaru 3 74.
Sistem za rukovanje teretom
Pokretni pregradni zid Pokretni pregradni zid može da se
koristi između podnih i krovnih šina.

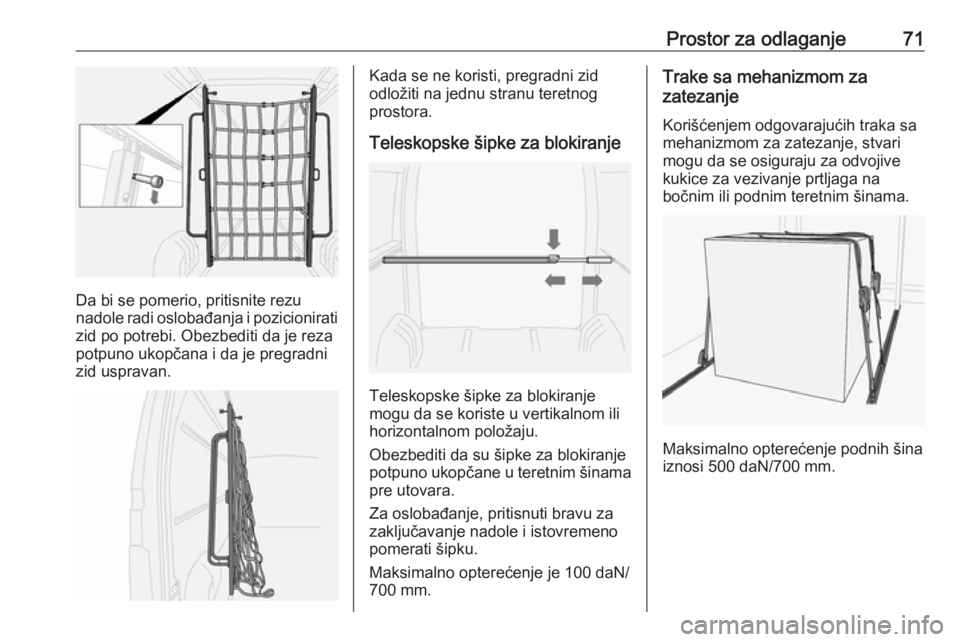

Prostor za odlaganje71
Da bi se pomerio, pritisnite rezu
nadole radi oslobađanja i pozicionirati zid po potrebi. Obezbediti da je reza
potpuno ukopčana i da je pregradni
zid uspravan.
Kada se ne koristi, pregradni zid
odložiti na jednu stranu teretnog
prostora.
Teleskopske šipke za blokiranje
Teleskopske šipke za blokiranje
mogu da se koriste u vertikalnom ili
horizontalnom položaju.
Obezbediti da su šipke za blokiranje potpuno ukopčane u teretnim šinama
pre utovara.
Za oslobađanje, pritisnuti bravu za zaključavanje nadole i istovremeno
pomerati šipku.
Maksimalno opterećenje je 100 daN/
700 mm.
Trake sa mehanizmom za
zatezanje
Korišćenjem odgovarajućih traka sa
mehanizmom za zatezanje, stvari mogu da se osiguraju za odvojive
kukice za vezivanje prtljaga na
bočnim ili podnim teretnim šinama.
Maksimalno opterećenje podnih šina
iznosi 500 daN/700 mm.

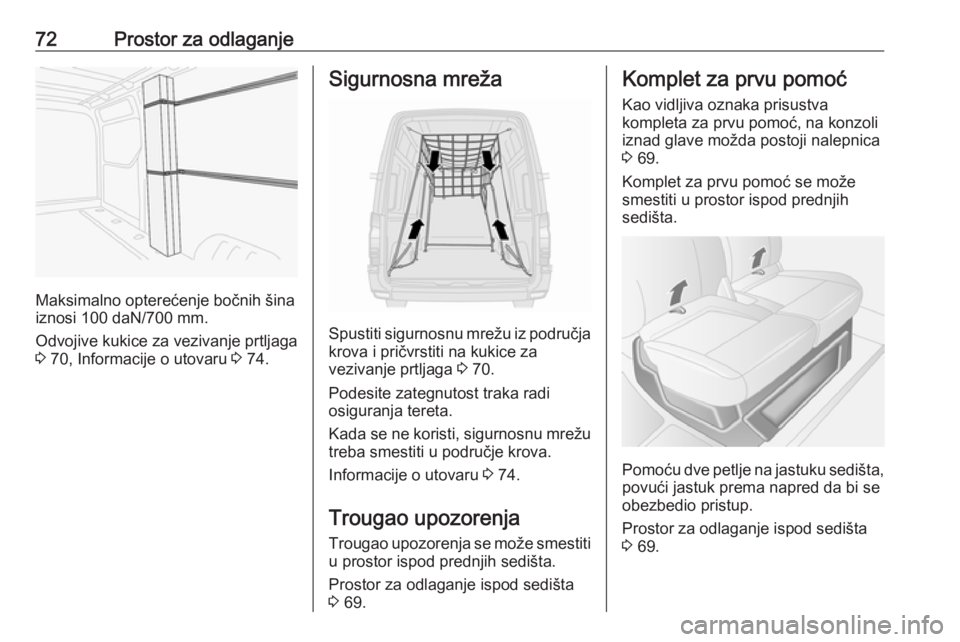

72Prostor za odlaganje
Maksimalno opterećenje bočnih šina
iznosi 100 daN/700 mm.
Odvojive kukice za vezivanje prtljaga
3 70, Informacije o utovaru 3 74.
Sigurnosna mreža
Spustiti sigurnosnu mrežu iz područja
krova i pričvrstiti na kukice za
vezivanje prtljaga 3 70.
Podesite zategnutost traka radi osiguranja tereta.
Kada se ne koristi, sigurnosnu mrežu treba smestiti u područje krova.
Informacije o utovaru 3 74.
Trougao upozorenja
Trougao upozorenja se može smestiti u prostor ispod prednjih sedišta.
Prostor za odlaganje ispod sedišta
3 69.
Komplet za prvu pomoć
Kao vidljiva oznaka prisustva
kompleta za prvu pomoć, na konzoli
iznad glave možda postoji nalepnica
3 69.
Komplet za prvu pomoć se može
smestiti u prostor ispod prednjih
sedišta.
Pomoću dve petlje na jastuku sedišta, povući jastuk prema napred da bi se
obezbedio pristup.
Prostor za odlaganje ispod sedišta 3 69.

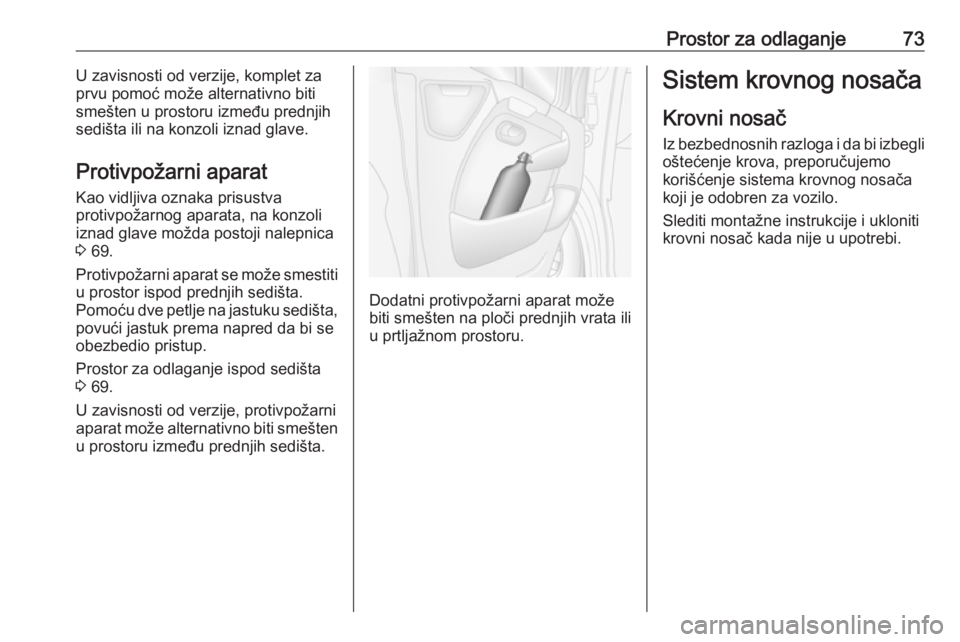

Prostor za odlaganje73U zavisnosti od verzije, komplet zaprvu pomoć može alternativno biti
smešten u prostoru između prednjih
sedišta ili na konzoli iznad glave.
Protivpožarni aparat Kao vidljiva oznaka prisustva
protivpožarnog aparata, na konzoli
iznad glave možda postoji nalepnica
3 69.
Protivpožarni aparat se može smestiti
u prostor ispod prednjih sedišta.
Pomoću dve petlje na jastuku sedišta, povući jastuk prema napred da bi se
obezbedio pristup.
Prostor za odlaganje ispod sedišta 3 69.
U zavisnosti od verzije, protivpožarni
aparat može alternativno biti smešten
u prostoru između prednjih sedišta.
Dodatni protivpožarni aparat može
biti smešten na ploči prednjih vrata ili
u prtljažnom prostoru.
Sistem krovnog nosača
Krovni nosač
Iz bezbednosnih razloga i da bi izbegli oštećenje krova, preporučujemo
korišćenje sistema krovnog nosača
koji je odobren za vozilo.
Slediti montažne instrukcije i ukloniti
krovni nosač kada nije u upotrebi.

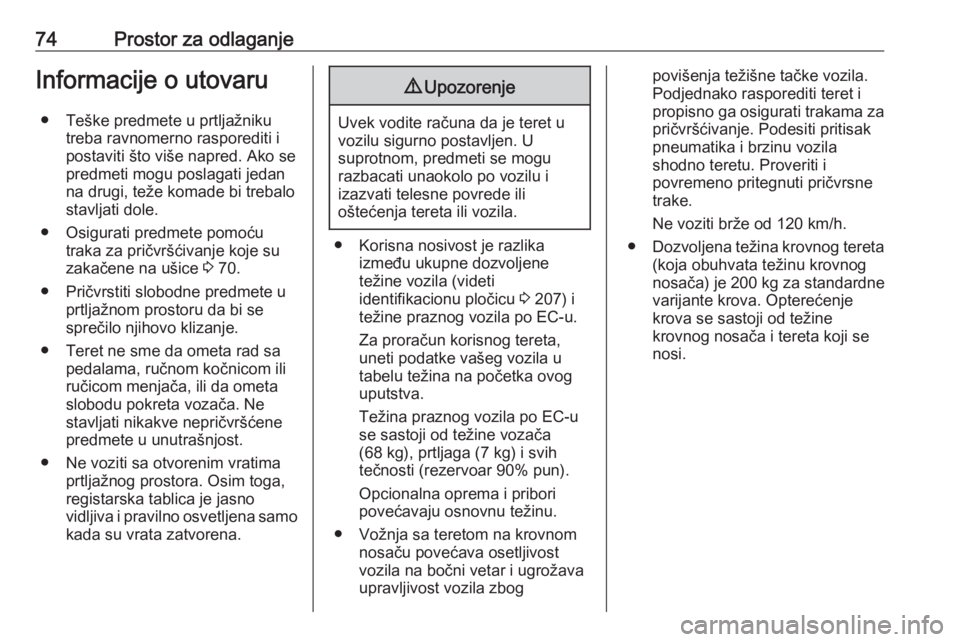

74Prostor za odlaganjeInformacije o utovaru● Teške predmete u prtljažniku treba ravnomerno rasporediti i
postaviti što više napred. Ako se
predmeti mogu poslagati jedan
na drugi, teže komade bi trebalo
stavljati dole.
● Osigurati predmete pomoću traka za pričvršćivanje koje su
zakačene na ušice 3 70.
● Pričvrstiti slobodne predmete u prtljažnom prostoru da bi se
sprečilo njihovo klizanje.
● Teret ne sme da ometa rad sa pedalama, ručnom kočnicom ili
ručicom menjača, ili da ometa
slobodu pokreta vozača. Ne
stavljati nikakve nepričvršćene predmete u unutrašnjost.
● Ne voziti sa otvorenim vratima prtljažnog prostora. Osim toga,
registarska tablica je jasno
vidljiva i pravilno osvetljena samo
kada su vrata zatvorena.9 Upozorenje
Uvek vodite računa da je teret u
vozilu sigurno postavljen. U
suprotnom, predmeti se mogu
razbacati unaokolo po vozilu i
izazvati telesne povrede ili
oštećenja tereta ili vozila.
● Korisna nosivost je razlika između ukupne dozvoljene
težine vozila (videti
identifikacionu pločicu 3 207) i
težine praznog vozila po EC-u.
Za proračun korisnog tereta,
uneti podatke vašeg vozila u
tabelu težina na početka ovog
uputstva.
Težina praznog vozila po EC‑u
se sastoji od težine vozača
(68 kg), prtljaga (7 kg) i svih
tečnosti (rezervoar 90% pun).
Opcionalna oprema i pribori
povećavaju osnovnu težinu.
● Vožnja sa teretom na krovnom nosaču povećava osetljivost
vozila na bočni vetar i ugrožava
upravljivost vozila zbog
povišenja težišne tačke vozila.
Podjednako rasporediti teret i
propisno ga osigurati trakama za
pričvršćivanje. Podesiti pritisak
pneumatika i brzinu vozila
shodno teretu. Proveriti i
povremeno pritegnuti pričvrsne
trake.
Ne voziti brže od 120 km/h.
● Dozvoljena težina krovnog tereta
(koja obuhvata težinu krovnog
nosača) je 200 kg za standardne
varijante krova. Opterećenje
krova se sastoji od težine
krovnog nosača i tereta koji se
nosi.

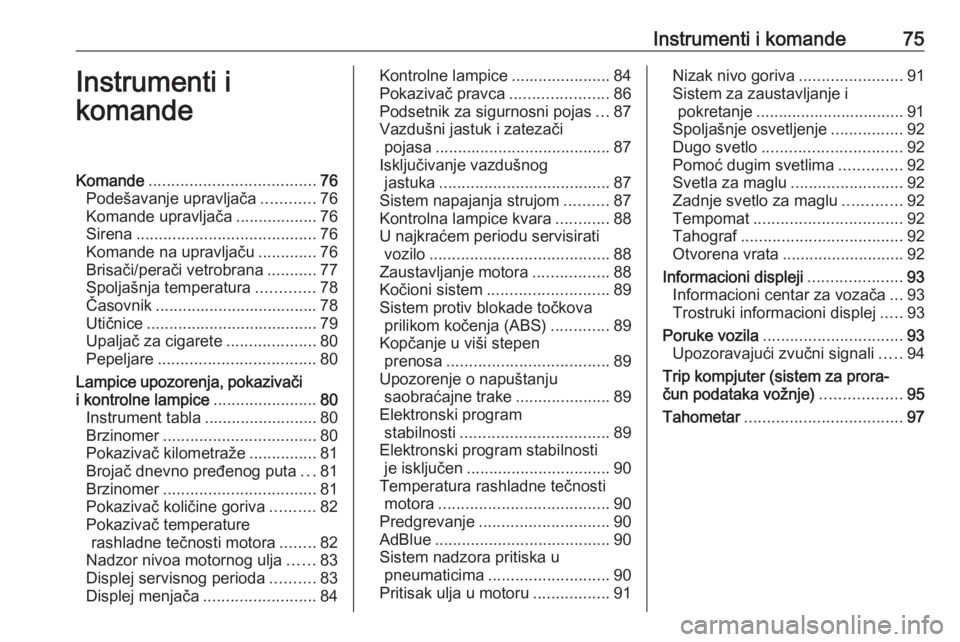

Instrumenti i komande75Instrumenti i
komandeKomande ..................................... 76
Podešavanje upravljača ............76
Komande upravljača ..................76
Sirena ........................................ 76
Komande na upravljaču .............76
Brisači/perači vetrobrana ...........77
Spoljašnja temperatura .............78
Časovnik .................................... 78
Utičnice ...................................... 79
Upaljač za cigarete ....................80
Pepeljare ................................... 80
Lampice upozorenja, pokazivači
i kontrolne lampice .......................80
Instrument tabla .........................80
Brzinomer .................................. 80
Pokazivač kilometraže ...............81
Brojač dnevno pređenog puta ...81
Brzinomer .................................. 81
Pokazivač količine goriva ..........82
Pokazivač temperature rashladne tečnosti motora ........82
Nadzor nivoa motornog ulja ......83
Displej servisnog perioda ..........83
Displej menjača ......................... 84Kontrolne lampice ......................84
Pokazivač pravca ......................86
Podsetnik za sigurnosni pojas ...87
Vazdušni jastuk i zatezači pojasa ....................................... 87
Isključivanje vazdušnog jastuka ...................................... 87
Sistem napajanja strujom ..........87
Kontrolna lampice kvara ............88
U najkraćem periodu servisirati vozilo ........................................ 88
Zaustavljanje motora .................88
Kočioni sistem ........................... 89
Sistem protiv blokade točkova prilikom kočenja (ABS) .............89
Kopčanje u viši stepen prenosa .................................... 89
Upozorenje o napuštanju saobraćajne trake .....................89
Elektronski program stabilnosti ................................. 89
Elektronski program stabilnosti je isključen ................................ 90
Temperatura rashladne tečnosti motora ...................................... 90
Predgrevanje ............................. 90
AdBlue ....................................... 90
Sistem nadzora pritiska u pneumaticima ........................... 90
Pritisak ulja u motoru .................91Nizak nivo goriva .......................91
Sistem za zaustavljanje i pokretanje ................................. 91
Spoljašnje osvetljenje ................92
Dugo svetlo ............................... 92
Pomoć dugim svetlima ..............92
Svetla za maglu .........................92
Zadnje svetlo za maglu .............92
Tempomat ................................. 92
Tahograf .................................... 92
Otvorena vrata ........................... 92
Informacioni displeji .....................93
Informacioni centar za vozača ...93
Trostruki informacioni displej .....93
Poruke vozila ............................... 93
Upozoravajući zvučni signali .....94
Trip kompjuter (sistem za prora‐
čun podataka vožnje) ..................95
Tahometar ................................... 97

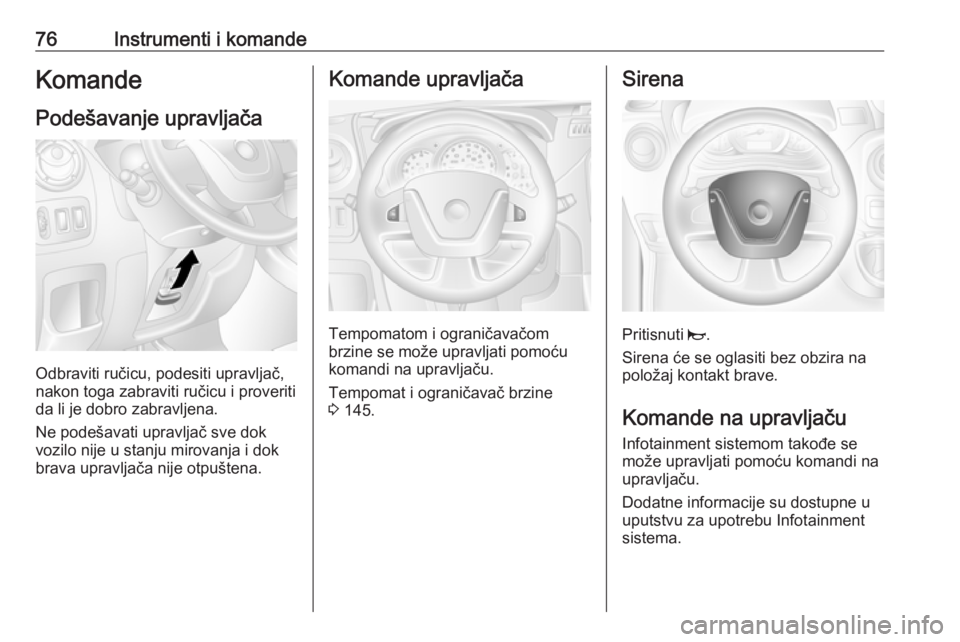

76Instrumenti i komandeKomandePodešavanje upravljača
Odbraviti ručicu, podesiti upravljač,
nakon toga zabraviti ručicu i proveriti
da li je dobro zabravljena.
Ne podešavati upravljač sve dok
vozilo nije u stanju mirovanja i dok brava upravljača nije otpuštena.
Komande upravljača
Tempomatom i ograničavačom
brzine se može upravljati pomoću
komandi na upravljaču.
Tempomat i ograničavač brzine
3 145.
Sirena
Pritisnuti j.
Sirena će se oglasiti bez obzira na
položaj kontakt brave.
Komande na upravljaču
Infotainment sistemom takođe se može upravljati pomoću komandi na
upravljaču.
Dodatne informacije su dostupne u
uputstvu za upotrebu Infotainment
sistema.

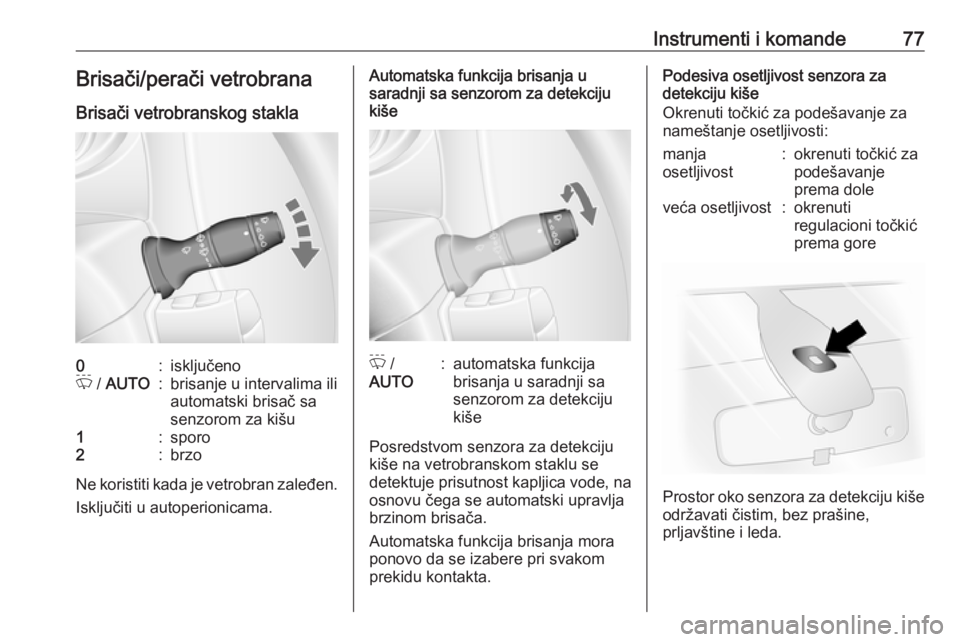

Instrumenti i komande77Brisači/perači vetrobrana
Brisači vetrobranskog stakla0:isključenoP / AUTO:brisanje u intervalima ili
automatski brisač sa
senzorom za kišu1:sporo2:brzo
Ne koristiti kada je vetrobran zaleđen.
Isključiti u autoperionicama.
Automatska funkcija brisanja u
saradnji sa senzorom za detekciju
kišeP /
AUTO:automatska funkcija
brisanja u saradnji sa
senzorom za detekciju
kiše
Posredstvom senzora za detekciju
kiše na vetrobranskom staklu se
detektuje prisutnost kapljica vode, na
osnovu čega se automatski upravlja
brzinom brisača.
Automatska funkcija brisanja mora
ponovo da se izabere pri svakom
prekidu kontakta.
Podesiva osetljivost senzora za detekciju kiše
Okrenuti točkić za podešavanje za nameštanje osetljivosti:manja
osetljivost:okrenuti točkić za
podešavanje
prema doleveća osetljivost:okrenuti
regulacioni točkić
prema gore
Prostor oko senzora za detekciju kiše održavati čistim, bez prašine,
prljavštine i leda.

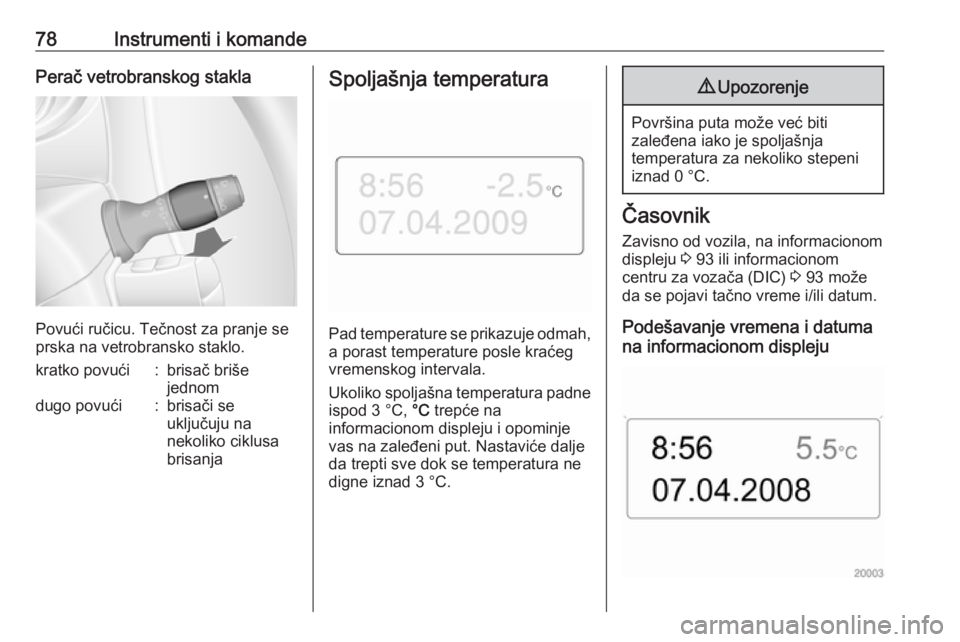

78Instrumenti i komandePerač vetrobranskog stakla
Povući ručicu. Tečnost za pranje se
prska na vetrobransko staklo.
kratko povući:brisač briše
jednomdugo povući:brisači se
uključuju na
nekoliko ciklusa
brisanjaSpoljašnja temperatura
Pad temperature se prikazuje odmah, a porast temperature posle kraćeg
vremenskog intervala.
Ukoliko spoljašna temperatura padne ispod 3 °C, °C trepće na
informacionom displeju i opominje
vas na zaleđeni put. Nastaviće dalje
da trepti sve dok se temperatura ne
digne iznad 3 °C.
9 Upozorenje
Površina puta može već biti
zaleđena iako je spoljašnja
temperatura za nekoliko stepeni
iznad 0 °C.
Časovnik
Zavisno od vozila, na informacionom
displeju 3 93 ili informacionom
centru za vozača (DIC) 3 93 može
da se pojavi tačno vreme i/ili datum.
Podešavanje vremena i datuma
na informacionom displeju
