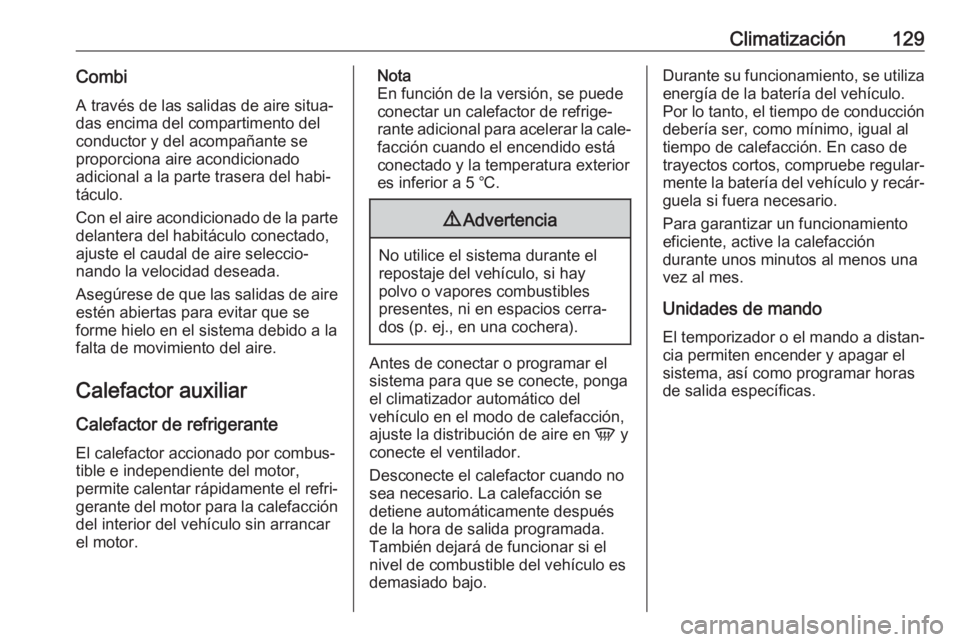

Climatización129Combi
A través de las salidas de aire situa‐
das encima del compartimento del
conductor y del acompañante se
proporciona aire acondicionado
adicional a la parte trasera del habi‐
táculo.
Con el aire acondicionado de la parte delantera del habitáculo conectado,
ajuste el caudal de aire seleccio‐
nando la velocidad deseada.
Asegúrese de que las salidas de aire estén abiertas para evitar que se
forme hielo en el sistema debido a la
falta de movimiento del aire.
Calefactor auxiliar Calefactor de refrigerante
El calefactor accionado por combus‐ tible e independiente del motor,
permite calentar rápidamente el refri‐
gerante del motor para la calefacción
del interior del vehículo sin arrancar
el motor.Nota
En función de la versión, se puede
conectar un calefactor de refrige‐
rante adicional para acelerar la cale‐ facción cuando el encendido estáconectado y la temperatura exteriores inferior a 5 ℃.9 Advertencia
No utilice el sistema durante el
repostaje del vehículo, si hay
polvo o vapores combustibles
presentes, ni en espacios cerra‐
dos (p. ej., en una cochera).
Antes de conectar o programar el
sistema para que se conecte, ponga
el climatizador automático del
vehículo en el modo de calefacción,
ajuste la distribución de aire en V y
conecte el ventilador.
Desconecte el calefactor cuando no
sea necesario. La calefacción se
detiene automáticamente después
de la hora de salida programada.
También dejará de funcionar si el
nivel de combustible del vehículo es
demasiado bajo.
Durante su funcionamiento, se utiliza
energía de la batería del vehículo.
Por lo tanto, el tiempo de conducción debería ser, como mínimo, igual al
tiempo de calefacción. En caso de trayectos cortos, compruebe regular‐
mente la batería del vehículo y recár‐
guela si fuera necesario.
Para garantizar un funcionamiento
eficiente, active la calefacción
durante unos minutos al menos una
vez al mes.
Unidades de mando
El temporizador o el mando a distan‐
cia permiten encender y apagar el
sistema, así como programar horas
de salida específicas.

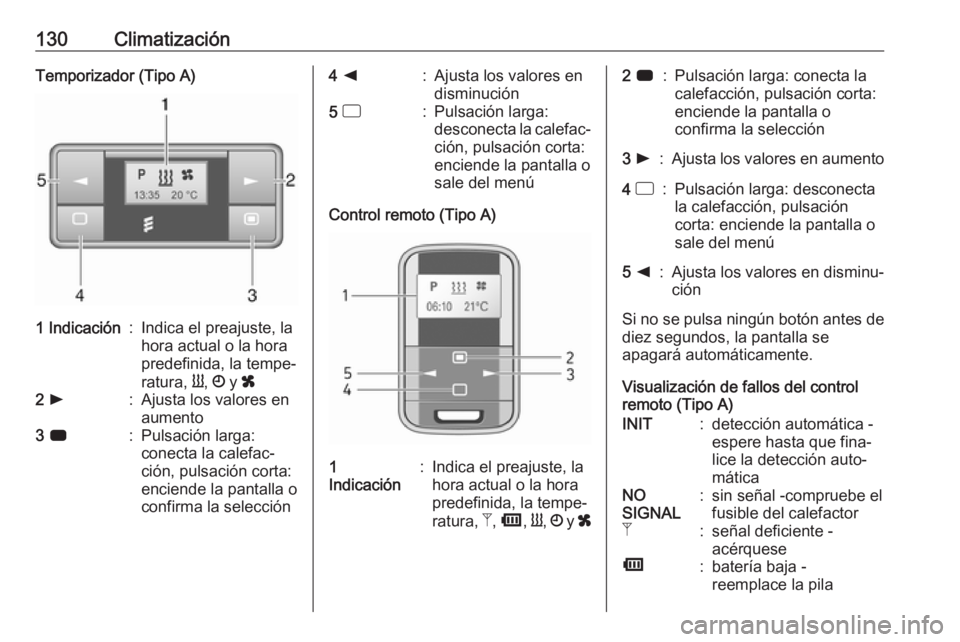

130ClimatizaciónTemporizador (Tipo A)1 Indicación:Indica el preajuste, la
hora actual o la hora
predefinida, la tempe‐
ratura, Y, Ö y x2 l:Ajusta los valores en
aumento3 7:Pulsación larga:
conecta la calefac‐
ción, pulsación corta:
enciende la pantalla o
confirma la selección4 k:Ajusta los valores en
disminución5 d:Pulsación larga:
desconecta la calefac‐ ción, pulsación corta:
enciende la pantalla o
sale del menú
Control remoto (Tipo A)
1
Indicación:Indica el preajuste, la
hora actual o la hora
predefinida, la tempe‐
ratura, Z, Ü , Y , Ö y x2 7:Pulsación larga: conecta la
calefacción, pulsación corta:
enciende la pantalla o
confirma la selección3 l:Ajusta los valores en aumento4 d:Pulsación larga: desconecta
la calefacción, pulsación
corta: enciende la pantalla o
sale del menú5 k:Ajusta los valores en disminu‐
ción
Si no se pulsa ningún botón antes de
diez segundos, la pantalla se
apagará automáticamente.
Visualización de fallos del control
remoto (Tipo A)
INIT:detección automática -
espere hasta que fina‐
lice la detección auto‐
máticaNO
SIGNAL:sin señal -compruebe el fusible del calefactorZ:señal deficiente -
acérqueseÜ:batería baja -
reemplace la pila

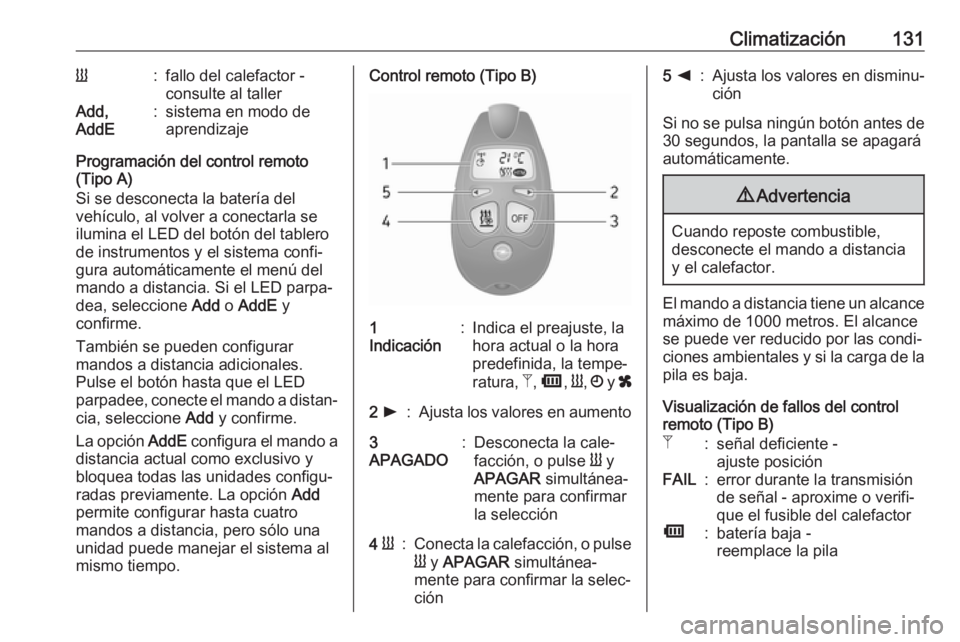

Climatización131Y:fallo del calefactor -
consulte al tallerAdd,
AddE:sistema en modo de
aprendizaje
Programación del control remoto
(Tipo A)
Si se desconecta la batería del
vehículo, al volver a conectarla se
ilumina el LED del botón del tablero
de instrumentos y el sistema confi‐
gura automáticamente el menú del
mando a distancia. Si el LED parpa‐
dea, seleccione Add o AddE y
confirme.
También se pueden configurar
mandos a distancia adicionales.
Pulse el botón hasta que el LED
parpadee, conecte el mando a distan‐
cia, seleccione Add y confirme.
La opción AddE configura el mando a
distancia actual como exclusivo y
bloquea todas las unidades configu‐
radas previamente. La opción Add
permite configurar hasta cuatro
mandos a distancia, pero sólo una
unidad puede manejar el sistema al
mismo tiempo.
Control remoto (Tipo B)1
Indicación:Indica el preajuste, la
hora actual o la hora
predefinida, la tempe‐
ratura, Z, Ü , Y , Ö y x2 l:Ajusta los valores en aumento3
APAGADO:Desconecta la cale‐
facción, o pulse Y y
APAGAR simultánea‐
mente para confirmar
la selección4 Y:Conecta la calefacción, o pulse
Y y APAGAR simultánea‐
mente para confirmar la selec‐
ción5 k:Ajusta los valores en disminu‐
ción
Si no se pulsa ningún botón antes de
30 segundos, la pantalla se apagará
automáticamente.
9 Advertencia
Cuando reposte combustible,
desconecte el mando a distancia
y el calefactor.
El mando a distancia tiene un alcance
máximo de 1000 metros. El alcance
se puede ver reducido por las condi‐
ciones ambientales y si la carga de la pila es baja.
Visualización de fallos del control
remoto (Tipo B)
Z:señal deficiente -
ajuste posiciónFAIL:error durante la transmisión
de señal - aproxime o verifi‐
que el fusible del calefactorÜ:batería baja -
reemplace la pila

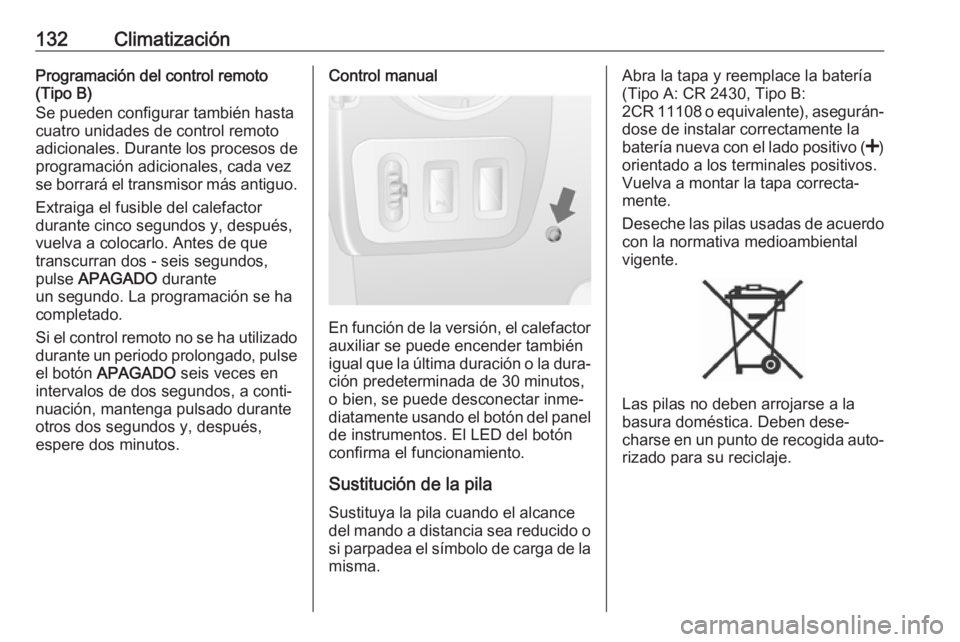

132ClimatizaciónProgramación del control remoto
(Tipo B)
Se pueden configurar también hasta
cuatro unidades de control remoto
adicionales. Durante los procesos de
programación adicionales, cada vez
se borrará el transmisor más antiguo.
Extraiga el fusible del calefactor
durante cinco segundos y, después, vuelva a colocarlo. Antes de que
transcurran dos - seis segundos,
pulse APAGADO durante
un segundo. La programación se ha
completado.
Si el control remoto no se ha utilizado durante un periodo prolongado, pulse
el botón APAGADO seis veces en
intervalos de dos segundos, a conti‐
nuación, mantenga pulsado durante
otros dos segundos y, después,
espere dos minutos.Control manual
En función de la versión, el calefactor auxiliar se puede encender también
igual que la última duración o la dura‐ ción predeterminada de 30 minutos,
o bien, se puede desconectar inme‐
diatamente usando el botón del panel
de instrumentos. El LED del botón
confirma el funcionamiento.
Sustitución de la pila
Sustituya la pila cuando el alcance
del mando a distancia sea reducido o
si parpadea el símbolo de carga de la misma.
Abra la tapa y reemplace la batería
(Tipo A: CR 2430, Tipo B:
2CR 11108 o equivalente), asegurán‐ dose de instalar correctamente la
batería nueva con el lado positivo ( <)
orientado a los terminales positivos.
Vuelva a montar la tapa correcta‐
mente.
Deseche las pilas usadas de acuerdo con la normativa medioambiental
vigente.
Las pilas no deben arrojarse a la
basura doméstica. Deben dese‐
charse en un punto de recogida auto‐
rizado para su reciclaje.

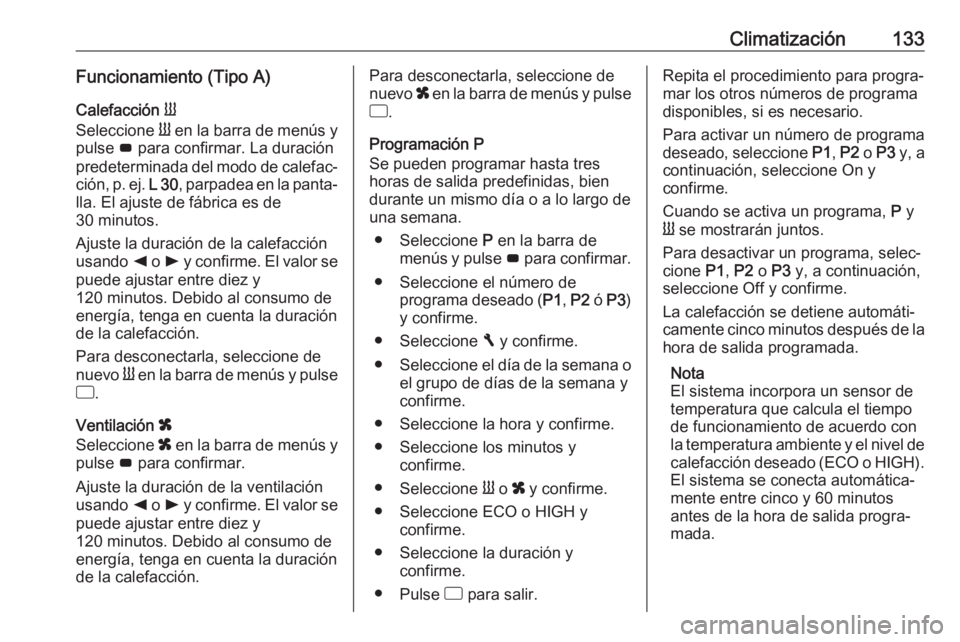

Climatización133Funcionamiento (Tipo A)Calefacción Y
Seleccione Y en la barra de menús y
pulse G para confirmar. La duración
predeterminada del modo de calefac‐ ción, p. ej. L 30, parpadea en la panta‐
lla. El ajuste de fábrica es de
30 minutos.
Ajuste la duración de la calefacción
usando k o l y confirme. El valor se
puede ajustar entre diez y
120 minutos. Debido al consumo de
energía, tenga en cuenta la duración
de la calefacción.
Para desconectarla, seleccione de
nuevo Y en la barra de menús y pulse
d .
Ventilación x
Seleccione x en la barra de menús y
pulse G para confirmar.
Ajuste la duración de la ventilación
usando k o l y confirme. El valor se
puede ajustar entre diez y
120 minutos. Debido al consumo de
energía, tenga en cuenta la duración
de la calefacción.Para desconectarla, seleccione de
nuevo x en la barra de menús y pulse
d .
Programación P
Se pueden programar hasta tres
horas de salida predefinidas, bien
durante un mismo día o a lo largo de
una semana.
● Seleccione P en la barra de
menús y pulse G para confirmar.
● Seleccione el número de programa deseado ( P1, P2 ó P3 )
y confirme.
● Seleccione F y confirme.
● Seleccione el día de la semana o
el grupo de días de la semana y
confirme.
● Seleccione la hora y confirme.
● Seleccione los minutos y confirme.
● Seleccione Y o x y confirme.
● Seleccione ECO o HIGH y confirme.
● Seleccione la duración y confirme.
● Pulse d para salir.Repita el procedimiento para progra‐
mar los otros números de programa
disponibles, si es necesario.
Para activar un número de programa
deseado, seleccione P1, P2 o P3 y, a
continuación, seleccione On y
confirme.
Cuando se activa un programa, P y
Y se mostrarán juntos.
Para desactivar un programa, selec‐
cione P1, P2 o P3 y, a continuación,
seleccione Off y confirme.
La calefacción se detiene automáti‐ camente cinco minutos después de la
hora de salida programada.
Nota
El sistema incorpora un sensor de
temperatura que calcula el tiempo
de funcionamiento de acuerdo con
la temperatura ambiente y el nivel de
calefacción deseado ( ECO o HIGH).
El sistema se conecta automática‐
mente entre cinco y 60 minutos
antes de la hora de salida progra‐
mada.

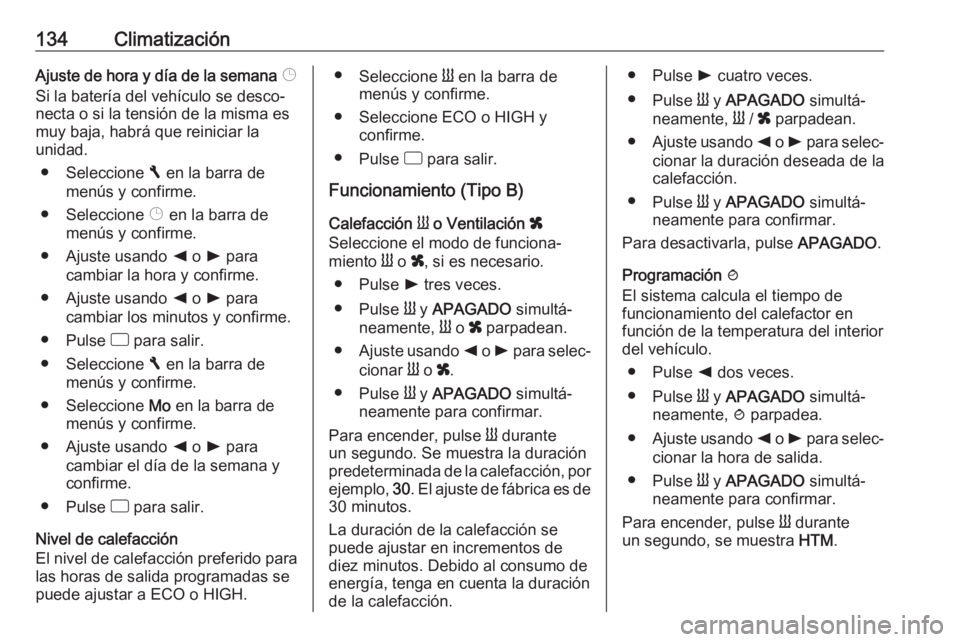

134ClimatizaciónAjuste de hora y día de la semana Þ
Si la batería del vehículo se desco‐ necta o si la tensión de la misma es
muy baja, habrá que reiniciar la
unidad.
● Seleccione F en la barra de
menús y confirme.
● Seleccione Þ en la barra de
menús y confirme.
● Ajuste usando k o l para
cambiar la hora y confirme.
● Ajuste usando k o l para
cambiar los minutos y confirme.
● Pulse d para salir.
● Seleccione F en la barra de
menús y confirme.
● Seleccione Mo en la barra de
menús y confirme.
● Ajuste usando k o l para
cambiar el día de la semana y
confirme.
● Pulse d para salir.
Nivel de calefacción
El nivel de calefacción preferido para las horas de salida programadas se
puede ajustar a ECO o HIGH.● Seleccione Y en la barra de
menús y confirme.
● Seleccione ECO o HIGH y confirme.
● Pulse d para salir.
Funcionamiento (Tipo B)
Calefacción Y o Ventilación x
Seleccione el modo de funciona‐
miento Y o x, si es necesario.
● Pulse l tres veces.
● Pulse Y y APAGADO simultá‐
neamente, Y o x parpadean.
● Ajuste usando k o l para selec‐
cionar Y o x.
● Pulse Y y APAGADO simultá‐
neamente para confirmar.
Para encender, pulse Y durante
un segundo. Se muestra la duración
predeterminada de la calefacción, por
ejemplo, 30. El ajuste de fábrica es de
30 minutos.
La duración de la calefacción se
puede ajustar en incrementos de
diez minutos. Debido al consumo de
energía, tenga en cuenta la duración
de la calefacción.● Pulse l cuatro veces.
● Pulse Y y APAGADO simultá‐
neamente, Y / x parpadean.
● Ajuste usando k o l para selec‐
cionar la duración deseada de la
calefacción.
● Pulse Y y APAGADO simultá‐
neamente para confirmar.
Para desactivarla, pulse APAGADO.
Programación y
El sistema calcula el tiempo de
funcionamiento del calefactor en
función de la temperatura del interior
del vehículo.
● Pulse k dos veces.
● Pulse Y y APAGADO simultá‐
neamente, y parpadea.
● Ajuste usando k o l para selec‐
cionar la hora de salida.
● Pulse Y y APAGADO simultá‐
neamente para confirmar.
Para encender, pulse Y durante
un segundo, se muestra HTM.

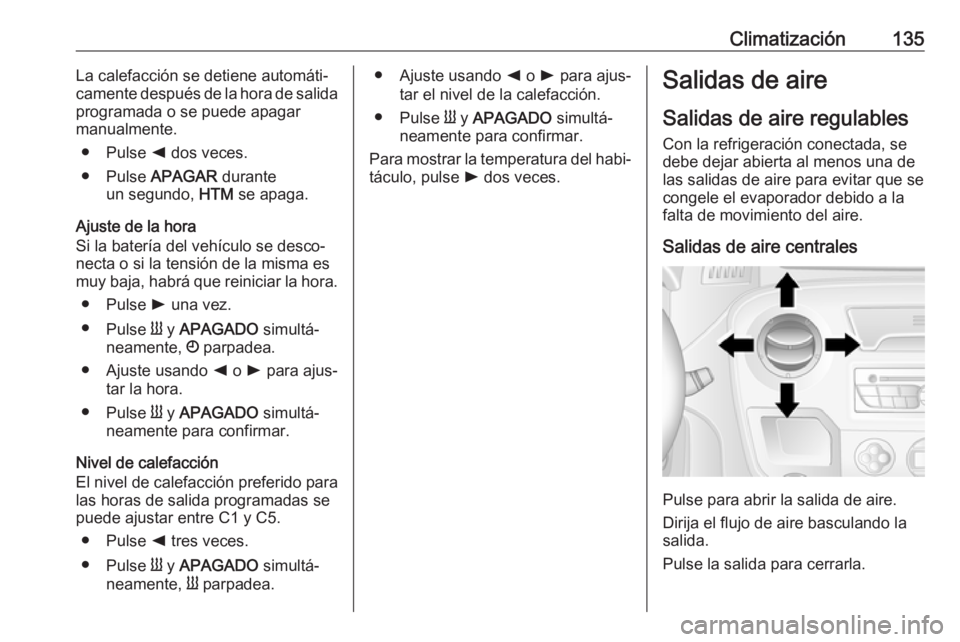

Climatización135La calefacción se detiene automáti‐
camente después de la hora de salida
programada o se puede apagar
manualmente.
● Pulse k dos veces.
● Pulse APAGAR durante
un segundo, HTM se apaga.
Ajuste de la hora
Si la batería del vehículo se desco‐
necta o si la tensión de la misma es
muy baja, habrá que reiniciar la hora.
● Pulse l una vez.
● Pulse Y y APAGADO simultá‐
neamente, Ö parpadea.
● Ajuste usando k o l para ajus‐
tar la hora.
● Pulse Y y APAGADO simultá‐
neamente para confirmar.
Nivel de calefacción
El nivel de calefacción preferido para las horas de salida programadas se
puede ajustar entre C1 y C5.
● Pulse k tres veces.
● Pulse Y y APAGADO simultá‐
neamente, Y parpadea.● Ajuste usando k o l para ajus‐
tar el nivel de la calefacción.
● Pulse Y y APAGADO simultá‐
neamente para confirmar.
Para mostrar la temperatura del habi‐ táculo, pulse l dos veces.Salidas de aire
Salidas de aire regulables
Con la refrigeración conectada, se
debe dejar abierta al menos una de
las salidas de aire para evitar que se
congele el evaporador debido a la
falta de movimiento del aire.
Salidas de aire centrales
Pulse para abrir la salida de aire.
Dirija el flujo de aire basculando la
salida.
Pulse la salida para cerrarla.

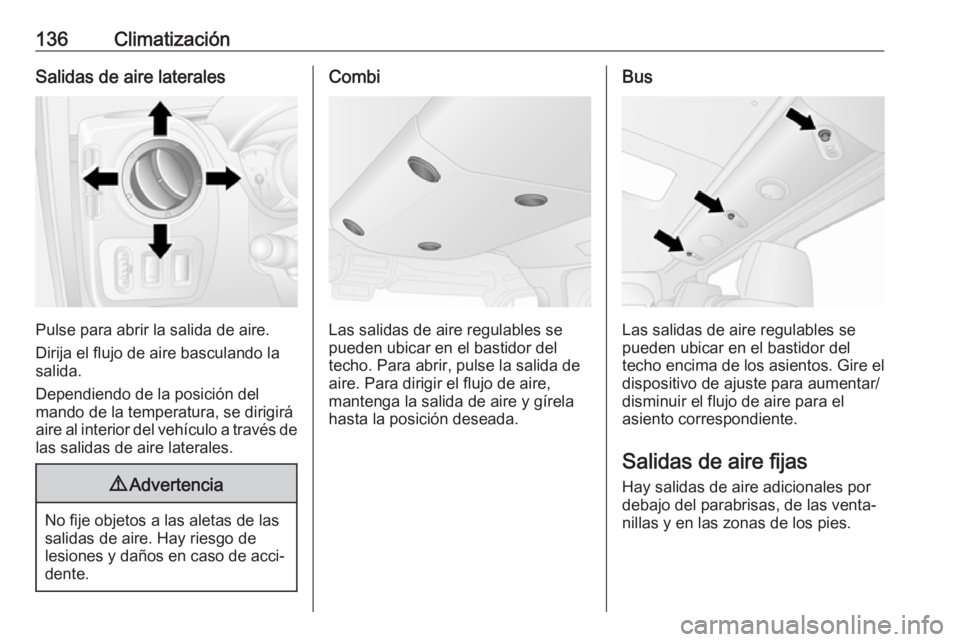

136ClimatizaciónSalidas de aire laterales
Pulse para abrir la salida de aire.
Dirija el flujo de aire basculando la
salida.
Dependiendo de la posición del
mando de la temperatura, se dirigirá
aire al interior del vehículo a través de
las salidas de aire laterales.
9 Advertencia
No fije objetos a las aletas de las
salidas de aire. Hay riesgo de
lesiones y daños en caso de acci‐ dente.
Combi
Las salidas de aire regulables se
pueden ubicar en el bastidor del
techo. Para abrir, pulse la salida de
aire. Para dirigir el flujo de aire,
mantenga la salida de aire y gírela
hasta la posición deseada.
Bus
Las salidas de aire regulables se
pueden ubicar en el bastidor del
techo encima de los asientos. Gire el dispositivo de ajuste para aumentar/
disminuir el flujo de aire para el
asiento correspondiente.
Salidas de aire fijas
Hay salidas de aire adicionales por
debajo del parabrisas, de las venta‐
nillas y en las zonas de los pies.

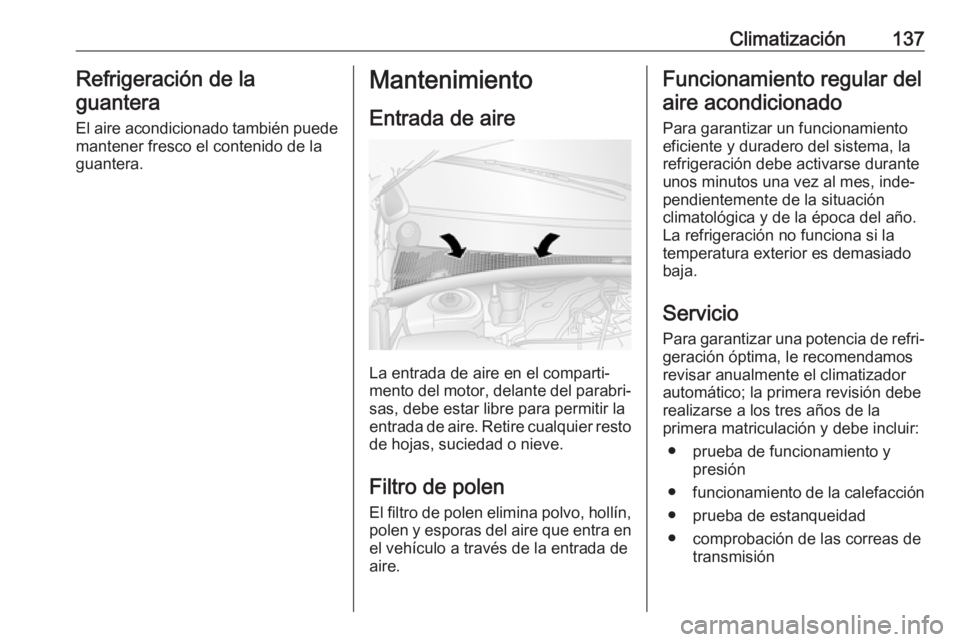

Climatización137Refrigeración de la
guantera
El aire acondicionado también puede
mantener fresco el contenido de la
guantera.Mantenimiento
Entrada de aire
La entrada de aire en el comparti‐
mento del motor, delante del parabri‐
sas, debe estar libre para permitir la
entrada de aire. Retire cualquier resto
de hojas, suciedad o nieve.
Filtro de polen
El filtro de polen elimina polvo, hollín,
polen y esporas del aire que entra en
el vehículo a través de la entrada de
aire.
Funcionamiento regular del
aire acondicionado
Para garantizar un funcionamiento
eficiente y duradero del sistema, la
refrigeración debe activarse durante
unos minutos una vez al mes, inde‐
pendientemente de la situación
climatológica y de la época del año.
La refrigeración no funciona si la temperatura exterior es demasiado
baja.
Servicio Para garantizar una potencia de refri‐
geración óptima, le recomendamos
revisar anualmente el climatizador
automático; la primera revisión debe
realizarse a los tres años de la
primera matriculación y debe incluir:
● prueba de funcionamiento y presión
● funcionamiento de la calefacción
● prueba de estanqueidad
● comprobación de las correas de transmisión

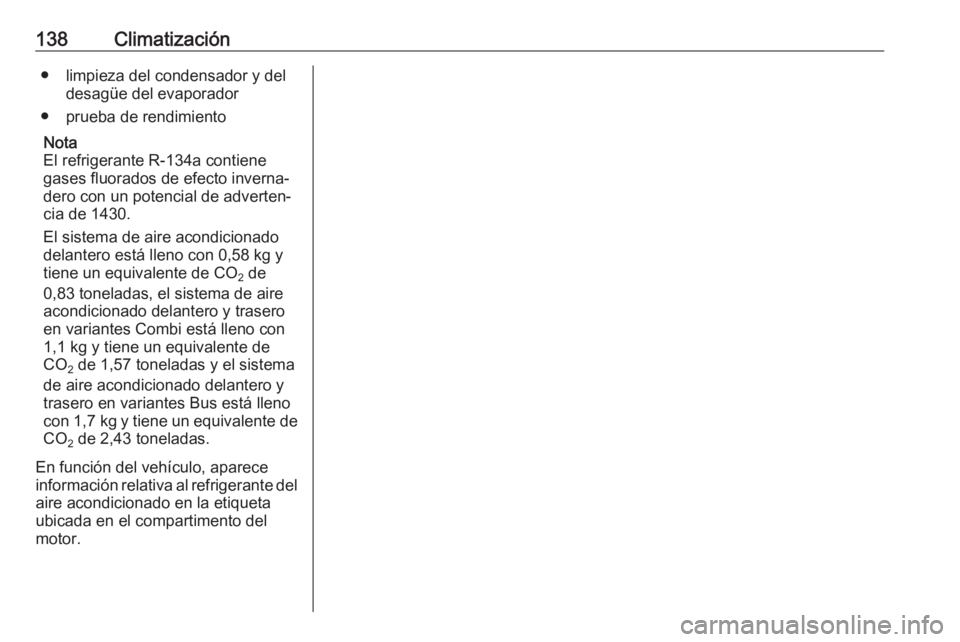

138Climatización● limpieza del condensador y deldesagüe del evaporador
● prueba de rendimiento
Nota
El refrigerante R-134a contiene
gases fluorados de efecto inverna‐
dero con un potencial de adverten‐
cia de 1430.
El sistema de aire acondicionado delantero está lleno con 0,58 kg y
tiene un equivalente de CO 2 de
0,83 toneladas, el sistema de aire acondicionado delantero y trasero
en variantes Combi está lleno con
1,1 kg y tiene un equivalente de CO 2 de 1,57 toneladas y el sistema
de aire acondicionado delantero y
trasero en variantes Bus está lleno
con 1,7 kg y tiene un equivalente de
CO 2 de 2,43 toneladas.
En función del vehículo, aparece
información relativa al refrigerante del
aire acondicionado en la etiqueta
ubicada en el compartimento del
motor.
