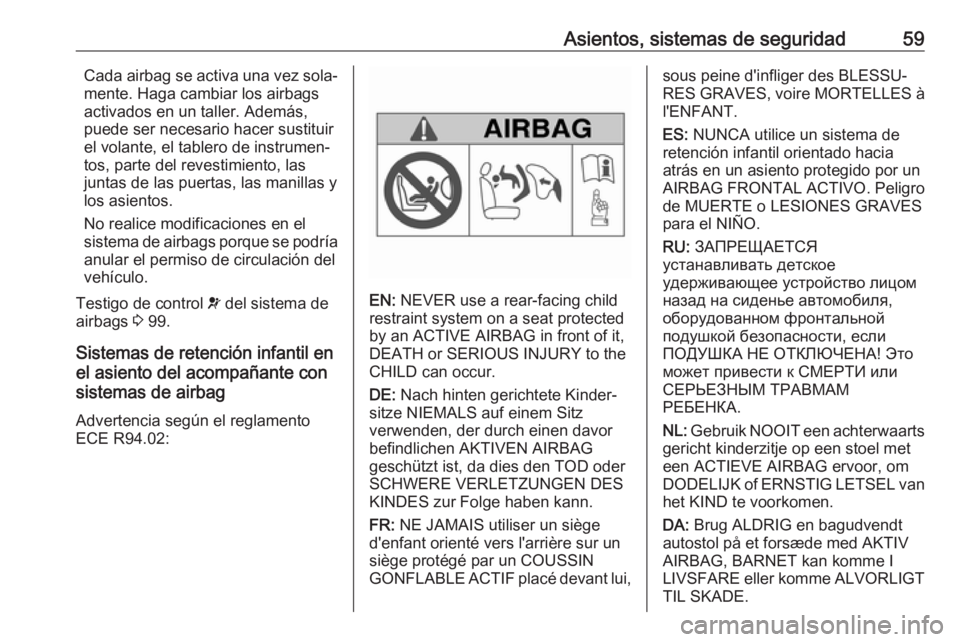

Asientos, sistemas de seguridad59Cada airbag se activa una vez sola‐
mente. Haga cambiar los airbags
activados en un taller. Además,
puede ser necesario hacer sustituir
el volante, el tablero de instrumen‐
tos, parte del revestimiento, las
juntas de las puertas, las manillas y
los asientos.
No realice modificaciones en el
sistema de airbags porque se podría
anular el permiso de circulación del
vehículo.
Testigo de control v del sistema de
airbags 3 99.
Sistemas de retención infantil en
el asiento del acompañante con
sistemas de airbag
Advertencia según el reglamento
ECE R94.02:
EN: NEVER use a rear-facing child
restraint system on a seat protected
by an ACTIVE AIRBAG in front of it,
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz
verwenden, der durch einen davor
befindlichen AKTIVEN AIRBAG
geschützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège
d'enfant orienté vers l'arrière sur un
siège protégé par un COUSSIN
GONFLABLE ACTIF placé devant lui,
sous peine d'infliger des BLESSU‐
RES GRAVES, voire MORTELLES à
l'ENFANT.
ES: NUNCA utilice un sistema de
retención infantil orientado hacia
atrás en un asiento protegido por un
AIRBAG FRONTAL ACTIVO. Peligro de MUERTE o LESIONES GRAVES
para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,
оборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.
NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van het KIND te voorkomen.
DA: Brug ALDRIG en bagudvendt
autostol på et forsæde med AKTIV
AIRBAG, BARNET kan komme I
LIVSFARE eller komme ALVORLIGT
TIL SKADE.
Page 62 of 281

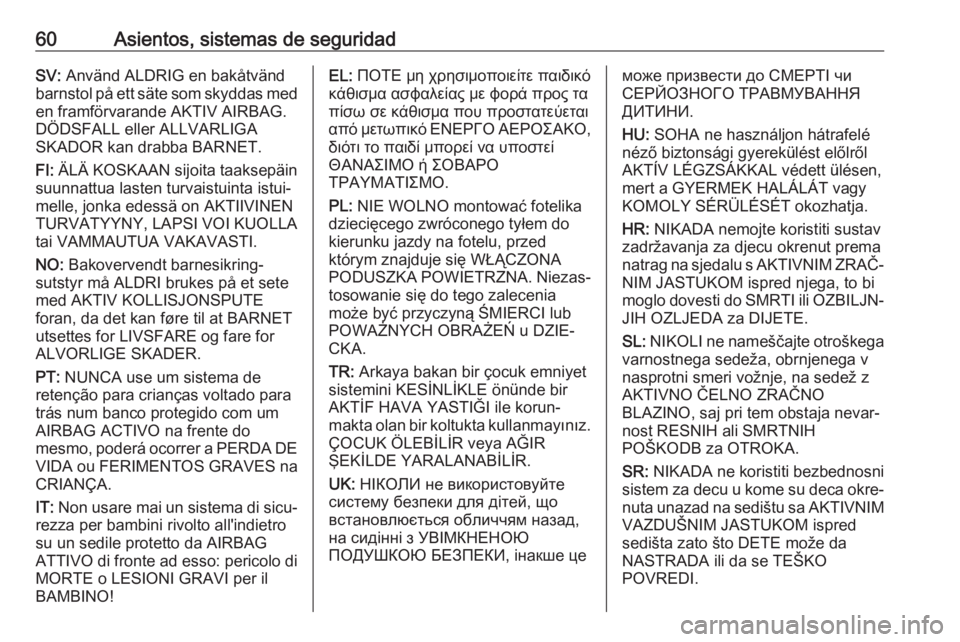

60Asientos, sistemas de seguridadSV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA
SKADOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.
NO: Bakovervendt barnesikring‐
sutstyr må ALDRI brukes på et sete
med AKTIV KOLLISJONSPUTE
foran, da det kan føre til at BARNET
utsettes for LIVSFARE og fare for
ALVORLIGE SKADER.
PT: NUNCA use um sistema de
retenção para crianças voltado para
trás num banco protegido com um AIRBAG ACTIVO na frente do
mesmo, poderá ocorrer a PERDA DE
VIDA ou FERIMENTOS GRAVES na
CRIANÇA.
IT: Non usare mai un sistema di sicu‐
rezza per bambini rivolto all'indietro
su un sedile protetto da AIRBAG
ATTIVO di fronte ad esso: pericolo di MORTE o LESIONI GRAVI per il
BAMBINO!EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα
πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ,
διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.
PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed
którym znajduje się WŁĄCZONA
PODUSZKA POWIETRZNA. Niezas‐ tosowanie się do tego zalecenia
może być przyczyną ŚMIERCI lub
POWAŻNYCH OBRAŻEŃ u DZIE‐
CKA.
TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile korun‐
makta olan bir koltukta kullanmayınız.
ÇOCUK ÖLEBİLİR veya AĞIR
ŞEKİLDE YARALANABİLİR.
UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що
встановлюється обличчям назад, на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше цеможе призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.
HU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.
HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM ZRAČ‐ NIM JASTUKOM ispred njega, to bi
moglo dovesti do SMRTI ili OZBILJN‐ JIH OZLJEDA za DIJETE.
SL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v
nasprotni smeri vožnje, na sedež z
AKTIVNO ČELNO ZRAČNO
BLAZINO, saj pri tem obstaja nevar‐
nost RESNIH ali SMRTNIH
POŠKODB za OTROKA.
SR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca okre‐
nuta unazad na sedištu sa AKTIVNIM VAZDUŠNIM JASTUKOM ispred
sedišta zato što DETE može da
NASTRADA ili da se TEŠKO
POVREDI.
Page 63 of 281

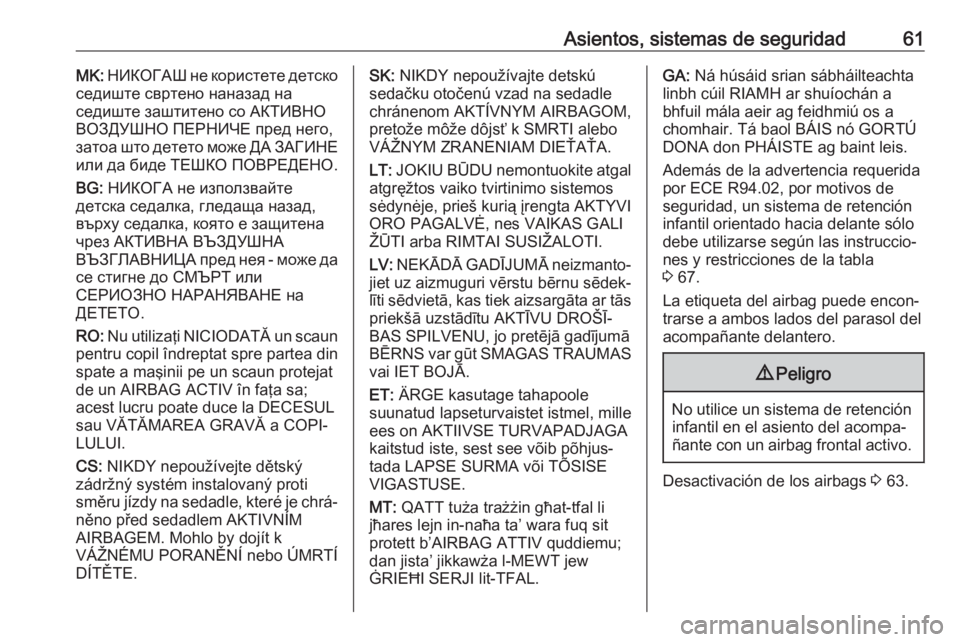

Asientos, sistemas de seguridad61MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНО ВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ
или да биде ТЕШКО ПОВРЕДЕНО.
BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена
чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.
RO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat
de un AIRBAG ACTIV în faţa sa;
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.
CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐ něno před sedadlem AKTIVNÍM
AIRBAGEM. Mohlo by dojít k
VÁŽNÉMU PORANĚNÍ nebo ÚMRTÍ
DÍTĚTE.SK: NIKDY nepoužívajte detskú
sedačku otočenú vzad na sedadle
chránenom AKTÍVNYM AIRBAGOM, pretože môže dôjsť k SMRTI alebo
VÁŽNYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēdek‐
līti sēdvietā, kas tiek aizsargāta ar tās
priekšā uzstādītu AKTĪVU DROŠĪ‐
BAS SPILVENU, jo pretējā gadījumā
BĒRNS var gūt SMAGAS TRAUMAS vai IET BOJĀ.
ET: ÄRGE kasutage tahapoole
suunatud lapseturvaistet istmel, mille
ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib põhjus‐ tada LAPSE SURMA või TÕSISE
VIGASTUSE.
MT: QATT tuża trażżin għat-tfal li
jħares lejn in-naħa ta’ wara fuq sit
protett b’AIRBAG ATTIV quddiemu;
dan jista’ jikkawża l-MEWT jew
ĠRIEĦI SERJI lit-TFAL.GA: Ná húsáid srian sábháilteachta
linbh cúil RIAMH ar shuíochán a
bhfuil mála aeir ag feidhmiú os a
chomhair. Tá baol BÁIS nó GORTÚ
DONA don PHÁISTE ag baint leis.
Además de la advertencia requerida
por ECE R94.02, por motivos de
seguridad, un sistema de retención
infantil orientado hacia delante sólo
debe utilizarse según las instruccio‐
nes y restricciones de la tabla
3 67.
La etiqueta del airbag puede encon‐
trarse a ambos lados del parasol del
acompañante delantero.9 Peligro
No utilice un sistema de retención
infantil en el asiento del acompa‐
ñante con un airbag frontal activo.
Desactivación de los airbags 3 63.
Page 64 of 281

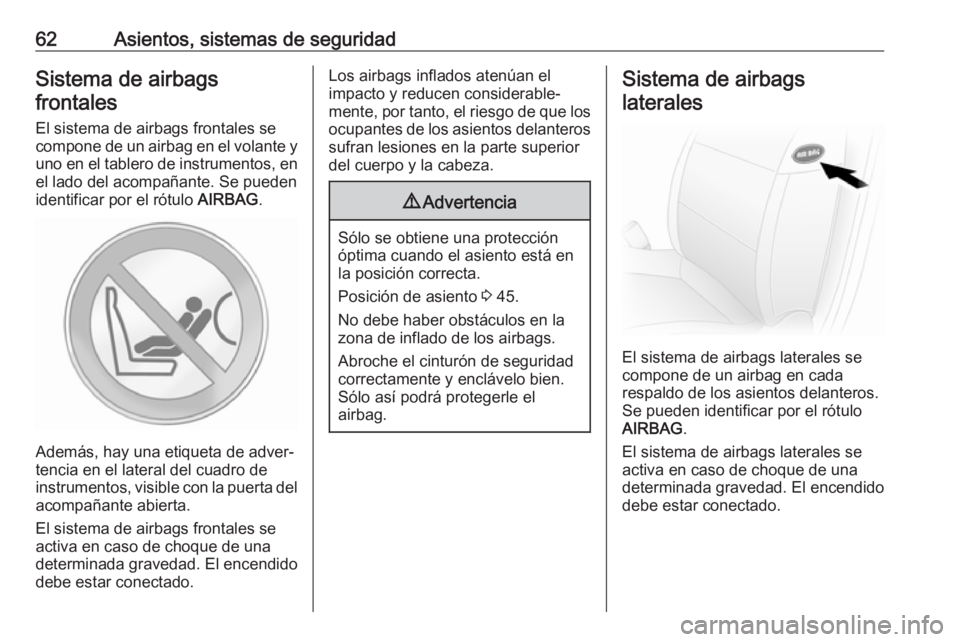

62Asientos, sistemas de seguridadSistema de airbagsfrontales
El sistema de airbags frontales se
compone de un airbag en el volante y
uno en el tablero de instrumentos, en el lado del acompañante. Se pueden
identificar por el rótulo AIRBAG.
Además, hay una etiqueta de adver‐
tencia en el lateral del cuadro de
instrumentos, visible con la puerta del
acompañante abierta.
El sistema de airbags frontales se
activa en caso de choque de una
determinada gravedad. El encendido
debe estar conectado.
Los airbags inflados atenúan el
impacto y reducen considerable‐
mente, por tanto, el riesgo de que los
ocupantes de los asientos delanteros sufran lesiones en la parte superior
del cuerpo y la cabeza.9 Advertencia
Sólo se obtiene una protección
óptima cuando el asiento está en
la posición correcta.
Posición de asiento 3 45.
No debe haber obstáculos en la
zona de inflado de los airbags.
Abroche el cinturón de seguridad
correctamente y enclávelo bien.
Sólo así podrá protegerle el
airbag.
Sistema de airbags
laterales
El sistema de airbags laterales se
compone de un airbag en cada
respaldo de los asientos delanteros. Se pueden identificar por el rótulo
AIRBAG .
El sistema de airbags laterales se
activa en caso de choque de una
determinada gravedad. El encendido
debe estar conectado.
Page 65 of 281

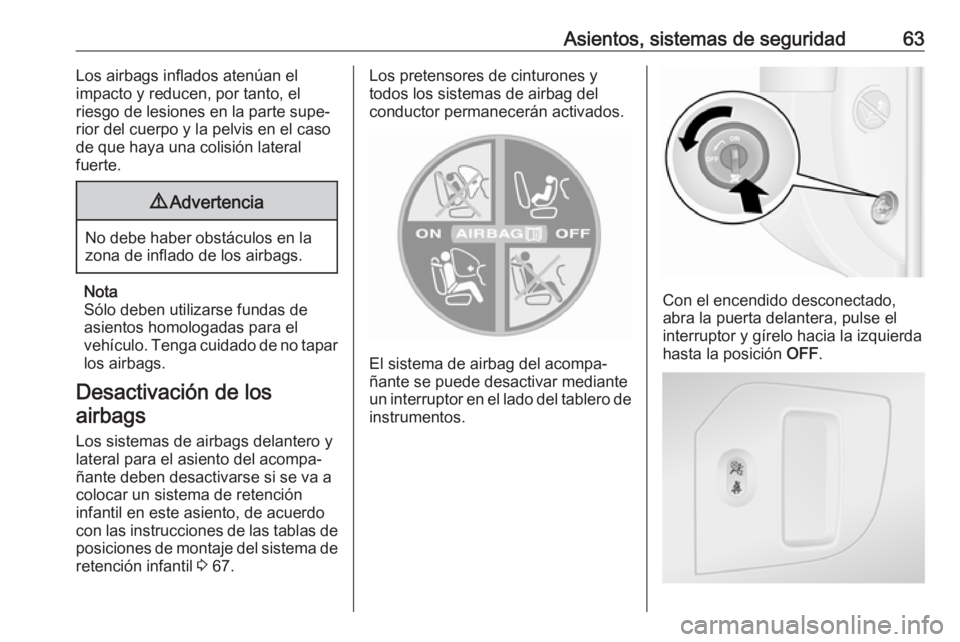

Asientos, sistemas de seguridad63Los airbags inflados atenúan el
impacto y reducen, por tanto, el
riesgo de lesiones en la parte supe‐
rior del cuerpo y la pelvis en el caso
de que haya una colisión lateral
fuerte.9 Advertencia
No debe haber obstáculos en la
zona de inflado de los airbags.
Nota
Sólo deben utilizarse fundas de
asientos homologadas para el
vehículo. Tenga cuidado de no tapar los airbags.
Desactivación de los airbags
Los sistemas de airbags delantero y lateral para el asiento del acompa‐
ñante deben desactivarse si se va a
colocar un sistema de retención
infantil en este asiento, de acuerdo
con las instrucciones de las tablas de
posiciones de montaje del sistema de retención infantil 3 67.
Los pretensores de cinturones y
todos los sistemas de airbag del
conductor permanecerán activados.
El sistema de airbag del acompa‐
ñante se puede desactivar mediante
un interruptor en el lado del tablero de
instrumentos.
Con el encendido desconectado,
abra la puerta delantera, pulse el
interruptor y gírelo hacia la izquierda
hasta la posición OFF.
Page 66 of 281

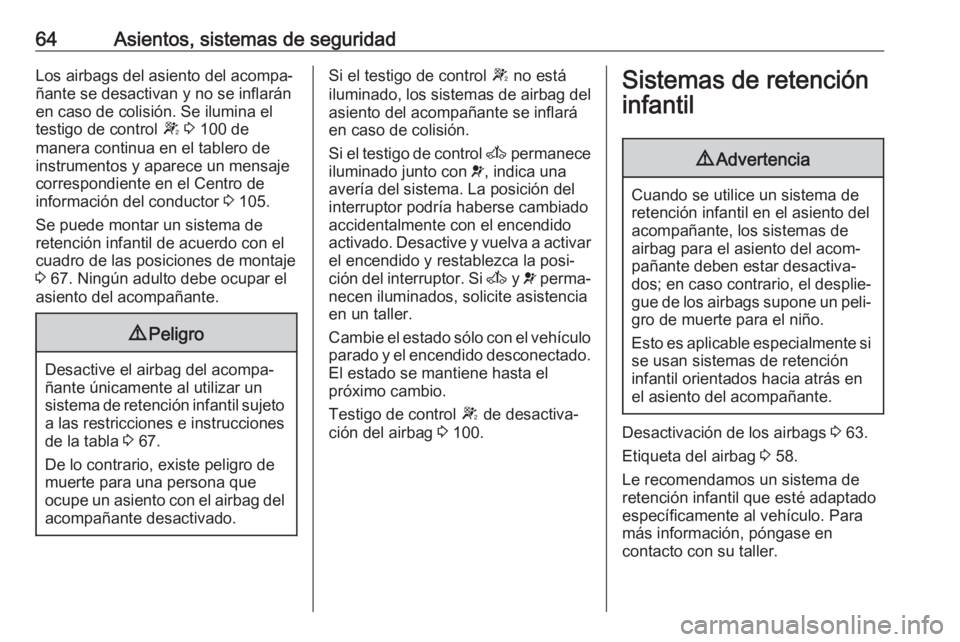

64Asientos, sistemas de seguridadLos airbags del asiento del acompa‐
ñante se desactivan y no se inflarán
en caso de colisión. Se ilumina el
testigo de control W 3 100 de
manera continua en el tablero de
instrumentos y aparece un mensaje
correspondiente en el Centro de
información del conductor 3 105.
Se puede montar un sistema de
retención infantil de acuerdo con el
cuadro de las posiciones de montaje 3 67. Ningún adulto debe ocupar el
asiento del acompañante.9 Peligro
Desactive el airbag del acompa‐
ñante únicamente al utilizar un
sistema de retención infantil sujeto a las restricciones e instrucciones
de la tabla 3 67.
De lo contrario, existe peligro de
muerte para una persona que
ocupe un asiento con el airbag del
acompañante desactivado.
Si el testigo de control W no está
iluminado, los sistemas de airbag del asiento del acompañante se inflaráen caso de colisión.
Si el testigo de control A permanece
iluminado junto con v, indica una
avería del sistema. La posición del
interruptor podría haberse cambiado
accidentalmente con el encendido
activado. Desactive y vuelva a activar el encendido y restablezca la posi‐
ción del interruptor. Si A y v perma‐
necen iluminados, solicite asistencia
en un taller.
Cambie el estado sólo con el vehículo
parado y el encendido desconectado. El estado se mantiene hasta el
próximo cambio.
Testigo de control W de desactiva‐
ción del airbag 3 100.Sistemas de retención
infantil9 Advertencia
Cuando se utilice un sistema de
retención infantil en el asiento del
acompañante, los sistemas de
airbag para el asiento del acom‐
pañante deben estar desactiva‐
dos; en caso contrario, el desplie‐
gue de los airbags supone un peli‐ gro de muerte para el niño.
Esto es aplicable especialmente si
se usan sistemas de retención
infantil orientados hacia atrás en
el asiento del acompañante.
Desactivación de los airbags 3 63.
Etiqueta del airbag 3 58.
Le recomendamos un sistema de
retención infantil que esté adaptado
específicamente al vehículo. Para
más información, póngase en
contacto con su taller.
Page 67 of 281
Asientos, sistemas de seguridad65Cuando utilice un sistema de reten‐
ción infantil, preste atención a las
siguientes instrucciones de uso y
montaje, así como a las instrucciones
suministradas con el sistema de
retención infantil.
Siempre deben cumplirse las normas
locales o nacionales. En algunos
países está prohibido el uso de siste‐ mas de retención infantil en determi‐
nadas plazas de asiento.
Los sistemas de retención infantil se
pueden fijar con:
● Cinturón de seguridad de tres puntos
● Sujeciones ISOFIX
● Anclaje superior (Top-Tether)
Cinturón de seguridad de tres
puntos
Los sistemas de retención infantil se
pueden fijar utilizando un cinturón de
seguridad de tres puntos 3 55.
En función del tamaño del sistema de
retención infantil empleado y de la
variante del modelo, los sistemas deretención infantil se pueden fijar a
determinados asientos de la 2ª y 3ª
fila 3 67.
Sistemas de retención infantil
ISOFIX
Fije los sistemas de seguridad infantil
ISOFIX homologados para el
vehículo a los soportes de montaje
ISOFIX.
Si se usan soportes de montaje
ISOFIX para el asiento, se pueden
utilizar sistemas de retención infantil
homologados para uso universal con
ISOFIX.
Debe utilizarse un cinturón de
anclaje superior además de las suje‐
ciones de montaje ISOFIX.
Las posiciones de montaje permitidas para los sistemas de retención infantil
ISOFIX están marcadas mediante <,
IL e IUF en las tablas.
Anclajes superiores
Los anclajes superiores están situa‐ dos en la parte posterior del asiento.
Además de los soportes ISOFIX, fije
la correa del anclaje superior a los
anclajes superiores.
Page 68 of 281

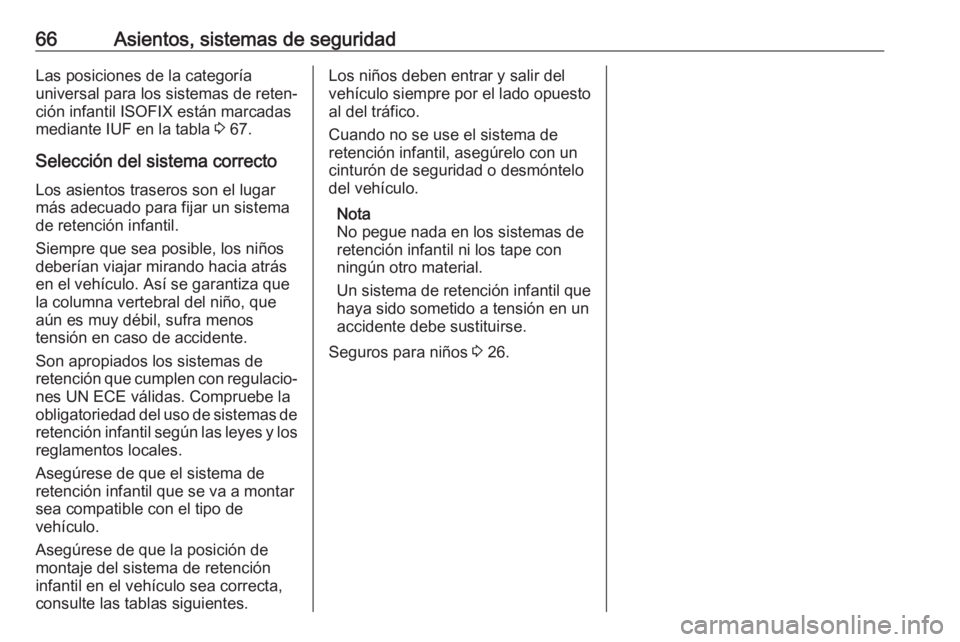

66Asientos, sistemas de seguridadLas posiciones de la categoría
universal para los sistemas de reten‐
ción infantil ISOFIX están marcadas
mediante IUF en la tabla 3 67.
Selección del sistema correcto
Los asientos traseros son el lugar
más adecuado para fijar un sistema
de retención infantil.
Siempre que sea posible, los niños
deberían viajar mirando hacia atrás
en el vehículo. Así se garantiza que
la columna vertebral del niño, que
aún es muy débil, sufra menos
tensión en caso de accidente.
Son apropiados los sistemas de
retención que cumplen con regulacio‐ nes UN ECE válidas. Compruebe la
obligatoriedad del uso de sistemas de retención infantil según las leyes y los
reglamentos locales.
Asegúrese de que el sistema de
retención infantil que se va a montar
sea compatible con el tipo de
vehículo.
Asegúrese de que la posición de
montaje del sistema de retención
infantil en el vehículo sea correcta,
consulte las tablas siguientes.Los niños deben entrar y salir del
vehículo siempre por el lado opuesto
al del tráfico.
Cuando no se use el sistema de
retención infantil, asegúrelo con un
cinturón de seguridad o desmóntelo
del vehículo.
Nota
No pegue nada en los sistemas de
retención infantil ni los tape con
ningún otro material.
Un sistema de retención infantil que
haya sido sometido a tensión en un
accidente debe sustituirse.
Seguros para niños 3 26.
Page 69 of 281

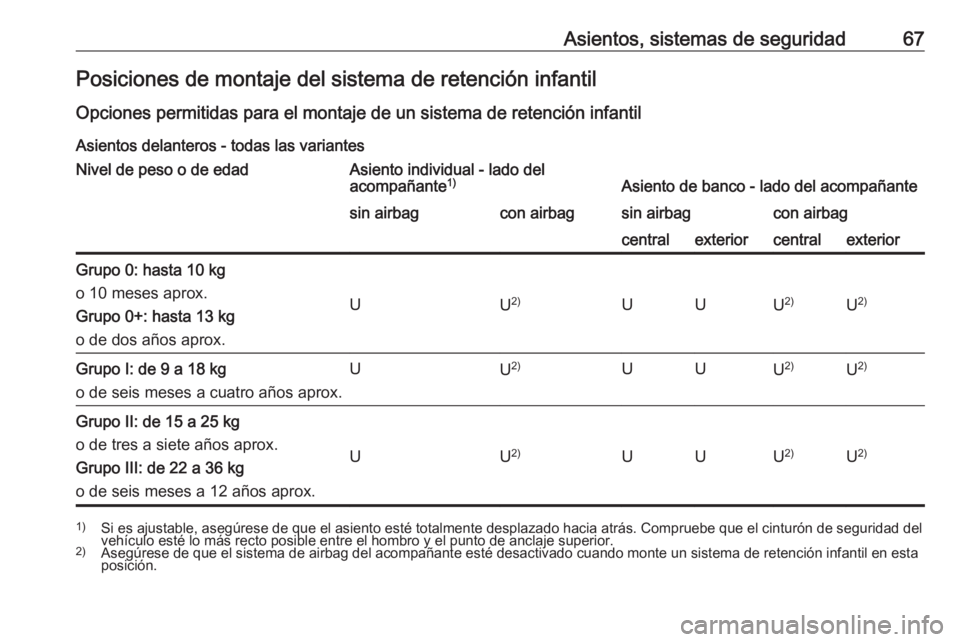

Asientos, sistemas de seguridad67Posiciones de montaje del sistema de retención infantil
Opciones permitidas para el montaje de un sistema de retención infantil Asientos delanteros - todas las variantesNivel de peso o de edadAsiento individual - lado del
acompañante 1)Asiento de banco - lado del acompañantesin airbagcon airbagsin airbagcon airbagcentralexteriorcentralexteriorGrupo 0: hasta 10 kg
o 10 meses aprox.
Grupo 0+: hasta 13 kg
o de dos años aprox.
UU 2)UUU2)U 2)
Grupo I: de 9 a 18 kg
o de seis meses a cuatro años aprox.UU 2)UUU 2)U2)Grupo II: de 15 a 25 kg
o de tres a siete años aprox.
Grupo III: de 22 a 36 kg
o de seis meses a 12 años aprox.
UU 2)UUU2)U 2)
1)
Si es ajustable, asegúrese de que el asiento esté totalmente desplazado hacia atrás. Compruebe que el cinturón de seguridad del
vehículo esté lo más recto posible entre el hombro y el punto de anclaje superior.
2) Asegúrese de que el sistema de airbag del acompañante esté desactivado cuando monte un sistema de retención infantil en esta
posición.
Page 70 of 281

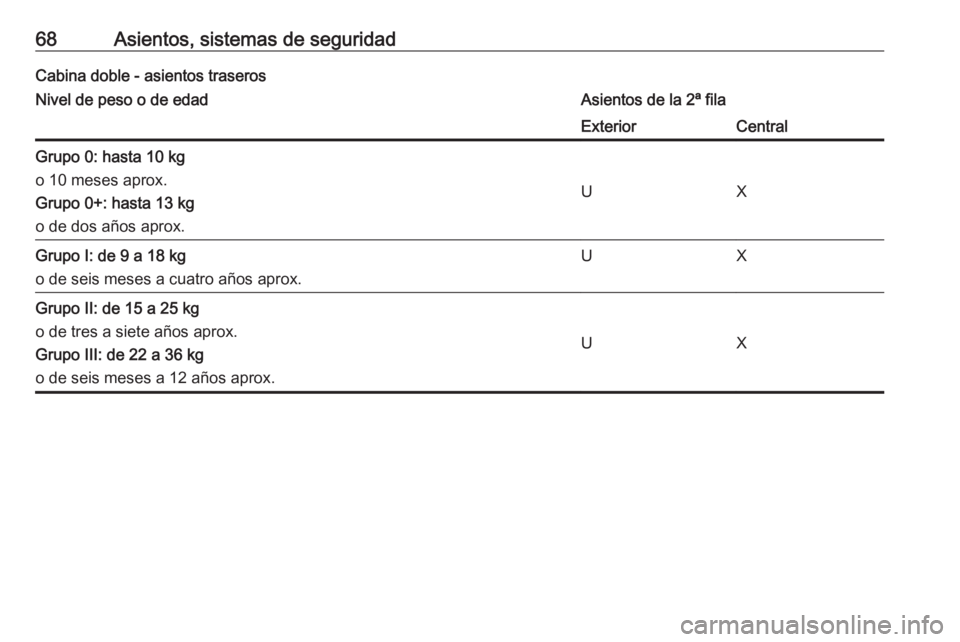

68Asientos, sistemas de seguridadCabina doble - asientos traserosNivel de peso o de edadAsientos de la 2ª filaExteriorCentralGrupo 0: hasta 10 kg
o 10 meses aprox.
Grupo 0+: hasta 13 kg
o de dos años aprox.
UX
Grupo I: de 9 a 18 kg
o de seis meses a cuatro años aprox.UXGrupo II: de 15 a 25 kg
o de tres a siete años aprox.
Grupo III: de 22 a 36 kg
o de seis meses a 12 años aprox.
UX
