Page 71 of 281
Asientos, sistemas de seguridad69Combi - asientos traserosNivel de peso o de edadAsientos de la 2ª filaAsientos de la 3ª filaLado del conductor
asiento exterior
Asiento central
Lado del acompañante
asiento exteriorGrupo 0: hasta 10 kg
o 10 meses aprox.
Grupo 0+: hasta 13 kg
o de dos años aprox.
U 3)
,
o de seis meses a cuatro años aprox.U 4)
,
Grupo III: de 22 a 36 kg
o de seis meses a 12 años aprox.
U 4)UF 4)UF 4)X
3)
Desplace el asiento delantero al máximo hacia delante para montar un asiento infantil orientado hacia atrás, luego vuelva a desplazar
el asiento delantero conforme a las instrucciones del asiento infantil.
4) Asiento infantil orientado hacia delante; coloque el respaldo del asiento infantil en contacto con el respaldo del asiento del vehículo.
Ajuste la altura del reposacabezas o desmóntelo si fuera necesario; no desplace hacia atrás el asiento situado delante del niño más
de la mitad de su recorrido ni incline el respaldo más de 25°.
Page 72 of 281
70Asientos, sistemas de seguridadBus - asientos traserosNivel de peso o de edadAsientos traserosGrupo 0: hasta 10 kg
o 10 meses aprox.
Grupo 0+: hasta 13 kg
o de dos años aprox.
X
Grupo I: de 9 a 18 kg
o de seis meses a cuatro años aprox.XGrupo II: de 15 a 25 kg
o de tres a siete años aprox.
Grupo III: de 22 a 36 kg
o de seis meses a 12 años aprox.
X
Page 73 of 281
Asientos, sistemas de seguridad71Cabina doble - asientos traserosNivel de peso o de edadAsientos de la 2ª filaExteriorCentralGrupo 0: hasta 10 kg
o 10 meses aprox.
Grupo 0+: hasta 13 kg
o de dos años aprox.
UX
Grupo I: de 9 a 18 kg
o de seis meses a cuatro años aprox.UXGrupo II: de 15 a 25 kg
o de tres a siete años aprox.
Grupo III: de 22 a 36 kg
o de seis meses a 12 años aprox.
UX
U:adecuado para sistemas de retención de categoría universal para su uso en este grupo de peso y edad, en combi‐ nación con cinturones de seguridad de tres puntos.UF:adecuado para sistemas de retención de categoría universal orientados hacia delante para su uso en este grupo
de peso y edad, en combinación con cinturones de seguridad de tres puntos.<:adecuada para un sistema de retención infantil ISOFIX con soportes de montaje y puntos de anclaje, si los hay. Si
se utiliza un sistema de retención infantil ISOFIX, sólo pueden utilizarse sistemas homologados para el vehículo. Consulte " Opciones permitidas para el montaje de un sistema de retención infantil ISOFIX ".X:posición de asiento inadecuada para niños de este grupo de peso y edad.
Page 74 of 281
72Asientos, sistemas de seguridadOpciones permitidas para el montaje de un sistema de retención infantil ISOFIXCombiClase de pesoClase de
tamañoFijaciónAsientos
delanterosAsientos de la 2ª filaAsientos
de la 3ª filaLado del
conductor
asiento
exterior
Asiento
central
Lado del
acompañante
asiento exteriorGrupo 0: hasta 10 kg
o 10 meses aprox.EISO/R1XILXXXGrupo 0+: hasta 13 kg
o de dos años aprox.EISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXGrupo I: de 9 a 18 kg
o de seis meses a cuatro años
aprox.DISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXX
Page 75 of 281
Asientos, sistemas de seguridad73IL:adecuada para sistemas de retención infantil ISOFIX de las categorías "específica del vehículo", "limitada" o"semiuniversal". El sistema de retención ISOFIX debe estar aprobado para el tipo específico de vehículo.IUF:adecuada para sistemas de retención infantil ISOFIX orientados hacia delante, de categoría universal, aprobados
para su uso en esta clase de peso.X:ningún sistema de retención infantil ISOFIX homologado en esta clase de peso.
Clase de tamaño ISOFIX y dispositivo de asiento
A - ISO/F3:sistema de retención infantil orientado hacia delante, para niños de talla máxima en la clase de peso de 9 a 18 kg.B - ISO/F2:sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de 9 a 18 kg.B1 - ISO/F2X:sistema de retención infantil orientado hacia delante, para niños más pequeños en la clase de peso de
9 a 18 kg.C - ISO/R3:sistema de retención infantil orientado hacia atrás, para niños de talla máxima en la clase de peso
hasta 18 kg.D - ISO/R2:sistema de retención infantil orientado hacia atrás, para niños más pequeños en la clase de peso hasta 18 kg.E - ISO/R1:sistema de retención infantil orientado hacia atrás, para niños pequeños en la clase de peso hasta13 kg.
Page 76 of 281
74PortaobjetosPortaobjetosCompartimentos portaobjetos.....74
Portaobjetos en el tablero de instrumentos ............................. 74
Guantera ................................... 75
Portavasos ................................ 75
Portaobjetos delantero ..............75
Consola del techo ......................76
Portaobjetos bajo el asiento ......76
Portaobjetos sobre la cabina .....77
Compartimento de carga .............77
Argollas ..................................... 78
Sistema organizador de la carga ........................................ 79
Red de seguridad ......................81
Rejilla del compartimento de carga ........................................ 81
Triángulo de advertencia ...........82
Botiquín ..................................... 82
Extintor ...................................... 82
Sistema portaequipajes de te‐
cho ............................................... 83
Portaequipajes de techo ............83
Información sobre la carga ..........83Compartimentos
portaobjetos9 Advertencia
No guarde objetos pesados o
afilados en los compartimentos
portaobjetos. En caso contrario,
por una frenada brusca, un
cambio repentino de dirección o un accidente, los ocupantes del
vehículo podrían sufrir lesiones
por el impacto de los objetos.
Portaobjetos en el tablero
de instrumentos
Hay compartimentos portaobjetos,
bolsillos y bandejas en el tablero de
instrumentos.
En la parte superior del tablero de
instrumentos hay un soporte para el
teléfono y un portamonedas con clip para tiques.
La bandeja situada en la parte supe‐
rior central del tablero de instrumen‐
tos tiene una tapa.
Page 77 of 281
Portaobjetos75Portadocumentos
Extraiga el portadocumentos del
tablero de instrumentos tirando de la
base hacia usted y luego basculán‐
dolo hacia abajo.
Para guardarlo, suba la base hasta
que el portadocumentos esté en posi‐ ción horizontal y presione para inser‐ tarlo.
Guantera
La guantera debe estar cerrada mien‐
tras se conduce.
Refrigeración de la guantera 3 137.
Portavasos
Los portavasos están situados en
ambos extremos del tablero de instru‐ mentos y en el centro, en la parte
inferior del tablero de instrumentos.
Los portavasos también se pueden
usar para alojar el cenicero portátil
3 91.
Además, pueden haber portavasos
ubicados en el lateral trasero del
asiento delantero central del acom‐
pañante. Respaldo del acompañante abatible 3 75.
En función del modelo, el vehículo
puede estar equipado con portavasos
en la parte inferior delantera de los
asientos traseros.
Portaobjetos delantero En función del modelo, el mamparo
de la cabina puede estar equipado con ganchos para ropa o redes de
almacenamiento.
Los bolsillos de las puertas delante‐
ras contienen portabotellas.

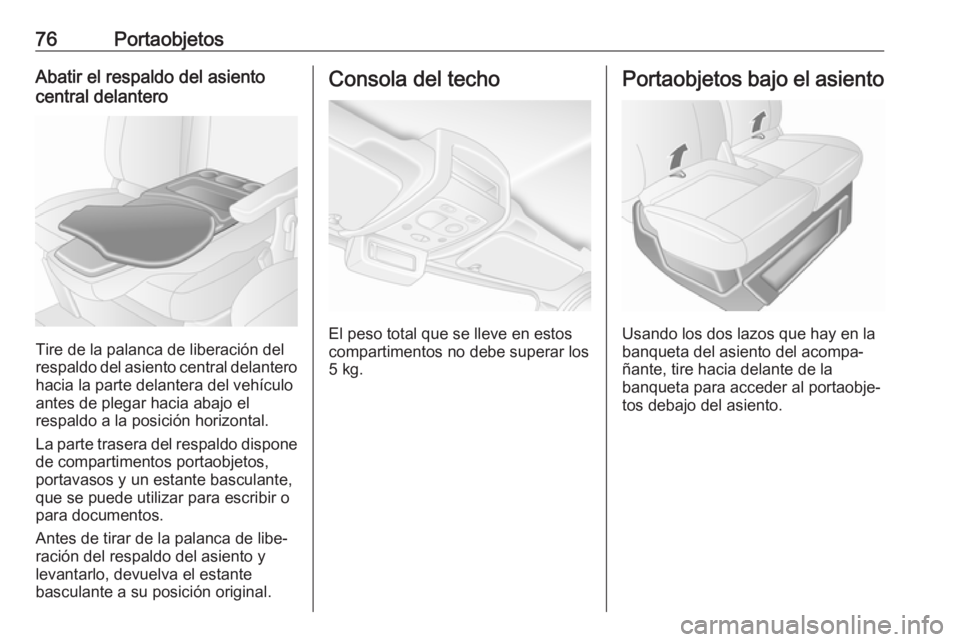

Page 78 of 281
76PortaobjetosAbatir el respaldo del asiento
central delantero
Tire de la palanca de liberación del
respaldo del asiento central delantero hacia la parte delantera del vehículo
antes de plegar hacia abajo el
respaldo a la posición horizontal.
La parte trasera del respaldo dispone
de compartimentos portaobjetos,
portavasos y un estante basculante,
que se puede utilizar para escribir o
para documentos.
Antes de tirar de la palanca de libe‐
ración del respaldo del asiento y
levantarlo, devuelva el estante
basculante a su posición original.
Consola del techo
El peso total que se lleve en estos
compartimentos no debe superar los
5 kg.
Portaobjetos bajo el asiento
Usando los dos lazos que hay en la
banqueta del asiento del acompa‐ ñante, tire hacia delante de la
banqueta para acceder al portaobje‐
tos debajo del asiento.

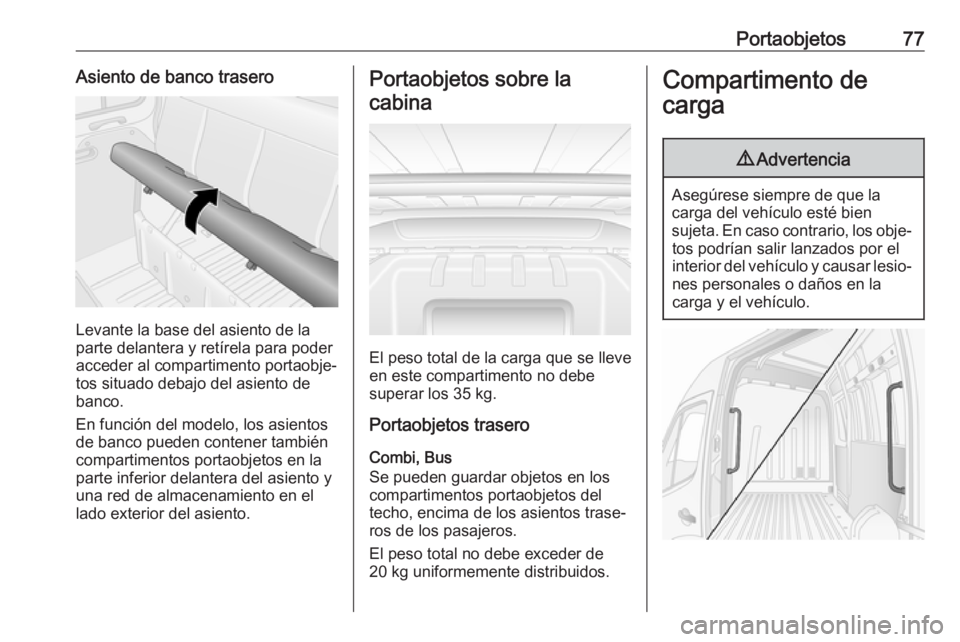

Page 79 of 281
Portaobjetos77Asiento de banco trasero
Levante la base del asiento de la
parte delantera y retírela para poder acceder al compartimento portaobje‐
tos situado debajo del asiento de
banco.
En función del modelo, los asientos
de banco pueden contener también
compartimentos portaobjetos en la
parte inferior delantera del asiento y
una red de almacenamiento en el
lado exterior del asiento.
Portaobjetos sobre la
cabina
El peso total de la carga que se lleve
en este compartimento no debe
superar los 35 kg.
Portaobjetos trasero
Combi, Bus
Se pueden guardar objetos en los
compartimentos portaobjetos del
techo, encima de los asientos trase‐
ros de los pasajeros.
El peso total no debe exceder de
20 kg uniformemente distribuidos.
Compartimento de
carga9 Advertencia
Asegúrese siempre de que la
carga del vehículo esté bien
sujeta. En caso contrario, los obje‐ tos podrían salir lanzados por elinterior del vehículo y causar lesio‐ nes personales o daños en la
carga y el vehículo.

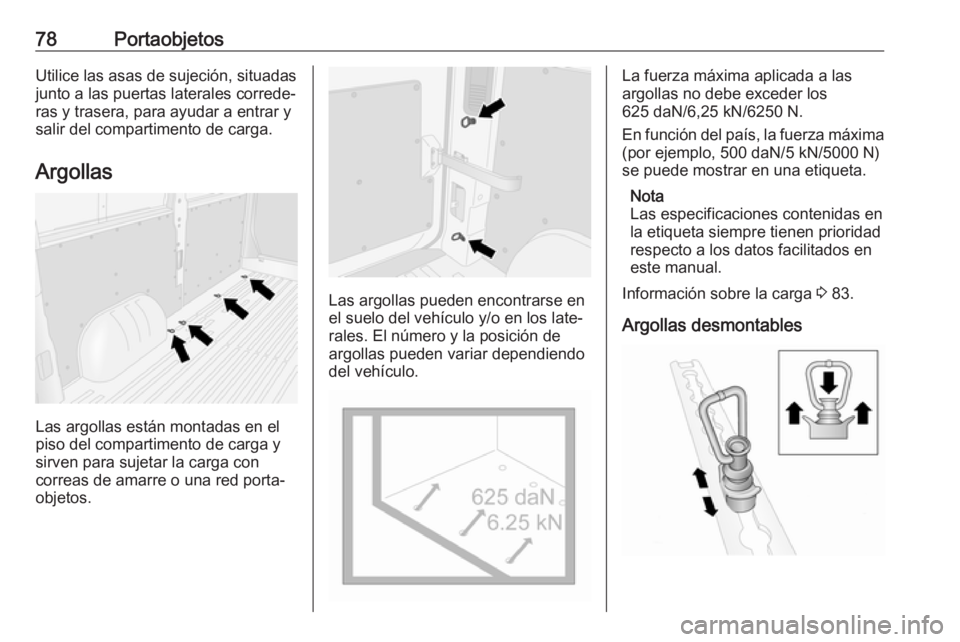

Page 80 of 281
78PortaobjetosUtilice las asas de sujeción, situadas
junto a las puertas laterales correde‐
ras y trasera, para ayudar a entrar y
salir del compartimento de carga.
Argollas
Las argollas están montadas en el
piso del compartimento de carga y
sirven para sujetar la carga con
correas de amarre o una red porta‐
objetos.
Las argollas pueden encontrarse en
el suelo del vehículo y/o en los late‐
rales. El número y la posición de
argollas pueden variar dependiendo
del vehículo.
La fuerza máxima aplicada a las
argollas no debe exceder los
625 daN/6,25 kN/6250 N.
En función del país, la fuerza máxima
(por ejemplo, 500 daN/5 kN/5000 N)
se puede mostrar en una etiqueta.
Nota
Las especificaciones contenidas en la etiqueta siempre tienen prioridad
respecto a los datos facilitados en
este manual.
Información sobre la carga 3 83.
Argollas desmontables
