OPEL MOVANO_B 2020 Ohjekirja (in Finnish)

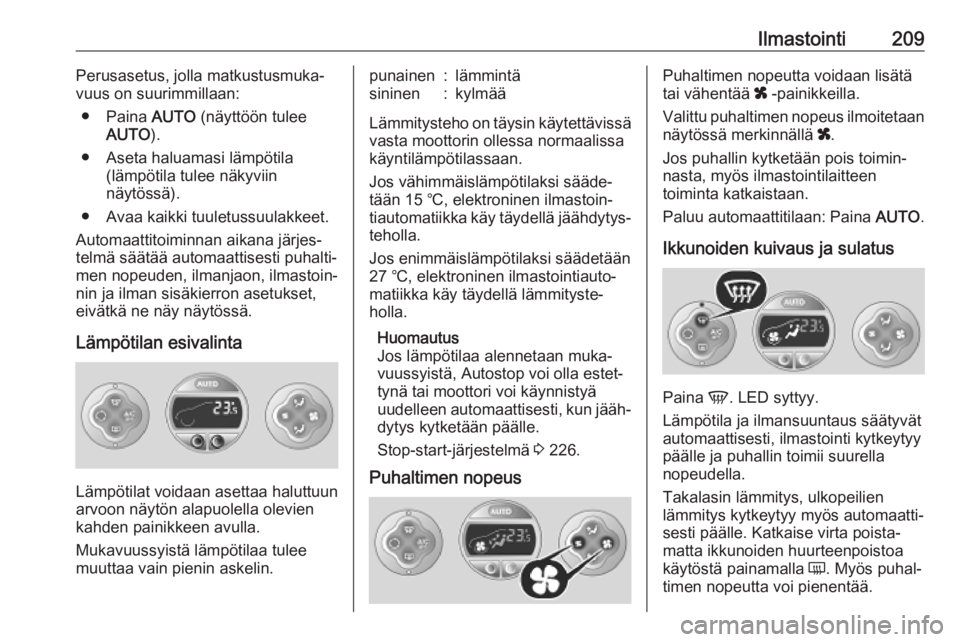

Ilmastointi209Perusasetus, jolla matkustusmuka‐
vuus on suurimmillaan:
● Paina AUTO (näyttöön tulee
AUTO ).
● Aseta haluamasi lämpötila (lämpötila tulee näkyviin
näytössä).
● Avaa kaikki tuuletussuulakkeet.
Automaattitoiminnan aikana järjes‐
telmä säätää automaattisesti puhalti‐
men nopeuden, ilmanjaon, ilmastoin‐
nin ja ilman sisäkierron asetukset,
eivätkä ne näy näytössä.
Lämpötilan esivalinta
Lämpötilat voidaan asettaa haluttuun
arvoon näytön alapuolella olevien
kahden painikkeen avulla.
Mukavuussyistä lämpötilaa tulee
muuttaa vain pienin askelin.
punainen:lämmintäsininen:kylmää
Lämmitysteho on täysin käytettävissä
vasta moottorin ollessa normaalissa
käyntilämpötilassaan.
Jos vähimmäislämpötilaksi sääde‐
tään 15 ℃, elektroninen ilmastoin‐
tiautomatiikka käy täydellä jäähdytys‐ teholla.
Jos enimmäislämpötilaksi säädetään
27 ℃, elektroninen ilmastointiauto‐
matiikka käy täydellä lämmityste‐
holla.
Huomautus
Jos lämpötilaa alennetaan muka‐
vuussyistä, Autostop voi olla estet‐
tynä tai moottori voi käynnistyä
uudelleen automaattisesti, kun jääh‐
dytys kytketään päälle.
Stop-start-järjestelmä 3 226.
Puhaltimen nopeus
Puhaltimen nopeutta voidaan lisätä
tai vähentää x -painikkeilla.
Valittu puhaltimen nopeus ilmoitetaan näytössä merkinnällä x.
Jos puhallin kytketään pois toimin‐ nasta, myös ilmastointilaitteen
toiminta katkaistaan.
Paluu automaattitilaan: Paina AUTO.
Ikkunoiden kuivaus ja sulatus
Paina V. LED syttyy.
Lämpötila ja ilmansuuntaus säätyvät
automaattisesti, ilmastointi kytkeytyy
päälle ja puhallin toimii suurella
nopeudella.
Takalasin lämmitys, ulkopeilien
lämmitys kytkeytyy myös automaatti‐
sesti päälle. Katkaise virta poista‐
matta ikkunoiden huurteenpoistoa
käytöstä painamalla Ü. Myös puhal‐
timen nopeutta voi pienentää.

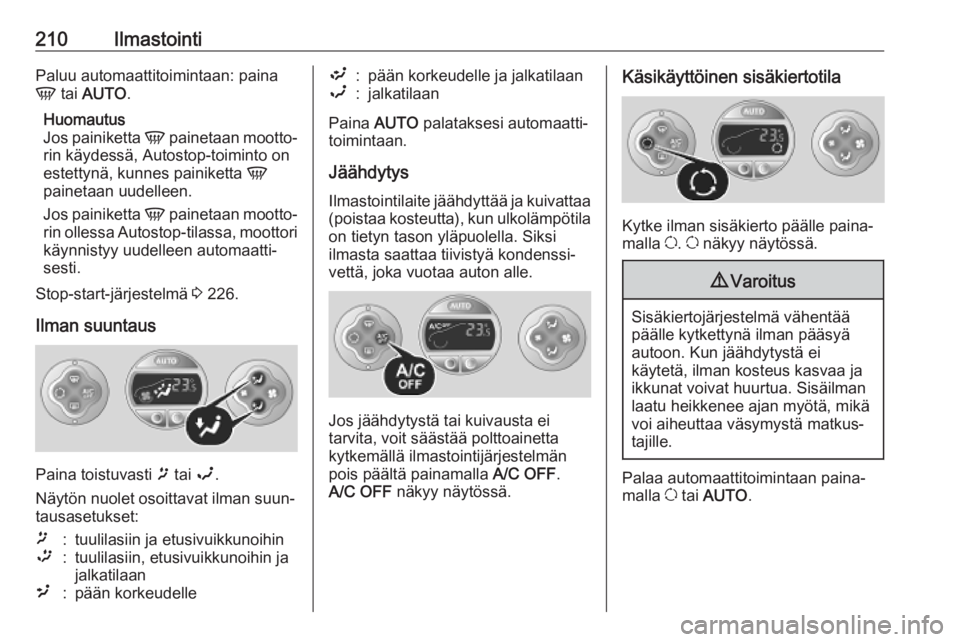

210IlmastointiPaluu automaattitoimintaan: paina
V tai AUTO .
Huomautus
Jos painiketta V painetaan mootto‐
rin käydessä, Autostop-toiminto on
estettynä, kunnes painiketta V
painetaan uudelleen.
Jos painiketta V painetaan mootto‐
rin ollessa Autostop-tilassa, moottori
käynnistyy uudelleen automaatti‐
sesti.
Stop-start-järjestelmä 3 226.
Ilman suuntaus
Paina toistuvasti ï tai î.
Näytön nuolet osoittavat ilman suun‐
tausasetukset:
ï:tuulilasiin ja etusivuikkunoihin™:tuulilasiin, etusivuikkunoihin ja
jalkatilaan²:pään korkeudelle³:pään korkeudelle ja jalkatilaanî:jalkatilaan
Paina AUTO palataksesi automaatti‐
toimintaan.
Jäähdytys Ilmastointilaite jäähdyttää ja kuivattaa
(poistaa kosteutta), kun ulkolämpötila on tietyn tason yläpuolella. Siksi
ilmasta saattaa tiivistyä kondenssi‐
vettä, joka vuotaa auton alle.
Jos jäähdytystä tai kuivausta ei
tarvita, voit säästää polttoainetta
kytkemällä ilmastointijärjestelmän
pois päältä painamalla A/C OFF.
A/C OFF näkyy näytössä.
Käsikäyttöinen sisäkiertotila
Kytke ilman sisäkierto päälle paina‐
malla u. u näkyy näytössä.
9 Varoitus
Sisäkiertojärjestelmä vähentää
päälle kytkettynä ilman pääsyä
autoon. Kun jäähdytystä ei
käytetä, ilman kosteus kasvaa ja
ikkunat voivat huurtua. Sisäilman
laatu heikkenee ajan myötä, mikä
voi aiheuttaa väsymystä matkus‐
tajille.
Palaa automaattitoimintaan paina‐
malla u tai AUTO .

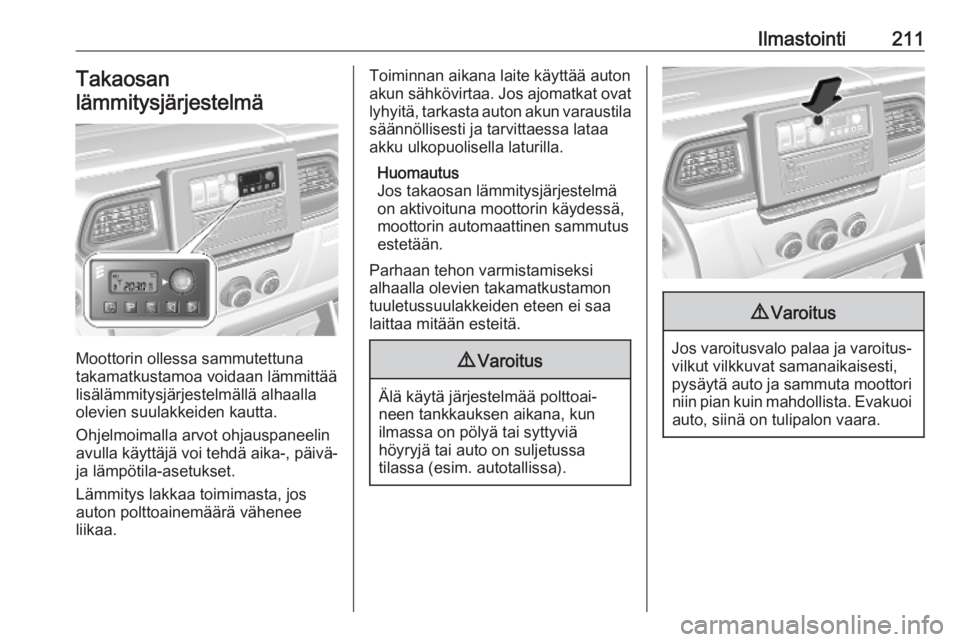

Ilmastointi211Takaosan
lämmitysjärjestelmä
Moottorin ollessa sammutettuna
takamatkustamoa voidaan lämmittää
lisälämmitysjärjestelmällä alhaalla
olevien suulakkeiden kautta.
Ohjelmoimalla arvot ohjauspaneelin
avulla käyttäjä voi tehdä aika-, päivä-
ja lämpötila-asetukset.
Lämmitys lakkaa toimimasta, jos
auton polttoainemäärä vähenee
liikaa.
Toiminnan aikana laite käyttää auton
akun sähkövirtaa. Jos ajomatkat ovat
lyhyitä, tarkasta auton akun varaustila säännöllisesti ja tarvittaessa lataa
akku ulkopuolisella laturilla.
Huomautus
Jos takaosan lämmitysjärjestelmä
on aktivoituna moottorin käydessä,
moottorin automaattinen sammutus estetään.
Parhaan tehon varmistamiseksi
alhaalla olevien takamatkustamon
tuuletussuulakkeiden eteen ei saa
laittaa mitään esteitä.9 Varoitus
Älä käytä järjestelmää polttoai‐
neen tankkauksen aikana, kun
ilmassa on pölyä tai syttyviä
höyryjä tai auto on suljetussa
tilassa (esim. autotallissa).
9 Varoitus
Jos varoitusvalo palaa ja varoitus‐
vilkut vilkkuvat samanaikaisesti,pysäytä auto ja sammuta moottori niin pian kuin mahdollista. Evakuoi auto, siinä on tulipalon vaara.

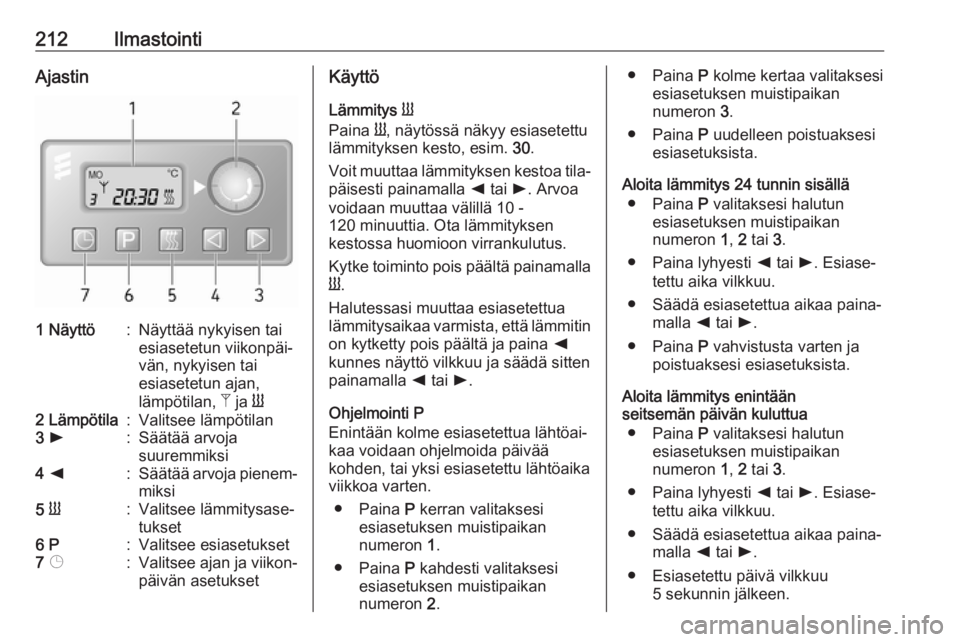

212IlmastointiAjastin1 Näyttö:Näyttää nykyisen tai
esiasetetun viikonpäi‐
vän, nykyisen tai
esiasetetun ajan,
lämpötilan, Z ja Y2 Lämpötila:Valitsee lämpötilan3 l:Säätää arvoja
suuremmiksi4 k:Säätää arvoja pienem‐
miksi5 Y:Valitsee lämmitysase‐
tukset6 P:Valitsee esiasetukset7 Þ:Valitsee ajan ja viikon‐
päivän asetuksetKäyttö
Lämmitys Y
Paina Y, näytössä näkyy esiasetettu
lämmityksen kesto, esim. 30.
Voit muuttaa lämmityksen kestoa tila‐
päisesti painamalla k tai l. Arvoa
voidaan muuttaa välillä 10 -
120 minuuttia. Ota lämmityksen
kestossa huomioon virrankulutus.
Kytke toiminto pois päältä painamalla
Y .
Halutessasi muuttaa esiasetettua
lämmitysaikaa varmista, että lämmitin on kytketty pois päältä ja paina k
kunnes näyttö vilkkuu ja säädä sitten painamalla k tai l.
Ohjelmointi P
Enintään kolme esiasetettua lähtöai‐
kaa voidaan ohjelmoida päivää
kohden, tai yksi esiasetettu lähtöaika
viikkoa varten.
● Paina P kerran valitaksesi
esiasetuksen muistipaikan
numeron 1.
● Paina P kahdesti valitaksesi
esiasetuksen muistipaikan
numeron 2.● Paina P kolme kertaa valitaksesi
esiasetuksen muistipaikan
numeron 3.
● Paina P uudelleen poistuaksesi
esiasetuksista.
Aloita lämmitys 24 tunnin sisällä ● Paina P valitaksesi halutun
esiasetuksen muistipaikan
numeron 1, 2 tai 3.
● Paina lyhyesti k tai l. Esiase‐
tettu aika vilkkuu.
● Säädä esiasetettua aikaa paina‐ malla k tai l.
● Paina P vahvistusta varten ja
poistuaksesi esiasetuksista.
Aloita lämmitys enintään
seitsemän päivän kuluttua
● Paina P valitaksesi halutun
esiasetuksen muistipaikan
numeron 1, 2 tai 3.
● Paina lyhyesti k tai l. Esiase‐
tettu aika vilkkuu.
● Säädä esiasetettua aikaa paina‐ malla k tai l.
● Esiasetettu päivä vilkkuu 5 sekunnin jälkeen.

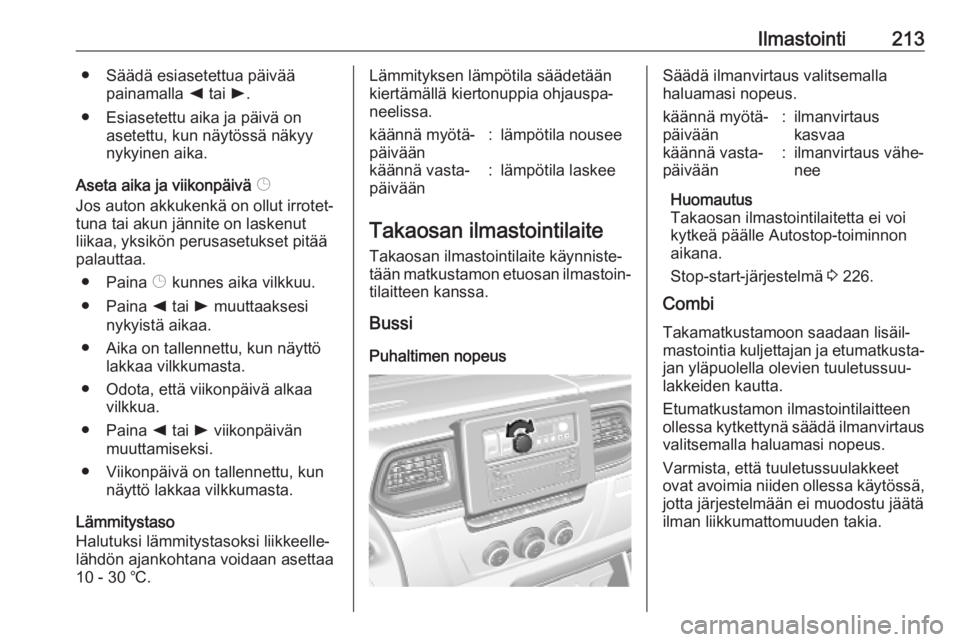

Ilmastointi213● Säädä esiasetettua päivääpainamalla k tai l.
● Esiasetettu aika ja päivä on asetettu, kun näytössä näkyy
nykyinen aika.
Aseta aika ja viikonpäivä Þ
Jos auton akkukenkä on ollut irrotet‐ tuna tai akun jännite on laskenut
liikaa, yksikön perusasetukset pitää
palauttaa.
● Paina Þ kunnes aika vilkkuu.
● Paina k tai l muuttaaksesi
nykyistä aikaa.
● Aika on tallennettu, kun näyttö lakkaa vilkkumasta.
● Odota, että viikonpäivä alkaa vilkkua.
● Paina k tai l viikonpäivän
muuttamiseksi.
● Viikonpäivä on tallennettu, kun näyttö lakkaa vilkkumasta.
Lämmitystaso
Halutuksi lämmitystasoksi liikkeelle‐
lähdön ajankohtana voidaan asettaa
10 - 30 ℃.Lämmityksen lämpötila säädetään
kiertämällä kiertonuppia ohjauspa‐
neelissa.käännä myötä‐
päivään:lämpötila nouseekäännä vasta‐
päivään:lämpötila laskee
Takaosan ilmastointilaite
Takaosan ilmastointilaite käynniste‐
tään matkustamon etuosan ilmastoin‐
tilaitteen kanssa.
Bussi
Puhaltimen nopeus
Säädä ilmanvirtaus valitsemalla
haluamasi nopeus.käännä myötä‐
päivään:ilmanvirtaus
kasvaakäännä vasta‐
päivään:ilmanvirtaus vähe‐
nee
Huomautus
Takaosan ilmastointilaitetta ei voi
kytkeä päälle Autostop-toiminnon
aikana.
Stop-start-järjestelmä 3 226.
Combi
Takamatkustamoon saadaan lisäil‐
mastointia kuljettajan ja etumatkusta‐ jan yläpuolella olevien tuuletussuu‐
lakkeiden kautta.
Etumatkustamon ilmastointilaitteen
ollessa kytkettynä säädä ilmanvirtaus valitsemalla haluamasi nopeus.
Varmista, että tuuletussuulakkeet
ovat avoimia niiden ollessa käytössä,
jotta järjestelmään ei muodostu jäätä
ilman liikkumattomuuden takia.

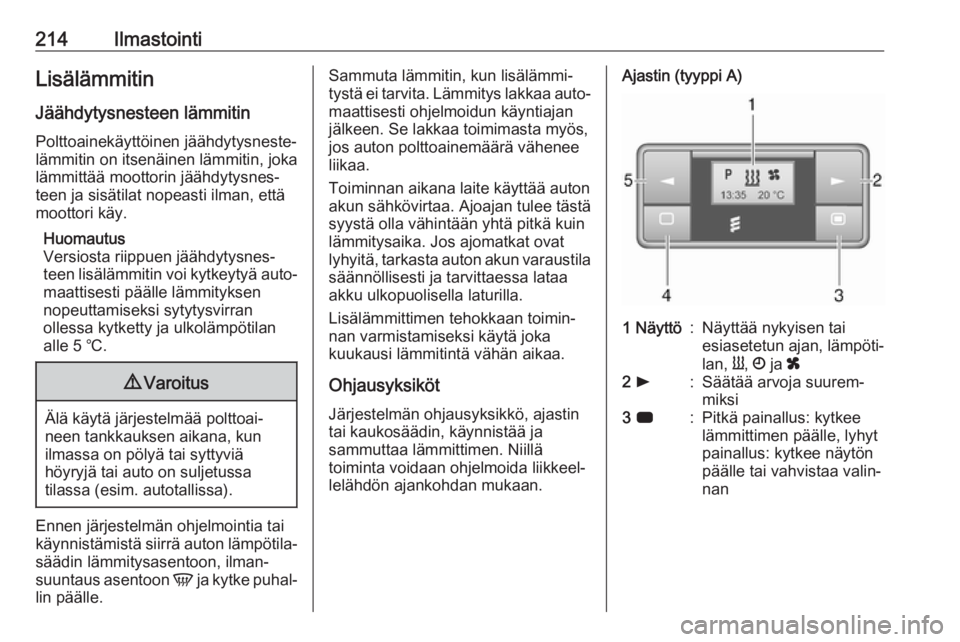

214IlmastointiLisälämmitinJäähdytysnesteen lämmitin
Polttoainekäyttöinen jäähdytysneste‐
lämmitin on itsenäinen lämmitin, joka lämmittää moottorin jäähdytysnes‐
teen ja sisätilat nopeasti ilman, että
moottori käy.
Huomautus
Versiosta riippuen jäähdytysnes‐ teen lisälämmitin voi kytkeytyä auto‐
maattisesti päälle lämmityksen
nopeuttamiseksi sytytysvirran
ollessa kytketty ja ulkolämpötilan
alle 5 ℃.9 Varoitus
Älä käytä järjestelmää polttoai‐
neen tankkauksen aikana, kun
ilmassa on pölyä tai syttyviä
höyryjä tai auto on suljetussa
tilassa (esim. autotallissa).
Ennen järjestelmän ohjelmointia tai
käynnistämistä siirrä auton lämpötila‐
säädin lämmitysasentoon, ilman‐
suuntaus asentoon V ja kytke puhal‐
lin päälle.
Sammuta lämmitin, kun lisälämmi‐
tystä ei tarvita. Lämmitys lakkaa auto‐ maattisesti ohjelmoidun käyntiajan
jälkeen. Se lakkaa toimimasta myös, jos auton polttoainemäärä vähenee
liikaa.
Toiminnan aikana laite käyttää auton
akun sähkövirtaa. Ajoajan tulee tästä
syystä olla vähintään yhtä pitkä kuin
lämmitysaika. Jos ajomatkat ovat
lyhyitä, tarkasta auton akun varaustila
säännöllisesti ja tarvittaessa lataa
akku ulkopuolisella laturilla.
Lisälämmittimen tehokkaan toimin‐
nan varmistamiseksi käytä joka
kuukausi lämmitintä vähän aikaa.
Ohjausyksiköt
Järjestelmän ohjausyksikkö, ajastin
tai kaukosäädin, käynnistää ja
sammuttaa lämmittimen. Niillä
toiminta voidaan ohjelmoida liikkeel‐
lelähdön ajankohdan mukaan.Ajastin (tyyppi A)1 Näyttö:Näyttää nykyisen tai
esiasetetun ajan, lämpöti‐
lan, Y, Ö ja x2 l:Säätää arvoja suurem‐
miksi3 7:Pitkä painallus: kytkee
lämmittimen päälle, lyhyt
painallus: kytkee näytön
päälle tai vahvistaa valin‐
nan

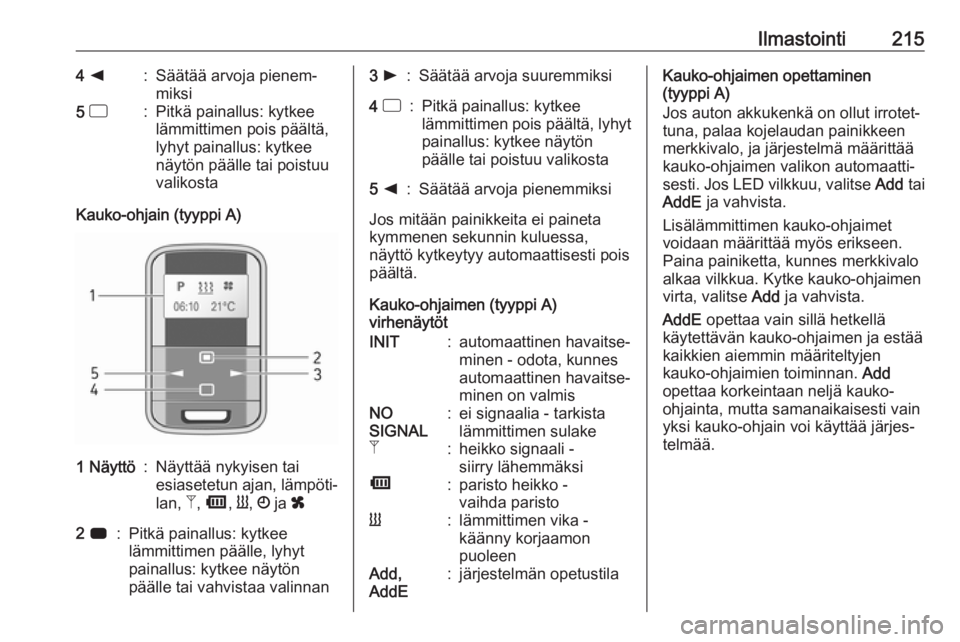

Ilmastointi2154 k:Säätää arvoja pienem‐
miksi5 d:Pitkä painallus: kytkee
lämmittimen pois päältä,
lyhyt painallus: kytkee
näytön päälle tai poistuu
valikosta
Kauko-ohjain (tyyppi A)
1 Näyttö:Näyttää nykyisen tai
esiasetetun ajan, lämpöti‐
lan, Z, Ü , Y , Ö ja x2 7:Pitkä painallus: kytkee
lämmittimen päälle, lyhyt
painallus: kytkee näytön
päälle tai vahvistaa valinnan3 l:Säätää arvoja suuremmiksi4 d:Pitkä painallus: kytkee
lämmittimen pois päältä, lyhyt
painallus: kytkee näytön
päälle tai poistuu valikosta5 k:Säätää arvoja pienemmiksi
Jos mitään painikkeita ei paineta
kymmenen sekunnin kuluessa,
näyttö kytkeytyy automaattisesti pois
päältä.
Kauko-ohjaimen (tyyppi A)
virhenäytöt
INIT:automaattinen havaitse‐
minen - odota, kunnes
automaattinen havaitse‐
minen on valmisNO
SIGNAL:ei signaalia - tarkista
lämmittimen sulakeZ:heikko signaali -
siirry lähemmäksiÜ:paristo heikko -
vaihda paristoY:lämmittimen vika -
käänny korjaamon
puoleenAdd,
AddE:järjestelmän opetustilaKauko-ohjaimen opettaminen
(tyyppi A)
Jos auton akkukenkä on ollut irrotet‐
tuna, palaa kojelaudan painikkeen
merkkivalo, ja järjestelmä määrittää
kauko-ohjaimen valikon automaatti‐
sesti. Jos LED vilkkuu, valitse Add tai
AddE ja vahvista.
Lisälämmittimen kauko-ohjaimet
voidaan määrittää myös erikseen.
Paina painiketta, kunnes merkkivalo
alkaa vilkkua. Kytke kauko-ohjaimen
virta, valitse Add ja vahvista.
AddE opettaa vain sillä hetkellä
käytettävän kauko-ohjaimen ja estää
kaikkien aiemmin määriteltyjen
kauko-ohjaimien toiminnan. Add
opettaa korkeintaan neljä kauko-
ohjainta, mutta samanaikaisesti vain
yksi kauko-ohjain voi käyttää järjes‐
telmää.

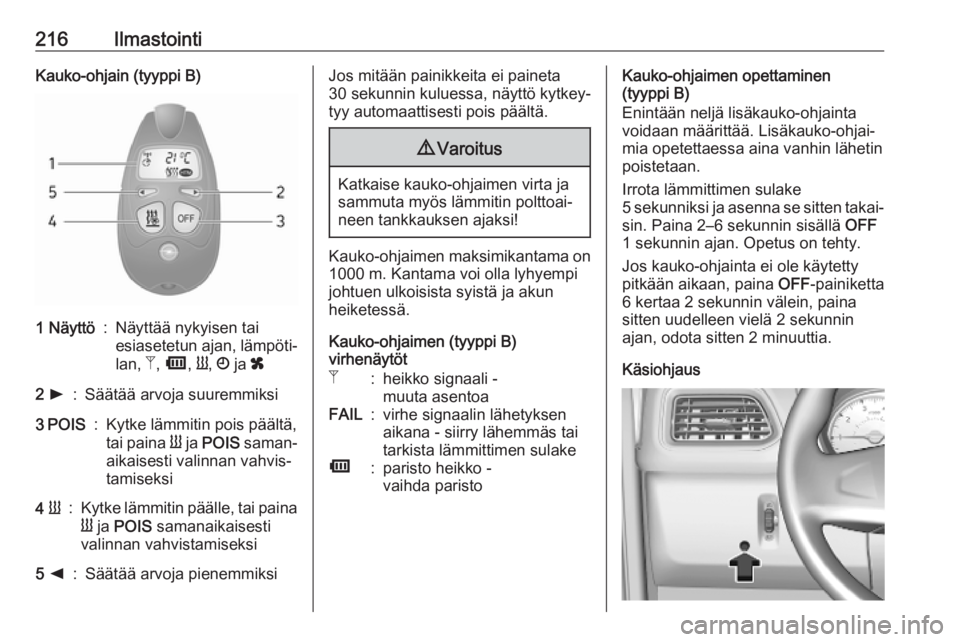

216IlmastointiKauko-ohjain (tyyppi B)1 Näyttö:Näyttää nykyisen tai
esiasetetun ajan, lämpöti‐
lan, Z, Ü , Y , Ö ja x2 l:Säätää arvoja suuremmiksi3 POIS:Kytke lämmitin pois päältä,
tai paina Y ja POIS saman‐
aikaisesti valinnan vahvis‐
tamiseksi4 Y:Kytke lämmitin päälle, tai paina
Y ja POIS samanaikaisesti
valinnan vahvistamiseksi5 k:Säätää arvoja pienemmiksiJos mitään painikkeita ei paineta
30 sekunnin kuluessa, näyttö kytkey‐
tyy automaattisesti pois päältä.9 Varoitus
Katkaise kauko-ohjaimen virta ja
sammuta myös lämmitin polttoai‐
neen tankkauksen ajaksi!
Kauko-ohjaimen maksimikantama on 1000 m. Kantama voi olla lyhyempi
johtuen ulkoisista syistä ja akun
heiketessä.
Kauko-ohjaimen (tyyppi B)
virhenäytöt
Z:heikko signaali -
muuta asentoaFAIL:virhe signaalin lähetyksen
aikana - siirry lähemmäs tai
tarkista lämmittimen sulakeÜ:paristo heikko -
vaihda paristoKauko-ohjaimen opettaminen
(tyyppi B)
Enintään neljä lisäkauko-ohjainta
voidaan määrittää. Lisäkauko-ohjai‐
mia opetettaessa aina vanhin lähetin
poistetaan.
Irrota lämmittimen sulake
5 sekunniksi ja asenna se sitten takai‐ sin. Paina 2–6 sekunnin sisällä OFF
1 sekunnin ajan. Opetus on tehty.
Jos kauko-ohjainta ei ole käytetty pitkään aikaan, paina OFF-painiketta
6 kertaa 2 sekunnin välein, paina
sitten uudelleen vielä 2 sekunnin
ajan, odota sitten 2 minuuttia.
Käsiohjaus

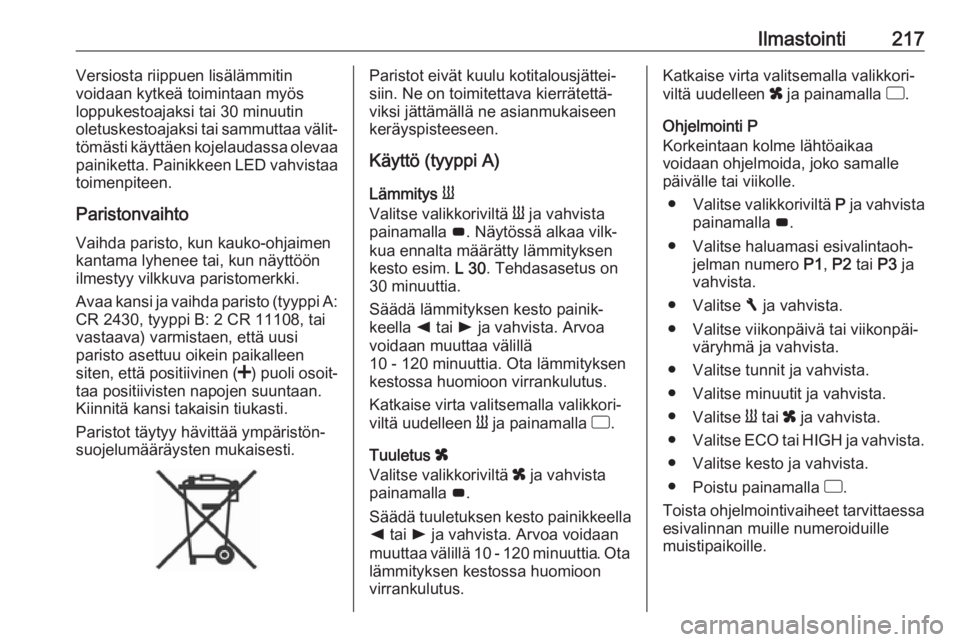

Ilmastointi217Versiosta riippuen lisälämmitin
voidaan kytkeä toimintaan myös loppukestoajaksi tai 30 minuutin
oletuskestoajaksi tai sammuttaa välit‐
tömästi käyttäen kojelaudassa olevaa
painiketta. Painikkeen LED vahvistaa
toimenpiteen.
Paristonvaihto
Vaihda paristo, kun kauko-ohjaimen
kantama lyhenee tai, kun näyttöön
ilmestyy vilkkuva paristomerkki.
Avaa kansi ja vaihda paristo (tyyppi A:
CR 2430, tyyppi B: 2 CR 11108, tai
vastaava) varmistaen, että uusi
paristo asettuu oikein paikalleen
siten, että positiivinen ( <) puoli osoit‐
taa positiivisten napojen suuntaan.
Kiinnitä kansi takaisin tiukasti.
Paristot täytyy hävittää ympäristön‐
suojelumääräysten mukaisesti.Paristot eivät kuulu kotitalousjättei‐
siin. Ne on toimitettava kierrätettä‐
viksi jättämällä ne asianmukaiseen keräyspisteeseen.
Käyttö (tyyppi A)
Lämmitys Y
Valitse valikkoriviltä Y ja vahvista
painamalla G. Näytössä alkaa vilk‐
kua ennalta määrätty lämmityksen
kesto esim. L 30. Tehdasasetus on
30 minuuttia.
Säädä lämmityksen kesto painik‐
keella k tai l ja vahvista. Arvoa
voidaan muuttaa välillä
10 - 120 minuuttia. Ota lämmityksen kestossa huomioon virrankulutus.
Katkaise virta valitsemalla valikkori‐
viltä uudelleen Y ja painamalla d.
Tuuletus x
Valitse valikkoriviltä x ja vahvista
painamalla G.
Säädä tuuletuksen kesto painikkeella
k tai l ja vahvista. Arvoa voidaan
muuttaa välillä 10 - 120 minuuttia. Ota lämmityksen kestossa huomioon
virrankulutus.Katkaise virta valitsemalla valikkori‐
viltä uudelleen x ja painamalla d.
Ohjelmointi P
Korkeintaan kolme lähtöaikaa
voidaan ohjelmoida, joko samalle
päivälle tai viikolle.
● Valitse valikkoriviltä P ja vahvista
painamalla G.
● Valitse haluamasi esivalintaoh‐ jelman numero P1, P2 tai P3 ja
vahvista.
● Valitse F ja vahvista.
● Valitse viikonpäivä tai viikonpäi‐ väryhmä ja vahvista.
● Valitse tunnit ja vahvista.
● Valitse minuutit ja vahvista.
● Valitse Y tai x ja vahvista.
● Valitse ECO tai HIGH ja vahvista.
● Valitse kesto ja vahvista.
● Poistu painamalla d.
Toista ohjelmointivaiheet tarvittaessa
esivalinnan muille numeroiduille
muistipaikoille.

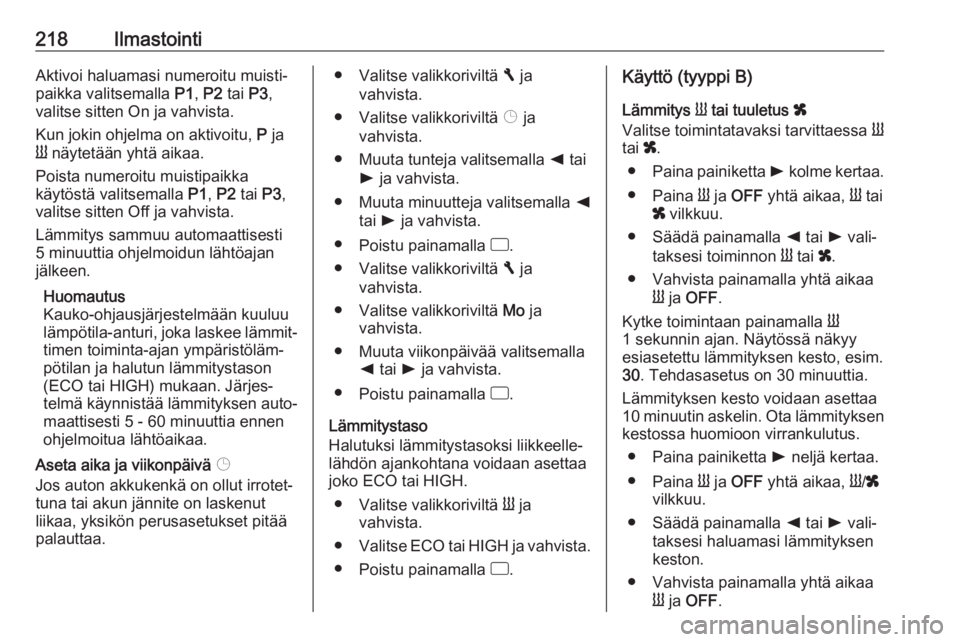

218IlmastointiAktivoi haluamasi numeroitu muisti‐
paikka valitsemalla P1, P2 tai P3,
valitse sitten On ja vahvista.
Kun jokin ohjelma on aktivoitu, P ja
Y näytetään yhtä aikaa.
Poista numeroitu muistipaikka
käytöstä valitsemalla P1, P2 tai P3,
valitse sitten Off ja vahvista.
Lämmitys sammuu automaattisesti
5 minuuttia ohjelmoidun lähtöajan
jälkeen.
Huomautus
Kauko-ohjausjärjestelmään kuuluu
lämpötila-anturi, joka laskee lämmit‐
timen toiminta-ajan ympäristöläm‐
pötilan ja halutun lämmitystason
(ECO tai HIGH) mukaan. Järjes‐
telmä käynnistää lämmityksen auto‐ maattisesti 5 - 60 minuuttia ennen
ohjelmoitua lähtöaikaa.
Aseta aika ja viikonpäivä Þ
Jos auton akkukenkä on ollut irrotet‐
tuna tai akun jännite on laskenut
liikaa, yksikön perusasetukset pitää palauttaa.● Valitse valikkoriviltä F ja
vahvista.
● Valitse valikkoriviltä Þ ja
vahvista.
● Muuta tunteja valitsemalla k tai
l ja vahvista.
● Muuta minuutteja valitsemalla k
tai l ja vahvista.
● Poistu painamalla d.
● Valitse valikkoriviltä F ja
vahvista.
● Valitse valikkoriviltä Mo ja
vahvista.
● Muuta viikonpäivää valitsemalla k tai l ja vahvista.
● Poistu painamalla d.
Lämmitystaso
Halutuksi lämmitystasoksi liikkeelle‐
lähdön ajankohtana voidaan asettaa
joko ECO tai HIGH.
● Valitse valikkoriviltä Y ja
vahvista.
● Valitse ECO tai HIGH ja vahvista.
● Poistu painamalla d.Käyttö (tyyppi B)
Lämmitys Y tai tuuletus x
Valitse toimintatavaksi tarvittaessa Y
tai x.
● Paina painiketta l kolme kertaa.
● Paina Y ja OFF yhtä aikaa, Y tai
x vilkkuu.
● Säädä painamalla k tai l vali‐
taksesi toiminnon Y tai x.
● Vahvista painamalla yhtä aikaa Y ja OFF .
Kytke toimintaan painamalla Y
1 sekunnin ajan. Näytössä näkyy
esiasetettu lämmityksen kesto, esim.
30 . Tehdasasetus on 30 minuuttia.
Lämmityksen kesto voidaan asettaa
10 minuutin askelin. Ota lämmityksen
kestossa huomioon virrankulutus.
● Paina painiketta l neljä kertaa.
● Paina Y ja OFF yhtä aikaa, Y/x
vilkkuu.
● Säädä painamalla k tai l vali‐
taksesi haluamasi lämmityksen
keston.
● Vahvista painamalla yhtä aikaa Y ja OFF .
