Näidikud ja juhtseadised89
Sõltuvalt sõidukist võib sõiduki taga
asuda täiendav pistikupesa.
Elektriliste lisaseadmete ühendamine mittetöötava mootori korral tühjendab sõiduki aku. Maksimaalset
võimsustarvet 120 W ei tohi ületada.
9 Oht
Mitme pistikupesa üheaegsel
kasutamisel ei tohi ühendatud
tarbijate võimsustarve
tulekahjuohu vältimiseks ületada
180 W.
Süüte väljalülitamisel võidakse
pistikupesa välja lülitada.
Lisaks võidakse pistikupesa välja lülitada madala akupinge korral.
Ühendatud elektrilised lisaseadmed
peavad vastama standardis
DIN VDE 40 839 kehtestatud
elektromagnetilise ühilduvuse
nõuetele.Ettevaatust
Mitte ühendada voolu edastavaid
tarvikuid, nt elektrilisi
laadimisseadmeid või akusid.
Ärge kasutage ebasobivaid
pistikuid, sest need võivad
pistikupesi kahjustada.
USB-pesa
Infotainment-süsteemil või
armatuurlaual on USB-pesa M väliste
heliallikate ühendamiseks ja
seadmete laadimiseks.

90Näidikud ja juhtseadised
Märkus
Pesad tuleb alati hoida puhtad ja
kuivad.
AUX-pesa, SD-kaardipesa – vt
Infotainment-süsteemi juhendit.
Induktiivne laadimine
9 Hoiatus
Induktiivne laadimine võib
mõjutada südamestimulaatoreid ja muid meditsiiniseadmeid. Kuivõimalik, pöörduge enne
induktiivse laadimisseadme
kasutamist meditsiinipersonali
poole.9 Hoiatus
Enne mobiilseadme laadimist
eemaldage laadimisseadmest
kõik metallesemed, sest need
võivad väga tuliseks muutuda.
Seadme laadimiseks peab süüde
olema sisse lülitatud.
Mobiiliseadme laadimine:
1. Eemaldage laadimisseadmest kõik objektid.
2. Asetage mobiilseade panipaigas asuvasse laadimisseadmesse
ekraaniga ülespoole.
Laadimise olekut võidakse näidata
infoekraanil.
PMA- või Qi-ühilduvaid
mobiiliseadmeid saab laadida
induktiivselt.
Mõne mobiilseadme korral võib
induktiivseks laadimiseks osutuda
vajalikuks tagakaas koos
kokkuehitatud mähisega või vastav
kaitsekate.
Mobiilseadme kaitsekate võib
mõjutada induktiivset laadimist.
Juhul, kui mobiilseadet ei laeta
õigesti, pöörake seda 180° ja asetage
uuesti laadimisseadmele.

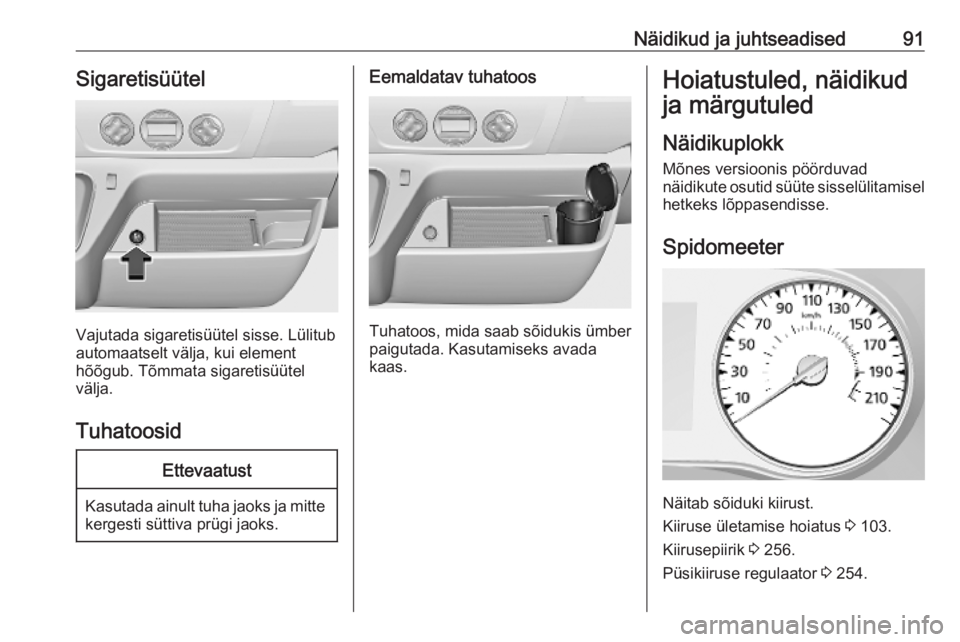

Näidikud ja juhtseadised91Sigaretisüütel
Vajutada sigaretisüütel sisse. Lülitub
automaatselt välja, kui element
hõõgub. Tõmmata sigaretisüütel
välja.
Tuhatoosid
Ettevaatust
Kasutada ainult tuha jaoks ja mitte kergesti süttiva prügi jaoks.
Eemaldatav tuhatoos
Tuhatoos, mida saab sõidukis ümber
paigutada. Kasutamiseks avada
kaas.
Hoiatustuled, näidikud
ja märgutuled
Näidikuplokk
Mõnes versioonis pöörduvad
näidikute osutid süüte sisselülitamisel hetkeks lõppasendisse.
Spidomeeter
Näitab sõiduki kiirust.
Kiiruse ületamise hoiatus 3 103.
Kiirusepiirik 3 256.
Püsikiiruse regulaator 3 254.

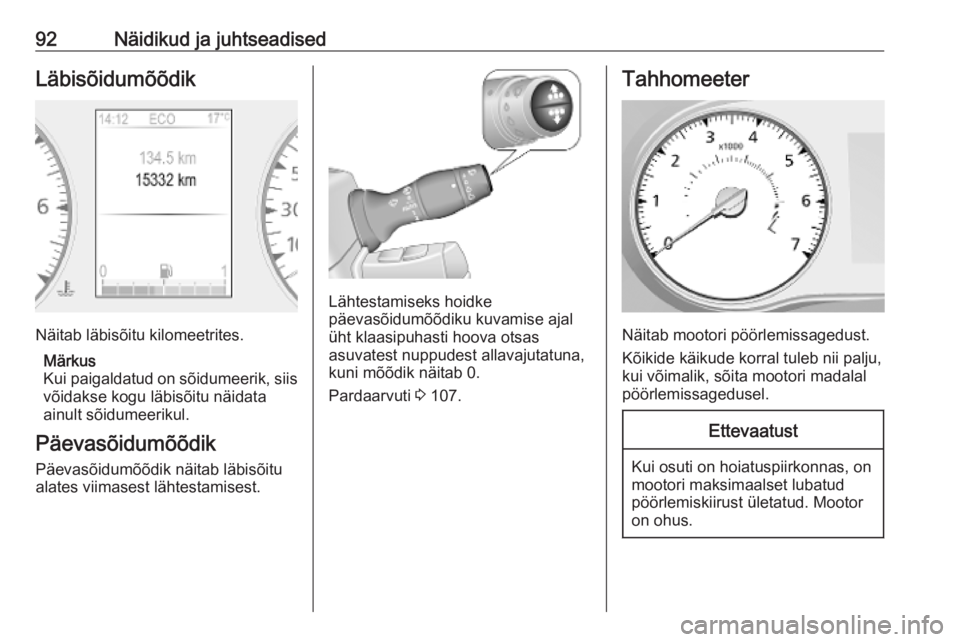

92Näidikud ja juhtseadisedLäbisõidumõõdik
Näitab läbisõitu kilomeetrites.Märkus
Kui paigaldatud on sõidumeerik, siis võidakse kogu läbisõitu näidata
ainult sõidumeerikul.
Päevasõidumõõdik
Päevasõidumõõdik näitab läbisõitu
alates viimasest lähtestamisest.
Lähtestamiseks hoidke
päevasõidumõõdiku kuvamise ajal
üht klaasipuhasti hoova otsas
asuvatest nuppudest allavajutatuna,
kuni mõõdik näitab 0.
Pardaarvuti 3 107.
Tahhomeeter
Näitab mootori pöörlemissagedust.
Kõikide käikude korral tuleb nii palju, kui võimalik, sõita mootori madalal
pöörlemissagedusel.
Ettevaatust
Kui osuti on hoiatuspiirkonnas, on
mootori maksimaalset lubatud
pöörlemiskiirust ületatud. Mootor
on ohus.

Näidikud ja juhtseadised93Kütusetaseme näidik
Näitab kütuse taset paagis.
Sõltuvalt sõiduki mõõdetvast
vedelikust kasutatakse erinevaid
esitusviise.
Kui paagi kütusetase on madal, süttib märgutuli Y ja antakse kuuldav
hoiatussignaal. Tankida kohe 3 267.
Mitte kunagi ei tohi sõita paagi
tühjenemiseni.
Diislikütuse süsteem õhu
väljalaskmine 3 280.
Paaki jäänud kütuse tõttu võib paagi
täitmiseks vajalik kütusekogus olla
ettenähtud mahust väiksem.
AdBlue mõõdik
AdBlue mõõdik näitab praegust paaki
jäänud AdBlue taset.
Kui paagi kütusetase on madal, süttib märgutuli ú 3 101 ja antakse
kuuldav hoiatussignaal. Lisage
vedelikku AdBlue nii pea kui võimalik
et mootori käivitamisel ei tekiks
tõrkeid.
AdBlue 3 239.
Mootori jahutusvedeliku
temperatuurinäidik
Näitab jahutusvedeliku temperatuuri.
vasakpoolne
piirkond:mootori
töötemperatuur ei
ole veel
saavutatudkeskmine piir‐
kond:normaalne
töötemperatuurparempoolne
piirkond:temperatuur liiga
kõrge
Märgutuli W põleb punaselt, kui
temperatuur on liiga kõrge 3 101.

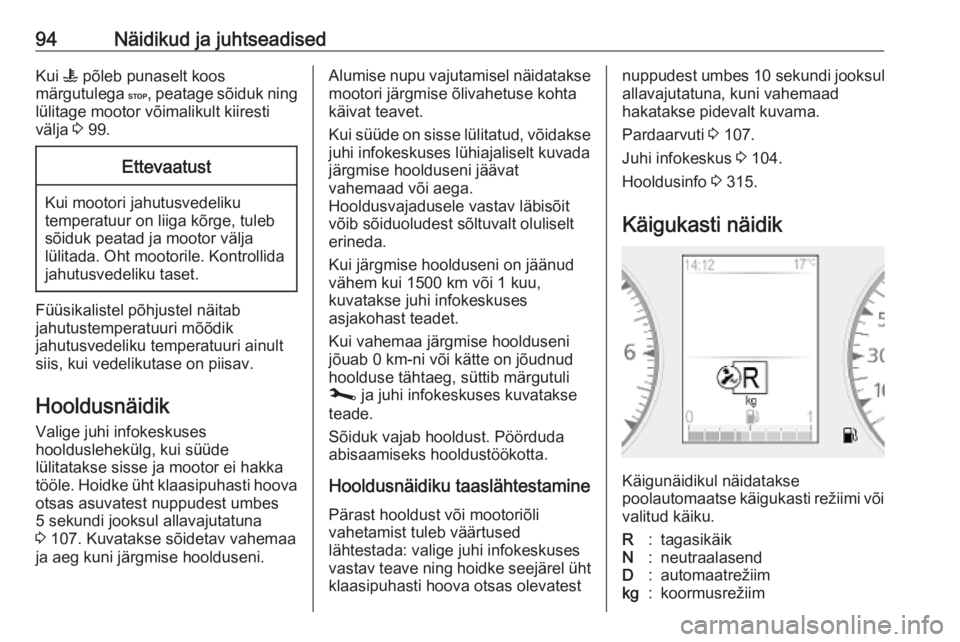

94Näidikud ja juhtseadisedKui W põleb punaselt koos
märgutulega C, peatage sõiduk ning
lülitage mootor võimalikult kiiresti
välja 3 99.Ettevaatust
Kui mootori jahutusvedeliku
temperatuur on liiga kõrge, tuleb
sõiduk peatad ja mootor välja
lülitada. Oht mootorile. Kontrollida jahutusvedeliku taset.
Füüsikalistel põhjustel näitab
jahutustemperatuuri mõõdik
jahutusvedeliku temperatuuri ainult
siis, kui vedelikutase on piisav.
Hooldusnäidik
Valige juhi infokeskuses
hoolduslehekülg, kui süüde
lülitatakse sisse ja mootor ei hakka
tööle. Hoidke üht klaasipuhasti hoova otsas asuvatest nuppudest umbes
5 sekundi jooksul allavajutatuna
3 107. Kuvatakse sõidetav vahemaa
ja aeg kuni järgmise hoolduseni.
Alumise nupu vajutamisel näidatakse mootori järgmise õlivahetuse kohta
käivat teavet.
Kui süüde on sisse lülitatud, võidakse
juhi infokeskuses lühiajaliselt kuvada
järgmise hoolduseni jäävat
vahemaad või aega.
Hooldusvajadusele vastav läbisõit
võib sõiduoludest sõltuvalt oluliselt
erineda.
Kui järgmise hoolduseni on jäänud vähem kui 1500 km või 1 kuu,
kuvatakse juhi infokeskuses
asjakohast teadet.
Kui vahemaa järgmise hoolduseni
jõuab 0 km-ni või kätte on jõudnud
hoolduse tähtaeg, süttib märgutuli j ja juhi infokeskuses kuvatakse
teade.
Sõiduk vajab hooldust. Pöörduda
abisaamiseks hooldustöökotta.
Hooldusnäidiku taaslähtestamine Pärast hooldust või mootoriõli
vahetamist tuleb väärtused
lähtestada: valige juhi infokeskuses
vastav teave ning hoidke seejärel üht
klaasipuhasti hoova otsas olevatestnuppudest umbes 10 sekundi jooksul
allavajutatuna, kuni vahemaad
hakatakse pidevalt kuvama.
Pardaarvuti 3 107.
Juhi infokeskus 3 104.
Hooldusinfo 3 315.
Käigukasti näidik
Käigunäidikul näidatakse
poolautomaatse käigukasti režiimi või
valitud käiku.
R:tagasikäikN:neutraalasendD:automaatrežiimkg:koormusrežiim

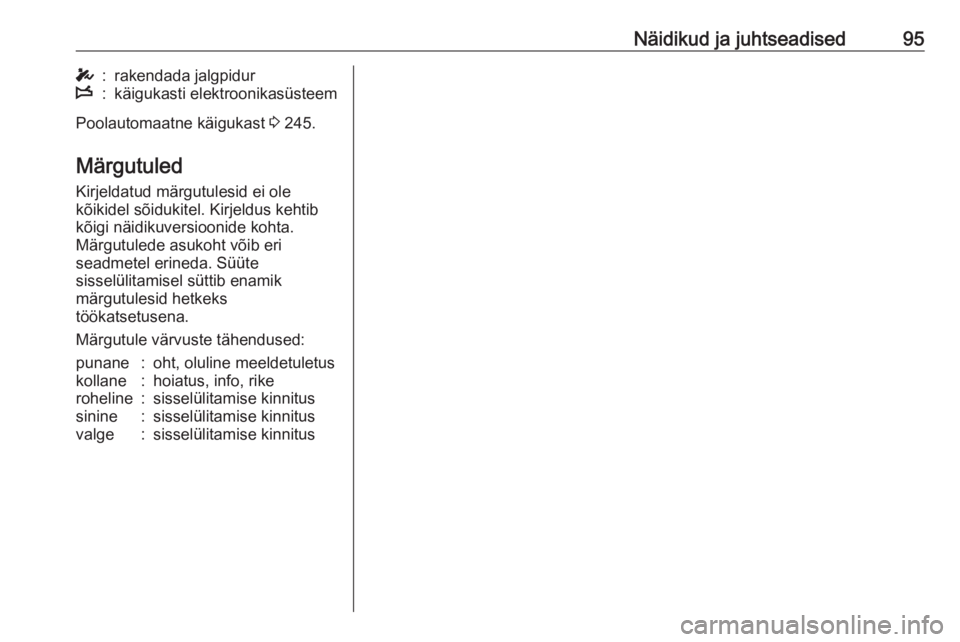

Näidikud ja juhtseadised95T:rakendada jalgpidurW:käigukasti elektroonikasüsteem
Poolautomaatne käigukast 3 245.
Märgutuled
Kirjeldatud märgutulesid ei ole
kõikidel sõidukitel. Kirjeldus kehtib kõigi näidikuversioonide kohta.
Märgutulede asukoht võib eri
seadmetel erineda. Süüte
sisselülitamisel süttib enamik
märgutulesid hetkeks
töökatsetusena.
Märgutule värvuste tähendused:
punane:oht, oluline meeldetuletuskollane:hoiatus, info, rikeroheline:sisselülitamise kinnitussinine:sisselülitamise kinnitusvalge:sisselülitamise kinnitus

96Näidikud ja juhtseadisedMärgutuled armatuurlaual

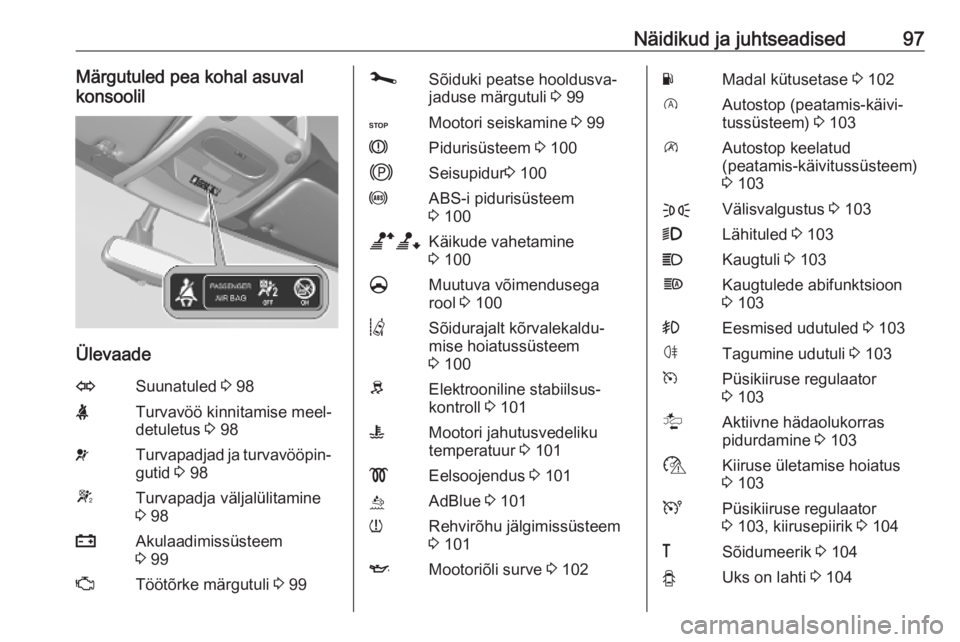

Näidikud ja juhtseadised97Märgutuled pea kohal asuval
konsoolil
Ülevaade
OSuunatuled 3 98XTurvavöö kinnitamise meel‐
detuletus 3 98vTurvapadjad ja turvavööpin‐
gutid 3 98WTurvapadja väljalülitamine
3 98pAkulaadimissüsteem
3 99ZTöötõrke märgutuli 3 99jSõiduki peatse hooldusva‐
jaduse märgutuli 3 99CMootori seiskamine 3 99RPidurisüsteem 3 100jSeisupidur 3 100uABS-i pidurisüsteem
3 100baKäikude vahetamine
3 100§Muutuva võimendusega
rool 3 100QSõidurajalt kõrvalekaldu‐
mise hoiatussüsteem
3 100RElektrooniline stabiilsus‐
kontroll 3 101WMootori jahutusvedeliku
temperatuur 3 101!Eelsoojendus 3 101úAdBlue 3 101wRehvirõhu jälgimissüsteem
3 101IMootoriõli surve 3 102YMadal kütusetase 3 102DAutostop (peatamis-käivi‐
tussüsteem) 3 103\Autostop keelatud
(peatamis-käivitussüsteem)
3 103FVälisvalgustus 3 1039Lähituled 3 103CKaugtuli 3 103fKaugtulede abifunktsioon
3 103>Eesmised udutuled 3 103øTagumine udutuli 3 103mPüsikiiruse regulaator
3 103lAktiivne hädaolukorras
pidurdamine 3 103$Kiiruse ületamise hoiatus
3 103UPüsikiiruse regulaator
3 103, kiirusepiirik 3 104&Sõidumeerik 3 104yUks on lahti 3 104

98Näidikud ja juhtseadisedSuunatuledRoheline sümbol O vilgub.
Vilgub, kui suunatuli või ohutuled on
sisse lülitatud.
Kiire vilkumine: suunatule lambi või
vastava kaitsme rike.
Kui suunatuled on sisse lülitatud,
kõlab hoiatuseks helisignaal.
Haagise vedamisel helisignaali
kõrgus muutub.
Lambi vahetamine 3 281.
Kaitsmed 3 289.
Suunatuled 3 112.
Turvavöö kinnitamise meeldetuletus
X põleb või vilgub pea kohal asuval
konsoolil punaselt.
Kui turvavöö pole kinnitatud, hakkab märgutuli X vilkuma, kui sõiduki kiirus
ületab ligikaudu 16 km/h. Umbes
90 sekundi jooksul kostub ka
hoiatussignaal.
Sõltuvalt sõidukist hakkab märgutuli
vilkuma, kui juhi kõrvalistme turvavöö pole kinnitatud.Turvavöö kinnitamisel märgutuli
kustub.9 Hoiatus
Turvavöö tuleb kinnitada enne iga
sõitu.
Avarii korral ohustavad turvavööd
mittekasutavad inimesed oma
kaassõitjaid ja iseennast.
Kolmepunktikinnitusega turvavööd
3 57.
Turvapadjad ja
turvavööpingutid
v põleb kollasena.
Kui süüde on sisse lülitatud, põleb
märgutuli lühikest aega. Kui märgutuli
ei sütti või põleb sõidu ajal, on
turvapadjasüsteemis rike. Pöörduda
abisaamiseks hooldustöökotta.
Turvapadjad ja turvavööeelpingutid ei
pruugi avarii korral rakenduda.
Turvavööeelpingutite või
turvapatjade rakendumist näitab
pidevalt põlev v.
9 Hoiatus
Lasta rikke põhjus
hooldustöökojas kohe kõrvaldada.
Turvavööeelpingutid 3 56.
Turvapadjasüsteem 3 60.
Turvapadja väljalülitamine
Ó põleb kollasena.
Süttib ligikaudu 60 sekundiks pärast
süüte sisselülitamist. Juhi kõrvalistme turvapadi on sisse lülitatud.
W põleb kollasena, kui süüde on
sisse lülitatud ja jääb põlema, kui juhi
kõrvalistme turvapadi on välja
lülitatud 3 64.
9 Oht
Surmava vigastuse oht lapse
turvasüsteemi kasutamisel koos
juhi kõrvalistme sisselülitatud
turvapadjaga.
Surmava vigastuse oht
täiskasvanule juhi kõrvalistme
väljalülitatud turvapadjaga.
