OPEL MOVANO_B 2020 Omaniku käsiraamat (in Estonian)

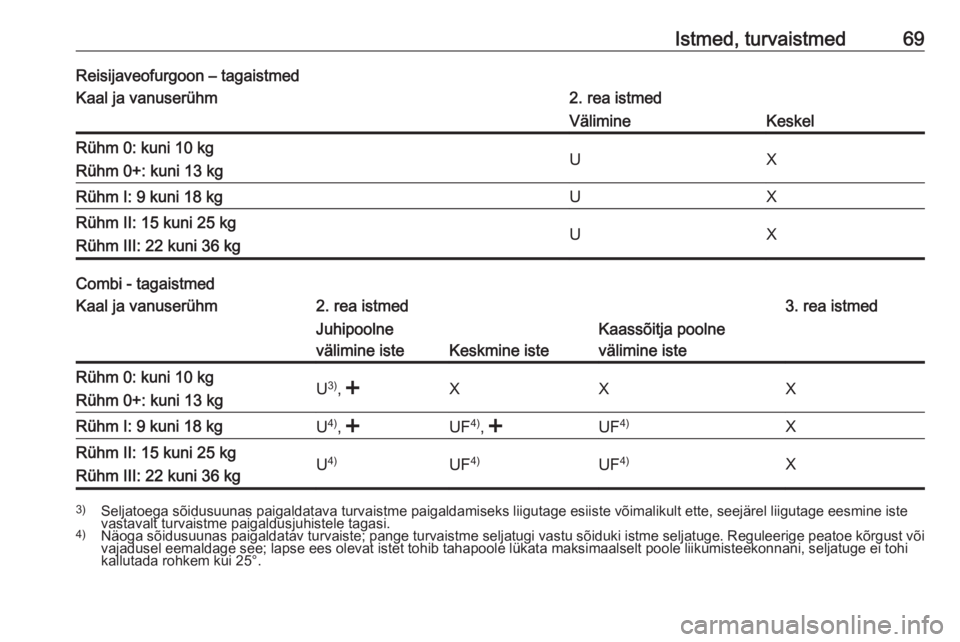

Istmed, turvaistmed69Reisijaveofurgoon – tagaistmedKaal ja vanuserühm2. rea istmedVälimineKeskelRühm 0: kuni 10 kg
Rühm 0+: kuni 13 kgUXRühm I: 9 kuni 18 kgUXRühm II: 15 kuni 25 kg
Rühm III: 22 kuni 36 kgUX
Combi - tagaistmed
Kaal ja vanuserühm2. rea istmed3. rea istmedJuhipoolne
välimine iste
Keskmine iste
Kaassõitja poolne
välimine isteRühm 0: kuni 10 kg
Rühm 0+: kuni 13 kgU 3)
, , , Rühm III: 22 kuni 36 kgU 4)UF 4)UF4)X3)
Seljatoega sõidusuunas paigaldatava turvaistme paigaldamiseks liigutage esiiste võimalikult ette, seejärel liigutage eesmine iste
vastavalt turvaistme paigaldusjuhistele tagasi.
4) Näoga sõidusuunas paigaldatav turvaiste; pange turvaistme seljatugi vastu sõiduki istme seljatuge. Reguleerige peatoe kõrgust või
vajadusel eemaldage see; lapse ees olevat istet tohib tahapoole lükata maksimaalselt poole liikumisteekonnani, seljatuge ei tohi
kallutada rohkem kui 25°.

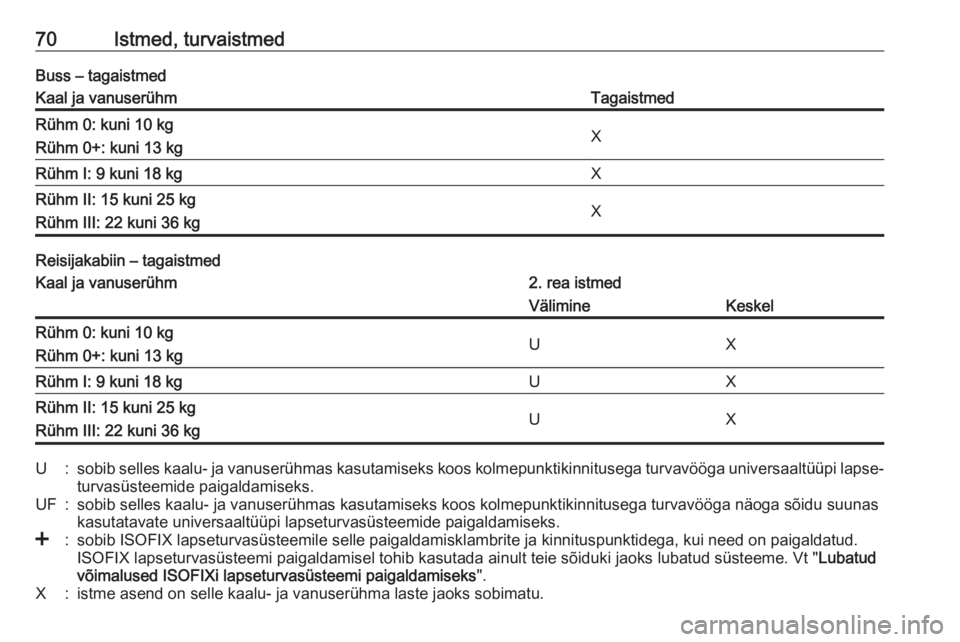

70Istmed, turvaistmedBuss – tagaistmedKaal ja vanuserühmTagaistmedRühm 0: kuni 10 kg
Rühm 0+: kuni 13 kgXRühm I: 9 kuni 18 kgXRühm II: 15 kuni 25 kg
Rühm III: 22 kuni 36 kgX
Reisijakabiin – tagaistmed
Kaal ja vanuserühm2. rea istmedVälimineKeskelRühm 0: kuni 10 kg Rühm 0+: kuni 13 kgUXRühm I: 9 kuni 18 kgUXRühm II: 15 kuni 25 kg
Rühm III: 22 kuni 36 kgUXU:sobib selles kaalu- ja vanuserühmas kasutamiseks koos kolmepunktikinnitusega turvavööga universaaltüüpi lapse‐ turvasüsteemide paigaldamiseks.UF:sobib selles kaalu- ja vanuserühmas kasutamiseks koos kolmepunktikinnitusega turvavööga näoga sõidu suunas
kasutatavate universaaltüüpi lapseturvasüsteemide paigaldamiseks.<:sobib ISOFIX lapseturvasüsteemile selle paigaldamisklambrite ja kinnituspunktidega, kui need on paigaldatud. ISOFIX lapseturvasüsteemi paigaldamisel tohib kasutada ainult teie sõiduki jaoks lubatud süsteeme. Vt " Lubatud
võimalused ISOFIXi lapseturvasüsteemi paigaldamiseks ".X:istme asend on selle kaalu- ja vanuserühma laste jaoks sobimatu.

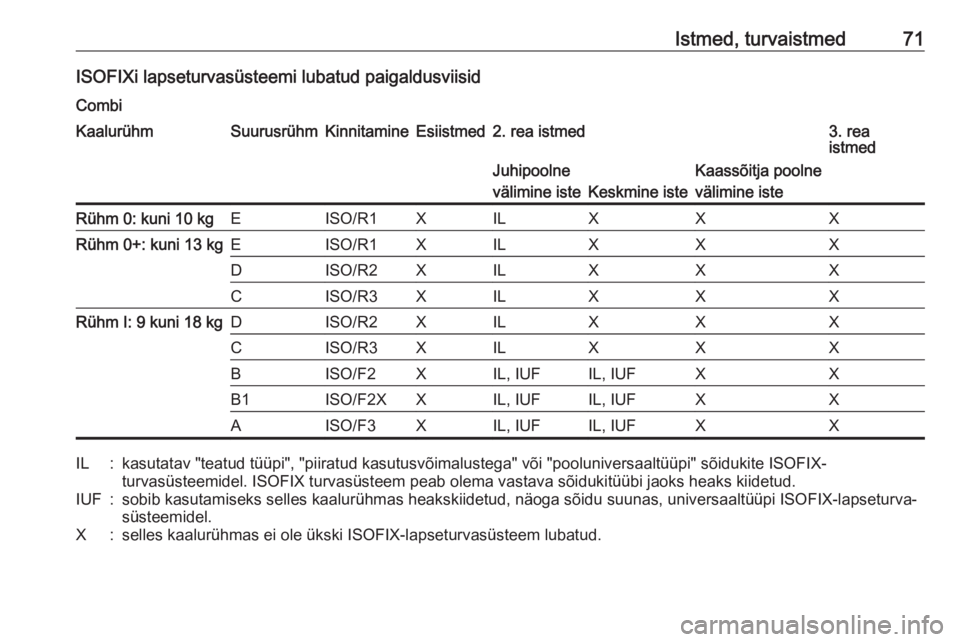

Istmed, turvaistmed71ISOFIXi lapseturvasüsteemi lubatud paigaldusviisidCombiKaalurühmSuurusrühmKinnitamineEsiistmed2. rea istmed3. rea
istmedJuhipoolne
välimine iste
Keskmine iste
Kaassõitja poolne
välimine isteRühm 0: kuni 10 kgEISO/R1XILXXXRühm 0+: kuni 13 kgEISO/R1XILXXXDISO/R2XILXXXCISO/R3XILXXXRühm I: 9 kuni 18 kgDISO/R2XILXXXCISO/R3XILXXXBISO/F2XIL, IUFIL, IUFXXB1ISO/F2XXIL, IUFIL, IUFXXAISO/F3XIL, IUFIL, IUFXXIL:kasutatav "teatud tüüpi", "piiratud kasutusvõimalustega" või "pooluniversaaltüüpi" sõidukite ISOFIX-
turvasüsteemidel. ISOFIX turvasüsteem peab olema vastava sõidukitüübi jaoks heaks kiidetud.IUF:sobib kasutamiseks selles kaalurühmas heakskiidetud, näoga sõidu suunas, universaaltüüpi ISOFIX-lapseturva‐
süsteemidel.X:selles kaalurühmas ei ole ükski ISOFIX-lapseturvasüsteem lubatud.

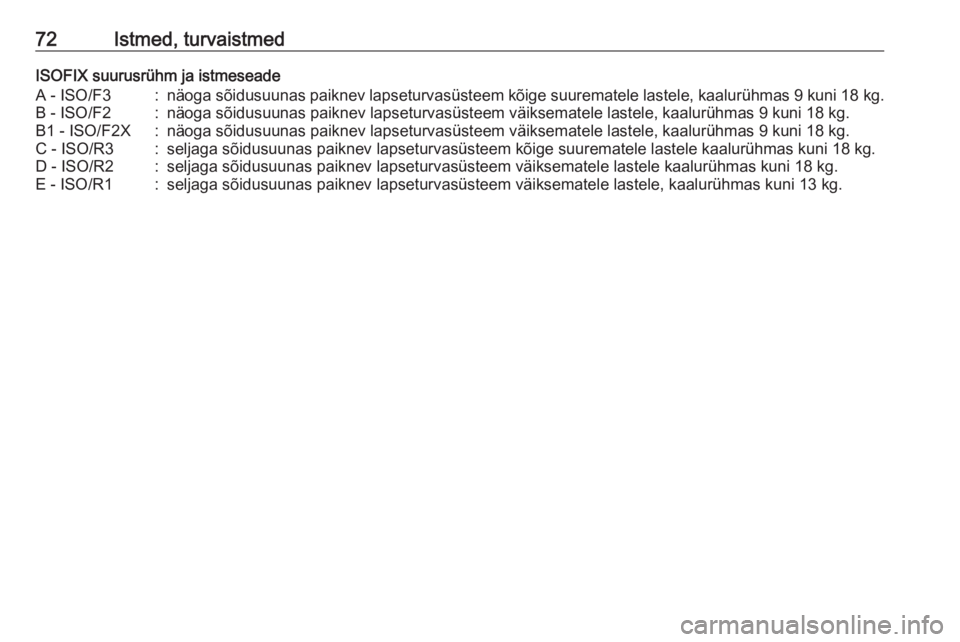

72Istmed, turvaistmedISOFIX suurusrühm ja istmeseadeA - ISO/F3:näoga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele, kaalurühmas 9 kuni 18 kg.B - ISO/F2:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele, kaalurühmas 9 kuni 18 kg.B1 - ISO/F2X:näoga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele, kaalurühmas 9 kuni 18 kg.C - ISO/R3:seljaga sõidusuunas paiknev lapseturvasüsteem kõige suurematele lastele kaalurühmas kuni 18 kg.D - ISO/R2:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele kaalurühmas kuni 18 kg.E - ISO/R1:seljaga sõidusuunas paiknev lapseturvasüsteem väiksematele lastele, kaalurühmas kuni 13 kg.

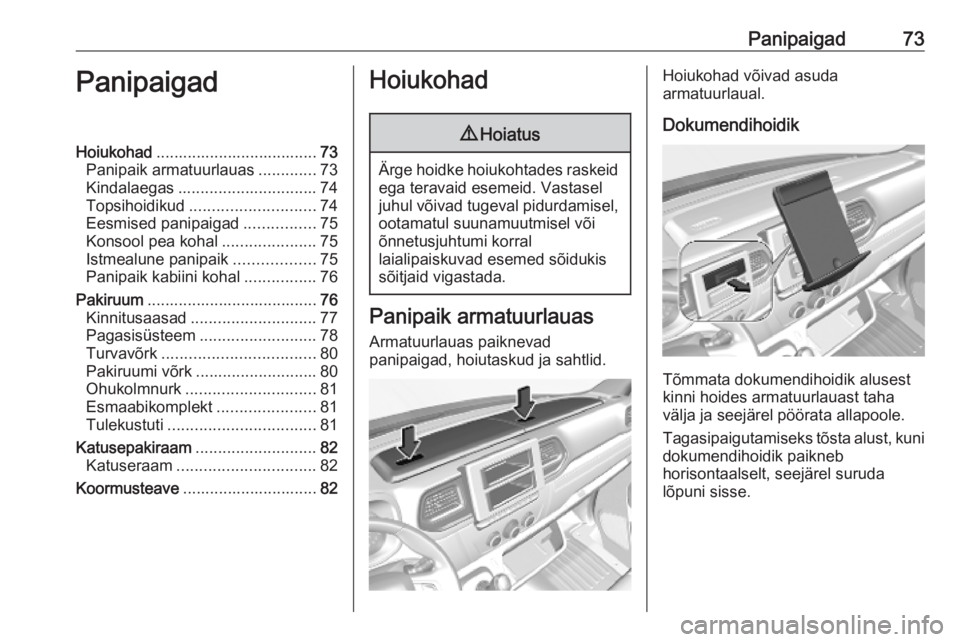

Panipaigad73PanipaigadHoiukohad.................................... 73
Panipaik armatuurlauas .............73
Kindalaegas ............................... 74
Topsihoidikud ............................ 74
Eesmised panipaigad ................75
Konsool pea kohal .....................75
Istmealune panipaik ..................75
Panipaik kabiini kohal ................76
Pakiruum ...................................... 76
Kinnitusaasad ............................ 77
Pagasisüsteem .......................... 78
Turvavõrk .................................. 80
Pakiruumi võrk ........................... 80
Ohukolmnurk ............................. 81
Esmaabikomplekt ......................81
Tulekustuti ................................. 81
Katusepakiraam ........................... 82
Katuseraam ............................... 82
Koormusteave .............................. 82Hoiukohad9Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Vastasel
juhul võivad tugeval pidurdamisel,
ootamatul suunamuutmisel või
õnnetusjuhtumi korral
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Panipaik armatuurlauas
Armatuurlauas paiknevad
panipaigad, hoiutaskud ja sahtlid.
Hoiukohad võivad asuda
armatuurlaual.
Dokumendihoidik
Tõmmata dokumendihoidik alusest
kinni hoides armatuurlauast taha välja ja seejärel pöörata allapoole.
Tagasipaigutamiseks tõsta alust, kuni dokumendihoidik paikneb
horisontaalselt, seejärel suruda
lõpuni sisse.

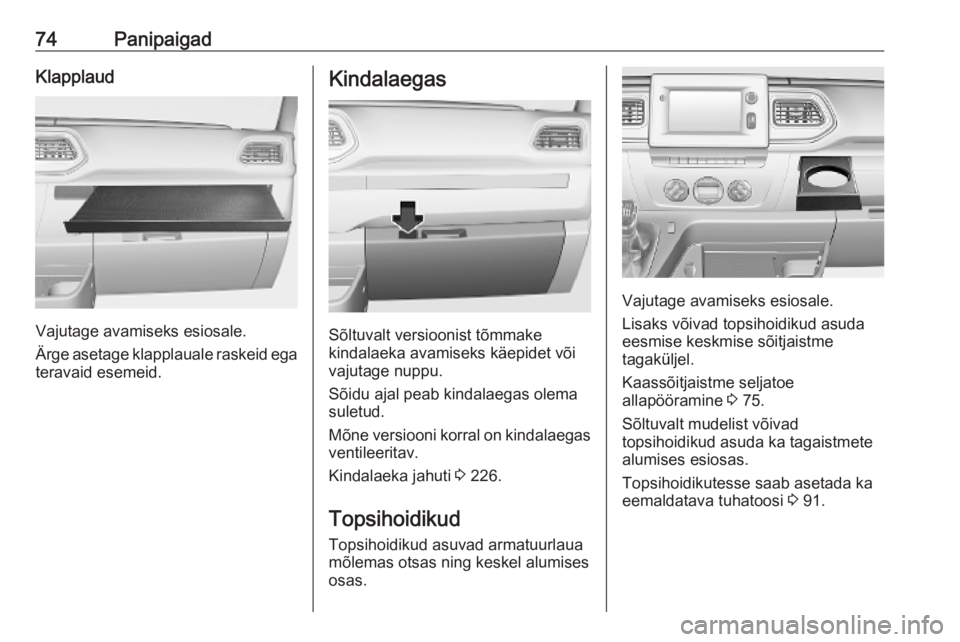

74PanipaigadKlapplaud
Vajutage avamiseks esiosale.
Ärge asetage klapplauale raskeid ega teravaid esemeid.
Kindalaegas
Sõltuvalt versioonist tõmmake
kindalaeka avamiseks käepidet või
vajutage nuppu.
Sõidu ajal peab kindalaegas olema suletud.
Mõne versiooni korral on kindalaegas
ventileeritav.
Kindalaeka jahuti 3 226.
Topsihoidikud Topsihoidikud asuvad armatuurlaua
mõlemas otsas ning keskel alumises
osas.
Vajutage avamiseks esiosale.
Lisaks võivad topsihoidikud asuda
eesmise keskmise sõitjaistme
tagaküljel.
Kaassõitjaistme seljatoe
allapööramine 3 75.
Sõltuvalt mudelist võivad
topsihoidikud asuda ka tagaistmete
alumises esiosas.
Topsihoidikutesse saab asetada ka
eemaldatava tuhatoosi 3 91.

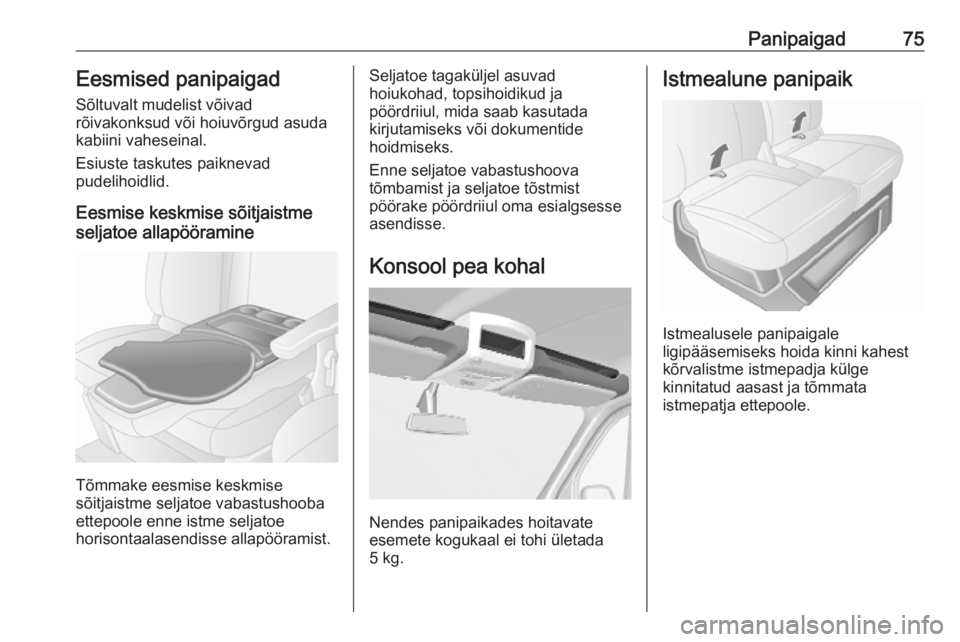

Panipaigad75Eesmised panipaigad
Sõltuvalt mudelist võivad
rõivakonksud või hoiuvõrgud asuda
kabiini vaheseinal.
Esiuste taskutes paiknevad
pudelihoidlid.
Eesmise keskmise sõitjaistme
seljatoe allapööramine
Tõmmake eesmise keskmise
sõitjaistme seljatoe vabastushooba
ettepoole enne istme seljatoe
horisontaalasendisse allapööramist.
Seljatoe tagaküljel asuvad
hoiukohad, topsihoidikud ja
pöördriiul, mida saab kasutada
kirjutamiseks või dokumentide
hoidmiseks.
Enne seljatoe vabastushoova
tõmbamist ja seljatoe tõstmist
pöörake pöördriiul oma esialgsesse
asendisse.
Konsool pea kohal
Nendes panipaikades hoitavate
esemete kogukaal ei tohi ületada
5 kg.
Istmealune panipaik
Istmealusele panipaigale
ligipääsemiseks hoida kinni kahest
kõrvalistme istmepadja külge
kinnitatud aasast ja tõmmata
istmepatja ettepoole.

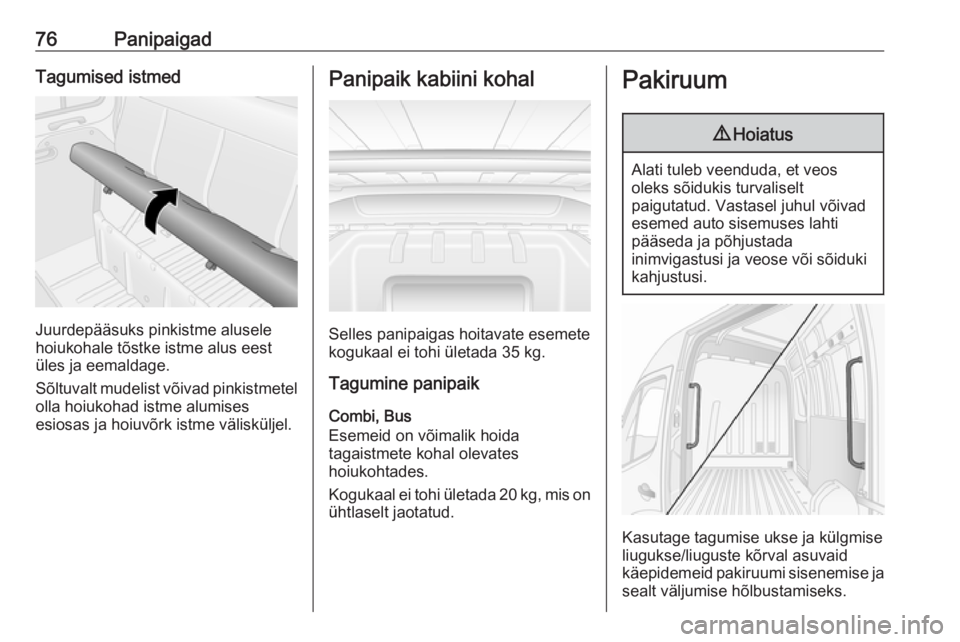

76PanipaigadTagumised istmed
Juurdepääsuks pinkistme alusele
hoiukohale tõstke istme alus eest üles ja eemaldage.
Sõltuvalt mudelist võivad pinkistmetel
olla hoiukohad istme alumises
esiosas ja hoiuvõrk istme välisküljel.
Panipaik kabiini kohal
Selles panipaigas hoitavate esemete
kogukaal ei tohi ületada 35 kg.
Tagumine panipaik
Combi, Bus
Esemeid on võimalik hoida
tagaistmete kohal olevates
hoiukohtades.
Kogukaal ei tohi ületada 20 kg, mis on ühtlaselt jaotatud.
Pakiruum9 Hoiatus
Alati tuleb veenduda, et veos
oleks sõidukis turvaliselt
paigutatud. Vastasel juhul võivad
esemed auto sisemuses lahti
pääseda ja põhjustada
inimvigastusi ja veose või sõiduki
kahjustusi.
Kasutage tagumise ukse ja külgmise liugukse/liuguste kõrval asuvaid
käepidemeid pakiruumi sisenemise ja
sealt väljumise hõlbustamiseks.

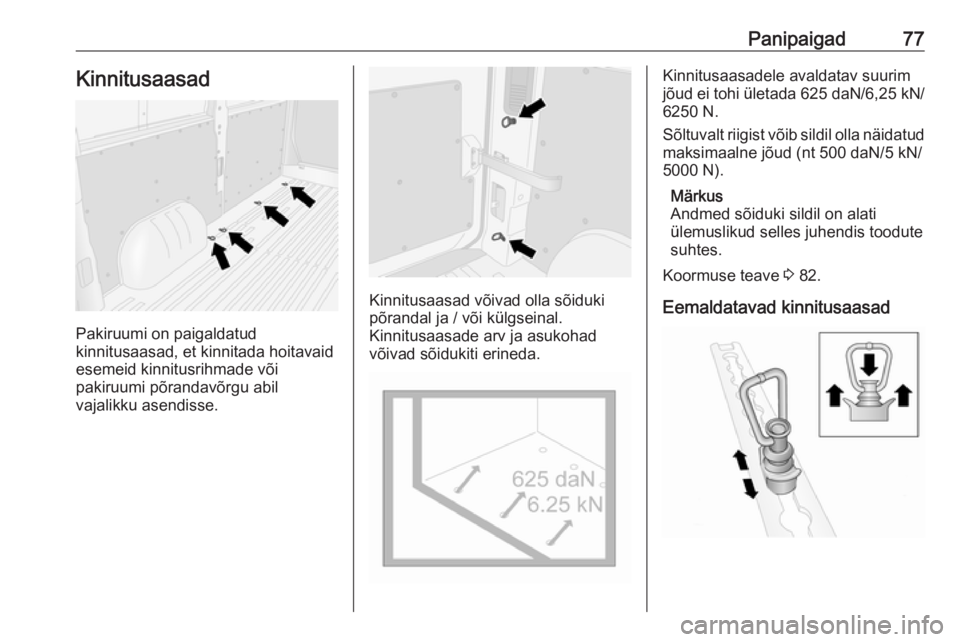

Panipaigad77Kinnitusaasad
Pakiruumi on paigaldatud
kinnitusaasad, et kinnitada hoitavaid
esemeid kinnitusrihmade või
pakiruumi põrandavõrgu abil
vajalikku asendisse.
Kinnitusaasad võivad olla sõiduki
põrandal ja / või külgseinal.
Kinnitusaasade arv ja asukohad
võivad sõidukiti erineda.
Kinnitusaasadele avaldatav suurim
jõud ei tohi ületada 625 daN/6,25 kN/
6250 N.
Sõltuvalt riigist võib sildil olla näidatud
maksimaalne jõud (nt 500 daN/5 kN/
5000 N).
Märkus
Andmed sõiduki sildil on alati
ülemuslikud selles juhendis toodute
suhtes.
Koormuse teave 3 82.
Eemaldatavad kinnitusaasad

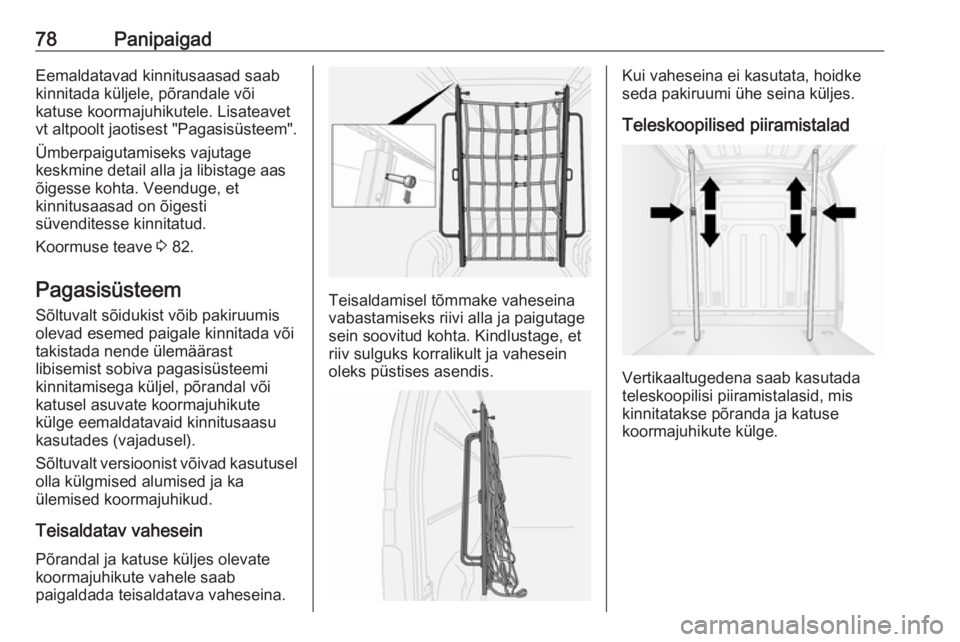

78PanipaigadEemaldatavad kinnitusaasad saabkinnitada küljele, põrandale või
katuse koormajuhikutele. Lisateavet
vt altpoolt jaotisest "Pagasisüsteem".
Ümberpaigutamiseks vajutage
keskmine detail alla ja libistage aas
õigesse kohta. Veenduge, et
kinnitusaasad on õigesti
süvenditesse kinnitatud.
Koormuse teave 3 82.
Pagasisüsteem Sõltuvalt sõidukist võib pakiruumis
olevad esemed paigale kinnitada või
takistada nende ülemäärast
libisemist sobiva pagasisüsteemi
kinnitamisega küljel, põrandal või
katusel asuvate koormajuhikute
külge eemaldatavaid kinnitusaasu kasutades (vajadusel).
Sõltuvalt versioonist võivad kasutusel
olla külgmised alumised ja ka
ülemised koormajuhikud.
Teisaldatav vahesein
Põrandal ja katuse küljes olevate
koormajuhikute vahele saab
paigaldada teisaldatava vaheseina.
Teisaldamisel tõmmake vaheseina
vabastamiseks riivi alla ja paigutage
sein soovitud kohta. Kindlustage, et
riiv sulguks korralikult ja vahesein
oleks püstises asendis.
Kui vaheseina ei kasutata, hoidke
seda pakiruumi ühe seina küljes.
Teleskoopilised piiramistalad
Vertikaaltugedena saab kasutada
teleskoopilisi piiramistalasid, mis
kinnitatakse põranda ja katuse
koormajuhikute külge.
