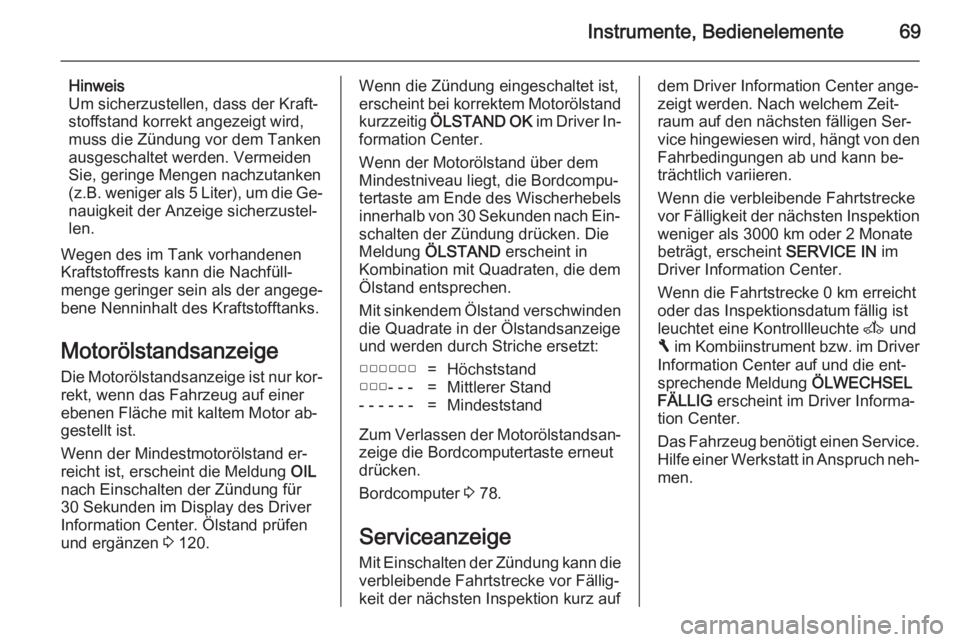

Instrumente, Bedienelemente69
Hinweis
Um sicherzustellen, dass der Kraft‐
stoffstand korrekt angezeigt wird,
muss die Zündung vor dem Tanken ausgeschaltet werden. Vermeiden
Sie, geringe Mengen nachzutanken
(z.B. weniger als 5 Liter), um die Ge‐ nauigkeit der Anzeige sicherzustel‐
len.
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als der angege‐
bene Nenninhalt des Kraftstofftanks.
Motorölstandsanzeige Die Motorölstandsanzeige ist nur kor‐ rekt, wenn das Fahrzeug auf einer
ebenen Fläche mit kaltem Motor ab‐
gestellt ist.
Wenn der Mindestmotorölstand er‐
reicht ist, erscheint die Meldung OIL
nach Einschalten der Zündung für
30 Sekunden im Display des Driver
Information Center. Ölstand prüfen
und ergänzen 3 120.Wenn die Zündung eingeschaltet ist,
erscheint bei korrektem Motorölstand
kurzzeitig ÖLSTAND OK im Driver In‐
formation Center.
Wenn der Motorölstand über dem
Mindestniveau liegt, die Bordcompu‐ tertaste am Ende des Wischerhebels
innerhalb von 30 Sekunden nach Ein‐ schalten der Zündung drücken. Die
Meldung ÖLSTAND erscheint in
Kombination mit Quadraten, die dem Ölstand entsprechen.
Mit sinkendem Ölstand verschwinden
die Quadrate in der Ölstandsanzeige
und werden durch Striche ersetzt:▢▢▢▢▢▢=Höchststand▢▢▢- - -=Mittlerer Stand- - - - - -=Mindeststand
Zum Verlassen der Motorölstandsan‐
zeige die Bordcomputertaste erneut
drücken.
Bordcomputer 3 78.
Serviceanzeige Mit Einschalten der Zündung kann die
verbleibende Fahrtstrecke vor Fällig‐
keit der nächsten Inspektion kurz auf
dem Driver Information Center ange‐
zeigt werden. Nach welchem Zeit‐
raum auf den nächsten fälligen Ser‐
vice hingewiesen wird, hängt von den Fahrbedingungen ab und kann be‐
trächtlich variieren.
Wenn die verbleibende Fahrtstrecke
vor Fälligkeit der nächsten Inspektion weniger als 3000 km oder 2 Monate
beträgt, erscheint SERVICE IN im
Driver Information Center.
Wenn die Fahrtstrecke 0 km erreicht
oder das Inspektionsdatum fällig ist
leuchtet eine Kontrollleuchte A und
F im Kombiinstrument bzw. im Driver
Information Center auf und die ent‐
sprechende Meldung ÖLWECHSEL
FÄLLIG erscheint im Driver Informa‐
tion Center.
Das Fahrzeug benötigt einen Service.
Hilfe einer Werkstatt in Anspruch neh‐
men.

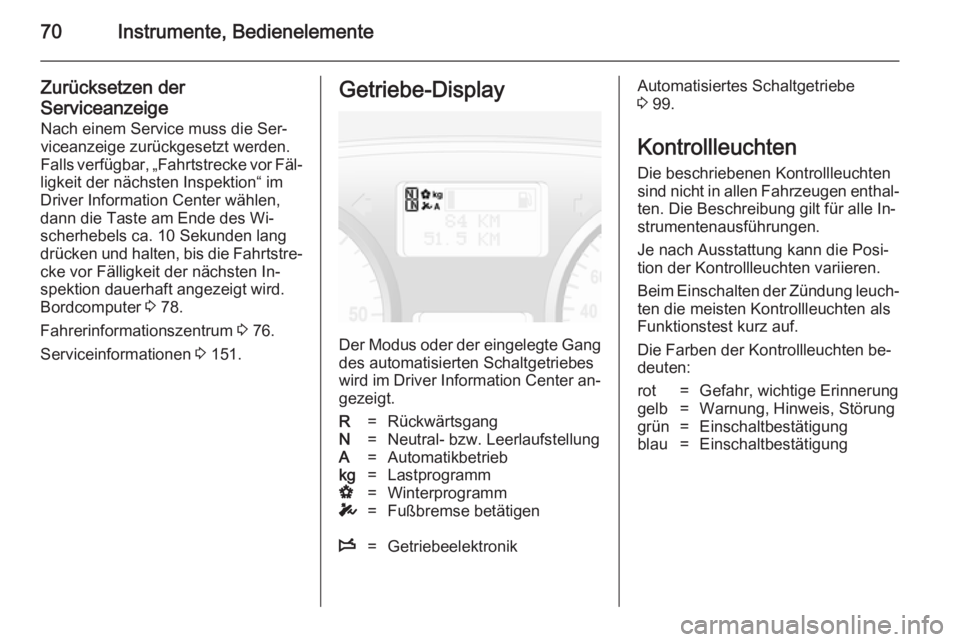

70Instrumente, Bedienelemente
Zurücksetzen der
Serviceanzeige Nach einem Service muss die Ser‐viceanzeige zurückgesetzt werden.
Falls verfügbar, „Fahrtstrecke vor Fäl‐
ligkeit der nächsten Inspektion“ im
Driver Information Center wählen,
dann die Taste am Ende des Wi‐
scherhebels ca. 10 Sekunden lang
drücken und halten, bis die Fahrtstre‐ cke vor Fälligkeit der nächsten In‐
spektion dauerhaft angezeigt wird.
Bordcomputer 3 78.
Fahrerinformationszentrum 3 76.
Serviceinformationen 3 151.Getriebe-Display
Der Modus oder der eingelegte Gang
des automatisierten Schaltgetriebes
wird im Driver Information Center an‐ gezeigt.
R=RückwärtsgangN=Neutral- bzw. LeerlaufstellungA=Automatikbetriebkg=LastprogrammV=WinterprogrammT=Fußbremse betätigenW=GetriebeelektronikAutomatisiertes Schaltgetriebe
3 99.
Kontrollleuchten Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐ ten. Die Beschreibung gilt für alle In‐
strumentenausführungen.
Je nach Ausstattung kann die Posi‐
tion der Kontrollleuchten variieren.
Beim Einschalten der Zündung leuch‐
ten die meisten Kontrollleuchten als
Funktionstest kurz auf.
Die Farben der Kontrollleuchten be‐
deuten:rot=Gefahr, wichtige Erinnerunggelb=Warnung, Hinweis, Störunggrün=Einschaltbestätigungblau=Einschaltbestätigung

Instrumente, Bedienelemente71

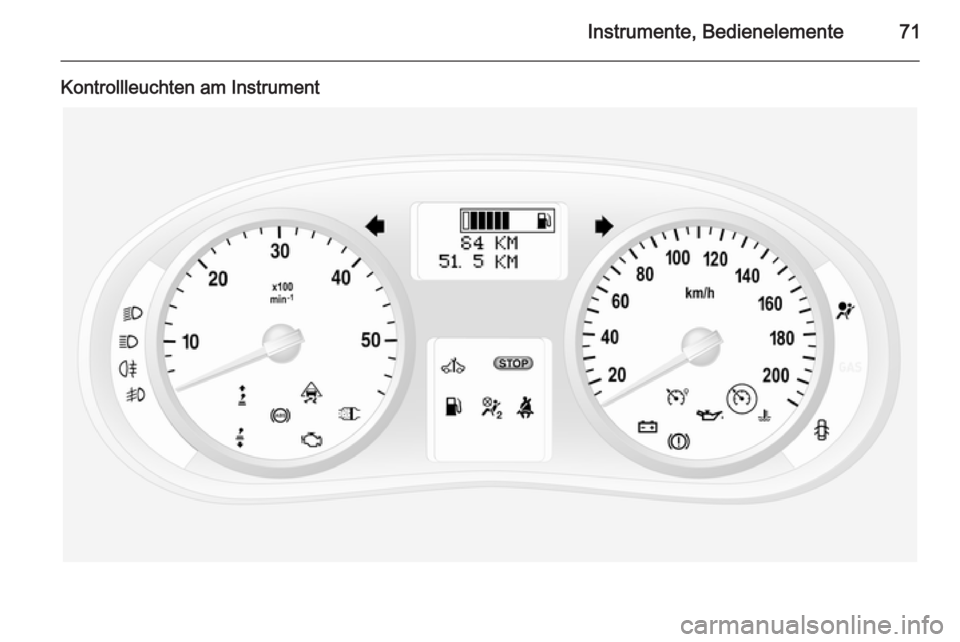

Kontrollleuchten am Instrument

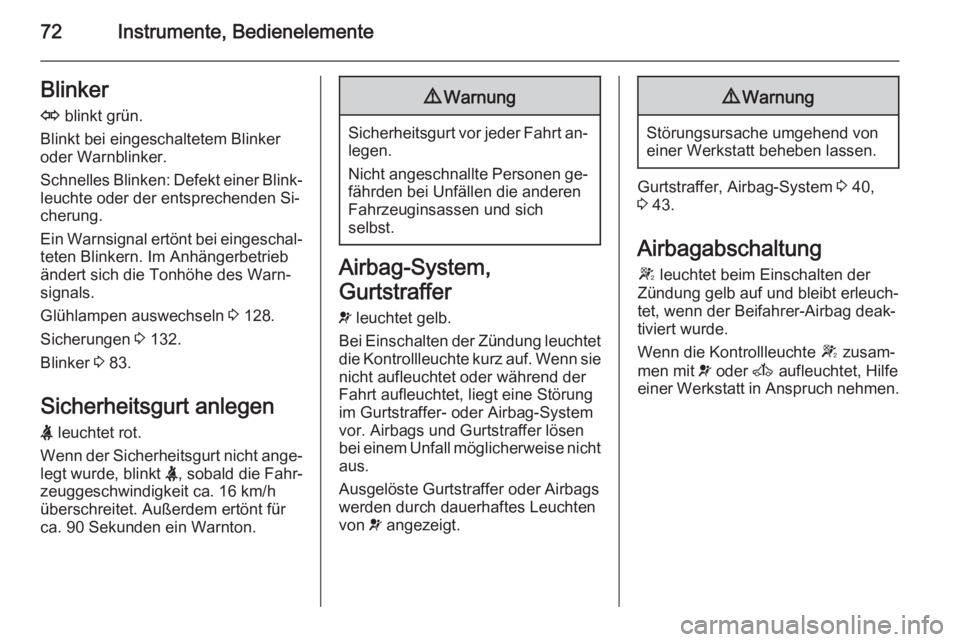

72Instrumente, BedienelementeBlinkerO blinkt grün.
Blinkt bei eingeschaltetem Blinker
oder Warnblinker.
Schnelles Blinken: Defekt einer Blink‐
leuchte oder der entsprechenden Si‐
cherung.
Ein Warnsignal ertönt bei eingeschal‐ teten Blinkern. Im Anhängerbetrieb
ändert sich die Tonhöhe des Warn‐
signals.
Glühlampen auswechseln 3 128.
Sicherungen 3 132.
Blinker 3 83.
Sicherheitsgurt anlegen X leuchtet rot.
Wenn der Sicherheitsgurt nicht ange‐ legt wurde, blinkt X, sobald die Fahr‐
zeuggeschwindigkeit ca. 16 km/h
überschreitet. Außerdem ertönt für
ca. 90 Sekunden ein Warnton.9 Warnung
Sicherheitsgurt vor jeder Fahrt an‐
legen.
Nicht angeschnallte Personen ge‐
fährden bei Unfällen die anderen
Fahrzeuginsassen und sich
selbst.
Airbag-System,
Gurtstraffer v leuchtet gelb.
Bei Einschalten der Zündung leuchtet
die Kontrollleuchte kurz auf. Wenn sie
nicht aufleuchtet oder während der
Fahrt aufleuchtet, liegt eine Störung
im Gurtstraffer- oder Airbag-System
vor. Airbags und Gurtstraffer lösen
bei einem Unfall möglicherweise nicht
aus.
Ausgelöste Gurtstraffer oder Airbags
werden durch dauerhaftes Leuchten
von v angezeigt.
9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Gurtstraffer, Airbag-System 3 40,
3 43.
Airbagabschaltung W leuchtet beim Einschalten der
Zündung gelb auf und bleibt erleuch‐
tet, wenn der Beifahrer-Airbag deak‐
tiviert wurde.
Wenn die Kontrollleuchte W zusam‐
men mit v oder A aufleuchtet, Hilfe
einer Werkstatt in Anspruch nehmen.

Instrumente, Bedienelemente739Gefahr
Gefahr von tödlichen Verletzun‐
gen für ein Kind bei Verwendung
eines Kindersicherheitssystems zusammen mit einem aktivierten
Beifahrer-Airbag.
Gefahr von tödlichen Verletzun‐
gen für einen Erwachsenen bei
deaktiviertem Beifahrer-Airbag.
Airbag-System 3 43, Gurtstraffer
3 40, Airbagabschaltung 3 48.
Generator
p leuchtet rot.
Leuchtet nach Einschalten der Zün‐
dung und erlischt kurz nach Starten
des Motors.
Leuchten bei laufendem Motor
Anhalten, Motor abstellen. Fahrzeug‐ batterie wird nicht geladen. Motorküh‐
lung kann unterbrochen sein. Die
Stromversorgung des Bremskraft‐
verstärkers kann unterbrochen sein.
Hilfe einer Werkstatt in Anspruch neh‐
men.
Abgas Z leuchtet oder blinkt gelb.
Leuchtet nach Einschalten der Zün‐
dung und erlischt kurz nach Starten
des Motors.
Leuchten bei laufendem Motor Störung in der Abgasreinigungs‐
anlage. Die zulässigen Abgaswerte
können überschritten werden. Sofort
Hilfe einer Werkstatt in Anspruch neh‐ men.
Blinken bei laufendem Motor
Störung, die zur Beschädigung des
Katalysators führen kann. Weniger
Gas geben, bis das Blinken aufhört.
Umgehend Hilfe einer Werkstatt in
Anspruch nehmen.Fehlfunktion, Service
A leuchtet gelb.
Leuchtet nach Einschalten der Zün‐
dung und erlischt kurz nach Starten
des Motors.
Kann in Kombination mit einer ande‐
ren Kontrollleuchte oder einer Mel‐
dung im Driver Information Center
aufleuchten. Sofort Hilfe einer Werk‐
statt in Anspruch nehmen.
Motor ausschaltenC leuchtet rot auf.
Leuchtet zusammen mit p, I , W
oder R; Motor sofort abschalten und
Hilfe einer Werkstatt in Anspruch neh‐ men.
Bremssystem R leuchtet rot.
Leuchtet bei gelöster Parkbremse,
wenn der Bremsflüssigkeitsstand zu
niedrig ist 3 124.

74Instrumente, Bedienelemente9Warnung
Anhalten. Fahrt sofort abbrechen.
Hilfe einer Werkstatt in Anspruch
nehmen.
Leuchtet nach Einschalten der Zün‐ dung, wenn die Parkbremse angezo‐
gen ist 3 104.
Erscheint die Meldung
BREMSSYSTEM DEFEKT im Driver
Information Center so liegt ein Fehler in der Bremsanlage vor. Sofort Hilfe
einer Werkstatt in Anspruch nehmen.
Bremssystem 3 103.
Antiblockiersystem
u leuchtet gelb.
Leuchtet nach Einschalten der Zün‐ dung kurz auf. Das System ist nach
Erlöschen von u betriebsbereit.
Wenn die Kontrollleuchte u nach ei‐
nigen Sekunden nicht erlischt oder
wenn sie während der Fahrt aufleuch‐
tet, dann liegt ein Fehler im ABS vor.
Die Kontrollleuchte A kann ebenfalls
im Kombiinstrument zusammen mit
den Meldungen ABS ÜBERPRÜFEN
und ESP ÜBERPRÜFEN im Driver
Information Center aufleuchten. Das
Bremssystem bleibt betriebsbereit,
jedoch ohne ABS-Kontrolle.
Leuchten die Kontrollleuchten u,
A , R und C auf, so werden ABS
und ESP deaktiviert und die Meldung
BREMSSYSTEM DEFEKT erscheint
im Driver Information Center. Sofort
Hilfe einer Werkstatt in Anspruch neh‐
men.
Antiblockiersystem 3 104.
Hochschalten
k oder j leuchtet grün.
Beim Aufleuchten wird das Schalten in den nächsten Gang empfohlen, um Kraftstoff zu sparen.
Elektronisches
Stabilitätsprogramm
v blinkt oder leuchtet gelb.
Leuchtet nach Einschalten der Zün‐ dung für einige Sekunden.Blinken während der Fahrt
Das System ist aktiv. Die Motorleis‐
tung kann reduziert und das Fahr‐
zeug automatisch etwas abgebremst
werden.
Leuchten während der Fahrt Das System wird abgeschaltet. Die
Meldung ASR AUS erscheint ebenso
im Driver Information Center.
ESP® Plus
3 106.
Kühlmitteltemperatur
W leuchtet rot.
Leuchten bei laufendem Motor Anhalten, Motor abstellen.Achtung
Kühlmitteltemperatur zu hoch.
Kühlmittelstand kontrollieren 3 123.
Bei ausreichendem Kühlmittelstand
eine Werkstatt aufsuchen.

Instrumente, Bedienelemente75Vorglühen
! leuchtet gelb.
Vorglühen ist aktiviert. Aktiviert nur
wenn die Außentemperatur niedrig
ist.
Motoröldruck I leuchtet rot.
Leuchtet nach Einschalten der Zün‐
dung und erlischt kurz nach Starten
des Motors.
Leuchten bei laufendem MotorAchtung
Motorschmierung kann unterbro‐
chen sein. Dies kann zu Motor‐
schaden bzw. zum Blockieren der
Antriebsräder führen.
1. Kupplung treten.
2. In Leerlauf schalten, Wählhebel auf N stellen.
3. Den fließenden Verkehr möglichst
rasch verlassen, ohne andere
Fahrzeuge zu behindern.
4. Zündung ausschalten.9 Warnung
Bei ausgeschaltetem Motor sind
für das Bremsen und Lenken be‐
deutend höhere Kräfte erforder‐
lich.
Schlüssel erst abziehen, wenn
das Fahrzeug steht. Andernfalls
könnte die Lenkradsperre plötzlich einrasten.
Ölstand prüfen, bevor Sie sich an
eine Werkstatt wenden 3 120.
Kraftstoffmangel Y leuchtet gelb.
Leuchtet auf, wenn der Füllstand im
Kraftstofftank zu niedrig ist. Sofort
tanken 3 113.
Katalysator 3 98.
Entlüftung der Dieselkraftstoffanlage
3 127.
Außenbeleuchtung
9 leuchtet grün.
Leuchtet bei eingeschalteter Außen‐
beleuchtung 3 81.
Fernlicht
P leuchtet blau.
Leuchtet bei eingeschaltetem Fern‐
licht und bei Lichthupe 3 82.
Nebelscheinwerfer
> leuchtet grün.
Leuchtet bei eingeschalteten Nebel‐
scheinwerfern 3 83.
Nebelschlussleuchte r leuchtet gelb.
Leuchtet bei eingeschalteter Nebel‐
schlussleuchte 3 84.
Geschwindigkeitsregler
m , U leuchtet grün.

76Instrumente, Bedienelemente
m leuchtet grün, wenn eine be‐
stimmte Geschwindigkeit gespeichert ist.
U leuchtet grün, wenn das System
eingeschaltet ist.
Geschwindigkeitsbegrenzer
U leuchtet gelb.
Wenn das System eingeschaltet ist,
leuchtet U gelb.
Geschwindigkeitsregler, Geschwin‐ digkeitsbegrenzer 3 107.Info-Displays
Driver Information Center
Je nach Fahrzeugkonfiguration er‐
scheinen die folgenden Punkte im Display:
■ Kilometerzähler, Tageskilometer‐ zähler 3 67
■ Kraftstoffanzeige 3 68
■ Motorölstandsanzeige 3 69
■ Serviceanzeige 3 69
■ Getriebe-Display 3 70
■ Fahrzeugmeldungen 3 77
■ Bordcomputer 3 78
Triple-Info-Display Zeigt Zeit, Außentemperatur und In‐
formationen des Infotainmentsys‐
tems an.
■ Außentemperaturen 3
65
■ Uhr 3 65
Für weitere Informationen siehe
Handbuch des Infotainmentsystems.

Instrumente, Bedienelemente77FahrzeugmeldungenEs erscheinen Meldungen auf dem
Driver Information Center in Kombi‐
nation mit Aufleuchten der Kontroll‐
leuchte A oder C im Kombiinstru‐
ment.
InformationsmeldungenInformationsmeldungenBATTERIE- SPARMODUSASR AUSLICHTAUTOMATIK AUSÖLSTAND OK
Fehlermeldungen
Werden in Kombination mit der Kon‐
trollleuchte A angezeigt. Vorsichtig
fahren und eine Werkstatt aufsuchen.
Zum Löschen der Fehlermeldung die
Taste am Ende des Wischerhebels
drücken. Nach wenigen Sekunden
verschwindet die Meldung automa‐
tisch und A leuchtet weiter. Der Feh‐
ler wird dann im Onboard-System ge‐
speichert.FehlermeldungenESP ÜBERPRÜFENDIESELFILTER ÜBERPRÜFENGETRIEBE PRÜFENLICHTAUTOMATIK DEFEKT
Warnmeldungen
Diese erscheinen mit Kontrollleuchte
C . Motor sofort ausschalten und
Hilfe einer Werkstatt in Anspruch neh‐ men.
WarnmeldungenEINSPRITZUNG DEFEKTMOTOR ZU HEISSGETRIEBEÖL ZU HEISSWarn- und Signaltöne
Beim Starten des Motors bzw.
während der Fahrt: ■ Beim Betrieb der Blinker.
■ Bei nicht angelegtem Sicherheits‐ gurt.
■ Bei Erfassung eines Objekts durch die Einparkhilfe.
■ Bei zu hoher Kupplungstempera‐ tur, wenn das Fahrzeug ein auto‐
matisiertes Schaltgetriebe besitzt.
■ Bei Fahrzeugen mit automatisier‐ tem Schaltgetriebe: wenn eine Tür
geöffnet wird, ohne dass Neutral
gewählt wurde. Im Driver Informa‐
tion Center erscheint eine entspre‐
chende Meldung.
■ Wenn die Fahrzeuggeschwindig‐ keit kurzzeitig einen eingestellten
Grenzwert überschreitet.

78Instrumente, Bedienelemente
Beim Abstellen des Fahrzeugsund/oder Öffnen der Fahrertür: ■ Wenn der Schlüssel in der Zün‐ dung stecken gelassen wurde.
■ Bei eingeschalteter Außen‐ beleuchtung.
■ Wenn das Fahrzeug ein automati‐ siertes Schaltgetriebe hat: Neutral‐
stellung nicht gewählt oder Fuß‐
bremse nicht gedrückt.
Motorölstand
Wenn der Mindestmotorölstand er‐
reicht ist, erscheint die Meldung OIL
nach Einschalten der Zündung für
30 Sekunden im Display des Driver
Information Center. Ölstand prüfen
3 120.
Die Ölstandsmeldung wird nur zu‐
rückgesetzt, wenn die Zündung für
mehr als 2 Minuten ausgeschaltet
wurde.
Um eine genauere Anzeige des Öl‐
stands zu erhalten, die Taste am
Ende des Wischerhebels innerhalb
von 30 Sekunden nach Einschalten
der Zündung drücken. Motoröls‐
tandsanzeige 3 69.Bordcomputer
Der Bordcomputer informiert über
Fahrdaten, die kontinuierlich aufge‐
zeichnet und elektronisch ausgewer‐
tet werden.
Je nach Fahrzeug können die folgen‐
den Funktionen durch wiederholtes
Drücken auf das Ende des Wischer‐
hebels ausgewählt werden:
■ Kraftstoffverbrauch
■ Durchschnittsverbrauch
■ Momentanverbrauch
■ Reichweite
