Přístroje a ovládací prvky69
Poznámky
Aby se hladina paliva zobrazovala
správně, musí se před čerpáním
paliva vypnout zapalování. Aby
hodnoty byly zobrazovány správně,
nečerpejte malé množství paliva
(např. méně než 5 litrů).
Jelikož v nádrži zůstalo nějaké palivo,
může být doplněné množství méně
než specifikovaný objem nádrže.
Sledování hladiny
motorového oleje
Sledování hladiny motorového oleje
pracuje správně, pouze když je
vozidlo zaparkované na rovině
a motor je studený.

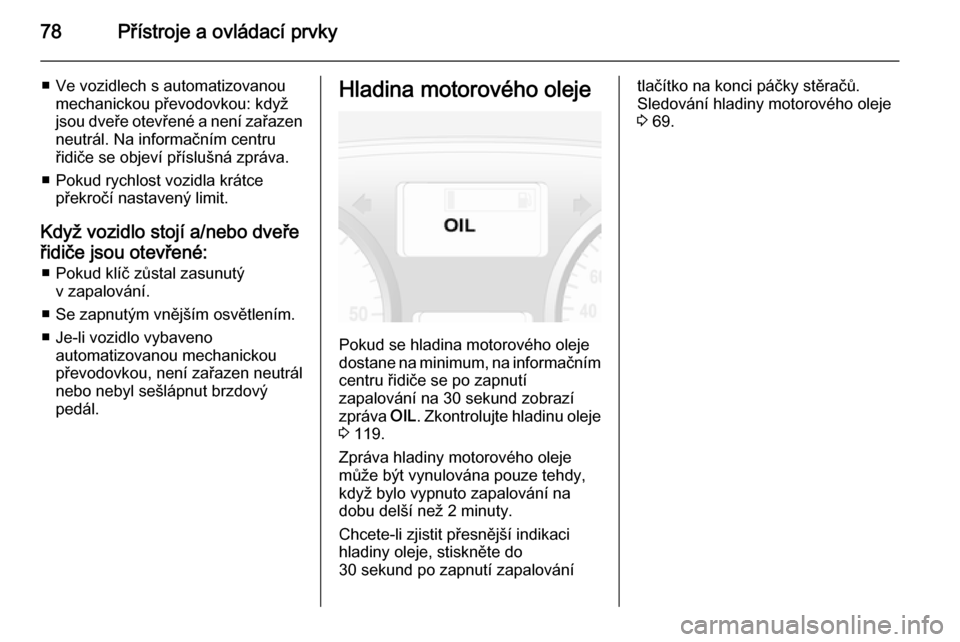

Pokud se hladina motorového oleje
dostane na minimum, na informačním centru řidiče se po zapnutí
zapalování na 30 sekund zobrazí
zpráva OIL. Zkontrolujte a doplňte
motorový olej 3 119.
Pokud je správná hladina
motorového oleje při zapnutí
zapalování, na informačním centruřidiče se krátce objeví zpráva OIL
LEVEL CORRECT (SPRÁVNÁ
HLADINA OLEJE) .
Je-li hladina motorového oleje vyšší
než minimální hladina, stiskněte do
30 sekund tlačítko palubního
počítače na konci páčky stěračů.
Zobrazí se zpráva OIL LEVEL
(HLADINA OLEJE) společně se
čtverečky, které odpovídají hladině oleje.
Když hladina motorového oleje
klesne, jsou čtverečky na displeji
hladiny nahrazeny pomlčkami:▢▢▢▢▢▢=Maximální hladina▢▢▢- - -=Průměrná hladina- - - - - -=Minimální hladina.
Zobrazení sledování hladiny
motorového oleje opustíte stisknutím
tlačítka palubního počítače.
Palubní počítač 3 79.
Servisní displej
Při zapnutí zapalování se
v informačním centru řidiče může
krátce zobrazit zbývající vzdálenost
do nutnosti provést příští servisní
prohlídku. V závislosti na jízdních
podmínkách se interval signalizování
servisní prohlídky může značně
měnit.
Pokud je zbývající vzdálenost do
provedení servisní prohlídky menší
než 3000 km nebo dva měsíce, na
informačním centru řidiče se zobrazí
SERVICE IN (BLÍŽÍCÍ SE SERVIS) .
Pokud vzdálenost dosáhne 0 km
nebo nadešel datum povinné servisní prohlídky, bude v bloku přístrojů,
popřípadě v informačním centru
řidiče, svítit kontrolka A i F a v
informačním centru řidiče se zobrazí SERVICE DUE (NUTNÝ SERVIS) .
Vozidlo potřebuje servis. Vyhledejte
pomoc v servisu.
Resetování zobrazování
servisní prohlídky Po provedení servisu se zobrazování
servisní prohlídky musí resetovat.
Pokud to pro danou výbavu přichází
v úvahu, v informačním centru řidiče
vyberte položku Zobrazování
vzdálenosti k servisu a poté stiskněte tlačítko na konci páčky stěračů

70Přístroje a ovládací prvky
a přidržte je na dobu přibližně
10 sekund, dokud se nepřetržitě
nezobrazí vzdálenost k servisu.
Palubní počítač 3 79.
Informační centrum řidiče 3 76.
Servisní informace 3 149.

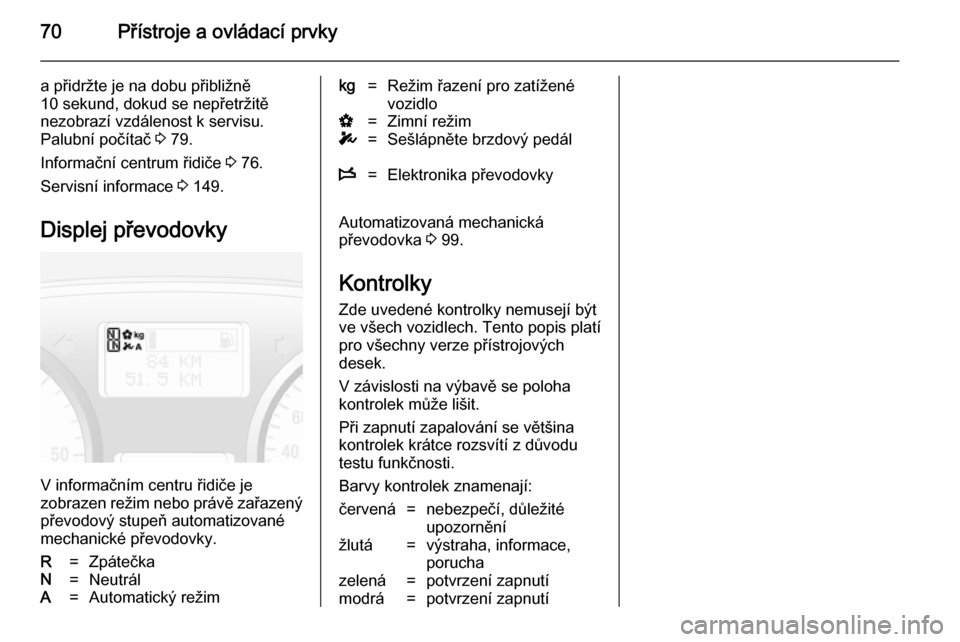

Displej převodovky
V informačním centru řidiče je
zobrazen režim nebo právě zařazený
převodový stupeň automatizované mechanické převodovky.
R=ZpátečkaN=NeutrálA=Automatický režimkg=Režim řazení pro zatížené
vozidloV=Zimní režimT=Sešlápněte brzdový pedálW=Elektronika převodovky
Automatizovaná mechanická
převodovka 3 99.
Kontrolky
Zde uvedené kontrolky nemusejí být
ve všech vozidlech. Tento popis platí
pro všechny verze přístrojových
desek.
V závislosti na výbavě se poloha
kontrolek může lišit.
Při zapnutí zapalování se většina
kontrolek krátce rozsvítí z důvodu
testu funkčnosti.
Barvy kontrolek znamenají:
červená=nebezpečí, důležité
upozorněnížlutá=výstraha, informace,
poruchazelená=potvrzení zapnutímodrá=potvrzení zapnutí

Přístroje a ovládací prvky71

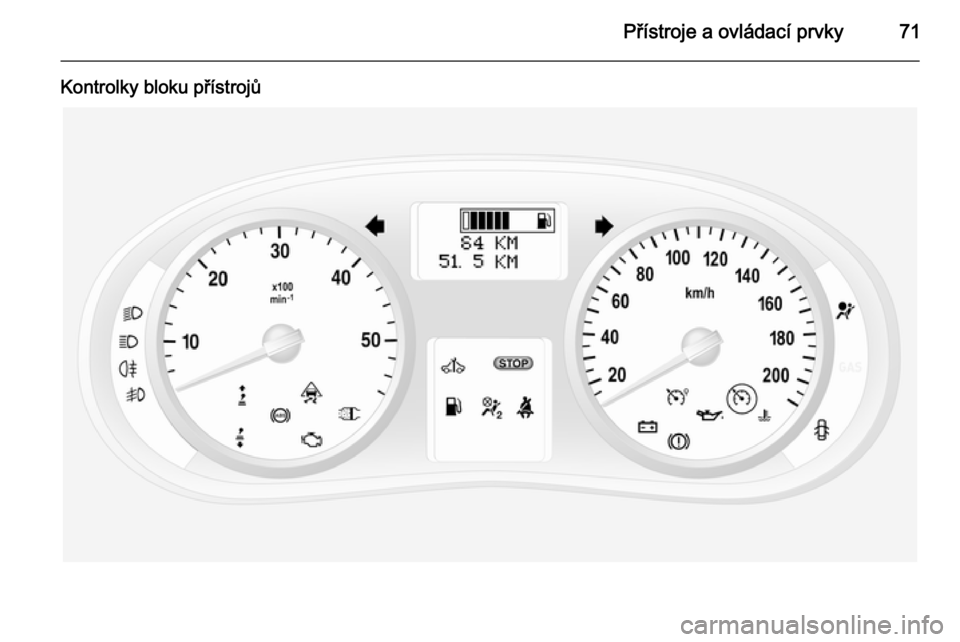

Kontrolky bloku přístrojů

72Přístroje a ovládací prvkyUkazatele směruO bliká zeleně.
Kontrolka bliká, pokud je aktivován
ukazatel směru nebo výstražná
světla.
Rychlé blikání: porucha ukazatelů
směru nebo související pojistky.
Když jsou zapnuty ukazatele směru,
je slyšet varovný zvukový signál. Při
tažení přívěsu se mění výška
varovného zvukového signálu.
Výměna žárovky 3 126.
Pojistky 3 131.
Směrová světla 3 83.
Připomenutí
bezpečnostního pásu X svítí červeně.
Pokud není připoután bezpečnostní
pás, začne blikat X, jakmile vozidlo
překročí rychlost cca. 16 km/h. Na
cca. 90 sekund se ozve zvuková
výstraha.9 Varování
Před každou jízdou si zapněte
bezpečnostní pás.
V případě nehody nepřipoutané
osoby ohrožují spolucestující
i samy sebe.
Airbag a předpínače
bezpečnostních pásů
v svítí žlutě.
Při zapnutí zapalování se kontrolka
krátce rozsvítí. Pokud se nerozsvítí
nebo se rozsvítí za jízdy, došlo
v systému předpínačů
bezpečnostních pásů nebo airbagů
k poruše. V tom případě nemusejí být airbagy a předpínače pásů při
nehodě funkční.
Aktivace předpínačů bezpečnostních pásů nebo airbagů je indikována
trvalým svícením v.
9 Varování
Okamžitě nechte příčinu poruchy
odstranit v servisu.
Předpínače pásů, systém airbagů
3 39, 3 42.
Vypnutí airbagu
W se rozsvítí žlutě při zapnutí
zapalování a zůstane svítit, pokud je
airbag předního spolujezdce vypnut.
Jestliže kontrolka W svítit spolu s v
nebo A, vyhledejte pomoc v servisu.

Přístroje a ovládací prvky739Nebezpečí
Nebezpečí smrtelného zranění
dítěte používajícího dětský
zádržný systém zároveň se
zapnutým airbagem předního
spolujezdce.
Nebezpečí smrtelného zranění
dospělé osoby při vypnutém
airbagu předního spolujezdce.
Systém airbagů 3 42, předpínače
bezpečnostních pásů 3 39, vypnutí
airbagu 3 47.
Systém nabíjení p svítí červeně.
Rozsvítí se při zapnutí zapalování a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoru Zastavte, vypněte motor. Nedobíjí se
akumulátor vozidla. Může dojít
k přerušení chlazení motoru. Může
dojít k přerušení pohonu posilovače
brzd. Vyhledejte pomoc v servisu.
Kontrolka nesprávné
funkce
Z svítí nebo bliká žlutě.
Rozsvítí se při zapnutí zapalování
a krátce po nastartování motoru
zhasne.
Pokud se rozsvítí za chodu
motoru Porucha v systému řízení emisí.Mohou být překročeny limity obsahu
škodlivin. Neprodleně vyhledejte
pomoc v servisu.
Pokud bliká za chodu motoru Závada, která může vést k poškození katalyzátoru. Uvolněte plynový pedál
až do zastavení blikání. Okamžitě
vyhledejte pomoc v servisu.Brzy proveďte servis
vozidla A svítí žlutě.
Rozsvítí se při zapnutí zapalování a krátce po nastartování motoru
zhasne.
Může se rozsvítit v kombinaci s jinou
kontrolkou nebo zprávou
v informačním centru řidiče.
Neprodleně vyhledejte pomoc
v servisu.
Vypněte motor
C svítí červeně.
Svítí společně s p, I , W nebo R;
vypněte ihned motor a vyhledejte
pomoc v servisu.
Brzdová soustava
R svítí červeně.
Svítí při odbrzděné parkovací brzdě
pokud je hladina brzdové kapaliny
příliš nízká 3 123.

74Přístroje a ovládací prvky9Varování
Zastavte. Nepokračujte v jízdě.
Obraťte se na servis.
Svítí po zapnutí zapalování, pokud je zabrzděná parkovací brzda 3 104.
Pokud se v informačním centru řidiče
objeví zpráva BRAKING FAULT
(CHYBA PŘI BRZDĚNÍ) , je v brzdové
soustavě porucha. Neprodleně
vyhledejte pomoc v servisu.
Brzdová soustava 3 103.
Protiblokovací systém brzd (ABS)
u svítí žlutě.
Krátce se rozsvítí po zapnutí
zapalování. Systém je
provozuschopný, když u zhasne.
Jestliže kontrolka u po několika
sekundách nezhasne nebo pokud se
rozsvítí během jízdy, došlo k poruše
v systému ABS. Kontrolka A v bloku
přístrojů se může také rozsvítit
společně se zprávami CHECK ABS
(ZKONTROLOVAT ABS) a CHECK
ESP (ZKONTROLOVAT ESP)
v informačním centru řidiče. Brzdová
soustava vozidla je i nadále funkční,
ale bez možnosti regulace systémem
ABS.
Jestliže se rozsvítí kontrolka u, A ,
R a C , je ABS i ESP vypnuto a v
informačním centru řidiče se zobrazí
zpráva BRAKING FAULT (CHYBA
PŘI BRZDĚNÍ) . Neprodleně
vyhledejte pomoc v servisu.
Protiblokovací systém brzd 3 103.
Řazení směrem nahoru k nebo j se rozsvítí zeleně.
Pokud se rozsvítí tato kontrolka,
doporučujeme zařadit převodový
stupeň, aby se snížila spotřeba
paliva.
Systém elektronické
stabilizace vozidla
v bliká nebo svítí žlutě.
Rozsvítí se na několik sekund po
zapnutí zapalování.Bliká během jízdy
Systém je aktivně zapojen. Může být
snížen výstupní výkon motoru
a vozidlo může být v malé míře
automaticky brzděno.
Rozsvícení během jízdySystém je vypnut. V informačním
centru řidiče se také objeví zpráva ESP OFF (VYPNUTÉ ESP) .
ESP® Plus
3 106.
Teplota chladicí kapaliny
motoru W svítí červeně.
Pokud se rozsvítí za chodu
motoru
Zastavte, vypněte motor.Výstraha
Teplota chladicí kapaliny je příliš
vysoká.
Zkontrolujte hladinu chladicí kapaliny
3 121.

Přístroje a ovládací prvky75
Jestliže je chladicí kapaliny
dostatečné množství, obraťte se na
servis.
Žhavení! svítí žlutě.
Žhavení je zapnuto. Zapne se pouze
při nízké venkovní teplotě.
Tlak motorového oleje
I svítí červeně.
Rozsvítí se při zapnutí zapalování a krátce po nastartování motoru
zhasne.
Rozsvítí se za chodu motoruVýstraha
Může dojít k přerušení mazání motoru. Může dojít k poškození
motoru a/nebo zablokování
poháněných kol.
1. Sešlápněte pedál spojky.
2. Zvolte neutrál, nastavte páku voliče do polohy N.
3. Co nejdříve bezpečně opusťte
proud vozidel, abyste nebránili
jejich pohybu.
4. Vypněte zapalování.9 Varování
Pokud motor neběží, budete
muset při brzdění a řízení vyvinout mnohem větší sílu.
Nevytahujte klíč ze spínací skřínky
dokud vozidlo zcela nestojí, jinak
může dojít k neočekávanému
zamknutí řízení.
Zkontrolujte hladinu motorového
oleje před tím, než vyhledáte pomoc
v servisu 3 119.
Nízká hladina paliva Y svítí žlutě.
Svítí, pokud je hladina paliva v nádrži příliš nízká. Palivo okamžitě
dočerpejte 3 112
Katalyzátor 3 98.
Odvzdušnění palivové soustavy
vznětového motoru 3 125.
Vnější osvětlení
9 svítí zeleně.
Svítí při rozsvíceném vnějším
osvětlení 3 81.
Dálková světla
P svítí modře.
Svítí při zapnutých dálkových
světlech nebo během použití světelné houkačky 3 82.
Světlo do mlhy > svítí zeleně.
Svítí při rozsvícených předních
mlhových světlech 3 83.
Zadní světlo do mlhy
r svítí žlutě.
Svítí při rozsvíceném zadním světle
do mlhy 3 83.
Tempomat m , U svítí zeleně.

76Přístroje a ovládací prvky
m svítí zeleně, když je uložena určitá
rychlost.
U svítí zeleně, když je systém
zapnutý.
Omezovač rychlosti
U svítí žlutě.
U svítí žlutě, když je systém zapnutý.
Tempomat, omezovač rychlosti
3 107.Informační displeje

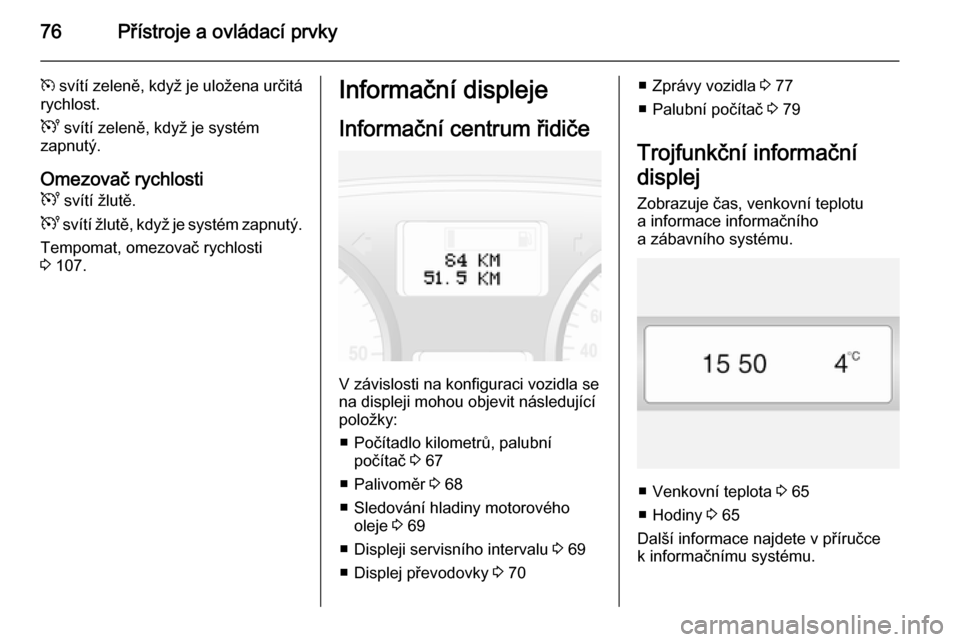

Informační centrum řidiče
V závislosti na konfiguraci vozidla se
na displeji mohou objevit následující položky:
■ Počítadlo kilometrů, palubní počítač 3 67
■ Palivoměr 3 68
■ Sledování hladiny motorového oleje 3 69
■ Displeji servisního intervalu 3 69
■ Displej převodovky 3 70
■ Zprávy vozidla 3 77
■ Palubní počítač 3 79
Trojfunkční informační
displej Zobrazuje čas, venkovní teplotu
a informace informačního
a zábavního systému.
■ Venkovní teplota 3
65
■ Hodiny 3 65
Další informace najdete v příručce
k informačnímu systému.

Přístroje a ovládací prvky77Zprávy vozidla
Zprávy se zobrazují v informačním
centru řidiče v kombinaci
s rozsvícením kontrolky A nebo C
v bloku přístrojů.
Informační zprávyInformační zprávyBATTERY MODE: ECONOMY
(REŽIM AKUMULÁTORU:
ÚSPORNÝ)ESP OFF (VYPNUTÉ ESP)AUTO LIGHTS DEACTIVATED
(DEAKTIVOVÁNA AUTOMATICKÁ
SVĚTLA)OIL LEVEL CORRECT (SPRÁVNÁ
HLADINA OLEJE)
Zprávy o poruše
Budou zobrazeny v kombinaci
s kontrolkou A. Jeďte opatrně
a vyhledejte pomoc v servisu.
Zprávu o poruše odstraníte
stisknutím tlačítka na konci páčky
stěračů. Po uplynutí několika sekund může tato zpráva zmizet automaticky
a A zůstane svítit. Porucha bude
poté uložena v palubním systému.Zprávy o porušeCHECK ESP (ZKONTROLOVAT
ESP)CHECK FUEL FILTER
(ZKONTROLOVAT PALIVOVÝ
FILTR)CHECK GEARBOX
(ZKONTROLOVAT
PŘEVODOVKU)CHECK AUTO LIGHTS
(ZKONTROLOVAT AUTOMATICKÁ
SVĚTLA)
Výstražné zprávy
Zobrazí se s kontrolkou C. Vypněte
ihned motor a vyhledejte pomoc
v servisu.
Výstražné zprávyINJECTION FAULT (CHYBA
VSTŘIKOVÁNÍ)ENGINE OVERHEATING
(PŘEHŘÍVÁNÍ MOTORU)GEARBOX OVERHEATING
(PŘEHŘÍVÁNÍ PŘEVODOVKY)
Výstražné zvonkohry
Při startování motoru nebo
během jízdy: ■ Během použití ukazatele směru a změny jízdního pruhu.
■ Pokud není zapnutý bezpečnostní pás.
■ Pokud parkovací asistent zjistí překážku.
■ Pokud má vozidlo automatizovanou mechanickou
převodovku a je příliš vysoká
teplota spojky.

78Přístroje a ovládací prvky
■ Ve vozidlech s automatizovanoumechanickou převodovkou: když
jsou dveře otevřené a není zařazen neutrál. Na informačním centru
řidiče se objeví příslušná zpráva.
■ Pokud rychlost vozidla krátce překročí nastavený limit.
Když vozidlo stojí a/nebo dveře řidiče jsou otevřené: ■ Pokud klíč zůstal zasunutý v zapalování.
■ Se zapnutým vnějším osvětlením. ■ Je-li vozidlo vybaveno automatizovanou mechanickou
převodovkou, není zařazen neutrál
nebo nebyl sešlápnut brzdový
pedál.Hladina motorového oleje
Pokud se hladina motorového oleje
dostane na minimum, na informačním centru řidiče se po zapnutí
zapalování na 30 sekund zobrazí
zpráva OIL. Zkontrolujte hladinu oleje
3 119.
Zpráva hladiny motorového oleje
může být vynulována pouze tehdy,
když bylo vypnuto zapalování na
dobu delší než 2 minuty.
Chcete-li zjistit přesnější indikaci
hladiny oleje, stiskněte do
30 sekund po zapnutí zapalování
tlačítko na konci páčky stěračů.
Sledování hladiny motorového oleje
3 69.
