OPEL VIVARO B 2014.5 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2014.5, Model line: VIVARO B, Model: OPEL VIVARO B 2014.5Pages: 199, PDF-Größe: 4.25 MB
Page 131 of 199

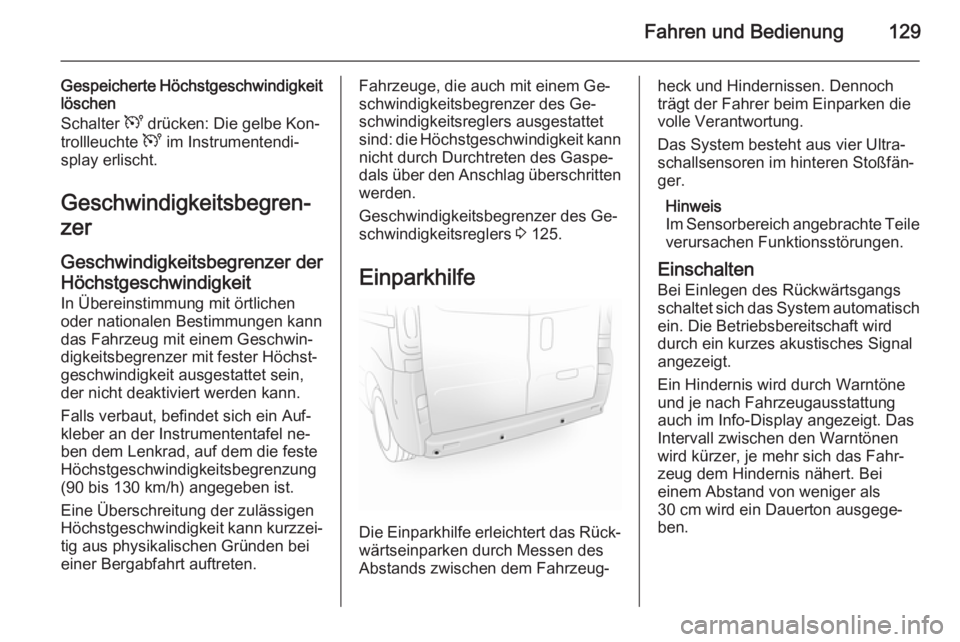

Fahren und Bedienung129
Gespeicherte Höchstgeschwindigkeitlöschen
Schalter U drücken: Die gelbe Kon‐
trollleuchte U im Instrumentendi‐
splay erlischt.
Geschwindigkeitsbegren‐
zer
Geschwindigkeitsbegrenzer der
Höchstgeschwindigkeit
In Übereinstimmung mit örtlichen
oder nationalen Bestimmungen kann
das Fahrzeug mit einem Geschwin‐
digkeitsbegrenzer mit fester Höchst‐
geschwindigkeit ausgestattet sein,
der nicht deaktiviert werden kann.
Falls verbaut, befindet sich ein Auf‐
kleber an der Instrumententafel ne‐
ben dem Lenkrad, auf dem die feste
Höchstgeschwindigkeitsbegrenzung
(90 bis 130 km/h) angegeben ist.
Eine Überschreitung der zulässigen
Höchstgeschwindigkeit kann kurzzei‐ tig aus physikalischen Gründen bei
einer Bergabfahrt auftreten.Fahrzeuge, die auch mit einem Ge‐
schwindigkeitsbegrenzer des Ge‐
schwindigkeitsreglers ausgestattet
sind: die Höchstgeschwindigkeit kann
nicht durch Durchtreten des Gaspe‐
dals über den Anschlag überschritten werden.
Geschwindigkeitsbegrenzer des Ge‐
schwindigkeitsreglers 3 125.
Einparkhilfe
Die Einparkhilfe erleichtert das Rück‐
wärtseinparken durch Messen des
Abstands zwischen dem Fahrzeug‐
heck und Hindernissen. Dennoch trägt der Fahrer beim Einparken die
volle Verantwortung.
Das System besteht aus vier Ultra‐
schallsensoren im hinteren Stoßfän‐
ger.
Hinweis
Im Sensorbereich angebrachte Teile
verursachen Funktionsstörungen.
Einschalten
Bei Einlegen des Rückwärtsgangs schaltet sich das System automatisch ein. Die Betriebsbereitschaft wird
durch ein kurzes akustisches Signal
angezeigt.
Ein Hindernis wird durch Warntöne
und je nach Fahrzeugausstattung
auch im Info-Display angezeigt. Das
Intervall zwischen den Warntönen
wird kürzer, je mehr sich das Fahr‐
zeug dem Hindernis nähert. Bei
einem Abstand von weniger als
30 cm wird ein Dauerton ausgege‐
ben.
Page 132 of 199

130Fahren und Bedienung
Hinweis
Bei Varianten mit Info-Display-An‐
zeige kann die Lautstärke des Warn‐ tons über das Infotainment System
eingestellt werden. Weitere Informa‐ tionen siehe Bedienungsanleitung
für das Infotainment System.9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter be‐
sonderen Umständen zur Nicht‐
erkennung von Hindernissen
durch das System führen.
Ausschalten
Das System durch Drücken der Taste
r auf der Instrumententafel bei ein‐
geschalteter Zündung deaktivieren.
Die LED leuchtet in der Taste auf,
wenn das System deaktiviert ist. Beim Einlegen des Rückwärtsgangs ertönt
kein akustisches Signal.
Hinweis
Bei Varianten mit Info-Display-An‐
zeige kann die Funktion über das In‐ fotainment System deaktiviert wer‐
den. Weitere Informationen siehe
Bedienungsanleitung für das Info‐
tainment System.
Die Funktion wird wieder aktiviert
durch erneutes Drücken der Taste
r oder beim nächsten Einschalten
der Zündung.
Störung
Erkennt das System beim Einlegen
des Rückwärtsgangs eine Betriebs‐
störung, ertönt ca. 5 Sekunden lang
ein kontinuierlicher akustischer
Alarm, es wird eine entsprechende
Meldung im Driver Information Center 3 89 angezeigt, und F leuchtet im In‐
strument 3 85 auf. Eine Werkstatt
aufsuchen, um die Störungsursache beheben zu lassen.Achtung
Bei Rückwärtsfahrt sollte der Be‐
reich frei von Hindernissen sein,
die an den Fahrzeugunterboden
schlagen könnten.
Ein Gegenschlagen an der Hinter‐
achse, das nicht offenkundig er‐ kennbar sein muss, kann zu un‐gewöhnlichen Änderungen am
Handling des Fahrzeugs führen.
Page 133 of 199

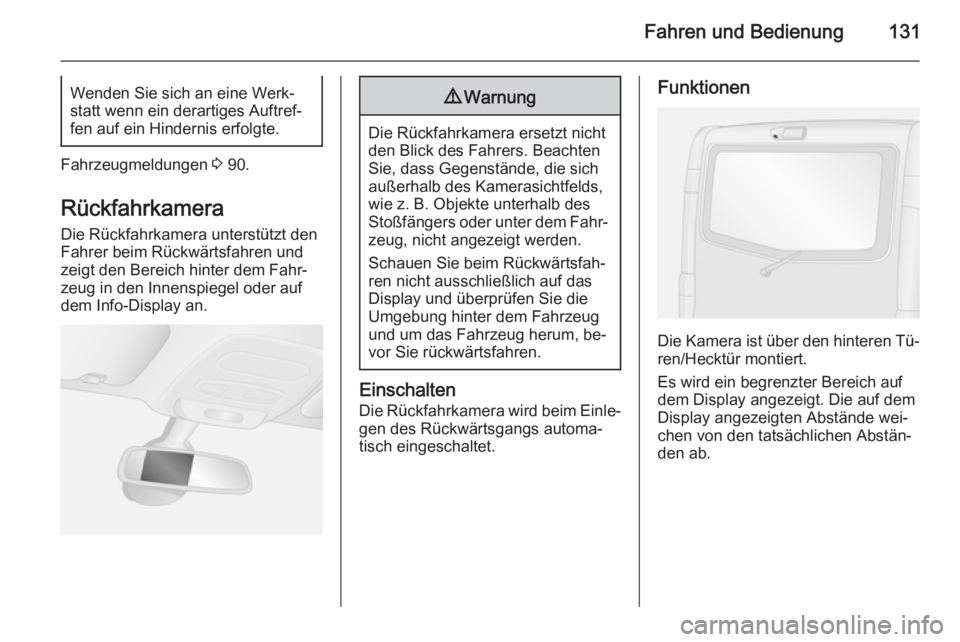

Fahren und Bedienung131Wenden Sie sich an eine Werk‐
statt wenn ein derartiges Auftref‐
fen auf ein Hindernis erfolgte.
Fahrzeugmeldungen 3 90.
Rückfahrkamera
Die Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren und
zeigt den Bereich hinter dem Fahr‐
zeug in den Innenspiegel oder auf
dem Info-Display an.
9 Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds,
wie z. B. Objekte unterhalb des Stoßfängers oder unter dem Fahr‐ zeug, nicht angezeigt werden.
Schauen Sie beim Rückwärtsfah‐
ren nicht ausschließlich auf das
Display und überprüfen Sie die
Umgebung hinter dem Fahrzeug
und um das Fahrzeug herum, be‐
vor Sie rückwärtsfahren.
Einschalten
Die Rückfahrkamera wird beim Einle‐
gen des Rückwärtsgangs automa‐
tisch eingeschaltet.
Funktionen
Die Kamera ist über den hinteren Tü‐ ren/Hecktür montiert.
Es wird ein begrenzter Bereich auf
dem Display angezeigt. Die auf dem
Display angezeigten Abstände wei‐
chen von den tatsächlichen Abstän‐
den ab.
Page 134 of 199

132Fahren und Bedienung
Spur-Display (1)
Je nach Ausstattung wird die Spur (1)
des Fahrzeugs in blau auf dem Info-
Display angezeigt. Sie zeigt den Weg
des Fahrzeugs abhängig vom Lenk‐
winkel an.
Unveränderte Spur-Display (2)
Das unveränderte Spur-Display (2)
zeigt den Weg des Fahrzeuges an, wenn die Räder in Geradeausstellung gehalten werden.
Führungslinien (A, B, C) zeigen zu‐
sammen mit dem unveränderten
Spur-Display (2) den Abstand hinter
dem Fahrzeug an.
Die Intervalle der Führungslinien sind wie folgt:A (rot)=30 cmB (gelb)=70 cmC (grün)=150 cm
Einstellungen
Einstellungen wie z. B. die Helligkeit können über das Infotainment Sys‐ tem vorgenommen werden. Weitere
Informationen sind in der Bedie‐
nungsanleitung des Infotainment
Systems enthalten.
Ausschalten
Die Kamera wird nach einer Verzö‐
gerung deaktiviert, wenn der Rück‐
wärtsgang nicht eingelegt ist.
Störung Unter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
■ geringe Umgebungshelligkeit,
■ direktes Sonnen- oder Scheinwer‐ ferlicht auf der Kameralinse,
■ Eis, Schnee, Schlamm o. ä. auf der
Kameralinse. Linse säubern, mit
Wasser abspülen und mit einem
weichen Tuch abreiben,
■ die hinteren Türen/Hecktür ist nicht
richtig geschlossen,
■ Unfallschäden am Fahrzeugheck,
■ extreme Temperaturschwankun‐ gen.
Page 135 of 199

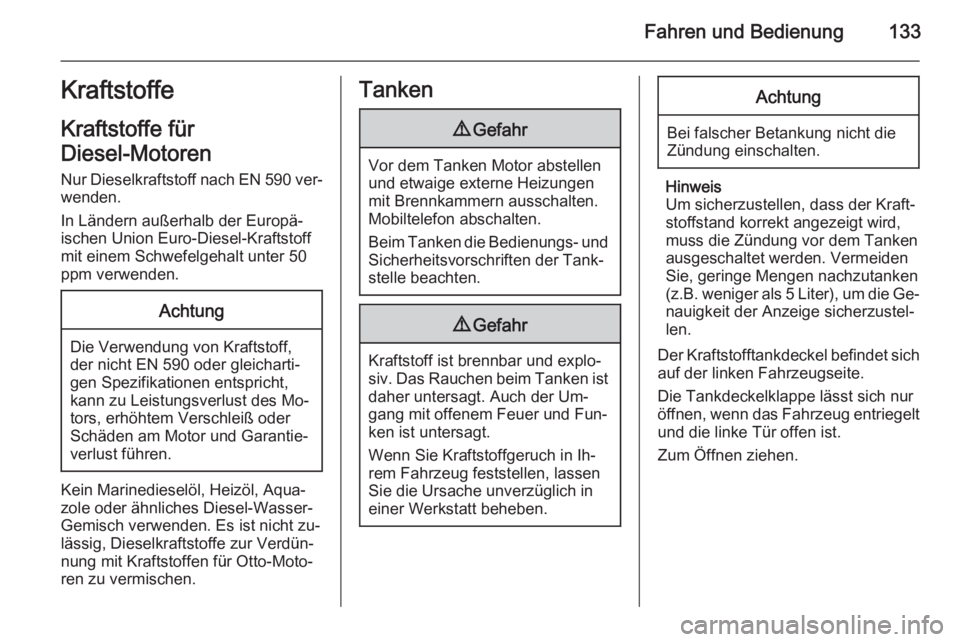

Fahren und Bedienung133Kraftstoffe
Kraftstoffe für
Diesel-Motoren
Nur Dieselkraftstoff nach EN 590 ver‐
wenden.
In Ländern außerhalb der Europä‐
ischen Union Euro-Diesel-Kraftstoff
mit einem Schwefelgehalt unter 50
ppm verwenden.Achtung
Die Verwendung von Kraftstoff,
der nicht EN 590 oder gleicharti‐
gen Spezifikationen entspricht,
kann zu Leistungsverlust des Mo‐
tors, erhöhtem Verschleiß oder
Schäden am Motor und Garantie‐
verlust führen.
Kein Marinedieselöl, Heizöl, Aqua‐
zole oder ähnliches Diesel-Wasser-
Gemisch verwenden. Es ist nicht zu‐
lässig, Dieselkraftstoffe zur Verdün‐
nung mit Kraftstoffen für Otto-Moto‐
ren zu vermischen.
Tanken9 Gefahr
Vor dem Tanken Motor abstellen
und etwaige externe Heizungen
mit Brennkammern ausschalten.
Mobiltelefon abschalten.
Beim Tanken die Bedienungs- und Sicherheitsvorschriften der Tank‐
stelle beachten.
9 Gefahr
Kraftstoff ist brennbar und explo‐
siv. Das Rauchen beim Tanken ist daher untersagt. Auch der Um‐
gang mit offenem Feuer und Fun‐
ken ist untersagt.
Wenn Sie Kraftstoffgeruch in Ih‐
rem Fahrzeug feststellen, lassen
Sie die Ursache unverzüglich in
einer Werkstatt beheben.
Achtung
Bei falscher Betankung nicht die
Zündung einschalten.
Hinweis
Um sicherzustellen, dass der Kraft‐
stoffstand korrekt angezeigt wird, muss die Zündung vor dem Tanken
ausgeschaltet werden. Vermeiden
Sie, geringe Mengen nachzutanken
(z.B. weniger als 5 Liter), um die Ge‐
nauigkeit der Anzeige sicherzustel‐
len.
Der Kraftstofftankdeckel befindet sich
auf der linken Fahrzeugseite.
Die Tankdeckelklappe lässt sich nur
öffnen, wenn das Fahrzeug entriegelt und die linke Tür offen ist.
Zum Öffnen ziehen.
Page 136 of 199

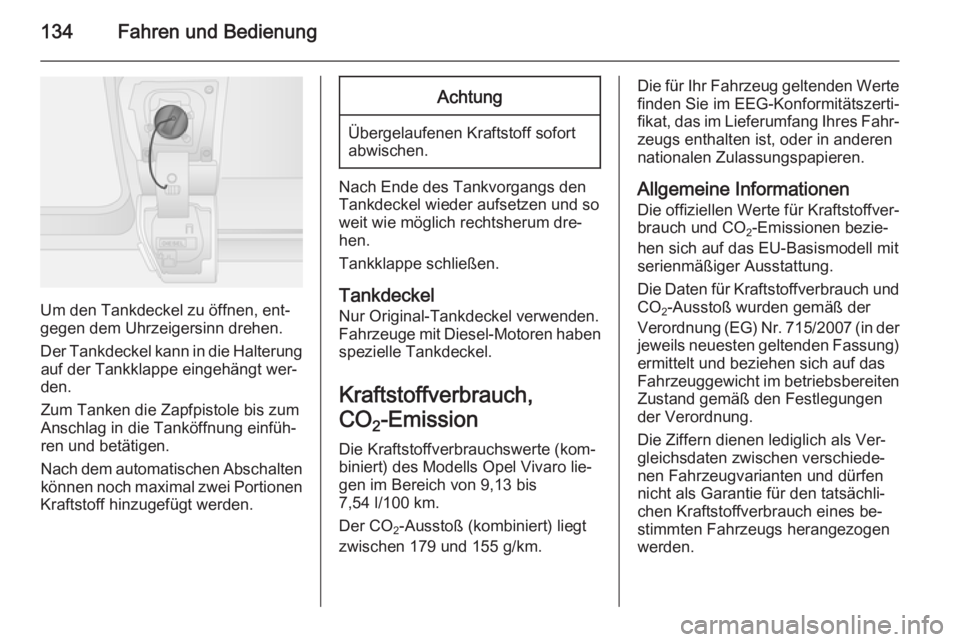

134Fahren und Bedienung
Um den Tankdeckel zu öffnen, ent‐
gegen dem Uhrzeigersinn drehen.
Der Tankdeckel kann in die Halterung auf der Tankklappe eingehängt wer‐
den.
Zum Tanken die Zapfpistole bis zum
Anschlag in die Tanköffnung einfüh‐
ren und betätigen.
Nach dem automatischen Abschalten
können noch maximal zwei Portionen
Kraftstoff hinzugefügt werden.
Achtung
Übergelaufenen Kraftstoff sofort abwischen.
Nach Ende des Tankvorgangs den
Tankdeckel wieder aufsetzen und so
weit wie möglich rechtsherum dre‐
hen.
Tankklappe schließen.
Tankdeckel Nur Original-Tankdeckel verwenden.
Fahrzeuge mit Diesel-Motoren haben
spezielle Tankdeckel.
Kraftstoffverbrauch,
CO 2‑Emission
Die Kraftstoffverbrauchswerte (kom‐
biniert) des Modells Opel Vivaro lie‐
gen im Bereich von 9,13 bis
7,54 l/100 km.
Der CO 2-Ausstoß (kombiniert) liegt
zwischen 179 und 155 g/km.
Die für Ihr Fahrzeug geltenden Werte
finden Sie im EEG-Konformitätszerti‐ fikat, das im Lieferumfang Ihres Fahr‐ zeugs enthalten ist, oder in anderen
nationalen Zulassungspapieren.
Allgemeine Informationen
Die offiziellen Werte für Kraftstoffver‐ brauch und CO 2-Emissionen bezie‐
hen sich auf das EU-Basismodell mit
serienmäßiger Ausstattung.
Die Daten für Kraftstoffverbrauch und
CO 2-Ausstoß wurden gemäß der
Verordnung (EG) Nr. 715/2007 (in der jeweils neuesten geltenden Fassung)ermittelt und beziehen sich auf das
Fahrzeuggewicht im betriebsbereiten Zustand gemäß den Festlegungender Verordnung.
Die Ziffern dienen lediglich als Ver‐
gleichsdaten zwischen verschiede‐
nen Fahrzeugvarianten und dürfen
nicht als Garantie für den tatsächli‐
chen Kraftstoffverbrauch eines be‐
stimmten Fahrzeugs herangezogen
werden.
Page 137 of 199

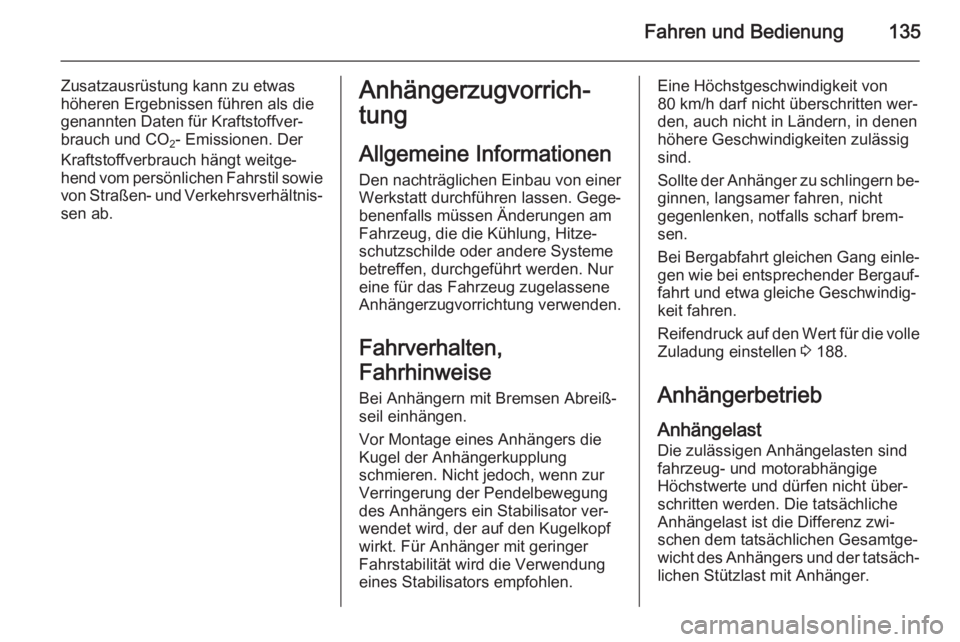

Fahren und Bedienung135
Zusatzausrüstung kann zu etwas
höheren Ergebnissen führen als die
genannten Daten für Kraftstoffver‐
brauch und CO 2- Emissionen. Der
Kraftstoffverbrauch hängt weitge‐
hend vom persönlichen Fahrstil sowie von Straßen- und Verkehrsverhältnis‐sen ab.Anhängerzugvorrich‐
tung
Allgemeine Informationen
Den nachträglichen Einbau von einer Werkstatt durchführen lassen. Gege‐
benenfalls müssen Änderungen am
Fahrzeug, die die Kühlung, Hitze‐
schutzschilde oder andere Systeme
betreffen, durchgeführt werden. Nur
eine für das Fahrzeug zugelassene
Anhängerzugvorrichtung verwenden.
Fahrverhalten,
Fahrhinweise
Bei Anhängern mit Bremsen Abreiß‐
seil einhängen.
Vor Montage eines Anhängers die
Kugel der Anhängerkupplung
schmieren. Nicht jedoch, wenn zur
Verringerung der Pendelbewegung
des Anhängers ein Stabilisator ver‐
wendet wird, der auf den Kugelkopf
wirkt. Für Anhänger mit geringer
Fahrstabilität wird die Verwendung
eines Stabilisators empfohlen.Eine Höchstgeschwindigkeit von
80 km/h darf nicht überschritten wer‐
den, auch nicht in Ländern, in denen
höhere Geschwindigkeiten zulässig
sind.
Sollte der Anhänger zu schlingern be‐ ginnen, langsamer fahren, nicht
gegenlenken, notfalls scharf brem‐
sen.
Bei Bergabfahrt gleichen Gang einle‐
gen wie bei entsprechender Bergauf‐ fahrt und etwa gleiche Geschwindig‐
keit fahren.
Reifendruck auf den Wert für die volle
Zuladung einstellen 3 188.
Anhängerbetrieb
Anhängelast Die zulässigen Anhängelasten sind
fahrzeug- und motorabhängige
Höchstwerte und dürfen nicht über‐
schritten werden. Die tatsächliche
Anhängelast ist die Differenz zwi‐
schen dem tatsächlichen Gesamtge‐
wicht des Anhängers und der tatsäch‐ lichen Stützlast mit Anhänger.
Page 138 of 199

136Fahren und Bedienung
Die zulässige Anhängelast ist in den
Fahrzeugpapieren spezifiziert. Die‐
ser Wert gilt generell für Steigungen
bis max. 12 %.
Die zulässige Anhängelast gilt bis zur angegebenen Steigung und bis zu
einer Höhe von 1000 Metern über
dem Meeresspiegel. Da sich die Mo‐
torleistung wegen der dünner wer‐
denden Luft bei zunehmender Höhe
verringert und sich dadurch die Steig‐
fähigkeit verschlechtert, sinkt auch
das zulässige Zuggesamtgewicht um
10 % pro 1000 Meter zusätzlicher
Höhe. Auf Straßen mit leichten An‐ stiegen (weniger als 8 %, z. B. auf
Autobahnen) muss das Zuggesamt‐
gewicht nicht verringert werden.
Das zulässige Zuggesamtgewicht
darf nicht überschritten werden. Das
zulässige Zuggesamtgewicht ist auf
dem Typschild angegeben 3 179.
Stützlast Die Stützlast ist die Last, die vom An‐
hänger auf den Kugelkopf der Anhän‐
gerkupplung ausgeübt wird. Sie kanndurch Veränderung der Gewichtsver‐
teilung beim Beladen des Anhängers
verändert werden.
Die höchstzulässige Stützlast ist auf dem Typschild der Anhängerzugvor‐
richtung und in den Fahrzeugpapie‐ ren angegeben. Streben Sie immer
die höchstzulässige Last an, vor al‐
lem bei schweren Anhängern. Die
Stützlast sollte nie unter 25 kg sinken.
Bei Anhängelasten von 1200 kg oder
mehr darf die Stützlast nicht weniger
als 50 kg betragen.
Hinterachslast
Bei Anhängerbetrieb und voll belade‐
nem Zugfahrzeug (einschließlich aller Insassen) darf die zulässige Hinter‐achslast (siehe Typschild oder Fahr‐zeugpapiere) nicht überschritten wer‐
den.
Anhänger-Stabilitäts-
Assistent
Erkennt das System eine starke
Schlingerbewegung, wird die Motor‐ leistung reduziert und das Gespanngezielt abgebremst, bis das Schlin‐
gern aufhört. Das Lenkrad so ruhig
wie möglich halten, während das Sys‐
tem aktiv ist.
Der Anhänger-Stabilitäts-Assistent
(TSA) ist eine Funktion des elektroni‐ schen Stabilitätsprogramms 3 124.
Page 139 of 199

Fahrzeugwartung137FahrzeugwartungAllgemeine Informationen..........137
Fahrzeugüberprüfungen ............138
Glühlampen auswechseln .........146
Elektrische Anlage .....................151
Wagenwerkzeug ........................156
Räder und Reifen ......................157
Starthilfe ..................................... 168
Abschleppen .............................. 170
Fahrzeugpflege .......................... 171Allgemeine
Informationen
Zubehör und Änderungen
am Fahrzeug Wir empfehlen die Verwendung von
Originalteilen und -zubehör und von
ausdrücklich für Ihren Fahrzeugtyp werkseitig zugelassenen Teilen. Die
Zuverlässigkeit anderer Produkte
können wir nicht bewerten und auch
nicht dafür garantieren – auch wenn
sie über eine behördliche oder sons‐
tige Zulassung verfügen.
Keine Veränderungen an elektri‐
schen Systemen vornehmen, z. B.
Eingriff in elektronische Steuergeräte (Chip-Tuning).Fahrzeugeinlagerung
Einlagerung über einen
längeren Zeitraum Wenn das Fahrzeug für mehrere Mo‐
nate eingelagert werden muss:
■ Fahrzeug waschen und konservie‐ ren.
■ Konservierung im Motorraum und am Unterboden überprüfen lassen.
■ Dichtgummis reinigen und konser‐ vieren.
■ Den Kraftstofftank vollständig auf‐ füllen.
■ Motorölwechsel durchführen.
■ Den Scheibenwaschbehälter ent‐ leeren.
■ Den Frost- und Korrosionsschutz im Kühlmittel überprüfen.
■ Reifendruck auf den Wert für die volle Zuladung erhöhen.
■ Fahrzeug an einem trockenen, gut belüfteten Ort abstellen. ErstenGang oder Rückwärtsgang einle‐
gen. Fahrzeug gegen Wegrollen si‐
chern.
Page 140 of 199

138Fahrzeugwartung
■ Die Parkbremse nicht anziehen.
■ Die Motorhaube öffnen, alle Türen schließen und das Fahrzeug ver‐
riegeln.
■ Polklemme am Minuspol der Fahr‐ zeugbatterie abklemmen. Sicher‐stellen, dass sämtliche Systeme
außer Betrieb sind, z. B. Diebstahl‐ warnanlage.
Neuerliche Inbetriebnahme des Fahrzeugs Wenn das Fahrzeug wieder in Betrieb
genommen wird:
■ Polklemme am Minuspol der Fahr‐ zeugbatterie anklemmen. Elektro‐nik der elektrischen Fensterbetäti‐
gung aktivieren.
■ Reifendruck prüfen.
■ Scheibenwaschbehälter auffüllen.
■ Motorölstand kontrollieren.
■ Kühlmittelstand kontrollieren.
■ Gegebenenfalls Kennzeichen montieren.Altfahrzeugrücknahme
Informationen über Altfahrzeug-
Rücknahmestellen und die Wieder‐
verwertung von Altfahrzeugen sind
auf unserer Website verfügbar. Nur
offiziell anerkannte Recyclingstellen
mit dieser Aufgabe betrauen.Fahrzeugüberprüfun‐
gen
Durchführung von Arbeiten9 Warnung
Kontrollen im Motorraum nur bei
ausgeschalteter Zündung durch‐
führen.
Das Kühlgebläse kann auch bei
ausgeschalteter Zündung laufen.
9 Gefahr
Die Zündanlage arbeitet mit sehr
hoher elektrischer Spannung.
Nicht berühren.
Zum leichteren Erkennen sind die
Verschlussdeckel zum Nachfüllen
von Motoröl, Kühlmittel und Wasch‐
flüssigkeit sowie der Griff des Öl‐
messstabs gelb.
