Sõiduki hooldamine139
Tagaklaasipuhasti hariTõsta klaasipuhastihoob üles,
pöörata klaasipuhastiharja ja võtta
see lahti.Lambi vahetamine
Lülitage süüde välja; lülitage vastavlüliti välja või sulgege uksed.
Hoida uut lampi ainult soklist. Lambi
klaasi ei tohi puudutada paljaste kätega.
Vahetamisel kasutada ainult sama tüüpi lampi.
Lambi kontrollimine Pärast lambi vahetamist lülitage
süüde sisse ja kontrollige tulede
toimimist.Esilaternad
Lähituled ja kaugtuled
1. Eemaldada kaitsekate, pöörates seda vastupäeva.
2. Ühendada lahti juhtmekimbu pistik.
3. Vabastada kinnitusklamber ja eemaldada lamp.
4. Paigaldada uus lamp ja kinnitusklamber, veendudes,
lamp on õiges asendis.
5. Paigaldage juhtmekimbu pistik ja kaitsekate.

140Sõiduki hooldamine
Külgtuled
1. Eemaldage lambipesa reflektoriküljest, keerates sedavastupäeva.
2. Panna uus lamp.
3. Paigaldada lambipesa peegeldi korpusesse.
Udutuled
Eesmise udutule lambile saate
juurdepääsu sõiduki alt.
1. Vabastage sõiduki vasakul küljel olev kinnitusklamber ning avage
hooldusluuk.
Eemaldage sõiduki paremal küljel olevad kruvid ja kinnitusklambrid,
et eemaldada hooldusluuk.
2. Ühendada lahti juhtmekimbu pistik.
3. Pöörake lambipesa vastupäeva ning eemaldage lamp.
4. Paigaldage uus lamp jalambipesa tagasi.
5. Paigaldage juhtmekimbu pistik ja hooldusluuk.
Eesmised suunatuled
1. Eemaldage lambipesa reflektori küljest, keerates sedavastupäeva.
2. Panna uus lamp.
3. Paigaldada lambipesa peegeldi korpusesse.

Sõiduki hooldamine141TagatuledPidurituli, suunatuli ja tagatuled
1. Eemaldage 3 kruvi (kasutades komplekti kuuluvat tööriista).
2. Tõmmata laternakoost välisküljel olevatelt kinnitustihvtidelt
ettevaatlikult maha ja eemaldada.
3. Pöörake lambipesa vastupäeva, et see laternakoostust eraldada.
4. Panna uus lamp.
5. Lambipesa laternakoostu paigaldamiseks tuleb seda sisse
suruda ja seejärel päripäeva
keerata.
6. Veenduda, et juhtmekimp paikneb õigesti.
7. Paigaldada laternakoost tagasiesialgsesse asendisse,
veendudes selle õiges
paigutuses.
8. Paigaldage laternakoost kinnitustihvtidele ja kinnitage
uuesti 3 kruvi.

142Sõiduki hooldamineKülgmised suunatuled
1. Vabastage klambrid lapikukruvikeeraja abil esitiiva küljest ja
tõstke laternakoost avast välja.
2. Eemaldage lambipesa laternakoostust, keerates seda
vastupäeva, ja paigaldage uus
lamp.
3. Asetada lambipesa laternakoostu ning paigaldada laternakoost
avasse.
Keskmine kõrgem
pidurituli
1. Avage tagauksed/tagaluuk.
2. Eemaldage 2 polti tagauste/ tagaluugi siseküljelt.
3. Eemaldage sõidukist väljastlambipesa, vabastades klambrid
lapiku kruvikeerajaga.
4. Panna uus lamp.
5. Paigaldage lambipesa ja 2 polti.

Sõiduki hooldamine143Tagurdustuli
1. Eemaldage 2 kruvi (kasutadeskomplekti kuuluvat tööriista) ja
eemaldage laternakoost.
2. Pöörake lambipesa vastupäeva, et see laternakoostust eraldada.
3. Vahetage alumine lamp.
4. Lambipesa laternakoostu paigaldamiseks tuleb seda sisse
suruda ja seejärel päripäeva
keerata.
5. Paigaldage laternakoost 2 kruviga.
Numbrimärgi tuli
1. Kangutage lamp lapikukruvikeeraja abil välja.
2. Kangutage klaas eemale.
3. Panna uus lamp.
4. Paigaldage klaas ja lamp tagasi.
Tagumine udutuli
1. Eemaldage 2 kruvi (kasutades komplekti kuuluvat tööriista) ja
eemaldage laternakoost.
2. Pöörake lambipesa vastupäeva, et see laternakoostust eraldada.
3. Vahetage ülemine lamp.
4. Lambipesa laternakoostu paigaldamiseks tuleb seda sisse
suruda ja seejärel päripäeva
keerata.
5. Paigaldage laternakoost 2 kruviga.

144Sõiduki hooldamineSalongituledEesmine ja tagumine
väljumisvalgustus
1. Eemaldage laterna klaasikoost lapiku kruvikeerajaga.
2. Panna uus lamp.
3. Paigaldage laterna klaasikoost tagasi.
Pakiruumi valgustus
1. Eemaldada laternakoost lapikukruvikeerajaga.
2. Eemaldage laternakoostu tagumine kate.
3. Panna uus lamp.
4. Paigaldage tagumine kate ja laternakoost.
Kindalaeka valgusti
Lambid tuleb lasta vahetada
hooldustöökojas.
Armatuurlaua valgustus
Lambid tuleb lasta vahetada
hooldustöökojas.

Sõiduki hooldamine145Elektrisüsteem
Kaitsmed
Andmed asenduskaitsmel peavad
vastama andmetele rikkis kaitsmel.
Enne kaitsme vahetamist tuleb
vastav lüliti ja süüde välja lülitada.
Läbipõlenud kaitsme tunneb ära selle läbisulanud traadi järgi. Kaitset ei tohi
vahetada enne rikke põhjuse
kõrvaldamist.
Soovitav on kaasas kanda tervet
kaitsmete komplekti. Kaitsmekarbis on koht varukaitsmete hoidmiseks.
Mõned funktsioonid on kaitstud
mitme kaitsmega.
Võib leiduda ka ilma otstarbeta
pandud kaitsmeid.
Märkus
Kõik käesolevas omaniku
käsiraamatus kirjeldatud
kaitsmekarbid ei pruugi igas
sõidukis olemas olla. Vt
kaitsmekarbi silti (kui on olemas).
Kaitsme-eemaldi

146Sõiduki hooldamine
Kaitsmete vahetamise
kergendamiseks on kaitsmekarbis
kaitsme-eemaldi.
Asetada kaitsme-eemaldi eri tüüpi
kaitsmele ülalt või küljelt ja
eemaldada kaitse.
Armatuurlaua kaitsmekarp
Kaitsmekarp asub armatuurlaua
vasakpoolses osas ilupaneeli taga.
Tõmmake eemale ilupaneeli ülemine
osa ja eemaldage see, et saada
juurdepääs kaitsmekarbile.
Selle paneeli taga ei tohi hoida mitte mingisuguseid esemeid.
Mõned vooluahelad võivad olla
kaitstud mitme kaitsmega.

Sõiduki hooldamine147

148Sõiduki hooldamine

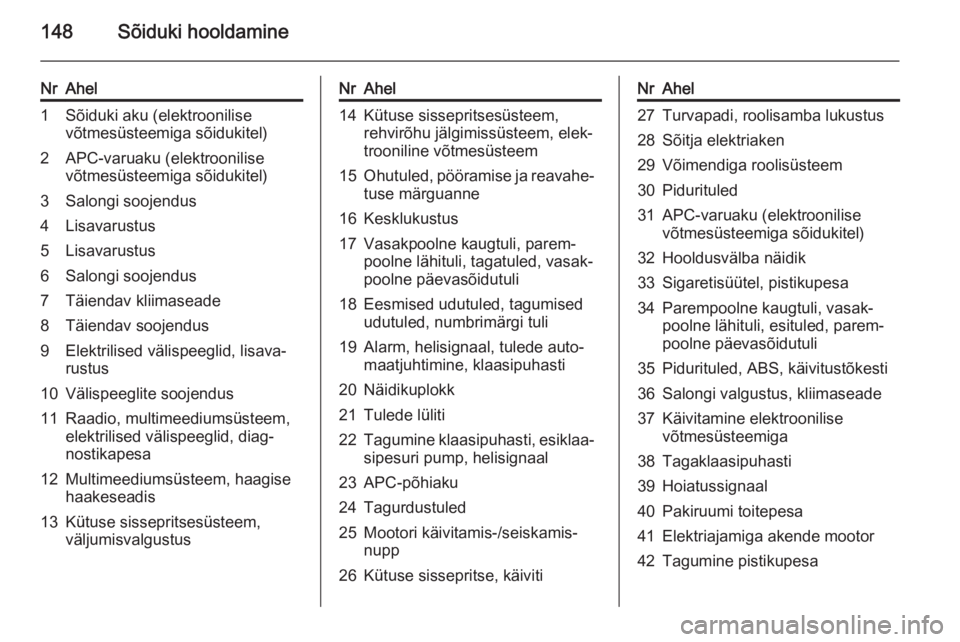

NrAhel1Sõiduki aku (elektroonilise
võtmesüsteemiga sõidukitel)2APC-varuaku (elektroonilise
võtmesüsteemiga sõidukitel)3Salongi soojendus4Lisavarustus5Lisavarustus6Salongi soojendus7Täiendav kliimaseade8Täiendav soojendus9Elektrilised välispeeglid, lisava‐
rustus10Välispeeglite soojendus11Raadio, multimeediumsüsteem,
elektrilised välispeeglid, diag‐
nostikapesa12Multimeediumsüsteem, haagise
haakeseadis13Kütuse sissepritsesüsteem,
väljumisvalgustusNrAhel14Kütuse sissepritsesüsteem,
rehvirõhu jälgimissüsteem, elek‐ trooniline võtmesüsteem15Ohutuled, pööramise ja reavahe‐
tuse märguanne16Kesklukustus17Vasakpoolne kaugtuli, parem‐
poolne lähituli, tagatuled, vasak‐
poolne päevasõidutuli18Eesmised udutuled, tagumised
udutuled, numbrimärgi tuli19Alarm, helisignaal, tulede auto‐
maatjuhtimine, klaasipuhasti20Näidikuplokk21Tulede lüliti22Tagumine klaasipuhasti, esiklaa‐ sipesuri pump, helisignaal23APC-põhiaku24Tagurdustuled25Mootori käivitamis-/seiskamis‐
nupp26Kütuse sissepritse, käivitiNrAhel27Turvapadi, roolisamba lukustus28Sõitja elektriaken29Võimendiga roolisüsteem30Pidurituled31APC-varuaku (elektroonilise
võtmesüsteemiga sõidukitel)32Hooldusvälba näidik33Sigaretisüütel, pistikupesa34Parempoolne kaugtuli, vasak‐
poolne lähituli, esituled, parem‐
poolne päevasõidutuli35Pidurituled, ABS, käivitustõkesti36Salongi valgustus, kliimaseade37Käivitamine elektroonilise
võtmesüsteemiga38Tagaklaasipuhasti39Hoiatussignaal40Pakiruumi toitepesa41Elektriajamiga akende mootor42Tagumine pistikupesa
